Отопление частного дома дровами с помощью котла и печи

Котел на дровах и электричестве

Производители дровяных котлов для защиты интересов потребителей решили модифицировать их и устранили основной недостаток — значительное снижение температуры теплоносителя в системе между сеансами топки.

В систему электро дровяных котов был интегрирован электрический нагрев, таким образом, получились котлы с комбинированным нагревом.

Подобные тепловые источники соединяют все достоинства электрического и дровяного отопления в одном устройстве, в которых очень заинтересованы потребители.

Агрегаты на дровах и электричестве также хорошо работают в паре с бойлером косвенного нагрева и могут подогревать воду в ночное время по дифтарифному учету, тем самым, делая такую систему нагрева чрезвычайно экономной.

Использование электрических котлов

Схема установки электрического котла в систему отопления.

Для того чтобы обогреть все жилье с помощью электричества, устанавливается котел, который нагревает воду до определенной температуры, а дальше она циркулирует по системе отопления посредством теплоносителя. Многие считают, что установка и применение таких котлов является неэкономным вариантом для частного особняка.

В этом случае газ, по сравнению с электроэнергией, намного практичнее, но это если имеется доступность к газовой магистрали. Хотя установка газового оборудования и сервисное обслуживание газовых котлов окупаются очень долгое время.

Основные преимущества использования электрических котлов:

  • удобства при эксплуатации оборудования;
  • быстрый обогрев дома;
  • регулировка температуры;
  • установка оборудования в любое время года.

Принцип работы электрического котла практически не отличается от системы газового отопления. Разница заключается в том, что нагревание воды происходит посредством ТЭНов, а не газа. При этом тепло по всему жилому помещению происходит аналогично, как и при газовом отоплении, то есть в трубопроводе с помощью теплоносителя.

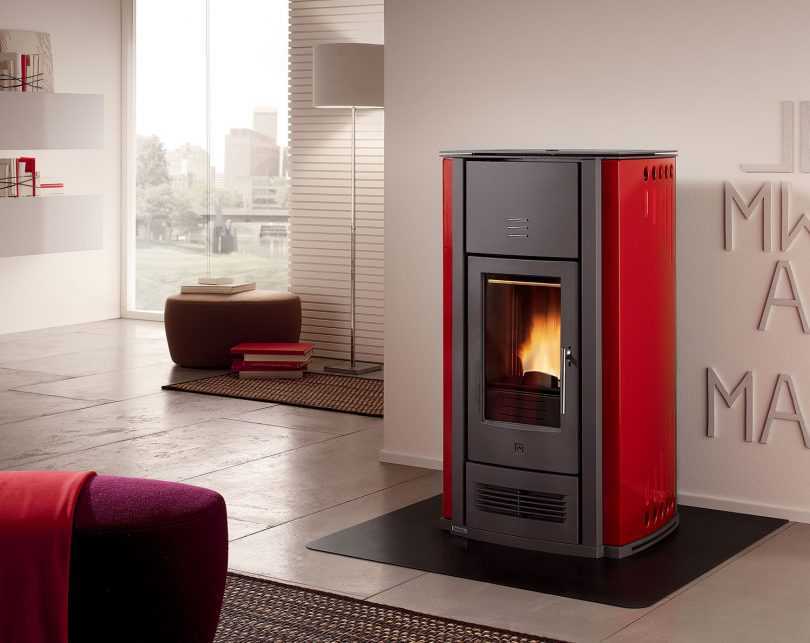

Дровяные печи и печи-камины — модельный ряд и конструктивные особенности

Все печное оборудование, которое представлено в каталоге компании «Теплодар», характеризуется продуманным устройством конструкции.

Дровяные печи «Теплодар»

Отопительные печи серии «Матрица» предназначены для отопления загородного дома или дачи площадью от 70 до 200 м2. Кожух-конвектор печи обеспечивает быстрый, равномерный нагрев помещения и защиту от жесткого инфракрасного излучения от стенок топки. Дымоход можно вывести как вверх, так и назад.

Печи для дома, моделей «Матрица», «Вертикаль» и «Топ-модель», оснащены двух- и трехоборотными топками, что позволяет сократить до минимума время прогрева помещения.

При монтаже большей части моделей дымоход можно вывести не только в верхней части печи (традиционный вариант), но и с тыльной стороны устройства, что в некоторых случаях позволяет сэкономить площадь помещения.

Функциональные печи серии Т – могут быть использованы в любых помещениях, в том числе дома. Удобство использования обеспечивает возможность регулирования режимов работы (интенсивный или экономичный) с помощью ящика зольника.

Печи «Матрица» и «Топ-модель», за счет установленных дожигателей, могут работать в режиме длительного горения, что позволяет использовать меньшее количество топлива: одной закладки хватает примерно на 8 часов.

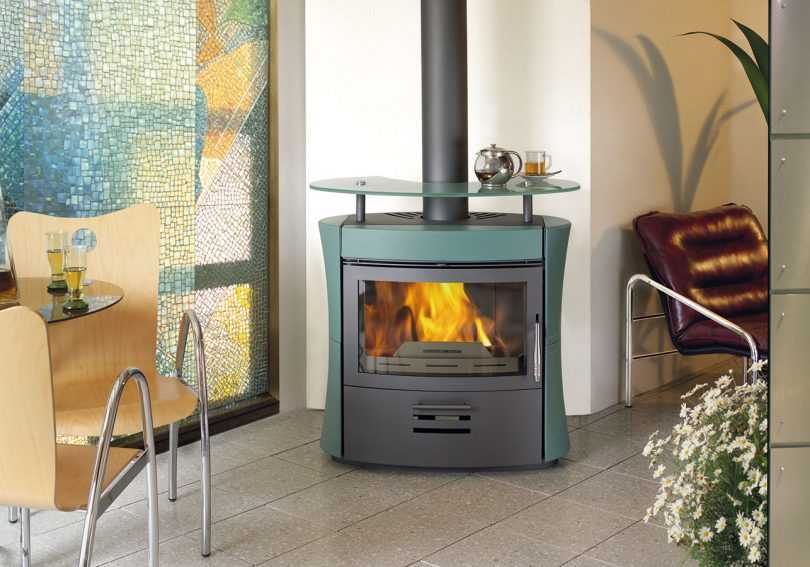

Печи — камины «Теплодар»

Актуальный дизайн печей «Теплодар» позволяет устанавливать их в интерьере любого стиля

Особенно это важно для такой популярной модификации, как печи-камины, которые, помимо основной функции – обогрева помещения, используются еще и как антуражный элемент для создания атмосферы уюта в загородных домах

«Кадриль» — эффектный современный камин. Топка из жаростойкой нержавеющей стали скрыта за декоративным конвектором, который кроме защитно-декоративной функции, обеспечивает быстрый прогрев помещения конвекционными потоками.

У камина «Кадриль» есть небольшой секрет — под декоративной крышкой в верхней части камина скрыта полноценная двухконфорочная металлическая варочная плита. Камин можно установить в любое место комнаты — у стены или в угол.

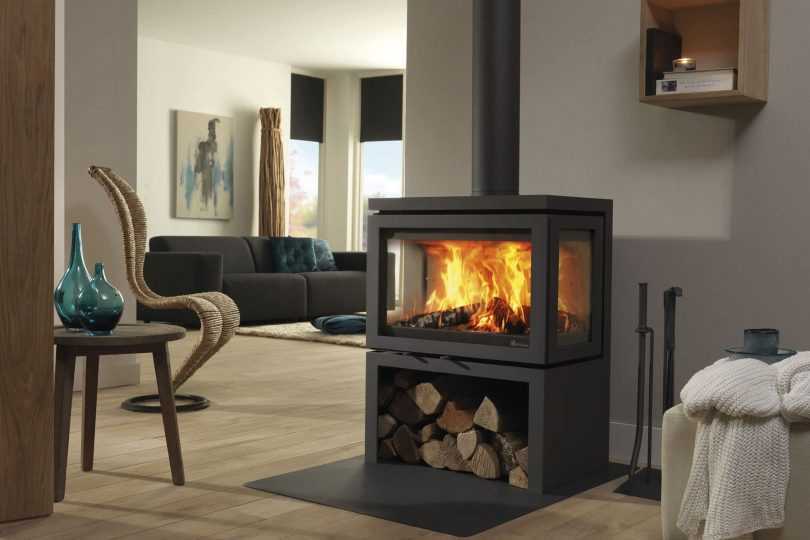

Объемное стекло большого размера модели «Румба» и трехсторонние жаропрочные стеклянные вставки, предусмотренные конструкцией печи «Танго трио», обеспечивают возможность в полной мере насладиться видом живого огня.

Такие модели печей-каминов, как «Теплодар ОВ-120», «Кадриль» и «Танго» предусматривают специальное место для хранения дров, что обеспечивает удобство закладки поленьев.

Некоторые модели печей-каминов можно установить как в углу, так и у стены, а другие имеют специальные модификации, которые предусматривают какой-то из вариантов установки.

Модификации печей для дома и печей-каминов могут отличаться по следующим параметрам:

    • наличие самоохлаждающейся стальной дверки;
    • наличие жаростойкого стекла в дверке, его размер и форма (плоская и объемная);
    • мощность, которая определяет отопительные возможности;
    • наличие варочной панели.

Стоят дешево, греют плохо?

Наш обзор мы начнем с котлов, сделанных своими руками, и недорогих агрегатов от отечественных производителей. В первом случае владелец котла экономит на стоимости готового изделия, приобретая лишь листовой металл и трубы, однако для изготовления агрегата потребуется немало навыков и много времени. Нельзя сказать, что дровяной котел отопления, собранный своими руками, будет плохо справляться со своей задачей – КПД удачных агрегатов достигает 70–80 %.

Проще всего сделать котел стандартной конструкции, с нижним горением. Зольник, топочная камера, водяной регистр или водяная рубашка, регулятор тяги, дымоход – вот и вся конструкция. Более сложные агрегаты могут быть оборудованы шахтными топочными камерами для большого объема топлива, завихрителями дыма, многочисленными задвижками. Своими руками можно даже сделать котел с верхним типом горения.

Недостаток таких агрегатов заключается в том, что топливо сгорает достаточно быстро, отдавая тепло в систему – во время сгорания дров в доме будет слишком жарко, а через несколько часов снова станет прохладно. Эту проблему народные умельцы, которые не прочь поработать своими руками, решают с помощью так называемого аккумулятора тепла – емкости с водой, которая аккумулирует запасы нагретой воды и равномерно отдает тепло в систему, долго обеспечивая дом теплом даже после того, как дрова полностью прогорят. Чем мощнее котел, тем больше должен быть такой аккумулятор – не редкость емкости на 2–3 тонны воды.

Далеко не каждый может совладать с болгаркой, сварочным аппаратом и листовой сталью – большинство предпочитает покупать готовые варианты. Самыми дешевыми на рынке отопительных приборов являются стальные отопительные котлы отечественного производства. Опять же, некоторые умельцы изготавливают своими руками агрегаты на продажу, однако лучше приобретать котел у производителя, который обладает большими мощностями и современным оборудованием. Заводская сварка на порядок лучше того, что может сделать человек у себя в гараже, да и детали подогнаны на порядок точнее. Плюс порошковая покраска, рассчитанная на высокие температуры, значительно продлит сроки эксплуатации котла.

Как сделать печь с водяным контуром самостоятельно

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

  • красный кирпич — 720-730 шт;
  • шамотный кирпич типа ША-8 — 70-75 шт;
  • дверца для топки21×25 см;
  • дверца поддува14×25 см;
  • дверца для чистки14×14 см (7 штук);
  • 2 колосниковые решетки25×30 см;
  • чугунная плита71×41 см;
  • листовая сталь для водного контура толщиной 4-5 мм;
  • задвижки размерами 13×25 и 13×13 см;
  • стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
  • стальной уголок 50×50 мм длиной 2 м (2 штуки);
  • лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

  • болгарка;
  • электродрель;
  • мастерок;
  • кельма;
  • шпатель;
  • терка;
  • полутерок;
  • правило;
  • киянка;
  • молоток;
  • напильник;
  • стамеска;
  • ножовка по металлу;
  • отвес;
  • строительный уровень;
  • металлическая линейка;
  • рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

  1. Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
  2. Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
  3. Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
  4. Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
  5. Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
  6. На 5-м ряду устанавливаются дверцы для чистки.
  7. В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
  8. В 9-м ряду отводится труба от теплообменника.
  9. Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
  10. Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
  11. С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
  12. Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
  13. Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

  1. Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
  2. Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
  3. При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
  4. При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
  5. Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
  6. Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².

Преимущества дровяных котлов

Котел дровяной достаточно часто используется в системах отопления, поскольку имеет ряд важных преимуществ:

  • Доступное топливо
  • Большой выбор моделей
  • Экологичность

Дрова являются одним из самых бюджетных видов топлива, поэтому стоимость отопления с дровяным котлом обходится дешевле, чем с газом или углем. К тому же, срок хранения дров практически не ограничен. Котлы длительного горения на дровах для дома могут иметь различные дополнительные функции, в зависимости от модели. Современные котлы оснащены электронной автоматикой, имеют вентилятор и другие полезные функции.

Важным преимуществом котлов на дровах является экологичность и безопасность эксплуатации. В отличие от газового оборудования, установка дровяного котла не требует дополнительного согласования с государственными службами. Практически каждую модель дровяного котла можно дополнительно оснастить теплоаккумулятором, который повысит производительность прибора.

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

  • Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
  • Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
  • Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
  • Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

  • Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
  • КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Оборудование системы печного водяного отопления

В идеальной ситуации печь с водяным контуром для отопления дома нужно устраивать на этапе строительства здания. Если дом уже возведен, то установить в нем печь из кирпича или камня может быть очень проблематично из-за особенностей фундамента и расположения стропил крыши.

Помимо печи, оборудование для отопления включает в себя:

  • теплообменник, установленный непосредственно в печной топке;
  • контур в виде металлического трубопровода с теплоносителем (водой) вдоль стен дома;
  • радиаторы или регистры в виде толстых труб (второй вариант встречается чаще);
  • расширительный бак в чердачном помещении.

Контур можно дополнить другим оборудованием, например, циркуляционным насосом, но это приведет к удорожанию установки, а низкая цена печи с водяным контуром — базовое преимущество системы.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

  • Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
  • Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
  • Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
  • Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
  • Хранилище под дрова размещают в смежном помещении.
  • Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
  • Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
  • Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Особенности обогрева на базе печки

Отопление дома печью с водяным контуром обеспечивается не только прямым нагревом печи от дров, но и водой, которая распределяется по всем комнатам жилища. В конструкции оборудования предусмотрен водяной контур, его еще называют теплообменник. Принцип работы:

  1. Вода нагревается в теплообменнике.
  2. Когда она набирает достаточную температуру, под естественным давлением ее выталкивает к радиаторным батареям, расположенным в нескольких комнатах дома.
  3. Затем жидкость снова возвращается к обогревательному прибору, нагревается и отправляется по тому же пути.
  4. Радиаторы равномерно распределяют тепло, полученное от печи по всем комнатам.

Иногда для обеспечения циркуляции в системе предусматривается циркуляционный насос, но это необходимо только в том случае, если воду нужно распределять по длинной системе труб: когда в доме много комнат для отопления, чаще всего можно обойтись естественной циркуляцией.

Печи с водяным контуром выбирают за следующие качества:

  1. Высокую производительность. Такое оборудование способно прогревать помещения больших площадей, вне зависимости от его размещения.
  2. Доступная цена. При примерно одинаковой производительности с аналогами обогревательного оборудования на газу и других видах топлива, печи с водяным контуром для отопления имеют более низкую цену.
  3. Доступность топлива. Подходят все виды твердого топлива: древесина, торф, уголь, брикеты.
  4. Независимость от электросети. Печи с водяным контуром для отопления частного дома функционируют по принципу естественной циркуляции, значит, им не нужна электроэнергия для обеспечения горения. В доме может пропасть электричество, но тепло в нем будет всегда.
  5. Экономичность. Особенно это относится к печи длительного горения, их КПД и теплоотдача находятся на самом высоком уровне.
  6. Возможность приготовления пищи. Большинство видов оборудования предусматривает наличие варочных поверхностей в конструкции.
  7. Простота эксплуатации. Дрова – классический источник тепла, обращаться с ним просто и удобно.
  8. Легкий монтаж. Чаще всего под установку отопительного оборудования с водяным контуром не нужно выполнять сложную подготовку: заливать фундамент, монтировать защиту.
  9. Подогрев воды. Можно обеспечить нагрев воды для собственных нужд: мытья посуды, принятия душа.

Мы предлагаем обширный ассортимент отопительных печей, выбирайте ориентируясь на габариты помещений дома и мощность оборудования.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет

В качестве топлива в подобных деревенских печах сжигают:

  • уголь;
  • торф;
  • дрова;
  • брикеты (евродрова).

Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму

Среди достоинств печного отопления числятся:

  • отсутствие зависимости от наличия в сети электроэнергии;
  • сравнительно низкая стоимость устройства отопительной системы;
  • дешевизна твердого топлива и возможность использования разных его видов;
  • предельная простота эксплуатации;
  • длительная отдача тепла (для кирпичных конструкций);
  • универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах

Также из недостатков печного отопления следует упомянуть:

  • долгий прогрев системы до начала теплоотдачи;
  • потеря массы полезного пространства в доме из-за массивности печи;
  • большой вес печной конструкции из кирпича;
  • низкий КПД из-за ухода значительного объема тепла в трубу;
  • высокая пожароопасность при неправильной эксплуатации.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Выводы

Рассматривая вопрос, как сделать от печки водяное отопление, зашел разговор о применение различных отопительных систем. При этом, как показывает практика, печной обогрев – наиболее популярен у нас. Распространенность объясняется использованием доступных видов топлива.

Предлагаемые современные газовые или электрические агрегаты функционируют на довольно дорогих источниках. Печки с водяным отоплением – более экономичные системы, которые несложно оборудуются собственными руками, чем также гарантируется снижение затрат.

Данное отопление основано на совмещении традиционных печей, известных у нас на протяжении веков, и современных технологий. Итогом является желаемое тепло в жилых домах, к которому всегда стремился и стремится человек.

Обогреватель этого типа – это долговечность эксплуатации без зависимости от централизованных источников. При надлежащем уходе за отопительными блоками и печами можно не беспокоиться о температурном микроклимате на протяжении многих десятилетий.
