Как установить дымоход из сэндвич труб

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич трубы, действует простое правило: он не может быть меньше диаметра выходного патрубка котла. Если выходной патрубок у вас 120 мм, то и внутренний диаметр сэндвича должен быть таким же или больше. Шире он быть может, а вот меньше — точно нет, причем заужение нельзя делать на всем протяжении дымохода. Если дымоход немного шире патрубка, приобретается переходник, который ставится непосредственно на выход котла, а дальше уже идет рабочий размер.

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

  • мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
  • от 3,5 кВт до 5,2 кВт — не менее 95 мм;
  • более 5,2 кВт — 110 мм и больше.

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

  • Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
  • Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
  • Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

  • черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго.Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Пересечение стены и перекрытий

При наружном расположении дымохода его через стену приходится выводить на улицу. Если же он будет располагаться внутри, нужно будет пройти сквозь перекрытие. В обоих случаях необходимо избежать контакта поверхности трубы со строительными конструкциями, могущими загореться. Узел, применяемый для этой цели, называется разделкой.

Разделка выполняется следующим образом:

  1. В стене или перекрытии выполняется проём такого размера, чтобы поверхность проходящей через него трубы отстояла от строительных конструкций на расстоянии в 200 мм (обычно бывает достаточно размера 400х400 мм).
  2. Изнутри проём обрамляется базальтовым картоном (ещё его называют минеритом).
  3. Далее, в проёме устанавливается специально предназначенная для таких задач деталь — проходной блок (можно приобрести в готовом виде, но можно сделать и самостоятельно).
  4. В проходной блок заводится труба, после чего просвет между ней и стенками блока нужно заполнить базальтовой ватой.
  5. С двух сторон проём зашивается стальным листом либо специальным декоративным элементом — розетой, которую можно заказать при покупке набора.

Некоторые производители предлагают проходные блоки с уже закреплённым внутри теплоизолятором — их монтировать проще.

Использование готового проходного блока значительно упрощает работу монтажника

При пересечении перекрытия проходной блок можно заполнить менее дорогим теплоизолятором — керамзитом. Он является насыпным, поэтому сначала нужно зашить проём снизу листом или розетой.

Следует учесть, что при пересечении перекрытия из балок дымоход нужно располагать посредине между балками. Скорректировать положение трубы можно при помощи отводов с углом 45о.

Для пересечения стены или перекрытия из негорючего материала проходной блок не нужен. Достаточно установить в проёме гильзу — отрезок асбоцементной трубы, и, продев в неё сэндвич-трубу, заполнить оставшееся внутреннее пространство базальтовой ватой (она должна окружать сэндвич-трубу со всех сторон).

Не разрешается располагать внутри стены или перекрытия стык между сэндвич-трубами — он обязательно должен быть на виду.

Внутренний дымоход через кровлю: преимущества

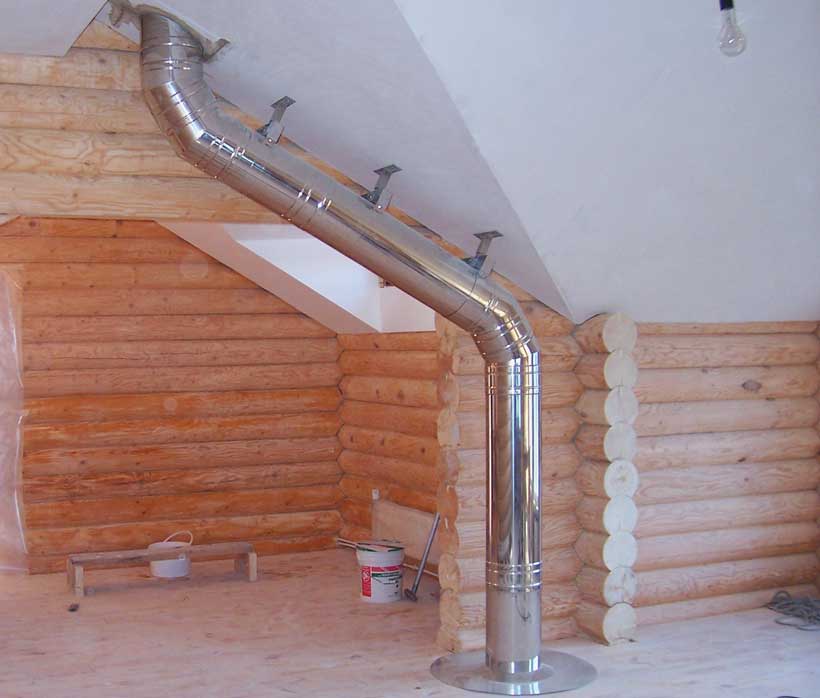

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

  • наиболее устойчивая и хорошая тяга
  • отсутствие внешних факторов, способных повредить конструкцию
  • утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
  • независимость от климатических и погодных условий
  • отсутствие нагрузки ветром
  • отсутствие теплопотерь
  • отсутствие нарушений целостности и изоляции внешних стен строения
  • более продолжительный срок службы
  • возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
  • более простой монтаж и обслуживание

Минусы внутреннего дымохода:

  • нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
  • более высокий уровень пожароопасности из-за нахождения трубы внутри дома
  • необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
  • использование полезной жилой площади пространства
  • риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Преимущества и недостатки

К достоинствам такого дымохода относится несколько характеристик:

  • полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции;
  • поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке;
  • устраняется возможность травм и ожогов;
  • возможность прокладки трубопроводов без слоя дополнительной теплоизоляции;
  • внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже;
  • возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.

К недостаткам относится несколько пунктов:

  • использование 2 слоев металла и теплоизоляции увеличивает массу конструкции;
  • требуется организовывать много мест крепления трубопроводов.

Но такие недостатки, по мнению pechnoy.guru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

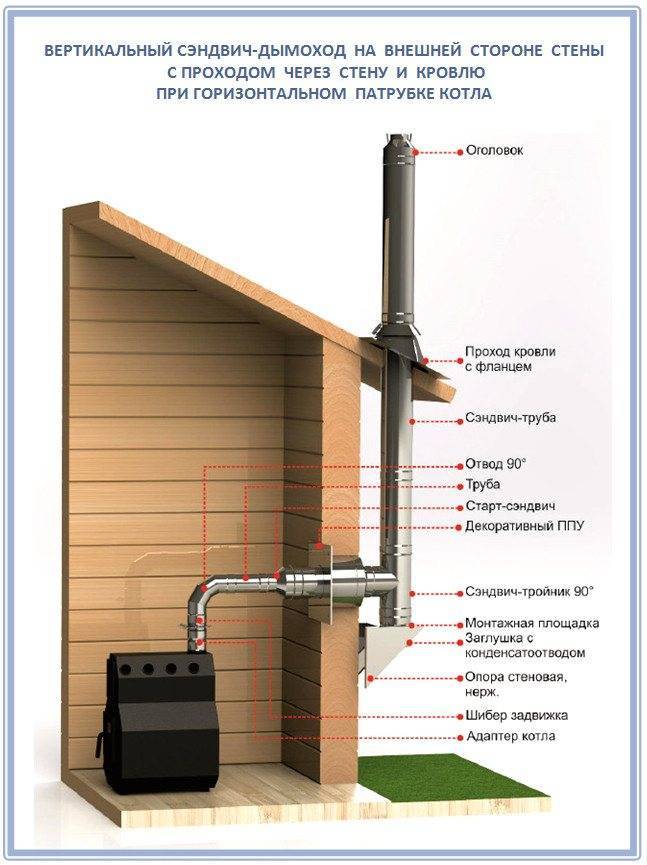

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм

Сделанная своими руками опорная площадка из перфорированного уголка

Конструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Изготовление и установка дымохода своими руками

Как мы уже говорили, существующие технологии позволяют не только установить самостоятельно дымоход, но и изготовить дымоходные трубы своими руками. Для этого понадобится:

  • Соответствующий целям металл.
  • Ножницы по металлу.
  • Деревянная или резиновая киянка.
  • Железный уголок.
  • Длинная прочная линейка.
  • «Пушка» — станок, загибающий лист в окружность.

Производится разметка и нарезка металлического листа на полосы необходимой длины и ширины.

  • Затем при помощи киянки и железного уголка края заготовок сгибаются в противоположных друг от друга направлениях сначала под прямым углом (90⁰), затем угол сгиба плавно доводится до 135-145⁰. Ширина загиба – 0,7 мм.
  • Заготовку размещают на станке и, простукивая резиновой киянкой, задают ему нужную форму.

Края заготовки сцепляют между собой. Снова размещают заготовку на станке и сплющивают шовное соединение киянкой. Для большей прочности швы следует заварить.

Для изготовления поворотных элементов, готовые трубы режутся и свариваются под нужным углом (не менее 90⁰):

  1. Чтобы получить поворот в 90⁰, трубы режутся под углом в 45⁰.
  2. Для изгиба в 120⁰, разрез производится под углом в 60⁰.
  3. Для поворота в 150⁰, трубы режутся под углом в 75⁰.

Чертеж и схемы

Перед монтажом необходимо подготовить проект и схему будущего дымохода, которая поможет определить необходимое количество материала, заранее просчитать длину дымохода в целом и отдельных участков в частности.

Расчет размеров

Определение сечения и высоты дымохода.

Слишком тонкая труба не сможет обеспечить должной тяговой силы, а в некоторых случаях может стать причиной обратной тяги и забрасывания угарных газов обратно в помещение. Чрезмерно большой диаметр шахты, наоборот, приводит к необоснованно высокой силе тяги, перерасходу топлива и бессмысленным энергопотерям.

За основу расчёта берётся мощность энергоносителя. Смотрите в таблице:

В инструкциях к энергоустановкам указывается диаметр отводного патрубка, который берётся за основу на первом участке контура. Затем сечение может быть изменено в зависимости от расчётных данных.

  1. Для газового оборудования толщина стали — не менее 0,5-0,6 мм.
  2. Для жидкотопливных установок – не менее 0,8 мм.
  3. Для твердотопливных агрегатов – 1-1,5 мм.

Особенности монтажа

Установка металлического дымохода начинается только после монтажа и тщательной фиксации отопительного прибора. Сборка начинается снизу, поэтому сначала устанавливается элемент, отходящий от патрубка теплогенератора. Затем фиксируется тройник, нижняя часть которого выступает в роли ревизионного отдела и отвода конденсата.

Все швы тщательно обрабатываются жаростойким герметиком, скрепляются заклёпками и хомутами, а затем обматываются алюминиевым скотчем. При стыковке сэндвич-труб для предотвращения попадания конденсата в утеплитель сначала соединяется внутренний контур (верх вставляется в низ), затем наружный. Глубина посадки одной трубы в другую должна быть не менее половины сечения самой трубы.

Фиксируется трубопровод к опорным элементам дома при помощи установки кронштейнов каждые 1,2 метра, опорной площадки, хомутов. При этом вес конструкции должен равномерно распределяться по всем крепёжным элементам. При возвышении трубы дымохода над крышей более чем на 1,5 метра она обязательно закрепляется посредством растяжек.

Для обеспечения оптимальной геометрии стального дымоходного контура и максимальной его функциональности используются разнообразные фасонные элементы:

  • Повороты.
  • Переходники, предназначенные для перехода с одного диаметра (формы) на другой.
  • Тройники и крестовины, разветвляющие контур в различных направлениях.
  • Муфты (ниппели), соединяющие отдельные участки труб между собой.
  • Проходные патрубки и гильзы.
  • Заглушки, ревизионные модули, зонтики, дефлекторы, фартуки, оголовки, искроуловители и пр.

При выводе стального дымохода через кровлю снаружи отверстие должно дополнительно герметизироваться (закрываться) специальной уплотняющей заглушкой из огнестойкой резины или силикона.

По окончанию монтажных работ производится пробный запуск, который позволяет проверить герметичность контура и выявить участки, подвергающиеся излишнему нагреву. Обнаруженные огрехи устраняются.

Кстати, при первом запуске может появиться неприятный запах гари, который является следствием выгорания масла с поверхности новых труб и кристаллизации герметика. Не стоит по этому поводу переживать.

Важные моменты при установке дымохода своими руками

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена  образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать  в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами  легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

  1. Подготовка канала под дымовую трубу;
  2. Установка дымохода;
  3. Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину.  При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода  из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного  дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

  • Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно  в полуметре от верхней части отопительной системы;
  • Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
  • Подсоединить входную часть дымохода к котлу;
  • Вывести изогнутое колено трубы из комнаты;
  • Установить конденсатор;
  • Зафиксировать трубу на стене;
  • Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

https://youtube.com/watch?v=L4j8Bi2Ns68

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Установка сэндвич-труб своими руками

Выполняется монтаж дымохода в бане из сэндвич-труб по стандартной схеме. По сути, дымоход получается сегментированным, поскольку собирается он из нескольких труб длиной около 1 метра. Рассмотрим подробнее процедуру того, как правильно установить сэндвич-трубу в бане и основные материалы, используемые при этом.

Единственный запрет в данном случае – это оцинкованные трубы, поскольку при колебании температуры такой материал значительно меняет свои размеры, что приведет к расширению и сужению диаметра трубы. Соответственно «нержавейка» является более подходящим материалом, т.к. она инертна к температурным перепадам.

Стоит отметить при выборе материалов для труб лишь банные твердотопливные печи. Для данной установки должна быть приобретена труба для бани из нержавейки с повышенной жаропрочностью.

Также можно пользоваться керамзитовым или полиуретановым утеплителем

При этом важно правильно расположить теплоизоляционный материал между внутренней и внешней трубами. Это необходимо делать либо внахлест на 10 сантиметров, но тогда придется разрезать толщу материала пополам, либо самостоятельно набивать промежуток между трубами

Во втором случае стоит помнить об эстетичности и максимальном наполнении промежутков, чтобы отсутствовали пустоты.

При закупке стоит помнить о том, что только материалы от производителя сохранят свой внешний вид в процессе эксплуатации и будут всегда выглядеть эстетично на фото и при визуальном осмотре.

Способы соединения сэндвич-труб:

  • фланцевый;
  • байонетный;
  • «по мостику холода»;
  • «по дыму»;
  • «по конденсату».

Технология «по дыму» подразумевает такое создание дымохода, что помещение стопроцентно защищено от проникновения дыма и угарных газов в помещение (прочитайте: “Какие бывают дымоходы для банной печи – виды и способы монтажа“). Суть конструкции заключается в том, что дым беспрепятственно покидает дымоход, выходя на улицу, но высок риск попадания внутрь конденсата, если имеются плохо заделанные стыки.

В случае, когда дымоход устраивается способом «по конденсату», конструкция делается такой, чтобы конденсируемая влага беспрепятственно стекала по трубе. Характерная углубленность одной трубы в другую не позволяет конденсируемой влаги проникать внутрь конструкции. Однако высок риск того, что через любую щель дым и угарный газ будут проникать в помещение.

И дым, и конденсат вредны, но по-разному. Дым небезопасен непосредственно для человеческого организма, а конденсат приводит к быстрой деформации дымохода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
