Двойная розетка: делаем подключение двойной розетки самостоятельно

Плюсы и минусы двойных розеток

Если говорить о популярности таких розеток, то это в большинстве случаев связано с косметическим ремонтом. При капитальном ремонте их чаще всего не ставят. Такая закономерность основана на особенностях изделия.

Его положительными характеристиками считается:

Стоимостной эквивалент, который обоснован тем, что двойная розетка обойдется раза в полтора меньше, чем пара с ординарным входом;
Компактные размеры, которые позволяют иметь один подрозетник вместо двух;
Увеличение скорости установки, так как одну розетку смонтировать получится вдвое быстрее, чем парочку одиночных.

К отрицательным моментам относят:

Заниженную пропускную характеристику, когда два мощных прибора будут не в состоянии питаться от одной розетки;
Низкая цена может быть только в случае, когда заходит речь о покупке простой розетки китайского производства. При покупке розеток известных фирм, стоимость будет практически идентичной;
Чаще на практике происходит выпадание из подразетников. Это связано с тем, что идет нагрузка вдвойне с рычагом в центральной части. Ослабевающие с течением времени элементы крепления, не могут сдержать ее на месте. Она может неожиданно выпасть с целым комом проводов, которые оголены при этом.

Тогда на всех стенах, во всех помещениях будет достаточное количество более надежных и практичных ординарных розеток. Не придется позднее заново передумывать «по ходу» и переделывать их на двойные модели.

Но, к сожалению, такой вариант во многих случаях остается идеальным, а полностью переделать снова проводку в полном объеме не выгодно и хлопотно. В этом случае оптимальным выходом из ситуации становятся качественный выбор и правильных монтаж, именно двойных розеток.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

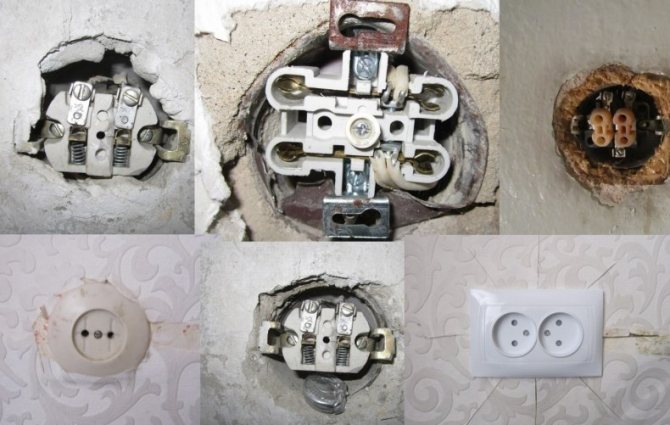

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

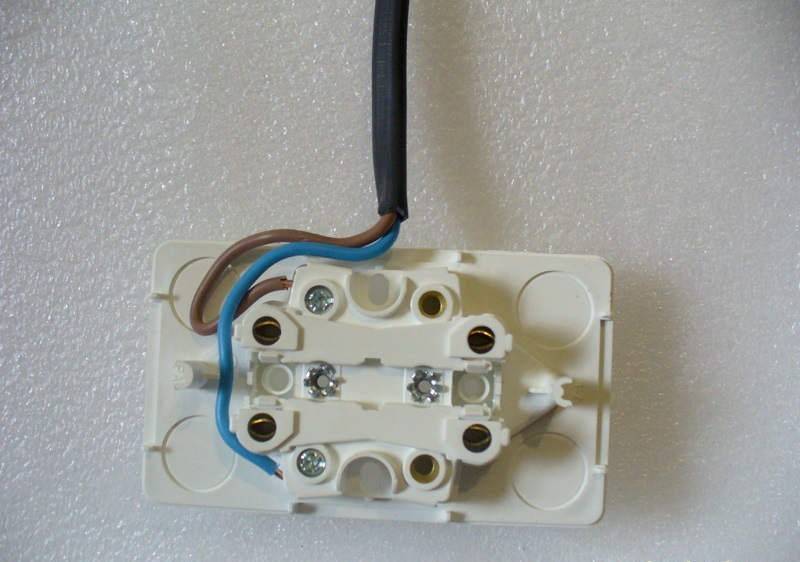

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

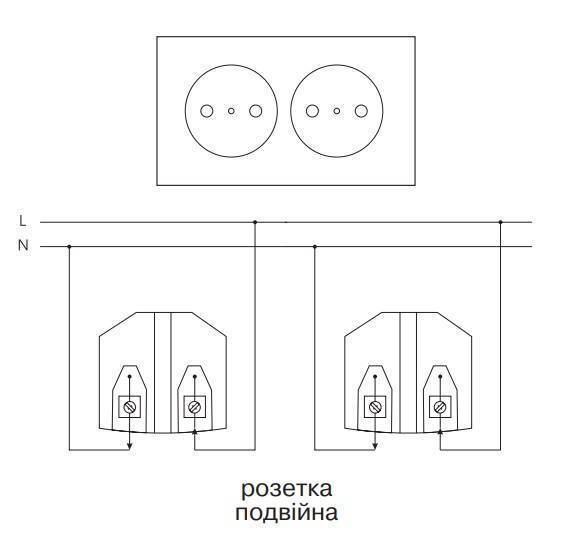

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

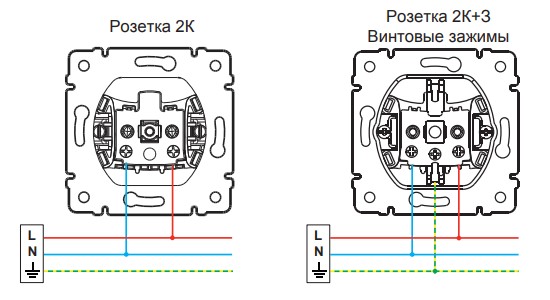

Очень важно осуществить подключение проводов к клеммам розетки правильно

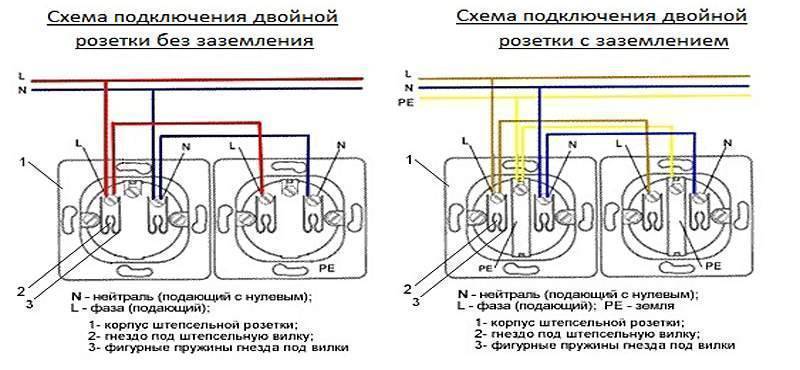

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

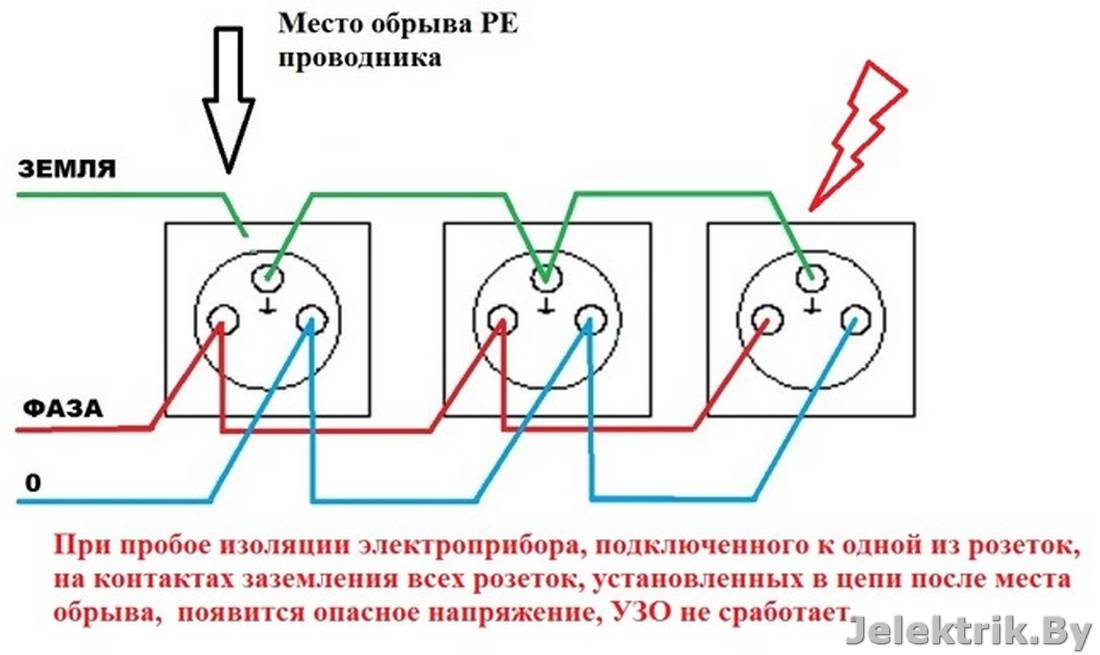

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

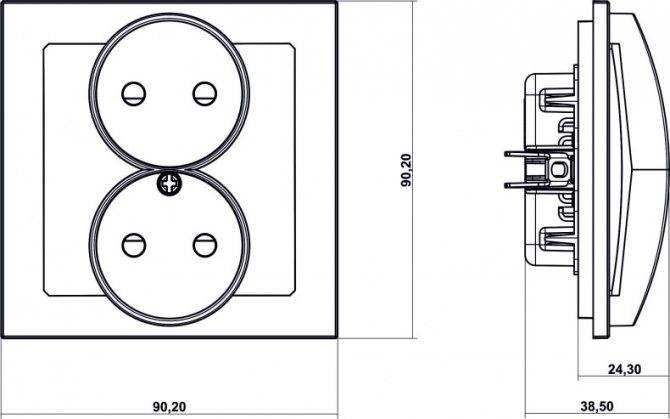

Что из себя представляет двойная розетка?

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов: Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

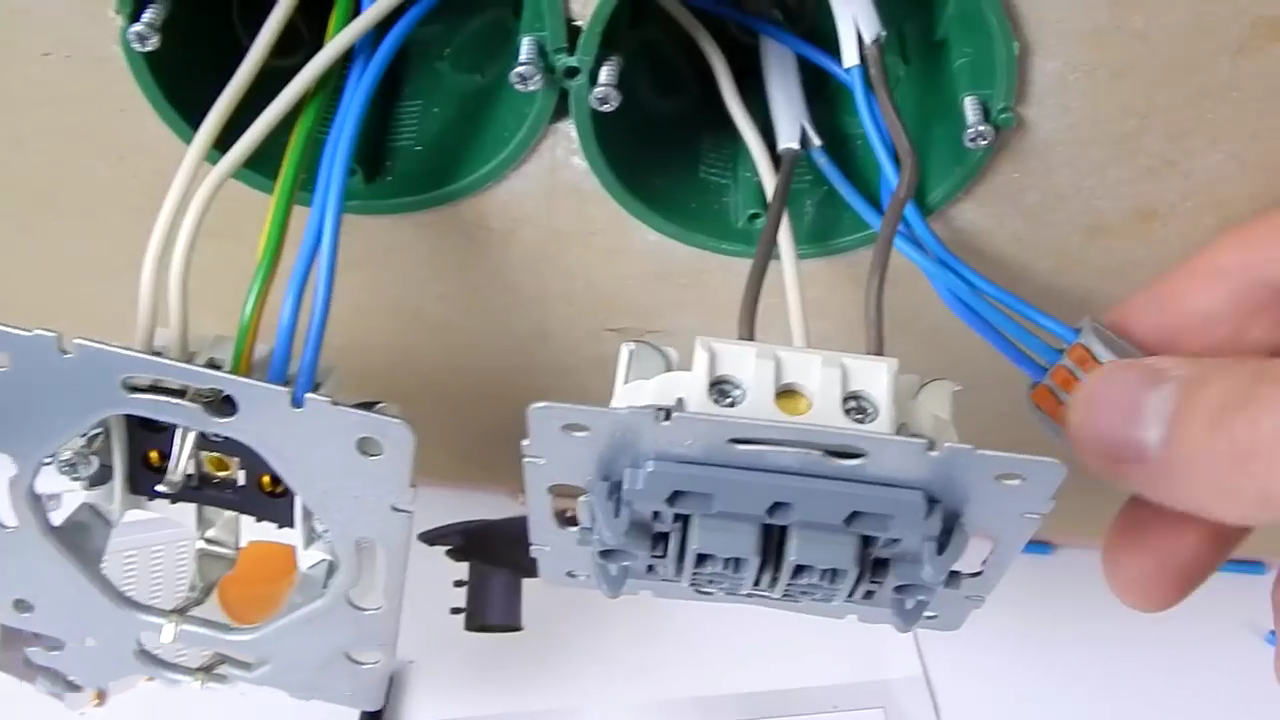

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

Как подключить двойную внешнюю розетку?

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.

5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.

Как последовательно подключить двойные компьютерные розетки?

Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
