Дымоход для бани своими руками: делаем дымоход из трубы

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

• нержавеющая сталь;
• алюминиевые сплавы;
• черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Советы по сборке

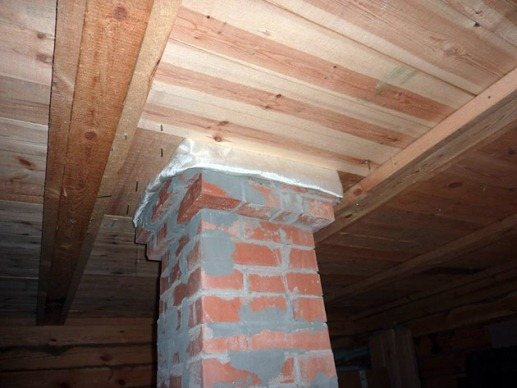

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

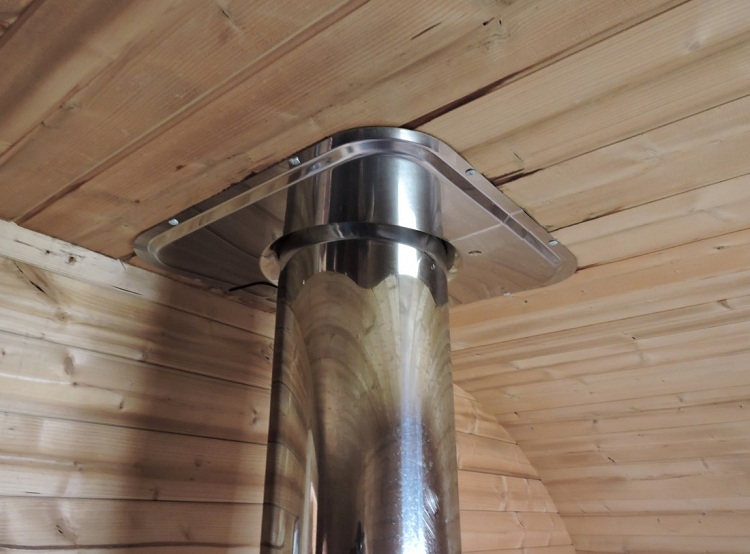

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Основные нормы и правила

Перед тем, как вывести трубу в бане через стену и обустроить дымоход, необходимо изучить основные правила по технике безопасности, поскольку одно из них может в самом деле спасти вашу жизнь. Правила монтажа дымохода в бане:

1. Ни в коем случае нельзя соединять дымоходную и вентиляционную системы;
2. Нельзя использовать составляющие, не предусмотренные конструкцией дымохода;
3. Устройство дымохода в бане для дровяной печи выполняется только проверенными способами;
4. Если баня находится около легко возгораемых площадей, требуется качественная изоляция. В противном случае установка печной трубы в бане категорически запрещена;
5. Для накрытия вывода вентиляции и конечного участка дымохода необходимо использовать разные грибки.

Также ознакомьтесь с некоторыми полезными советами, которые пригодятся в процессе установки трубы в баню на железную печь:

1. Для обустройства дымоходов часто используют гофрированные трубы, чего делать совершенно нежелательно. Дело в том, что на гофрированной поверхности оседает сажа и копоть, тем самым повышая риск возгорания и уменьшая тягу печной трубы;
2. Также не следует выводить дымоход в бане через стену, обустраивая его снаружи здания, если используемая труба однослойная. Это может быть чревато быстрым разрушением трубы из-за большого количества конденсата;
3. Для вычисления диаметра при монтаже трубы в бане лучше всего прибегнуть к помощи специалиста, дабы избежать неприятных оплошностей;
4. Ни в коем случае нельзя совмещать две дымоходные системы без предварительного одобрения специальных инстанций.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Какой материал выбрать для монтажа дымохода

Выбор материала для монтажа дымохода зависит от многих критериев. В этом процессе следует учитывать все: начиная от того, какой потолочно-проходной узел вы хотите сделать, и заканчивая видом печи. В идеале дымоход для бани должен соответствовать следующим требованиям:

• Способствовать сжиганию топлива в полном объеме.
• Обеспечивать качественный прогрев стенок печи. Иными словами, тепло не должно улетать в трубу.
• Должна присутствовать хорошая тяга. Она обеспечивается грамотным подбором диаметра трубы и отсутствием горизонтальных частей дымохода длиной более метра.

Кроме того, печная труба должна быть проста в обслуживании. Любой дымоход со временем требует прочистки, поэтому при монтаже следует собрать такую конструкцию, которая не будет усложнять этот процесс.

Причины появления двух фаз

Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

• Обрыв нулевого провода во входном щитке дома или квартиры.
• Его повреждение на вводе или внутри распределительной коробки.
• Нарушение контакта в подсоединении «нуля» только в одной розетке.
• Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

https://youtube.com/watch?v=9BKvpLl-V_Q

Достоинства и недостатки

К достоинствам дымоходов с боковым размещением следует отнести:

• отсутствие узла прохода сквозь кровлю позволяет повысить герметичность крыши и избежать опасности воспламенения горючих элементов;
• участок вывода дымохода находится в свободном доступе, что значительно улучшает условия контроля и обслуживания;
• наличие специального отсека для сбора и вывода конденсата;
• компактность. Дымоход не занимает много места внутри помещения, а снаружи он выполнен в виде вертикального трубопровода с одним коленом (обычно) и крепежными элементами;
• в продаже есть разные модели сэндвич-труб и узлов прохода сквозь стену. Пользователю надо лишь выбрать подходящие варианты;
• легкость монтажа, возможность выполнения процедуры своими руками.

Недостатки:

• стоимость дымоходов для бокового размещения на 10-15 % выше, чем у вертикальных конструкций;
• более интенсивное образование конденсата;
• высокая ветровая нагрузка требует использования надежных креплений;
• тяга в таких трубах несколько хуже, чем в прямых моделях.

Тяга в такой трубе уменьшается из-за наличия поворотов. Такой недостаток можно компенсировать, если выбрать больший диаметр трубы. При составлении проекта надо учесть этот момент и заранее заложить подходящий диаметр и исключить наличие лишних поворотов. Если это не удается обеспечить, следует изменить точку размещения печи в помещении.

Недостатки дымоходов с выводом через стену довольно серьезные, но владельцы бань считают их вполне объяснимыми и приемлемыми. Спрос на подобные конструкции постоянно возрастает, что повышает популярность и делает боковые дымоходы распространенным типом конструкции.

Установка через стену

На практике применяют два варианта прохода трубы из помещения на улицу: через стену и через потолок. Выбор всегда остается за владельцем печи, а мы расскажем об особенностях обеих схем.

К достоинствам конструкции «через стену» относятся:

• Экономия полезной площади . Если баня находится на цокольном этаже дома, не нужно, чтобы труба проходила через находящиеся выше жилые помещения. Она не только «съест» полезную площадь, но и потребует соблюдения целого комплекса мер пожарной безопасности. Также при случайном касании трубы можно получить серьезный ожог.
• Простота установки . Большая часть работ выполняется на улице. Вес вертикальной конструкции практически не ограничен, и она защищена от ветровых нагрузок: труба опирается на кронштейн, «привязывается» хомутами к стене. Установка через стену подразумевает обустройство только одной пожарной разделки.
• Ремонтопригодность . При необходимости всегда можно нарастить трубу дополнительными секциями. Замена элементов наружного дымохода не требует проведения работ в помещении.

Очевидный недостаток конструкции — низкий КПД. Часть энергии дымовых газов, которую можно было использовать для обогрева помещения, уходит в атмосферу. Наружные дымоходы часто нарушают дизайн зданий, а в их горизонтальных участках и на поворотах скапливается сажа. Такие конструкции нужно чистить гораздо чаще, чем вертикальные внутренние системы дымоудаления.

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

Устройство дымохода в бане

Перед сооружением дымохода в бане своими руками нужно определиться с конструктивными особенностями, оптимальными размерами и условиями эксплуатации. Лишь в этом случае удастся получить надежный и безопасный монтаж.

Дымоходные трубы для бани бывают внешними и внутренними. Ставить внутренние трубы проще. Они считаются менее пожароопасными.

При обустройстве внешнего дымохода тепло уходит значительно быстрее, поскольку в этом случае труба размещается снаружи. Однако все недостатки сооружений удается без труда устранить, если поставить качественную изоляцию.

При выборе дымохода нужно учитывать, что внутренняя система позволяет поддерживать постоянно высокую температуру и экономить печное топливо. Потому монтировать ее более выгодно.

Отвечая на вопрос, какой дымоход лучше для бани, нужно порекомендовать керамический, металлический или кирпичный. Они не выделяют вредных веществ и позволяют поддерживать высокие температуры.

Для сооружения характерно особое устройство.

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх

На выходе из трубы температура еще больше снижается

Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

• минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
• высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
• если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
• если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

• «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
• «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
• «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
• «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
• «V» — уровень объема отработанных газов;
• «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

Для скатных видов крышных конструкций.	Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.	500.
Труба находится на расстоянии от конька 1500-3000 мм.	Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.	Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Металлические дымоходы для деревянных зданий

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра

Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Ошибки при устройстве дымохода в бане

• сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
• расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
• применение материалов, строго противопоказанных для использования в качестве дымоотвода), поскольку некоторые из них могут спровоцировать возгорание.
• недостаточная высота дымохода;
• группирование сразу нескольких дымоходных конструкций в одну;
• произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Что учитывается при проектировании и монтаже дымохода

Прежде чем представить пошаговое руководство строительства своими руками дымохода в бане, необходимо отметить ключевые моменты. К их числу эксперты относят:

• грамотный подход к выбору диаметра трубы дымового канала. При небольшой величине данного параметра полный отвод продуктов горения топлива обеспечен не будет. Но если сечение будет очень большим, баня будет прогреваться продолжительное время, потому что дым по широкой трубе перемещается слишком быстро. В результате на протопку потребуется больше времени и топлива;
• оптимальной формой конструкции системы дымоотвода является цилиндр. Его легче чистить, он меньше загрязняется и обеспечивает лучшее прохождение продуктов горения;
• наиболее выгодное место размещения дымохода – как можно ближе к внутренней стене помещения бани. Так будет обеспечена лучшая теплоизоляция;

Одним из самых важных моментов при устройстве дымохода является обеспечение изоляции в месте прохода трубы через потолок

• общая высота обычно указывается в паспорте на печь. Если в этом документе таких сведений нет, проектная высота должна быть не меньше 4,5 метров;
• дымоход должен возвышаться над кровельным коньком не меньше, чем на 50 сантиметров:
• место, где труба выходит чрез кровлю, необходимо обеспечить надёжной гидроизоляцией;
• следует предусмотреть установку задвижки (шибера). Тогда хозяин бани сможет регулировать тягу;
• потолок и стены вблизи от дымохода рекомендуется дополнительно защитить медным листом, базальтовой ватой или другими негорючими материалами;
• наружную поверхность элементов системы дымоотвода можно выкрасить или побелить.

Основные правила монтажа дымоотвода из нержавейки

• Высота дымоходной конструкции должна быть на 50 см выше по отношению к коньку крыши.
• Участок стены возле топки и потолок, через который проходит дымоход, самые пожароопасные, поэтому его нужно выложить огнеупорным материалом или защитным листом из нержавейки.
• Все элементы трубы соединяются «по конденсату», т.е. элемент монтируется внутрь предыдущего.
• Не рекомендуется соединять трубы на участке перекрытий бани.
• Выбирайте качественные хомуты и адаптеры соответствующего размера.
• Не стоит использовать большое количество отводов, чтобы не снижать уровень тяги.
• При выведении трубы наружу сначала крепится отвод, а затем все остальные элементы.

Окончательный этап монтажа дымохода

Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.

Испытания лучше проводить вечером или ночью

Важно, чтобы температура окружающей среды была ниже, чем в помещении

В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.

Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.

Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.

При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.

На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.

Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.

Традиционный дымоход

Классический дымоход – это система отвода продуктов горения, изготовленная из кирпича.

Под ним подразумевается проход трубы через потолок бани. Он называется классическим благодаря тому, что в прошлом строились именно такие дымоотводные каналы. Если вас интересует схема дымохода из кирпича, то ее легко можно найти в интернете, на многочисленных ресурсах, посвященных строительству. Схема найдется и в специализированной литературе.

Преимущества установки такого дымохода заключаются в следующем: дешевизна, прочность и повышенные эксплуатационные характеристики. Кирпичи отлично переносят как высокие, так и низкие температуры. Правила установки дымохода из кирпича довольно сложны:

• Первое правило подразумевает защиту от возгорания. Оно обеспечивается высоким уровнем пожаробезопасности. Задавшись вопросом: «Как правильно сделать дымоход из кирпича и учесть при этом правило пожарной безопасности?», следует помнить, что минимальное расстояние между дымоходным каналом и стеной должно быть не менее 380 мм. На участках, где дымоход проходит через перекрытия, создаются специальные расширения.
• Тяга напрямую зависит не только от того, какой диаметр дымоходной трубы выбран. Этот показатель зависит и от высоты конструкции. Добиться максимальной тяги и, как следствие, теплоотдачи можно, если высота трубы равна пяти метрам.
• Пожаробезопасность напрямую зависит от толщины стенок дымохода. Чем тоще стена, тем надежней и безопасней. Минимальная толщина должна быть равна 100 мм. Таким образом, если диаметр трубы велик, то вкупе с толстой стенкой у вас может получиться довольно объемная конструкция.

Исходя из вышесказанного, становится понятно: прежде чем выбрать дымоход из кирпича, следует хорошо подумать. Его монтаж может оказаться для вас непосильным.

Подумайте, может быть, имеет смысл сделать дымоход через стену или потолок, применив вышеперечисленные способы.

Как поставить: заключение

Перед тем, как вывести трубу в бане, следует изучить все плюсы и минусы самостоятельного обустройства данной конструкции.

Помимо этого, следует ответственно отнестись к выбору материала для изготовления дымохода, поскольку каждый из них имеет свои особенности и требования.

Соблюдение техники безопасности – наиболее важный критерий, поскольку от нее зависит ваша жизнь и здоровье. Безусловно, лучше всего доверить работу профессионалу, но при желании можно самостоятельно справиться с обустройством дымохода.

Изготовление трубы в бане своими руками не исключает консультацию опытного мастера, а напротив – побуждает к ней, ведь никакая помощь не будет лишней на пути к созданию идеальной банной атмосферы!
