Почему в розетке две фазы: выясняем причины появления и самостоятельно устраняем

Возможные последствия

Последствия обрыва нуля в трехфазной сети иногда бывают чрезмерно опасными. Независимо от используемой системы заземления при отгорании нулевой жилы в подключенных к такому кабелю квартирах появляются высокие потенциалы. Из-за сильного перекоса на некоторых линиях электропроводки появятся напряжения, достигающие 380 Вольт. На других ответвлениях от 3-х фазного ввода, наоборот, они могут снизиться практически до нуля.

Обрывы нулевого провода опасны тем, что они, прежде всего, представляют угрозу для подключенных к розеткам бытовых устройств. Это может грозить полным выходом из строя дорогостоящей аппаратуры или возгоранием старой алюминиевой электропроводки, способным привести к пожару. С другой стороны, если дом подключен через систему TN-C с объединенными PE и N проводниками, обрыв общей PEN жилы приведет к потере защитной функции, предохраняющей от удара током. При отсутствии повторного заземления потребитель окажется беззащитным при обрыве PEN провода, даже если у него в квартире установлено УЗО, которое без нулевой жилы работать не сможет.

Если обрыв нуля случился на одной из квартирных линий, защищенной отдельным автоматом, прежде всего перестанут работать все подключенные к ней электрические устройства. Кроме того, если нет нуля а фаза в сети есть, опасный потенциал 220 Вольт через постоянно включенные нагрузки попадет на земляную клемму. В итоге в розетке окажется еще одна фаза, что очень опасно при отсутствии нормального заземления.

Возможные последствия и опасность появления двух фаз

Две фазы в розетке дают нулевую разность потенциалов Когда в той или иной розетке сразу 2 фазы, необходимо в первую очередь побеспокоиться о том, чем это грозит пользующимся ей людям. Такое положение недопустимо по следующим причинам:

• Разность потенциалов между клеммами розетки будет равна 220-220=0 Вольт.
• Пропадет напряжение, подключенные бытовые приборы не будут работать.
• Появляется опасность, объясняемая пропаданием цепи защитного заземления, которое в старых домах действует через земляную жилу (из-за отсутствия местного контура).

В данном случае о какой-либо защите говорить вообще не приходится, последствия могут оказаться неприемлемыми для людей. Несведущий электрик, считая, что касается нулевого провода (в изоляции синего цвета) может оказаться под высоким напряжением. Поэтому в нормативной документации предписывается при разборке установочных изделий обязательно проверять посредством индикатора отсутствие фазы на обеих клеммах.

Общая информация

Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

1. Некачественно выполнены работы по соединению проводов.
2. Место соединения окислилось и разрушилось.
3. Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

1. Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
2. Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач.

Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

1. Отключить электропитание для квартиры/дома.
2. Отключить технику.
3. Выключить свет (выключатели установить в положение «выкл.»).
4. Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка

Важно также избавиться от сырости и предупредить ее дальнейшее появление

Учет расположения будущих коммуникаций и элементов интерьера на стенах

Еще одна распространенная ошибка при монтаже электропроводки — прокладка кабеля или размещение различных элементов электропроводки без учета расположения различных коммуникаций или же в тех местах, где в будущем планируется их проводить.

То же самое касается взаимного расположения линий проводки и различных элементов интерьера на стенах. То есть при составлении монтажной схемы проводки — схемы, где указаны точные места расположения всех конструктивных элементов электропроводки, необходимо учитывать расположение различных элементов интерьера и коммуникаций.

Рекомендуется производить монтаж проводки правильно, с учетом общепринятых норм по расстояниям относительно строительных конструкций и других критериев. В будущем будет легко определить, где идет провод и где нельзя сверлить стену, чтобы не повредить проложенный кабель электропроводки.

Две фазы в розетке и причины возникновения неисправности

Причин такой неисправности в розетке может быть несколько.

Обрыв нулевого провода в квартире

При обрыве нулевого провода в электропроводке возникает большая вероятность появления двух фаз в розетке. К розетке подходит фазовый и нулевой провод. Возможно, в момент сверления стены, вы зацепили нулевой провод и оборвали его.

В этом случае вторая фаза может попасть на нулевой контакт розетки через включенные бытовые приборы и освещение. Как проверить напряжение в розетке? Для проверки наличия двух фаз в розетке нужно взять индикатор напряжения и по очереди коснуться двух контактов розетки.

Если фаза попала на нулевой провод розетки, то индикатор покажет это сигнальной лампочкой. При отключении всего освещения и вынутых вилках бытовых приборов из розеток, если провод перебит, вторая фаза исчезнет. В этом случае отключайте вводной автомат и ремонтируете перебитый провод, перед этим вскрыв штукатурку.

Нахождение фазы индикатором напряжения

Также причиной появления двух фаз в розетке может быть нарушение соединения нулевого провода в распределительной коробке, для чего по очереди нужно вскрывать крышки коробок, и проверять соединение на обрыв, перегорание.

Перед поиском неисправности нужно выключать вводной автомат. Если перегорел предохранитель в щите, выбил автомат или отвалился ноль в электрощите, при включенных нагрузках, также в розетке может появиться вторая фаза.

При нарушении соединения нулевого провода в электрощите, устранять неисправность самим не следует. Вызывайте обслуживающего вашего ваш дом электрика. Проверить наличие второй фазы в розетке можно тестером.

При нормальном рабочем нуле тестер покажет 220 В, а при обрыве нулевого провода, при наличии одноименной фазы или ее отсутствии, на втором контакте розетки ничего не покажет.

Сырые стены

Сырые стены также могут стать причиной появления такой неисправности. В старых постройках и отслуживший свой срок электропроводке, при сырых стенах, может произойти короткое замыкание. Через трещины старой изоляции электропроводки по сырой стене будет течь ток, сначала небольшой, затем с увеличением нагара ток возрастет и возникнет короткое замыкание. Нейтральный провод может отгореть или привариться к фазному проводу.

Определить место неисправности будет не легко. Искать нужно по месту сырости или поочередно отключать комнаты в распределительных коробках. Когда нашли комнату с неисправностью по очереди отключайте розетки и освещение. Определив место неисправности, убирайте штукатурку и меняйте весь провод под розетку или освещение до самой распределительной коробки. Причины сырости стен нужно обязательно устранять.

Обрыв нулевого провода на подстанции

Этот вид исправности электросети очень опасен для электробытовых приборов и электроники. Все дома подключены к трехфазной сети 4-х или 5-ти жильным кабелем. Четвертая жила кабеля является рабочим нулем. Три фазы равномерно распределены по всем квартирам многоэтажки. Обращайтесь к нам, чтоб построить дом из газобетона: https://sevastopol.stroyles82.ru/doma-iz-gazobetona/ .

Если этот нулевой провод отгорел или оборвался где-то на подстанции, в электрощите дома или в подъездном щите, тогда через включенную нагрузку соседа (электрочайник, электрическая плита, бойлер) который подключен к другой фазе, на ваш нулевой провод (общий для всего дома) попадет другая фаза. В результате напряжение в розетке будет не 220 В, а 380 В, ваша подключенная техника сгорит, и вряд ли будет подлежать ремонту.

Убыток будет немаленький. Вот почему лучше потратиться на недорогое реле напряжения или стабилизатор напряжения, которые имеют защиту от перенапряжения. Это особенно касается владельцев частных домов, где имеются воздушные линии электропередач. Нередко порыв ветра обрывает фазный провод и замыкает на нулевой, что приводит к появлению двух фаз в вашей розетке и куче сгоревший бытовой техники.

Помогла вам статья?

ДаНет

Побочные эффекты

Увы, у выключателей «без нуля» они есть, и заметны, как правило, при отключенном освещении. Подробно эти эффекты и способы борьбы с ними описаны в отдельной статье Мерцание: выключатели с подсветкой и умные розетки. Поэтому просто коротко перечислим их: — неяркие периодические вспышки (или мерцание) ламп; — тихий звон/писк/зудение схемы выключателя. В обоих случаях это, скорее всего, решится подбором правильного шунта.

Также проблемы могут возникнуть, если «ноль» будет взят не от той же ветки, что «фаза» (особенно, если в вашем доме используются УЗО – специальные защитные устройства).

Кроме того, «безнулевые» по сообщениям в чате чуть больше подвержены проблемам (например, спонтанным включениям и выключениям света). Решения тоже довольно неожиданны: например, для ряда сенсорных выключателей необходимо выпаять кварц радиочастотной части схемы. Причём такую «доработку» советуют сами продавцы с Али. No tags for this post.

Причины отсутствия фазы

Сразу стоит сказать, что фаза пропадает по одной единственной причине — нет контакта

При этом неважно — оборван кабель или разомкнут разъединитель на трансформаторной подстанции. При этом все сказано и для трёхфазной и для однофазной сети. Также не все знают, что однофазная сеть 220В является одной из фаз трёхфазной сети с линейным напряжением 380В, а между фазой и нулем в этом случае получается 220В

Давайте рассмотрим, что делать если пропала фаза на примере разных ситуаций

Также не все знают, что однофазная сеть 220В является одной из фаз трёхфазной сети с линейным напряжением 380В, а между фазой и нулем в этом случае получается 220В. Давайте рассмотрим, что делать если пропала фаза на примере разных ситуаций.

Не работает освещение

Если нет света, но работают розетки, первым делом проверьте наличие напряжения в патроне на люстре. При этом проверить наличие фазы можно индикаторной отверткой, но будьте внимательны — велика вероятность сделать КЗ. О том, как пользоваться индикаторной отверткой, мы рассказали в отдельной статье.

Если там ничего нет, возможно проблема в подключении проводов к патрону, если и с этим всё в порядке — тогда, скорее всего, пропала фаза в выключателе или распределительной коробке.

Такое часто происходит, когда контакты выключателя вроде бы замыкаются, но соединения между ними нет, а также если провода были плохо зажаты в клеммнике выключателя. Для проверки выключателя нужно снять его со стены и прозвонить, замыкаются ли контакты при замыкании выключателя, заодно проверить приходит ли на него напряжение.

Если напряжения на выключателе нет — проблема в распределительной коробке или в проводке между ней и выключателем. Если пропадает фаза при включении света — у вас короткое замыкание в патроне, светильнике, либо на линии от выключателя до светильника.

Не работает розетка

В розетках также может пропасть фаза. Это легко проверить, если снять нерабочую розетку и осмотреть качество соединений с проводами. Если соединения хорошие, то нужно знать, как запитаны розетки. Всего различают две схемы соединений:

Шлейфом.
Звездой.

Шлейф — это когда каждая следующая розетка подсоединяется к предыдущей параллельно, а звезда — когда от каждой розетки идет отдельная линия к электрощиту или распределительной коробке.

Тогда в первом случае нужно проверить состояние клеммников и контактов в предыдущей по цепи рабочей розетке, а во втором случае — осмотреть распределительную коробку.

В одной комнате

Если нет фазы в одной из комнат – обратите внимание на электрощит. Если каждая комната включается отдельным автоматом – возможно выбило автомат на эту комнату, либо же он вышел из строя. В первом случае – искать проблемы в проводке комнаты, а во втором – заменить автомат

В первом случае – искать проблемы в проводке комнаты, а во втором – заменить автомат.

Если все комнаты запитаны от одного автоматического выключателя, значит проблема в распределительной коробке, от которой запитана эта комната.

Нет света в многоквартирном доме

Если вы обнаружили, что проблемы с подачей электричества не только у вас, но и у всех соседей по стояку — значит произошел, обрыв одной из трёх фаз либо во вводном электрощите дома, либо в каком-то из подъездных щитов. Такое происходит при отгорании нуля и перекосе фаз, когда из-за перенапряжений нагрузка и её токи неравномерно распределяются между потребителями. В результате контакты какого-то из соединений не выдерживают и отгорают.

В этом случае нельзя самому устранять неисправность, нужно обратиться в управляющую компанию или снабжающую организацию, чтобы они прислали дежурную бригаду электриков.

Реже бывают случаи, когда пропадает две фазы. В этом случае, как и в предыдущих нужно проверить состояние клемм автоматических выключателей на вашем квартирном щите и, если в нем все контакты и клеммы автоматов внешне исправны — вызвать бригаду электриков.

Самостоятельное устранение неисправностей в подъездных электрощитах опасно тем, что вы не можете в полной мере привести отключение всех линий и вывесить запрещающие плакаты.

В частном доме

Если вы обнаружили что пропало напряжение в сети, посмотрите на вводной автомат, если он выбит – включите его. Если после включения автомата напряжение не появилось – проблема во вводе в дом. Также возможна потеря контактов на автомате. А если при включении автомата его сразу же выбивает – однозначно есть короткое замыкание либо в проводке, либо в каком-то из подключенных приборов.

Возможные проблемы

Ниже перечислены наиболее часто случающиеся неполадки, связанные с обрывом нуля и наличием двух фаз в розетке.

Сетевой разрыв с одной фазой

Разрыв нуля может проявиться на любом участке проводки, однако чаще всего проблема появляется там, где электромонтер производил коммутацию проводов в:

• распредщите квартиры;
• распаячном коробе;
• розетке.

Еще один вариант — разрушение изоляционного слоя проводки и обрыв нулевой жилы, после чего на фазе образуется контакт.

Разрыв в электрощите квартиры

Две фазы в розетке могут возникнуть на следующих участках:

• вводном выключателе-автомате;
• электрическом счетчике;
• нулевой шине.

Суть проблемы может крыться в неисправном контакте с проводом, что может произойти из-за:

• попадания грязи на рабочую поверхность;
• слабо закрученного винта;
• надрывов металлических жил проводов.

Перечисленные проблемы приводят к росту сопротивления в месте перехода и перегреву участка. В результате металл деформируется и происходит разрыв линии. Как следствие — нарушения целостности провода, пропадает напряжение, но фаза остается. Если имеется хотя бы единственный работающий выключатель или к одной из розеток подключен какой-либо электроприбор, фазный потенциал направится на вторые контакты всех розеток по нулевой шине. В этом случае для обнаружения неисправности понадобится проведение осмотра всех поврежденных участков.

Разрыв в распредкоробке

Две фазы в розетке могут проявить себя в помещении, где имеется распаячный короб с оторванным нулем. При этом во всех прочих помещениях будет нормальное напряжение.

В устаревших распредкоробках провода соединяются скрутками и защищаются изоляционными лентами. В области нуля необходимо большее количество соединений, в результате чего скрутка выходила более толстой. Именно отсюда и следует начинать прозвон схемы при поиске нулевого потенциала.

Обрыв нуля случается и в проводе, который соединяет распаячные коробки. Чтобы заменить кабель, понадобится продалбливать стену. Такая работа отличается высокими трудозатратами, а потому гораздо рациональнее выглядит создание новой магистрали.

Разрыв и замыкание на фазу

Обрыв в розеточном блоке может произойти при просверливании стен, забивании гвоздей, вкручивании саморезов. Такие манипуляции могут привести к нарушению целостности проложенной электропроводки и возникновению коротких замыканий. Две фазы в розетке обнаруживаются на двух контактах розетки без наличия дополнительных шунтирующих цепей. Исправить проблему можно заменой нарушенного участка проводки.

Разрыв в сети с тремя фазами

В этом случае в домашнюю сеть с одной фазой попадает второй фазовый потенциал, и ток, подающийся на бытовую электротехнику, резко повышается — вплоть до 380 В. Виновником такой неполадки обычно является электрораспределительная компания, а основной ущерб несут потребители электроэнергии.

В качестве примера можно разобрать ситуацию, при которой происходит обрыв в сети, к которой подключен частный дом. Провода обычно располагаются над землей, а линии характеризуются значительной протяженностью. Именно такое устройство линий электропередач — самое их уязвимое место, так как коммуникации сильно подвержены воздействию внешних факторов. Более безопасно, с точки зрения обеспечения стабильности поставок энергии, размещение кабеля под землей. Такой способ доставки электричества часто используется для подключения многоквартирных зданий.

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.

Но если розетка не работает, а индикатор показываетна проводах в розетке две фазы,что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке, давайте разберем возможные причины их появления:

Рекомендации по устранению неисправности

Примеры обрывов нуля

Если на клеммах розеток старого образца действуют два высоких потенциала (2 фазы и заземленный ноль – для новых установочных изделий с тремя контактами) – такая ситуация требует срочного вмешательства. Поскольку она связана с обрывом нулевой жилы, сначала нужно отыскать точное место повреждения, используя методы визуального контроля плюс необходимый инструмент. Для этого потребуется предпринять действия, зависящие от характера повреждения.

Когда проблема касается всех розеток жилых помещений подъезда или определенной квартиры, следует вызвать электрика, который имеет доступ к распределительному шкафу и вводному автомату. Если неисправность наблюдается только в квартире (на одной/нескольких распределительных коробках или в отдельной розетке), возможен вариант самостоятельного ее устранения. Для этого потребуется проделать следующие операции:

1. Отключить вводный автомат, расположенный в общем коридоре и подающий напряжение на всю квартиру.
2. Обследовать распредкоробку, на входе которой или внутри предположительно скрывается неисправность.
3. При обнаружении явного обрыва (плохого контакта) входящего или отводимого от коробки провода необходимо восстановить разорванную цепь, воспользовавшись простейшим инструментом – паяльником или отверткой.

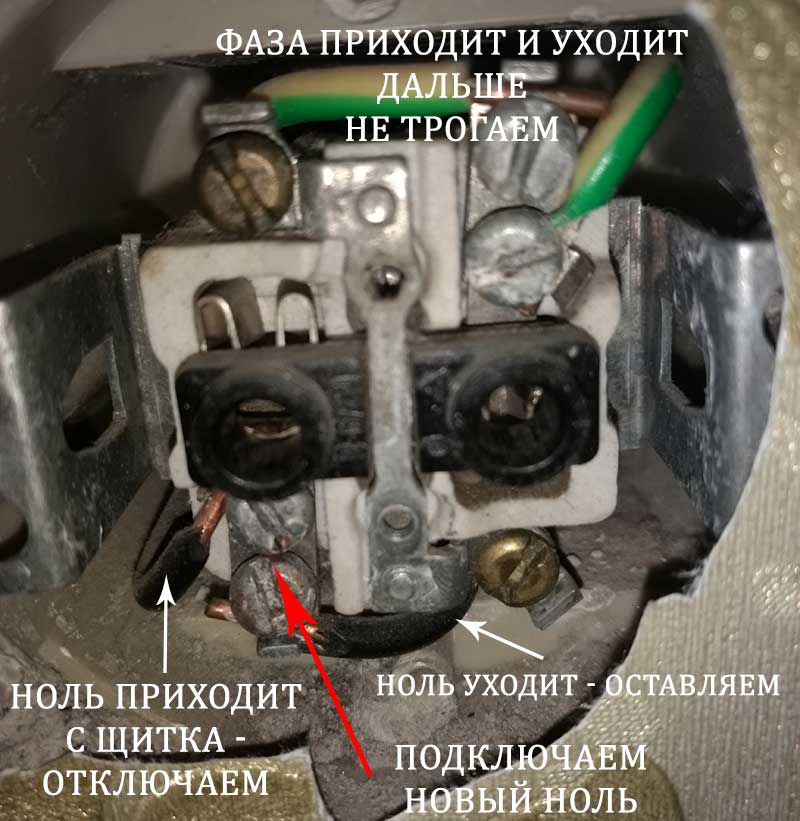

4. Если неисправность проявилась только на одной из розеток, следует снять ее крышку и внимательно обследовать все контакты.
5. При обнаружении ослабленного крепления на нулевой клемме необходимо подтянуть его, воспользовавшись отверткой.

Чтобы из розеток исчезла вторая фаза и люстра снова начала гореть, потребуется также изолировать поврежденную фазную жилу от уже восстановленного «нуля».

Цветовая маркировка проводов — что чему соответствует?

Главная цель цветовой маркировки кабелей — это обеспечение безопасных условий проведения электромонтажных работ. Сократить время на поиск фазы и нуля, а также быстро найти соответствующие контакты, вот её основное назначение.

Сегодня в ПУЭ чётко прописаны стандарты, благодаря которым каждый проводник имеет свой собственный окрас изоляции. Каким цветом должна быть фаза, а каким ноль и заземления, поговорим далее, в этом обзоре сайта

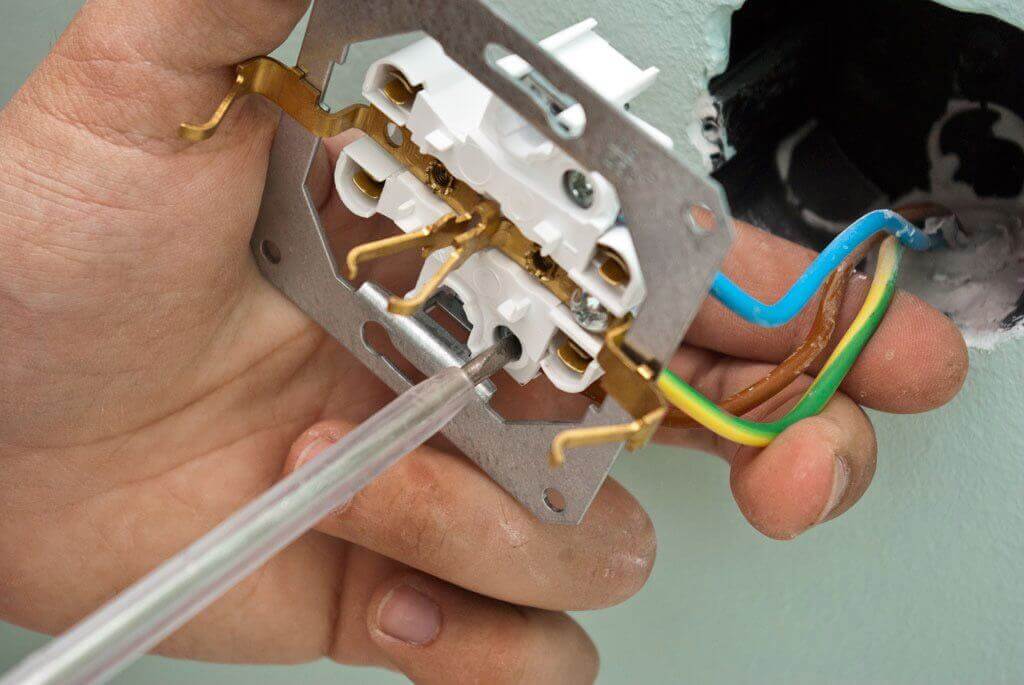

Итак, основные цвета проводов и кабелей в электрике разделились следующим образом:

• Коричневый провод — фаза;
• Синий провод — ноль;
• Жёлто-зелёный провод — заземление.

Нейтраль в электрике всегда подключается либо синим, либо голубым проводом. На электрических схемах она имеет обозначение в виде буквы N или цифры 0. Фаза обозначается всегда буквой L.

Кстати, в зависимости от марки провода и завода изготовителя, маркировка фазного провода также может иметь и другую цветовую окраску. Так, чаще всего встречаются черный, красный, оранжевый и белый цвет. Соответственно жилы с данными цветами используются исключительно для подключения фазных проводников.

Треугольник.

Для передачи электроэнергии между населенными пунктам напряжение электрической сети многократно повышается. Это делается для сокращения токовой нагрузки сети, проще говоря с ростом напряжения сила тока в линиях электропередачи понижается.

Например, если приходя в ВРУ жилых строений линейное напряжение сети (между фаз) составляет 380 Вольт, то на высоковольтных линиях электропередач напряжение может повышаться от 6 000 до 1150 000 Вольт.

Понижение до 380 Вольт, происходит внутри трансформаторных подстанций, где установлен понижающий трансформатор тока.

В электрике существуют две схемы соединения обмоток понижающих трансформаторов «звезда» и «треугольник». В большинстве случаев в современных электрических сетях для бытовых нужд применяется схема «звезды», здесь все стандартно, есть 3 фазы и ноль (глухозаземленная нейтраль). Линейное напряжение = 380 Вольт (напряжение между фаз), а фазное = 220-240 Вольт (между фазой и нулем, землей).

На ВРУ, как правило, приходит четырех жильный кабель, по которому подается напряжение 380 Вольт, далее происходит разделение на отдельные лини «ноль + фаза», которые и приходят в квартиру. В итоге на розетке получаем напряжение сети 220-240 Вольт.

А вот в «треугольнике» нуля нет, есть только три фазы и все. На ВРУ приходит трехжильный кабель, по которому подается напряжение 380 Вольт.

Так как в схеме треугольника фазное напряжение = линейному, далее он делится на отдельные линии «фаза + фаза» и именно в таком виде напряжение приходит в жилые квартиры. То есть в такой сети на обоих контактах розетки будет две фазы, при этом бытовые электроприборы в нормальном режиме работы будут исправно функционировать. В розетке будет напряжение 380 Вольт.

Стоит отметить, что схема треугольника в современных сетях встречается все реже и реже, в большинстве случаев в районах городов и селений старого жилого фонда.

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают.

Такая неисправность является достаточно распространенной, но начинающий или неопытный электрик может долго над этим ломать голову.

Рассмотрим такую ситуацию. Вы сверлите стену, подключив дрель в розетке. Отверстие почти уже досверлено, как вдруг на счетчика сработал автомат.

Вы включаете автомат, но в результате ни один электроприбор не работает. Проверяете розетку – в обоих гнездах индикатор сигнализирует о наличии фазы. Что это все значит?

Проблемы при обрыве нуля

Разрыв нарушает баланс в системе, поступление разнофазных токов прекращается, а напряжение в системе изменяется.

В качестве примера того, как могут возникнуть две фазы в розетке, рассмотрим контур AB. К помещениям A и B направляется линейное напряжение. Сопротивление подключается последовательным образом и включает в себя два компонента. Благодаря общему сопротивлению (Ra+Rb), по цепи проходит ток (Lab), который рассчитывается согласно закону Ома. Этот показатель общий для обоих помещений.

Снижение напряжения в помещениях становится не равным — оно зависит от уровня сопротивления, присущего работающим электрическим приборам. Если в одной из квартир включена вся бытовая техника, а в другой показатель потребления ниже, все 380 В окажутся в квартире с более высоким током, что приведет к выходу техники из строя, поэтому 2 фазы недопустимы в розетке.

Уменьшить риски повреждения электрооборудования можно с помощью реле, контролирующего напряжение. Такое реле устанавливается в квартирный электрощит. Реле работает в автоматическом режиме. Его задача — вовремя отключит подачу электричества в случае возникновения аварийной ситуации.
