Дымоход для газового котла - виды и пошаговая инструкция!

Как проверить тягу?

Для проверки тяги в дымоходе газового котла можно пригласить специалистов, которые выполняют замеры посредством специального оборудования – анемометра. Также явным признаком плохой тяги является темно красный цвет пламени.

Также в ходе эксплуатации газового котла можно наблюдать эффект «обратной тяги», то есть все продукты горения, которые должны отводиться посредством дымохода на улицу, будут поступать в помещение. Основными причинами такого эффекта могут стать: неправильно сконструированный дымоход (например, недостаточная высота или диаметр дымоходной трубы), засор дымоходного канала, не герметичность дымоходной конструкции. Читайте о том, что такое коаксиальный дымоход на этой странице.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

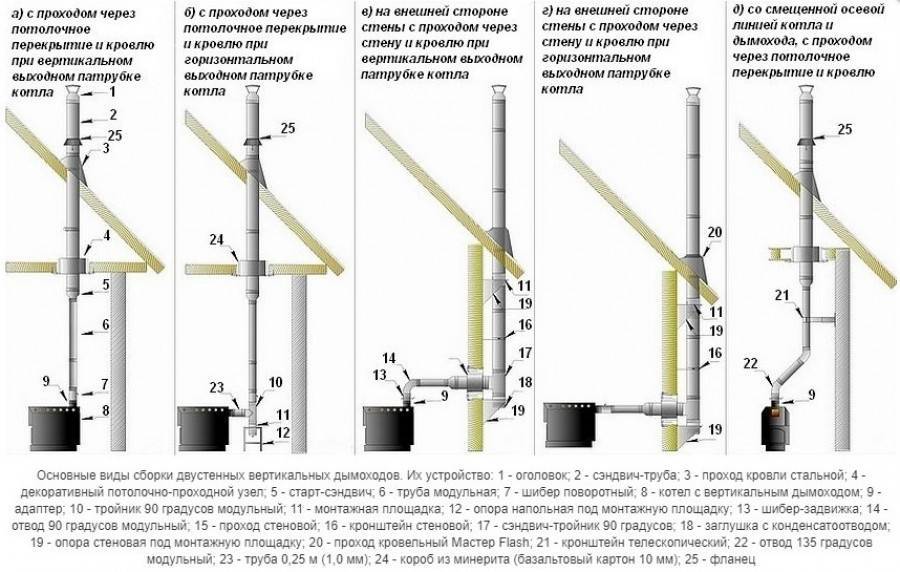

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.

Монтаж дымохода для газового котла

Монтаж устройства дымоходной системы осуществляется таким образом:

Вначале необходимо сделать точную разметку прохода трубы через кровлю и перекрытие

В этом случае важно не допустить ошибку.
Затем по этим разметкам делают отверстия.

Осуществляют монтаж адаптера для перехода, соединяющегося с расположенным на котле патрубком.
После этого присоединяют тройник, у которого есть отделение для сбора влаги, и при помощи специального кронштейна закрепляют его.
Осуществляют стыковку следующего участка дымоходной системы, при необходимости используя «колено».
При прохождении трубы через перекрытие обязательно нужно иметь специальный проходной патрубок.
На трубу надевают металлический лист, в котором заранее делают отверстие размером чуть больше диаметра трубы. Лист закрепляют к перекрытию.
Чтобы усилить стыки, необходимо применять хомуты, которые стягиваются болтами или проволокой.
Сам дымоход крепят настенными хомутами и кронштейнами.
Последним штрихом является установка на конструкцию специального конусообразного наконечника, после чего выполняют изоляцию дымоходной системы.

Монтаж

Правильно сделанный дымоход для газового котла должен иметь вертикальное положение, быть герметичным, должен быть оснащен защитным колпаком (для предотвращения попадания внутрь дымоходной трубы посторонних предметов с улицы), конденсатосборником, а также при монтаже дымоходного канала, для очистки дымохода от накопившейся сажи, должны быть дополнительно оборудованы карманы, глубиной не менее 25 см.

При установке дымохода для газового котла необходимо придерживаться определенных правил:

для обеспечения качественной тяги, при сборке дымохода рекомендуется делать не более трех поворотов, притом, что повороты не должны иметь сужений или расширений;
высота дымохода должна быть не менее пяти метров;
наружная часть дымохода должна возвышаться над кровлей (в случае наличия плоской крыши, а также, если труба расположена на расстоянии полутора метров от конька) на высоту не более полуметра;
дымоход должен располагаться не ниже оси конька, в случае, когда он расположен на расстоянии от полутора до трех метров от конька;
монтаж всех комплектующих дымоходной системы проводится снизу вверх;
для обеспечения герметизации дымохода, должны использоваться специальные герметики, способные выдерживать температуру до 1000ºС;
места соединения труб и остальных составляющих элементов дымохода обязательно должны стягиваться хомутами;
места стыков комплектующих дымохода не должны располагаться в кровельном и чердачном перекрытиях;
дымоход фиксируется специальными стеновыми креплениями-кронштейнами с шагом в два метра;
монтировать дымоход внутри разрешается только в том случае, если стены выполнены из огнеупорного материала, либо дополнительно применяются насадные трубы.

На рисунке схема подключения газового котла к дымоходу.

Другие требования при расчёте дымохода

Рассмотрим другие требования, которые необходимо соблюдать при расчёте дымоходного канала для газового отопительного прибора

дымоотводная коммуникация для аппарата, функционирующего на газу, должна заканчиваться вертикально расположенной трубой. Это необходимое правило для нормального отвода продуктов сгорания;
в такой коммуникации разрешается определённый наклон (до 30°). Отклонение дымоотводной коммуникации в стороны должно составлять не более 1 м;
показатель сечения участков, расположенных под наклоном ни в коем случае не должен быть меньшим, чем аналогичный параметр вертикальных труб;
показатель сечения канала должен быть не меньшим или превышать аналогичный параметр выхлопной трубы отопительного прибора;
сегмент дымохода, располагающийся в горизонтальной плоскости, должен иметь уклон к котлу (2 см на 1 м длины канала);
горизонтально расположенные сегменты дымовыводящего канала должны в обязательном порядке оснащаться смотровыми окошками (ревизиями);
в нижней точке вертикальной коммуникации обязательно должен быть установлен соединительный элемент — тройник, оснащённый отверстием для удаления конденсата;
круглые дымоходы имеют минимальное сопротивление и осуществляют наиболее качественное удаление продуктов сгорания газовой отопительной аппаратуры;
категорически запрещается наличие стыков дымохода на уровне межэтажных перекрытий;
в точках поворота системы так же, как и в случае с горизонтальными участками, необходимо устанавливать смотровые люки.

Для дымовой трубы важно отсутствие большого количества изгибов и поворотов, колен должно быть не более трех

Руководствуясь вышеперечисленными правилами, можно выполнить качественную установку дымоотводной конструкции для газового отопительного агрегата.

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

«По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
«По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

конструкция очень тяжёлая и массивная;
обладает слабой тягой;
на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

большой вес;
для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

Одностенная труба.
Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Этапность произведения расчётов

Расчёт диаметра дымохода для газового котла производится в несколько этапов, подробней ознакомиться с которыми вы можете в представленной ниже таблице:

Выполнение монтажа и разметки

Расчёт диаметра дымохода для твёрдотопливного котла или газового оборудования производится до выполнения любых монтажных и установочных работ.

Разметку необходимо наносить только согласно предварительно составленной инструкции или чертежу. Также узнать о том. Какой размер сечения должен быть у дымохода, можно узнать их технической документации прилагающейся к отопительному котлу.

Также разметка поверхностей наносится согласно учету таких критериев как высота и габариты системы.

К внутренней части конструкции относится кровельный пирог и различные перекрытия. Внешние – это наружные стены и дымоходная система коаксиального типа.

Расчёт дымохода для твёрдотопливного котла должен правильным образом отобразиться на этапе выполнения резки. Наверняка у вас появиться необходимость в выполнении прорезей и создании различных проёмов в стенах и перекрытиях дома.

Размеры дымохода для газового котла подобранные правильно, позволяют различным элементам и фурнитуре легко соединяться и стыковаться между собой.

Таким образом переходник или иначе- адаптер, должен соединяться с патрубком. Также любая конструкция состоит из таких элементов как ревизии и тройники. Пространство между перекрытиями дополняется специальными патрубками, а все стыки и соединения усиливаются и закрепляются хомутами, шаг которых равен около двух метров.

Для дополнительной фиксации конструкция также усиливается кронштейнами, расстояние между которыми не должно быть больше четырёх метров.

Цена на установку и сборку дымоходной системы достаточно высокая, так как в работке необходимо учитывать массу нюансов, правил.

На последнем этапе, закрепить правильность сборки и произведения расчётов нужно произведя изоляцию. Для этого выбирайте только огнеупорные, экологичные материалы.

Что следует учесть

Не зная, какой диаметр дымохода для твёрдотопливного котла вам выбрать, предварительно необходимо ознакомиться с основными требованиями к таким вытяжным системам и обязательно учесть их в дальнейшем:

За основу берутся требования, правила указанные и расписанные в СНиПах;
Дымоходная система в обязательном порядке должна иметь свой индивидуальный канал, посредством которого будут отводиться все продукты горения, распада. При необходимости к нему можно одновременно подключить сразу несколько устройств. Расстояние между ними при этом не должно быть меньше 75 сантиметров;
Трубы должны обладать безупречной герметичность. Газ не должен проходить через небольшие отверстия и попадать в помещение. Именно поэтому использование дымохода из кирпича для газового оборудования недопустимо;
Выбранный материал должен хорошо переносить регулярное воздействие влаги (конденсата), который образуется в результате резкого перепада температур, особенно в зимнее время года;
Система должна иметь идеально гладкую поверхность внутренних стенок, с минимальным количеством шероховатостей и неровностей. Лучшее сечение – это округлое.

Произведение утепления, позволяет снизить количество конденсата

Определение диаметра дымоходных труб

Из каких элементов состоит стандартная утеплённая установка

Как собрать и соединить между собой трубы

Инструкция, которая берётся за основу всеми профессионалами, говорит о том, что канал должен иметь сечение равное отводящей газы трубе. Если сечение выходного элемента имеет диаметр равный 17 сантиметрам, значит, и сама труба должна иметь аналогичный размер.

Для произведения расчётов используем универсальную формулу:

Число K равно числовому значению от 0,02 до 0,03;
Числовое значение показателя Q (производительность) можно найти в технической документации, прилагающейся к котельному оборудованию;
H – это высота дымоходной системы.

Характеристики, влияющие на выбор системы дымоудаления

Работа его зависит от многих факторов, но одним из самых важных является его длина. Объяснить это можно тем, что на прямых участках дым, двигаясь набирает скорость, увеличивая тем самым поток.

Имеют значение при выборе и другие характеристики:

Сечение
Гладкость внутренних стенок трубы
Диаметр дымохода у твердотопливного котла

Тяга зависит от количества горизонтально расположенных участков, поворотов, сужений. Поэтому идеальным считается прямой вертикальный дымоход.

Так как температура выходящих газов может быть в пределах от 70 до 1000° С, то нужно обязательно учитывать термостойкость материалов, из которых будет выполнена конструкция.

Обращаем внимание на основные моменты

Обустройство дымохода для твердотопливных котлов дело достаточно сложное, поэтому не имея необходимых знаний по котельному оборудованию лучше доверить выбор и монтаж специалистам.

Решив сэкономить средства и сделать это самостоятельно важно правильно подобрать конструкцию.Начните с материала дымоотвода. Это может быть нержавейка с молибденом или сэндвич-труба. Помимо классических вариантов существует масса других, но не все они подойдут для твердотопливного оборудования

Помимо классических вариантов существует масса других, но не все они подойдут для твердотопливного оборудования.

Особое внимание специалисты советуют обратить и на форму конструкции. Оптимальным у твердотопливного котла является цилиндрический дымоход. Допустимо использование и более сложных моделей, но в дальнейшем они требуют частого обслуживания и чистки

Допустимо использование и более сложных моделей, но в дальнейшем они требуют частого обслуживания и чистки.

Диаметр рассчитайте по характеристикам котла, а длину согласно строительным нормативам. Для вычислений существуют специальные программы, способные наиболее точно рассчитать все размеры.

Не забывайте! Недопустимым считается вывод в одну системы дымоудаления двух агрегатов. Схема дымохода для котла твердотопливного предполагает для каждого устройства свою модель.

Возможно вы захотите внести некоторые изменения в конструкцию, способную улучшить характеристики котла. Можно горизонтальные участки расположить под уклон – это позволит поддерживать тягу постоянной не снижая.

В процесс оборудования дымохода соблюдайте все требования, регламентируемые нормативными документами. Ведь от его работы зависит, порой, жизнь людей

Выбор системы дымоудаления – самостоятельно или доверить профессионалам?

По своему принципу действия твердотопливные котлы мало чем отличаются от обычных дровяных печей. Значит хороший дымоход сможет сделать и профессиональный печник. Конечно в рамках одной статьи все требования к выполнению такой конструкции не отобразишь.

Стоит отметить лишь, что главным при оборудовании дымоотвода является соблюдение требований нормативных документов

Особое внимание должно быть уделено местам прохода труб через перекрытия и кровлю. Нужно правильно топить агрегат, не подкладывая в него дрова бесконечно, иначе недалеко до пожара. Какие дымоходы для твердотопливных котлов нужно выбирать? Ответить однозначно невозможно

Какие дымоходы для твердотопливных котлов нужно выбирать? Ответить однозначно невозможно.

Многие характеристики зависят от:

Материала
Архитектурных особенностей строения

Возможно стоит обратить внимание на сэндвич-трубы. Они самые долговечные, а имея гладкие внутренние стенки трубы, обеспечивают прекрасную тягу. Отложения сажи в них небольшие – значит чистить придется достаточно редко

Отложения сажи в них небольшие – значит чистить придется достаточно редко.

Принято считать, что самая дешевая кирпичная конструкция, так как потребуются затраты только на приобретение материала. На самом деле это вопрос спорный. Обустраивая такой дымоход у пиролизного котла вы используете кирпич, раствор и это с учетом фундамента, а еще стоимость работ – так что считайте сами.

Но в любом случае, какой вариант вы бы не выбрали, стоит обратиться за консультацией к профессионалам, особенно по вопросам соблюдения правил пожарной безопасности.

Гарантировано качественный результат будет только в случае, если проектирование и монтаж выполнят специалисты. Тем более, что для этого потребуется намного меньше времени, чем если сделать дымоход для котла своими руками. Подумайте стоит ли идти на риск?

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

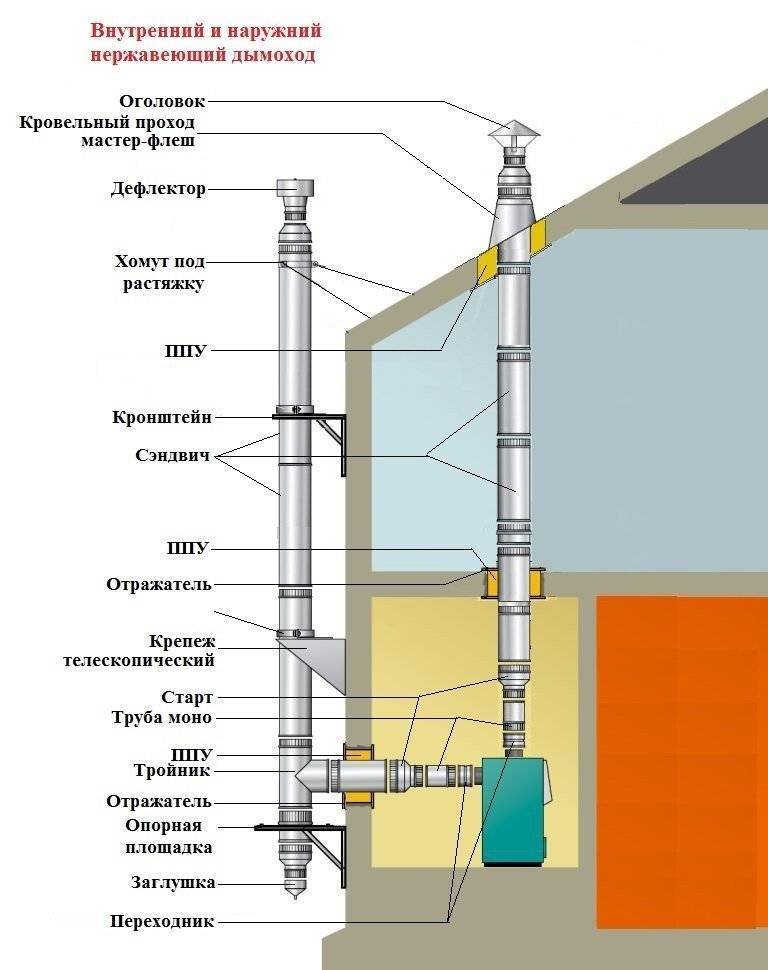

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
