Дымоход – важная составляющая отопительной системы
О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:
Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.
Атмосферный и коаксиальный дымоходы
В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери
Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.
Дымоходы могут проходить через перекрытия строения или по его наружной стене
Дымоходная труба должна быть установлена максимально близко к котлу.
Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.
Высота дымохода относительно конька крыши
Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.
Правильный дымоход для твердотопливного котла своими руками
Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.
Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?
Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.
Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.
Устройство дымохода
Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:
Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы — чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.
Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.
Правила монтажа
Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
Стенки не должны быть уже 10 см, включая изоляцию.
Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
Максимальная длина горизонтальных участков в системе – 1 м.
Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.
Как рассчитать диаметр дымохода для твердотопливного котла
Правильный дымоход для твердотопливного котла своими руками Как сделать дымоход для твердотопливного котла своими руками. Виды дымоходов для твердотопливного котла. Устройство дымохода и особенности монтажа.
Монтаж газового котла
Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.
Таблица 1. Монтаж газового котла
Шаги, фото
Описание
Шаг 1 – разметка стены
Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода. Совет! Дымоход можно направлять и в другую сторону.
Шаг 2 – сверление стен
Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки.
Шаг 3 – монтажная планка
Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей.
Шаг 4 – навешивание котла
Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций.
Шаг 5 – подключение газового контура
Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится. На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами. Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же
Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг.
Шаг 6 – контуры ГВС и СО
Далее подключаются контуры на отопление и ГВС
Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения.
Шаг 7 – установка дымохода
Правильный порядок сборки дымохода вам подскажет инструкция – различия есть от модели к модели, но, в общем, процесс идет так. Во внутренний патрубок котла вставляется манжета, которая эффективно отделит притяжную часть трубы от вытяжной. Затем одевается переходное колено. В стене труба будет свободно находиться в замурованной металлической гильзе – это обязательное условие. Все соединения дополнительно фиксируются прорезиненными хомутами. Гильза прикрывается при помощи резиновой декоративной накладки.
Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.
После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.
Выбор котла
Какой лучше напольный газовый котел купить для своего дома? Таким вопросом задаются практически все, кто сталкивается с его приобретением. В данном случае предстоит столкнуться со следующими вопросами:
- одноконтурный или двухконтурный;
- импортный или отечественный;
- с открытой горелкой или закрытой.
Решив все эти вопросы, встанет проблема определения мощности устройства. Следует заметить, что эта величина напрямую зависит от площади вашего дома, наличия в нём тёплых плов, которыми осуществляется обогрев некоторых помещений, количества проживающих и ещё целого ряда причин. Подробнее о выборе устройства для загородного дома смотрите в этом видео:
Для примерного ознакомления с методикой расчетов можно воспользоваться таблицей, приведённой ниже.
| Площадь дома, м2 | Отопление, кВт | Количество приборов | Количество человек | Стандартный ряд котлов, кВт НС/А/НД (расшифровка представлена ниже) |
|---|---|---|---|---|
| 100 | 19 | 10 | 4 | 26/25/26 |
| 150 | 20 | 11 | 4 | 26/25/26 |
| 200 | 26,5 | 17 | 4 | 31/34/35 |
| 250 | 27 | 20 | 6 | -/37/38 |
| 300 | 31 | 26 | 6 | -/45/45 |
| 350 | 34 | 30 | 6 | -/45/45 |
Соблюдайте меры безопасности при работе с газовым оборудованием
Решив поставить такое оборудование своими руками, для того чтобы оно выполняло качественный и экономичный обогрев помещения, следует учитывать, что природный газ является взрывоопасным и легко воспламеняемым веществом.
Поэтому даже если вы знаете, как установить напольные газовые котлы для отопления, делать это самостоятельно нельзя. Как говорилось ранее, для этого есть специально обученные лицензированные специалисты, которые выполнят эти работы правильно, а что самое главное – с соблюдением техники безопасности.
Документация по установке газового отопительного оборудования
Все нормы и правила по установке газового оборудования вы можете изучить в СНиП 31-02-2001. Там все изложено предельно понятно – по этим стандартам монтируется все оборудование в нашей стране. Для того чтобы узнать, как правильно оборудовать котельную, потребуется изучить еще один документ – СНиП 42-01-2002.
Знания нормативов СНиП для установки газового котла будет недостаточно. Дополнительно требуется внимательно изучить ТУ, являющиеся основанием для подключения газового оборудования к центральным подающим магистралям – по ним организуются все работы.
Владелец дома должен обратиться в контору, отвечающую за газоснабжение по месту расположения объекта недвижимости. В заявлении указывается предполагаемый расход газа – мощность всего установленного оборудования. Самостоятельно расчеты вам делать не придется – этим займутся работники службы, ориентируясь на нормативы СНиП, который мы упомянули ранее.
Среднесуточные показатели норм потребления следующие: для газовой плиты – половина куба в сутки; траты на систему ГВС – то же самое значение; отопление жилых площадей – 7-12 м³/с – тут большую роль играет площадь отапливаемых помещений.
Далее запрос будет рассмотрен специалистами, которые проверят возможность реализации подключения, составят персональные технические условия (ТУ) или выдадут заключение об отказе с мотивированным ответом. Вся эта процедура может растянуться от одной недели до месяца — тут все зависит от оперативности служащих
При возможности, принимайте все меры для их «мотивирования», так как многие, как это не обидно, пользуются своим положением.
Очень важно, чтобы все технические условия, выданные вам в организации, были неукоснительно соблюдены, иначе при сдаче объекта в эксплуатацию у вас возникнут проблемы — могут заставить все переделать и даже применить штрафные санкции.
Выданный документ с ТУ, фактически, является разрешением на проведение работ по установке котла. Если вы провели работу до его получения, то установка будет признана незаконной
Не стоит так поступать, так как нормы безопасности могут быть не соблюдены – цена этому слишком печальна, чтобы о ней говорить.
Проект установки газового котла
Следующим этапом на очереди будет составление проекта установки. Сделать его вам могут там же в Горгазе в проектном отделе или специализированной проектной организации, работающей по действующей лицензии. При составлении этого документа в обязательном порядке учитываются все нормы, указанные в технических условиях. Тут же будет разработана схема разведения газовых труб по дому и участку, точка их входа в дом и точка подключения к отопительному газовому котлу.
Проект также должен быть согласован с контролирующими органами. До этого момента приступать к монтажу строго запрещается. Для согласования он отправляется в отдел, который контролирует газоснабжение нужного района и дома в частности. Этот этап так и вовсе может занять около 3-х месяцев.
Когда проект отдается на согласование, к нему прилагаются следующие документы:
- Технический паспорт приобретенного котла и его инструкция по эксплуатации.
- Все прилагаемые к нему сертификаты соответствия – по техническим характеристикам и санитарным нормам.
- Результаты экспертизы, что оборудование соответствует всем нормам безопасности.
Все эти документы обязательно прилагаются к газовому оборудованию производителем – бегать за ними никуда не придется.
Если по каким-то причинам проект вам не согласовали, то вы получите мотивированный отказ с перечнем тех действий, которые нужно исполнить перед повторной подачей документов. Если все в порядке, ничто более не мешает вам приступать к установке вашего газового котла.
Крепление дымохода настенного котла
Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).
В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.
Правила проведения работ:
- Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
- Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.
При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.
Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором
Требования при монтаже прибора
Смонтированное газовое оборудование
Выполнить монтажные работы по размещению прибора на подготовленный участок пола или стены, его подключение к вентиляции и вывод дымохода домовладелец может выполнить самостоятельно. Однако безопаснее всего доверить выполнение этих работ профессионалам из специализированных организаций.
Непосредственное крепление и монтаж напольного оборудования осуществляется с учётом таких правил:
- минимальный отступ до противоположной стены – 1,25 м
- свободное пространство с обеих сторон для технического обслуживания – по 0,7 м
- просвет до стены – 5 см от задней стенки прибора
При установке на деревянный пол под прибор подкладывается несгораемый материал: кровельная сталь либо базальтовый картон. С 3 сторон подкладка выступает за габариты прибора на 10 см, спереди – на 70 см длиннее. Стены тоже обшивают плитами минерита, асбестовыми листами или листами оцинкованной стали толщиной более 1 мм.
Навесной газовый котёл
Если котёл навесной, то минимальные отступы должны иметь следующие значения:
- до потолка или нависающей конструкции – 45 см
- до пола – 30 см
- по бокам – 20 см
- до противоположной стены или другой преграды – 1 м
Навесной прибор в помещении из дерева тоже изолируется от стен несгораемым материалом на 100 мм выступающим за габариты. Длина стальной или асбестовой прокладки должна быть снизу больше длины котла на 700 мм. Толщина изоляционного материала в идеале составляет 3 см и больше.
Самые простые условия выдвигаются при установке парапетного прибора. Ключевое требование заключается в том, чтобы в помещении были оконный и дверной проёмы больше 80 см. Этот котёл считается ещё и самым безопасным, потому что система вентиляции и дымоотвода заключена в одной трубе.
Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)
Монтаж прибора
Как видно, перед тем как установить газовый котел в частном доме, владельцу недвижимости предстоит выполнить довольно большой объем работы. В ходе его реализации потребуется утвержденная схема установки газового котла в частном доме, регламентирующая все дальнейшие действия со стороны монтажников.
Главной отличительной особенностью настенных отопителей являются их компактные габариты.
Если обычный напольный котел нужно устанавливать на специальную подушку и при этом позаботиться о выделении достаточного количества свободного места вокруг прибора, то настенный аналог можно установить над другими бытовыми устройствами.
Главное, соблюдать некоторые требования
Одно из них оговаривает особенности навешивания прибора — важно чтобы от наружных стенок корпуса котла до других приборов и предметов интерьера было не менее 200 мм свободного места. При этом рядом не должны находиться воспламеняющиеся предметы, дверные проемы и окна
Также заранее следует подготовить источник электропитания — розетка должна располагаться возле отопителя, в противном случае собственнику придется использовать переноску.
Когда место установки котла одобрено, собственник должен проверить комплектацию прибора. В стандартном варианте она представлена следующими элементами:
- кронштейны;
- приспособления для монтажа;
- монтажный шаблон;
- инструкция пользователя.
Перед тем, как произойдет установка газовых котлов в частном доме цена которой составляет ориентировочно от 5 до 15 тысяч рублей, собственнику предстоит промыть все трубки и шланги, засорившиеся во время сборки и транспортировки котла.
Когда начинается монтаж газового котла в частном доме цена которого зависит от многих факторов, важно правильно выбрать высоту для засверливания кронштейнов. Рекомендуется поднимать котел от пола на высоту от 80 до 160 см
Когда планки установлены на стену, на них навешивается котел. Перекос устройства не допустим, поэтому необходимо взять строительный уровень или лазерную указку, и удостовериться в том, что котел навешен ровно.
Далее следует подключение трубопроводов к соответствующим патрубкам котла. На подачу воды желательно установить фильтр, оборудованный запорной арматурой. Также следует подключить к котлу трубопровод. Обязательно стоит использовать для этого металлические трубы и паронитовую прокладку.
Непосредственный запуск котла производиться представителями специальных служб, которые удостоверятся в правильности монтажа прибора и дадут добро на его полноценное использование.
Дымоход – важная составляющая отопительной системы
О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:
Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.
В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери
Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.
Дымоходная труба должна быть установлена максимально близко к котлу.
Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.
Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.
Где можно и где нельзя ставить газовый котел
Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:
- Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
- В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
- Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
- В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.
Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:
- Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
- Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
- Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
- Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.
При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:
- Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
- Пространство под котлом должно быть свободным.
- На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
- В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.
Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:
- Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
- В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
- Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.
Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:
- Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
- Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
- Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.
Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.
В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.
Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.
Как правильно обустроить котельную
Если газовый котел имеет открытую камеру сгорания или его мощность превышает 30 кВт, то установить его можно только в отдельном нежилом помещении, которое должно соответствовать стандартам и нормам, прописанным в СНиП. Чаще всего для этих целей выбирается помещение в подвале, но помните, что так поступить можно только в том случае, если дом у вас одноквартирный.
- Выбрать мощность котла вы вольны по своему усмотрению.
- Общая площадь котельной не должна быть меньше 4 квадратов. Про объем мы уже писали.
- Минимальная высота потолка составляет 220 см – лучше 250.
В котельной обязательно предусматривается окно для естественного освещения. Его размер также важен — 0,3 м² на каждые 10 кубов объема помещения, но не менее 0,5 квадрата.
- Ширина входной двери не должна быть меньше 80-ти см. Расстояние от нее до котла нужно оставить свободным, минимум на 1 метр.
- Пол нужно вывести по уровню, что позволит ровно поставить котел. Благодаря этому он будет во время работы издавать намного меньше шума. Будет меньше вибраций, что позволит дольше сохранять все винтовые соединения, подходящие к котлу.
- Стены отделываются только негорючими материалами – обычно это штукатурка и побелка или кафель. Если котел примыкает к каким-либо поверхностях, то в промежутках рекомендуется проложить теплоизоляционные материалы. Под котлом настилается лист железа или кладется керамическая плитка.
В котельную проводится холодная вода и канализация – тут, думаем, комментарии излишне. Хотя не все поймут, для чего нужна канализация. Требуется она для слива теплоносителя из системы отопления.
- Также проводится и электричество. Используемые розетки должны быть с контуром заземления, подключенного соответствующим образом. Эта мера нужна во избежание поражений электрическим током.
- Обустраивается система дымохода – его тип зависит от вида котла. К дымоходу нужен открытый доступ, чтобы была возможность проводить ревизию оборудования при необходимости.
Монтаж напольного котла
Монтаж газового котла напольного типа производится в следующем порядке:
- Формирование надежного основания. Для мощных котлов необходим монолитный бетонный фундамент, а для маломощного оборудования – металлический лист.
- Установка котла после проверки горизонтальности основания с помощью уровня.
- Присоединение котла к дымоходу и проверка наличия необходимой тяги.

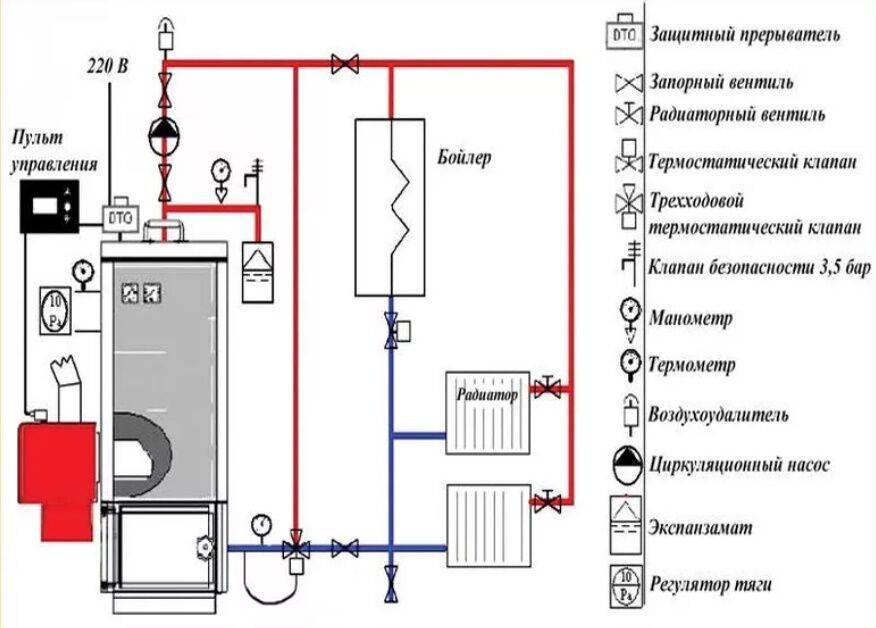

- Присоединение труб отопительной системы. Установка фильтра очистки и жесткости воды, а также запорных элементов в соответствии с инструкцией. Обычно ставятся шаровые клапаны.
- Подведение и присоединение водопровода при наличии второго контура.
- Подключение к газовому трубопроводу.
- Подведение электрической сети.
При монтаже оборудования следует помнить, что врезка в газовую магистраль может производиться только специалистом, имеющим специальный допуск.
