Классификация и маркировка электрических шинопроводов

Цветовое и буквенное обозначение проводников и шин

  1. РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов должны иметь:

    • проводники защитного заземления во всех электроустановках, а также
  2. нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины.
  3. N и голубым цветом обозначаются нулевые рабочие (нейтральные) проводники.
  4. PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах должны иметь совмещенные нулевые защитные и нулевые рабочие проводники.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!) :

  1. при переменном трехфазном токе:

    • фазы А — желтым,
  2. фазы В — зеленым,
  3. фазы С — красным;
  4. при переменном однофазном токе:

    • шина В, присоединенная к концу обмотки источника питания, — красным цветом,
  5. шина А, присоединенная к началу обмотки источника питания, — желтым цветом.
  6. Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
  7. при постоянном токе:

    • положительная шина (+) — красным,
  8. отрицательная (-) — синим и
  9. нулевая рабочая М — голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

  1. Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
  2. Согласно п. 5.2.1 ГОСТ Р 50462-2009 для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

Цветовое и буквенное обозначение проводников и шин

Цифровая и буквенная маркировка проводов – Цифровая и буквенная маркировка проводов

  1. РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов должны иметь:

    • проводники защитного заземления во всех электроустановках, а также
    • нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины.
  2. N и голубым цветом обозначаются нулевые рабочие (нейтральные) проводники.
  3. PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах должны иметь совмещенные нулевые защитные и нулевые рабочие проводники.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!):

  1. при переменном трехфазном токе:

    • фазы А – желтым,
    • фазы В – зеленым,
    • фазы С – красным;
  2. при переменном однофазном токе:

    • шина В, присоединенная к концу обмотки источника питания, – красным цветом,
    • шина А, присоединенная к началу обмотки источника питания, – желтым цветом.
    • Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
  3. при постоянном токе:

    • положительная шина (+) – красным,
    • отрицательная (-) – синим и
    • нулевая рабочая М – голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Замечания

  1. Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
  2. Согласно п. 5.2.1  для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

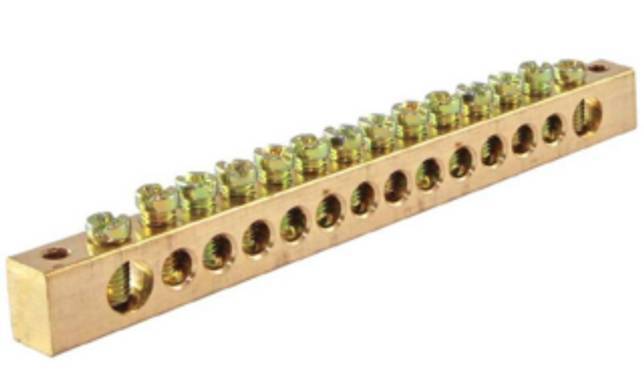

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

  1. Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
  2. Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
  3. Значительно повысить эффективное использование защитных автоматических устройств.
  4. Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.

Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть

Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Conti.eContact

Conti.eContact — инновационная шина для электриков и гибридов.

Серия Conti.eContact уверенно входит в число ведущих производителей в сегменте шин для электромобилей. Современная шина доступна в двух версиях — Electro для электриков и Hybrid для гибридных автомобилей. Обе версии соответствуют самым важным предположениям — они тихие и экономичные.

Их наиболее важным преимуществом является длительная езда на одной машине. Это было достигнуто благодаря использованию инновационной аэродинамической конструкции боковой стенки со структурой мяча для гольфа. Обе модели предлагаются Continental в необычном, но характерном для размеров EV.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Если проводник произведен без корпуса, в таком случае его монтаж производят на изоляторах.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Виды шинопроводов

Далее рассмотрим классификацию шинопровода по способу применения.

Распределительный и магистральный шинопровод

Распределительный (магистральный) шинопровод предназначен для передачи электроэнергии от ГРЩ (ВРУ) до крупных потребителей, распределительных и групповых щитов. Также при помощи шинопровода выполняется передача электроэнергии от трансформатора к ГРЩ (ВРУ).

Прямая передающая секция шинопровода

Прямая распределительная секция

Распределительная секция шинопровода может содержать до шести (по три с каждой стороны) гнёзд для подключения коробок отбора мощности. Конструктивно гнёзда реализованы так, что подключение и отключение коробок отбора мощности возможно без снятия напряжение с шинопровода. Это обеспечивает повышает бесперебойность электроснабжение и эксплуатационные характеристики схемы электроснабжения. Также коробка отбора мощности может быть установлена в стык секций шинопровода. Но для её монтажа и демонтажа необходимо снять напряжение с шинопровода.

Максимальный номинал коробок, устанавливаемых в гнездо шинопровода составляет 630 А. Коробки, устанавливаемые в стык секций шинопровода, имеют номинал до 1250 А.

Прямые передающие секции для связи «Трансформатор — ГРЩ(ВРУ)», а также на участках линии, где не требуется подключение потребителей и «съем» мощности. Существует соблазн выполнить трассу шинопровода только из распределительных секций, но они заметно дороже передающих секций, поэтому трассу шинопровода выполняют из передающих секций, а в местах расположения потребителей устанавливают прямые распределительные секции.

Троллейный шинопровод

Троллейный шинопровод используют для электроснабжения кран-балок, мостовых кранов, тельферов и другого подвижного оборудования. Корпус шинопровода П-образной формы изготавливают из оцинкованной стали либо пластика. Внутри расположены шины. Внутрь шинопровода вставляется тележка-токосъемник (отсюда и название шинопровода trolley — тележка с англ.).

Осветительный шинопровод

Осветительный шинопровод — общее название для трековых шинопроводов и распределительных шинопроводов малой мощности.

Распределительный шинопровод для сетей освещения

Распределительный шинопровод малой мощности (номинальные токи 25 А, 32 А, 40 А) в основном используют для построения сетей освещения, поэтому его часто называют осветительным шинопроводом.

Корпус шинопровода изготавливают из оцинкованной стали. Корпус используется в качестве PE-проводника. Внутри корпуса расположены шины (от двух до шести проводников). Также изготавливают двойные осветительные шинопроводы.

По обеим сторонам корпуса расположены гнёзда для подключение светильников либо другого оборудования. Шинопроводы комплектуют специальными разъемами-вилками.

Шинопровод является самонесущим элементом, что позволяет монтировать светильники прямо на него. Являет хорошей альтернативой системе «кабельный лоток + кабель».

Кроме построения сетей освещения применяется для подключения маломощного оборудования на конвейерах, а также на швейных фабриках.

Осветительный шинопровод для трековых светильников

Осветительный шинопровод для трековых светильников применяют для освещения жилых и коммерческих помещений, там, где нужна гибкость светотехнических решений. Корпус изготавливают из пластика, оцинкованной стали либо экструдированного алюминия. Внутри корпуса расположены медные шины. По конструкции аналогичен троллейному шинопроводу, с тем лишь отличием, что вместо тележки-токосъемника устанавливаются трековые светильники.

Трековые светильники на шинопроводе устанавливают в необходимом месте и их с лёгкостью можно перемещать вдоль всей линии шинопровода. Практически идеальный вариант для магазинов, бутиков и выставочных площадей, где нужно подсветить какую-то зону и возможна частая смена экспозиции.

Маркировка при переменном трехфазном токе

Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.

Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

В случае с трехфазным током маркировка будет выглядеть так:

Фаза «А» окрашивается в желтый цвет.

Фаза «В» окрашивается зеленым цветом.

Фаза «С» окрашивается красным цветом.

Преимущества использования шинопроводов

Шина электрическая более удобна в применении, чем группа проводов

Применение шины в электрике вместо кабельной продукции обеспечивает существенную экономию материальных, энергетических и трудовых ресурсов:

  • Монтаж занимает в 2 раза меньше времени, чем прокладка кабеля.
  • Срок службы – до 30 лет без необходимости сложного технического обслуживания.
  • Гибкая конфигурация позволяет выполнить качественный и безопасный монтаж сети в зависимости от пути ее пролегания.
  • Шинопровод имеет более эстетичный вид, чем групповая прокладка провода.
  • Экранирование проводника исключает воздействие электромагнитного поля на расположенную рядом офисную технику.
  • Конструкция пожаробезопасна и соответствует требованиям безопасности для уровня защиты IP55.

Это интересно: Какая Разболтовка на Шкода Октавия а5

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Особенности применения шинопровода

Преимущества и недостатки шинопровода перед кабелем

Преимущества шинопровода:

  • Скорость монтажа выше по сравнению с кабелем.
  • Наглядность. Линия шинопровод заменяет несколько кабелей. В нужных местах установлены отводные коробки (блоки отбора мощности), видно откуда и куда подводится электроэнергия. Не возникает вопроса «А что это за кабель и куда он идёт?».
  • Трасса шинопровода более компактна и занимает меньше места по сравнению с кабельной линией той же пропускной способности, имеет более эстетичный внешний вид.
  • Шинопровод может быть быстро демонтирован и повторно использован на другом объекте. С кабельной трассой не всегда такое возможно.
  • Экономия электроэнергии:
    • за счет меньшего сопротивления
    • за счет лучшего теплоотвода (металлический корпус)
  • Конструкция шинопровода является пожаробезопасной
  • За счет металлического корпуса экранируют электромагнитное поле и имеют лучшие показатели по электромагнитной совместимости
  • Экологически более безопасны
  • Дешевле в реализации при грамотном подходе к проектированию
  • Эстетически более приятно выглядит: по заказу на заводе могут покрасить корпус шинопровода в белый, черный или любой другой цвет.

Недостатки:

  • Долгий срок поставки по сравнению с кабелем. Шинопровод — не складская позиция, его изготавливают специально под ваш проект.
  • Систему шинопроводов должен проектировать высококлассный специалист. Есть много нюансов, а ошибка в проектировании или неоптимальное проектное решение может дорого обойтись при реализации объекта (как дополнительные денежные траты, так и дополнительные временные потери).

Шинопровод или кабель, что дешевле?

Чтобы правильно ответить на это вопрос, надо корректно сравнивать. Часто сравнение проводят некорректно, задавая вопрос: «А сколько стоит метр шинопровода?», держа в уме стоимость метра кабеля той же пропускной способности. Почему такой вопрос некорректен и есть ли всё-таки какая-то стоимость у метра шинопровода? Давайте разберёмся.

Вы можете назвать стоимость метра ГРЩ? Не можете, потому что это абсолютно глупый и некорректный вопрос. Точно также и с шинопроводом.

Надо помнить, что шинопровод — это оборудование. Прямая секция нестандартной длины будет стоить примерно столько же как и стандартная трехметровая секция. Поворотный элемент будет стоить немного дешевле трехметровой секции (а у него длина не более полуметра). А есть еще отводные и фидерные блоки, компенсаторы расширения, секции чередования фаз и др. элементы.

И всё-таки стоимость метра шинопровода определить можно. Нужно определить стоимость всей системы и разделить на суммарную длину линий. Получится некая усреднённая цена — стоимость условного метра шинопровода. Правда, она справедлива только для конкретного объекта.

Тем не менее, сравнивать эту усреднённую цену метра шинопровода с ценой метра кабеля некорректно: кабель в воздухе висеть не будет и сам себя не смонтирует.

Для корректного сравнения реализации системы электроснабжения на шинопроводе и традиционным способом (кабель на лотках) требуется сравнить:

  1. Стоимость шинопровода + стоимость монтажа шинопровода + стоимость щитового оборудования.
  2. Стоимость кабеля + стоимость кабельных конструкций + стоимость монтажа кабельных конструкций + стоимость монтажа кабеля + стоимость щитового оборудования.

Вот в таком виде сравнение будет корректным. Параллельно посчитайте время монтажа. У шинопровода она будет меньше.

Небольшое пояснение по поводу учета щитового оборудования. Дело в том, что одна линия шинопровода может заменить несколько десятков кабельных линий. Соответственно, в ГРЩ (ВРУ) нужно будет вместо десятка автоматов установить один, но мощнее. Дополнительно экономим на габаритах и ошиновке щита.

Высококлассный специалист сможет удешевить реализацию объекта, переработав проект и заменив стандартное решение «лоток + кабель» на шинопровод. Мне удавалось снизить стоимость реализации проекта на 20% за счет изменения технического решения на, казалось-бы, «дорогой» шинопровод.

Что такое секции шин и насколько они важны для функционирования шинопроводов?

В технической литературе имеется определение «секций шин», и оно звучит следующим образом: секции шин – это определенные части системы шин, отделенные друг от друга коммутационными аппаратами. В сущесвующих ГОСТах прописаны различные типы секционирования. И чаще всего выделяют шесть типовых форм секционирования, а именно:

  1. Системы шин без внутреннего разделения, когда главная шина, вводные и выводные функциональные блоки, распределительные шины функционируют одной системой, не разделяются на блоки перегородками или барьерами.
  2. Системы шин с разделением шин и узлов функционирования, но при этом зажимы для внешних проводников от шин не разделяются барьерами из металла или пластика.
  3. Сегментирование шин и функциональных узлов с зажимами внешних проводников.
  4. Разделение функциональных узлов друг от друга, а также от имеющихся шин. Дополнительно барьерами отделены зажимы внешних проводников от блоков, но с шинами у них остается взаимосвязь.
  5. Разделение всех имеющихся в системе функциональных узлов друг от друга, а также от шин. Зажимы внешних проводников находятся в одном блоке, поэтому отделены и от шин, и от функциональных узлов. При таком сегментировании легко проводить испытания секции сборных шин, ее ремонтировать и вводить в эксплуатацию.
  6. Система шин, когда функциональные узлы находятся в одном отсеке с зажимами внешних проводников.

Таким образом, существует шесть типов сегментирования, когда проявляются разные варианты изоляции и взаимодействия главной шины, функциональных блоков, распределительных шин, зажимов для отходящих проводников. При любой комплектации система шин работоспособна.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
