Как сделать теплые стены

Косметическая отделка

Несомненно, стены с вмонтированной системой отопления нуждаются в финишной отделке. При выборе отделки надо понимать, что размещение на греющей поверхности снижает её срок службы. Поэтому, приобретая материал, следует убедиться, что он совместим с нагревательными устройствами.

К примеру, ненадлежащего типа обои или ламинат установленные на такую поверхность, могут отвалиться через несколько месяцев

Если используется в качестве отделки в ванной керамическая плитка, то важно подобрать правильный клеевой состав, чтобы плитка не посыпалась

Если это кабельный обогрев или стержневые маты, то тёплый пол после проверки покрываются двумя слоями бетонной штукатурки. Только когда она высохнет — через 4 недели, на поверхность можно клеить обои или плитку.

Важно помнить, что на инфракрасную плёнку нельзя наносить плиточный клей, поэтому рекомендована гипсокартонная отделка. Кроме того, это практически единственный вид отделки, который выдерживает воздействия тепла

Подводя итог можно сказать, что систему «тёплые стены» можно монтировать на любую поверхность. Но это потребует серьёзных вложений, технических знаний и навыков. Устанавливая такой обогрев на стене, главное соблюдать инструкцию, и тогда устройство прослужит вам долго.

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

  • К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
  • К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
  • Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.
  • Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.

    Схема подключения одножильного кабеля для теплого пола Теплолюкс

  • После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
  • Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
  • На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Термостатический клапан

Устройство регулирует температуру теплоносителя в «обратке». На практике применяют два варианта подключения ВТП через термостатический клапан.

Первая схема

Котел → Контур → Термостатический клапан → Котел

На практике это выглядит так:

°С
Теплоноситель на выходе из котла60
Показание термоголовки20
Средняя достигнутая температура30–35

На входе в контур вода слишком горячая, а на выходе заметно остывшая. В зависимости от толщины стяжки, вида напольного покрытия и шага трубы поверхность пола прогревается неодинаково. Нужные параметры, достигаются только в центре. На остывание воды с 60 до 20 градусов уходит много времени, потому что скорость воды низкая. Подключение через термостатический клапан подходит только для маленьких площадей – санузла, коридора.

Вторая схема

Радиатор → Контур → Термостатический клапан → Котел

°С
Теплоноситель на выходе из радиатора45
Показание термоголовки25
Средняя достигнутая температура30–35

Преимущества подключения ВТП после радиатора:

  • Меньшая разница температуры на входе и выходе.
  • Большая скорость движения воды.
  • Равномерный прогрев пола.

Остаются ограничения по регулированию и зависимость от радиаторов. В случае с санузлом, такое отопление можно подключить через полотенцесушитель.

Почему выгодно делать тёплые полы?

Основное преимущество тёплых полов от всех остальных видов отопления заключается в том, что они скрыты от глаз и идеально подходят для семей, где есть маленькие дети. Кроме того, что малыши могут безопасно для здоровья ползать, они не обожгутся об источники тепла, которые надёжно спрятаны под финишным покрытием. По помещению, где установлены тёплые полы, не «гуляют» сквозняки.

Тёплые полы снижают расходы на отопление в домах с очень высокими потолками, где сложно рационально организовать отопление всего объёма помещения. В квартирах, которые находятся на первом этаже, над сырыми холодными подвалами, тёплые полы обеспечат комфортный микроклимат.

Кроме того, они не сушат воздух, а это особенно ценят чувствительные люди, склонные к аллергии. Когда тёплые полы являются автономным видом обогрева, они выручат в холодные дни межсезонья. Керамическая плитка даже при самой хорошей системе отопления остаётся холодной, и здесь выручит применение тёплых полов.

Таким образом, решение смонтировать тёплые полы идёт во благо здоровью членов семьи

Важно выбрать, какую систему лучше применить.

Минусы водяного тёплого пола

  1. Тепловые потери помещения, где смонтирован тёплый пол, должны быть меньше 100 Вт/м2.

    Вывод: при более высоких теплопотерях придётся либо утеплять дом, либо монтировать комбинированное отопление (водяной тёплый пол плюс радиаторы).

  2. Не всегда возможно смонтировать водяной тёплый пол в многоквартирных домах, где однотрубные системы отопления. Ну, или хотя бы нужно знать, как такое подключение сделать правильно и без всяких конфликтов ни с соседями, ни с коммунальщиками (об этом рассказано подробно в статье про монтаж водяного тёплого пола в квартире).

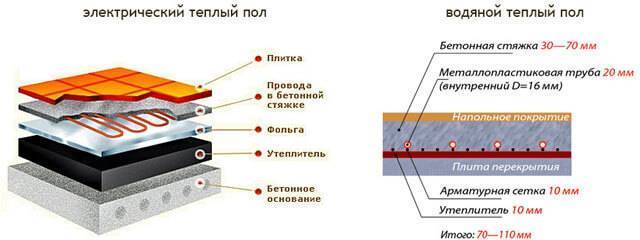

  3. Большая толщина бетонной стяжки над тёплым полом. Если такое отопление на втором этаже или выше, то уровень пола поднимется на ~10 см. На первом же этаже или на цокольном итого больше — на 14-20 см. Иными словами, замышляя в старой квартире (доме) отопление водяным тёплым полом, готовьтесь к другими глобальным работам, связанным с переустановкой дверей. И ещё: бетонная стяжки тёплого пола увеличит нагрузку на перекрытия и другие конструкции… вы уверены, что они выдержат? На чём держится такая ваша уверенность? Подумайте.
  4. Монтаж водяного тёплого пола и материалы для него дороже, чем для радиаторного отопления. Правда, эти траты потом окупаются за счёт экономии энергоресурсов, о чём я писал выше.

Есть ещё несколько минусов теплых полов, которые нужно учесть обязательно. Перечислю их.

  1. Любой тёплый пол (не обязательно водяной) – не лучшая система отопления для помещений, в которых люди находятся постоянно. Удивлены? Объясню почему. Увы, почти всё в мире имеет оборотную сторону.

Так вот, вопреки всё той же известной поговорке (или пословице? — никак не запомню, в чём разница), ноги не всегда нужно держать в тепле. В смысле, не всё время! К нагретым участкам тела кровь приливает, это хорошо всем известно. И ноги, находясь всё время в тепле, не отдыхают, вены не отдыхают… Результат – заболевание вен из-за их постоянной расширенности.

Вывод: находиться в помещении с тёплым полом нужно ограниченное время. То есть, делайте такое отопление в прихожей, санузле, в любом проходном коридорчике, в бане, в гардеробной… там, где бываете редко или недолго.

Об отсутствии перемешивания слоёв воздуха я упоминал в плюсах тёплого пола. Но это же и минус, т. к. нельзя сделать нормальную естественную вентиляцию. А вот с радиаторами естественная вентиляция возможна.

Вывод: проектируя теплые полы, проектируйте и принудительную вентиляцию со всеми её «прелестями» (привязкой к электросети, шумом, дополнительными тратами… это вам в продолжении темы экономичности), иначе воздух в такой комнате будет спёртым.

Не всяким материалом можно застилать тёплый пол. Поэтому нужно знать следующее.

Нужно различать два понятия, похожие по звучанию, но разные по смыслу: «комфортный пол» и «тёплый пол». В чём разница?

В чём разница?

Комфортный пол имеет температуру 20…22 градуса и подходит только для межсезонья. А вот в настоящие зимние холода с обогревом не справится. И тогда понадобится дополнительное отопление (радиаторное, воздушное или ещё какое). Для покрытия комфортного пола дерево вполне подходит.

А вот в тёплом полу теплоноситель нагревается до 55 градуосв. И покрывать деревом такой пол нельзя! Дерево от высокой температуры потрескается. Но если не греть, тогда, опять-таки, в морозы такая система отопления не справится.

И хотя о покрытиях для тёплого пола есть отельный раздел, пару слов скажу здесь. В качестве покрытий для тёплого пола нужно брать только натуральные материалы: ковролин из натурального материала, керамоплитку, линолеум – тоже из чего-то натурального, а не из ПВХ, паркет и паркетную доску и т. п.). Ненатуральные материалы содержат разные вредные вещества, которые при нагреве будут испаряться… впрочем, они испаряются и без нагрева. Оно вам надо?

Что ж, полагаю, теперь, зная все за и против водяного тёплого пола, вы сможете сделать выбор осознанный, а не «потому что все». Далее рассмотрим вопрос энергосбережения при отоплении водяным тёплым полом.

отопление водяным тёплым полом

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Достоинства и недостатки теплого пола

Если установить датчик, температура будет регулироваться автоматически

Популярность электрического обогрева пола объясняется его многочисленными достоинствами:

  • Комфортная схема распределения тепла. За счет работы системы нагревается вся поверхность пола. Большая площадь отдачи обеспечивает одинаковую температуру в разных частях комнаты. При использовании радиаторов пол остается холодным, что доставляет дискомфорт владельцам квартиры или дома. С кабельным и инфракрасным обогревом ситуация кардинально меняется. Наиболее приятная температура оказывается внизу.
  • Скрытый монтаж – система не нарушает интерьер помещения, не требует свободного места.
  • Из-за небольшой температуры конвекционные потоки от нагретой поверхности слабые, они не поднимают микрочастицы пыли.
  • Универсальность – электрические теплые полы можно сделать в любом помещении. Конструкция не утяжеляет перекрытия, не требует процедуры согласования.
  • При профессиональном монтаже система пожаробезопасна.
  • Электрические теплые полы оснащаются устройствами точной регулировки, позволяющими индивидуально выбирать температуру.

Установка нагревательных матов или инфракрасной пленки не вызовет затруднений. Владелец дома может сам справиться с монтажом.

К недостаткам относят расходы на электричество, сложность ремонта и повышение уровня пола при укладке нагревательного кабеля.

Недостатки системы XL-PIPE

У системы XL-PIPE на всем протяжении температура жидкости, а значит и пола, одинаковая. Это является недостатком всех электрических систем. Основная наша задача, при монтаже отопления, сделать преграду холоду, которая идет от наружного контура (стен, окон, дверей). Поэтому, необходимо максимальную температуру подавать именно в эти места. Нет смысла греть внутренние стены. В этом смысле обычный водяной теплый пол так и устроен. Температура теплоносителя уменьшается по мере удаления трубы от стен, делая комфортным всю площадь помещения.

Системе XL-PIPE запирания не страшны. Согласен, что в обычном водяном полу бывают запирания контуров, но происходит это от неправильного расчета системы и не квалифицированного ее монтажа.

Для обслуживания системы XL-PIPE предусмотрены специальные технические коробки, которые монтируются вровень с покрытием пола и предназначены для его обслуживания. Вам сразу надо настроиться, что у вас в комнате будет такая коробка, а если контуров несколько, то не одна.

У системы XL-PIPE контура уже нарезаны на заводе и поставляются в готовом виде. Это говорит о том, что точно подобрать систему согласно расчета вам никогда не удастся. Вы будете вынуждены всегда купить больше, а это затраты на саму трубу, а потом и на электричество.

Система XL-PIPE работает только на отопление, в то время как используемый для нагрева теплоносителя в водяном теплом полу котел, может одновременно работать в системе горячего водоснабжения.

Будьте готовы, что компании, которые работаю с системой XL-PIPE, откажут вам в общестроительных работах (заливка стяжки), как это произошло со мной. В этом случае вам придется или самим приобретать пенополистирол, сетку, смесь и делать стяжку или искать еще одну компанию.

«Энергоэффективность» системы XL-PIPE

Энергоэффективность по сравнению с кабельным электрическим полом. Как достоинство, производитель делает упор на то, что теплоноситель внутри труб аккумулирует тепло, что позволяет системе остывать в 2 раза медленнее кабельных полов. На мой взгляд полное лукавство, т.к. в системе между полом и кабелем появилась вода, на нагрев которой надо потратить дополнительную энергию. К тому же, теплоноситель значительно не влияет на скорость остывания пола. Все будет зависеть от материала которым будет укрыт ваш пол. При включении система будет всегда потреблять заложенную в нее мощность, в то время как многие электрические котлы можно ступенчато настраивать по мощности и подключать ее по необходимости.

Теплоноситель для системы XL-PIPE

В системе XL-PIPE в качестве теплоносителя используется антифриз специального состава. Производитель не говорит какой. Скорее всего это связано с пузырьковым кипением, которое производитель преподносит как достоинство, умалчивая, что у пузырькового кипения в замкнутой среде есть и недостатки. Устанавливая в своем доме эту систему вы будите навсегда привязаны к поставщику этого теплоносителя. В обычные водяные полы заливается автомобильный антифриз на этиленгликолевой основе, который можно купить в любом магазине автозапчастей.

Монтаж системы XL-PIPE

При заливке стяжки, в обычных водяных полах создается избыточное давление в трубе, для того, чтобы бетон своим весом не деформировал трубу. Здесь вы этого сделать не сможете. Теоретически, при сжатии трубы кабель может соприкасаться с трубой, избыточно нагревая ее стенки. Какие последствия при этом могут быть, предугадать невозможно.

Инертность системы XL-PIPE

Система предназначена для постоянного проживания, так как нагрев пола занимает значительное время. Если вы бываете в доме наездами, эта система не ваш вариант. Система с обычными водяными полами и котлом, позволяет в этом случае устанавливать дополнительные радиаторы, которые быстро нагреют воздух в комнате пока теплые полы не возьмут на себя основную функцию.

Надеюсь, что эта статья поможет вам разобраться, что представляет собой система жидкостных теплых полов XL-PIPE. В следующей статье я расскажу о том, как настроить отопление в частном доме.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Схемы отопления дома водяным теплым полом: преимущества и недостатки

Выделяют три основных типа укладки контура водяного пола.

Наиболее простой в монтаже способ – «змейка». Главный недостаток – существенная разница температур на входе и выходе из контура, достигающая 10оС. Циркуляция воды от подающего коллектора к обратному сопровождается падением температуры. Укладку «змейкой» целесообразно использовать в помещениях, для которых необходимо обеспечить постепенное уменьшение температуры от периферии к центральной части.

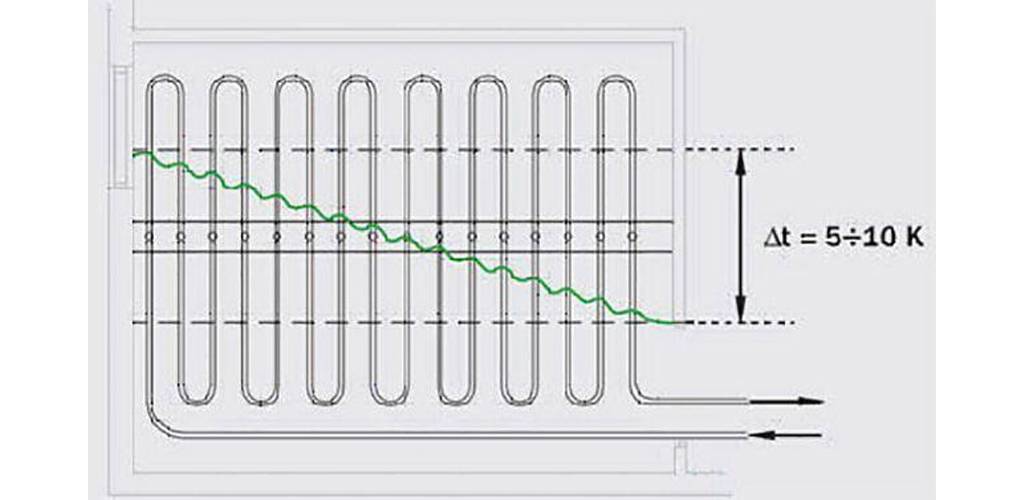

Рис. 2. Укладка трубопроводов водяного пола методом «змейки»

Более сложный монтаж характерен для укладки контуров «улиткой», который используют в 90% случаев. Он позволяет получить равномерное распределение энергии по всей площади пола за счет того, что обратный и подающий контуры проходят внутри друг друга. Небольшой температурный перепад нивелируется массивной стяжкой.

Рис. 3. Укладка контуров методом «улитки»

Нередко применяют комбинированный способ, когда по периметру помещения трубы укладывают «змейкой», а в центральной части – «улиткой». Такой метод способствует рациональному распределению материала, помогает настроить нужный режим обогрева.

В каждом из способов шаг укладки может меняться от периферии к центру. В краевых зонах он варьирует от 100 до 150 мм, в средней части – от 200 до 300 мм. Переменный шаг укладки обеспечивает более интенсивный нагрев периметра.

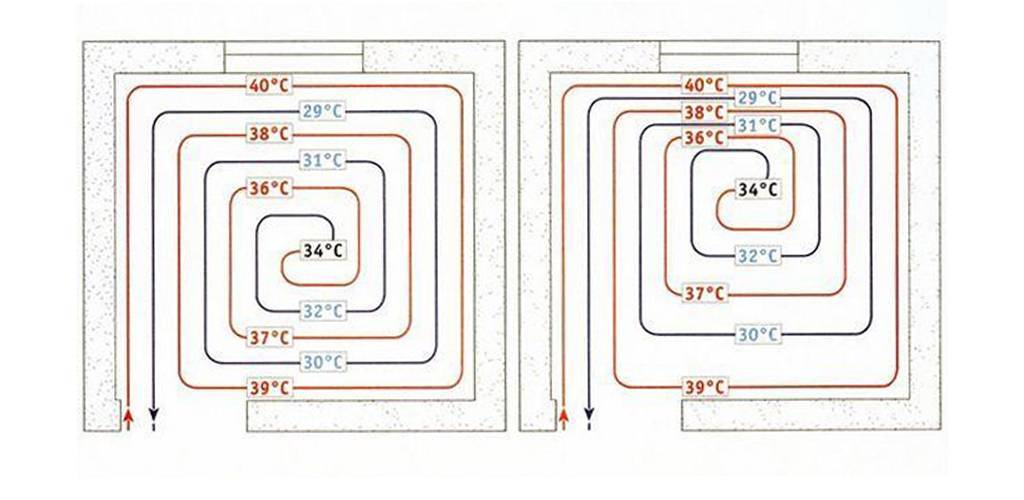

Рис. 4. Раскладка контура «улиткой» с постоянным (слева) и переменным (справа) шагом

Правила разделения площади на контуры водяного пола:

  1. Максимальная площадь, обогреваемая одним контуром – 16-40 м2.
  2. Отдельная регулировка каждой комнаты. Сеть трубопроводов не должна переходить из одного помещения в другое. Исключение из правил допускается для санузлов, если ванная и туалет расположены рядом.
  3. Демпферную ленту прокладывают между двумя контурами, по периферии помещения и между комнатами. После заливки стяжки она компенсирует тепловое расширение.
  4. Максимально допустимая протяженность стороны контура – 8 м.

Для расчета длины петель и раскладки контуров используют специальные компьютерные программы.

Как монтируется теплый пол Unimat Aqua Caleo

Монтаж электро водяного отопления пола Unimat Aqua выполняют следующим образом:

  1. Подготовка чернового основания такая же как и для XL Pipe: уборка, удаление неровностей.
  2. Подготавливают место на стене для терморегулятора.
  3. На черновом основании делают штробу для температурного датчика.
  4. Раскладывают теплоотражающие пластины. Скрепляют их между собой скобами степлера.
  5. С той стороны, где находится терморегулятор, начинают раскладывать Unimat Aqua.
  6. При раскладке систему в местах поворота мата один из соединительных проводов разрезают, мат разворачивают на 180 градусов. Трубки при этом не должны касаться или пересекаться. Силовой провод разрезают строго посередине. Предельно допустимая длина полосы 25 метров.
  7. Всю систему аккуратно приклеивают скотчем к тепло отражателю.
  8. Монтажными проводами соединяют маты. Делают это следующим образом: зачищают концы и устанавливают гильзы, которые зажимают клещами.
  9. На провода надевают термоусаживающие трубки. Силовой кабель сращивают с соединительным.
  10. Систему подсоединяют к терморегулятору согласно схеме, которая прикладывается к данному прибору.
  11. Чтобы связать бетонную стяжку с черновым полом, в тепло отражателе вырезают небольшие сквозные отверстия.
  12. Вдоль стержней устанавливают температурный датчик, предварительно уложенный внутрь гофрированной трубы.
  13. Проверяют, как работает Unimat Aqua.
  14. Если в течение 15-ти минут трубки прогрелись, не выявлено никаких сбоев, тёплые полы заливают бетонной стяжкой.

Жидкостные электрические полы являются отличным источником комфортного тепла. Они могут стать как основным, так и дополнительным обогревательным прибором и прекрасно справятся со своей функцией в любом помещении.

Места использования

Отопление, оборудованное в стенах, относится к системам лучистого теплообмена, поэтому его рекомендуется устанавливать в помещениях с минимальным количеством мебели. Наиболее оптимальный тип помещения для установки теплых стен следующий:

  • комнаты с небольшим количеством оборудования и мебели – различные офисы, учебные помещения, спальни, коридоры;
  • помещения, в которых нет условий для установки других систем отопления: мастерские, гаражи, санузлы, бассейны;
  • помещения с высокой влажностью, в которых неэффективно применение водяного теплого пола из-за большого расхода тепла на испарение — бассейны, бани, сауны, ванные и прачечные;
  • любой вид помещений, для которых одного вида отопления недостаточно.

Электрическая система отопления в стенах

Хотя эта система является более дорогой в эксплуатации, чем водяная, она часто используется. Это продиктовано в первую очередь небольшим размером электрических кабелей и, следовательно, возможностью избежать чрезмерного утолщения стен. Другими преимуществами являются скорость и простота прокладки кабеля, а также легкий контроль полученной системы отопления.

Однако у такой системы есть немало недостатков. Это, прежде всего, повышение счетов за электроэнергию, которая сейчас стоит довольно дорого. Следует также отметить аварийность системы, так как электрический кабель может перегореть, когда отток тепла от стенок будет заблокирован, например, большим мебельным гарнитуром, расположенным близко к стене. Также стоит учесть возникающее в этом случае электромагнитное поле, которое может неблагоприятно повлиять на наше настроение.

Электрическое настенное отопление создается из двужильных проводов, подключаемых с одной стороны, или из одножильных проводов, подключаемых с двух сторон. Провода укладывают в петли определенной длины волны. После установки системы стены покрывают плитами гипсокартона и отделывают любым способом – под покраску, под обои или выполняют укладку керамической плитки.

Критерии выбора теплого пола для стен

На что нужно обратить внимание, выбирая теплый пол на стену для установки:

  • Обстановка в комнате. Практически все разновидности теплых полов чувствительны к перегреву, поэтому их не рекомендовано монтировать в помещениях с большим количеством мебели или техники, закрывающей стены.
  • Высота стен. В зависимости от высоты стен выбирают тот вид обогревательного оборудования, который имеет наименьший вес. При высоких стенах устанавливать водяные трубы не рекомендуется, так как, кроме собственного веса, тяжесть добавляется еще и от бетонной стяжки, в которую устанавливается нагревательный элемент.
  • Скорость монтажа, под которым подразумевается не только само крепление контура, но и проектировка, отделка, время на высыхание стяжки. Например, на установку стержневого пола уходит всего два часа, а вот включать его можно только после полного высыхания стяжки, которое займет до месяца. Оптимальным вариантом, в плане быстрой эксплуатации после монтажа, станет инфракрасный пленочный теплый пол.
  • Чистовое покрытие стен. Выбирая обогрев для помещения, нужно учитывать, под какое покрытие он лучше подходит.
  • Экономичность. Экономия бывает разная, в одних случаях она происходит в процессе эксплуатации изделия, а в других — при первоначальных вложениях.


Отделка системы обогрева на стене

Технология подключения терморегулятора к тёплому полу

В зависимости от типа тёплого пола и способа укладки нагревателей, схемы его подключения могут отличаться.

Одножильный греющий кабель

Укладка одножильного кабеля тёплого пола выполняется таким образом, чтобы оба его конца находились как можно ближе к месту установки терморегулятора. При этом подключение выполняют в следующем порядке:

  • к соответствующим выводам присоединяют провода термодатчика (без соблюдения полярности);
  • на контакты L и N заводят питающий кабель от розетки или щитка, при этом L отвечает фазовому проводу, обнаружить который можно при помощи индикаторной отвёртки;
  • клеммы выхода силового реле присоединяют к нагревательному элементу тёплого пола.

После монтажа проверяют правильность подсоединений при помощи мультиметра, подают напряжение и тестируют систему на всех режимах.

Как подключить одножильный кабельный пол (видео)

Двухжильный кабель

Благодаря двум токоведущим жилам кабель этого типа подключается только с одной стороны. Типичная схема его подсоединения ничем не отличается от одножильной конструкции, разве что вывод такого кабеля имеет три провода.

При отсутствии заземляющей клеммы терморегулятора жёлто-зелёный вывод греющего кабеля соединяют с нулевым проводом питания.

Монтаж и подключение тёплого пола, состоящего из двухжильных матов (видео)

Стержневая и плёночная системы обогрева

При обустройстве тёплых полов, оборудованных инфракрасными или стержневыми нагревателями, применяется схема, по которой несколько полотнищ подключаются к терморегулятору параллельным соединением.

При этом подключение нагревателей к регулятору температуры возможно двумя способами.

  1. Первый заключается в формировании соответствующих выводов нагревателей в два вывода, к которым ведут проводку от соответствующих клемм прибора. Преимущество заключается в экономии расходных материалов.
  2. Второй метод подразумевает прокладку отдельной пары проводников от каждого полотнища нагревателей. Достоинством этой схемы является доступность всех проводников для прозвонки в случае неисправности одной или нескольких секций.

    Подключение плёночного тёплого пола к терморегулятору с использованием клеммных колодок позволяет уменьшить число проводов

Монтаж и подключение плёночных нагревателей (видео)

Управление температурой водяных тёплых полов

Нагрев водяных напольных систем осуществляется за счёт транспортировки горячего теплоносителя по контуру, проложенному в стяжке пола, поэтому регулировку температуры можно осуществлять двумя способами:

  • изменением расхода теплоносителя;
  • изменением его температуры. Этот метод используется чаще всего. Он подразумевает установку трёхходового клапана, управляющего узлом подмеса. При этом релейный выход термостата подключают к соленоиду электрического запирающего устройства. Как только температура превышает заданное значение, клапан открывается. После этого охлаждённая вода из обратной магистрали начинает смешиваться с поступающей жидкостью, уменьшая её теплоёмкость.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
