Понятие и виды распределительных электрических щитков

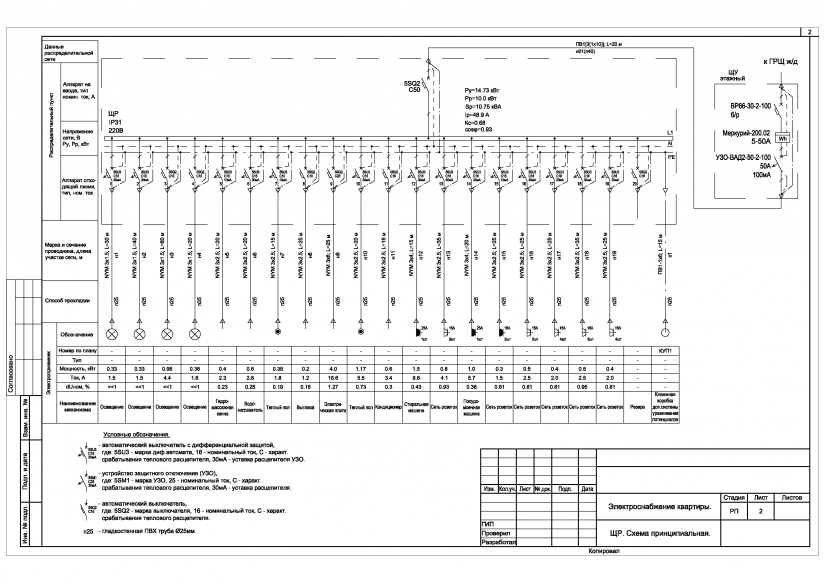

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Это электромеханическое устройство, объединяющее в себе автомат защиты от короткого замыкания и УЗО устройство защитного отключения для защиты человека от токов утечки. Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии.

Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа. Однако такое решение не очень современно и не самое эффективное.

Шины подсоединения проводов. Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. Нижние и боковые края совместить с разметкой.

Виды щитов

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м. Сколько в ней проводов, показано при помощи наклонных черточек. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика.

Для этого понадобится удлинитель. У каждого специалиста своё мнение на этот счет. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.

Выбор комплектующих и аксессуаров для электрического щита

Он предотвращает короткие замыкания. Это схема электропитания помещения по ,так называемой, схеме заземления TN-C-S. Она должна располагаться вблизи автомата ввода.

Фото — большой ГРЩ Технические требования к устройству обозначены в ГОСТе общие характеристики распределительных щитов : Устройство обязательно должно иметь высокий класс защиты от воспламенения. Или каких нибудь пристроек к дому. Плохой параметр бесперебойности питания дома! Место в электрощите для установки одного устройства защиты называется модулем. Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети.
Компоновка и сборка 3-фазного распр. щита для дома от КЭАЗ

Пластиковые щиты

На рынке сегодня предоставлен большой ассортимент данных изделий.

Щиты из пластика монтируются как внутри помещений, так и снаружи, а благодаря отменной функциональности, сборка занимает намного меньше времени, а монтаж становится более легким.

Особенности

• Внешнее полотно щита остается гладким, кабель проводится на внутренней стороне.
• Винты пластиковые, поддаются быстрому закручиванию.
• Дверка сконструирована таким образом, что возможно установить на ней замок, что является дополнительной защитой.
• Защищенность клемм от лишних касаний.
• Задняя сторона щита оснащена разметкой крепежных отверстий, что способствует точности и аккуратности сборки.

Вводное распределительное устройство

Такие типы электрощитов (ВРУ) ставят непосредственно на объектах потребления электрической энергии. Через них происходит перераспределение по другим видам щитов следующего уровня. С них подается питания для квартир, офисов, цехов. На вводных устройствах устанавливают счетчики общего энергопотребления, как элемент дополнительного учета. Такие виды электрощитов оснащены современной автоматикой, позволяющей защитить общую силовую сеть от перегрузок и короткого замыкания. Также в аварийных ситуациях они помогают быстро обесточить объекты, например, при угрозах поражения электрическим током обслуживающего персонала или обычных людей.

Главный распределительный щит (ГРЩ)

Главными называют щиты, на которых осуществляется распределение питания нескольких различных объектов. Обычно такие щиты располагаются в распред-устройствах электрических подстанций.

Так выглядит ГРЩ с открытыми панелями.

К типовому оборудованию, входящему в состав ГРЩ относятся:

• ввод электропитания;
• рубильники или разъединители, обеспечивающие видимый разрыв электрических цепей;
• автоматические выключатели, обеспечивающие защиту электрических линий от повреждений в результате коротких замыканий;
• щитовые измерительные приборы;
• в некоторых случаях приборы учёта электроэнергии.

При расположении главного щита в помещении понижающей трансформаторной подстанции

, ввод питания выполняется кабельной линией или шинопроводом. В случае размещения ГРЩ на промежуточных пунктах, соединённых с питающей подстанцией воздушной линией 0,4 кВ, ввод может быть организован непосредственно с неё через проходные изоляторы.

Как на вводе питания, так и на каждой из отходящих линий последовательно устанавливаются два коммутационных аппарата – автоматический выключатель и рубильник (разъединитель). Выключатель служит для отключения линии питания под нагрузкой. СтабЭксперт.ру напоминает, что отключающая способность выключателя рассчитывается таким образом, чтобы он мог разорвать ток короткого замыкания защищаемой линии. На вводе питания устанавливается выключатель ввода, который по своему номиналу превосходит автоматы отходящих линий, так как через ввод протекает суммарный ток всех питаемых объектов.

Основной зоной защиты выключателя ввода является внутренняя разводка главного распределительного щита. Кроме этого, в его функции входит резервирование защит отходящих линий.

Взаимные характеристики вводного и линейного автоматов выбираются таким образом, чтобы при повреждении отходящей линии в первую очередь срабатывал линейный автомат. В случае его отказа, во избежание повреждений оборудования отключается ввод питания. Добиваются этого либо искусственной задержкой отключения ввода по времени, либо соответствующим подбором характеристик интегральных органов защиты выключателей.

В качестве автоматических выключателей могут быть использованы:

• обычные автоматы с ручным приводом, оснащённые расцепителями электромагнитного и теплового типа;
• выключатели, управляемые дистанционно из диспетчерских пунктов, оборудованные выносными или встроенными устройствами релейной защиты.

Во втором варианте на диспетчерский пункт по специальным линиям сигнализации и управления передаётся информация о текущем состоянии выключателей и фактах срабатывания защит.

Рубильники и разъединители обычно не предназначены для отключения токов нагрузки, а тем более токов аварийных режимов. Они предназначаются для обеспечения видимого разрыва при выполнении ремонтных работ, который требуют правила безопасности. Также рубильники главного распределительного щита используются при выводе из работы линии нагрузки или всего щита (с помощью рубильника ввода).

В качестве щитовых приборов могут использоваться традиционные стрелочные вольтметры и амперметры, а также более современные цифровые. Комбинированные щитовые измерительные блоки имеют цифровую шкалу, которая в зависимости от выбранного режима индикации может показывать значение одного из следующих параметров:

• напряжение;
• ток;
• мгновенное значение активной или реактивной мощности;
• потребление активной или реактивной энергии.

Требования к установке и прибору

Заземление дверцы электрощитка

Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

• к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
• на корпус наносится знак электробезопасности с пределом напряжения;
• качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
• на кабели для подключения бытовой техники обязательно наносится маркировка;
• обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
• дверки и корпус электрического щитка обязательно заземляются;
• на дверках есть специальные места для установки пломб;
• для защиты от детского доступа на щиток ставится замок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

Терминология

Некоторые термины и определения в ГОСТ 32397-2013 не соответствуют тем стандартам, на которые ссылается документ. Кроме того, ссылки даны на подразделы отмененного ГОСТ 30331.1-95, в то время как действует ГОСТ 30331.1-2013. Такие понятия, как неквалифицированный персонал (сейчас он именуется «обычным лицом»), трехфазный переменный ток, линии групповых сетей и некоторые другие — некорректны.

Также в документе указано, что коммутационные операции при эксплуатации доступны неквалифицированному персоналу (читать «обычному лицу»), хотя в действующем ГОСТ IEC 60439-3 есть требование, что все работы с электрооборудованием, подключенным к сетям с номинальным напряжением 690/400 В, проводятся только квалифицированным персоналом, прошедшим обучение.

Мы приведем ту терминологию, какая дана в первоисточниках

Табл.1 Термины и определения

Буквенное обозначение	Термин	Определение
Оболочка	Корпус, который обеспечивает необходимый тип и нужную степень защиты находящегося внутри оборудования. Выполняет защитные функции по предотвращению доступа к токоведущим частям (прямого контакта людей и животных)
Номинальный ток НКУ 1
Цепи	Установлен на основании параметров составных частей, входящих в комплект, их предназначения и размещения
Проводник
PE	Защитный 2	Используется для безопасности, н-р, как защищающий от поражающего действия тока
N	Нейтральный	Подсоединен к нейтрали, применяется для передачи э/ э
PEN	Совмещенный	Одновременно функционирует, как нейтральный и заземляющий

1 НКУ – низковольтное комплектное устройство.

2 Иногда еще применяют название «защитный заземляющий проводник».

Щит освещения (ЩО)

Исходя из названия на сегодняшний день можно сделать вывод о том, что эти устройства предназначаются для контроля осветительными приборами. Чаще всего такие устройства могут использоваться в нежилых зданиях, которые имеют большие размеры. В качестве примера можно привести торговые центры, а также продовольственные гипермаркеты. Щит освещения по принципу своей работы напоминает обычный выключатель.

ЩО

Как и в любой другой вид оборудования сюда можно установить предохранители, а также счетчики питания. Наиболее распространенной моделью на данный момент считается утапливаемый щит освещения с выключателем (УОЩВ). При необходимости его коробку легко можно монтировать в стену и замаскировать отделочными материалами.

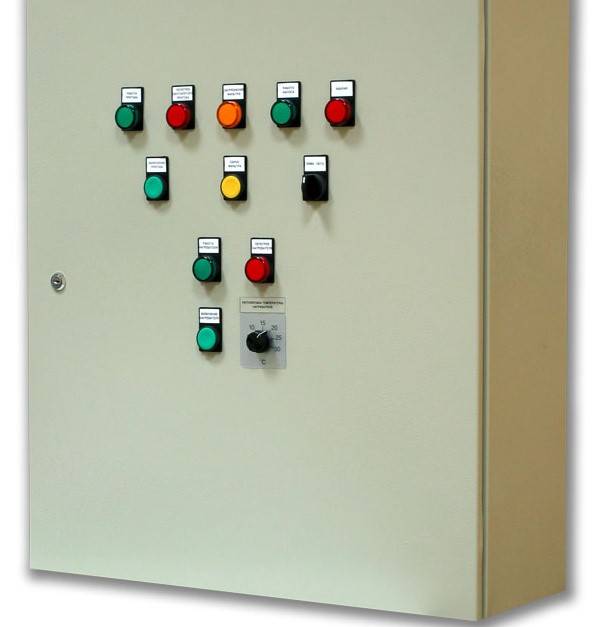

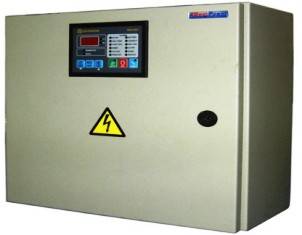

Щит автоматики (ЩА)

Это устройство будет отвечать за контроль сложных систем. Управление всеми элементами здесь будет происходить в автоматическом режиме.

Монтажный щит автоматики

Щит автоматики может оснащаться многими датчиками и контроллерами, которые будут отслеживать различные показатели. Исходя из этих показателей устройство самостоятельно может отключать и включать отдельные системы. Прибор может использоваться для разнообразных задач. При этом в каждом отдельном случае могут использоваться разнообразные модели щитков. Например, если вы используете ЩА для котла, то его также можно использовать и для вентиляционной системы.

Что нужно знать о выборе и монтаже электрического щита

Выбирая тип электрического шкафа, надо ориентироваться на конструкцию и материал стены, на которую планируется монтаж щита. Если материал стены — гипсокартон, можно выбрать встраиваемый шкаф — так он не будет выделяться в интерьере комнаты. Если же стена изготовлена из бетона, и в комнате не предусмотрено специальной ниши, придется монтировать накладной распределительный щиток.

При установке электрического шкафа на даче следует учитывать назначение помещения. В доме или бане из натурального дерева нужно обеспечить критерии безопасности, тут подойдет накладной щит. Если планируется установка электрического шкафа в гараже или другом нежилом помещении, то вполне подойдет навесной, который гораздо проще установить.

Чтобы определиться с размером электрического шкафа, необходимо заранее составить схему электропроводки и посчитать количество необходимых устройств — автоматов, дифавтоматов, УЗО, а также решить, где будет стоять счетчик. Когда схема будет готова, подбираются необходимые модули. Нужно учитывать, что ширина одного модуля составляет 18 мм (ширина однополюсного выключателя)

В среднем, количество 1 категории групп электроснабжения модулей, которое занимает одно устройство, следующее:

• электросчетчик – от 6 до 8;
• однофазное УЗО – 3;
• трехфазное УЗО – 5;
• двухполюсный автомат – 2;.
• однополюсный автомат – 1;
• трехфазный автоматический выключатель – 3-4.

Перед тем, как щит монтируется на стену, производится его сборка. Производители предлагают собранные корпуса, в комплекте с которыми идут монтажные панели, а также полностью укомплектованные панели. Второй вариант используется чаще, в этом случае проект и схема сборки разрабатываются конкретно для такой панели.

Корпус начинают готовить к сборке, для этого удаляют заглушки стен корпуса и рассчитывают количество нужных отверстий для кабелей и проводов и их месторасположение, при необходимости делая дополнительные отверстия.

После этого устанавливаются шины заземления, кронштейны и рейки для монтажа. Конфигурация шкафа будет различаться в зависимости от его вида.

Способ установки щитка также зависит от типа конструкции. Наиболее трудоемкой является установка встраиваемого электрического шкафа, так как для его установки необходимо подготовить нишу в стене.

Когда ниша готова, собранный щит монтируется в эту нишу и закрепляется специальными кронштейнами. Затем производится подключение к питанию и потребляющей нагрузке.

Для этого внутрь электрического шкафа заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, учитывая конфигурацию и месторасположение автоматических выключателей. После соединения электропроводки со всеми устройствами шкафа производят подключение нагрузки потребителей и электроустановок. Затем включают все линии по очереди и проверяют их работоспособность.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них

Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

Видео про Электрические щиты

Наверняка, не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает, а порой, даже те кто и обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать виды и типы электрощитов с главного щита, «короля» щитовых.

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.

Устройство, в которое входит комплекс электротехнической автоматики и конструкций, используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ, учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).

Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.

Щит этажный (ЩЭ).

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир. ЩЭ делится преимущественно на три отсека:

Распределительный отсек (модульная автоматика для групп электрических цепей).

Отсек учета (электрические счетчики).

Абонентский отсек (телефон, домофон, TV, радио и пр.).

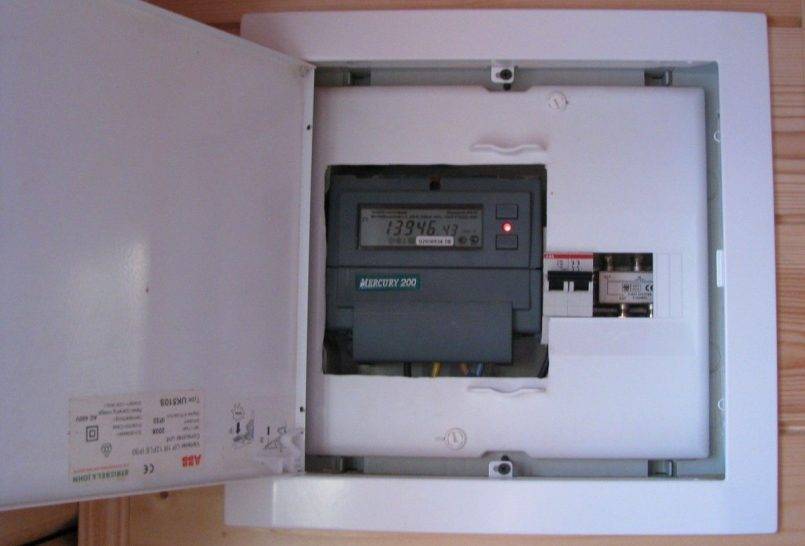

Щит квартирный (ЩК).

Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий. ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.

Щит квартирный подразделяется:

ЩКУ – щит квартирный учетный.

ЩКР – щит квартирный распределительный.

Щит освещения (ОЩ).

Щиты освещения устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.

Щиты освещения подразделяется:

ОЩВ (осветительный щиток с выключателем).

УОЩВ (утапливаемый осветительный щиток с выключателем).

Проходит несколько этапов, среди которых ее генерация и передача по специальным линиям. Заключительной стадией перед непосредственным использованием является поступление в электрический щит, где происходит управление энергией, а также обеспечивается защита при замыканиях и перегрузках. Такие устройства применяются в организации инфраструктуры жилых домов, производственных и общественных помещений. В зависимости от назначения, устанавливается распределительный щит электрический соответствующего типа. На рынке представлен широкий выбор моделей такого оборудования, которые отличаются и по конструкционным параметрам, и по внутреннему устройству.

Основные параметры щитков

Ниже приведены основные параметры распределительных щитов для различных потребителей согласно нормативным документам, действующим в настоящее время.

Основные параметры щитков должны соответствовать указанным в табл. 1 и приводиться в технических условиях на щитки конкретных типов.

По согласованию с потребителем изготовитель может поставлять отдельно оболочки квартирных щитков, рассчитанные на последующую установку в них потребителем защитных аппаратов и приборов тех типов, с которыми они были испытаны. Оболочки щитков должны сопровождаться подробной инструкцией по их заполнению, составленной на основе данных по испытанию щитков в аналогичных оболочках в объеме требований стандарта.

Значения номинальных рабочих токов вводных аппаратов квартирных щитков и вводных аппаратов квартир в этажных щитках, а также защитных аппаратов линий групповых цепей должны устанавливаться в технических условиях на щитки конкретных типов в соответствии с нормативами (см. разд. 3 .

«Определение номинальных рабочих токов вводных и защитных аппаратов щитков (приложение к ГОСТ Р 51628-2000)» данной главы).

Таблица 1. Основные параметры щитков

Наименование параметра	Значение для щитков
Квартирных	Этажных
Групповых	Учетно­ групповых	Распределительных	Учетно­распределительных	Учетно­распределительногрупповых
1. Номинальное напряжение, В, на вводах щитков:
а) зданий массового строительства	220	220	380/220	380/220	380/220**
б) индивидуальных зданий и одноквартирных жилых домов:
— при Рр ≤ 11 кВт *	220	220	380/220	380/220	—
— при Рр > 11 кВт или при наличии трехфазных токоприемников	380/220	380/220	380/220	380/220	—
2. Номинальные токи однофазных вводных аппаратов квартир (однофазных и трехфазных), А	25; 31,5; 40; 50; 63
3 . Номинальные отключающие дифференциальные токи устройств защитного отключения (УЗО), устанавливаемых на однофазных вводах щитков, мА	30; 100; 300	30; 100; 300	—	—	30; 100; 300***
4. Номинальные дифференциальные токи УЗО, устанавливаемых на трехфазных вводах щитков, мА	100, 300	100, 300
5. Номинальные токи однофазных защитных аппаратов линий групповых цепей. А:
а) автоматических выключателей	6; 10; 16; 25; 31,5; 40	—	—	10; 16; 25; 31,5; 40
б) предохранителей	6; 10
7. Номинальные токи трехфазных автоматических выключателей для защиты линий групповых цепей, А	10; 16; 25; 31,5; 40	—
8. Номинальные отключающие дифференциальные	10; 30	—	—	10; 30
токи УЗО линий групповых цепей (однои трехфазных), мА
9. Количество квартир, присоединяемых к щитку	1	1	2; 3; 4	2; 3; 4	2; 3; 4
10. Минимальное количество защитных аппаратов линий групповых цепей в щитках зданий массового строительства:
а) с электроплитами	4	4	—	—	4 на квартиру
б) без электроплит	3	3	—	—
11. Количество защитных аппаратов линий групповых цепей в щитках индивидуальных зданий и одноквартирных жилых домов	6; 12; 18; 24; 30*4	—
12. Номинальные рабочие токи вводных аппаратов квартир и защитных аппаратов	См. разд. 3.3 «Определение номинальных рабочих токов вводных и защитных аппаратов щитков (приложение к ГОСТ Р 51628-2000)» данной главы

* Р_р— расчетная мощность на вводе квартиры.

** Напряжение групповых цепей 220 В.

*** В учетно-распределительно-групповых щитках значения дифференциальных токов УЗО относятся к вводам квартир.

*4 Указанные количества защитных аппаратов линии групповых цепей определяют типоразмеры квартирных щитков. Фактическое их заполнение аппаратами согласно заказу в пределах номинального рабочего тока вводного аппарата квартиры (см. также разд. 5.2 «Осветительные устройства» гл. 5).

Безопасное отключение питания

Ну и вкратце рассмотрим, как правильно отключить свет в хрущевке (квартире старого образца). Дело в том, что далеко не во всех панельных домах установлены современные автоматы. В некоторых до сих пор используются керамические пробки двух образцов: с кнопкой и без, который также не сложно выключить.

Если Вам нужно обесточить квартиру, а на щитке рядом со счетчиком установлены керамические пробки без кнопок, как на фото ниже, то необходимо всего лишь выкрутить их (могут отдельно стоять и на ноль и на фазу).

Отключить электричество на квартирном щитке с пробками-автоматами еще проще – достаточно нажать на маленькую кнопку, которую хорошо видно на фотографии ниже, и электроэнергия пропадет.

Ну и если у Вас в электрощитке стоит обычный , то для того, чтобы самостоятельно отключить свет в хрущевке, его достаточно перевести в положение «Выкл.», что явно не составит труда даже неопытному электрику.

Очень важный момент – после того, как Вы выполните отключение света в квартире, нужно с помощью индикаторной отверткой. Если индикатор не будет гореть, значит, Вы все сделали правильно и можно со спокойной душой уезжать в отпуск либо переходить к электромонтажным работам.

Напоследок хотелось бы отметить, что иногда в квартирном щитке может несколько автоматов обслуживать электропроводку: 2 отвечают за свет в комнатах, 2 за группы розеток и т.д. В этом случае Вам нужно либо отключить все выключатели, либо найти вводной (самый большой) и выключить его. Для безопасного отключения рекомендуем заранее посмотреть Вашу собственную

Отключение электричества с квартирного щитка – довольно простая операция. Для этого нужно выкрутить пробки, и поставить рычаг в положение «Выключено». Главная проблема для неопытных электриков обычно заключается в том, чтобы верно определить, какой же из автоматов на электрощите ваш. Иначе можно случайно выключить свет соседям!

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

• модульные предназначены сугубо для установки модульного оборудования, состоят из реек и площадок для установки шин, снаружи все закрывается металлической или пластиковой панелью;

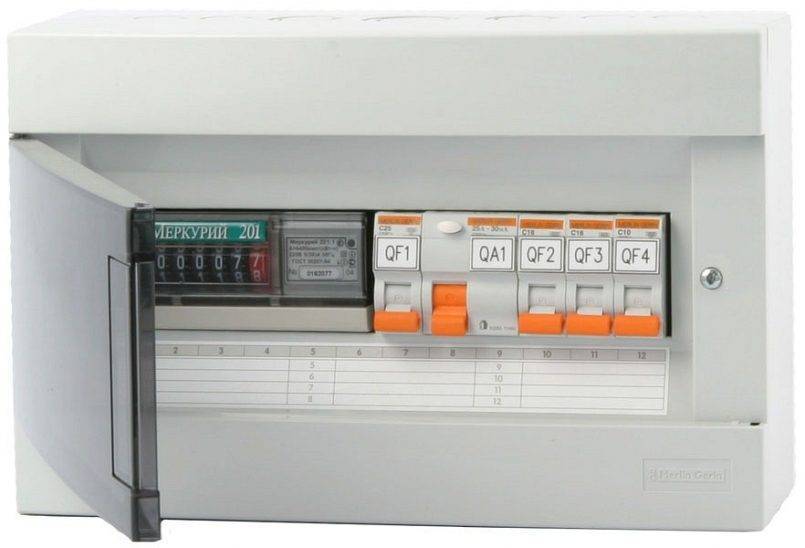

• учетные щитки обязательно имеют площадку для установки учетного оборудования, которое крепится на рейки или винты. Также конструкция предусматривает наличие модульных автоматических выключателей;
• учетно-распределительные щитки отличаются от устройств предыдущего типа наличием рейки для монтажа защитных устройств на отходящие линии. В них также есть отсек для вводного коммутационного аппарата, который закрывается крышкой и может быть опломбирован.

Варианты размеров

Листы бывают разных размеров. Минимальная длина – 50, максимальная – 100 мм; самые большие габариты – 5000 х 1200 мм. Также возможны следующие модификации:

• 500 х 1000;
• 400 х 600;
• 250 х 600;
• 200 х 600.

Толщина также бывает разной. Минимальная (16 мм) применяется в производстве столешниц, фасадов, отдельных деталей корпусной мебели. Стандартная (19 мм) может также использоваться для изготовления спинок у детских и взрослых кроватей. Класс люкс (35 мм) обычно идет на подлокотники, сиденья, опорные части сборных конструкций; это, как правило, щит мебельный из массива.

Толщина — самый важный параметр. Именно от нее во многом зависит стоимость панели. Например, если сделать подвесную полку из самой тонкой плиты, она может быстро прогнуться и деформироваться под тяжестью вещей. Это необходимо иметь в виду, рассчитывая надежность конструкции.

Для изготовления изделий по дизайнерским авторским проектам иногда требуются щит мебельный цельноламельный нестандартных габаритов. Такие варианты делают на заказ. Самые маленькие панели применяются для изготовления отдельных элементов декора (например, резьбы), большие — для производства встроенных конструкций. Главное преимущество последних — эффектный внешний вид благодаря полному отсутствию швов.

Согласно последним маркетинговым исследованиям рынка строительных материалов, в данный момент в России наиболее востребованы мебельные щиты из хвойных пород размером 800 х 2500 мм. С ними удобно работать в домашних условиях благодаря компактности и небольшим габаритам. Обычно из них делают основу для разных видов корпусной мебели в тех случаях, когда ДСП не подходит из-за сложности конструкции и большого количества соединений с резьбой.

Электрический щиток в квартире

Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину. Популярной системой защиты от протечек воды является Neptun.
Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения: Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
Нижние и боковые края совместить с разметкой. Главная Электрика Схемы электропроводки квартиры Принципиальные электрические схемы распределительных электрощитов 22 схемы Принципиальные электрические схемы распределительных электрощитов 22 схемы Схемы электропроводки квартиры Распределительные электрощиты предназначены для разделение электропроводки на групповые цепи.
Так поступают со всеми жилами. Водонагреватель, стиральная машина, кондиционер также можно запитать через амперные автоматы.
Щит на пять групп. Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.
Схема электрического щита должна отвечать требованиям ГОСТа.
Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего. При создании качественной проводки следует понимать, как осуществляется физика процесса.
