Укладка электрического теплого пола под ламинат и плитку

Стержневой инфракрасный теплый пол

Эти системы появились недавно и пока еще не стали очень распространенными. Нагревательным элементом в них выступает гибкий стержень из композитного материала на основе карбона, серебра и графита.

Стержневой электрический пол выпускается в виде гибкого широкого термомата. Стержни размещены параллельно с шагом 10 см с и закреплены с обеих сторон на черные токопроводящие шины.

Монтаж стержневого теплого пола

Уникальность стержневых систем в том, что они не боятся запирания мебелью, последующего перегрева и могут стелиться под любое напольное покрытие.

Кроме этого, отзывы говорят об их экономичности. Монтаж стержневого теплого пола практически ничем не отличается от установки термоматов.

Всё зависит от комплектующих

Технология укладки тёплого пола под плитку выбирается с учётом особенностей используемых при монтаже комплектующих. Среди доступных в настоящее время технических решений:

  • Свободно укладываемый нагревательный кабель. Он может быть резистивным (с повышенным уровнем сопротивления) или саморегулирующимся.
  • Готовые к монтажу маты, состоящие из эластичного основания и закреплённого на нём того же нагревательного кабеля.
  • Профилированные и соединённые между собой стержни, генерирующие инфракрасное излучение.

Что до инфракрасной плёнки, то её производители тёплых полов не рекомендуют укладывать под плитку из-за плохой совместимости с химическими элементами, входящими в состав стяжки.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок – 4 части.
  • Цемент – 1 часть.
  • Щебень – 5 часть.
  • Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Что это за система

Инфракрасный теплый пол выпускается в виде пленки шириной 50–80 см и толщиной 0,2–0,4 мм. Делают ее из полимера, между слоями которого уложены проводники из сплавов меди и серебра. По ним электрический ток поступает к графитовым элементам, которые отдают инфракрасное излучение. Благодаря таким системам, нагреваются окружающие предметы, а не воздух, что и обеспечивает тепло.

Системы комплектуются терморегуляром и температурным датчиком (их нужно покупать отдельно), с помощью которых можно задавать и контролировать температуру. ИК пленки могут использоваться в технологии «умный дом».

Пленочный ИК пол укладывают под ламинат, паркет, линолеум, ковролин.

При его выборе следует учитывать не только стоимость, но и:

  • качество – важны используемые материалы, технологии, так как они напрямую влияют на долговечность;
  • прочность, надежность – срок службы пленок большинства брендов составляет от 15 лет;
  • безопасность эксплуатации;
  • экономичность;
  • производительность.

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

  • нагревательного элемента;
  • датчика температуры пола;
  • терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

  • Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

    Резистивный греющие кабели

  • Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

    Саморегулирующийся греющий кабель

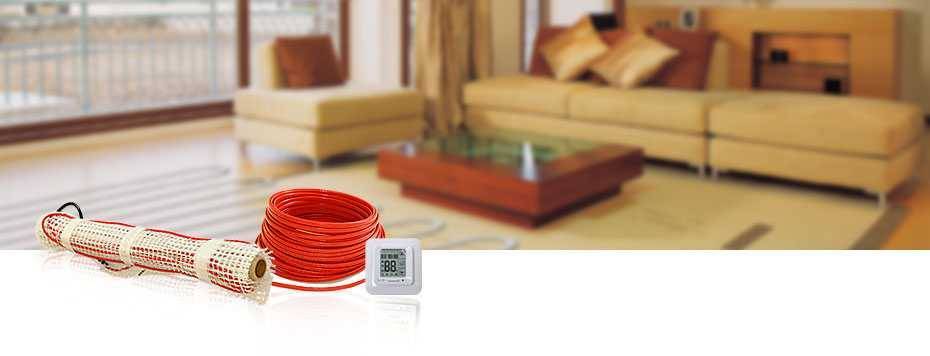

  • Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

    Электрический кабельный мат

  • Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

    Карбоновая пленка — инфракрасный подогрев пола

  • Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

    Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

  • Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
  • Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
  • Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Thermo

Шведский бренд Thermo существует и успешно развивается на рынке систем обогрева уже более 20 лет. Его основная специализация – производство универсальных тёплых полов в формате греющих кабелей и тонких нагревательных матов. Помимо основного обогревающего оборудования компания занимается разработкой и выпуском высокоточных терморегуляторов, а также систем защиты от замерзания различных трубопроводов.

В ассортименте марки Thermo есть решения для любых типов напольных покрытий и любых задач. Среди них:

  • маломощные системы для тёплых помещений,
  • оборудование средней мощности для неотапливаемых комнат, балконов и лоджий,
  • системы высокой мощности, которые можно использовать в качестве основного источника тепла.

Компания активно внедряет в производство самые современные разработки, обеспечивающие максимальную безопасность её оборудования для пользователей и окружающей среды. Она абсолютно уверена в надёжности своего продукции и поэтому даёт на него пожизненную гарантию.

Вариант #3 — пленочный инфракрасный пол

В настоящий время этот вид теплого пола пользуется все большей популярностью среди потребителей. Считается, что именно он обеспечивает действительно щадящий для ламинированного покрытия равномерный режим обогрев.

Инфракрасная пленка позволяет соблюдать оптимальный температурный режим, который позволяет избежать перегрева напольного покрытия

Преимущества и недостатки

Именно по причине высокой скорости прогрева монтаж такого теплого пола под ламинат является целесообразным с экономической точки зрения. Во-первых, хотя он фактически и является одной из разновидностей электрического теплого пола, настроен на экономичное энергопотребление.  Во-вторых, даже в случае механических повреждений из строя не выходит полностью вся отопительная система – это происходит только с определенной секцией или полосой. Такая особенность обеспечивается параллельным соединением нагревательных элементов. В-третьих, пленка не боится коррозийных процессов и разрушений – известно, что срок разложения полиэтилена больше срока «жизни» большинства строений. Кроме того пленочному полу свойственны такие особенности:

  1. Монтажные работы занимают 1-2 часа.
  2. При работе нет необходимости в стяжке, клее и специальных навыках.
  3. Готов к эксплуатации сразу же после укладки.
  4. Создает полезный для здоровья человеческого организма микроклимат в помещении.
  5. Экологически безопасен – не выделяется вредных веществ.
  6. Минимальная толщина пленки не влияет на полезную высоту комнаты.
  7. Служит, как минимум 50 лет.
  8. При эксплуатации не требует абсолютно никакого ухода.
  9. Нет необходимости в приобретении дополнительного оборудования.
  10. Стоимость отопления снижается практически на треть, за счет возможности подбора рационального режима обогрева исходя из конкретной ситуации.

Этот вид теплого пола значительно превышает в цене кабельную и водную систему на первоначальном этапе, хотя и окупается в течение первых 2-3 лет.

Укладку теплого пола под ламинат вы можете произвести самостоятельно, но если по каким-то причинам это проблематично, то в таком случае понадобится помощь профессионалов. Надеемся, что с нашими советами вы без труда сможете найти действительно хорошую компанию, ведь теперь вы знаете все качества, особенности и нюансы каждого из 3-х видов теплых полов, которые существуют на сегодняшний день.

Совместимость пленочного пола с плиткой

Биметаллический теплый пол не рекомендуют стелить под плитку или керамогранит. Углеродный можно, если несколько «Но» не имеют значения.

Проблема заключается в том, что плиточный клей не создает с пленкой необходимого сцепления и монтаж системы приходится выполнять более трудоемким и затратным способом.

Схема: инфракрасная пленка под плитку

Кроме этого, многие отзывы говорят о снижении эффективности пленочного пола под плиткой, что в сочетании с высокой стоимостью, делает этот вариант не слишком привлекательным.

Если выбор сделан именно в пользу пленочного пола, то стоит рассмотреть два возможных способа монтажа и выбрать наиболее подходящий.

Технология электрического подогрева пола

Суть технологии в том, что под напольное покрытие размещаются специальные электрические маты. Они состоят из тонкого шнура, расстегнутого на сетке из стекловолокна. Мат достаточно тонкий, что достигается за счет модификации нагревательного элемента в виде алюминиевой фольги, к которой прикреплен нагревательный кабель вместе с сеткой. Это позволяет создавать коврики толщиной 1.5 мм, а благодаря пленке тепло распределяется по большой площади и легче проникает через ламинат и ковролин.

Электрический теплый пол используется как эффективный способ обеспечить теплом многие из наиболее часто используемых комнат в доме, сохраняя при этом низкие энергозатраты. Система электрического напольного отопления обычно устанавливаются в ванных комнатах, кухнях и спальнях, но также может использоваться для обеспечения дополнительного тепла в таких помещениях, которые трудно держать в тепле традиционными системами воздушного отопления (например, подвал). Электрический подогрев прост в установке, и подходит почти для каждого типа пола.

Под ламинат

Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.

Электрический обогрев под ламинат

Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне

Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей

ИК пленка под ламинат

Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м3 воздуха, в массе это 25 кг

Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.

Особенности выбора ламината

Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.

Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.

Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м2К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м2К/Вт, а подложка 0,049 м2К/Вт, то сложив эти значения, получается 0,1 м2К/Вт, а это в пределах допустимых норм.

Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Популярные модели кабельных электрических полов

Такие нагревательные элементы разработаны специально для монтажа в цементно-песчаную стяжку и подходят для помещений самого различного назначения. Возможность одностороннего подключения питания в значительной мере упрощает обустройство теплого пола. Стандартный комплект (независимо от производителя) поставки включает в себя:

  • сам кабель (от его длины зависит общая мощность, и как следствие площадь обогреваемого помещения);
  • соединительную и концевую муфты;
  • специальную монтажную ленту с крепежными лепестками для кабеля, расположенными на одинаковом расстоянии друг от друга, и отверстиями для фиксации к черновому полу;
  • провод для подключения питания;
  • отрезок гофрированной изоляционной трубки для установки в стяжку датчика температуры.

Рейтинг теплых электрических полов возглавляет модель ETC 2-17-400 от известного шведского производителя Electrolux стоимостью 5300-5500 рублей. Длина нагревательного элемента составляет 23,5 м (при диаметре 4,5 мм), мощность – 400 Вт. Из конструктивных особенностей стоит отметить трехслойную изоляцию, которая выдерживает до 4000 В на пробив, и плетеный медный экран. Внешняя защитная оболочка устойчива к химическому составу любых марок бетона. Гарантия производителя – 20 лет.

Комплект теплого пола от немецкого производителя Aura Heating КТА 32-500 длиной 32 метра, мощностью 500 Вт и стоимостью 3600-3800 рублей уверенно расположился на средней строчке турнирной таблицы.

Замыкает тройку рейтинга теплых полов нагревательный кабель N-TC 551/4,3 от греческого производителя Neoclima. Стоимость комплекта (при длине 37 метров и мощности 551 Вт) составляет 2500-2700 рублей. Заявленный срок бесперебойной работы (не менее 40 лет) подтверждает и гарантия, которая составляет 25 лет.

Электрический теплый пол

Если сравнивать установку электрического теплого пола с водяным, то первый выигрывает из-за простоты монтажа. Примечательно, что электрические нагревательные маты можно смело устанавливать под любое покрытие, будь-то плитка, ковролин или ламинат. Но на данный момент укладка теплого пола под плитку является самым популярным способом, что объясняется несколькими моментами. Плитка сама по себе является «холодным» материалом, а процесс монтажа под нее наиболее простой.

Существует несколько способов укладки теплого пола под плитку, причем речь идет об установке не под всей поверхностью напольной поверхности, а лишь под той, по которой собираются передвигаться обитатели квартиры. Это объясняется экономией расходного материала и энергоносителя. Перед укладкой самого электропола нужно привести в порядок поверхность, избавив её от впадин и бугров — она должна быть ровной. Часто для этого используется цементная стяжка.

В качестве самого электропола могут выступать нагревательный кабель, нагревательные мини-маты или карбоновые маты, которые укладываются на подготовленную поверхность, когда она будет не только ровной, но и сухой.

При установке нагревательного электрокабеля для теплого пола рекомендуют использовать один из типов теплоотражающего покрытия, которое укладывается под кабелем. Прекрасным примером является пенопласт, который покрыт пленкой, похожей на фольгу. Теплоизоляция увеличивает эффективность электрического пола (его теплоотдачу) на 30-40%. Кроме того, человек экономит средства на отоплении. Это подтверждает факт, что каждая технология укладки имеет свои преимущества с недостатками.

Какой ламинат подойдет для пола с обогревом?

При покупке ламината важна не только эстетическая сторона, но и эксплуатационные свойства, так как не все виды панелей подходят для теплых полов. Существует линейка изделий, обладающая защитой от деформации в условиях регулярных температурных колебаний. Данную продукцию можно определить по специально маркировке.

Производители используют ряд разрешительных символов, обозначающих способность изделий сочетаться с теплым полом. Рядом с маркировкой обычно указывают рекомендуемую температуру нагревания – чаще можно встретить параметры +27-28ºС

Требования к продукции для пленочных полов более мягкие, а между изделиями для электрических и водяных полов существует большая разница, и одни ни в коем случае нельзя заменять другими.

Обратите внимание на КТС – коэффициент теплового сопротивления. Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт

При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме

Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт. При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме.

С параметрами КТС напрямую связаны плотность и толщина панелей. Оптимальная толщина, не позволяющая ламинату перегреваться и деформироваться – 1 см

Важен и такой показатель, как класс, характеризующий панели по степени истирания и износостойкости. Более прочными считаются изделия 32 или 33 класса. Однако при выборе стоит отталкиваться не от значения класса, а от нужной маркировки, так как символ «для теплого пола» уже сам по себе обозначает высокий класс.

Также не забываем про способ соединения. В продаже можно встретить 2 варианта – клеевой и замковый. Клеевой следует исключить, так как полностью стабильное полотно быстро деформируется при нагревании. Лучший вариант – плавающий тип укладки с замковым соединением типа Click.

Замковое соединение Click при защелкивании создает более прочное покрытие, которое не поддается деформации даже при некотором перегреве и не требует при укладке идеально ровной основы

Подложка также должна соответствовать теплому полу, то есть легко пропускать тепло. Этому способствует небольшая толщина – от 1,5 мм до 3 мм, подходящий материал (например, экструдированный полистирол) и перфорация.

Преимущества и недостатки

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

  • оптимально и равномерно распределяют тепло по покрытию;
  • экономичны;
  • имеют максимальный нагрев 45 градусов;
  • быстро прогревают ламели;
  • монтаж и ремонт прост, можно сделать самим;
  • нет потребности в стяжке, ламели могут укладываться на плёнку;
  • большой срок эксплуатации;
  • сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
  • при выходе из строя одной полосы, всё устройство продолжает работать;
  • нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
  • не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.

Технология укладки пола в домашних условиях

Для работы вам понадобится:

Рулон инфракрасной пленки;
При выборе пленочного пола следует обратить внимание на потребляемую мощность конструкции, температурные режимы и экологические параметры.
Качественное инфракрасное покрытие выделяет отрицательные ионы, которые наполняют комнату и препятствуют появлению плесени, пыли и разного вида грибков.
Идеальным вариантом станет пленка с двумя режимами работы: нагревом помещения и удержанием тепла. Приблизительный расчет расхода электроэнергии не должен превышать 40 Ватт/м².

Наиболее экономным вариантом станут механические модели

Они просты в использовании и отлично подойдут для небольших помещений

Контактные зажимы;
Зажимы представляют собой небольшие металлические крепления, которые пригодятся для соединения пленочного пола с сетевым кабелем.

Терморегулятор;
Терморегулятор не входит в комплект теплых полов, поэтому приобретать его придется отдельно.

Наиболее экономным вариантом станут механические модели. Они просты в использовании и отлично подойдут для небольших помещений.

Для масштабных площадей лучше использовать программируемые регуляторы. Так вы сможете контролировать температуру, задавая режимы работы системы самостоятельно, тем самым снижая затраты на электроэнергию.

Электронный терморегулятор всегда покажет вам точную температуру пола благодаря наличию дисплея. Его сенсорный аналог обеспечит вас информацией еще и о нагреве воздуха.

Электропроводка и изоляция;
Обычно входят в комплект вместе с инфракрасной пленкой.

Теплоотражающий материал;
Наличие подобной прослойки между полом и инфракрасными пластинами позволит максимально сократить тепловые потери.
При выборе учитывайте планируемое напольное покрытие. Для линолеума и ковролина выбирайте материалы с мягкой прослойкой, а для ламината и плитки – с твердой.

Обратите внимание, чтобы в состав не входила алюминиевая фольга. Лучше отдать предпочтение лавсановой пленке. Скотч;

Скотч;

Шумоподавляющая подложка.
Для ламината подойдет также полиэтиленовая пленка, а для ковролина – оргалит.

Пошаговая инструкция, как произвести укладку инфракрасного пола своими руками

  1. Замерьте участки, которые вы хотите обогреть. При этом учтите, что на них в дальнейшем не должны находиться предметы бытовой техники и мебели без ножек. Кроме того, все источники тепла вроде каминов, духовок и отопительных труб должны находиться минимум в 20 сантиметрах от пленки;

Выберите подходящее место на стене для установки терморегулятора;

Очистите поверхность пола от посторонних предметов и строительного мусора;

Разверните рулон инфракрасной пленки и разрежьте ее вдоль полос нагрева по специально выделенным линиям.
При этом старайтесь сохранить максимальную длину (в пределах 8 погонных метров). Это значительно уменьшит количество подключаемых проводов;

Разложите теплоотражающий материал на очищенную основу и закрепите листы между собой скотчем;

Поверх отражающей прослойки выкладывайте подготовленные полосы пленки так, чтобы медная полоса оказалась снизу.Все контакты направьте в сторону предполагаемого места расположения терморегулятора. Проследите, чтобы пленка нигде не пересекалась с плинтусами и прочими элементами декора;

Закрепите контактные зажимы с помощью пассатижей, молотка или специального заклепочника на металлические токоведущие полоски.
Клема должна разместиться таким образом, чтобы заклепка крепилась к токоведущей стороне, а сам зажим находился между слоями пленки (на медных вставках пленка двухслойная). Убедитесь в прочности крепления;

Используйте входящую в комплект битумную изоляцию на линиях отреза медной полосы и на срезе серебряных контактов внутри инфракрасной пленки;

Прикрепите пленку скотчем к теплоотражающему материалу.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

  1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
  2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

  1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
  2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
  3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

  • по спирали;
  • змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

  • Смесительные узлы;
  • Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

  • Пробка;
  • Вспененный полиэтилен с фольгированным покрытием;
  • Фольгированный полистирол;
  • Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

  • создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
  • надежность и большой срок службы;
  • безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
  • возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Как выбрать теплый пол под плитку

Средняя мощность для помещений в доме составляет:

  • спальная комната – 100-120 кВт/м2;
  • детская – 150 кВт/м2;
  • прихожая, кухня – 120-150 кВт/м2;
  • ванная комната, туалет – 180 кВт/м2;
  • застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

  1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
  2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
