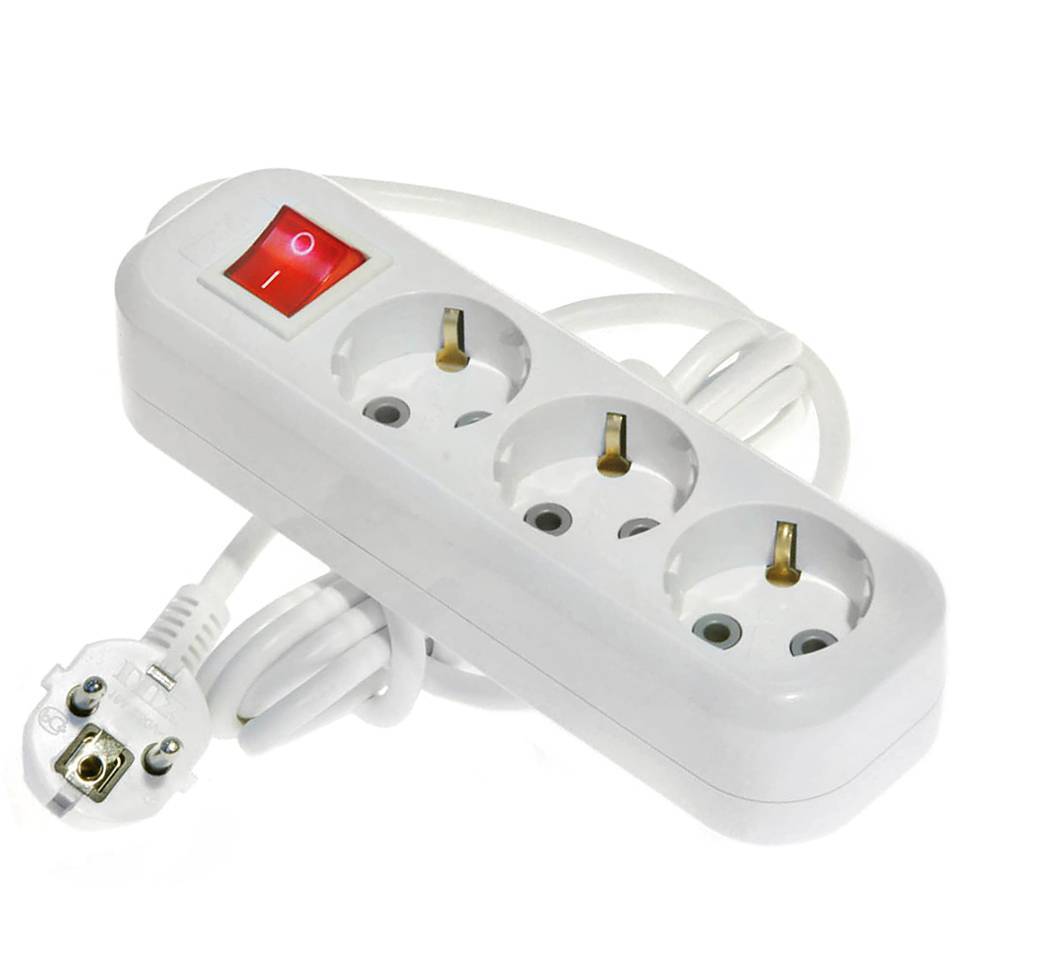

Электрические разветвители для розетки — двойники или тройники

Как сделать своими руками

Штепсельная вилка, кабель, колодка с разъемами

Не всегда в продаже можно найти удлинитель подходящей длины. Тогда его можно собрать самостоятельно. Это несложно, нужно лишь заранее подготовить нужные приспособления и соблюдать инструкцию.

Потребуется:

• Кабель ПВС. Сечение выбирается заранее, в зависимости от нагрузки. Определить диаметр можно по специальным таблицам. Для нагрузки 3,5 кВт нужен провод 1,5 кв.мм, более 5 кВт – 2,5 кв.мм.
• Штепсельная вилка определенного стандарта. Нужно заранее уточнить, нужно ли заземление.
• Колодка с разъемами. Оптимальный вариант – 3-4 вывода.
• Инструменты – отвертка и нож.

Штепсельная вилка в разобранном виде

Как собрать удлинитель:

1. Зачистить концы провода от верхней изоляции на 50-70 мм.
2. Зачистить от следующего изоляционного слоя каждую жилу примерно на 1 см.
3. Разобрать вилку и присоединить к ней провод с соблюдением маркировки. Зеленый или желто-зеленый цвет имеет заземляющая жила.
4. Скрутить вилку обратно.
5. Разобрать колодку и подсоединить к ней кабель.
6. Собрать колодку.

Можно проверять собранное устройство и затем включать его. Его можно прозвонить тестером или мультиметром для определения корректности подключения и отсутствия короткого замыкания.

Подключение розеток шлейфом. Особенности подключения розеток шлейфом

Схемы подключение розеток шлейфом

Соединяют розетки шлейфом несколькими способами;

— радиальное подключение или подключение звездой используется при монтаже электропроводки в домах и квартирах. При таком монтаже розеток, каждая розетка подключена к распределительной коробке или к электрощиту отдельной линией и устанавливаются они в одном месте, рядом.

Этот способ характеризуется большой надежностью и безопасностью, но из-за необходимости в дополнительном кабели он считается самым затратным. Штробу для такого способа параллельного соединения можно делать одну широкую для всех кобелей. Если розетки предназначены для больших нагрузок, то необходим именно этот способ монтажа;

— кольцевая схема соединения представляет собой подключение розеток с двух сторон, то есть на кольцо. Такой вид соединения увеличивает надежность, безопасность и экономичность электропроводки. Но в нашей стране этот метод практически не используется, хотя за рубежом он достаточно популярен;

— подключение розеток шлейфом (параллельно) делают с целью снижения затрат на кабель, но в этом случае снижается надежность и безопасность электропроводки. При таком варианте подключения нужно предусмотреть чтобы суммарная мощность нагрузок потребителей шлейфа розеток не превышала допустимый ток кабеля.

Подключение розеток шлейфом

Для соединений шлейфом нужно предусмотреть, чтобы суммарная мощность нагрузок шлейфа розеток не превышала допустимый ток кабеля. Здесь допустимая нагрузка на одну розетку ниже, чем у одиночной розетки с отдельной линией или розетки подключённой по радиальному способу.

Особенности установки розеток шлейфом

Подключение розеток шлейфом имеет свои плюсы и минусы. Минусом можно читать то, что при обрыве провода в группе, не будут работать последующие розетки. При меньшем числе розеток в группе надежность их повышается. Единственным плюсом можно считать экономию и простоту монтажа электропроводки.

Подключение розеток шлейфом без разрыва заземления методом пайки

Подключение розеток шлейфом по ПУЭ должно быть без разрыва проводника PE. Заземление подключается к клеммам розетки PE только ответвлением. Это связано с тем, что при обрыве проводника заземления розетка остается без защитного заземления. Мощность группы розеток не должно быть больше 3 квт и подключается к автомату 16 А. Если нагрузка группы превышает 3 квт, тогда необходимо к каждой розетке вести отдельную линию.

Порядок монтажа ответвлений в подрозетнике

Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.

Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.

Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки

При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.

Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.

Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.

Устройство и основные характеристики

Электрический разветвитель является штепсельным соединителем, который состоит из вилки и переходника. Устройство подключается в стационарную электророзетку, на которую подается питание.

Для обеспечения пожаробезопасности корпус должен быть выполнен из негорючего материала. Обычно это качественный пластик. Надежность должна быть на высоком уровне, чтобы не произошел перегрев контактов и, как следствие, короткое замыкание. При повреждении может потребоваться замена не только тройника, но и самой розетки. Надежность зависит от внутреннего устройства.

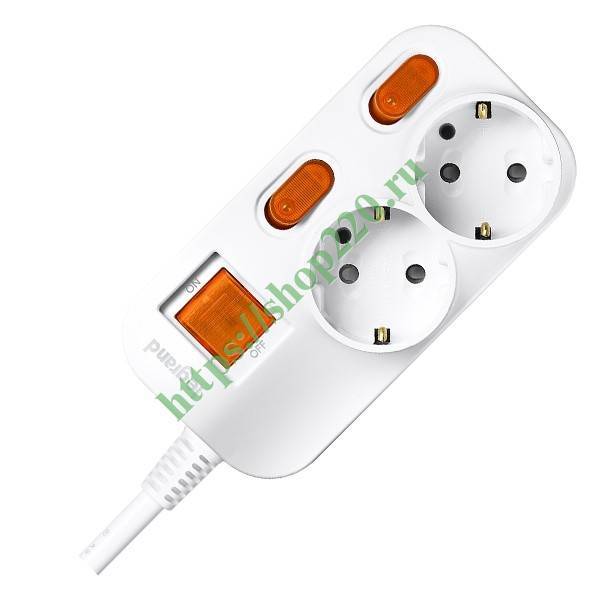

Сетевой фильтр “UNIVersal” с заземлением и защитными шторками

Изделия могут выполняться под любые стандарты вилок. В России используются электророзетки евростандарта.

Основные характеристики:

• Заземление. Если бытовая электропроводка имеет заземление, переходник должен быть таким же.
• Класс защиты от влаги и пыли. Для домашнего применения подходит электрический тройник со степенью не ниже IP20. В помещениях с повышенной влажностью и на улице нужно покупать прибор с IP44 и выше.

Установка розетки в стену

Что понадобиться:

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

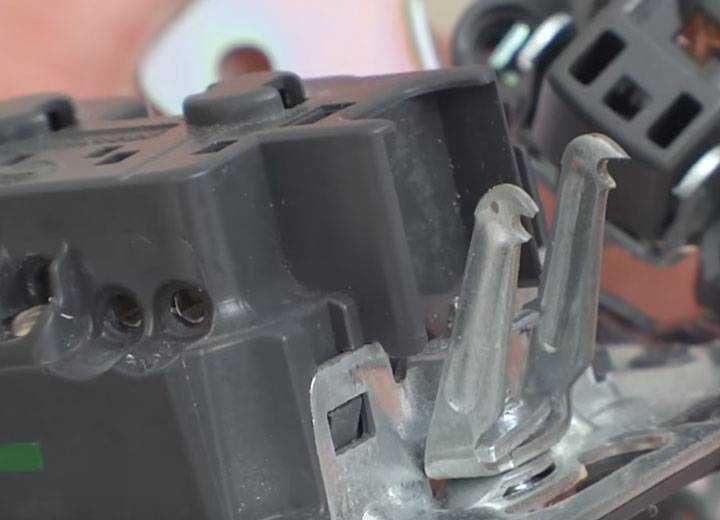

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных. Что категорически недопустимо.

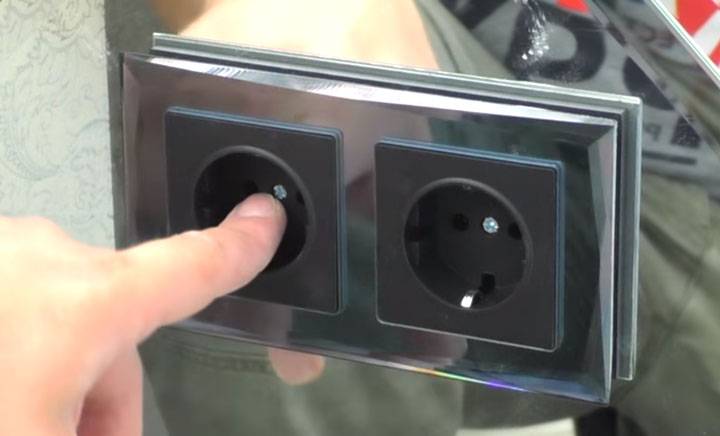

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

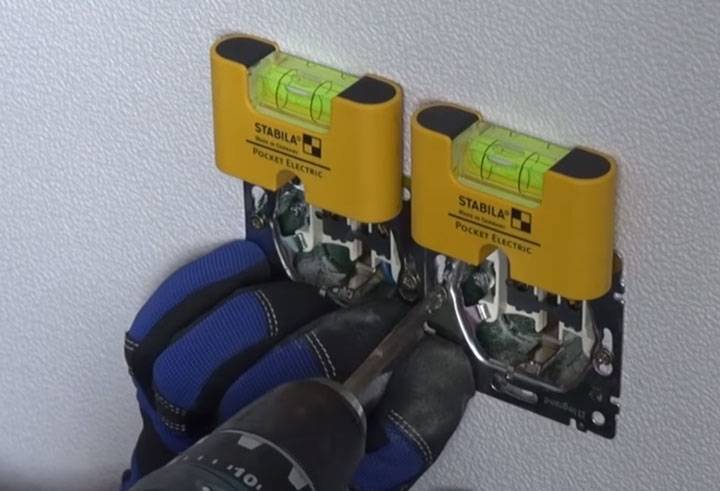

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

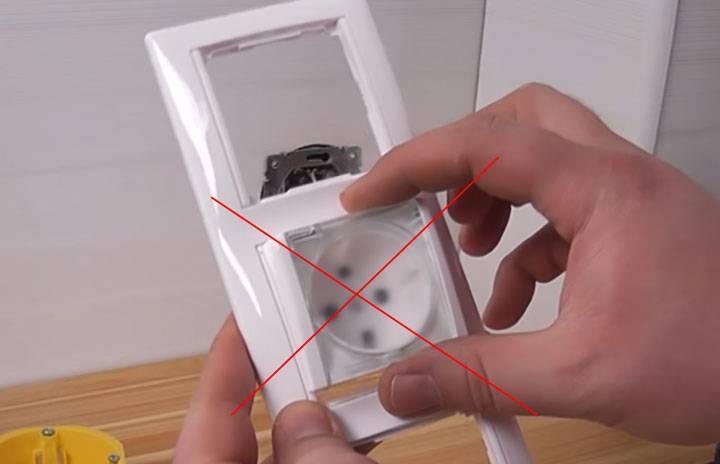

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Пошаговые инструкции по подключению розеток

Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:

• Розетки без заземления.
• С заземлением.
• Для подключения мощной силовой нагрузки (духового шкафа, например).

Рассмотрим каждый из этих случаев более подробно.

Подключение розетки с заземляющим контактом

Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.

Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее

Заземление

Подключаем розетку без заземления

Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).

Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее

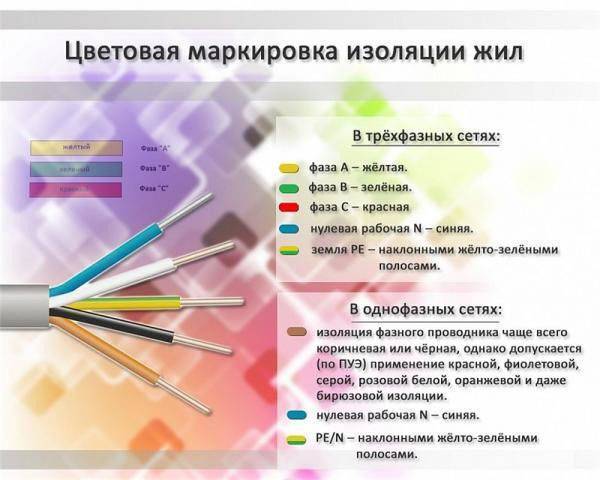

Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для заземления – он временно оставляется свободным. Чтобы  он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.

Подключаем розетку для электроплиты

Чтобы подключить розетку для электроплиты может потребоваться специальное электроустановочное изделие (это зависит от того, какая вилка приложена к ее комплекту).

Для подключения электроплиты розетки могут быть:

• трехконтактные для однофазных сетей;
• четырехконтактные для трехфазных сетей;
• пятиконтактные для трехфазных сетей.

Трехконтактная силовая однофазная розетка и вилка

Четырехконтактная трехфазная силовая розетка и вилка

Пятиконтактная трехфазная розетка с вилкой

В некоторых моделях электроплит вилка в упаковке вообще отсутствует. В этом случае питающие провода с помощью винтовых клемм коммутируются на специальной контактной планке, предусмотренной в конструкции агрегата.

Схемы подключения розетки для электроплиты при однофазной, двухфазной и трехфазной сети

При наличии особой вилки используется розетка 4-го типа (согласно приведенной ранее классификации). Два ее верхних контакта подсоединяются к фазе и нулю, а третий (нижний) – к заземляющему проводу в желто-зеленой изоляции.

Схема и механизм работы электрического разветвителя

По внешнему виду тройники могут выглядеть совершенно по-разному: квадратные, круглые, треугольные, плоские и объемные, короткие и удлиненной формы. Поверхностная форма не воздействует на механизм работы электрического разветвителя.

Внутри тройник состоит из вилки и переходника для нескольких розеток, которые совмещаются при помощи штепселя. Тройник погружается вилкой в гнезда основной розетки и начинает распределять электрический ток между подключенными приборами. Все детали тройника надежно фиксируют в жаропрочной пластмассовой оболочке различных цветовых оттенков (в интернете есть фотографии разобранного тройника).

Главный ультиматум при сборке разветвителей – прочное закрепление штепселя. При несоблюдении этого требования происходит повышение температуры в месте соединения и это может послужить причиной возникновения пожара. Из-за высокого градуса температуры происходят внешние и внутренние повреждения розеток и тройников, что нарушает их функциональность.

Техника безопасности

При выполнении электромонтажных работ с установкой тройной розетки и выключателей необходимо придерживаться техники безопасности:

1. использовать качественный инструмент с хорошей изоляцией,
2. надевать защитную одежду, обувь с прорезиненной подошвой,
3. выполнять действия только днём при хорошем освещении,
4. отключать питание в электрощите, чтобы избежать поражения током,
5. позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей,
6. удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники,
7. хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях,
8. работы выполнять в сухом помещении.

Выполнение всех этих рекомендаций убережёт от несчастного случая, обезопасит работы по установке или ремонту электроприборов. Для установки тройной розетки потребуется выполнение таких работ:

1. подготовка,
2. разметка стен,
3. сверление отверстия под короб,
4. сам монтаж.

Необходимо придерживаться правил безопасности при ремонте и установке электроприборов, чтобы не подвергать себя риску поражения током. Поэтому нужно проверять инструменты на предмет отсутствия повреждений в изоляции проводов, силовых элементов, придерживаться инструкции.

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Соединительные гильзы для проводов большого тока

Соединительные гильзы для проводов высокого тока — Фото

Соединительные гильзы используются для больших токов. Подходят для алюминиевых и медных проводов или их комбинации. Использование достаточно простое.

Обжатые провода высокого тока — Фото

Один или несколько проводов помещаются внутрь гильзы и она зажимается специальными клещами. Применение инструмента обеспечивает качественное соединение, которое не нуждается в дополнительном обслуживании. Существует несколько разновидностей изделия:

1. Для соединения провода с корпусом при выполнении заземления используют гильзы с плоским концом и отверстием в нем;
2. Для одножильных проводов применяют гильзы с винтовым зажимом;
3. Для любых комбинаций проводов используют универсальные гильзы из луженой меди.

Наконечник для опрессовки многожильных проводов — Фото

Наконечник предназначен для безопасного соединения многожильных медных проводов. С одной стороны он имеет расширение. Перед тем как соединить медные провода, их концы надо скрутить и вставить в расширение. Затем наконечник опрессовывается зажимными клещами. В дальнейшем таким образом обработанный конец провода можно использовать в любом типе соединения.

Основная цель, преследуемая при использовании различных средств для соединения проводов – обеспечение их надежного и длительного контакта. Знания о назначении и особенностях конструкции изделий поможет максимально эффективно использовать их на практике.

Осторожность и предусмотрительность

Строго говоря, электрики советуют обходиться без удлинителей и тройников, а прокладывать в помещении как можно больше стационарных розеток. Но не всегда есть такая возможность. И, конечно, практически совсем невозможно обходиться без сетевых фильтров.

Коварны тройники, удлинители и сетевые фильтры, которые предоставляют в пользование несколько гнезд. Есть соблазн загрузить все гнезда – но ни в коем случае нельзя поддаваться ему без осознания ситуации. Нагружая удлинитель, к примеру, утюгом, телевизором и микроволновкой, мы нагружаем ту единственную розетку, к которой подключен сам удлинитель. Вряд ли розеточная линия рассчитана на такой «удар». Как результат – перегрев розетки, кабеля внутри стены, самого фильтра. Другими словами, шаг навстречу возгоранию.

С другой стороны, практически все устройства нашего «IT–уголка» можно включить в один сетевой фильтр, то есть нагрузить одну розетку — ведь все эти приборы маломощные.

И вообще не рекомендуется включать в удлинители нагревательные приборы. Очень плохим тоном считается включение удлинителя в удлинитель.

Нужно подключить электроприборов больше, чем розеток в комнате? Доставить источник электроэнергии в точку пространства, где отсутствует розетка или не достает сетевой шнур? Обеспечить питанием дорогостоящую технику (обычно компьютерную)? Или подключить вилку условного стандарта А в розетку столь же условного стандарта Б? В современных условиях все эти вопросы решаются «без шуму и пыли» с помощью не столь сложных изобретений, как переходники, сетевые разветвители, удлинители, сетевые фильтры

Немаловажно правильно выбрать конкретное устройство согласно той группе задач, которую оно должно решить

Как выбрать штепсельную розетку с учетом технических характеристик

При выборе устройства разберитесь с основными техническими характеристиками. О них можно судить по обозначению устройства.

При выборе нужно обращать внимание на ряд параметров:

• ток, А;
• напряжение, В;
• защита (IP);
• наличие заземления;
• климатическое исполнение;
• габаритные размеры;
• количество полюсов.

Рассмотрим пример обозначения — РШ-Ц-20-0-01-10/220. Название свидетельствует о том, что в ваших руках розетка штепсельная со следующими параметрами:

• тип — утопленный;
• назначение — открытая проводка;
• количество фаз — одна;
• заземление — есть;
• сеть — 220 В, 50 Гц.

Еще один пример с РС-16-006:

• напряжение — 250 В;
• защита — IP20;
• ток — 16А;
• климатическое исполнение — УХЛ4;
• габаритные размеры — 80х80х30;
• число полюсов — два.

При покупке устройства важно учесть ряд дополнительных критериев:

1. Производитель — Schneider Electric, Legrand, IEK, ABB, Светозар и другие.
2. Назначение — силовые, кабельные, информационные, компьютерные, акустические, радио, телефонные и т. д.
3. Материал — пластик, алюминий, резина, керамика, дерево, металл и т. д.
4. Количество мест — одинарные, двойные, тройные, четверные.
5. Заземление — есть или нет.
6. Тип проводки — открытая, скрытая.
7. Способ установки — внутренний, наружный.
8. Конструктивные особенности — встроенные, накладные.
9. Тип размещения — переносные, стационарные, к примеру, розетки в пол https://elektrikexpert.ru/rozetki-v-pol.html.
10. Степень защиты по IP (44, 54, 55, 66 и т. д.).
11. Крышка — с ней и без нее.
12. Производитель — Россия, Китай, Германия, Польша и т. д.
13. Максимальный ток — до 32 А.
14. Цвет — от белого до черного.
15. Размеры.

На практике учитывать все критерии не обязательно. Достаточно смотреть на главные параметры — тип монтажа, максимальный ток, наличие заземления и степень защиты.

Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Рекомендую следующее видео, где автор рассказывает и наглядно показывает, как правильно подключать провода в розетке:

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
