Как определить фазу и ноль в розетке своими руками

Устройство бытовых электрических сетей

Поступление электроэнергии в любые жилые строения происходит через трансформаторные подстанции, которые изменяют поступающее высоковольтное напряжение, и на выходе оно уже имеет показатель равный 380 В.

Бытовые электросети современного образца выглядят и функционируют следующим образом:

  1. Трансформаторная обмотка на подстанции имеет особый вид соединения, который придает ей сходство со звездой. Три вывода подключаются к одной общей точке нуля, а другие три на соответствующие клеммы.
  2. Выводы, подключенные к нулю, соединяются и подключаются к заземлению трансформаторной подстанции.
  3. В этом же месте общий нуль разделяется на рабочий нуль и специальный защитный PE-проводник.
  4. Описанная система получила обозначение TN-S, но в старых домах до сих пор действует схема TN-C, которая отличается в первую очередь отсутствием защитного PE-проводника.
  5. Фаза и нуль, после вывода из трансформатора, протягиваются к жилым домам для подключения к вводному электрощиту. Здесь происходит создание трехфазной системы напряжения с показателями 320/220В.
  6. Далее разводка осуществляется по подъездным электрощитам, куда поступает напряжение с фазы 220В и защитный PE-проводник, если его наличие было предусмотрено.
  7. Нулем в квартирной электросети будет являться проводник, который имеет соединение с землей в схеме трансформаторной подстанции и предназначенный для создания необходимого уровня нагрузки от фазы, которая также имеет подсоединение к трансформаторной обмотке, но с противоположной стороны. Главной функцией защитного нуля является отвод токов повреждений, которые могут возникнуть при аварийной ситуации внутри сети.
  8. Происходит равномерное распределение нагрузки, это осуществляется благодаря наличию этажной разводки, а также подключению квартирных электрощитов к определенным линиям на 220 В внутри центрального распределителя в подъезде.
  9. Система, по которой осуществляется подведение напряжения к жилому дому, с точностью повторяет векторные характеристики трансформаторной подстанции и также обладает формой звезды.
  10. Сумма всех токов в трехфазной разновидности электросети складывается в соответствии с векторной графикой внутри нулевого проводника, после чего она возвращается на трансформаторную обмотку в подстанции.

Если внутри жилого помещения отключить все потребители электроэнергии и отключить их от рабочих розеток, то электрический ток внутри сети перестанет протекать даже при подведенном к электрощиту напряжении.

Описанная система устройства бытовой электросети является наиболее оптимальной из всех существующих на сегодняшний день, но и она не застрахована от возможных неисправностей. В большинстве случаев они связаны с нарушением соединений контактов либо обрывом проводников.

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

  1. Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
  2. Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
  3. Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

  1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
  2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

  1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
  2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
  3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
  4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Как определить фазу и ноль в розетке своими руками

При проведении электромонтажных работ мастеру необходимо знать, с какой стороны в розетке фаза. Если игнорировать этот момент, при необесточенной сети человек может получить сильный удар током. Показатель выше 50 В уже считается опасным для живого организма. А в фазе содержатся все 220-240 Вольт.

Как определить, с какой стороны ноль и фаза

Исходные данные можно получить, если внимательно посмотреть на цвета проводов, подключенных к клеммам розетки. Каждый из них имеет свое значение:

  • зеленый, желто-зеленый — заземление;
  • синий или бело-синий – ноль;
  • все иные колеры (чёрный, коричневый, белый, красный) — фаза.

Но это можно отследить лишь при разобранной точке питания. Если нужно выяснить рабочие параметры розетки в целом её виде, рекомендуется использовать специальные измерительные приборы.

Фаза и ноль в старых розетках

При устройстве точек питания старого образца применяли вышеприведенный принцип монтажа по цветам провода. Синий или сине-белый — это всегда ноль. Если прикоснуться к нему рукой, но не дотрагиваться параллельно ко второму проводу, удара током не случится.

Для подключения фазы используют провода иных оттенков, кроме зеленого или желто-зеленого. Здесь касание к токопроводнику грозит несчастным случаем.

Ноль и фаза для современных розеток

Фаза и ноль в розетке нового типа идентичны вышеприведенному примеру. Но здесь чаще добавлен провод заземления. Он нужен для того, чтобы перенаправить избыточный ток от точки питания в землю или обратно в сеть. Пользователю обеспечивается дополнительная безопасность при возникновении неполадок с электричеством.

Особенно важно заземлять розетки в ванной и кухне (для мощной варочной/духовой техники)

Определение параметров с помощью приборов

Определить, где в розетке должна быть фаза, можно путем применения мультиметра или индикаторной отвертки.

Первый представляет собой многофункциональное устройство, с помощью которого можно отслеживать напряжение, силу постоянного и переменного тока, сопротивление и др. Есть как стрелочные (аналоговые) и цифровые мультиметры. Вторые дают более точные показания.

Для проведения замеров и определения фазы в розетке аппарат переводят в режим измерения напряжения переменного тока. Поворачивают колесо управления на шкалу ACV или V

. Далее действуют так:

  • К разъему VΩmA подключают красный щуп. Касаться его нужно только за прорезиненную обмотку. Разъем VΩmA предназначен для определения сопротивления, напряжения, силы тока.
  • Щуп вставляют в разъем розетки и отслеживают данные на экране. Если провод подведён к нулю, данные будут отсутствовать или покажут не более 10 В. Если щуп вставлен в фазу, на циферблате отобразится значение 220-240 Вольт.

Согласно ГОСТ, отклонения в 20% в ту или иную сторону допустимы для бытовой сети.

Индикаторная отвертка

Маленький инструмент внешне напоминает обычную отвертку. Разница лишь в том, что её металлическая часть является токопроводником, а в прозрачную полимерную ручку встроен диод. Он реагирует на напряжение в сети и показывает реакцию подсветкой.

Использовать индикаторную отвертку не по назначению нельзя. Таким способом можно повредить токопроводник или диод.

Измерение выполняют следующим образом:

  • Металлический конец отвертки вставляют в розетку и касаются им контакта.
  • В это же время нажимают на кнопку со стороны рукояти. Зажженный светодиод свидетельствует о наличии фазы в гнезде. Отсутствие подсветки говорит о том, что мастер попал на ноль.

Индикаторная отвертка способна реагировать на напряжение от 50 до 380 Вольт.

Для безопасной и правильной работы инструментом запрещено:

  • трогать металлический наконечник пальцами во время замера;
  • мочить отвертку или держать её в грязи.

Желательно всегда иметь под рукой такой инструмент.

Вторая фаза в розетке

Иногда случается так, что мастер выявляет при проверке две фазы (в каждом гнезде). Чаще причиной тому становятся:

  • повреждение нулевого провода на одном из участков (к примеру, недавнее сверление стены);
  • перепады напряжения в сети при ненастье.

Решить проблему можно просто выключив всю технику в доме и затем включив её или восстановив поврежденный участок нулевой проводки. Действия мастера зависят от причины аварии.

Опасность двух фаз согласно ПУЭ кроется в основном для человека. Бытовая техника при такой сети работать просто не будет. Жильцу квартиры или дома при наличии двух фаз грозит сильный удар током от любой металлической поверхности (корпус холодильника, микроволновой печи, бойлера и др.). Лишняя фаза переходит через нагрузку на нулевой провод и перемещается на заземляющий, далее перетекает на металлический корпус бытовой техники.

Где находится ноль для подключении розетки (после работы мастера)

Добрый день уважаемые эксперты! Сегодня приходил мастер по проблеме — не работает розетка в месте, где она находится рядом с выключателями в кухню и ванную. Закончив работу мастер сказал, что все в норме, можно замазывать, шпаклевать и клеить обои, а потом он придет и подключит розетку (якобы чтобы не делать двойную работу снять/поставить).

После его ухода следующая картина: 1. Фаза на ванную идет на выключатель, а из него уходит на освещение. 2. Фаза в кухню идет на выключатель, а из него уходит на зажим. Из зажима один провод уходит на освещение кухни и есть еще один провод. Откуда он идет не пойму, но выходит из единой изоляции фазы √1 и √2 (ванная и кухня) до входов в выключатели.

Звоню мастеру, спрашиваю точно ли можно замазывать и клеить обои, так как не вижу нулевой провод. Мастер подтверждает что все в норме. Но я немного сомневаюсь в правильности его работы. Фазу для розетки он возьмет из освещения, но подскажите, где он возьмет ноль. Очень не хочется потом все переделывать. Заранее спасибо за ваши ответы. Могу прислать фото, если не правильно описал картину

нет. ни какой д..рак до этого не додумался. Вот с лампочки возьми фазу и ноль.

Ноль возьмёт из стены.

А я думал слева или справа на розетке,тут какой то выключатель…вопрос не по теме.когда подключаю розетку придерживаюсь рифме: Фаза Справа,а Ноль Слева…

Сергей

Я, Дима, дико извиняюсь, но вопрос то был про розетку, а не про лампочки. Это на выключатель достаточно одного провода, а на розетку хочешь ни хочешь, а два провода надо кидать…

Макаров Дмитрий (Эксперт)

В самом вопросе несколько раз делается упор на то, что от выключателя отходит один провод, именно поэтому в ответе я детально объяснил, почему на выключатель приходит один провод, а не два. Для его работы второй вам попросту не нужен, зачастую электрики, монтирующие проводку в квартире, экономят, таким образом, провод.

Где должна быть фаза в бытовой розетке?

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что — слева, потому что «мы всегда так делали». Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа.

Отдельный аргумент, найденный на просторах интернета — якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т.е. фаза вилки на фазу розетки. Термин «фазозависимый котел», на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит «зависимый», если комплектуемую производителем вилку можно включить в розетку и так и так?

Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу

Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми

Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат. В этом случае никаких проблем с «переворачиванием вилки» не происходит.

Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru.wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что «фаза» в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится «доказательство» того, что «фаза справа» снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь: http://www.forumhouse.ru/threads/259518/ этот «материал» разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Правильное положение фазы в розетке

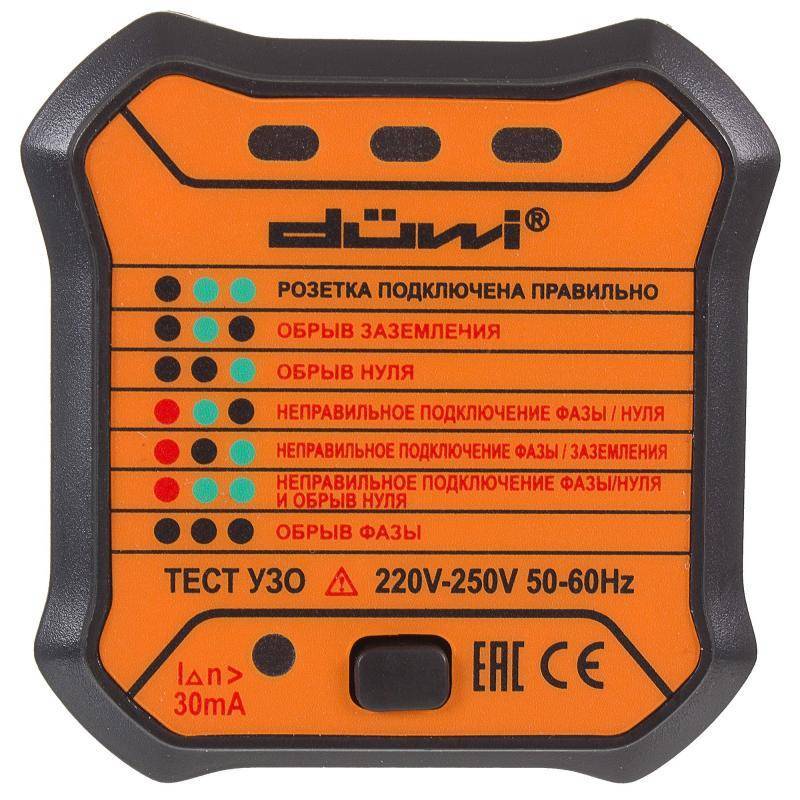

Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке — справа и вот почему. При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс). Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа. Надеемся, что данное правило появится в нормах хотя бы как рекомендация

Проверка правильности подключения выключателя

Самая важная часть статьи, в которой говорится, как определить схему подключения выключателя (проверить, что он рвёт – фазу, или ноль), и его исправность.

Какой признак того, что выключатель размыкает – фазу или ноль? Используя отвертку-индикатор, это легко определить.

В обоих случаях при разомкнутом выключателе на одном его контакте должна быть фаза, на другом – ноль

Это при условии, что лампа (неважно, накаливания или люминесцентная) вкручена и исправна

Проверка фазы на выключателе

Но при замыкании контактов выключателя возможны два варианта.

  1. На обоих концах – ноль. Это говорит о том, что выключатель рвёт цепь нуля, и при разомкнутом выключателе на обоих выводах лампочки – фаза.
  2. На обоих концах – фаза. Значит, сделано по правилам, выключатель прерывает фазу, при его размыкании, на лампочке только ноль. И, что логично и принципиально, при замыкании на одном выводе лампочке – ноль, на другом – фаза.

Рассмотрим варианты подключения выключателя и наличие фазы на нём.

Правильное подключение, фаза на выключателе:

Имеет ли значение расположение контактов?

Ток наших сетях питания, естественно, переменный. Никаких «плюсов» и «минусов», как у батареек/аккумуляторов здесь нет. Как нет и маркировки на самих розетках: они у нас неполяризованные. То есть для этих розеток не важна полярность подключения бытового устройства, поэтому вилку можно втыкать без оглядки на ориентацию. Да и сложно себе представить, чтобы хозяйка перед включением утюга стояла и думала, где находится фаза в розетке и как правильно вставить вилку. Поэтому, учитывая, что у нас применяются неполяризованные розетки, формально нет абсолютно никакой разницы, с какой стороны будет расположена фаза.

Расположение контактов имеет значение лишь для узкого круга оборудования, например, для фазозависимых котлов. У таких котлов контроль пламени осуществляется электрическим способом. То есть на электрод контроля пламени подается фаза для измерения тока утечки на массу

Поэтому в этом случае, как отмечает производитель, принципиально важно, с какой стороны подходит фаза. Но сам же производитель рекомендует подключать котел не к розетке, а к отдельному автомату, поэтому проблем с ориентацией вилки тоже не возникнет в принципе

Правила подключения электрических приборов

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого провода производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. В выключатель подключают фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения. Это обеспечит безопасность при смене ламп. Сложные бытовые приборы необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке. Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке ( ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения»). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) — с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.

Вопросы электрификации: фаза справа, слева нуль

Где в розетке должна быть фаза: в правой дырке или левой?

Мастера горе-электрики, которым все до лампочки, ставят фазу и нуль как придется.

Если вы в своей квартире потыкаете индикаторной отверткой по дыркам розеток, то, скорее всего, обнаружите, что где-то фаза справа, а где-то слева. «Электрикам» без разницы куда ее ставить.

А как правильно?

Покопавшись в книжках, нашла ответ:

«Правильным считается монтаж проводов, при котором фазовый контакт расположен справа, если смотреть на розетку, установленную в стене».

А почему фаза должна быть справа? А если слева? В чем разница-то?

Порылась в книжках, переворошила интернет, но ответа не нашла.

И тогда я решила разобраться в проблеме сама.

У меня дома компьютер подключен к заземленной розетке (я ее сама сделала), а рядом расположена обычная совдеповская незаземленная розетка, сляпанная двоешниками (назвать их «электриками» язык не поворачивается).

У незаземленной розетки фаза стоит слева (так сделали «специалисты»).

Втыкаю в незаземленную розетку вилку сетевого фильтра, к которому подсоединен компьютер. Сетевой фильтр выключен! Вокруг компьютера появилось мощное электромагнитное поле! Аж страшно!

Тестер напряжения в радиусе 1,5 метров реагирует громкой трелью!

Вынимаю из розетки вилку сетевого фильтра, разворачиваю г-образную вилку хвостом вверх и снова втыкаю в розетку. Теперь тестер молчит! Магнитного поля, на которое реагировал тестер, теперь нет!

При работе с заземленной розеткой тестер молчит при любом способе втыкания вилки.

Вывод. Если розетка не заземлена (плохо), но фаза расположена справа (хорошо), то при нормальном включении сетевого фильтра (т.е. проводом вниз) тестер на вредное магнитное поле не реагирует (хорошо).

Если фаза розетки расположена слева (плохо), то для правильного подключения сетевого фильтра приходится вставлять его проводом вверх (при таком положении провод неестественно изгибается, что плохо).

В данной ситуации при расположении фазы розетки справа компьютер не излучает такого магнитного поля, как при расположении фазы слева. Для исправления положения приходится розетку фильтра втыкать проводом вверх, что не есть хорошо. Короче, фазу надо делать справа.

Уровни электромагнитных полей на рабочих местах с ПЭВМ изменяются в 3-5 раз в зависимости от ориентации вилки питания компьютера в сетевой розетке.

Желательно, чтобы установленные сетевые розетки позволяли изменять полярность включения вилки литания дисплея и системного блока ПЭВМ в сетевую розетку.

В дальнейшем (при обследовании рабочего мест) это позволит выбрать ту ориентацию вилки в сетевой розетке, при которой поля на рабочем месте минимальны.

Конечно, наличие вредных факторов надо определять и измерять не только тестером, которым я пользуюсь, а более совершенной аппаратурой. Но интуиция мне подсказывает, что если фаза в розетке будет справа, то так будет лучше и в отношении работы ПК, и с точки зрения влияния на здоровье пользователя.

Фаза должна быть справа!

Модульные системы освещения Метод сухой кладки камней

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Для каких приборов ВАЖНО где расположена фаза в розетке

С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются «специально обученные люди».

Это газовые котлы и колонки с электроконтроллером наличия пламени.

Ответ одного из производителей котлов

Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.

Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.

В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.

При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.

Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии «ноль-заземление»
