Что такое нулевой защитный и нулевой рабочий проводники

Роль нулевого провода при соединении звездой

Определение 3

Звезда — это особый способ соединения концов обмоток генератора, при котором все они соединяются в одну точку, называемую нейтралью.

При этом провода на выходе у потребителя также соединяются в аналогичную точку, а провод, соединяющий две нейтрали, называется нулевым. Провода же, соединяющие начало фазы у потребителя и генератора называются линейными.

Ищешь идеи для учебной работы по данному предмету? Задай вопрос преподавателю и получи ответ через 15 минут! Задать вопрос

В случае подключения трёхфазного двигателя нагрузка для всех трёх фазовых проводов будет одинаковая, соответственно, возвращение остаточного тока на генератор возможно по одному из фазовых проводов, на котором фазовое напряжение в данный момент времени равно нулю.

Если же нагрузки на стороне потребителя неодинаковые, остаточный ток после каждой нагрузки будет выходить разным и, соответственно, фазовое напряжение тоже будет разное.

Если говорить упрощённо, в каждый момент времени оно будет равно напряжению между проводом, который в данный момент времени не является несущим фазовый ток, и фазовым проводом — то есть оно будет разным.

Использование же нулевого провода в таком случае поможет предотвратить эти перепады и таким образом исключить возникновение неисправностей в сети.

Рисунок 1. Роль нулевого провода в трехфазной цепи при соединении звездой

На рисунке представлена схема подключения трёхфазной цепи при подключении звездой.

Ток по нейтральному проводу, соединяющему между собой две нейтрали, будет течь только при включении (или выключении) всей системы и старте работы первой из обмоток генератора.

В остальное время он будет возвращаться на генератор по фазовым проводам по очереди.

Фазовое напряжение на рисунке обозначено с помощью букв $U_A$, $U_C, U_B$, ЭДС на обмотках генератора — $E_C, E_A$ и $E_B$, а ток, текущий по фазовым проводам — буквами $I_C, I_A$ и $I_B$.

Сам генератор обозначен буквой $G$, а потребитель буквой $M$. Сопротивления у потребителя обозначены буквами $Z_A, Z_B$ и $Z_C$.

Линейные напряжения — то есть напряжения между фазами — обозначены соответственно $U_CA, U_AB, U_BC$. На рисунке стрелками показаны провода, к которым нужно подключить вольтметр для измерения линейного напряжения.

Для чего необходимо заземление

Если энергоснабжение в помещении организовано в соответствии с ПУЭ, на входе, в распределительном щитке установлены защитные автоматы.

Эти выключатели срабатывают при превышении установленной силы тока: нагревается биметаллическая пластина, происходит ее деформация, и контакты автомата механически размыкаются.

Происходит разрыв цепи, находящейся под напряжением, электроустановка (или вся цепь) обесточивается, обеспечивая безопасность. Как это работает на практике, и что такое заземление в данной цепочке?

Заземление, это электрический контакт между линией, специально выделенной в электросети, и реальной (физической) землей. То есть шина заземления имеет электрический контакт с грунтом. Одновременно, любая установка, вырабатывающая или распределяющая электрический ток, соединена нулевым проводом с той же землей.

Даже если к вам в дом заведено три фазы (такое встречается в частном секторе), для конечного потребления все равно используется два провода: ноль и фаза.

Допустим, у вашей электроустановки (холодильник, бойлер, стиральная машина), особенно с металлическим корпусом, произошла утечка фазы. То есть, провод под напряжением касается корпуса (отсоединился контакт, нарушена изоляция, протекла вода). Прикоснувшись к электроприбору, вы будете поражены электрическим током. Кроме того, сопротивление в точке касания мизерное, вследствие чего произойдет мгновенный нагрев провода, и возгорание электроприбора.

Если ваш бойлер заземлен, электрический ток потечет по пути наименьшего сопротивления, то есть по контуру: фаза — «земля» — нулевая шина. Сила тока спонтанно возрастет, и сработает аварийное отключение в автомате защиты. Никто не пострадает, материальный ущерб не будет нанесен.

Если вы имеете поверхностные знания устройства электроустановок, возникает вопрос: а зачем нужно заземление, если то же самое произойдет между фазным и нулевым проводом? И собственно, чем отличается заземление от зануления?

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Правила прокладки

Прежде чем приступать к монтажу, требуется ознакомиться с правилами, которые предъявляются к прокладке РЕ:

  • В линии должны отсутствовать устройства, которые могут стать причиной разъединения, нарушения целостности цепи, например, удаляемые вставки, выключатели, автоматы защиты и предохранители.
  • Все оборудование и токоведущие части коммутируются с защитным заземлением напрямую.
  • Запрещено соединение нескольких электрических приборов по принципу шлейфа.
  • На распределительной шине РЕ выделяется отдельная клемма (зажим). Запрещается к одной клемме одновременно подсоединять нулевой защитный и рабочий провод.
  • Если оборудование защитного отключения УЗО установлено в распределительном щите, N и защитный провод не должны иметь контактов на одной линии. Если пренебречь этим правилом, у УЗО будет множество ложных срабатываний.
  • У рабочих проводов площадь сечения должна быть больше, чем сечение защитного заземления.
  • Нулевая защитная жила должна быть проложена около рабочих проводов.
  • Для заземления нельзя использовать предметы и коммуникации, не предназначенные для этого. Чаще всего в данном случае не по назначению используется арматура в стенах, трубопровод и батареи отопления.
  • Запрещается подключать РЕ к независимым шинам заземления, если такие в электрической цепи предусмотрены.

Сопротивление изоляционного слоя РЕ не должно быть меньше указанного в нормативно-правовом документе.

Системы заземления

Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии
(двигатель, телевизор, холодильник, компьютер и т.д.), питающихся от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три катушки соединенные «звездой», где начала катушек соединяются в общую точку, называемую
нейтралью «N», которая непосредственно соединена с заземляющим устройством.

Свободные концы катушек подключаются к проводам трехфазной сети, уходящей к потребителям трехфазной или однофазной электрической энергии.
Такое соединение нейтрали называется глухозаземленной и используется в системах заземления типа TN.

1. Совместно с одной из трех фаз образует напряжения 220 Вольт.

2. Выполняет защитную функцию, так как имеет прямой контакт с землей.

На данный момент существует 3 типа систем заземления:

1. TN – система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали;

2. TT — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены при помощи заземляемого
устройства, электрически независимого от заземленной нейтрали трансформатора;

3. IT — система, в которой нейтраль трансформатора изолирована от земли или заземлена через устройства,
имеющие большое сопротивление, а открытые проводящие части заземлены.

Все три системы заземления разработаны для защиты людей и электрооборудования от действия электрического тока. Данные системы заземления считаются равноценными для защиты людей, но они не равноценны по способу обеспечения надежности (безотказности,
ремонтопригодности) электроснабжения потребителей электрической энергией.

Обозначаются системы заземления двумя буквами.
Первая буква определяет связь нейтрали трансформатора с землей:

T – нейтраль заземлена;

I – нейтраль изолирована от земли.

Вторая буква определяет связь открытых проводящий частей с землей:

T – открытые проводящие части непосредственно заземлены;

N – открытые проводящие части присоединены к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

Схема подключения заземления.

Схема подключения заземления – представляет собой графически изображенное подключение различных электрических элементов и проводников для обеспечения безопасности использования электрической сети. Построить дом с нуля совсем не просто. Эта работа имеет несколько стадий. Одна из них – схема заземления. По ГОСТам им должно быть оборудовано любое здание

Особое внимание должны проявить в этом вопросе строители и владельцы частных домов. Именно от них зависит, насколько жизнь в таком здании будет безопасной

В любом источнике информации о схеме заземления найдётся глубина, на которую оно делается. Составляет она 1,5 – 3 м. Отчего зависят эти цифры? От двух показателей: структура грунта и глубина залегания грунтовых вод. Чем выше проходят грунтовые воды, тем меньше глубину берут при заземлении. При высоком уровне воды, также между электродами делают маленькое расстояние. Надо учитывать и состав почвы, так как у чернозёма торфа и песчаника будет разный уровень электропроводности. Если вы не обладаете специальным образованием, лучше доверить расчёты глубины заземления и шага между электродами специалисту.

Ток можно сравнить с потоком воды. А всем известно, что вода всегда выбирает более лёгкий путь. Поэтому при неисправности приборов ток пойдёт не через тело человека, приведя, возможно к летальному исходу, а через металлический контур заземления. Это происходит потому, что у металла электропроводность больше, чем у человеческого тела.

Что такое нулевой провод

Нулевые провода в электрощитке (синий цвет) При работе с электричеством важно понять, что такое рабочий и защитный нулевой провод. В первом случае он выравнивает напряжение по фазе, во втором – защищает зануление

Пользователи ошибочно считают, что нейтральный проводник является исключительно заземлением. Его главная функция – соединение нейтралей установок в трехфазной цепи.

При подаче различной нагрузки на каждую из фаз происходит смещение нейтрали – симметрия напряжений нарушается. Одним потребителям подается повышенное напряжение, другие получают пониженное. При низком напряжении электроприборы функционируют со сбоями, при высоком – подвергаются перегрузке и загораются. Задача нуля – уравнять повышенные и пониженные показатели, обеспечив баланс электросети.

Принцип работы


TN-S В новостройках и домах старой застройки схема передачи энергии принципиально отличаются. Электросеть новостроек сконструирована по принципу TN-S:

  • электричество поступает от трансформаторов со вторичной обмоткой, соединенной по типу «звезда» (провода, сходящиеся в нулевой точке);
  • вторая часть концов кабелей отводится к клеммам А, В, С, также соединенных в нулевой точке, и подключается по заземляющему контуру к подстанции;
  • высоковольтный провод с нулевым сопротивлением разделяется на защитный РЕ (желто-зеленый) и рабочий N (голубой).

В общем распредщитке новостройки подводятся 3 фазы, защитный проводник и нейтральный провод.


Дома старой застройки не имеют защитной проводки. Там реализована устаревшая четырехпроводная система TN-C:

  • нулевой заземленный проводник находится в распределительной коробке;
  • фаза и ноль от трансформатора подкинута к зданию через подземные или надземные высоковольтные кабели;
  • провода соединяются в щитке ввода, образуя трехфазную систему с рабочим напряжением 220 или 380 В;
  • от щитка выполняется разводка проводки на квартиры и подъезды;
  • потребители получают электроэнергию от проводов одной из фаз через сеть с напряжением 220 В;
  • разница в нагрузке устраняется за счет подвода нулевого N-провода.

Режимы работы


Существуют следующие режимы нейтрали электрических сетей:

  • глухозаземленный (сети на 380 вольт– 110 киловольт) – потенциалы нейтрали и земли одинаковы;
  • изолированный (сети на 6, 10 и 35 киловольт) – между нейтралью и землей наблюдаются незначительные утечки тока;
  • часть электросети с небольшим импедансом сопротивления и сопротивлением земли.

Применяют нейтральный провод для предупреждения аварийных скачков напряжений по фазе, с целью релейной защиты от замыканий фазы на землю, а также для обеспечения надежности работы электроприборов.

Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

Главные моменты здесь следующие:

  1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
  2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
  3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

Если нет перемычки и автомата УЗО, ноль и заземление не связаны

Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

Если есть перемычка между нолем и заземлением, нет автомата УЗО

В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению

Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода

При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

Если есть перемычки между PE и N, установлен УЗО

Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

Если нет перемычки между PE и N, установлен УЗО

Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

Система заземления TN-C

Это одна из самых первых схем заземления, наиболее экономичная и простая. Заземляющий и нулевой провода объединены в один на всем протяжении цепи. Это как раз тот случай, когда происходит зануление нетоковедущих частей приборов. Самый главный недостаток такой системы — при обрыве ноля возникает опасность возникновения фазового напряжения прямо на корпусе прибора. Проще говоря, если при таком обрыве произойдет прикосновение не изолированного фазового провода к корпусу, то нолем станет тот, кто первый прикоснется к прибору. Соответственно, через него пойдет ток.

Система заземления TN-C: 1 — заземление нейтрали; 2 — токопроводящие части

Последовательность разделения PEN-проводника «с нуля»

Для того, чтобы понять правильность данной процедуры, необходимо ознакомиться с примером её последовательности. При отсутствии соответствующего образования и допуска до электротехнических работ, выполнять процесс самостоятельно не рекомендуется.

  1. Перед началом монтажа следует отключить напряжение. Для этого достаточно перевести автоматический выключатель, который является основным, в нижнее положение. После его выключения необходимо проверить с помощью индикаторной отвёртки отсутствие опасного потенциала.
  2. Можно приступать к монтажу шин. Используют специальные медные или алюминиевые пластины с готовыми отверстиями под болты. Если под рукой таких нет, то их можно изготовить самостоятельно, подойдёт обыкновенная сталь, в которой с помощью дрели и свёрл делают отверстия.
  3. Шина рабочего ноля крепится к щитку через изоляторы. Это делают в целях безопасности, так как бывают короткие замыкания в распределительных коробках, при которых отгорает ноль и соприкасается с фазой. Автоматический выключатель в данной ситуации не сработает, но нулевая шина будет под напряжением.
  4. Вторую шину, выполняющую роль заземления, можно крепить сразу к щитку, не используя изоляторы. После закрепления, на рабочую шину и шину заземления необходимо нанести соответствующую маркировку. По стандартам ПУЭ, ноль должен быть помечен синим цветом, а на заземлении установлен специальный знак. Чтобы не тратить время, знаки заземления и ноля можно приобрести в магазине, специализирующимся на электротехнической продукции.
  5. Между планками необходимо закрепить перемычку. Для этих целей также подойдёт пластина, выполненная из того же материала что и шины.
  6. На нулевую пластину, посредством болтовых соединений, крепятся только нулевые проводники. Такие провода также должны иметь синюю или голубую маркировку. На защитную шину монтируют провода заземления (с жёлто-зелёной изоляцией). При болтовом соединении следует обязательно использовать шайбы или не будет достигнут требуемый контакт.

Следует помнить, что лучше не выполнять вышеописанную процедуру, не имея знаний и опыта в области электрики или электротехники.

Нулевой защитный проводник, система заземления квартиры

В этой статье речь пойдет о заземлении в квартире , а именно, что такое система заземления квартиры и нулевой защитный проводник. Рассмотрим системы заземления TN-C, TN-S, TN-C-S.

Как обозначается нулевой защитный проводник

Электропитание квартиры осуществляется переменным током с напряжением, номиналом 220-230 Вольт.

  1. При этом один рабочий проводник является фазным (или просто «Фаза»), а второй рабочий проводник является нулевым (иначе «рабочий ноль»). На схемах «Фаза» обозначается -L,»Ноль» обозначается-N. Такая электропроводка называется двухпроводная.
  2. Помимо двухпроводной электропроводки квартиры, применяется трехпроводная . Третий провод является нулевым защитным проводом (или «Земля»), обозначается-PE. Цвет жилы заземления в кабеле желто-зеленый.

На схеме и приборах нулевой защитный проводник (ЗЕМЛЯ) обозначается так.

Назначение нулевого защитного проводника

Предназначен нулевой защитный проводник для создания кратковременного тока короткого замыкания и срабатывания защитного отключения поврежденного электроприбора от питающей сети, с целью обеспечения вашей электробезопасности .

Система питания и система заземления

В жилых зданиях электропитание осуществляется от электроустановок в которых нейтраль(Ноль) источника питания глухозаземленна, а открытые проводящие части электроустановки присоединены к этой глухозаземленной нейтрали. Обозначается эта система электропитания-TN.

Система электропитания TN для вашей квартиры может быть одной из трех видов.

1.Система заземления TN-C

с и с т е м а TN-С — это система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении линии от источника до квартиры.

Система электропитания квартиры TN-C

Важно! Эта система электропитания применяется во всех старых домах. С 2007 года согласно ПУЭ (правила Устройства Электроустановок) схема проводки TN-C во вновь строящихся домах запрещена

При серьезном ремонте квартиры необходимо перевести схему электропроводки TN квартиры на систему TN-C-S (смотри ниже).

2.Система заземления TN-S

с и с т е м а электропитания TN-S -это измененная система электропитания TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении линии от источника до квартиры.

Система электропитания квартиры TN-S

Важно! Не путать на протяжении всей электропроводки квартиры проводники PE (Земля) и N (ноль)

3.Система заземления TN-C-S

с и с т е м а электропитания TN-C-S — это измененная система электропитания TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

Система электропитания квартиры TN-C-S

То есть в квартире проводники PE (Земля) и N (Ноль) разделены, а в этажном щите совмещены и присоединены к одной клемме (смотри схему выше).

Эта схема заземления особенно актуальна при серьезном ремонте квартиры с системой питания TN-C и переходе электропроводки на систему электропитания TN-C-S.

Правила при монтаже трехпроводной системы электропитания квартиры

  1. Нулевой защитный проводник не должен прерываться никакими предохранителями и автоматами защиты.
  2. При наличии в щите УЗО (устройство защитного отключения) нулевой защитный провод(Земля) не должен нигде ,на линии электропитания,иметь контакта с N проводником(Ноль). В противном случае будет срабатывать УЗО (устройство защитного отключения).
  3. Нулевой защитный проводник в квартире, должен иметь сечение равное сечению рабочих проводников.
  4. Нулевой защитный проводник должен прокладываться в непосредственной близости от рабочих проводников.Иными словами в одном кабеле.
  5. Прокладка нулевого защитного проводника отдельно от рабочих проводов Запрещена!
  6. Нельзя использовать для заземления электропроводки квартиры коммуникации общего назначения(трубы отопления,водоснабжения, арматуру в стенах)
  7. Нельзя подключать нулевой защитный проводник к независимым («чужим») шинам заземления. Если такие есть у вас на лестничной площадке.
  8. Сопротивление изоляции должно соответствовать данным таблице ниже:

Согласно ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), Приложение 3; 3.1 (часть таблицы 37), минимально допустимые значения сопротивления изоляции электроустановок напряжением до 1000 В :

  1. Наименьшее допустимое значение сопротивления изоляции, МОм
Распределительные устройства, щиты и токопроводы1000-25001,0
Электропроводки, в том числе осветительные сети10000,5
Стационарные электроплиты10001,0
Силовые кабельные линии25000,5
Обмотки статора синхронных электродвигателей10001,0

Специально для сайта: Все про ремонт квартиры

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

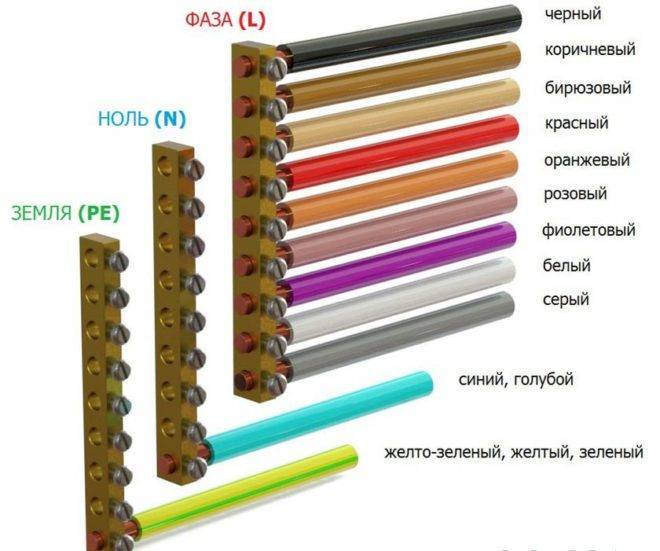

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) — фазный провод;
  • N (от слова Neutral) — нулевой провод;
  • PE (от сочетания Protective Earthing) — заземление;
  • «+» — положительный полюс;
  • «-» — отрицательный полюс;
  • М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 — первая фаза;
  • L2 — вторая фаза;
  • L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La — первая фаза;
  • Lb — вторая фаза;
  • Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Watch this video on YouTube

Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов?

Провод ПВС и его технические характеристики

Описание и технические характеристики провода ПВС

Технические характеристики и область применения кабеля КГ

Схема распиновки USB кабеля по цветам

Какие виды систем заземления существуют и что такое защитное заземление?

Наиболее частые ошибки при разделении PEN-проводника

Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.

Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной

Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить

В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.

Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.

При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
