Описание и виды счетчиков электроэнергии Меркурий

Причины перегрева

Причины зачастую банальны и каждый может с ними столкнуться:

Забит радиатор охлаждения. Обычно он отдельный, располагается рядом с основным радиатором охлаждения двигателя. Со временем он может забиваться пухом, грязью, насекомыми и т.д

ВАЖНО! Чистить его каждый год (хотя бы промывать не очень сильными струями воды)

Давно не меняли масло. Скажем, катались 150 – 200 000 км и никогда не залазили в АКПП. Накапливается ОЧЕНЬ большое количество грязи, и она уже может изнутри также забить радиатор охлаждения. ATF жидкость не будет циркулировать, вот вам и перегрев

• Буксировка автомобиля или прицепа. От большой тягаемой массы, также может идти перегрев и больший износ
• Пробуксовка. Застряли в грязи, песке или снегу. Если вы буксуете на одном месте, обороты высокие, идет капитальный разогрев АКПП. НА многих автомобилях даже стоит система защиты от перегрева, она отрубает автомат после критического нагрева, у вас появляется индикатор на приборной панели

Есть еще одна причина, но это как я называю запланированное старение. Смысл здесь вот в чем – на некоторых автомобилях радиатор АКПП и основной для двигателя совмещенные. НО зачастую сейчас моторы могут быть высокотемпературные, что

Если вы не таскаете прицепы сзади, и не буксуете в грязи

То для вас важно промывать радиатор и менять вовремя масло внутри

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий

Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.

Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.

Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.

По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.

Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО. Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Порядок снятия показаний

С индукционных счетчиков

Общий расход электроэнергии рассчитывается из полученных чисел, которые показаны на табло счетчика. Причем учитывать нужно все цифры до запятой, после которой цифра обозначает количество десятой доли киловатта. Зачастую, цифра после запятой обозначена красным цветом.

Чтобы рассчитать расходы электроэнергии за месяц, нужно записывать показания в конце каждого прошедшего месяца, вычитывая из них показания предыдущего месяца. Полученная разница – это и есть количество израсходованной электроэнергии за месяц. Данный показатель должен измеряться в кВт/час.

Общая сумма к оплате рассчитывается путем умножения полученного количества киловатт на определенную стоимость одного киловатта, согласно установленному тарифу.

С цифровых многотарифных

На однотарифных прежде всего, необходимо списать все цифры (до запятой), что показаны на табло. Все эти цифры нужно внести в платежную квитанцию. Следующий этап заключается в подсчете количества использованного электричества за месяц. Для этого, отнимается показатель за прошлый месяц и полученное число умножается на определенный тариф.

Двухтарифный тип цифрового электросчетчика представлен более современным устройством, которое несколько отличается от индуктивных приборов. Также, двухтарифный счетчик имеет немного другой принцип работы, который заключается в разных способах учета электроэнергии в определенное время суток. К примеру, учет электричества в ночное время суток вычисляется по определенному тарифу, который гораздо дешевле чем днем.

При снятии показаний записываются первые три цифры: самая первая показывает количество использованной электроэнергии за сутки, вторая цифра свидетельствует об израсходованном электричестве за ночь, а третья показывает общее количество употребленной электроэнергии кВт. Сумма к оплате рассчитывается путем умножения общего количества электричества на установленный тариф за один киловатт.

Чтобы снять показания с трехтарифного счетчика, изначально необходимо нажать кнопку «ввод». В результате, будут показаны значения всех трех тарифов: Т1, Т2 и Т3. Все значения будут показываться по очередности, с интервалом в 30 секунд. Чтобы рассчитать Т1, необходимо отнять текущее значение от предыдущего показания дневного тарифа. Далее, полученную разницу надо умножить на установленный тариф в час пик. Часом пик считается утренний период времени с 7 до 10, и вечерний – с 17 до 21 часа.

Показатель Т2 — это тариф, который показывает потребление электроэнергии в ночное время суток. Ночные часы во всех регионах рассчитываются с 23 до 7 часов. Т2 рассчитывается точно так же, как и показатель дневного тарифа.

Что касается третьего тарифа (Т3), то его принято считать как час полу пик, для которого установлены два временных промежутка: с 10 до 17 часов и с 21 до 23 часов. Расчет Т3, происходит путем вычисления разницы между текущим значением и показателем за прошлый месяц.

Как правильно снимать показания со счетчиков электроэнергии?

Электрическая мощность счетчика преобразовывается в аналоговый сигнал, который еще раз проходит процесс преобразования, но уже в импульсный сигнал. Главным элементом электросчетчика считается микроконтроллер, который анализирует все сигналы и рассчитывает количество потребляемой энергии.

Также, с помощью этого прибора, осуществляется передача информации на выводные устройства. Что касается индукционных счетчиков, то они состоят из таких элементов: алюминиевый диск, катушка напряжения, расчетный механизм и постоянный магнит.

Индукционные

Эти приборы знакомы многим его пользователям благодаря своему стеклянному окошку, за которым крутится специальный диск. Скорость его оборота зависит от количества энергопотребления. Данный вид электросчетчика уже не актуален, так как его вытесняют с рынка разные современные аналоги.

Из-за своей невыгодности, сейчас уже его никто не устанавливает. Индукционные приборы имеют больше недостатков, чем преимуществ, ведь их устройство не позволяет совершать автоматизацию учета и под влиянием определенных факторов может искажать свои показания.

Вместе с использованием, понизилось и производство индукционных счетчиков. Причина этого заключается в предпочтении более новых и современных видов электросчетчиков.

Цифровые

Это более новые приборы, которые сегодня приобрели большую популярность.

По сравнению с предыдущим видом, цифровые электросчетчики обладают множеством преимуществ:

1. Надежность и точность системы.
2. Возможность одновременной проверки активной и реактивной мощности.
3. Возможность разработки многотарифных установок.
4. Реализация внешнего интерфейса (изменение тарифов, возможность диагностики и управления).
5. Осуществление статистического управления.
6. Хранение информации накопленной энергии за определенный период времени;

С помощью таких электросчетчиков, можно совершать автоматизацию учета энергии и ее распределение. Также, некоторые системы способны предусматривать предварительную оплату электроэнергии. Причем информация об оплате записывается на электронную карточку, которая является индивидуальной для каждого пользователя.

Гибридные

Это самые редкие виды, которые сейчас практически никто не использует. Гибридные счетчики не очень удобны, так как измерительная их часть является электрической, а вычислительная часть – механическая.

Разновидности счётчика

Выпускается 4 базовых исполнения модели:

• АМ – исполнение прямого подключения с механическим табло для активной составляющей электроэнергии. Представлен в единственной модификации 01 с величиной рабочего (предельного) электротока соответственно 5 (60) А, учитывает данные по одному тарифу. На табло 5 разрядов указывают целое значение показателя, один – дробное;
• АМш – вариант изделия, отличающийся от предыдущей модели классом точности. Всё 6 цифр на табло определяют целое число киловатт-часов. Производится в двух модификациях 01ш и 02ш, различающихся токовыми параметрами;
• АТ-01 – аппарат, снабжённый жидкокристаллическим табло, тарификатором, разделяющим показатели по 4-м тарифным планам. Токовые параметры – 5 (60) А;
• АRT-01(2)ш – модификация с аналогичными характеристиками по электротоку, в дополнение к тарификатору снабжённая электронной пломбой, позволяющая разделять учитываемые показатели электроэнергии на активную и реактивную составляющие.

Изготовитель предлагает возможность комплектации моделей согласно договору с заказчиком.

Описание счетчика

Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.

Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.

Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.

Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.

Разновидности счётчика

Заказчикам предлагается два исполнения модели:

• ART – аппарат, снабжённый тарификатором, подключающийся через трансформатор или непосредственно;
• ARTM – исполнение со съёмным модулем, позволяющим отдельно устанавливать или убирать дополнительные элементы.

Расшифровка маркировки счётчика – Меркурий 234 Первое из представленных исполнений производится в 16-ти, а второе – в 25-ти модификациях, отличающихся:

• способом подключения – прямым или трансформаторным;
• характеристиками рабочего и предельного электротока;
• комплектацией интерфейсами, модемами и другими устройствами связи;
• классом точности для определения каждой из разновидностей электроэнергии;
• величиной постоянной;
• чувствительностью к силе тока и другими характеристиками.

Детальнее о параметрах модификаций указано в паспорте электросчётчика. По желанию заказчика возможен выпуск исполнений корпуса с двумя съёмными модулями.

Счётчик Меркурий 201.5

8 (495/499) 290-39-83,

Моя корзина:

Категории

• Кабель и провод
• Распаечные коробки, Клеммники, Сжимы
• Короба для проводов
• Гофрированные /гладкие шланги (ПВХ / ПНД)
• Кабельные лотки
• Автоматические выключатели
• Диф автоматы (Дифференциальные автоматы)
• УЗО
• Счетчики
• Боксы, Щиты
• Рубильники, Разъединители
• Светильники ЛПО (IP 44), ЛСП (IP 65), армстронг
• Прожекторы, уличные светильники РКУ,ЖКУ,РСП
• Лампы и стартеры
• Понижающие трансформаторы, дросселя к светильникам, блоки защиты ламп
• Вилки, Разъемы, Удлиннители
• Розетки и выключатели
• Диммеры
• Промышленные разъемы
• Крепеж, кабельная стяжка, клипса
• Наконечники, Гильзы
• Реле, Пускатели, Контакторы
• Кнопки, пульты
• Плавкие вставки
• Телефония, Телевидение, Компьютерные сети
• Термоусаживаемая трубка
• Материалы
• элементы питания,аккумуляторы
• Обогреватели,тёплые полы
• РАЗНОЕ
• Светоуказатели
• МЕБЕЛЬ
• ПОСТЕЛЬНОЕ БЕЛЬЕ

• Главная страница
• Счетчики

Описание счётчика Меркурий 201.5

Счётчики Меркурий 201.5 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Особенности конструкции счётчика Меркурий 201.5

• технологический запас по классу точности;
• применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
• импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
• малые габариты счётчика Меркурий 201.5;
• безвинтовой корпус счётчика;
• защита от хищения электроэнергии путём переполюсовки;
• крепление счётчика Меркурий 201.5 на DIN-рейку;
• счётчик Меркурий 201.5 комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

Технические характеристики счётчика Меркурий 201.5

Наименование	Счётчик Меркурий 201.5
Класс точности	2.0 (1.0)
Номинальное напряжение, В	230
Базовый (макс.) ток, A	5(60)
Частота сети, Гц	50
Стартовый ток (чувствительность), мА	при Iбаз=5А — 20при Iбаз=10А — 40
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)	0,5
Устройство отображения	ОУ
Передаточное число имп./кВтчас	3200
Интерфейс силовой сети (PLC)	—
Диапазон рабочих температур, °С	-40… +55
Габаритные размеры счётчика Меркурий 201.5, мм	105 х 105 х 65
Масса счётчика Меркурий 201.5, кг	не более 0,35
Межповерочный интервал счётчика Меркурий 201.5, год	16
Гарантия изготовителя на счётчик Меркурий 201.5, лет	6
Срок службы счётчика Меркурий 201.5, год	30

Модификации

Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.

Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.

Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.

Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.

Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.

Для выбора экономного варианта работы нужно включить пульт в режим недоучета

Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте

Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.

При отключении функции экономии счетчик функционирует в заводском режиме.

Обзор электросчетчика Меркурий 201

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.

Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.

Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.

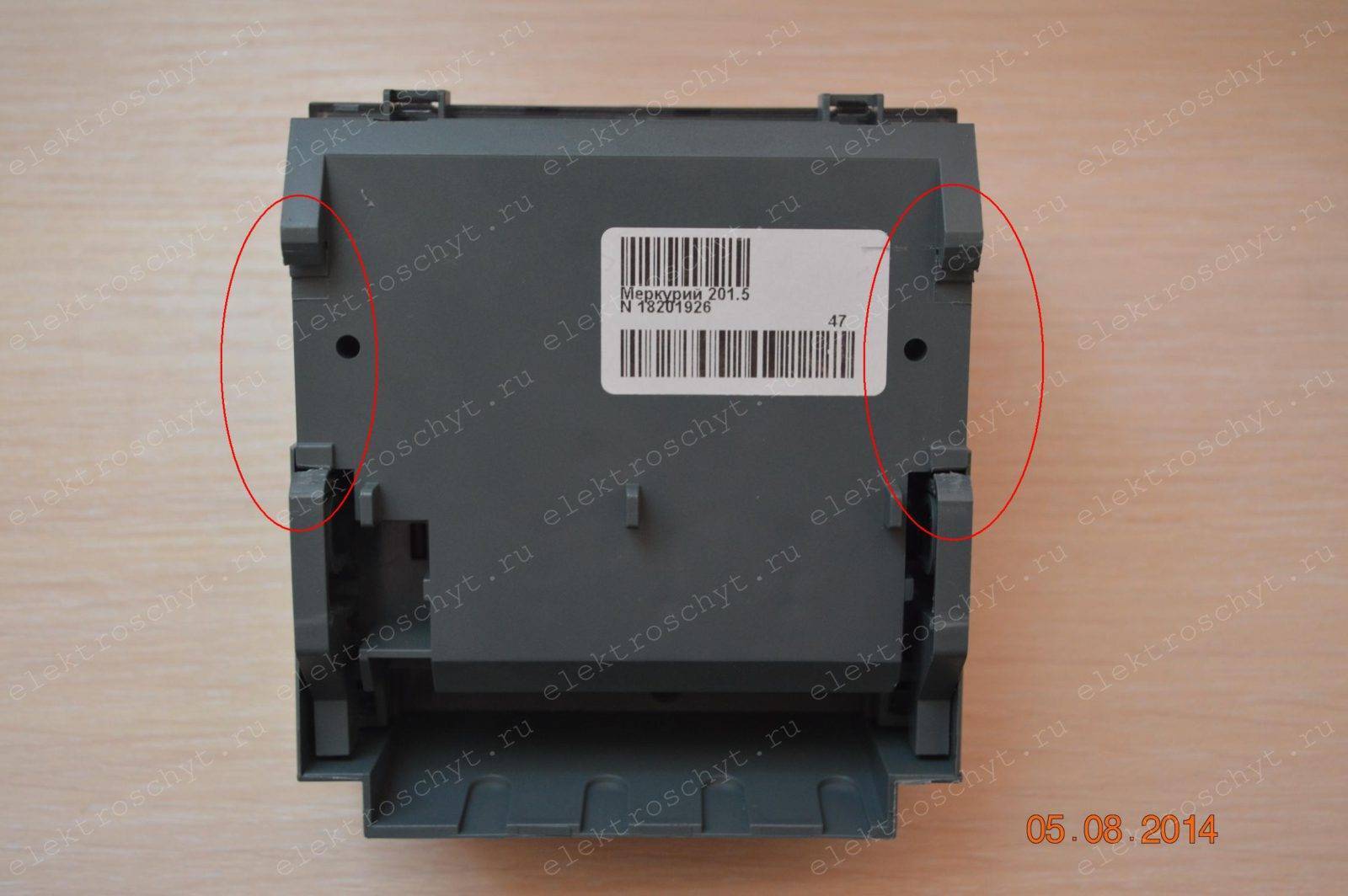

Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.

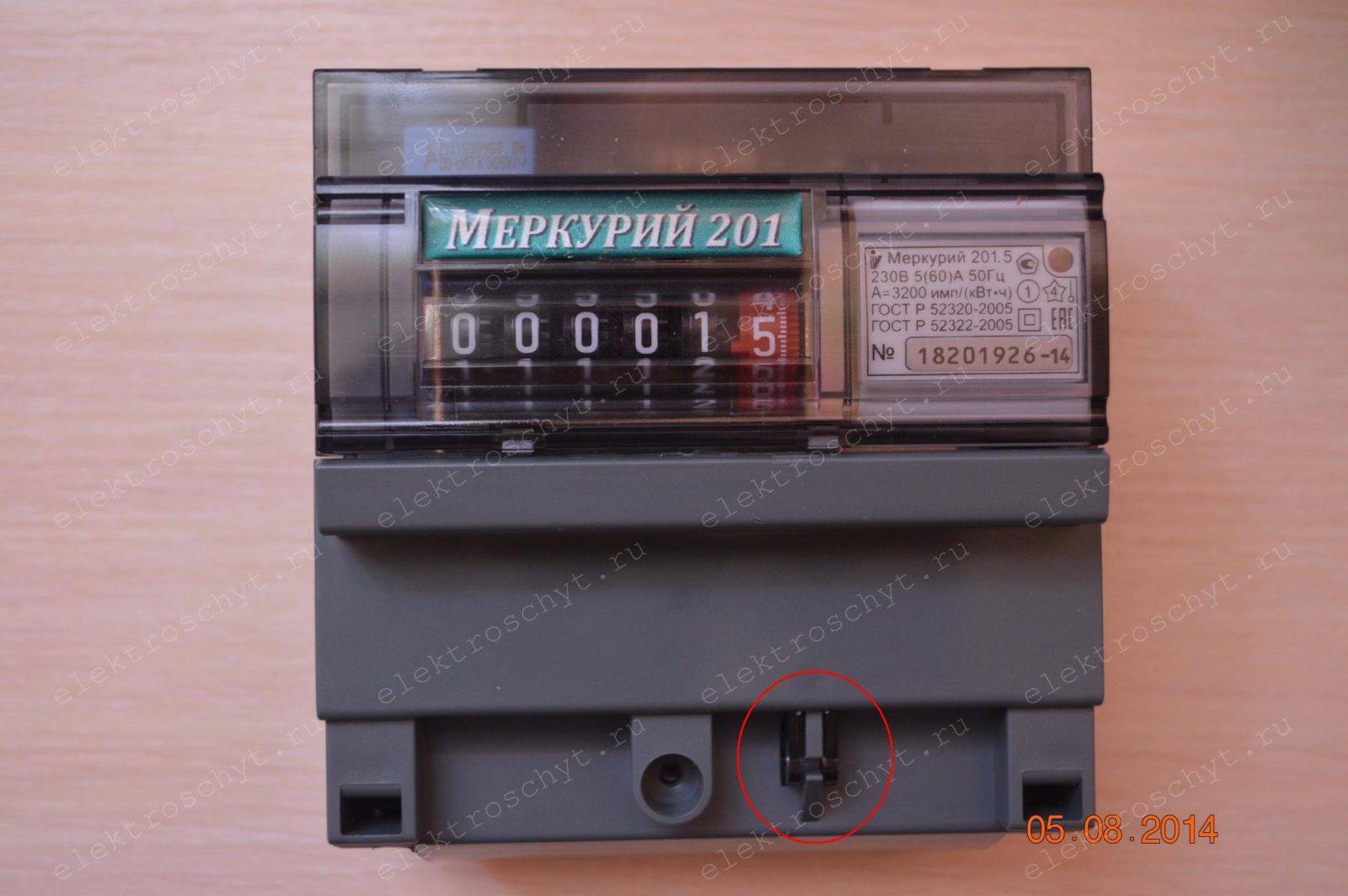

К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.

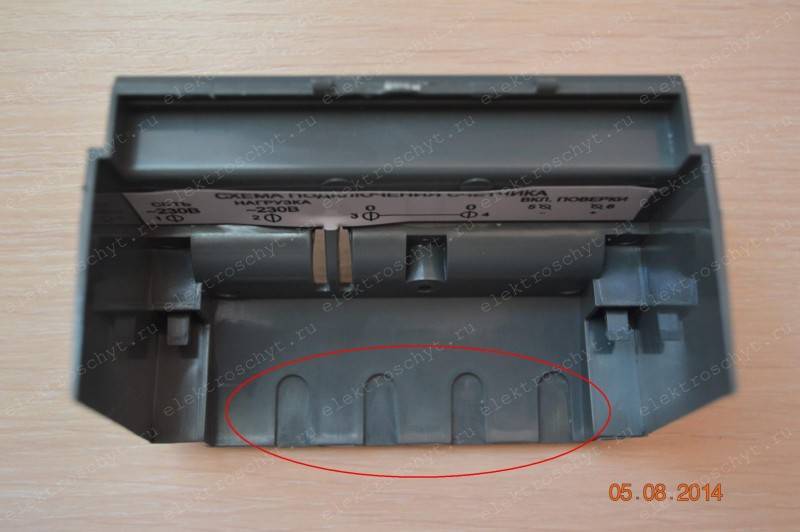

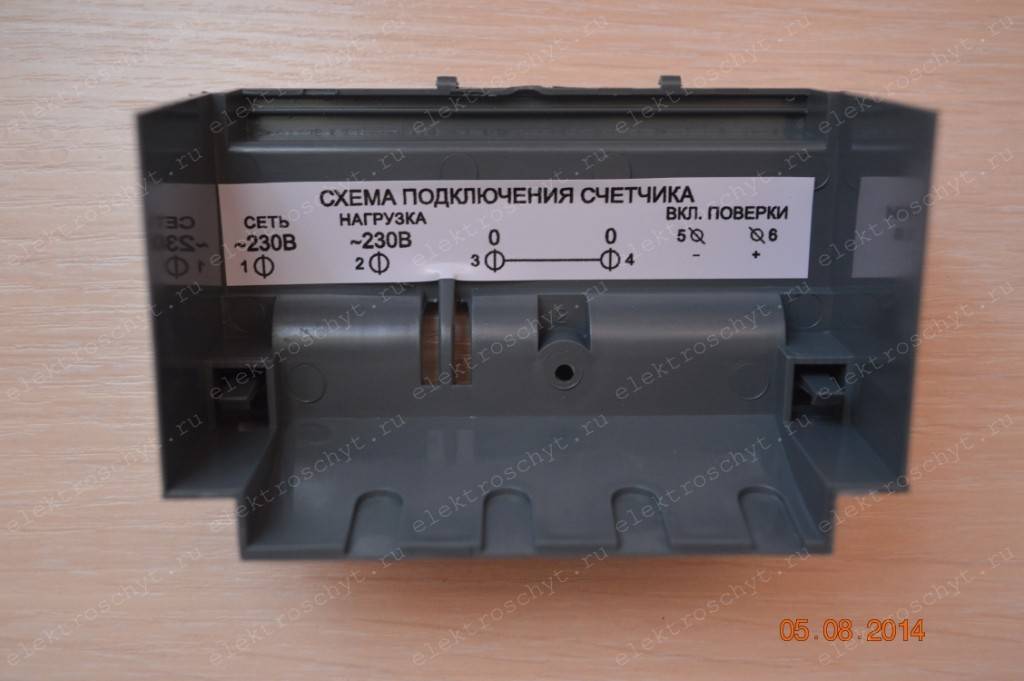

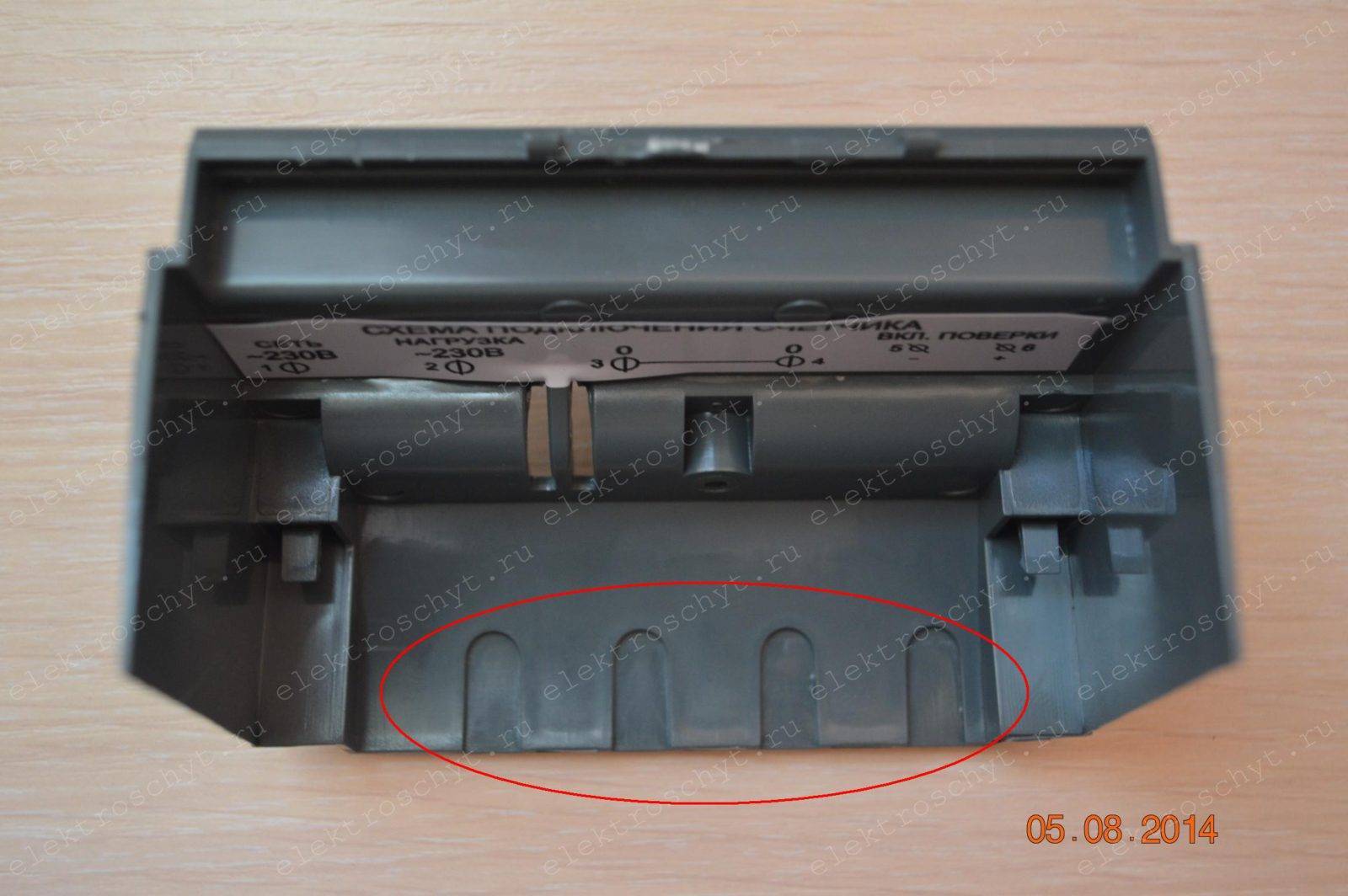

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.

Только при подключении главным считается правильный выбор проводника на вход и выход.

Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

Ниже изображена правильная схема подключения Меркурий 201 к сети:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!

Будет полезно прочитать:

Счетчик Меркурий 201 » Инструкция » Снимаем показания

Здравствуйте, дорогие читатели, сегодня у нас в теме дня электросчетчик Меркурий 201. Это однофазный однотарифный счетчик. Очень распространен в бытовом сегменте, так как привлекает своей недорогой ценой.Разрядность отсчетного механизма 6 знаков. Разновидности данного счетчика следующие: 201.2,4,5,6,22 и недавние новинки 201.7,8 — это многотарифный вариант счетчика. Класс точности прибора соответствует госстандартам и равен 1. Межповерочный интервал этого прибора учета электроэнергии — 16 лет. Срок службы прибора 30 лет. Производитель дает гарантию на эту модель счетчика — 3 года.

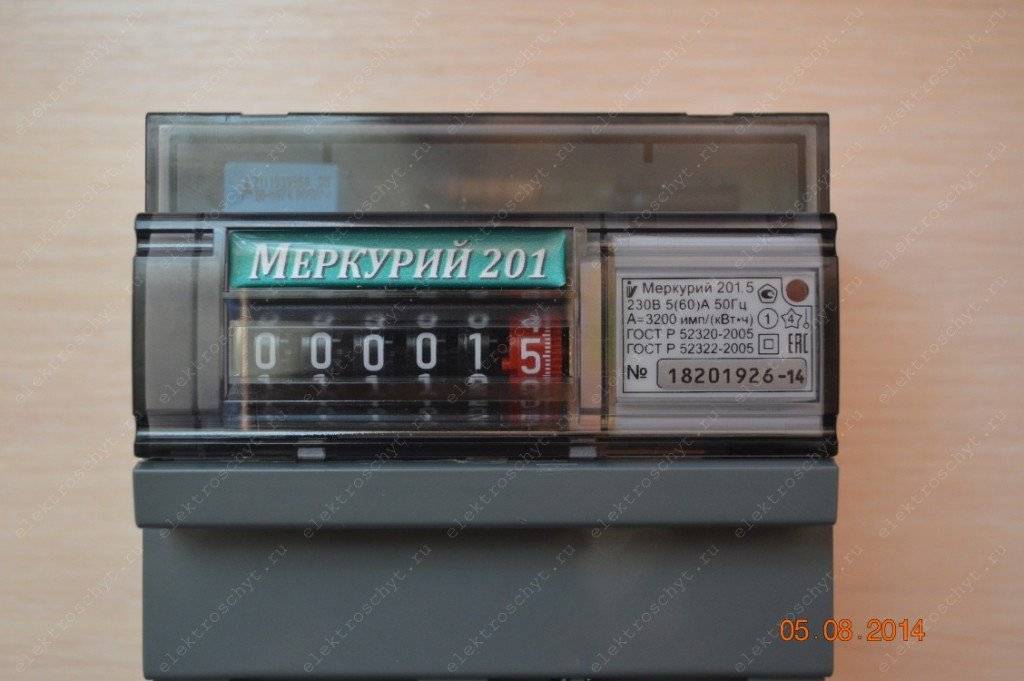

Снятие показаний на механическом отсчетном механизме (однотарифный)

Однотарифные модели счетчика с механическим или электронным табло:201.2; 201.4; 201.5; 201.6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурий 201 данных моделей достаточно переписать все цифры стоящие до знака запятой или до выделенного рамкой разряда, находящие после запятой цифра — это доли киловатт/час их при снятии показаний учитывать не нужно.

На всех моделях Меркурия 201 есть запятая или выделение цифры рамкой поэтому сложностей возникнуть не должно. На счетчиках где установлен электронный отсчетный механизм вместо запятой отображается точка.

Снятие показаний на электронном отсчетном механизме (многотарифный) 201.8 TLO

К многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану день/ночь так же если более 2 тарифов то пик, полупик.

У данного счетчика есть автоматический режим вывода информации на табло с небольшим интервалом от 4 сек.Какая информация будет выводится настраивается через программу конфигуратор при программировании счетчика. Если цикличный показ не выключен информация на дисплее будет меняться, если отключена то увидим показания по текущему тарифу.

Для снятия показаний со счетчика нам нужны будут следующие показатели:Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)Количество киловатт по 1 тарифуКоличество киловатт по 2 тарифу

Для этого ждем пока на дисплее появится числовое значение со значком в левом верхнем углу и в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой в левом верхнем углу и в правом нижнем углу. Записываем это значение.

Для расчета суммы общей суммы к оплате1) Число киловатт по тарифу 1 умножаем на цену за 1 киловатт/час согласно вашему тарифу.2) Число киловатт по тарифу 2 умножаем на цена за 1 киловатт/час по тарифу 23) Складываем полученные значения.

Для подсчета количества киловатт которые намотало за последний (текущий месяц) нужно из текущих показателей по тарифам вычесть показания счетчика по этим же тарифам которые были месяц назад, далее перейти к расчету суммы к оплате в 3 шага как показано выше.

Если вы платите по однотарифному плану тогда вам достаточно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на дисплее число со значками

Чтобы узнать общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошлый месяц. Чтобы узнать сколько платить за свет умножаем полученное число киловатт на цену за 1 киловатт/час по вашему однотарифному плану.

На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того чтобы не путаться в показаниях рекомендуется ежемесячно снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно посмотреть видео о счетчиках этой модели. Так же к статье прикладываем инструкцию к счетчику 201.8 TLO возможно пригодится, в ней есть подробные характеристики счетчика и правила эксплуатации. Инструкция Меркурий 201.8TLO_РЭ.PDF

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

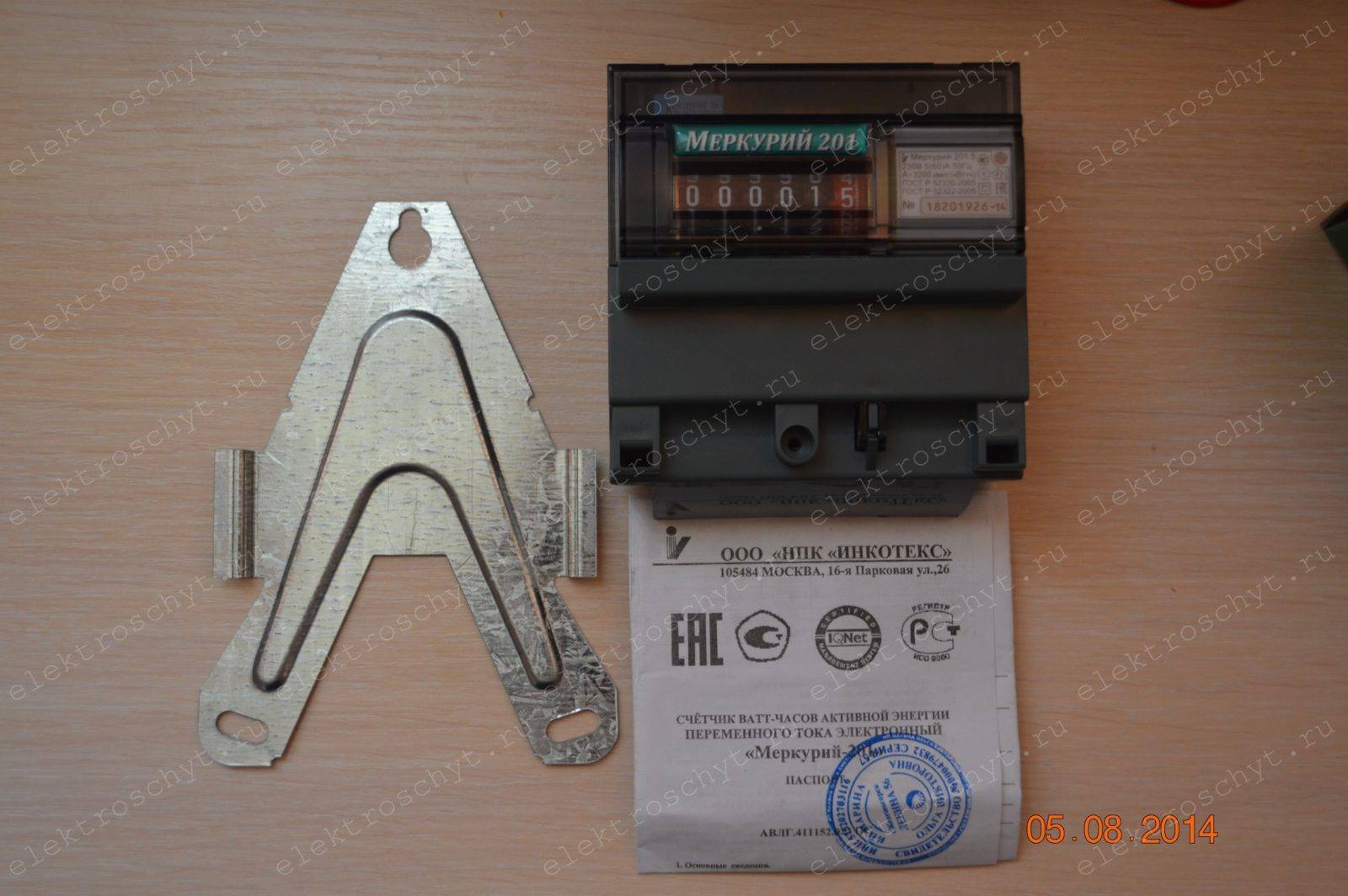

В стандартную комплектацию счетчика Меркурий 201 входят:

• Собственно, сам счетчик Меркурий 201.
• Паспорт и инструкция на счетчик Меркурий 201.

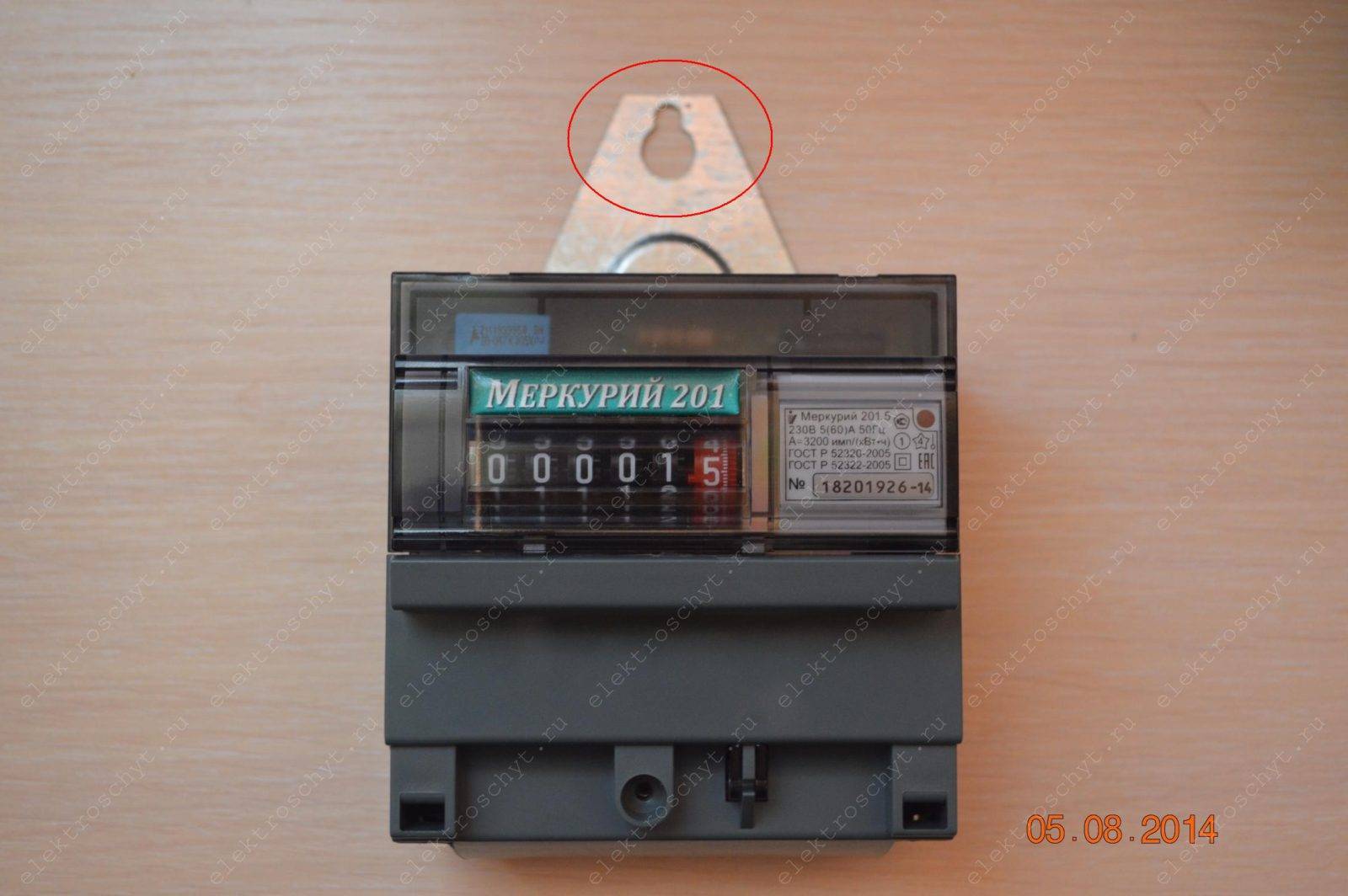

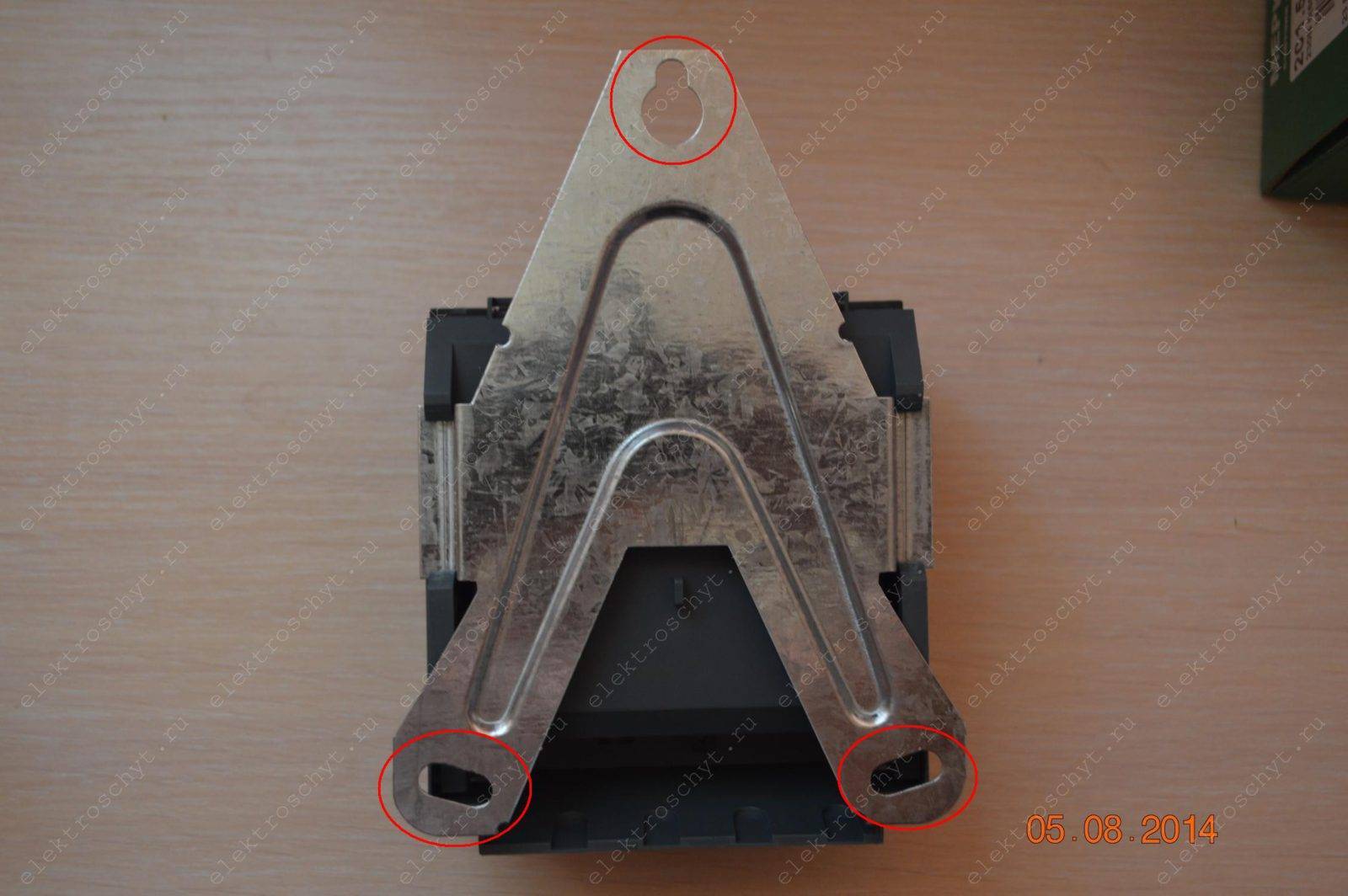

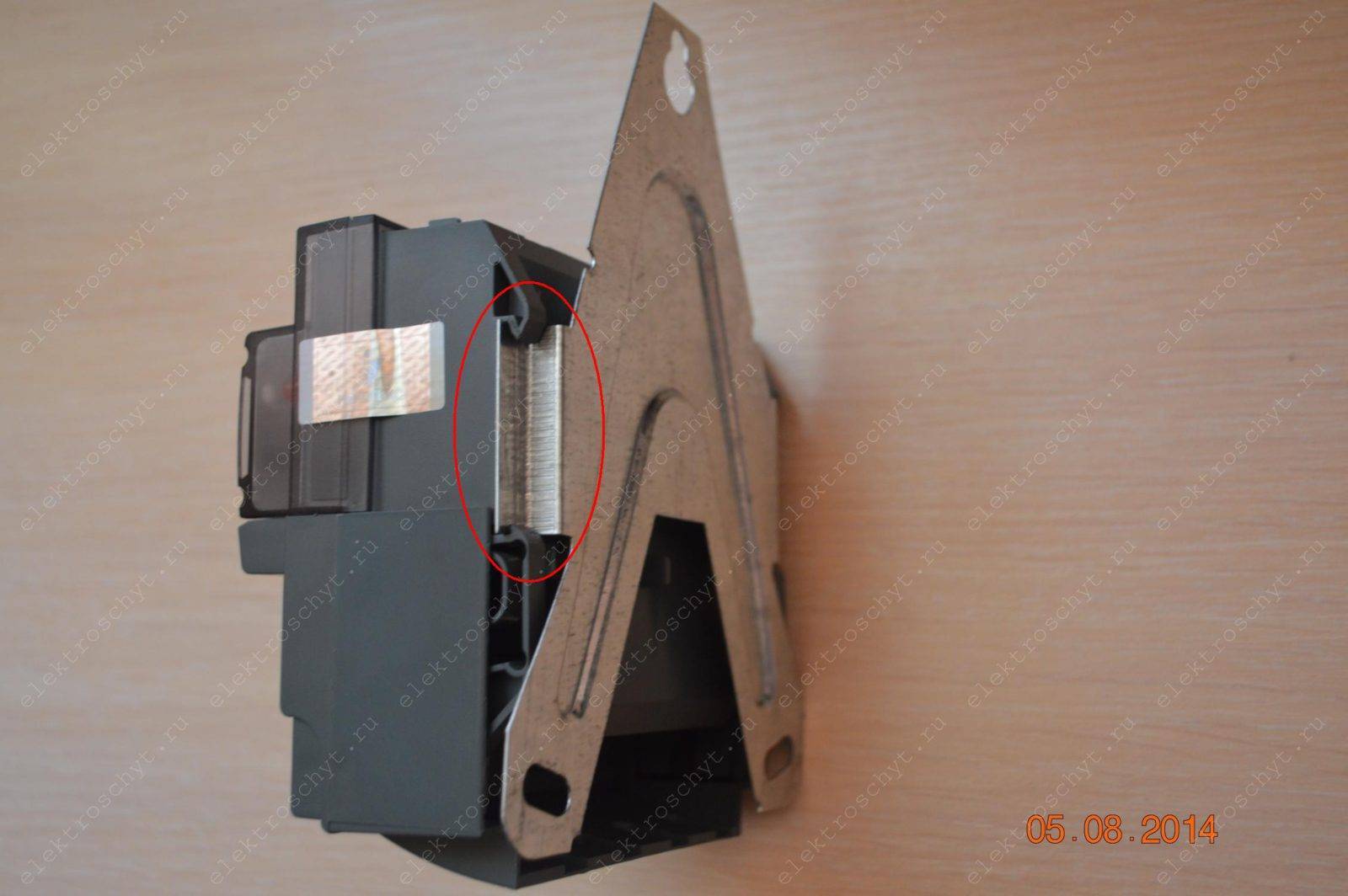

• Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

• с максимальным током на 60 или 80 А;
• с электромеханическим отчетным устройством (обычный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
• с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
• могут комплектоваться модемом для удаленного снятия показаний;
• разное количество передаваемых импульсов (телеметрия).

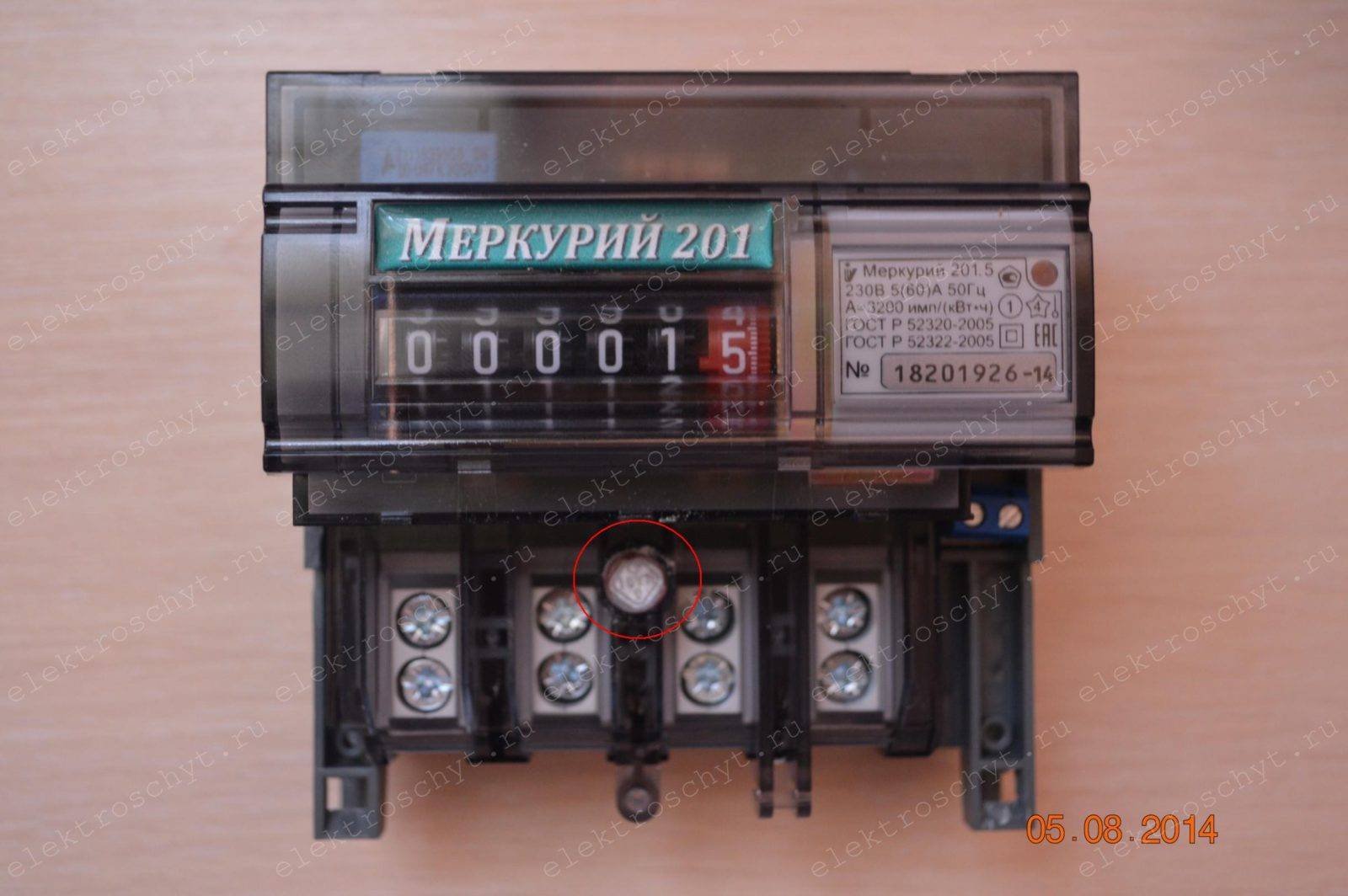

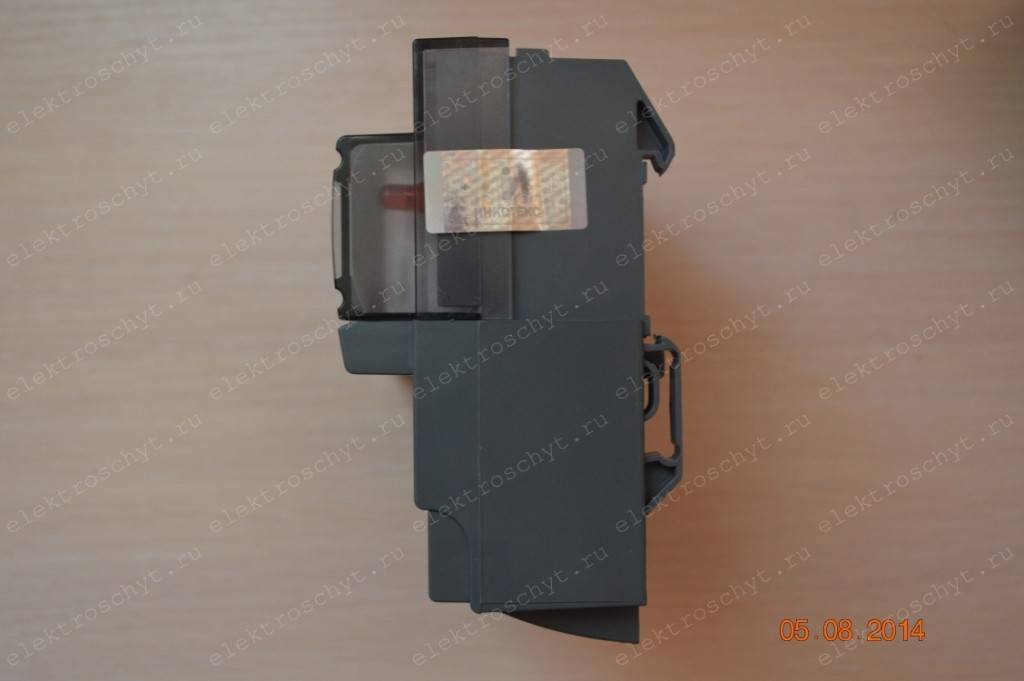

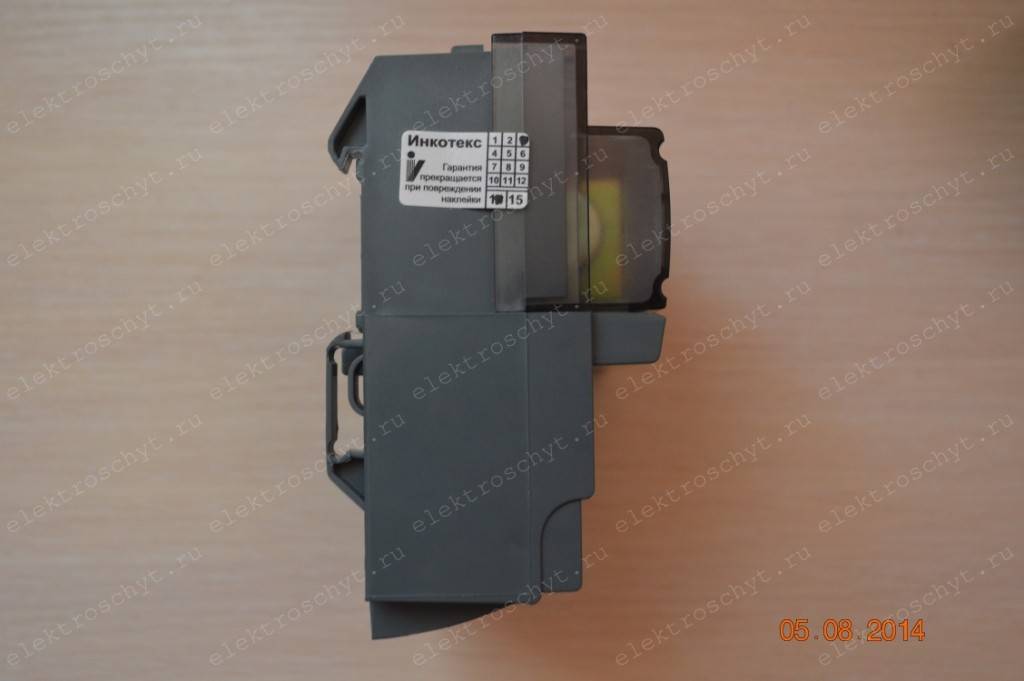

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.

Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко “держит” счетчик Меркурий 201.

Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье “Замена электросчетчика”.

Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

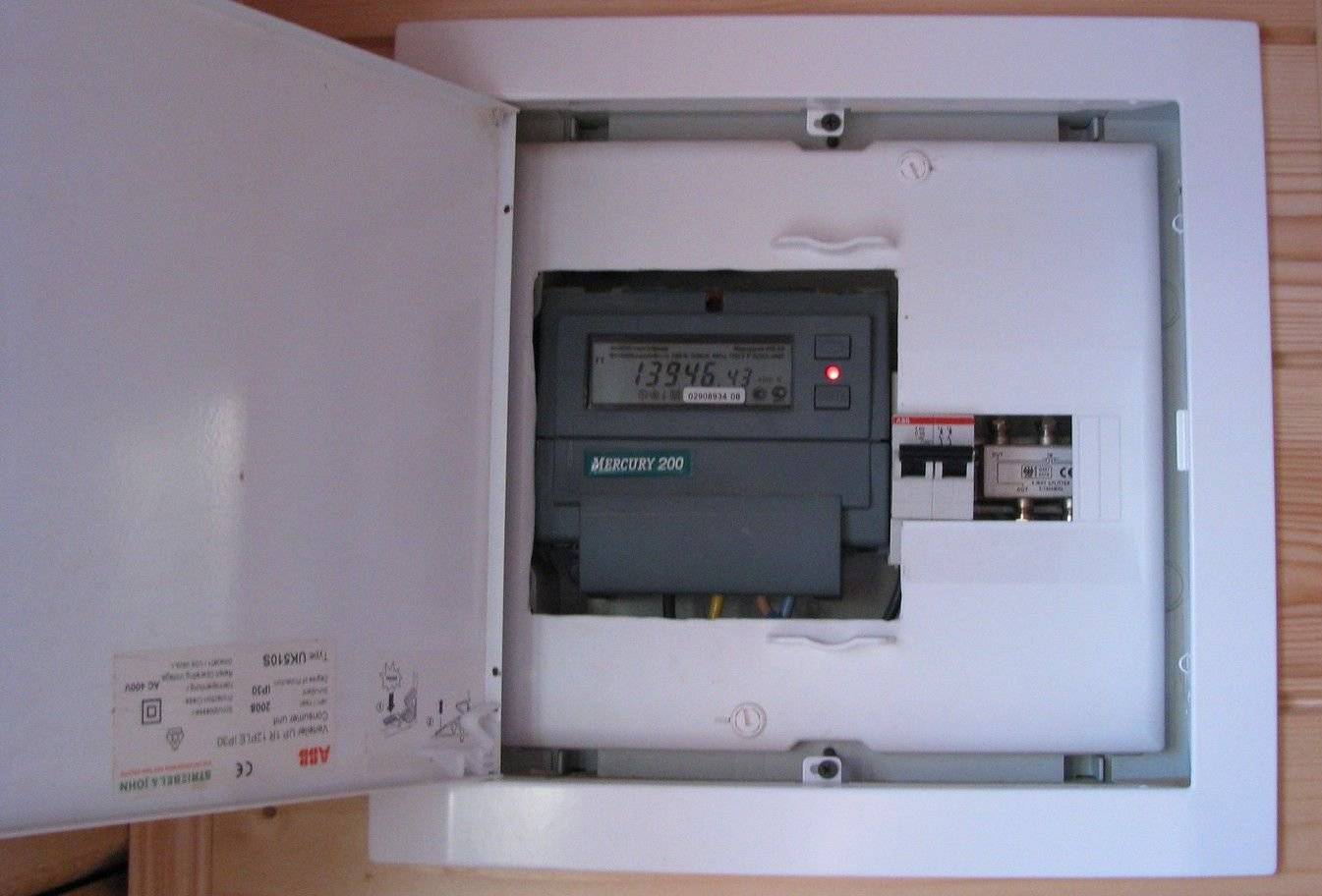

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

Электросчетчик	Производитель	Ширина,мм
Меркурий 201	Инкотекс	105
СЕ101-R5	Энергомера	89
Нева 103	Тайпит	78

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье “Схема подключения однофазного счетчика”.

Спасибо за внимание

Разновидности моделей электросчетчиков

Все мы платим за электроэнергию, руководствуясь точными данными, снятыми с установленных счетчиков. Разумеется, способ учета потребленной энергии с помощью электротехнического оборудования является самым оптимальным. Проводя расчеты, мы самостоятельно можем следить за количеством энергии потраченной за месяц, а энергокомпаниям удобно получать своевременную плату и при необходимости проверять работу прибора.

Существуют определенные стандарты, которым должен соответствовать прибор учета энергии.

Поэтому на сегодняшний день их выпускают несколько типов:

1. Индукционные счетчики, устаревшая модель. В ее основе электромеханика.
2. Статистические приборы, уже более современная модель, в ее конструкции электронные микропроцессоры.

Любой из этих электросчетчиков имеет свои преимущества. Принципы работы у них одинаковы. Они фиксируют любую энергетическую мощность, отображая полученную информацию в цифровом эквиваленте, на специальном табло. Числа на приборе постоянно обновляются, тем самым увеличивая цифру на табло.

Бесперебойность работы электроприбора, позволяет фиксировать потребление, как в дневное, так и в ночное время суток. Сравнивая показания предыдущей оплаты на счетчике с новыми данными и проведя несложные расчеты, потребитель оплачивает электроэнергию.

Снимать точную информацию с индукционных приборов легко. Мы привыкли к ним с детства. Чаще всего они однофазные и рассчитаны на пару десятилетий бесперебойной работы. Вся необходимая информация указана на передней части счетчика. Счетчик, рассчитанный на четырехзначное число, пятая цифра в расчет не берется.

Чтобы провести расчеты, достаточно снять текущие цифры и отнять от них предыдущие. Разницу необходимо умножить на стоимость кВт в вашем регионе. Например, 9970,2 – текущее показание счетчика, предыдущее – 9870,1. Теперь рассчитаем: 9970,2 – 9870,1 = 100,1 кВт теперь умножьте на фиксированную стоимость.
