Естественная вентиляция частного дома: схемы, вытяжные каналы

Почему естественная вентиляция так популярна?

Применение естественной вентиляции в частном доме – дешевый способ обеспечить проветривание жилых и нежилых комнат. Оно осуществляется при помощи тяги, которая образовывается из-за простых физических законов. На силу проветривания влияют погодные факторы: разница температур воздуха внутри и снаружи помещения, атмосферное давление, сила ветра и др. Любые дополнительные устройства и механизмы в такой системе не применяются, так как любое такое дополнение приводит к искусственному проветриванию.

Добиться максимального эффекта от такой системы несложно. Как известно из школьного курса физики, в зависимости от своей температуры, воздух распространяется по отведенной комнате слоями. Внизу – холодные потоки, а вверху – теплые. Так и естественная вентиляция осуществляется с учетом такого разделения. При монтаже отдельных продухов, каналов или отверстий, это следует учитывать. Вверху комнаты, на стене или потолке, располагают вытяжки, которые убирают из помещения теплый воздух. А внизу, производят монтаж приточного отверстия или канала. Остается только понять, как правильно сделать это, и какие требования еще следует учитывать.

Естественная вентиляция частного дома

Вентиляция подвала

схема вентиляции подвала частного дома

Отапливаемый подвал частного дома вентилируется также, как любое другое помещение. В каждом отсеке подвала устанавливается вытяжной канал на естественной тяге или приточный клапан. Если в подвале располагается прачечная или сауна, из нее протягивается вытяжной канал.

Если подвал не используется, необходимо по углам разместить приточные устройства и один вытяжной канал. Холодные подвалы желательно оборудовать механической вытяжкой.

Вентиляцию цокольного этажа частного дома оборудуют по такому же принципу. Многие владельцы ограничиваются лишь системой продухов. Но такая схема вентиляции этажа во многих случаях недостаточна, в цоколе частного дома собирается радиоактивный радон и сырость. Особенно часто такая картина характерна для зимнего времени, когда продухи для вентиляции цокольного этажа частного дома наглухо закрывают.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Оборудование для локальной вытяжной вентиляции

Комплект укрытий для вытяжных систем может состоять из нескольких типов устройств:

решения, перекрывающие зону выделения потенциально опасных веществ;
конструкции, находящиеся вне источника загрязнения;
передувки.

Локальный вид оборудования

С практической точки зрения самыми эффективными являются заборные решения, расположенные над источником. На большинстве производственных линий такой принцип вентиляции просто невозможно реализовать. Для таких случаев существует ряд дополнительных устройств:

витринные, фасонные и бортовые отсосы;
зонты;
специализированные шкафы с интегрированными вытяжками;
механизм, отводящие выделения с рабочей зоны.

Бортовые отсосы

Бортовые отсосы. Основная сфера их применения – объекты, где в вертикальной плоскости невозможно разместить вытяжную систему, поскольку она занята источником загрязнения (химические лаборатории, гальванические цеха). Конструкция представляет собой несколько воздуховодов, входные отверстия которых по размерам не более 10 см., зонально они находятся у краев поддона, ванны.

Зонты

Зонты. Самое доступное, распространенное и простое изделия. Монтируются они над источником опасных составов, испарений. В их основе может быть, как естественная, так и принудительная тяга (в зависимости от масштабов производственного цена, размеров объекта).

Вытяжные шкафы. Разнообразные решения эффективно отводящие опасные консистенции, при минимальном воздухообмене. С точки зрения реализации вытяжного элемента шкафы бывают:

с боковым отводом;
с комбинированным отсосом, у которого и собираются газы, тяжелые пары;
с верхним вентилятором – для быстрого поглощения горячих воздушных масс.

Наличие достаточно мощного двигателя, работающего в связке с производительным вентилятором, позволяет формировать воздушные завихрения, что исключает вероятность распространения нежелательных газов или пыли по комнате, цеху, помещению. Именно такие варианты вытяжных систем устанавливают на сварочных постах.

Шкаф (работает на всасывания загрязненного воздуха)

Всасывающие панели. Основная сфера применения – зоны, где постоянно выделяется тепло, опасные газы, нежелательная пыль. Сама конструкция должна размещаться таким образом, чтобы она находилась на максимальной удаленности от человеческого лица. Панели могут поглощать опасные веществ с одной или двух сторон. От места работы они подвешиваются на максимальной удаленности в 3.5 м.

Специалисты рекомендуют выдерживать следующие значения скорости распространения воздушных масс:

Функции естественной вентиляции дома

Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация — это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.

В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.

Устойчивые запахи в комнате — это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.

В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:

утюг;
посудомоечная машина;
стиральная машина;
электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных «гостей» — насекомых, предпочитающих проживать в сырой и теплой среде.

Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.

Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
Уровень углекислого газа влияет на самочувствие
Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Вентиляция в одноэтажном частном доме

Вентиляция одноэтажных домов может быть организована следующими методами:

Естественная вентиляция одноэтажного частного дома;
Приточно-вытяжная;
Приточно-вытяжная с охлаждением или обогревом;
Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Места притока

Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.

Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.

Рис. 2 — Приточный клапан КИВ

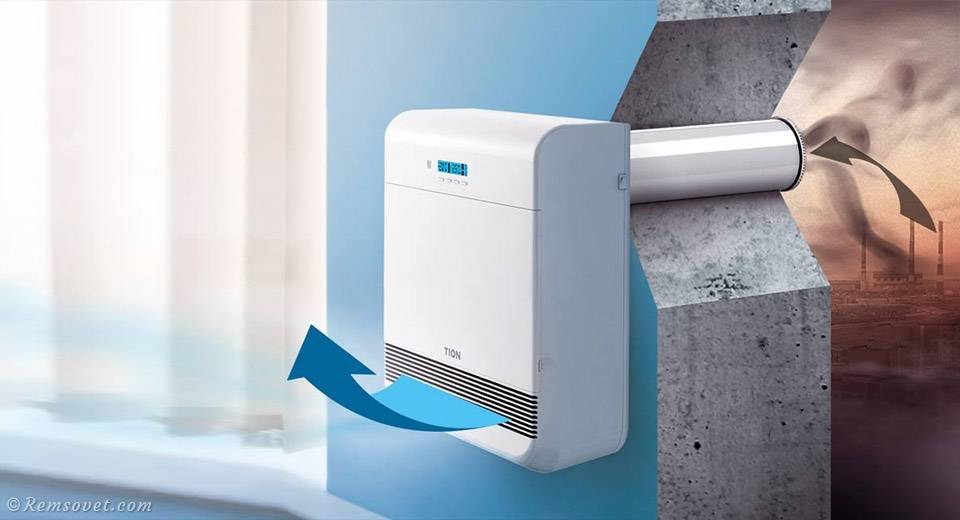

Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.

Рис. 3 — Автоматический проветриватель (бризер)

Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой — G), ионизаторами, калориферами для обогрева притока.

Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.

Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.

В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение — индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.

Рис. 4 — Механическая вентиляция частного дома

Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва) вентиляцию в доме можно разделить на три типа:

Естественная;
Приточная, или как её ещё называют, механическая;
Приточно-вытяжная установка с рекуперацией тепла.

petrovk:

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова(ник на форуме Matilda):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

Matilda:

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Особенности вентиляции загородного дома и коттеджа

Вентиляция в загородном доме и коттедже так же необходима, как канализация или отопление, ведь без полноценного воздухообмена даже самое надежное помещение быстро придет в непригодность. Если отработанный воздух не будет удаляться, а на смену ему не будет обеспечен приток свежего воздуха, то в загородном доме или коттедже появится плесень, грибок, сырость, неприятный запах. Все это негативно скажется на состоянии жильцов и самого дома.

Поэтому еще на этапе проектирования нужно тщательно продумать основные нюансы вентиляции в доме: как будет поступать в помещение свежий воздух, в каких комнатах лучше установить вентиляционные решетки для удаления отработанного воздуха, понадобится ли приточно-вытяжная установка или можно обойтись более простыми путями и многие другие вопросы.

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Кондиционирование воздуха обязательно

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

Площадь помещения.
Кратность полного обмена воздуха, находящегося в помещении за один час.
Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
Толщина стен помещений.
Количество бытовой и компьютерной техники.
Площадь остекления.
Расположение здания относительно сторон света.
Наличие (отсутствие) преобладающего ветра в этой местности.
Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
В него вставляется труба с утеплителем.
На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
Подключение к электрической сети.
Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
очищается от вредных примесей атмосферы;
нагревается до необходимой температуры;
далее, по воздухопроводу, поступает во все помещения дома;
отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
отдает свое тепло входящему холодному воздуху;
из рекуператора, по вытяжной трубе – в атмосферу.

Принудительная вентиляция: основные характеристики

Принудительная вентиляция основывается на применении специального вентиляционного оборудования, а именно приточно-вытяжной установки, которая дополнительно очищает, подогревает поступающие в дом воздушные массы. Этот тип вентиляции подходит в тех случаях, когда естественная вентиляция не справляется с возложенными на нее функциями, а это происходит в большинстве загородных домов и коттеджей.

Приточно-вытяжная система является самой полноценной и комфортной, но при этом, естественно, самой затратной. В данном случае происходит полноценный равномерный воздухообмен с подготовкой свежего воздуха (очищение, нагрев, ионизация). Такая система рассчитывается и специально проектируется под каждый объект индивидуально. В этом нет ничего сложного, но, тем не менее, системы отличаются между собой, так как зависят от площади, технических особенностей различных домов, пожеланий хозяев, финансовых возможностей домовладельца.

Приточно-вытяжная вентиляция коттеджа подразумевает наличие вентиляционного оборудования и сети. Оборудование состоит из таких элементов:

воздушный клапан;
калорифер;
шумоглушитель;
вентилятор.

К сети относят воздухозаборную решетку, воздуховоды и устройства для распределения воздуха – диффузоры, анемостаты.

На изображении показано, как осуществляется приточно-вытяжная вентиляция в загородном доме.

Также к принудительному типу относят вентиляцию смешанного типа. Вентиляция смешанного типа оборудуется лишь при условии, что естественная не справляется со своей задачей. При смешанной вентиляции приток свежего воздуха осуществляется через окна, двери, а вытяжка делается принудительно с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха.

Как правило, вытяжные вентиляторы ставят в туалете, ванной и на кухне, где необходимо избавляться от запахов и влаги. Такой вариант системы является также крайне экономичным и функциональным в бытовом плане, но не обеспечивает полноценного равномерного воздухообмена по помещениям с комфортными температурами (например, зимой может быть холодный сквозняк от форточки, а летом поступать горячий воздух). Кроме того, смешанный тип вентиляции не подойдет, если воздух нуждается в очищении.

Система вентиляции в таунхаусе почти ничем не отличается от коттеджей. Наиболее оптимальной для таких помещений являются такие типы принудительной вентиляции:

С применением приточных клапанов и вытяжных вентиляторов
С установкой с рекуператором

В обоих случаях используются приточно-вытяжные установки, которые обеспечивают приток свежего воздуха и вытяжку отработанного, но во втором случае установка имеет дополнительную функцию – рекуперацию тепла. Она позволяет экономить до 70% электроэнергии в зимнее время, так как тепло отработанных воздушных масс используется для того, чтобы нагреть чистый холодный воздух с улицы.

Плюсы и минусы различных систем вентиляции загородного дома представлены в таблице.

Тип системы
Особенности	Естественная	Смешанная	Приточно-вытяжная
Эффективность	низкая	средняя	высокая
Комфортность	низкая	низкая	высокая
Стоимость	низкая	низкая	высокая
Занимаемое пространство	труба в шахте	труба в шахте	оборудование, воздуховоды по помещениям за потолком
Система фильтрации	отсутствует	отсутствует	от пыли, запахов и т.д.
Необходимость обслуживания	отсутствует	периодическая чистка вентиляторов (1 раз в 2-3 года)	е реже 1 раза в год чистка фильтров, диагностика
Эксплуатационные расходы на электроэнергию	отсутствует	низкие (работа вентиляторов)	средние, высокие (работа вентиляционной установки, подогрев воздуха)
Гибкость системы	низкая	низкая	высокая
Режимы работы (зима-лето)	зависит от погодных условий	зимой поступает холодный воздух, летом горячий	круглогодично поступает воздух с комнатной температурой
Шумность работы	низкая	низкая, средняя	низкая, средняя

Наши специалисты имеют большой опыт в проектировании и монтаже систем вентиляции частных домов любого уровня сложности. В нашей компании вы можете совершенно бесплатно получить консультацию и расчет стоимости системы наиболее подходящей под Ваши задачи и условия.

Получить бесплатную консультацию инженера по вентиляции частного дома

Получить!

Схема естественной вентиляции частного многоэтажного загородного дома

Рекомендации по энергосбережению

Почему естественная вентиляция так популярна?

Вентиляция подвала

Правильное подключение воздуховода к системе вентиляции

Оборудование для локальной вытяжной вентиляции
