О материале, который используется при устройстве фальцевой кровли.
Так же фальцевые называют кровли из листовой и рулонной оцинкованной стали, с полимерным покрытием и без. Имеют место применение в данной кровли цветных металлов: меди, алюминия, титан-цинка, такие крыши очень дорогие, но благодаря антикоррозийной устойчивости срок службы до 90 и более лет.
| Фальцевые картины — это лист рулона прокатанный через станок, который приобрел нужную для нас форму и загибы профиля, для будущего крепления. |
| Фальцевые панели изготавливают из оцинкованной стали с толщиной до 0,7 мм. Ширина листа на выходе может быть различной к примеру 545 или 345 мм с ребрами жесткости или без. Как мы и говорили благодаря станкам, приспособлениям можно изготовить картины и узлы под самые сложные конструктивные формы крыши (к примеру при устройстве фальцевой кровли на куполах церквях). |

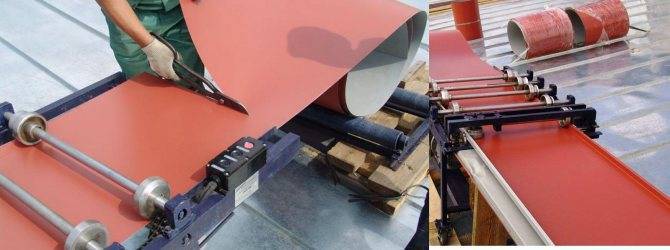

| Станок можно привести прямо на объект заказчика, произвести необходимые замеры и начать делать фальцевые картины прямо по месту и размеру. Еще одним преимуществом данной кровли в отличии от всех остальных металлических покрытий, то здесь практически нет ограничений по длине фальцевой панели, ограничением является вся длина рулона в «бабине». |
Подгоняя фальцевые картины по всей длине, можно избежать поперечные нахлесты торцов листов. Что приводит к повышению скорости монтажа фальцевой кровли и соответственно ее стоимости. Если пришлось бы стыковать, то нужно будет в этом случае использовать шов — двойной лежачий фалец, что бы не мешать потоку дождевых осадков спускаться по наклону картины вниз в желоба.
На российском рынке имеет место быть Кликфальц, который изготавливается в заводских условиях, крепление происходит без кляммера, за счет линии с отверстиями по зоне замка шва. Такой вид картин называют еще самозащелкивающиеся, при проведении работ по устройству не нужно специального инструмента для прокатки и загиба швов фальца.
Минус такого материала это его стоимость, и если вы например ошиблись в расчетах на стадии формирования сметы, то на заводе вам сделают, так как вы заказали. Соответственно это повлечет за собой дополнительные издержки, а обычная фальцевая кровля изготавливается прямо на месте проведения работ.
Поэтому здесь нужно будет принять решение наиболее подходящее под ваш объект, с ориентацией на присутствие сложных элементов в конструкции крыши.
Так же хотелось бы поговорить о лакокрасочном покрытии и составе металла, который используется при производстве фальцевой кровли:
Водосточная система фальцевой кровли
Количество водосточных труб определяется из норматива — не более 52 кв.м для трубы диаметром 100 мм площади кровли на одну водосточную трубу. Обычно число водосточных труб выбирается из эстетических соображений. Следует избегать устройства водосточной системы на северной стороне зданий в целях предотвращения её промерзания зимой.
В случае угрозы промерзания водосточной системы можно использовать системы подогрева желобов и труб.
Держатели желобов монтируются на расстоянии 0,75 м друг от друга, держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух).
При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.
шаг 1 — Установка держателей желоба
Монтаж водосливной системы начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).
шаг 2 — Разметка под держатели желоба
Согласно полученному результату, отметить на нижней обрешётке места установки держателей желоба.
шаг 3 — Загибка держателей желоба
Пронумеровать держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметить на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 — 2,5 см относительно линии уклона кровли (рис. 36).
шаг 4 — Крепление держателей желоба
Выравнивая место загиба с краем обрешётки, прикрепить держатели желоба самосверлящими оцинкованными винтами 4,8×22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50×50 для надёжного крепления держателей необходимо установить сдвоенный брус.
шаг 5 — Создание уклона
Подогнать два пристенных профиля по размерам боковых граней трубы. Установка профилей — по аналогии с установкой нижнего профиля. К фальцевым панелям пристенный профиль крепить на герметик с помощью кровельных саморезов с уплотнительной прокладкой.
шаг 6 — Монтаж патрубка
В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 38) Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморез¬ыми винтами 4,2×16 (рис. 38).
шаг 7 — Установка заглушек желоба
По торцам установить заглушки желоба (рис. 39).
шаг 8 — Установка желоба
Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя (рис. 39).
шаг 9 — Соединение желобов
На месте стыка желобов установить соединительный элемент желоба (рис. 40 и 41).
шаг 10 — Монтаж углового колена
С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 42).
шаг 11 — Монтаж трубы
Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 43).
шаг 12 — Монтаж сливного колена
Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания (рис. 44).
Изготовление фальцевой кровли: используется не только сталь
Для изготовления фальцевой кровли используется не только сталь. Медь, алюминий и сплав титана с цинком, так же активно применяется в производстве данных изделий. Каждый материал по своему уникален и имеет определённый срок службы.
1. Сталь, считается наиболее популярным материалом для изготовления фальцевой кровли. Листы имеющее защитное покрытие из цинка или полимерной плёнки, прослужат минимум 50 лет.
2. Фальцевая кровля выполненная на основе меди, придаст вашему строению благородный и в то же время редкий внешний вид. Ведь при эксплуатации данной кровли, на поверхности металла будет образовываться патина, которая придаст вашей отделки уникальный зеленоватый тон. Преимуществом фальцевой кровли из меди является высокий срок эксплуатации — не меньше 150 лет и хорошая пластичность материала, что позволяет накрывать конструкции любой сложности.
3. Алюминий. Металл который из-за своего небольшого веса создаёт минимальную нагрузку на стропильную конструкцию. Имея пластичность аналогично медной, фальцевая кровля из алюминия так же может использоваться для крыш со сложной формой. Максимальный срок эксплуатации 70 лет.
4. Сплав цинка с титаном. Кровля такого типа обладает особой устойчивостью к внешним негативным факторам, в том числе и к температурному расширению. Поэтому при условии качественной сборки, фальцевая кровля на основе цинка с титаном прослужит не меньше 150 лет.
Применение разных видов металлов для изготовления фальцевой кровли, позволяет открыть доступ к изделиям, людям с разными финансовыми возможностями.
Фальцевое соединение кровли: способы
Фальцевое соединение кровли возможно произвести несколькими способами, на это непосредственно влияет конструкция самих металлических листов.

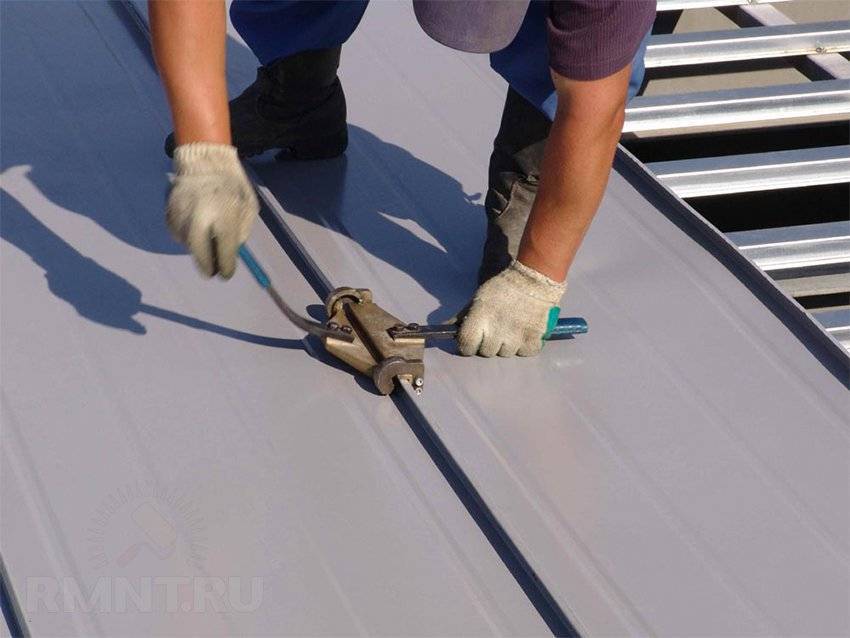

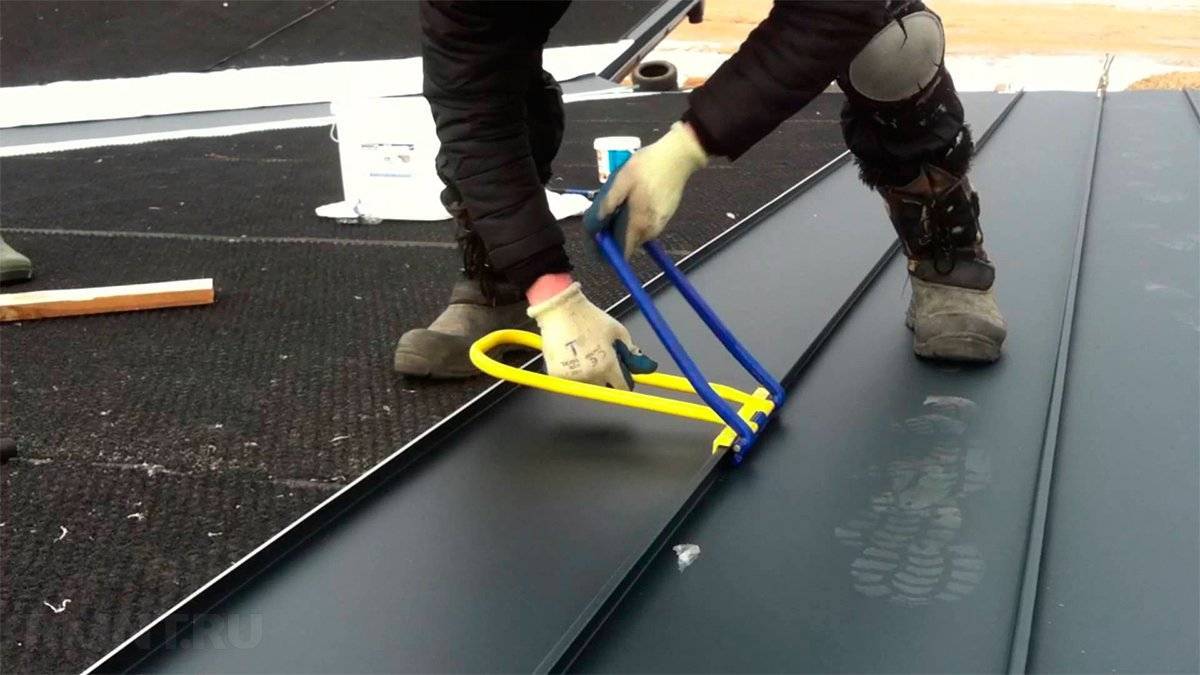

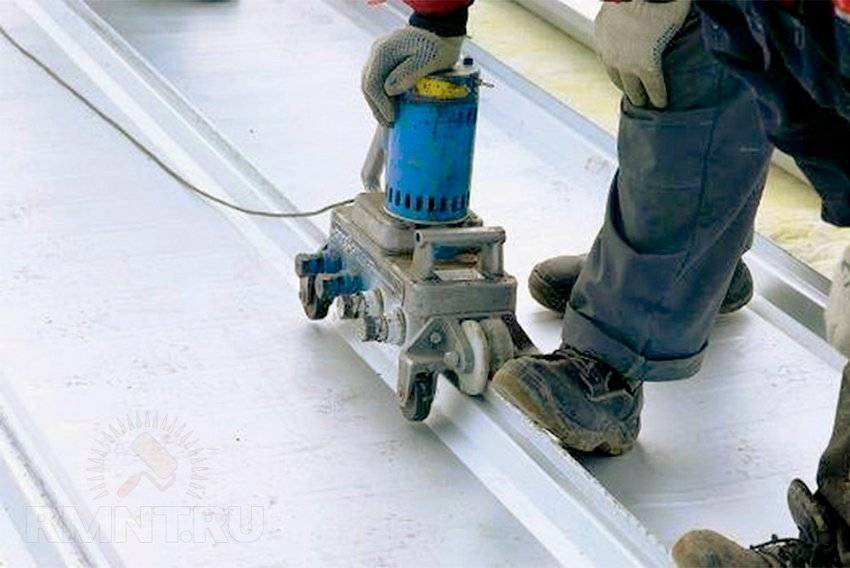

Механическая завальцовка. Для соединения элементов потребуется специальное оборудование. Такой способ позволяет получить жёсткое и надёжное фальцевое соединение, которое бывает одинарным и двойным, а так же лежачем и стоячем. Узнать в чём особенность таких швов, можно из схемы ниже.
Замковое соединение. Монтаж фальцевой кровли такого плана производится без специального оборудования. Металлические листы соединяются между собой при помощи специальных замков. Однако герметичность таких швов оставляет желать лучшего, поэтому их применяют, где уклон кровли не меньше 18 градусов.
Устройство фальцевой кровли
Чтобы добиться максимальных эксплуатационных характеристик и долговечности фальцевого покрытия, необходимо качественно смонтировать «кровельный пирог». Для этого нужно знать устройство и назначение каждого слоя.
- Черновая обрешётка. Служит удерживающей конструкцией для пароизоляции и утеплителя;
- Пароизоляционная мембрана. Предотвращает проникновение влажного пара поднимающего из помещения, в утеплитель;
- Утеплитель. Снижает уровень потери тепла к нулю, а так же отлично поглощает шум исходящий с улицы;
- Гидроизоляционная мембрана. Предотвращает попадания влаги с уличной стороны в структуру утеплителя;
- Контробрешетка. Образует под кровлей пустое пространство для создания естественной вентиляции;
- Обрешётка. Конструкция для удержания и закрепления финишного покрытия самой кровли;
- Фальцевая кровля.
Основные моменты монтажа
Инструкция по монтажу фальцевой кровли начинается с необходимости выбора обрешетки. Обрешетка может быть выполнена из металлического профиля, доски, деревянного бруса, которые крепятся снизу вверх с определенным расстоянием. Обрешетка должна иметь максимально ровную, без выступов и углублений, поверхность.
Этапы монтажа фальцевой кровли:
Схема этапов монтажа фальцевой кровли.
- На стропильные фермы укладывают изолирующее покрытие. Легкая обрешетка обеспечивает достаточную вентиляцию.
- Обрешетка выполняется с межцентровым расстоянием 400 мм.
- Установка гребня кровельного листа.
- Кровельные листы лучше подавать на крышу по одному.
- Карнизный нащелыник устанавливают до монтажа листов.
- На конек укладывают опорную планку.
- На месте штабеля укладывают опорную планку шатровой крыши.
- Для равномерного, симметричного расположения стыков первый и последний листы обрезают, а затем устанавливают, как показано на рисунке.
- Основание ендовы наглухо обшивают досками.
- После обрезки край заворачивают чуть кверху.
- Листы кровли выравнивают с нахлестом в 40 мм от линии свеса.
- На карнизе и коньке листы крепят к нижней и верхней обрешетке.
- В торцевой часта крепление нащельника и скатов выполняют при помощи шурупов с шайбой и уплотнительной прокладкой.
- Двускатный нащельник крепят шурупами к гребню каждого стыка.

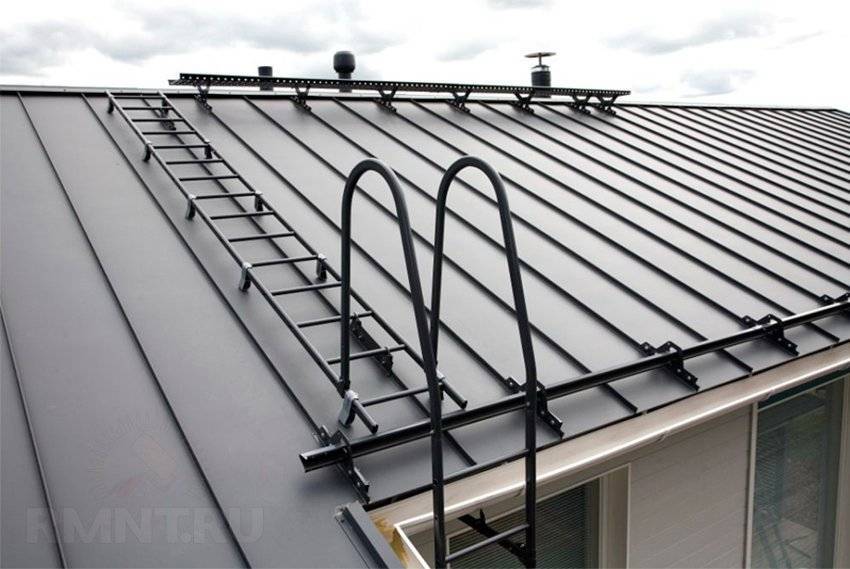

- Снеговые барьеры и кровельные мостки крепят к стыку кровельных листов.
- Продольную стыковку кровельных листов выполняют с нахлестом.
Такие узлы фальцевой кровли, как конек и ребра, просто обязаны быть прямолинейными, а карнизный свес (нижняя доска) – прямой. Обрешетка, если она выполнена из древесины, должна быть пропитана антисептическим средством или окрашена, это продлит срок ее эксплуатации. Карнизы необходимо закрепить вдоль нижних краев скатов перед выполнением монтажа фальцевых листов. При необходимости установки водостока держатель желоба нужно установить перед монтажом карнизов. Также перед началом монтажа фальцевых панелей на обрешетку крепятся ендовы, а по стропилам необходимо уложить пленку.
При выполнении продольных стыков листы необходимо крепить снизу вверх. При наличии ската длиной больше 6 метров его нужно делать составным. В обратном случае транспортировка и монтаж листов может вызвать некоторые неудобства. Листы кровли монтируются по длине с нахлестом. При этом с внешней стороны подрезается замок фальца (нижний). Фронтон монтируется так, чтобы был накрыт фальц. Крепится он в нижнюю отгибку с использованием кровельных саморезов, которые имеют уплотнительную прокладку.
Фальцевые кровли кровли отличаются высокой герметичностью и теплоизоляцией.
Конек должен быть установлен на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При монтаже холодной кровли, которая имеет уклон более 25°, для его крепления применяются кровельные саморезы. В том месте, где крыша примыкает к трубам, слуховым окнам или стене, необходимо установить пристенный профиль. Он накладывается на фальцевые панели и крепится к стене.
Довольно серьезные изменения внесены в технологию устройства и монтажа медной кровли. Стало возможно применение закаточной машинки. Исходя из этого, значительно улучшилось качество кровельных работ. Даже при небольшом уклоне кровли гарантируется высокая герметичность шва. Срок эксплуатации медной кровли составляет более 100 лет. Такая крыша не нуждается в специальном уходе и с легкостью поддается ремонту. Для укладки медной ленты используется только лишь сплошная обрешетка, это обязательное требование, которое обеспечивает наибольший срок эксплуатации кровли.
Как и любой другой вид крыши, фальцевая кровля также имеет свои нюансы монтажа:
- фальцевая кровля может иметь любой уклон, но если угол менее 14°, то укладывать металл необходимо на сплошное основание;
- использование силикона при выполнении обжима фальцев существенно увеличивает надежность всей кровли;
- расходные материалы, используемые при установке кровли, в обязательном порядке должны быть изготовлены из металла, который аналогичен материалу покрытия.
Исходя из вышеизложенного, следует выделить, что монтаж кровли с применением фальца – довольно-таки непростой процесс, но, имея необходимый инструмент и изучив немного теории, можно с легкостью выполнить монтаж фальцевой крыши своими руками. Глаза боятся, а руки делают.

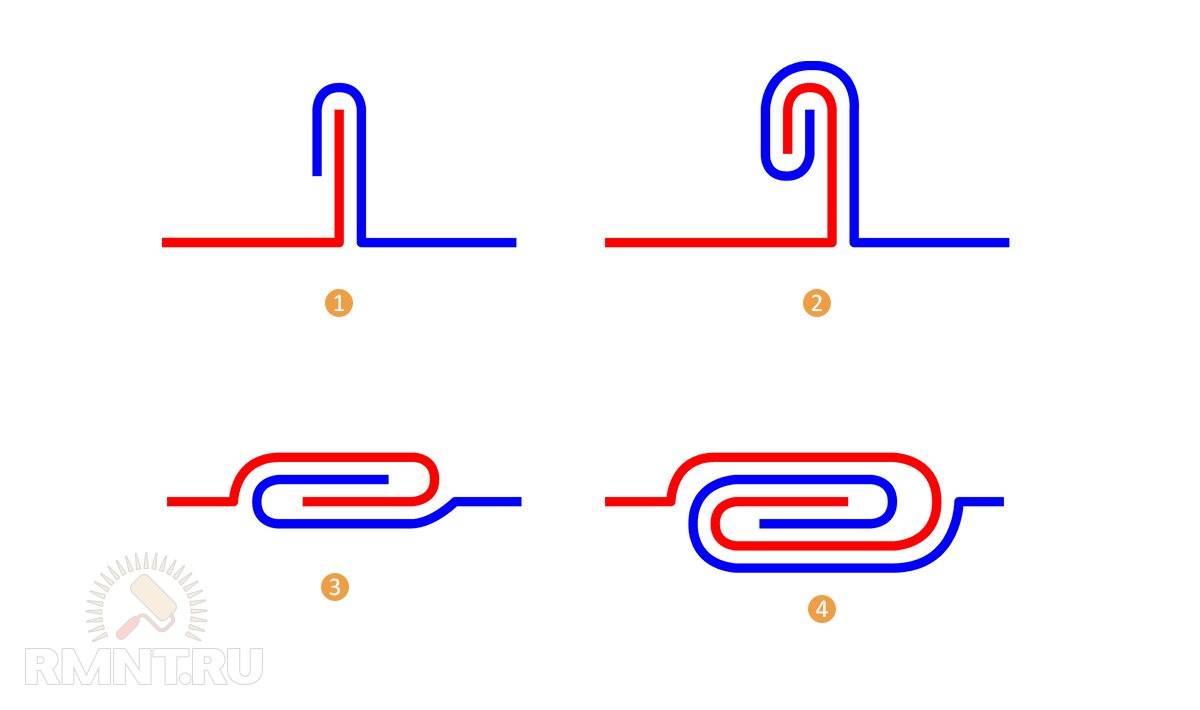

Типы фальцев и методы их крепления
На сегодняшний день на рынке кровельных материалов можно найти картины с различными видами креплений. Именно от типа крепления зависит степень надежности и герметичность кровельного настила. Наличие на рынке картин с различными типами фальца дает возможность выбрать наиболее подходящий материал для конкретной конфигурации крыши.
Одной из наиболее простых в монтаже является фальцевая кровля, предусматривающая соединение клик фальц. Такое соединение принято считать самозащелкивающимся, так как для получения герметичного шва вполне достаточно простого нажатия. Надежность и герметичность таких швов неоднократно проверена временем и природой. Рассмотрим детально все существующие виды фальцевых соединений.
Одинарное фальцевое соединение
Это самый простой и распространенный тип соединения элементов фальцевой кровли. По герметичности и надежности этот вид соединения уступает двойному фальцу. Что касается конструктивных особенностей: одну кромку листа загибают под углом 90°, вторую выполняют с двумя перегибами – 90 и 180°. Используют одинарное соединение при угле наклона ската не менее 10°.
Соединение для одинарного фальца может быть 2-х типов:
- стоячим – используется для продольного соединения элементов настила;
- лежачим – применяется при необходимости поперечного соединения картин.
Двойной фальц
Представляет собой более сложный вид соединения, позволяющий обеспечить высокую герметичность настила. Применение такого метода стыковки дает возможность использовать картины на крышах, у которых угол наклона скатов начинается с 3°. Отличительной особенностью является Г-образная форма кромок.
Двойной стоячий фальц используется при продольном соединении элементов, лежачий при поперечной стыковке.
Клик фальц
Клик фальц – инновационный, высокотехнологичный способ соединения элементов фальцевой кровли. Использование такого замка не требует применения специальных инструментов и приспособлений и вполне может быть выполнено без привлечения профессиональных кровельщиков. Одна кромка картины имеет специальный загиб, имитирующий фальц, а вторая выполняется в виде защелкивающегося клик фальца.
Элементы с такими замками используются для покрытия крыш, угол наклона скатов которых составляет не менее 16°. Применение клик фальцевого соединения позволяет добиться высокой герметичности и отсутствия на поверхности настила крепежных отверстий. Фиксация элементов осуществляется скрытым методом в специальные крепежные отверстия, которые расположены вдоль замковой кромки листа.

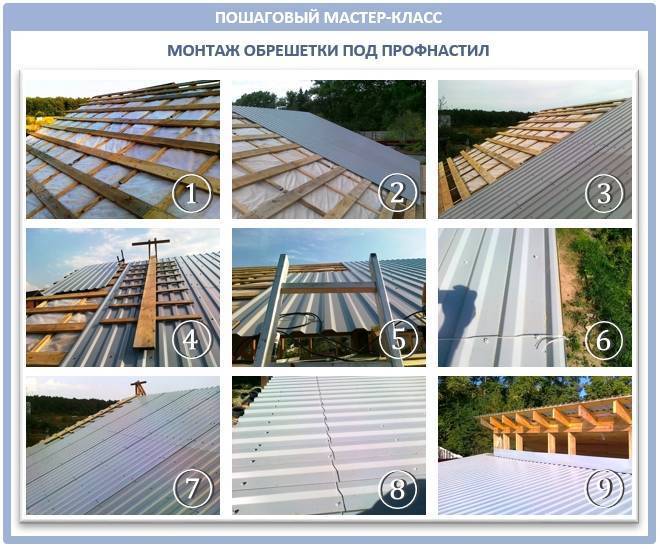

Мастер-класс: как изготовить и установить обрешетку
Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро-гидроизоляцию и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

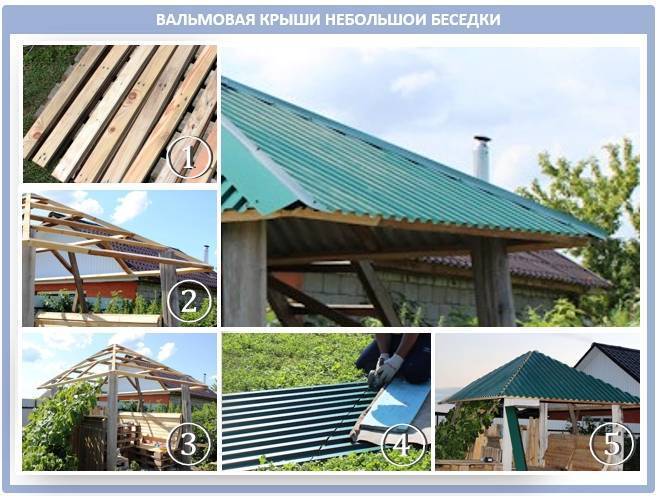

Для мастерской или небольшой бани обрешетку уже необходимо делать по всем правилам:
Если речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.
Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны дополнительные жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.
Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости
Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, важно их не перепутать
Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.
Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которые отмечены пунктиром на рулоне:
Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.
Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.
А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему.
Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.
Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или саморезами. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.
Если обрешетка из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.
Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.
В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и выше, чем остальные элементы деревянной обрешетки.
Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:
Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общим качеством монтажа.
Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы между ними можно было уложить утеплитель на его толщину, к стропилам нужно будет прикрепить дополнительный каркас. В жизни все это выглядит так:. В жизни все это выглядит так:
В жизни все это выглядит так:
Как вы видите, при грамотном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!
Цвета
Цветная фальцевая кровля формируется за счет нанесения специальных декоративных слоев, причем полимерное покрытие куда совершеннее порошковой окраски – оно не отслаивается такими впечатляющими темпами. Сэкономить на внешней отделке помогает выбор в качестве покрытия полиэстера. Такой пластик может придавать основанию самые разные цвета. Если нужна матовая поверхность, чаще всего берут пурал, он более гладкий, и слой этого материала толще – 50 мкм.
При подборе тона стараются ориентироваться на стилевую принадлежность постройки.
Скандинавский формат домов чаще всего покрывается черной кровлей. Стиль хай-тек гораздо лучше сочетается с изящными серебристыми отливами. Существует некоторое количество типичных цветов, среди которых – зеленый, кремовый, синий и иные. Более точный перечень надо уточнять у конкретных производителей. Изготовление фальцевой кровли нетипичного окраса вполне возможно, но плата за него расчитывается дополнительно.
Стоячий фальц
Одинарный
Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).
Рис. 4 (1 — скребок; 2 — брусок)
Порядок монтажа одинарного стоячего фальца:
1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.
2) закрыть низкий отгиб фальца высоким.
3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).
Двойной
По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой. Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.
Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.
Рис. 5
Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.
Реечный
Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.
Рис. 6
Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.
Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.
Угловой
Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.
Самозащелкивающийся фальц
Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.
Рис. 7
На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.
К достоинствам фальца–«защелки» относятся:
- водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
- простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
- единая панель на весь скат кровли, без дополнительных стыков;
- нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
- доступная цена кровельного материала и монтажных работ;
- скорость в установке кровли;
- особая прочность соединения.
Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.
Стоячий фальц
Одинарный
Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).
Рис. 4 (1 — скребок; 2 — брусок)
Порядок монтажа одинарного стоячего фальца:
1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.
2) закрыть низкий отгиб фальца высоким.
3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).
Двойной
По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой. Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.
Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.
Рис. 5
Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.
Реечный
Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.
Рис. 6
Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.
Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.
Угловой
Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.
Самозащелкивающийся фальц
Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.
Рис. 7
На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.
К достоинствам фальца–«защелки» относятся:
- водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
- простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
- единая панель на весь скат кровли, без дополнительных стыков;
- нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
- доступная цена кровельного материала и монтажных работ;
- скорость в установке кровли;
- особая прочность соединения.
Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.
Инструменты, комплектующие
Для получения фальцевого соединения используют специальные инструменты. Образовать фальцевый профиль можно, пользуясь различными технологическими приёмами с использованием соответствующего инструментария.
Роликовый ручной листогиб для образования профиля под фальц
Такой инструмент может быть покупным или самостоятельно изготовленным. Сравните работу машинок на видео.

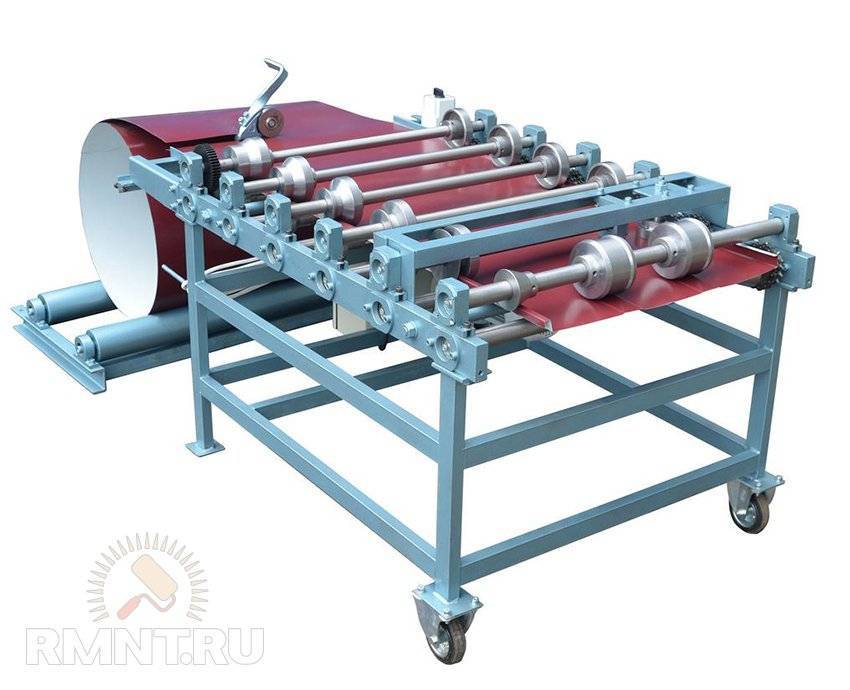

Станки для получения профиля — следующая, более профессиональная ступень. Они могут быть ручными, электрическими, автоматическими — вопрос производительности и бюджета.

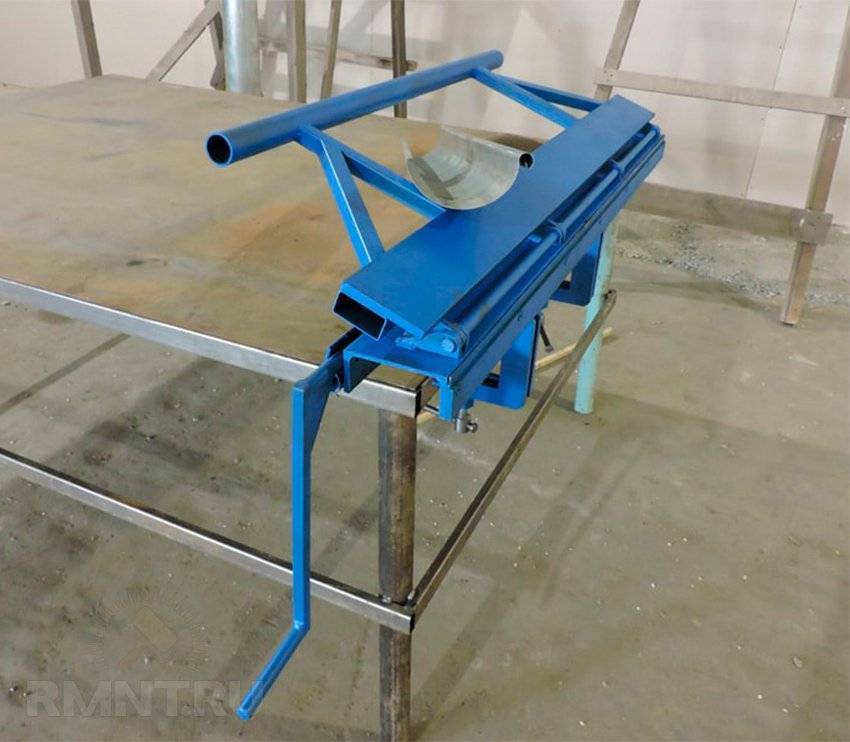

Станок-фальцегиб
Прокатный станок — фальц и рёбра жёсткости
Закрыть или закатать шов также можно с помощью разных приспособлений.
Электрическая фальцезакаточная машина
Рамка универсальная для ручного закрытия фальца
Ручной фальцезакаточный инструмент
Кроме плоскости крыши металлом нужно покрыть края и изломы кровли, обойти мансардные окна и дымовые трубы.
Облегчить себе жизнь можно используя готовые комплектующие — доборные элементы:
- картина с коньком (вентилируемым или обычным);
- планки ендов (внутреннего угла, образованного скатами кровли);
- капельники (отвод конденсата);
- углы;
- карнизные, лобовые, торцевые планки.

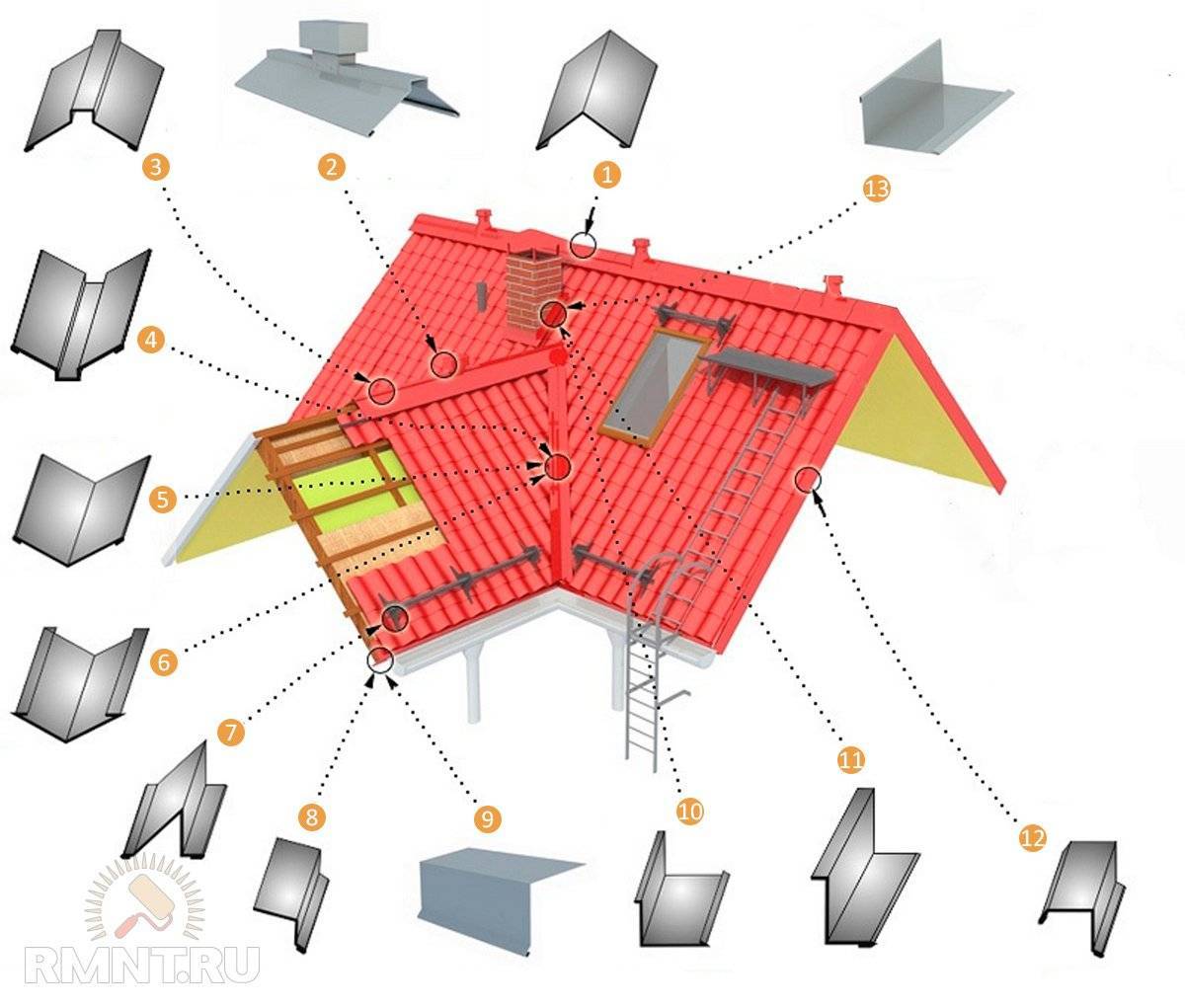

Доборные элементы: 1 — конёк простой; 2 — аэратор фигурного конька; 3 — конёк фигурный; 4 — ендова наружная фигурная; 5 — ендова наружная; 6 — ендова внутренняя; 7 — снегозадержатель; 8 — карнизная планка (профнастил); 9 — карниз; 10 — примыкание к стене; 11 — примыкание наружное; 12 — фронтон; 13 — пристенный профиль
Не забудьте предусмотреть элементы безопасности. Для задержания снега и предотвращения его лавинообразного обрушения установите снегозадержатели в виде спецпрофиля картин или отдельных элементов. Если планируется выход на крышу, оборудуйте её крепким ограждением высотой по пояс взрослому человеку.
Виды фальцевых швов
По способу загиба различают:
- одиночный фальц;
- двойной фальц.
По расположению:
- стоячий;
- лежачий;
- угловой.
Двойной фальц — более надёжное, чем одиночный, и абсолютно герметичное соединение.
Лежачие фальцы используют в горизонтальных швах для соединения более коротких полос в одну длинную. Загиб должен быть направлен в сторону уклона крыши.
Стоячими фальцами оформляют вертикальные швы, выполняющие дополнительную функцию рёбер жёсткости.
Угловые стоячие швы иногда используются в кровлях с уровнем уклона более 45°, для мансард, балюстрад. Укладка: по горизонтали, вертикали, диагонали.
1 — стоячий одиночный; 2 — стоячий двойной; 3 — лежачий одинарный; 4 — лежачий двойной замок
