Критерии выбора отопительных компонентов: котлов, труб, радиаторов и насосов

Заполнение системы

После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:

  • открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
  • система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.

Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.

С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.

Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить. После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть. Следующий шаг — опрессовка. Этот этап очень важен для проверки общего состояния отопительной системы. Для проведения опрессовки необходимо запустить подачу жидкости в контур с помощью насоса, при этом установить давление, превышающее стандартный показатель в полтора раза. Не забывайте при этом ориентироваться и на то, какое давление может быть максимальным для используемого котла. Перед подачей воды оставьте клапан в верхней части контура открытым — это необходимо для выхода излишнего воздуха. Закрыть его необходимо после того, как из клапана потечет вода

В процессе опрессовки необходимо тщательно осматривать элементы отопительной системы, обращая особое внимание на все места соединения труб друг с другом, с котлом и радиаторами. Малейшая течь является поводом разобрать и заново собрать соответствующий участок

Опрессовка длится несколько часов. Если по истечении этого времени вы не обнаружили протечек — прекрасно. Это значит, что система готова к использованию. Последним этапом является окончательное заполнение контура. Если вы планируете отапливать дом водой, то просто уменьшите давление в системе до нормального уровня. Если же в качестве теплоносителя будет использоваться антифриз, то слейте жидкость, использованную в процессе опрессовки, и запустите вместо нее «незамерзайку».

После заполнения системы необходимо стравить воздух, оставшийся в радиаторах. Для этого необходимо на каждом из них открыть кран Маевского и подождать, пока выйдут излишки.

Собственно, это все действия, которые вам необходимо предпринять для того, чтобы правильно заполнить систему отопления. Сам процесс не вызывает особых сложностей. Главное — правильно выбрать теплоноситель, а также тщательно и внимательно произвести опрессовку. Эти два этапа будут гарантией того, что отопительная система будет служить вам наилучшим образом, не требуя постоянного ремонта. Успехов!

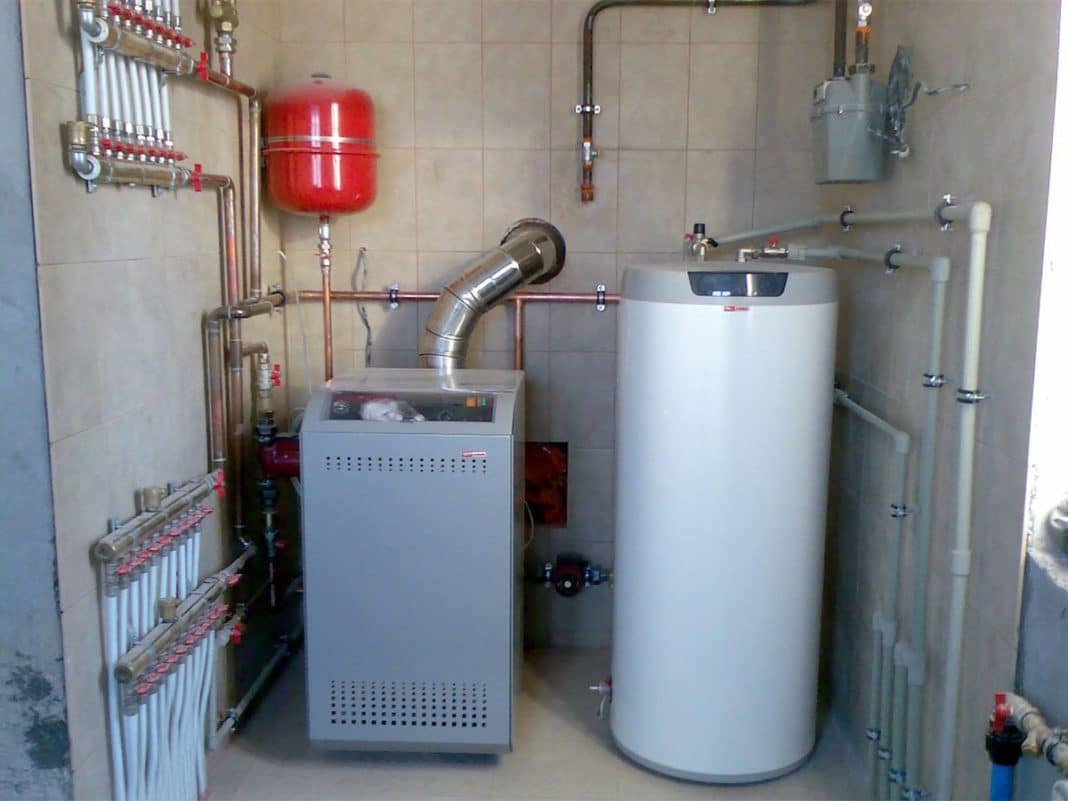

Принцип работы коллекторной системы

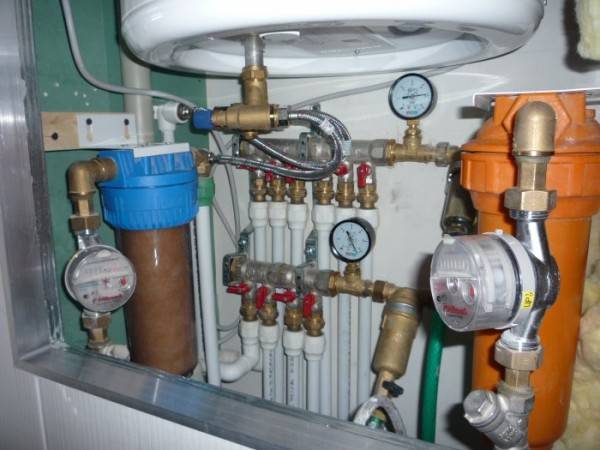

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.


Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Характеристики приборов из различных металлов

Сегодня популярностью пользуются отопительное оборудование из таких металлов, как: биметалл, сталь, чугун. Рассмотрим их более подробно.

Биметалл

Инновационные биметаллические приборы отопления на сегодняшний день являются самыми функциональными. Они идеально дополняют системы отопления любого типа и отличаются тем, что сочетают в себе лучшие стороны стальных и алюминиевых батарей. Это легкий вес, обуславливающий простоту монтажа, исключительная теплоотдача и эстетичный внешний вид, который украсит даже квартиру с дизайнерским ремонтом. Улучшить эффективность биметаллического радиатора поможет отражатель для батарей отопления, который установлен согласно рекомендациям производителя.

Сталь

Стальные радиаторы также имеют положительные показатели теплоотдачи, однако они менее долговечны из-за того, что сталь подвергается коррозии – поэтому приборы могут не подойти для центральных систем теплоснабжения. Что касается алюминиевых аналогов, они обладают высоким КПД и гарантируют эффективные показатели работы, однако в системе отопления они подвержены быстрому механическому износу из-за давления и действия солей тяжелых металлов, присутствующих в составе теплоносителя. Такие радиаторы часто ломаются, поэтому необходима перемычка на батарею отопления – она позволит провести замену прибора без остановки функционирования всей системы.

Чугун

Наиболее примитивным вариантом считаются чугунные отопительные приборы систем водяного отопления дома.

Однако некоторые собственники избегают монтажа чугунных приборов из-за их высокого веса, предполагающего наличие надежной стеновой конструкции для засверливания мощных кронштейнов и неприглядного внешнего вида, требующего покупки короба. Для установки такого прибора собственнику потребуется купить ключ для радиаторов отопления и заготовить целый набор вспомогательных инструментов.

Порядок выбора отопительных элементов

Компоненты водяной системы отопления

Первым этапом создания любой инженерной системы является составление инженерного проекта. Он включает в себя расчет основных параметров, выбор насоса систем отопления, котла, и других элементов. Эту работу должны осуществлять специалисты, знающие методику и порядок расчетов.

Системы теплоснабжения могут быть нескольких типов – классическая водяная, на электрические теплые полы, конвекторное отопление и т.д. Наиболее распространенным видом является водяное, так как оно отвечает всем современным требованиям. Но для его создания следует осуществить выбор газового котла отопления и другого обязательного оборудования.

Рассмотрим порядок проектирования теплоснабжения частного дома, как наиболее сложного:

  1. Расчет тепловых потерь в здании с учетом климата в регионе – минимальных температур в зимний период, влажности и т.д.
  2. Определение оптимальной разводки трубопроводов– однотрубная, двухтрубная или коллекторная система.
  3. Расчет параметров компонентов. Этот этап напрямую повлияет на выбор радиаторов отопления, котла, труб.
  4. Определение наиболее подходящих элементов, исходя из предложений на рынке. Это один из самых важных этапов, так как при выборе труб для отопления их фактические эксплуатационные качества могут значительно отличаться от расчетных.

Выполнив эти условия и соблюдя требования к монтажу теплоснабжения можно создать по-настоящему эффективную систему отопления загородного коттеджа. Но чем выбор радиаторов отопления для частного дома отличается от аналогичных конструкций для квартиры, подключенной к центральному отоплению? Все основывается на исходных технологических данных – давления в трубах, температурного режима и т.д. Но сначала необходимо рассмотреть наиболее важный узел любой системы выбор котла для отопления частного дома.

Особенности конструкции циркуляционного насоса

Корпус насоса изготавливают из материалов, отличающихся прочностью и устойчивостью к коррозийным процессам, обычно это:

После того, как запущен двигатель, в насосе начинает вращаться ротор, который оснащен крыльчаткой. После этого давление на входном патрубке понижается, в результате чего жидкость засасывает в гидравлическую камеру. За счет вращения крыльчатки образуется центробежная сила.

Жидкую среду прижимает к стенам камеры и выбрасывает через выходное отверстие в трубопровод. Так осуществляется принудительная циркуляция носителя тепла в закрытом отопительном контуре.

Особенности комбинированной системы

Основные моменты, на которые следует обратить внимание, при реализации комбинированной системы отопления частного дома:

  • Необходимо создать в системе отопления два независимых температурных режима — для контура радиаторов и контура водных полов. Дело в том, что для батарей требуется относительно высокая температура в подаче/обратке (не выше 70/55°С для современных систем отопления). Для теплого пола в то же самое время требуется относительно низкая температура (порядка 40/30°С). Современные котлы эту задачу сами по себе штатными средствами решить не могут.
  • Поэтому требуется применение дополнительных комплектующих: смесительных клапанов, циркуляционных насосов, запорной арматуры и т.п., которые требуют не только дополнительных расходов на покупку, но и технически правильную стыковку с котлом.
  • Для регулирования комбинированной системы отопление требуется выбор соответствующих технических средств и их правильная увязка. Смесительные узлы с регулировкой при помощи термостатических клапанов, электронная регулировка температуры подачи или погодозависимое управление внешним контроллером или средствами самого котла, управление теплым полом по комнатным датчикам (термостатам), логика работы циркуляционных насосов и т.п.

Способы расчета объема

Величину внутреннего пространства изготовленных согласно гост батарей можно определить двумя способами:

  1. Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
  2. Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

  1. Определение длины панельных радиаторов или алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
  2. Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
  3. Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям.

Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Итак, объем таков:

  • 1,7 л на каждую секцию рассчитанного на большое давление ЧМ-140;
  • 1 л на каждую секцию этой же батареи, однако, нового образца;
  • 0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
  • 0,45 л на каждую легкую по весу секцию батарей из алюминия.
  • 0,25 л на одну секцию биметаллического изготовляемого согласно гост радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием. Для его реализации нужно запастись большим количеством воды и емкостью, объем которой является известным.

Измерение осуществляют так:

  1. Устанавливают на два нижних отверстия. Можно было бы установить и третью заглушку на одно из верхних отверстий, однако лучше подождать. Это потому, что при наливании воды в одно отверстие, через другое должен выходить воздух.
  2. Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
  3. Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Правда, придется спускать воду в ведро или что-то другое и потом ее выливать.

(1 голосов, рейтинг:5,00 из 5)

Чаще всего расчет объема теплоносителя в системе отопления необходим или при ее замене, или при реконструкции. Наиболее простой способ его проведения — использование расчетных таблиц. Их можно найти в специализированных справочных изданиях. Согласно содержащейся в них информации:

  • секция радиатора из алюминия содержит 0,45 литра теплоносителя;
  • секция новой/старой чугунной батареи — 1/1,75 литра;
  • погонный метр 15-тимиллиметровой/32-хмиллиметровой трубы — 0,177/0,8 литра.

Расположение насоса в отопительном контуре

Агрегат располагают на участке обратной линии трубопровода, перед отопительным котлом.

Дополнительный насос в системе отопления и основной агрегат размещают параллельно, обязательно нужен обратный запорный клапан.

Трубы, через которые наполняют систему, монтируют перед насосом, оборудуют шаровые запорные вентили. Установка манометров облегчит контроль давления.

Как правильно собрать схему:

  • на участке трубы размещают резьбовой фитинг диаметром, соответствующим размеру шарового запорного крана;
  • сочленение пластиковых труб производят паяльным прибором, металлопластиковых – компрессионным фитингом.
  • затем монтируют шаровой запорный кран, прикрепляют фильтр, устанавливают циркуляционный насос с помощью муфт, затем второй кран и фитинг.
  • в обвязку включают клапан для выпуска воздуха.
  • каждое соединение герметизируют лентой «Фум», либо водостойкими герметиками с паклей (лентой).

Схема насоса на отопительной системе

Открытая система отопления с циркуляционным насосом требует помещения расширительного бака на высоте. При закрытой конструкции его размещают вблизи котла и мембранного бачка.

Методика обвязки первичных и вторичных колец

Методика обвязки первичных и вторичных колец

Инженерами предусмотрен еще один вариант общей обвязки твердоптопливного котла с электрическим агрегатом для возможности подключения большего числа потребителей.

Методика обвязки первичных и вторичных колец выполняет распределение потоков, без применения гидрострелки. Для качественной работы может потребоваться дополнительное оборудование. Контролер не нужен.

Схема выполнения обвязки

Основная хитрость данной схемы подключения состоит в том, что все элементы: котлы и потребители, подключаются лишь к первичному кольцу и подающим, и обратным трубопроводом. Благодаря небольшому промежутку подключения (до 30 см) перепад давления будет минимален в сравнении с напором насоса главного контура. Это позволит осуществлять циркуляцию воды в системе, независимо от того, как и когда функционируют насосы вторичных колец. В результате происходит только изменение температуры воды.

В теории, в главный контур можно подключать различное количество источников тепла и колец вторичных. Самое главное, чтобы были правильно определены диаметры труб и мощность, а также, изготовитель основного кольцевого насоса.

Для достижения нужного результата потребуется произвести достаточно простой гидравлический расчет, который позволит правильно подобрать насос

Также, важно увязать функционирование котлов твердотопливного и электрического при помощи специальных термостатов

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Диаметр трубы, ммДлина труб, мДиаметр трубы, ммДлина труб, м
16х2.020х2.0
26х3.032х3.0
20х3.425х4.2
32х5.440х6.7

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Лучевая схема разводки трубопровода: особенности

Наиболее оптимально лучевая разводка системы отопления подходит для тех случаев, когда в доме несколько этажей или же имеется большое количество комнат. Таким образом, удается существенно повысить эффективность работы всего оборудования, гарантировать качественную теплопередачу, исключить лишние потери теплоты.

Один из вариантов обустройства коллекторной схемы трубопровода

Принцип работы схемы обогрева, выполненной по коллекторной схеме, довольно прост, но в то же время, есть в нем и некоторые особенности. Так, например, лучевая схема отопления подразумевает установку на каждом этаже здания нескольких коллекторов, а уже от них организацию разводки труб, прямую и обратную подачу теплоносителя. Как правило, инструкция  к подобной схеме разводки подразумевает установку всех элементов в цементную стяжку.

Элементы схемы разводки труб обогрева

Современное лучевое отопление – целая конструкция, которая состоит из нескольких основных элементов:

Котел. Стартовая точка, агрегат, из которого подается теплоноситель в трубопроводы и радиаторы. Мощность техники обязательно должна соответствовать потребляемому отоплением количеству теплоты;

Коллектор для отопительной схемы

При выборе циркуляционного насоса для коллекторной схемы разводки труб (этого также требует инструкция) следует обязательно учитывать массу параметров, начиная от высоты и длины трубопроводов (данные элементы создают гидравлическое сопротивление) и заканчивая материалами радиаторов.

Мощность насоса не является основным параметров (она определяет лишь количество потребляемой энергии) – внимание нужно обращать на скорость перекачивания жидкости. Данный параметр показывает, сколько теплоносителя сможет передать циркуляционный насос за определенную единицу времени;

Монтаж пластиковых труб в коллекторной схеме обогрева

Коллекторы для таких систем дополнительно могут снабжаться разнообразными терморегулирующими или запорно-регулирующими элементами, благодаря которым можно обеспечить определенный расход теплоносителя в каждой из веток (лучей) системы. К тому же, дополнительная установка автоматических удалителей воздуха и термометров позволяет наладить более производительную работу системы без лишних затрат.

Один из вариантов разводки пластиковых труб в коллекторной схеме

Подбор того или иного типа коллекторов (а представлены они на отечественном рынке в большом ассортименте) производится по количеству подключаемых радиаторов или контуров обогрева. К тому же, различаются все гребенки еще и по материалам, из которых они изготовлены – это могут быть полимерные материалы, сталь или же латунь;

Шкафы. Лучевая разводка системы отопления требует сокрытия всех элементов (распределительный коллектор, трубопроводы, запорная арматура) в специальные коллекторные шкафы. Такие конструкции являются довольно простыми, но в то же время функциональны и практичны. Могут быть как наружными, так и встраиваемыми в стены.

Выбор подводящих и отводящих труб

Перед началом каких-либо работ по обустройству системы отопления, важно определиться с основными параметрами труб. Для начала следует отметить, что выходы у котла, подводящей магистрали, а также вход у коллектора должны иметь одинаковые габариты. Исходя из таких свойств, подбираются и диаметры труб, а в случае необходимости применяются специальные переходники

Исходя из таких свойств, подбираются и диаметры труб, а в случае необходимости применяются специальные переходники.

Отбор теплоносителя из бака и его распределение по трубопроводу

Материалы труб подвода и отвода теплоносителя могут быть самыми различными, но лучше всего применять пластиковые изделия. Все дело в их практичности, простоте монтажных работ и доступности.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Особенности электрической системы

Несмотря на то что электрический котел в эксплуатации обходится значительно дороже, чем твердотопливный, иногда именно он является оптимальным вариантом. Дело в том, что у электрического котла есть свои преимущества. Само по себе это оборудование стоит недорого, работает оно бесшумно и может похвастаться высоким уровнем экологической безопасности.

При этом владельцу электрического котла не нужно думать, где хранить запас топлива или где устанавливать такой агрегат — это можно сделать в любом помещении, где есть розетка. И если возможность подключения к магистральному газопроводу есть не всегда, то с электрическим оборудованием подобных проблем не бывает.

Недостатками электрической системы отопления являются:

  1. высокая стоимость энергии;
  2. необходимость адаптации сети к высокой мощности, что также влечет за собой дополнительные затраты.

В целом электрическую отопительную систему рекомендуется устраивать в основном в качестве резервного источника энергии. Также она подходит для небольшого дома и как единственная система, но только в том случае, если в регионе качественные электросети, нет скачков напряжения и перебоев с подачей энергии, а также если есть возможность подведения к дому кабеля с трехфазным напряжением.

Варианты отопительных систем

Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.

  1. Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
  2. Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.

Одноконтурная система отопления

Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.

Схематично устройство такого типа простое:

  • В верхний вход радиатора подключают трубу, идущую от котла (подача).
  • К нижнему присоединяют отвод охлажденного теплоносителя (обратка).

Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.

Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.

Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).

Двухконтурная система

При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.

Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.

Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

  • специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
  • клапан для выпуска пара в систему отопления;
  • трубопровод;
  • отопительные радиаторы.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.
