На какие параметры ориентироваться при выборе люка для смотрового колодца

Коротко о главном

Канализационный люк устанавливается на септик, колодец или выгребную яму и позволяет решать следующий ряд задач:

• Предупреждать случайное падение людей и животных в подземный резервуар.
• Исключать засорение емкости различными предметами с поверхности.
• Устранять выход неприятного запаха на придомовую территорию.
• Дополнять дизайн дворовой площадки.
• Обеспечивать удобное и быстрое обслуживание резервуара.
• Создавать условия для беспрепятственного прохода и проезда по территории.

Люки для канализации различаются по типу материала, форме, весу, показателю прочности, размерам и устройству замкового механизма. Монтаж изделия необходимо выполнять исключительно по отработанной технологии, и лучше доверить специалистам.

Оценок 0

Виды конструкций

Дренирование имеет несколько видов. Если рассматривать поверхностный тип, то можно выделить:

• линейную систему;
• точечную систему.

Дренажное линейное водоотведение предназначено для сбора излишней влаги с поверхности земли и вывода ее за пределы участка. Оно не позволяет разрушаться покрытию дорожек и защищает верхние слои почвы от вымывания. Обустройство дренажной канавы предполагает уклон:

• 0,003 для большинства почв;
• 0,002 для глинистых участков.

Система тщательно проектируется, так как проходит через места, где обычно «стоит» вода. Слив осуществляется в естественные или искусственные водоприемники.

Точечное водоотведение может быть открытого и закрытого типов. Монтаж дренажной системы не требует предварительного планирование и довольно прост, поэтому сделать его можно самостоятельно. Дренирование представляет собой каналы, размещенные в местах наибольшего скопления воды в самых нижних точках территории.

По теме: Как рассчитать уклон дренажной трубы на 1 метр. Инструкция с примерами

При обустройстве по открытому типу каналы имеют следующие характеристики:

• наклон около 30 градусов;
• ширина 1,5 метров;
• глубина 70 сантиметров.

Устройство точечного дренажного канала закрытого типа предполагает закладку в траншеи бетонных или пластмассовых лотков, защищенных решетками. Это препятствует попаданию в траншею мусора и уменьшению его пропускной способности.

Глубинное дренирование подразделяется на несколько видов:

• пристенное;
• кольцевое;
• пластовое;
• систематическое;
• лучевое.

Устройство пристенного дренажа осуществляется с помощью труб, а сама система применяется в основном для защиты подвалов от влаги и в качестве профилактики.

Кольцевой дренаж располагается по периметру дома в некотором отдалении от фундамента. Сеть актуальна в случае количественного превосходства песчаных грунтов и наличия напорных подземных вод. Дренажные работы такого водоотвода могут осуществляться уже по факту окончания строительства дома.

Пластовая система монтируется только параллельно с закладкой фундамента. Она является одной из самых сложных, но при этом и эффективных, так как успешно справляется со всеми видами излишней влаги.

Систематическое дренирование применяется на больших территориях, а лучевое будет идеальным вариантом для зон, плотно засаженных деревьями. Оно не повреждает прикорневую систему и часто используется в городских и частных парках.

Установка канализационных колодцев

Требования к размещению

Приступая к проектированию и далее строительству канализации для своего дома, надо помнить о санитарных требованиях, которые определяют расстояние от колодца до других сооружений и коммуникаций, расположенных на участке.

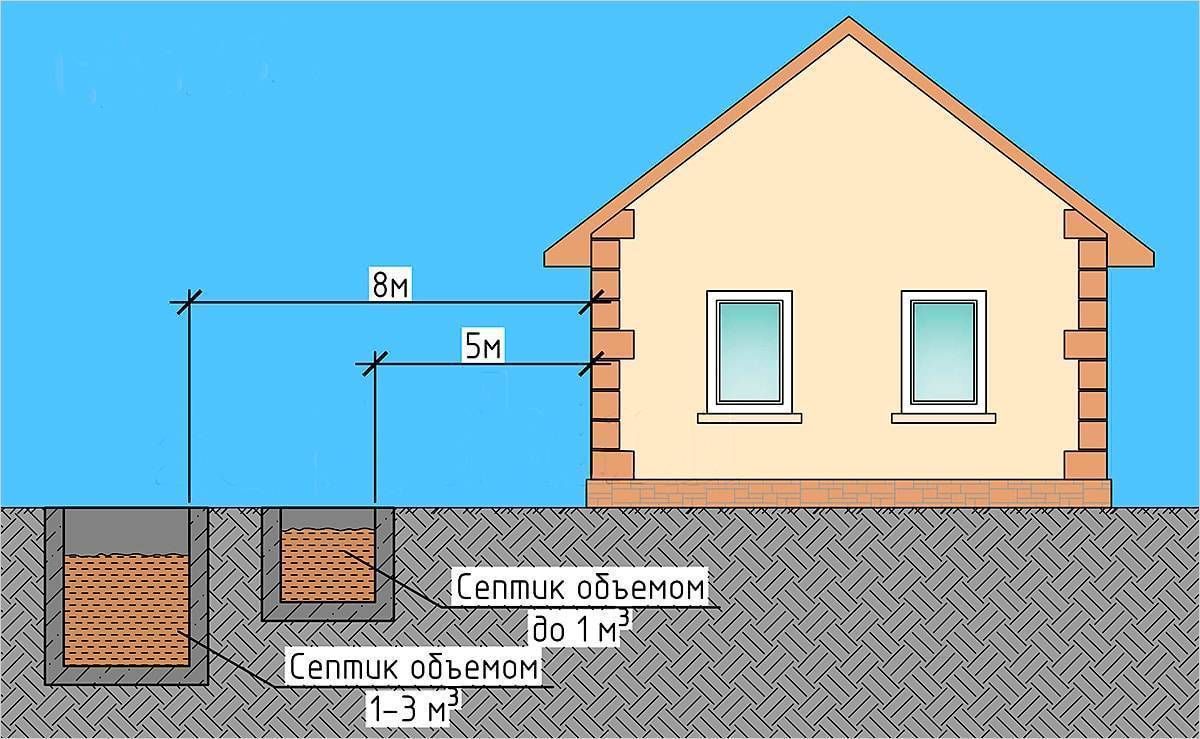

Расстояние от здания не должно быть меньше 5 метров. От любых частей канализации до колодца необходимо расстояние 20 м, до скважины – не менее 50 метров.

Важно! Водопровод не должен пересекаться с составными частями канализации

Материал изготовления

При самостоятельном изготовлении стенок колодцев применяют литой бетон, кирпич, колодезные кольца. Каждый из этих материалов обеспечивает герметичное состояние сооружения при правильном применении гидроизоляции.

Кирпичный вариант подходит при решении вопроса «как сделать канализацию?», если место расположения строительства не позволяет проводить работы с помощью спецтехники.

Перед тем, как строить колодец из кирпича своими руками, делают основание, применяя бетонные растворы. Линейные размеры подземной конструкции должны соответствовать требованиям, установленным ГОСТ. Герметизация стен достигается оштукатуриванием с последующей гидроизоляцией.

Ремонт канализационных колодцев при их повреждении, разрушении или потере герметичности связан с большим объемом земляных работ, применением дорогостоящих материалов. Чтобы их избежать, необходимо выбирать качественные комплектующие, неукоснительно выполнять все санитарные и строительные нормы.

Особенности конструкций различных типов

Требования к железобетонным сборным конструкциям изложены в нормативных документах ГОСТ 2080-90, где подробно расписаны технические требования к изделиям, даны их характеристики, маркировка и указаны ссылки на смежные статьи ГОСТ.

Преимущества сборных сооружений перед монолитными заключаются в возможностях монтажа. Железобетонные детали имеют большой вес, поэтому транспортировать и устанавливать их приходится с помощью спецтехники. Гораздо удобнее обеспечить доставку отдельных деталей, чем всего сооружения в готовом виде.

При установке иногда требуются дополнительные меры – например, устройство водоупорного замка. Собирая конструкцию по частям, выполнять специфические земляные работы намного легче.

Схема устройства смотрового колодца линейного типа, который оборудуют в качестве ревизионной или дренажной точки на прямых участках канализационного трубопровода

Итак, нижняя часть сооружения – это прочная бетонная плита, которую кладут на заранее подготовленное основание. Чтобы придать конструкции стабильность и одновременно обеспечить отток грунтовых вод, перед установкой в котлован засыпают щебень. Плиту днища укладывают на щебеночное основание строго горизонтально.

Нижняя часть называется лотковой, она оснащена отверстиями или патрубками для монтажа трубопровода. Место расположения входных отверстий зависит от назначения колодца. Предположим, в линейных конструкциях они находятся на противоположных сторонах, в поворотных – в зависимости от угла поворота.

Основная рабочая камера по размерам больше остальных – именно в нее следует спускаться, чтобы произвести проверку запорной арматуры, герметичности соединений или изношенности частей. Для удобства спуска одна стена оборудована лестницей из металлических скоб.

Сверху рабочую камеру закрывает плита перекрытия, к которой крепится еще один элемент – горловина. По диаметру она уже основной части. Горловина прикрывается люком, который выполняет две функции – предохраняет колодец от проникновения нежелательных гостей и защищает от уличного мусора и осадков. Чтобы усложнить попадание в камеру, люк изготавливают из тяжелого материала – чугуна.

Устанавливая смотровые камеры на загородном участке, не обязательно использовать чугунные детали. Сейчас производят множество видов полимерных крышек, более удобных и эстетически привлекательных.

Люки имеют круглую форму и стандартные размеры (600 мм, 690 мм, 700 мм). Их следует подбирать, исходя из габаритов смотрового колодца

Требования к конструкциям полимерных изделий изложены в ГОСТ-Р №0260760. Один из распространенных материалов изготовления – полиэтилен. Надежность конструкции обеспечивает технология производства – метод экструзионной сварки. Изделия не поддаются воздействию химических веществ, присутствующих в грунте, отличаются износостойкостью, экологичностью и герметичностью.

Внешне они напоминают большие капсулы с отверстием в горловине. В отличие от бетонных аналогов, полимерные камеры приобретают и устанавливают в готовом виде. Изделия приспособлены к быстрому монтажу и подключению труб. Благодаря легкой установке многие владельцы загородного жилья предпочитают именно пластиковые камеры.

Виды канализационных колодцев

Конструкция такого рода имеет свое назначение и способ сооружения. Канализационные резервуары различаются по ряду признаков.

По функциональному предназначению

Различают несколько видов колодцев:

1. Накопительный. Это более современный и экологически безопасный вариант сточной ямы. В нем осуществляется фракционирование стоков и нечистот. Жидкость и легкие частицы направляются в фильтрующий , а тяжелые – опускаются на дно накопительного резервуара. Объем конструкции составляет 2-50 тысяч литров и зависит от количества используемой воды. Его необходимо устанавливать в наинижайшую точку участка, что обеспечивает правильный угол наклона канализационных труб.
2. Фильтрующий. Сооружение предназначено для вывода сточных вод в почву. В конструкции колодца отсутствует дно. Устройство фильтрующих коллекторов допускается только на песчаных и песчано-глинистых грунтах. Как правило, колодцы изготавливают из . В качестве фильтра может служить песок, щебень и специальные материалы.
3. Смотровой. Используется для периодического обследования и удобной очистки водоотводной системы на небольших участках, где меняется направление, уклон или диаметр труб, на участках подсоединения. В отличие от прочих разновидностей очистных сооружений, представленных в виде трубы или сборника, смотровой резервуар представляет собой открытую емкость. Монтируют его по прямой линии с шагом в 15 метров, при этом начальный колодец размещают на расстоянии от дома не ближе, чем на 3 метра и не далее, чем на 12 метров.
4. Поворотный. Сооружение предназначено для участков с разветвленным водоотводным трубопроводом, а также в случаях, когда угол поворота на трубопроводе превышает 90 градусов. Это обусловлено отсутствием возможности устройства сплошного прямолинейного участка от жилого строения до накопительного септика. Поворотные коллекторы необходимо возводить на каждом изгибе уложенной трубы. Данную конструкцию можно использовать в качестве смотрового септика, что позволяет довольно просто через него очистить определенный участок трубопровода.
5. Перепадный. Используется на участках с большим перепадом высот. В данном случае входная труба размещается намного выше выходной. Конструкция септика имеет опуск, представляющий собой заходящую в колодец вертикальную трубу, которая подсоединяется к входной. К стенке резервуара опуск крепится посредством хомутов. Длина этого элемента зависит от перепада участка. С обратной стороны опуска устанавливается отвод под 45 градусов.

По используемым материалам

Коллекторы изготавливают из различных материалов:

1. Железобетон. Конструкции отличаются прочностью, устойчивостью к негативному воздействию химических соединений, достаточной легкостью монтажа. Кроме того, обладают большим весом и разным диаметром колец. Изделия применяются для устройства септиков фильтрующего, накопительного и смотрового типа. Подходят для установки в грунте любого типа.
2. Кирпичные. Для строительства коллектора зачастую используют глиняный влагонепроницаемый кирпич. Из кирпича можно соорудить конструкции квадратной, прямоугольной или круглой формы.
3. Пластиковые. Сооружениям из полиэтилена характерна высокая прочность, герметичность, износостойкость, а также легкость монтажа и относительно невысокая стоимость. Применяются для устройства поворотных, перепадных и смотровых септиков.

Назначение и маркировка

Смотровые колодцы устанавливаются на самых разных инженерных сетях, расположенных под землей – газовых, тепловых, канализационных, водопроводных, кабельных, телефонных. Все они нуждаются в защите от попадания внутрь грязи, дождевой и талой воды, несанкционированного проникновения к расположенному в них оборудованию. Для этого, а также для обеспечения безопасности транспорта и пешеходов, колодцы закрываются люками. Люки смотровых колодцев конструктивно состоят из основы и крышки.Выбирая люк, необходимо ориентироваться на предельную нагрузку, на которую он рассчитан – она разная для проезжей части дорог, тротуаров, пешеходных дорожек и других зон. А также на маркировку, отлитую на крышке и указывающую на её предназначение.Приведем здесь эти обозначения:

• К – производственная и бытовая канализация;
• В – водопроводная сеть;
• Г – пожарный гидрант;
• Д – дождевая канализация;
• ГС – газопровод;
• ТС – тепловые сети;
• ГТС – городские телефонные сети.

Люк для дождеприемной ливневой канализации

Немаловажное значение имеет и материал, использованный для производства изделия. Остановимся на этом вопросе подробнее

Обзор конструкции канализационного люка

Конструкция люка простая, функциональная и не меняется десятилетиями. Новшества последнего времени касаются разработки и установки замков разных типов.

Основные детали

Крышки делают преимущественно:

• круглыми: даже неправильно установленные не провалятся в смотровую шахту;
• с ребристой поверхностью: улучшается сцепление с обувью пешеходов, колесами автомобилей;
• плоскими или выпуклыми, чтобы не собиралась вода.

Многие современные крышки, чтобы облегчить открывание, снабжаются отверстием, через которое их можно поддеть крюком. Дыры делают только в крышках для колодцев канализации, водопровода, дренажных, ливневых — через них внутрь попадает вода.

С замком или без замка

Замки нужны на чугунных люках по нескольким причинам:

1. Для защиты от стороннего проникновения в колодцы, открывающие доступ к ценному оборудованию.
2. Если на крышке есть замок, ее невозможно неправильно установить. Перекосы при неплотном прилегании могут стать причиной аварии на дороге.
3. Защищают от краж с целью сдать на металлолом.

Чугунный канализационный люк с замком.

Запорные устройства бывают нескольких вариантов:

1. Флажковое соединение, установленное между крышкой и ободом. Замок с секретом.
2. Резьбовые. Крышка вворачивается в корпус и может застрять, поэтому данный вариант ненадежный.
3. Болт с секретом, соединяющий обе детали.
4. Распорный механизм на крышке, блокирующий изделие при закрывании.
5. Краб с 2-6 лучами на люке для блокирования входа.

Доступ к смотровому колодцу с коммуникациями связи и электричества перекрывается 2 крышками: защитной и запорной. Последняя располагается в стволе шахты, сделана из стали, оборудована замком, чтобы к кабелям не проникли посторонние.

Тяжелые изделия оборудуются простыми замками в виде выступов, входящих в пазы горловины. Открываются специальными зацепами. Флажковые, болтовые или распорные замки дорогие, устанавливаются на колодцах сетей связи и электроснабжения, требующих повышенной защиты.

Канализационный люк с запорным устройством.

Особенности конструкции смотровых колодцев

Каждый смотровой колодец оборудуется по такому принципу:

• Каждый инспекционный отвод должен быть закрытым, поэтому в колодцах всегда должно присутствовать дно;
• Рабочая часть зачастую являет собой кольцо большого диаметра, прямоугольник, квадрат, либо определенным образом сформированную геометрическую фигуру, куда в случае возникновения необходимости будет погружаться работник;

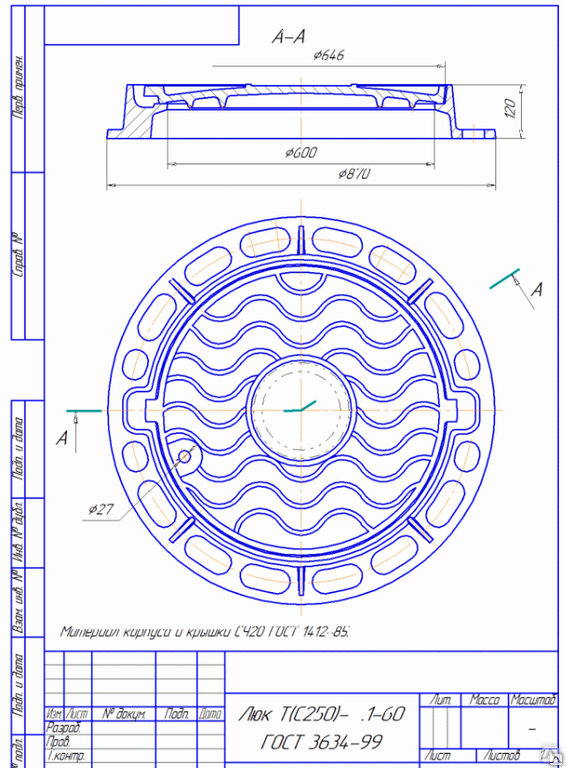

• Крышка, изготовленная в соответствии с ГОСТом 3634-99 должна представлять собой люк из чугуна или пластика. Это один из наиболее значимых составляющих элементов смотрового колодца, который обеспечивает безопасность домочадцев и предотвращает попадание в систему загрязнений из внешней среды. Такое приспособление желательно укомплектовать замочным механизмом;

В некоторых случаях в колодцах устанавливаются лестницы, позволяющие свободно перемещаться внутри колодца. В некоторых случаях этот элемент заменяется какими-то полками.

Принцип функционирования колодца не отличается особой сложностью. Труба из магистрального водопровода переводится в оборудованный колодец с применением соединения с емкостью. Место соединения должным образом герметизируется. В каждом инспекционном отводе предусмотрена лотковая составляющая, в которой проводятся плановые инспекционные процедуры.

Требования СНиП к устройству канализационных колодцев

Все сооружения наружных канализационных сетей, к коим относятся и колодцы, строятся согласно СНиП 2.04.03. Расскажем вкратце, в чём выражаются требования данного документа.

Для смотровых колодцев

Итак, мы уже выяснили, что смотровые колодцы должны устраиваться в точках присоединения трубопроводов, изменения их направления, отметки либо диаметра.

Причём, чем труба меньше, тем ближе должны быть точки контроля:

Размер колодца в плане — как для производственной, так и для бытовой канализации, принимается так же в зависимости от диаметра (наибольшего).

Чертежи: железобетонный канализационный колодец

Соотношение диаметров трубопровода и колодца выглядит так:

1. Труба менее 0,6м — диаметр колодца 1м;
2. От 0,6 до 0,7м — 1,25м;
3. От 0,8 до 1м — 1,5м;
4. От 1м до 1,2м — 2м.

Если это поворотный вариант, то учитывается ещё и возможность размещения лотка:

• Если для трубопроводов малого диаметра и с глубиной заложения менее 120 см, можно проектировать колодцы с диаметром 70 см, то при заглублении отметки до трёх метров, размер круглого колодца в плане должен составлять минимум 1,5м.
• Высота от днища до точки опоры перекрытия называется рабочей. В среднем для канализационного колодца она составляет 180 см. В этой части, для спуска в неё должна быть предусмотрена навесная или стационарная лестница, либо стальные скобы. При глубине от полутора метров должно быть и ограждение.

Скобы для спуска монтируются в стенку колодца

• Горловина колодца принимается стандартная — 70 см, однако в поворотных точках, где чаще всего и случаются засоры, размеры лаза делают увеличенными с учётом необходимости опускания оборудования для прочистки.
• Люки устанавливают на 5-7 см выше земли, если это озеленённая территория; на 20 см, если это незастроенный участок; и заподлицо с покрытием, если он находится на проезжей части автодороги или тротуара.

На тротуаре люк устанавливается на одном уровне с покрытием

В случаях, когда дно колодца заглубляется ниже УГВ (уровня грунтовых вод), обязательно должна выполняться его гидрозащита. Изолируются так же и стенки — минимум на полметра выше отметки воды.

Для перепадных колодцев

Устройство перепадного колодца позволяет уменьшить глубину залегания труб на отдельных участках трубопровода, благодаря чему уменьшается объём земляных работ, и значительно снижается цена системы в целом. В таком колодце происходит гашение скорости потока, что предупреждает риск возникновения гидроудара в трубопроводе.

Параметры проектируемых перепадных колодцев зависят от диаметра трубопровода и высоты перепада. На больших перепадах (до 6м), колодец представляет собой стояк, сечение которого соответствует сечению подводящей трубы (или чуть больше).

Чертёж гасительного колодца

При этом над стояком проектируется приёмная воронка, а в водобойной части — приямок с основанием, усиленным металлической плитой. На стояках малого диаметра (30 см и менее), вместо приямка может быть устроено направляющее колено.

Вариант со стояком и направляющим коленом

Если канализация ливневая, то на перепадах до 1м могут предусматриваться водосливные колодцы с водобойными балками или решётками, количество которых зависит от разницы отметок.

К дождеприёмникам предъявляются так же предъявляются определённые требования

К дождеприёмникам и септикам предъявляются отдельные требования, но вдаваться в них сейчас мы не будем. Если это необходимо, откройте СНиП — и подробная инструкция к вашим услугам.

Мы же рассмотрим, как осуществляется устройство круглых сборных железобетонных канализационных колодцев из стеновых колец, так как эту работу очень многие домовладельцы стремятся выполнить своими руками.

Выгребная яма без дна

Это «дедовский» вариант. На сегодняшний день запрещено нормами санитарно-эпидемиологической станции. Однако считается, что в сутки грунт способен переработать и обезопасить до 1 метра кубического стоков. Поэтому такой тип колодца возможен на садовых участках под туалет, на дачах, где Вы не проживаете постоянно.

Согласно СНИП колодцы канализационные должны отвечать требованиям.

Итак:

• Уровень водозаборного колодца должен быль выше в ландшафте, чем уровень сливной ямы.
• Расстояние от дома до ямы – не менее 5 метров, от ямы до колодца с питьевой водой – не менее 50 метров, от ямы до забора – не менее 1 метра.
• Расстояние от дна ямы до верхнего уровня грунтовых вод не менее 1 метра.
• Суточный объем стоков не более 1 метра кубического.
• Объем ямы определяется как 3 объема суточных стоков (3 мкуб).

Строят такую яму как показано на рисунке выше. Дно засыпают песком (20 см), затем сыпят гравий (20 см). Это нужно для фильтрации стоков в почву, и чтобы дно не затвердело. Стенки возводят из любого герметичного материала, часто подручного: покрышки, бочки, цистерны. Отлично подходит для этой цели кирпич либо бетонные кольца. Верхнюю часть закрывают от осадков и паводковых вод. Подробнее строительство рассмотрим в следующем подразделе.

Назначение подземных смотровых камер

Если возникла поломка, ее устраняют через инспекционную камеру. При отсутствии таких сооружений приходится откапывать трубопроводы и проводить ремонт.

Устанавливают смотровые камеры в самых сложных местах, где наибольшая вероятность появления засоров. Если магистраль расположена по прямой линии, ее протяженность до 10 м, в такой конструкции нет необходимости. Она возникает при большой длине коммуникаций, наличии пересечений, узлов, уровневых перепадов.

Устройство точек контроля канализации регламентируется строительными нормами. Они рассматривают правила устройства смотровых колодцев, подбор размеров. Стандарты упрощают монтажные работы, позволяют создать единую неразрывную сеть подземных трубопроводов.

6Правила приемки

6.1 Приемку люков идождеприемников всех типов, ремонтных вставок (далее — изделий) проводятпартиями. Объем партии равен сменной выработке.

6.2 Изделия должныподвергаться приемосдаточным, периодическим и типовым испытаниям.

6.3 При приемосдаточныхиспытаниях должны проверяться внешний вид изделий, механическая прочностькрышек и решеток. Проверке по внешнему виду подвергают каждый люк идождеприемник; проверке на механическую прочность подвергают крышки люков ирешетки дождеприемников в количестве 3 % партии, но не менее двух штук.

6.4 При получениинеудовлетворительных результатов испытаний на механическую прочность приприемосдаточных испытаниях проводят повторную проверку по этому показателюудвоенного числа изделий. Результаты повторной проверки распространяются на всюпартию и являются окончательными.

6.5 При периодическихиспытаниях проверяют размеры, массу деталей изделий, отклонения отплоскостности крышки люков и решеток дождеприемников и их корпусов не менее чемна трех изделиях из партии, прошедших приемосдаточные испытания, не реже одногораза в год, а также после каждой замены технологической оснастки.

6.6 Типовые испытанияпроводят с целью проверки эффективности и целесообразности измененийконструкции или технологии изготовления, которые могут повлиять на техническиехарактеристики изделия.

Испытания проводят наобразцах продукции, в конструкцию которых на основании временных документоввнесены изменения.

Виды и объемы типовыхиспытаний определяет изготовитель.

6.7 Потребитель имеет правопроводить контрольную проверку соответствия всех типов люков, ремонтных вставоки дождеприемников любому требованию настоящего стандарта, соблюдая приведенныйпорядок отбора образцов и методы контроля.

Как построить железобетонный

Самый распространенный вариант для постройки смотровых колодцев – железобетон. Он считается наиболее надежным и прочным сооружением, так что конструкция прослужит долго.

Выделяют два основным метода применения бетона.

Во-первых, можно заливать его в заранее подготовленную опалубку.

Этот процесс трудоемкий, но получится очень прочная деталь, так как она будет полностью монолитной.

Во-вторых, строительство можно осуществлять из различных деталей из железобетона.

Тогда конструкция считается сборной.

В таком случае на место монтажа привозят готовые железобетонные детали – кольца в виде цилиндров.

Из них делают колонну, а потом накрывают ее крышкой из бетона с люком

Детально строительство выглядит следующим образом:

• Дно котлована нужно затрамбовать. Потом установить подушку из песка и гравия. После заливается плита из бетона. Ее толщина должна составлять 10-15 см.
• Кольцо на наружной стороне нужно обработать специальным составом для гидроизоляции, и мастикой. В зависимости от расчетов вырезаются в нужных местах специальные отверстия, куда будут подводиться трубы. Для этого используется коронковая фреза.
• Выставляется первое кольцо (строго, горизонтально), а место стыковки покрывается специальным составом. По такой же схеме устанавливаются и другие кольца. Дальше нужно накрыть крышкой (простая схема водопровода на даче из колодца описана в этой статье).
• Герметизировать места стыковки раствором, в который добавлено стекло в жидком виде.
• Засыпать конструкцию и уплотнить.

Преимущества и недостатки устройства

Так как данные конструкции являются наиболее распространенными, то, соответственно, им характерно большое количество преимуществ, среди них:

• Они способны выдерживать большие нагрузки.
• Большой вес устройств способствует тому, что крышку невозможно открыть случайно, и она не откроется во время транспортного передвижения.
• Отличаются демократичной ценой.
• Не подвергаются внешним воздействиям.
• Высокая морозоустойчивость.
• Длительный срок эксплуатации.
• Могут быть разного размера и разного веса, в соответствии с эти решают разные задачи. Есть тяжелые и легкие установки. Легкие используются в парковых зонах, скверах, на тротуарах, на дачных участках для закрытия септиков и дренажных колодцев. Тяжелые, в свою очередь, устанавливаются на городских магистралях, автобанах, где среднее и интенсивное движение. Могут использоваться и на промышленных объектах, и на автомобильных магистралях, и в тепловых, и газовых сетях.
• Ребристая поверхность крышки способствует увеличению прочности конструкции.

Что касается недостатков, то это, прежде всего, вес. Он способствует защите колодцев, но в то же время затрудняет возможное перемещение устройств, их поднятие. Также такие установки привлекательны для воров, потому что изделия из чугуна можно сдавать.

Разновидности по материалу изготовления

Канализационные люки изготавливают из следующих материалов:

• чугун серый;
• высокопрочный чугун, который по номинальной нагрузке в 4 – 5 раз выше серого;
• полимерпесчаная смесь;
• пластик;
• композиты;
• прочная резина;
• железобетон или бетон.

Каждый материал имеет свои преимущества и недостатки.

Чугунные изделия

Серый чугун – это сплав железа с углеродом. Характеризуется малой усадкой, то есть не сжимается и не расширяется под действием температур. Широко применяется в промышленности, так как стоимость его производства относительно невелика, а по характеристикам не уступает более дорогим сплавам и металлам.

Классификация люков по форме

Большинство смотровых шахт имеют цилиндрические горловины, поэтому люки для них круглые.

Преимущества такой формы:

1. Наименьшая площадь. Если сравнить круглую крышку диаметром 60 см и квадратную с такими же сторонами, то площадь первой почти втрое меньше. Это сокращает расход сырья для изготовления изделий.
2. Круг, особенно выпуклый, выдерживает большие нагрузки. У него повышенная устойчивость к деформации под воздействием температурных изменений.
3. Крышка плотно прилегает к люку, отсутствует люфт. Круглая форма не дает качаться, переворачиваться, падать в колодец.

На прямоугольную горловину монтируют люк такой же формы. Изделия устанавливаются преимущественно там, где они не будут подвергаться нагрузкам. Квадратные крышки из пластика нашли применение в частных септиках, домашнем водопроводе.

Виды люков канализационных по форме.

Проведение обработки воды

После проведения каких-либо работ внутри колодца или при обнаружении неприятных изменений в качестве воды проводится дезинфекция. Обычно такая процедура осуществляется с помощью раствора хлорной извести 3% концентрации. Такой состав реализуется в готовом виде, но можно приготовить и своими руками.

Приготовление данного антисептика включает такие стадии:

1. Хлорная известь в количестве 300 г заливается небольшим объемом холодной воды до кашеобразной консистенции и тщательно перемешивается с устранением всех комков (комки могут сохранить гипохлориты, хлориды и гидроксид кальция, которые способны ухудшить качество воды).
2. Приготовленная кашица разводится холодной водой в объеме 10 л при перемешивании, после чего отстаивается 2-4 ч в прохладном месте.
3. Используется прозрачная жидкость, которая фильтруется через марлю, сложенную в несколько слоев.

Дезинфекции подвергаются стенки шахты, на которые раствор наносится с помощью пульверизатора. Сама вода тоже подвергается обработке таким составом. Для этого в колодец просто заливается раствор из расчета 10 л смеси на 1 кубометр воды. После обработки устье колодца плотно закрывается крышкой и выдерживается в таком состоянии в течение 22-25 часов. По завершении мероприятия вода полностью откачивается из колодезной шахты.

Достоинства и виды полимерных канализационных крышек

Основа для изготовления полимерных люков – полимерпесчаная смесь. Введение различных добавок позволяет получить защитное приспособление с нужными эксплуатационными свойствами. Благодаря ряду преимуществ этот вид люков для канализации стал самым востребованным:

Размеры полимерных канализационных люков

• высокие показатели допустимой механической нагрузки (до 25 т);
• высокоточный метод прессования обеспечивает отличную герметичность;
• несколько цветовых исполнений позволяет органично вписать оборудование в любой ландшафт;
• долгий срок эксплуатации (20–50 лет);
• лёгкость транспортировки и установки – с монтажом справится одни человек;
• взаимозаменяемость деталей в случае порчи – размеры крышек стандартизированы;
• температурный режим эксплуатации от -50 до +50 градусов;
• устойчивость к воздействию химических веществ;
• не ржавеют и не выгорают;
• не издают металлического звона и не искрят при наезде автомобиля;
• низкая стоимость по сравнению с чугунными аналогами.

Всё многообразие моделей люков классифицируют по нескольким признакам.

Обустройство смотрового колодца: советы экспертов

Сделать колодец смотрового типа достаточно просто. Он удобен в установке и последующей эксплуатации. Обычно устанавливаются пластиковые гофрированные или гладко стенные ёмкости. Соединение с трубами происходит с помощью установленных заранее фитингов, что существенно облегчает строительство.

Размеры такого вида колодцев варьируют и зависят от диаметра сточной магистральной системы. Ходовыми размерами можно назвать 34 и 46 сантиметров. При использовании габаритных систем применяются колодцы, диаметр которых достигает полутора метров.

Габариты, как правило, зависят от объемов жидкости у поверхности грунта. Нужно рассчитать приблизительные объемы подземных вод, и отталкиваясь от этой информации, рассчитывается диаметр труб магистральной конструкции. На ширину колодцев влияет перекрёстная и угловая стыковка трубопровода.

Начальные точки конструкции являются самыми быстро наполняемыми. В связи с этим на данных точках следует устанавливать колодцы большего диаметра. Это поможет увеличить скорость оттока воды. Расстояние между установкой ревизионных колодцев составляет примерно 25-30 метров. Следует брать в расчет углы и разветвление магистрали.

Расположение очистных колодцев относительно других сооружений

Выбор оптимального места зависит не только от характера внутренних построек, но и от типа канализационного сооружения

Особенно важно правильно расположить объекты, предназначенные для очистки сточных вод, которые условно можно разделить на накопительные (с герметичным дном) и фильтрационные (без дна)

Положение объектов канализации на участке регламентируется СНиП

Минимальное расстояние от дома до канализационного колодца накопительного типа равняется 3 м. Этонеобходимая дистанция, при которой строительство очистного сооружения не окажет разрушительного воздействия на фундамент здания. При этом максимальное расстояние до первого колодца не должно превышать 12 м. Более отдаленное расположение может привести к частому образованию засоров и усложнит обслуживание трубопровода.

Выбирая место для расположения очистного сооружения, следует также учитывать его объем. Если вместительность не превышает 1 м³, тогда объект можно размещать на минимально возможном расстоянии от дома. При увеличении объема желательно пропорционально увеличивать и дистанцию.

Расположение накопительных септиков относительно жилого дома

Что касается проезжей части и соседского забора, то в этом случае предъявляются такие же требования, как и в отношении жилого здания, – расстояние не менее 3 м. А вот расположение относительно хозяйственных построек имеет не столь жесткие критерии. Здесь главное выдержать дистанцию в 1 м.

Если в очистном сооружении не предусмотрено герметичное дно, то есть стоки после предварительной фильтрации отводятся в грунт, тогда расстояние между канализационным колодцем и зданием необходимо увеличить до 10-12 м. Такое расположение не позволит спровоцировать разрушение фундамента от повышенной влажности грунта.

В случае очистки бытовых стоков, помимо защиты фундаментов зданий,следует придерживаться санитарных норм. Чтобы предотвратить заражение источника питьевой воды, фильтрационный колодец располагается в 50 м от него. До ближайшего водохранилища минимально возможнаядистанция равняется 30 м.

Схема размещения точки отвода сточных вод в грунт

Виды колодезных люков

Люки для колодцев принято различать по нескольким параметрам:

• По типу конструкции;
• По типу коммуникаций, над которыми люк располагается;
• По форме;
• По материалу изготовления.

Конкретное назначение люка маркируется на поверхности его крышки и имеет следующие буквенные обозначения:

• «В» — водопровод;
• «Г» — пожарный гидрант;
• «ГС» — газовая сеть;
• «ГТС», «МТС» — городская телефонная сеть;
• «Д» — дождевая канализация;
• «К» — канализация бытовая и производственная;
• «МГ» — магистральный газопровод;
• «Т» — телефон, телефонная сеть;
• «ТС» — тепловые сети.

Все люки используются только для колодцев шахтного типа. Люки, изготовленные в заводских условиях, выполнены с соблюдением всех ГОСТ нормативов и, как правило, имеют стандартную круглую форму. Если строительством предусмотрен люк иной формы, то такое изделие можно изготовить самостоятельно, либо заказать в любой строительной компании.

Сегодня люки можно изготовить из самого разнообразного материала. Технология производства предусматривает выполнение люков из чугуна, пластмасса, металла, бетона и даже дерева. Наибольшим спросом, учитывая все качественные характеристики, пользуются чугунные и полимерные люки.
