Требования к монтажу циркуляционного насоса
Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.
Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.
Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом
Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.
Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.
Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.
Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.
Типы фильтров для отопительных систем
Широко распространены несколько видов фильтрующих элементов. В зависимости от материала, размера и способа очистки они устанавливаются в различные типы контуров с жидким теплоносителем: от индивидуальных отопительных систем до промышленных трубопроводов.
Солевые фильтры
Один из надежных способов защиты оборудования — установка фильтра полифосфатного для котлов. Такое приспособление относится к группе солевых очистителей и очищает теплоноситель в системе при помощи реагента. В роли связующего реагента выступает полифосфат натрия. Магний и кальций, входящие в состав «жесткой» воды, проходя через колбу с реагентом, вступают в реакцию и связываются с ним. Производительность такого фильтра зависит от свойств и химического состава воды в системе, а также от скорости движения теплоносителя.
Магнитный фильтр для отопления — cмягчитель «жесткой» воды
Так выглядит цилиндр магнитного фильтра
Один из широко распространенных способов изменить природные свойства воды и смягчить ее – это магнит. Магнитный фильтр для отопления представляет собой цилиндр, в котором помимо фильтрующей сетки установлен магнит. Принцип работы магнитногидродинамического резонанса основан на том, что под действием магнитного поля соли кальция, которые собственно и составляют основу отложений в трубных системах, переходят в другое состояние. Эта новая модификация кальция не кристаллизуется на стенках, а улавливается сеточными фильтрами и выводится из системы. Установка магнитного фильтра особенно актуальна для газового котла. Сам котел является самым дорогим звеном отопительного контура. Его ремонт или замена – дорогостоящая и трудоемкая процедура, которой можно если не избежать, то, во всяком случае, отсрочить. Каждый владелец такого оборудования стремится свести к минимуму эксплуатационные и аварийные расходы. И поможет в этом магнитный фильтр для котла отопления. Второе его название — умягчитель воды. Ведь именно обилие несвязанных солей делает воду жесткой. Жесткость воды во многом зависит от района проживания.
Грязевик для систем отопления
Пожалуй, самая популярная и широко распространенная разновидность фильтрующих приспособлений – это механические. Они предназначены для вывода из системы грубых и средних фракций. Образуются такие механические включения в системе двумя способами: либо попадают извне, либо являются продуктами коррозии труб. По разным параметрам грязевые фильтры для отопления можно классифицировать на несколько подгрупп:
- по размерам ячейки фильтрующей сетки выделяют фильтры грубой и тонкой очистки для отопления. Первые задерживают механические включений размером до 300 микрон, вторые – до 5 микрон. Фильтры тонкой очистки часто поставляются в комплекте с некоторыми моделями котлов двухконтурных. Поскольку данное оборудование наиболее требовательно к условиям эксплуатации;
- по способу монтажа выделяют резьбовые или фланцевые грязевики для отопления. Как понятно из названия, они отличаются способом установки в систему;
- по способу очистки выделяют непромывные, промывные и самопромывные фильтры. Очистка фильтрующих элементов грязевика для отопления – дело несложное и вполне может быть проведена своими руками. Для этого требуется отвинтить заглушку, вытащить сетку, и, промыв ее под струей воды, установить обратно. Разумеется, участок системы отопления предварительно следует отсечь, перекрыв краны.
Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Рейтинг. ТОП-5
Вашему вниманию хорошая подборка фильтров на любой тип и бюджет.

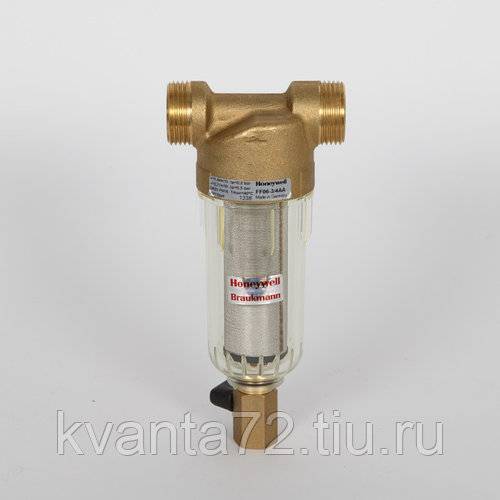

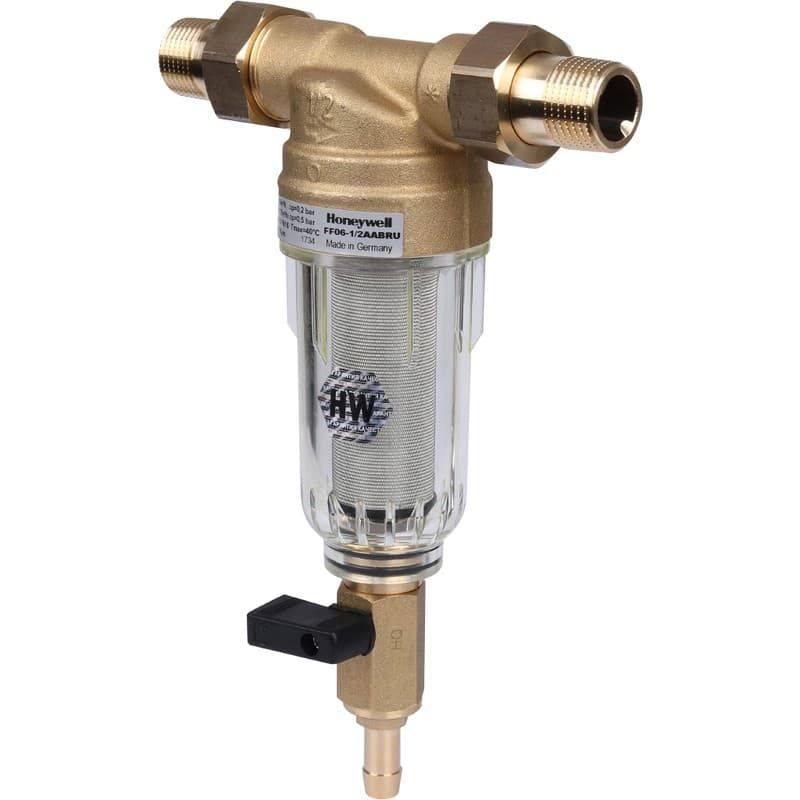

Honeywell FF 06 1/2″ AA
Плюсы
- вода очищается лучше, если устройство монтировать чашей вниз
- прибор не даёт скапливаться вредным примесям
- гарантирует стабильную подачу очищенной воды и работу бытовых аппаратов, подключённых в водной системе
- цена и качество находятся в оптимальной пропорции
- долговечность
- компактность
- сетка легко заменяется
- высокая прочность
Минусы
не выявлено
От 4200 ₽
BWT Protector Mini C/R 1/2″
Плюсы
- высший показатель функциональной температуры очищаемой среды достигает 40 °C
- удаление из воды опасных примесей
- прибор может работать с манометром
Минусы
если в воде есть крупные частицы, перед прибором ставится грязевик
От 2900 ₽
В комплекте есть:
- Прозрачный пластиковый корпус.
- Фильтрующая составляющая.
- Дополнительные соединения «американка». Их вид – 1/2. У них есть уплотнительные кольца.
- Штуцер с краником для слива воды.
AquaHit 1/2″, арт. FW.110.04
Плюсы
- работа с холодной и горячей водой
- развитие потребительских характеристик воды
- повышение эксплуатационного периода картриджей в смесителях
- оборона аппаратов, потребляющих и нагревающих воду, от поломок
- удаление из воды грубых компонентов разной твёрдости
- стоимость
Минусы
не выявлено
От 365 ₽
Itap 192 сетчатый 1 дюйм
Плюсы
- бюджетный вид фильтрации
- очищение воды от разных примесей
- защита трубопровода от дефектов
Минусы
не выявлены
От 285 ₽
Как фильтр на обратку системы отопления удаляет механические примеси?
Промышленные котельные и крупные объекты недвижимости оснащают грязевиками гравитационного типа. Для соединения к трубопроводу применяют широкое фланцевое соединение с герметизирующей прокладкой. Корпус при монтаже устанавливают вертикально. По центральной оси закрепляют перегородку, оставив протоки в нижней и верхней части. Такое простое дополнение изменяет направление потока жидкости, отсекает механические примеси. Они скапливаются на дне. Загрязнений регулярно удаляют в ходе профилактических работ.
В бытовых системах применяют фильтр на системы отопления со съемной сеткой. Диаметр основной части приблизительно равен размерам стандартных труб. Для соединения используют муфты с наружной (внутренней) резьбой. Косой отвод с встроенным сепаратором направляют вниз в сторону движения потока воды. Правильное положение поясняет стрелка на корпусе.
«Самопромывные» модификации удобнее для пользователей. Такие фильтры на отопление на обратку настенного котла оснащают вентилем в донной части. Через него загрязнения вымывают в дренаж. Полностью автономные изделия дополняют электромагнитным клапаном и управляющим блоком. Таймер настраивают на оптимальный временной интервал, соответствующий реальной концентрации примесей и режиму эксплуатации.
Для задержания частичек стали устанавливают фильтры с постоянными кольцевыми магнитами. Для повышения эффективности в некоторых современных моделях действующие элементы размещают в центральной части. Такое решение повышает сопротивление потоку воды, поэтому необходимо контролировать получившийся уровень давления на выходе. Следует помнить о том, что автоматика газового котла способна отключить оборудование при недостаточном напоре.
Принцип работы
Принцип работы грязевиков любого типа осуществляется по предельно простой схеме:
- Теплоноситель поступает в патрубок, после чего направляется внутрь корпуса. На дно оседают частицы грязи.
Затем вода из внутренней полости грязевика поступает в фильтр, установленный в выходном патрубке.
После чего очищенный теплоноситель поступает в трубопроводы системы отопления.
Очищение от частиц грязи происходит посредством извлечения стакана из выходного патрубка. Нижняя часть корпуса грязевика должна периодически очищаться от скопившейся грязи. Фильтр-грязевик подключается к трубопроводам как при помощи резьбы, так и посредством фланцев.
Прекрасным изобретением считаются грязевики магнитного типа. Ржавчина притягивается к магниту, что никоим образом не сказывается на интенсивности потока воды в отопительной системе. Выловленные магнитом частицы скапливаются в специально предназначенных для этого местах.
В связи с тем что грязевики для систем отопления не меняют давление, их допускается использовать на линии всасывания насосного оборудования большой мощности. В данном случае магнит внешне представляет собой тонкий цилиндр диаметром примерно 40 мм.
Некоторые потребители сомневаются, что установка грязевика на трубопроводе системы отопления столь важна. Тем, кто считает, что система будет прекрасно функционировать без данного прибора, стоит сказать, что, конечно же, без него можно обойтись. Но при этом эксплуатационный срок системы значительно сократится по причине загрязнений и других факторов, связанных с этим. А также сократится эффективность отопительной системы.
Достоинства данного изделия неоспоримы, в особенности, когда эксплуатация системы отопления требует частой очистки котлов и трубопроводов. Также грязевики приходят на помощь в зимний период времени, когда отопительные приборы еще не достаточно теплые.
Итак, преимущества грязевика для систем отопления очевидны. Причем и стоимость его сравнительно невысока. Так что не стоит слишком задумываться о том, стоит ли устанавливать фильтр для системы отопления. Безусловно, приобрести данное изделие намного выгоднее, чем заниматься устранением какой-либо поломки или производить замену трубопроводов системы.
Также стоит учитывать тот момент, что, помимо финансовых затрат, перебои в работе отопительной системы способны принести немало переживаний.
С грязевиком система будет функционировать надежно, а главное — уменьшится вероятность возникновения аварийных ситуаций.
Когда теплоносителем в системе отопления является вода, все элементы системы, которые выполнены из металла, постепенно ржавеют. Первыми страдают трубы. Кроме того, что коррозия разрушает металлические элементы, опасна она и тем, что частички ржавчины отслаиваются и .
Также систему засоряют, проникшие в нее частицы песка, грязи, шлама и др. Поэтому нужна специальная очистка, для чего следует установить грязевой фильтр для системы отопления.
Особенности установки и обслуживания
Схема установки фильтра (2) в систему отопления
Установить фильтр вполне реально своими руками, но есть несколько важных моментов, с которыми стоит ознакомиться еще до проведения монтажных работ. Это позволит сделать все правильно, даже если вы не профессионал в данной области.
Фильтры для отопления могут иметь различный диаметр окружности (15-100 мм), выбор зависит от диаметра труб в том месте, где предстоит монтаж. Устанавливается он обязательно в вертикальном положении, на специальных кронштейнах.
Советы по монтажу
Краткая инструкция с несложными рекомендациями поможет без проблем справиться с поставленной задачей:
Перед установкой следует основательно прочистить трубопровод отопительной системы от ржавчины, окалины, частиц металла и других видов загрязнений;
Выбирая фильтры для системы отопления, необходимо помнить о том, что он должен соответствовать условиям рабочей среды, где будет происходить его эксплуатация (среда, температура, давление);
Для установки рекомендуется выбрать максимально доступное для осмотра и обслуживания в дальнейшем место (не забывая о технических требованиях к месту его установки – на «обратке», перед насосом!);
Важно чтобы диаметр отверстия точно совпадал с диаметром труб в месте установки. Это позволит обеспечить надежность монтажа и исключить в дальнейшем возникновение механических напряжений (перекосы, растяжения, изгибы и т.п.)
Обслуживание и очистка
Очистка прибора происходит просто:
- Промывка системы отопления от осадков обратным током воды;
- очистка сетки (отворачивается крышка, вытаскивается сетка, очищается от скопившегося мусора и ставится обратно на свое место).
Сетка легко снимается, для этого нет необходимости проводить полный демонтаж. Это позволяет с легкостью самостоятельно справиться с задачей по очистке.
Что такое фильтры для систем отопления – виды
Выделяют следующие виды фильтров для отопления:
- Грубой или предварительной очистки. Устанавливаются обязательно еще на этапе подключения к центральному водоснабжению( если такая возможность имеется). Самая надежная модель – отстойник с колбой для скопления загрязнителей.
- Тонкой очистки. Задерживает загрязнения размером до 100 мкм.
- Магнитные устройства. Притягивают металлизированные компоненты – сколы, ржавчину и др.
Рассмотрим более подробно каждый из видов.
Фильтры грубой очистки — предназначены для задержки крупных загрязнений и могут устанавливаться одновременно на нескольких участках системы. Представлены следующими модификациями:
Грязевик: подключается к центральной отопительной системе, в точках разветвления (может быть фланцевым, приварочным, резьбовым),
Фильтр-отстойник: более современная модель, грязь задерживается в специальной колбе из термостойкого пластика (благодаря прозрачности колбы можно контролировать уровень ее наполнения).
Тонкой очистки – устанавливаются в качестве дополнения к устройствам грубой очистки. Основной удар на себя в таких устройствах принимают установленные внутри кассеты квадратной или цилиндрической формы
Такие устройства могут крепиться к стене, что особенно важно для труб из пластика.
Магнитные фильтры – состоят из двух магнитов с противоположными полюсами. Металлические отходы, попадая в магнитное поле, притягиваются и задерживаются таким устройством
Также конструкция может оснащаться грязевым фильтром. Магнитные модели могут быть как съемными и достаточно легко устанавливаться на трубу, так и несъемными. Рекомендуются в качестве дополнительного устройства для очистки.
Как заменить или почистить фильтры бензопилы
Многие задаются вопросом – стоит ли тратить средства на покупку всех видов фильтров, возможно, будет достаточно лишь устройства грубой очистки? Специалисты заверяют, что наиболее эффективную защиту обеспечат все разновидности конструкций, которые задержат по максимуму возможные загрязнения и примеси. Фильтр грубой очисти справится только с крупными частицами, а этого недостаточно для полноценной работы системы отопления в течение долгого времени.
ВИДЕО» alt=»»>
Полезные советы
Чтобы повысить срок службы фильтров, следует придерживаться следующих советов:
- свидетельством того, что фильтр забился, является снижение напора воды во всех смесителях;
- чем интенсивнее поток воды, тем чаще следует выполнять чистку конструкции, рекомендуется делать это каждые 3 месяца;
- перед тем, как откручивать отвод грязевика, следует подставить тазик или ведро, а также открыть кран на одном из смесителей;
- чистить патронные фильтры рекомендуется не дожидаться, пока стенки колбы покроется коричневым налетом;
- если применяется палантиновая прокладка, перед откручиванием заглушку следует сделать горячей, используя газовую горелку либо обычную зажигалку.
Разобрав, как выполняется устранение мусора из фильтра, стоит помнить о регулярности, с которой важно это делать. В процессе чистки засора, важно учитывать особенности конструкции установленной модели, а также соблюдать герметичность резьбовых соединений при обратной сборке
Принцип работы
Принцип действия самопромывного грязеуловителя основан на замедлении скорости потока теплоносителя:
Теплоноситель, когда оказывается внутри корпуса фильтрующего элемента, начинает перемещаться с меньшей скоростью. Происходит это по причине того, что диаметр трубопровода расширяется на данном участке. Поэтому под силой тяжести частицы выпадают в осадок.
После этого жидкость протекает через фильтр, находящийся на выходном патрубке, а затем уходит в основной трубопровод.
Удаление скопившейся грязи и частиц выполняется через сливной патрубок или колпачок, который отделен шаровыми кранами
После каждой чистки важно выполнять проверку герметичности, наличие ржавчины на соединениях и так далее.
Как устроен фильтр механической очистки?
Устройство фильтра механической очистки
Чтобы понять, как правильно устанавливать фильтр рассмотрим подробнее из каких частей он состоит. Подробную схему устройства грязевика системы отопления можно увидеть на рисунке. Корпус обычно изготавливается из латуни. В промышленных моделях большого диаметра может использоваться чугун. Рабочая часть – это стальная мелкоячеистая сетка. Как правило, ее можно снимать для промывки или замены. Периодичность очистки грязевиков системы отопления зависит от разных параметров: жесткости воды в вашем регионе, давлении в трубопроводе, общем объеме теплоносителя, проходящего через фильтр. Есть также зависимость от материалов, из которых изготовлены трубы и комплектующие. Разные по устойчивости к коррозии материалы будут загрязнять теплоноситель с разной скоростью. Установить необходимую частоту можно опытным путем. На рисунке приведены способы установки фильтра в трубу с пояснениями по каждому из возможных вариантов. Как видим, и при вертикальной и при горизонтальной врезке, стакан для отложения отфильтрованных частиц должен находиться внизу.
Способы установки фильтра в систему
В заключении, следует добавить, что часто, для увеличения срока службы системы целесообразно использовать комбинацию фильтров. Например, грязевик для отопления и магнитный фильтр для котла. Или систему сетчатых очистителей установленных последовательно.
Фильтры Danfoss
Датская компания Danfoss убеждена, что чистая вода – залог безупречной и бесперебойной работы трубопроводной системы, поэтому она выпустила линейку сетчатых дренажных фильтров FVF. Они предназначены для очистки воды в устройствах, где требуется вода, свободная от механических примесей. Сетчатые фильтры устанавливаются, например, перед насосами, регулирующей арматурой, расходомерами и т. д. Фильтр Danfoss отлично справляется со своей задачей, в результате в трубопровод поступает вода без ржавчины и грязи. В нашем каталоге на фильтры Danfoss установлена оптимальная цена. Фильтры сетчатые для воды Dafnoss – это образцовое качество по привлекательной стоимости.
Нарушение герметичности элементов системы
Нарушение герметичности элементов системы (труб, соединений, скруток, сварки, и др.) приводит к утечке теплоносителя, что при несвоевременном ее устранении может вызвать аварийную ситуацию и привести к большим материальным затратам на ее ликвидацию.
В трубопроводах нарушение герметичности происходит из-за коррозии труб, вызывающей разрушение металла, образование сквозных отверстий (свищей) и разрывов труб. Коррозия труб увеличивается в процессе длительной эксплуатации, особенно если система не промывается. Коррозия увеличивается также при заполнении системы водопроводной водой (содержащей много кислорода), частом опорожнении системы, при котором в нее попадает кислород воздуха.
Для предотвращения аварий в зимний период необходимо в период подготовки к отопительному сезону сообщить соответствующим службам об обнаруженных повреждениях. При ремонте требовать тщательного производства опрессовки системы отопления с целью своевременного выявления участков трубопроводов, ослабленных коррозией.
Утечки могут возникать в местах изгиба труб, через трещины, образующиеся при неправильной гибке. Места утечки ликвидируются сваркой дефектных мест, заменой неисправных участков.
Для оперативной (но временной меры) ликвидации утечки на прямых участках трубопровода с деаметром не более 150 мм установите уплотняющие хомуты на поврежденном участке трубопровода. Этот способ примените тогда, когда невозможно отключить поврежденный участок и опорожнить трубопровод. Как только возникает возможность отключить поврежденный участок трубопровода, хомут снимите и производите ремонт.
В резьбовом соединении утечка теплоносителя через неплотности, как правило, происходит из-за некачественного уплотнения, выполненного при монтаже в сгонах между муфтами и контргайками, трещин в соединениях, сорванных и глубоко прорезанных резьбах. После выяснения причин утечки резьбовое соединение либо переберите, выполняя уплотнение заново, либо замените его.
Небольшие течи (свищи) ликвидируйте приваркой к трубопроводу накладки. Небольшие свищи и трещины заварите сваркой. Во фланцевых соединениях утечка происходит в результате слабой затяжки болтов, старения прокладки, выполнения ее из некачественного материала, перекоса во фланцах. Если при подтяжке болтов течь во фланцевом соединении не устраняется, то прокладку замените.
В сварном соединении утечка может быть вызвана низким качеством сварки, которое выявляется при температурных удлинениях. Эту неисправность устраните дополнительной подваркой дефектного стыка.
Классификация по принципу фильтрации
Сетчатые фильтры. Самый распространенный и привычный тип фильтра грязевика для воды, используемый в быту. В простейшей конструкции грязь задерживается сеткой и осаживается в зоне накопления. Периодически дно стакана отворачивается и грязь удаляется. Конструкция может быть дополнена сливным краном, установленным вместо дна, и тогда грязевик из промывного превращается в самопромывной.
Сетчатый фильтр Danfoss FVR, Ду50.
Установка дополнительной сетки, удаляющей из теплоносителя воздух, поплавка и игольчатого клапана добавляет грязевику функцию защиты от загазованности. Эффективность работы сетчатого грязевика зависит от давления в магистрали до и после него. При значительной разнице этих величин твердые частицы могут продавливаться сквозь сетку.
Магнитный фильтр удаляет из потока теплоносителя металлические частицы
При работе такого фильтра никакого тормозящего воздействия на поток жидкости не происходит, что важно при работе мощных насосов
Различают еще инерционно-гравитационные и абонентские грязевики. Принцип работы первых понятен из их названия и применяются они на крупных предприятиях. Абонентские устройства очищают теплоноситель на входе в узлы учета.
Особенности установки в доме
Процесс монтажа водяного фильтра для газового котла зависит от того, о каком именно фильтре идёт речь. Но есть общий порядок действий.
Материалы и инструменты
Перед монтажом нужно подготовить все необходимое, чтобы работа не отняла много времени:
- щётка для предварительной прочистки труб, ведущих к котлу;
- инструмент для резьбы пластиковых труб;
- фум лента;
- пакля;
- плоскогубцы;
- прибор для спайки пластиковых труб.
Все перечисленные инструменты должны присутствовать в арсенале во время монтажа. А также на руках нужно иметь инструкцию по установке конкретного вида устройства перед газовым котлом.
Выбор и подготовка места перед монтажом
Оборудование устанавливается непосредственно перед насосом, так как монтаж в другом месте будет бессмысленным. Трубы, в которые будет врезаться фильтр, должны быть свободны от грязи и накипи, поэтому предварительно следует их прочистить при помощи щётки или специального ёршика.
Важно! Место, где предполагается установить прибор, должно быть доступно для дальнейшего обслуживания устройства
Монтаж
Установка предполагает несколько этапов:
разрезание трубы;
- монтаж и припаивание первого отсекающего крана, который следует зафиксировать на фум ленту или паклю;
- установка фильтра, его фиксация;
- монтаж второго отсекающего крана, его фиксация.
Важно! При монтаже электромагнитного фильтра следует учитывать возможность подключения к электросети. Рекомендуется заранее проверить, подходят ли друг другу диаметры труб, фильтра и кранов. Кроме того, специалисты советуют монтировать трубы и фильтр на специальные кронштейны, благодаря которым установки будут надёжно держаться
Кроме того, специалисты советуют монтировать трубы и фильтр на специальные кронштейны, благодаря которым установки будут надёжно держаться
Рекомендуется заранее проверить, подходят ли друг другу диаметры труб, фильтра и кранов. Кроме того, специалисты советуют монтировать трубы и фильтр на специальные кронштейны, благодаря которым установки будут надёжно держаться.
Источники
- https://ogon.guru/otoplenie/kotli/gazovie/aksessuari/vodyanoy-filtr.html
- http://teplo-ltd.ru/otoplenie/filtr-dlya-batarej-otopleniya.html
- https://ruvoda.com/content/kakoy-filtr-postavit-pered-gazovym-kotlom
- http://StrojDvor.ru/otoplenie/obzor-filtrov-dlya-sistem-otopleniya-gryazevyx-magnitnyx-otstojnikov/
- http://filteru.ru/filtr-dlya-sistemy-otopleniya/
- http://StroyPotencial.ru/vodyanoe-otoplenie/filtry.html
- https://ogon.guru/otoplenie/komponenti-sistemi/filtri.html
Обслуживание грязевиков в системе отопления
Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.
В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.
Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.
Любая система отопления, неважно, центральная или полностью автономная – это достаточно сложный «организм», включающий немало элементов, каждый из которых выполняет то или иное предназначение. И в этом перечне комплектующих обязательно должно найтись место и для устройств фильтрации и очистки теплоносителя. Эту функцию принимают на себя грязевики
Эту функцию принимают на себя грязевики.
При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти сосем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.
Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.
Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.
Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.
Забитые грязью секции радиаторов — причина их неравномерного нагрева
Если проверка показывает, что воздуха в радиаторе нет, то подобная картина может быть вызвана только скоплением грязи.
Иногда при вскрытии батареи можно увидеть подобную «печальную» картину
Требуемую теплоотдачу такие радиаторы обеспечить не смогут, и придется прибегать к экстренным мерам – снимать их и проводить тщательную промывку. А это, поверьте, весьма сложный и трудоемкий процесс.
