Что нужно для возведения кирпичного фундамента

Материалы и инструменты для возведения ленточных фундаментов

Здесь рассказал устройство  и применяемая технология ленточного
фундамента под дом и  есть решимость
продолжать строительство, а если нужно то и заново на новом месте поставить
свой дом или ваш. Нужны денежные средства, хотя бы в том объёме, тогда
потраченные мной.

Естественно необходимы элементарные
инструменты:

• Лопаты совковая (в виде совочка);
• штыковая,
• топор,
• молоток,
• шуруповёрт там где забить гвоздь не удобно тогда незаменимая вещь.

Вдруг ничего этого нет придётся потратиться и
заложить расходы в смету  и включить в
расчёты как построить дом своими руками.

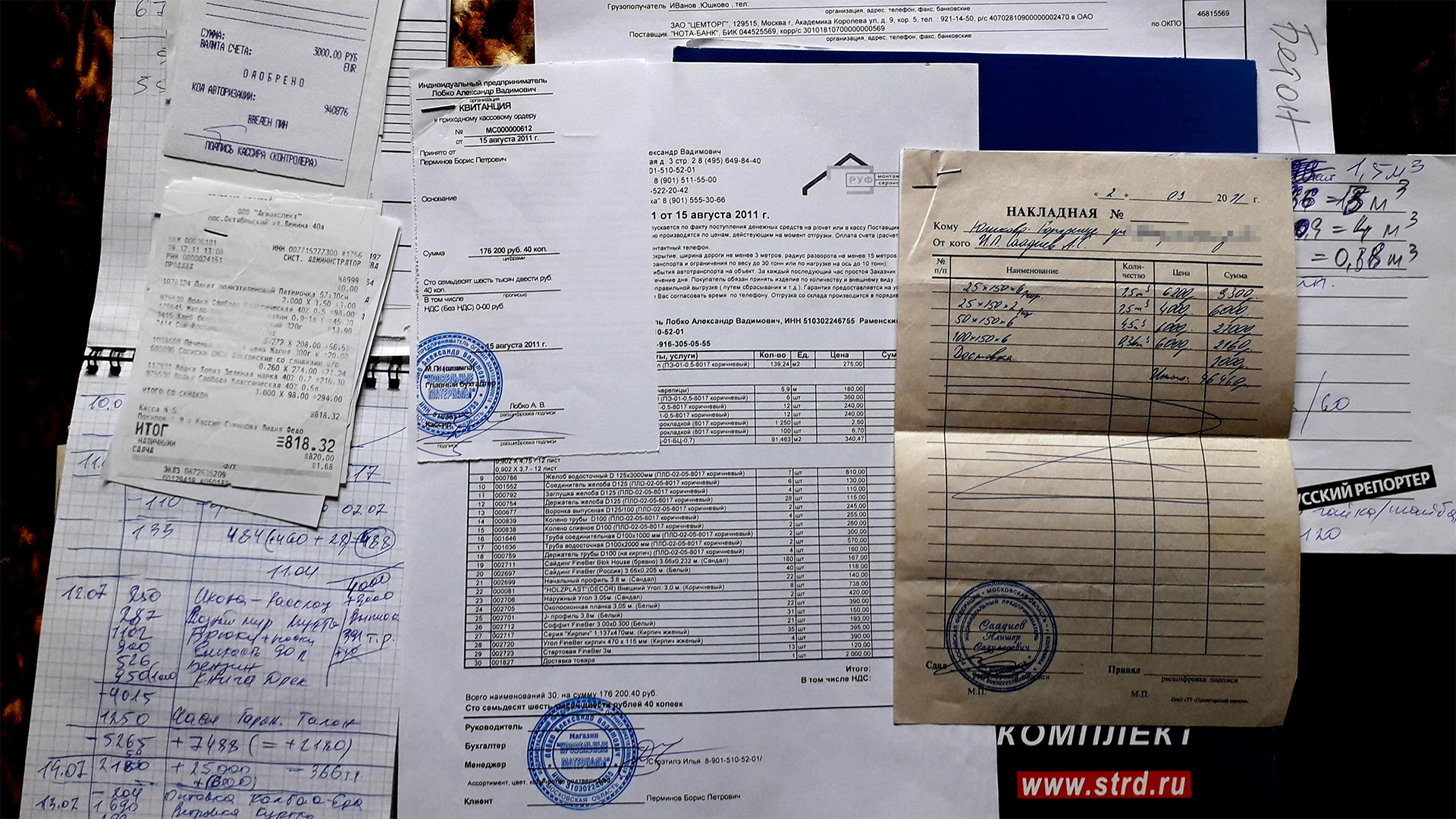

Квитанции расходов на ленточный фундамент для дома

На
ленточный фундамент для дома своими руками расходы составили сразу на
весь материал и кое-какие инструменты. Потому что оказалось, если покупать
отдельными составляющими выходит на 10-15% дороже, это моржа мелких
посредников. А во время стройки вёл дневник – бухгалтерию по всем затратам на
стройку.

Затраты на материалы, чтобы сделать фундамент, обошлось:

• Доска обрезная для опалубки 3 кубометра – 18
  600 руб.;
• арматура/уголок, проволока вязальная = 19 374 руб.;
• рубероид и
  гидроизол = 3 300 руб.;
• гвозди и шурупы саморезы = 2 100 руб.;
• бетон марки БСГ
  В 15 (М200) П3F75 = 59 200 руб.;
• цемент в мешках = 600 руб.;
• премия помощникам
  на 3 человека = 30 000 руб.;
• тачка и колесо к ней = 2 620 руб.;

======================

Итого: 135 794 руб.

Получилось с учётом общего объёма фундамента (без
подпола) в 18 кубометров средняя стоимость составила 7544 рублей за кубометр.
Эта цифра и есть ориентир, если захотите чтобы дом стоял надёжно. Но цены
меняются и не в меньшую сторону это нужно учесть.

Расходы для подпола, встроенный в периметр
застройки дома, составили:

1. Песчано-гравийная смесь = 10 000 руб.;
2. Песок
   речной мытый = 4 800 руб.;
3. Цемент в мешках = 5 040 руб.;
4. Премия помощникам на 3
   человека = 20 000 руб.;

===============

Итого: 39 840 руб.

Вся работа проводилась в ручную, без применения
бытовой бетономешалки с большим объёмом изготовления бетона и в один день.
Деревянную опалубку сделали надёжной и жидкие бетонные смеси не дали протечки. Закупки пиломатериала производил здесь.

В процессе
стройки производилась доставка материалов и вывоз мусора после разбора
старого дома, обошлось в  9 500 руб.

Переустановка электросчётчика и организация точки
разбора электричества обошлась в 15 800 руб.

С учётом всех затрат, расход на фундамент до уровня
“ноль” дома своими руками
составил 200 934 руб.

Этапы строительства

Первым этапом любого строительства является составление списка материалов, инструментов, расчет параметров конструкции.

Какие нужны материалы и инструменты?

Для строительства потребуются:

• цемент;
• песок;
• щебень;
• бутовый камень;
• песок для подушки фундамента;
• доски для опалубки;
• крепеж для съемной опалубки;
• гидроизоляционные материалы (мастика, рубероид);
• теплоизоляционные плиты;
• инструменты для земляных работ (лопаты, тачки);
• материалы для разметки (колышки, бечевка);
• трубы для дренажа (если он необходим);
• бетономешалка;
• уровень;
• инструменты для расчистки территории и подготовки площадки (по необходимости).

Второй момент – теплоизоляция. Она не потребуется, если вместо съемной опалубки использовать несъемную. Это же касается досок, крепежа. Также несъемной опалубкой для бутобетонного основания может выступать кирпичная или каменная кладка в один ряд.

Расчет параметров

Первый показатель вычисляется путем складывания массы всех строительных материалов, включая крепеж, отделку, ветрозащиту и так далее. Поэтому начинать расчеты нужно не с основания, а с дома.

Для этих целей лучше воспользоваться онлайн-калькулятором, например, Stroy-Calc. Полезная нагрузка дома обычно равняется 180×площадь дома. При этом 180 (кг/м2) – средний показатель полезной нагрузки. Что касается снеговой нагрузки, то ее находят на соответствующей карте регионов.

Для определения площади фундамента пользуются формулами и таблицами из СНиП 2.02.01-83. Чтобы найти глубину залегания, нужно знать уровень промерзания грунта в вашей местности – глубина фундамента должна быть ниже этой отметки на 10-20 см. В целом, для бутобетонного основания справедливы те же правила и норма, что и для железобетонного.

Проще рассчитать количество бетона для основания – в тот же Stroy-Calc вводят параметры ленты и получают результат – но для обычного раствора. А в требуемом растворе половину занимает бутовый камень. Поэтому проводят вычисления и делят полученную цифру на 2. Одна часть – количество раствора, вторая – бутового камня.

Пропорции компонентов для кладки

Как уже было сказано выше, бутобетонный раствор – это смесь обычного кладочного раствора с бутом. Поэтому для него актуальны стандартные пропорции песка, цемента и щебня в пропорции 1:3:5 соответственно. Количество камня – 50% от общего объема.

Подготовка строительной площадки

Она включает в себя:

1. Расчистка участка. Подразумевается вывоз мусора, корчевка деревьев, кустарника, травы, снос старых построек и так далее.
2. Геологическое исследование (шурфление) – для определения типа грунта, уровня подземных вод.
3. Разметка площади фундамента. Проводится на основе точного чертежа и рассчитанных параметров ленты. Для разметки обычно используют деревянные колышки, на которые натягивают бечеву.
4. Земляные работы – копка траншеи под ленту. Глубина траншеи должна быть больше на 10-15 см – это нужно для подушки из песка. Ширины траншеи должно быть достаточно для обустройства подошвы фундамента, самого фундамента включая гидро- и теплоизоляцию, плюс подсыпка.

Монтаж опалубки, заливка бетона

Для строительства опалубки используют дюймовые доски. Если предполагается высокий цоколь, используют деревянные щиты.

Заливка бетона проводится в несколько этапов:

1. Заливают 15-сантиметровый слой обычного раствора, без камня. Это нужно, чтобы в дальнейшем бут не вдавливался в подушку.
2. Устанавливают опалубку.
3. Заливают бутобетонную смесь слоем 25 см, в нее погружают бутовые камни, с шагом 5 см – раствор должен покрывать их наполовину.
4. Следующий слой бетона – он должен полностью покрыть первый ряд камня и оставить место для покрытия следующего ряда, тоже наполовину.
5. Операция проводится до достижения требуемой высоты фундамента.
6. Верхний слой – чистый бетон, который полностью покрывает бут.

Во время проведения работ нельзя допустить пересыхания бетона – его поверхность нужно увлажнять или защитить гидроизоляционной прокладкой.

Гидроизоляция, теплоизоляция

После полного высыхания бетона опалубку снимают, и поверхность ленты обрабатывается гидроизоляционной мастикой, обмазочного или напыляемого типа. Такая обработка продлевает срок службы основания, защищая его от воздействия подпочвенных и талых вод.

После высыхания гидроизоляции целесообразно выполнить теплоизоляцию. Это нужно для продления срока службы фундамента. Кроме того, «теплый» фундамент позволяет сократить расходы на отопление дома. Для утепления используют плиты пенополистирола.

Создаем кирпичный фундамент своими руками

Определив назначение постройки, принимают решение о возведении ленты или столбов.

Но в любом из вариантов гидроизоляция обязательна. Для этого хорошо подойдет старый проверенный битум, рулонный рубероид. Для дополнительной защиты от влаги роют траншею и укладывают в нее дренажную трубу.

Рассмотрим пошаговые инструкции по созданию каждого из видов кирпичного фундамента.

Этапы строительства столбчатого основания

Его прочности достаточно для легких сооружений:

• небольших дачных домиков из сруба;
• дощатых хозблоков;
• летнего душа и туалета;
• беседки.

Такой фундамент несложно выложить самому, вооружившись руководством от опытных строителей. Цена его доступна, а отмостку делать не нужно.

Перед работой советуем взять во внимание следующие рекомендации:

1. Для одноэтажного каркасного домика хватит столбов размерами 38*51 или 38*38 см.
2. Если это летняя кухня с мансардой, то габариты опор увеличивают до 51*51 см.
3. Для замеса раствора лучше всего подходит цемент марки М400, М500.
4. Дно ям необходимо разровнять, утрамбовать и постелить геотекстиль. Он станет препятствием для проникновения влаги в фундамент, не даст песку уйти в землю, разрастись сорнякам.
5. Сверху формируют подушку из щебня и песка, настилают рубероид.
6. После этого начинают кладка столбов проверенным дедовским способом.
7. Через каждые 4 ряда рекомендуют укреплять опоры слоем сетки из проволоки.
8. Чтобы все колонны находились в одной плоскости, следует каждый выложенный ряд проверять строительным уровнем.

Подробное руководство по строительству столбчатого фундамента для беседки.

Возведение ленты

Выбор в пользу этого основания возможен, если планируется строительство здания с цокольным этажом, подвалом, чердаком на крыше. Стены могут возводиться из камня, железобетона.

По отзывам мастеров, лента – надежный фундамент не только на твердом грунте, но и на песчаном, пучинистой суглинке. Главное –  выполнить качественное армирование.

Детально ознакомиться с плюсами и минусами ленточного основания, поэтапным методом укладки вы сможете прочитав статью: «Виды ленточных фундаментов».

Заливка фундамента из битого кирпича

От старых построек иногда остаются части кирпича, которые тоже можно использовать как вспомогательный материал при заливке фундамента. Но и здесь он подойдет только для основы под небольшие сооружения типа бани, сарая или беседки.

Фото: подготовительные работы

Полагать, что из этого сырья получится надежная лента, монолит под дом, не стоит. Даже при условии заливки хорошего слоя раствора бутовый камень не выдержит такой нагрузки.

Бой кирпича – это добавка к бетону вместо щебня. Поэтому советуем ознакомиться с некоторыми тонкостями его применения:

1. Сырье следует бить до получения небольших и одинаковых по размеру кусков.
2. Материал нужно разместить ближе к центру фундамента.
3. Применять стоит только части керамического полнотелого кирпича.
4. На 1 м3 основания потребуется ½ боя.
5. Слой бетонного раствора должен на 2 см превышать уровень покрываемого бута.

О подробном порядке действий по заливке монолита для беседки можно узнать здесь: «Как построить фундамент для беседки».

Выбирая кирпич как основной материал для устройства фундамента, вы получите надежную основу, которую можно изготовить и своими руками, сэкономив на услугах строителей.

Как выбрать кирпич для ленточного фундамента

Кирпич — основной материал для ленточно-кирпичного фундамента. От его правильности выбора будет зависеть  надежность и долговечность как самого основания, так и дома или иного сооружения в целом.

Какой кирпич для фундамента использовать нельзя?

Устройство фундамента из любого (!) силикатного и пустотелого кирпича недопустимо. Не смотрю на то, какой бы хорошей не была ваша гидроизоляция, из этих видов кирпича фундамент создавать нельзя.

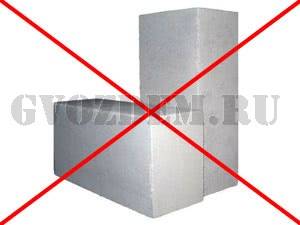

рис.2 Силикатный кирпич                                           Рис.3 Пустотелый красный кирпич

Какой кирпич лучше для фундамента?

Для кладки подземной части фундамента выбирают полнотелый керамический кирпич красного цвета, качественно обожженный. Он менее других подвержен воздействию влаги и характеризуется высокой устойчивостью к сжатию.

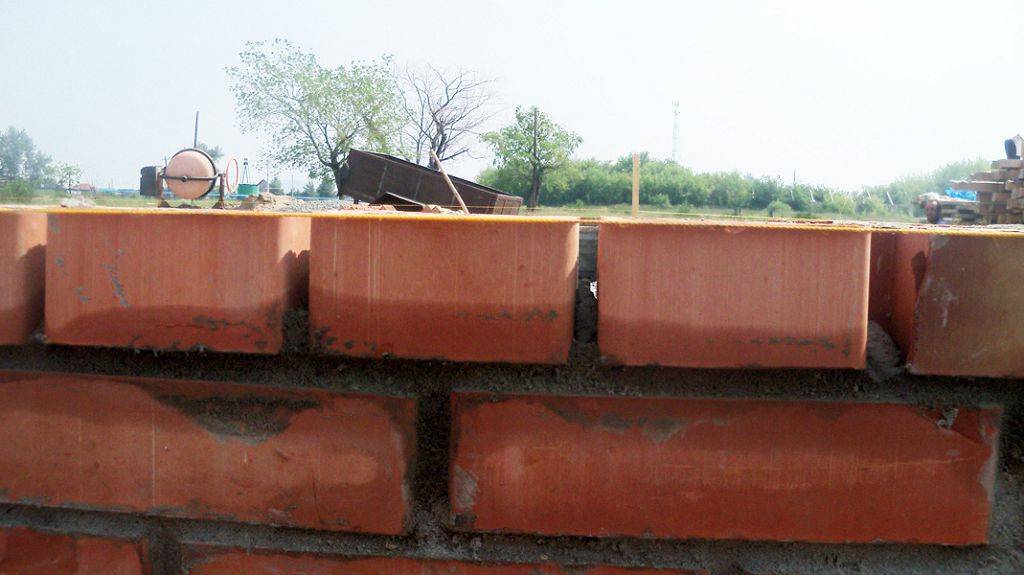

рис.4 Полнотелый керамический кирпич

Надземная часть фундамента, цоколь и верхние перекрытия могут быть выложены из силикатного кирпича белого цвета. Использовать такой кирпич для надземного основания можно только на сухом почвенном слое с низким залеганием грунтовых вод.

Марка кирпича для фундамента

Решающую роль играет правильный выбор марки материала. Необходимо учесть два основных параметра — М (нагрузка на 1кв.см) и F (морозостойкость — число циклов заморозки-разморозки). Для устройства фундамента используют кирпич марок М-150, М-175, М-200, М-250 и М-300 с морозостойкостью F 35-100. Важен также показатель водопоглощения. Для подземной кладки его величина находится в диапазоне 6-16%

Размеры кирпича

Для возведения ленточно-кирпичного фундамента можно использовать стандартный кирпич следующих размеров:

• одинарный обычный (250 х 120 х 65 мм);
• утолщенный (250 х 120 х 88 мм);
• модульный (288 x 138 x 65 мм);
• модульный утолщенный (288 x 138 x 88 мм).

Кирпич для фундамента: цена вопроса

На сегодняшний день цены на различные марки полнотелого керамического кирпича варьируются в пределах от 8 до 20 рублей за штуку (на 2013 год). Окончательная цифра зависит не только от характеристик самого материала, но и от размера закупаемой партии. Чем она больше, тем цена меньше. Некоторые торговые точки предлагают также доставку автомобилем с краном манипулятором — бесплатную или платную. В этом случае разгрузка ускоряется, но придется оставить залоговую стоимость поддонов. (На поддоне может размещаться от 200 до 450 штук кирпича).

Расчет количества кирпича

Необходимое для возведения фундамента количество кирпича определяется, исходя из объема основания. Объем рассчитывается с учетом конфигурации и ширины ленты, глубины закладки и веса будущего строения. Например, на один кубометр кладки из кирпича, описанного в нашем примере,  потребуется 513 кирпичей. Но нельзя забывать про раствор, который обычно занимает порядка 0,25м3 от всей кладки. От сюда получаем, что кирпича в 1м3 кладки будет около 400 шт. Чтобы рассчитать общее количество материала, нужно умножить полученный объем на число кирпичей в 1м³ кладки.

Утеплитель и гидроизоляция для фундамента

При возведении кирпичного основания дома или иной постройки кладку необходимо защитить от воздействия влаги и промерзания. Для этой цели применяются гидро- и теплоизоляционные материалы на основе экструдированного пенополистирола (плиточные), из геотекстиля (рулонные), на основе цемента (обмазочные) или из битума (напыляемые).

рис.5 Напыляемая гидроизоляция             рис.6 Рулонная гидроизоляция

Арматура и кладочная сетка

Усиление кирпичного фундамента производится непосредственно в процессе кладочных работ с помощью продольной и/или поперечной арматуры. В продольном направлении кладку армируют стержнями рифленой стальной арматуры (диаметр 6-8мм), в поперечном роль арматуры выполняет стальная проволочная сетка (диаметр проволоки 4-6мм).

Рис.7 Арматура                                         Рис.8 Кладочная сетка

Цементный раствор

Для кладки подземной части ленточно-кирпичного фундамента применяют цементно-песчаный раствор высокой крепости, а для надземной части допустимо применение раствора на основе цементно-известковой смеси с аналогичным соотношением цемента и прочих материалов в пропорции 1:3.

Рис.9 Готовим цементный раствор

При строительстве на участке с высоком залеганием грунтовых вод раствор должен содержать гидроизолирующие добавки. Рецептура раствора в целом зависит от типа почвы.

Преимущества и недостатки

Основание представляет собой сооружение в виде ленты, созданной по периметру будущего дома. При составлении проекта строения архитектором указывается расположение жилых комнат и хозяйственных помещений. Это необходимо для распределения нагрузки постройки на грунт.

Достоинства

Фундамент данного типа имеет ряд преимуществ:

1. Бюджетность — для заливки требуется относительно небольшое количество строительных материалов. Помимо цементной смеси, необходимы доски для возведения опалубки и арматура.
2. Простота — не требуется привлечение сложной техники. Сначала роется траншея, затем в ней фиксируется опалубка и заливается раствор.
3. Устойчивость к большим нагрузкам, долговечность. Благодаря обустройству монолитного основания можно возводить здание в несколько этажей. При этом деформация исключена даже на нестабильных грунтах.
4. Оперативность — масштаб работ относительно небольшой, большую часть времени занимают подготовительные работы.
5. Многофункциональность — если соорудить заглубленное основание, то возможно обустроить функциональное подвальное помещение.

Недостатки

У основания ленточного типа имеются следующие недостатки:

1. Обязательно требуется проведение исследований нестабильной почвы. Если этого не сделать, в будущем возможно проседание строения. Изучение поведения грунта в период промерзания — процесс длительный и дорогостоящий.
2. Проводятся точные расчеты использования строительных материалов, как для заливки фундамента, так и для частного дома. Возведение здания в несколько этажей на участке, где недостаточно изучены свойства почвы, приведет к перекосу одной или нескольких стен дома.
3. Для возведения здания подбираются проекты домов с самой простой архитектурой, что не всегда приемлемо для жильцов.
4. Для заливки основания требуется проведение земельных работ (копка траншеи).
5. Предполагается реализация гидро- и теплоизоляционных мероприятий.

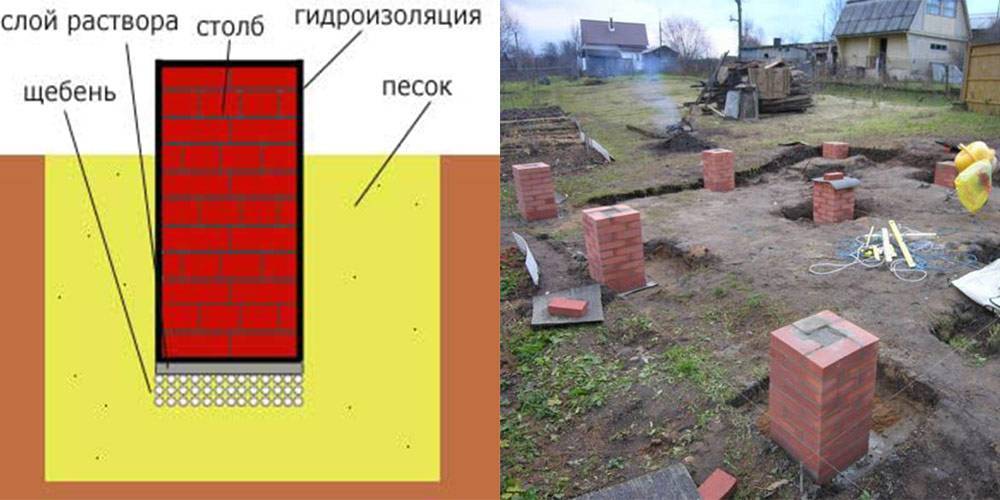

Столбчатый фундамент

Для столбчатого фундамента делают прямоугольные или квадратные столбы. Их размер зависит от приходящейся на них нагрузки.

• Для одноэтажного дома из легкого материала достаточно столбов 38*38 см или 38*51 см.
• Столбики под внутренними несущими стенами делают тоньше, обычно 25*38 см.
• Для двухэтажного дома размер всех столбов должен быть не менее 51*51 см.

В первую очередь необходимо, чтобы основание было ровным и твердым. Нельзя засыпать ямы непосредственно перед началом работ, тогда грунт будет недостаточно плотным. Затем производят разметку площадки.

В выбранных местах копают прямоугольные ямы глубиной 50-80 см размерами чуть больше толщины столбов — оставляют запас для отсыпки.

На дно ям укладывают геотекстиль, а на него насыпают песок или мелкий щебень, разравнивают и тщательно утрамбовывают. Геотекстиль нужен, чтобы песок не ушел в землю. Сверху кладут рубероид — он гидроизолирует нижнюю поверхность столба.

Раствор делают из цемента М-400 или М-500.

Затем в ямах нужно выложить столбы. Через каждые 4 ряда кирпичей кладут армирующую сетку, сделанную из проволоки 5-6 мм.

Каждый слой кладки проверяют с помощью уровня — он должен быть строго горизонтален, все столбы должны находиться в одной горизонтальной плоскости.

Под пересечениями стен делают столбы 51*51 см, в других местах — 38*38.

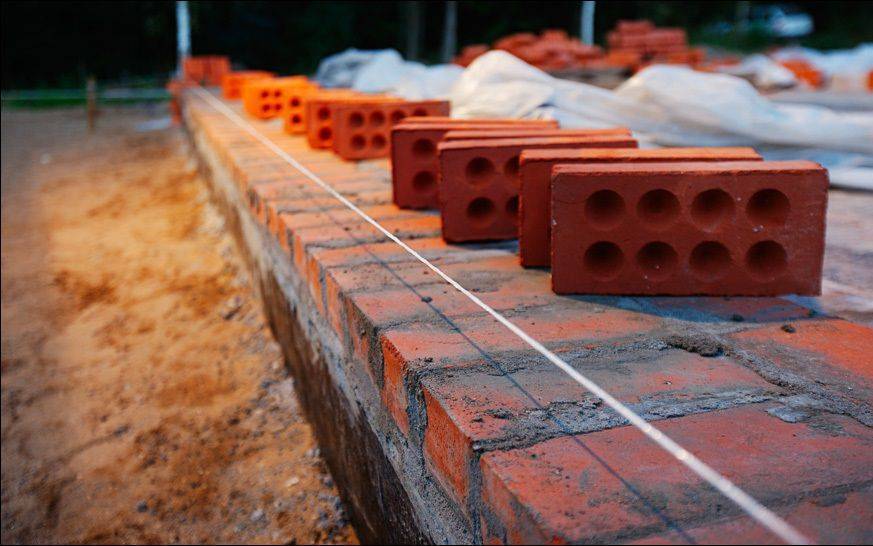

Пошаговая инструкция кладки цоколя

Шаг 1. Подсчитайте необходимое количество в зависимости от ширины и высоты кладки. Данные о примерном количестве берите из таблицы.

Сколько надо кирпича на 1 м3 цоколя.

Размеры кирпичей Количество, параметры швов не принимаются во внимание Количество с учетом швов

Стандартный размер

512 394

Полуторный размер кирпича

378 302

Двойной размер

242 200

Если вы работаете с кирпичами нестандартных размеров, то придется самостоятельно подсчитать объем цоколя и разделить его на объем одного кирпича. Ничего сложного расчеты не представляют, описывать их нет надобности.

Цоколь фундамента

Шаг 2. Проверьте горизонтальность ленты фундамента. Если фундамент делали ответственные строители, то отклонение от горизонтали по углам строения не будет превышать двух сантиметров, такой разброс легко устраняется без дополнительных операций во время подготовки основания первого ряда цоколя. Проверять горизонтальность фундамента нужно при помощи водяного или лазерного уровня. Обнаружились значительные отклонения? Придется ленту ровнять.

1. Закрепите по углам фундамента ровные рейки в вертикальном положении. Размеры произвольные, длинные брать не надо.
2. Отбейте на одной из них горизонталь, перенесите значение горизонтали на вторую рейку.
3. Натяните по меткам веревку, не допускайте провисания. Замерьте расстояние между веревкой и плоскостью фундамента по всей длине ленты. Таким образом вы сможете оценить примерный объем работ и подсчитать количество материалов.
4. Если неровности превышают 2 сантиметра, придется готовить бетонную смесь, разброс меньше – можно пользоваться обыкновенный цементно-песчаным раствором. Одно условия – во время изготовления материала увеличьте количество цемента, его должно быть не менее трех частей на одну часть песка.
5. Готовый раствор выкладывайте на поверхность фундаментной ленты и выравнивайте по натянутой веревке. Работы можно делать на глаз, в дальнейшем кирпичи цоколя будут устанавливаться по уровню и все огрехи ликвидируются.
6. Для застывания понадобится не менее двух недель. Если погода очень жаркая и сухая, то раствор нужно обильно смачивать водой не менее трех раз в сутки.

Не спешите сразу приступать к кладке цоколя, строго придерживайтесь рекомендованной технологии.

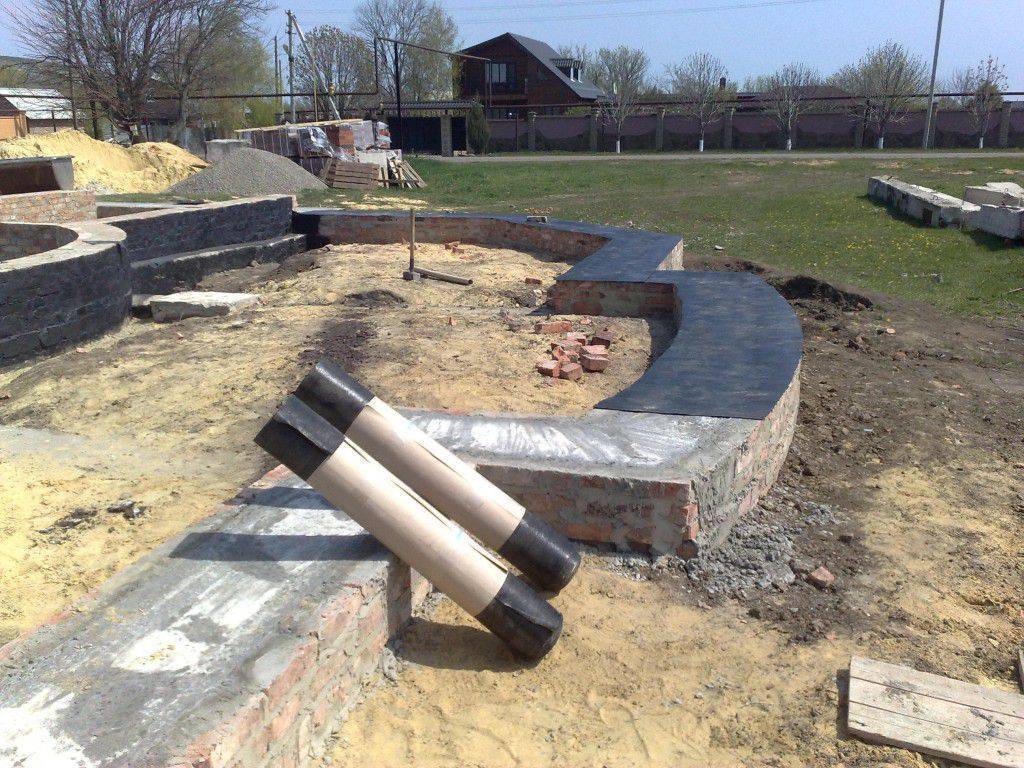

Шаг 3. На ровную ленту положите два слоя рубероида для гидроизоляции кирпичей

Это очень важно, без гидроизоляции цоколь быстро разрушится

Изоляция рубероидом

Шаг 4. Начинать кладку нужно с кладки двух углов. Технология зависит от того, сколько кирпичей в ряду по ширине. Класть углы можно из одного, полтора, двух, двух с половиной и трех кирпичей. Если у вас нет опыта производства таких работ, то попрактикуйтесь. Сначала складывайте кирпичи без раствора, потом работайте с раствором. Движения должны стать автоматическими, во время тренировки постоянно пользуйтесь контролирующими инструментами. Обязательно делайте перевязку, чередуйте ложковые и тычковые ряды. Появился опыт – кладите углы непосредственно на фундаментной ленте. Высота углов 5–7 кирпичей. Для начала высоты достаточно, так легче контролировать правильность кладки и своевременно исправлять возможные отклонения положения цоколя.

Цепная система перевязки при кладке цоколя

Шаг 5. На высоте первого ряда каждого угла вбейте гвоздики, натяните веревку. Следите, чтобы веревка лежала точно на гранях кирпичей. На этом подготовительные работы по кладке углов цоколя завершены, начинайте работать над прямыми участками.

Кирпичная кладка цоколя

Кладка цоколя из кирпича

Кладка цоколя

Выложенный по уровню кирпич цокольного ряда

Далее работы на цоколе ничем не отличаются от работ со стеной, постоянно делается перевязка рядов. Если вы применяете для внешних поверхностей клинкерные кирпичи, то используйте их только с видимой стороны.

Выбираем способ возведения

Кирпичный фундамент часто делают ленточным способом, так как именно ленточная подошва является наиболее прочной, и экономичной.

Для бани можно делать и столбчатый фундамент, но для этого материала очень важно, чтобы в грунт, соприкасающийся с ним, как можно меньше попадало влаги. А это можно реализовать при ленточном способе возведения подошвы, правильно сделанным дренажем и качественной отмосткой

Ленточный фундамент из кирпича имеет следующие характеристики:

• Высокая жесткость, при условии правильного возведения и надлежащего армирования.
• Прочность на изгиб – средняя. Этот материал не однородный, и, следовательно, такой прочностью как бетон не обладает.
• Такая подошва имеет низкую сопротивляемость влаге, поэтому ему требуется качественная гидроизоляция.

Варианты погрузо-разгрузочных манипуляций с использованием Гидравлического портального крана и внутрицехового прицепа:

Вариант А:

1. Разгрузка непосредственно в цеху или в складе временного хранения с низкими потолками Гидравлическим Портальным Краном;
2. Установка на место монтажа или хранения Гидравлическим Портальным Краном.

Вариант Б:

1. Разгрузка на улице с помощью Гидравлического Портального Крана / Автокрана
2. Установка на внутрицеховой прицеп;
3. Перемещение в цех монтажа или склад временного хранения;
4. Установка на место монтажа или хранения Гидравлическим Портальным Краном.

Вариант В:

1. Погрузка на автотранспорт непосредственно в цеху или в складе временного хранения с низкими потолками Гидравлическим Портальным Краном;

Вариант Г:

1. Демонтаж станка и Установка на внутрицеховой прицеп с помощью Гидравлического Портального Крана;
2. Перемещение из цеха монтажа или склад временного хранения;
3. Погрузка на улице с помощью Гидравлического Портального Крана / Автокрана

Монтаж станков и снятие с транспортных поддонов производится Гидравлическим Портальным Краном непосредственно в цехе.

Грузоподъемность Гидравлических Портальных Кранов составляет от 10 до 1100 тонн.

Свайный фундамент для кирпичного дома

Плитный фундамент на сваях обустраивают, когда строят на грунте, который осыпается, и он не может выдержать большую нагрузку такого дома. Когда используют этот фундамент, сила воздействия переходит на грунтовый слой, обладающего большей плотностью, и находящегося очень глубоко. В его конструкцию входят отдельные сваи, которые между собой связывает ростверк из железобетона или бетона, на него приходится опора стенами дома.

Этот вид фундамента строят и на грунте, который гораздо прочнее, причем само число используемых материалов и объем земельных работ сокращается. Только у него есть недостаток – для бурения скважин или вбивания их в грунт пользуются специальным инструментом и техникой.

У фундамента на сваях существуют разные виды, сделанные из различных материалов. Для дома из кирпича больше всего подойдет железобетонный фундамент, у которого широкие подошвы свай. А обустроить его можно самостоятельно или используя специальную технику.
