Как правильно закручивать сваи для фундамента машинным способом

Определение длины и диаметра сваи

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент.

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

  • длиной винтовой навивки и всей сваи;
  • наружным диаметром спиральной ленты.

От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частью

Габаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

  • характеристик почвы на месте строительства;
  • глубины замерзания грунта;
  • концентрации минеральных примесей в почве;
  • уровня расположения твердых пластов;
  • сопротивления грунта завинчиванию опоры;
  • массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

  • опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
  • для средней полосы подойдут полутораметровые опоры;
  • сваи длиной более 2 м монтируют в северных районах.

Диаметр винтовой навивки определяется действующей на опору нагрузкой, передаваемой возводимыми конструкциями:

  • для облегченных и оградительных конструкции применяют сваи с наружным диаметром ленты 5-8 см;
  • устойчивость каркасных и деревянных зданий обеспечивают лопастные опоры диаметром 9-9,5 см;
  • надежность массивных построек обеспечивается усиленными сваями с внешним диаметром витка более 10 см.

Действующей на опору нагрузкой определяется диаметр винтовой навивки

Нагрузочные характеристики возрастают пропорционально увеличению наружного диаметра спиральной навивки:

  • спирально-винтовой элемент с диаметром несущей трубы 7,6 см и внешним размером витка 20 см способен воспринимать до тонны полезной нагрузки;
  • при увеличении диаметра ствола до 9 см, а также диаметра винтовой ленты до 25 см нагрузочная способность возрастает в 2 раза и достигает 2 т;
  • сваи, изготовленные из труб сечением 10,8 см, имеющие диаметр спирали 30 см, способны выдерживать усилие, составляющее 2,5 т.

Монтаж свай своими руками

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

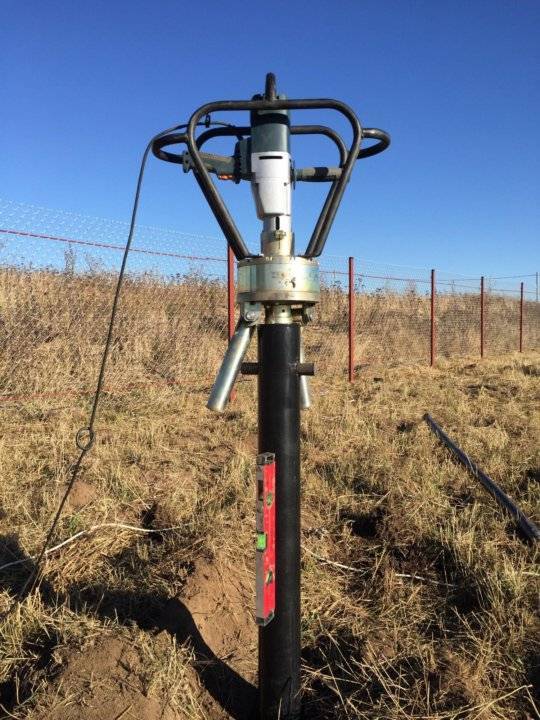

Закручивание свай мотобуром

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов

Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования

Во время работы оператор должен:

  • использовать защитные средства (очки, каску);
  • следить за тем, чтобы вращающейся части бура не касалась одежда;
  • всегда предполагать наличие посторонних предметов в почве;
  • не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.

Монтаж

После проведения подготовки необходимо начертить план будущего здания и отметить, где будут размещены сваи. Его переносят на землю. Там, где будут стоять сваи, выкапывают небольшие ямки – это облегчит работу по вкручиванию.


Монтаж вручную Источник small-house.ru

Закручивание свай с помощью мясорубки начинается с углов фундамента. На них ляжет самая большая нагрузка. Затем вкручивают остальные и выравнивают их по высоте, ориентируясь на горизонтальный уровень. Если полностью сравнять сваи нельзя, после установки лишнее срезают.

Монтаж должен быть произведен строго вертикально. Это необходимо периодически проверять в процессе работы

Важно помнить, что у каждой сваи должна быть свое «место» – нельзя выкрутить одну и поставить на ее место другую

Устанавливать конструкции можно несколькими способами:

  1. Вручную;
  2. При помощи дрели;
  3. Специальной техникой.

Выбор конкретного способа зависит от размеров конструкции и особенностей почвы.

Достоинства и недостатки фундамента на винтовых сваях

Одним из главных недостатков свайно-винтового фундамента можно назвать тот факт, что для изготовления свай зачастую применяют материалы довольно низкого качества. Однако если при закупке комплектующих обращаться в проверенные строительные компании, то можно быть уверенным, что вы получите товар хорошего качества. Еще одним затруднением, связанным с данным типом фундамента можно считать монтаж слоя пароизоляции, утеплителя и дощатого настила для пола.

А вот к несомненным преимуществам свайно-винтового типа фундамента можно отнести:

  • доступность расходных материалов для рядового потребителя с невысоким достатком;
  • независимость выполнения работ от климатических или погодных условий;
  • возможность организации фундамента своими силами;
  • небольшое количество времени, требуемое для постройки фундамента;
  • получение прочного фундамента за счет уплотнения слоя грунта вокруг свай;
  • возможность производить ремонт опор;
  • абсолютная вертикальность элементов фундамента, которая достигается за счет использования технических средств;
  • обеспечение вентиляции подполья, защищающей его от гниения.

Преимущества установки винтового фундамента

Свайно-винтовой фундамент для бани — это конструкция из вертикальных опор, которые вкручиваются в грунт на равном расстоянии друг от друга. Глубина завинчивания зависит от уровня промерзания почвы. Полость свай заполняют бетоном, верхние части, оголовки, соединяют стальным швеллером или брусом. Обвязка позволяет укрепить конструкцию, сделать фундамент более устойчивым и прочным.

Основные преимущества использования свай для устройства фундамента:

  • Экономичность. Винтовые сваи под баню 6х4 м обойдутся намного дешевле, чем закладка ленточного или плитного основания.
  • Универсальность. Строить баню на сваях на придомовой территории или дачном участке можно вплотную к деревьям, забору, подземным и надземным инженерным коммуникациям.
  • Безопасность. Благодаря технологии монтажа и небольшому диаметру свай их установка не оказывает негативного воздействия на окружающую среду.
  • Практичность. Фундамент для бани на винтовых сваях можно построить в той части участка, где нет удобных подъездных путей для техники или есть большой перепад ландшафта по высоте.
  • Функциональность. Бетонные фундаменты на нестабильных грунтах просаживаются и разрушаются. При необходимости можно поднять на винтовые сваи баню, которая уже построена.
  • Эффективность на любых типах грунта. Использование фундаментных стержней позволяет построить надежное основание даже на болотистой, песчаной или глинистой почве.
  • Простой и быстрый монтаж. Построить фундамент для бани на загородном участке можно за один день в любое время года. Опоры имеют заостренный наконечник, который позволяет легко завинчивать опоры даже в замерзший грунт.
  • Большой запас прочности. Стальные опоры выдерживают большие вертикальные и горизонтальные нагрузки, хорошо противостоят силам морозного пучения почвы. Максимальная несущая способность сваи достигает 7 тонн.
  • Долговечность. Опоры изготовлены из конструкционной или нержавеющей стали и покрыты слоем цинка. Баня на сваях простоит не меньше 100 лет.

Основные преимущества

Благодаря целому ряду преимуществ фундамент под баню на винтовых сваях стал очень востребованным в дачном и загородном строительстве. Винтовые сваи устойчивы к морозным температурам, могут использоваться на любом грунте (узнайте также какой должна быть глубина фундамента под баню).

Рассмотрим основные преимущества свайно-винтового фундамента:

Срубка оголовков винтовых свай

Глубина вхождения свай в грунт неодинакова, поэтому возникает потребность подрезки их оголовков на единый проектный уровень. С такой задачей справляются специальные устройства с режущим инструментом, которые управляются несколькими гидравлическими цилиндрами. Гидроцилиндры соединяются шлангами, и создается гидравлический контур, подсоединенный к гидравлике системе устройства. Такое устройство можно установить на экскаваторы или другую подобную строительную технику с помощью цепного стропа.

Оборудование для срезки оголовков свай

Оборудование для срубки хвостовых частей винтовых свай очень удобно в эксплуатации, в случае необходимости режущие элементы легко заменить. С помощью гидравлического устройства можно срезать верхние части свай с минимальным расстоянием в 0,5 м между конструкциями.

Порядок ввинчивания свай своими руками


Сваю углубляют до твердого грунта

Перед тем как закрутить сваи самому, очищают участок от строительного мусора и ненужных предметов. Размер приямка делают не больше 0,5 метра, хотя глубокая выемка облегчает завинчивание. Большое отверстие снижает несущую способность, т.к. стержень не вкручивают в почву, а устанавливают с последующей засыпкой.

Сваи обрабатывают антикоррозионным средством для предохранения от агрессивности почвенных жидкостей. Заводские изделия содержат защитное покрытие. Сложность работы увеличивается с погружением элемента, т.к. нужно прилагать равномерную силу и не отклонять стержень по вертикали. Один поворот на 360° углубляет его на 10 – 20 см (зависит от шага лопастей на стволе).

Установка одного элемента занимает около получаса времени. О достижении твердого грунта свидетельствует деформация хомутов в месте воздействия рычага. Ранняя деформация говорит о том, что свайный стержень застопорился (уткнулся в твердое наслоение или предмет). Такие элементы вынимают и смещают по линии расположения. Нельзя переставлять угловые стойки.

После установки стержни выравнивают по горизонтальной отметке, верх обрезают пилой или болгаркой.

Спецтехника для установки винтовых свай

Существует большое разнообразие техники для быстрого и удобного монтажа свайно-винтового фундамента. Если вы используете сваи диаметром до 108 мм, то облегчить процесс поможет ручная установка, например как на фото.

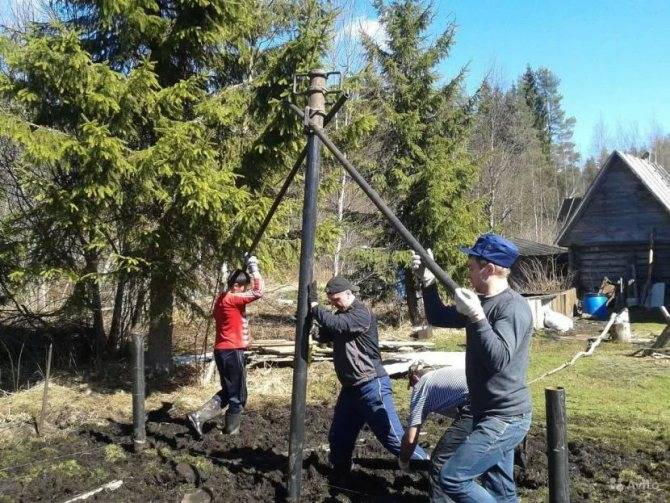

Фото 3 — Ручная установка для завинчивания свай

Но, если диаметр свай от 133 мм и больше, то монтировать его вручную сложно. Тогда на помощь придет большая спецтехника, например ямобур. Это современный агрегат повышенной проходимости, который может самоходом добраться до стройплощадки по бездорожью в любую погоду и быстро выполнит большой объем работы. Ямобуром можно воспользоваться в труднодоступных местах и на площадках со сложным рельефом.

Фото 4 — Самоходный ямобур

Такая техника завинтит сваю в любой грунт за одну минуту. Отличаются ямобуры размером, мощностью и модификацией. Есть и другие буровые установки, на которые крепят специальное сверлящее оборудование и производят более масштабные работы.

Изготовление винтовых свай своими руками

Профессионалы не рекомендуют самостоятельно изготовлять сваи, т.к. ошибки в работе приводят к перекосу фундамента и здания. Если принято решение в пользу самостоятельного изготовления, делать это нужно правильно.

Все сваи состоят из нескольких деталей:

  • труба толстостенная (основа);
  • лопасти;
  • острый наконечник.

В первую очередь нужно вырезать заготовки. Удобнее и быстрее всего делать это с помощью шаблона.

  1. Лопасти. Заготовка лопасти представляет собой две окружности (большую и малую) с общим центром. Диаметр внутреннего круга равен диаметру трубы. Диаметр внешней окружности будет равен размеру лопасти.
  2. Наконечник. Для создания наконечника потребуются 4 треугольника. Их высота равняется двойному диаметру трубы. Параметры основания треугольников вычисляют по следующей схеме: наружный диаметр ствола следует умножать на 3,14. Та цифра, которая получилась в результате умножения, должна быть разделена на количество секторов (в данном случае – 4).

Заготовки вырезают и приваривают к трубе. При этом необходимо соблюдать несколько правил:

  • от конуса до нижнего края спирали должно быть не менее 50 см;
  • во время сварки шов не должен получаться прерывистым.

Основные правила выбора

Перед покупкой требуется обратить внимание на следующие моменты в работе сваекрута:

  • мощность электропривода, именно этот показатель влияет на то, какой диаметр свай и на какую глубину способен вбивать агрегат;
  • несмотря на мощность, обязательно посмотреть рекомендации производителя по максимально разрешенному диаметру сваи и длине стержня;
  • возможность использования в промерзшей почве;
  • способ питания всей конструкции и общий размер;

Для домашнего использования производители рекомендуют приобретать сваеверты средней мощности. Они подойдут для строительства как заборов, так и более тяжелых и больших построек.

Как закрутить сваи с помощью мотобура


Мотобур Проводят разметку и подготовку поверхности площадки перед погружением. Мотобур позволяет установить винтовую стойку строго вертикально, но работа проходит с участием двух человек. Диаметр шнека бура выбираю так, чтобы он был меньше поперечного сечения сваи, чтобы получить эффективный захват и избежать перекоса.

Первые элементы устанавливают в углах фундамента, при этом отмечают достижение ими стабильного слоя грунта. Стойки на углах погружают на проектную отметку, а промежуточные элементы можно заглубить меньше, если стойка дальше не идет, и добавить дополнительные опоры по линии разметки.

Особенности работы мотобуром:

  • скалистые и каменистые почвы сверлят на маленьких оборотах, стараясь приподнять крупные элементы;
  • при заклинивании виброшнека используют обратный (реверсный) ход;
  • рабочий принимает устойчивую позицию, чтобы рывок при стопоре не сбил его с ног;
  • сверло вынимают и чистят от земли каждые полчаса работы;
  • каменистые пласты проходят с установкой карбидных лезвий на шнеке.

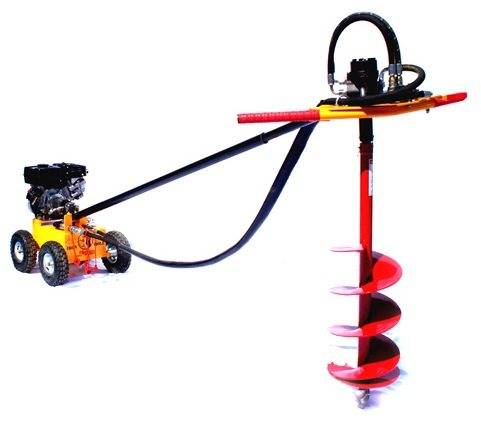

Виды мотобуров и процесс монтажа

Мотобур выбирают в зависимости от категории почвы, классифицируют приспособление для закручивания винтовых свай по типу мотора и мощности.

Механические легкие агрегаты весят 11 кг, с работой справляется один человек. Установки отличаются мощностью мотора до 3,5 л/с. Ручной агрегат применяют только для сверления в почвах 1, 2 категории с небольшими показателями плотности.

Автоматическое устройство с увеличенным объемом двигателя до 7 л/с требует второго работника для управления при бурении плотных пород. Весит установка 30 кг, поэтому на легких грунтах может работать 1 оператор. Такие агрегаты также используют в щадящих условиях.

Двухблочные мотобуры содержат в комплекте мотор и буровой отдел, которые располагаются на соединительной штанге. Мощность составляет 5 – 8 л/с, а масса агрегата на уровне 80 кг. Объединяющий стержень гасит отдачу при большом сопротивлении почвы, поэтому может справиться один работник. Точное оборудование сохраняет вертикаль без отклонений.

Мотобуры на основе гидравлики имеют мощность 11 – 15 л/с, их используют для земель 2, 3 группы. Ручные установки легко перемещаются по стройплощадке, может бурить один работник, но все зависит от прочности грунта. Чаще применяют отечественные установки Айрон, которые производитель поставляет с механическим приводом и гидравликой.

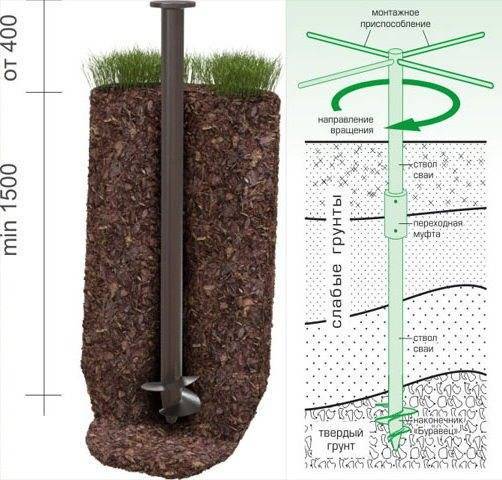

Как закрутить винтовые сваи при возведении фундамента


Винтовые опорные элементы погружают в землю способом постепенного вкручивания, который сочетают с вдавливанием.

Конструктивные части сваи:

  • Ствол, который имеет направляющий участок с винтовыми лопастями и удлинитель. На последнем также есть лопастные детали, но чаще он состоит из муфт и ствола.
  • Несущие винтовые лопатки.
  • Заостренный наконечник сваи (литейный) с несущими винтовыми крыльями.

Винтовые элементы при завинчивании проходят разные грунтовые пласты и немного смещаются из-за неравномерности почв. Закручивание предполагает небольшую неточность монтажа по сравнению с забивкой или инъекцией. В земле есть твердые частицы, например, большие корни или скальные каменные вкрапления, поэтому иногда случается застопоривание винтовой стойки.

Стопор означает ситуацию, когда 3 – 5 человек, крутящих свайный элемент, не могут больше заглубить его. Стержень достигает плотного слоя, который не может пройти, поэтому завинчивание останавливают. Если глубина погружения недостаточная, сваю вынимают и завинчивают рядом на линии разметки. Закручивать в тот же проход не рекомендуется.

Что можно использовать, инструменты и оборудование

Механическое приспособление для закручивания свай захватывает ствол, удерживает его и медленно закручивает крылья наконечника в почву при заданном наклоне. Чаще вертикальные стержни ставят под углом 90°, а наклон (до 45°) принимают по расчету и дополнительно указывают в чертеже.

Оборудование состоит из рабочих частей:

  • базовая платформа для установки агрегатов на колесах или гусеницах;
  • выдвижные гидромехнические домкраты (4 шт.) для фиксации машины и регулирования упора;
  • гидравлический захват;
  • привод для закручивания сваи и координации угла наклона;
  • управляющий пульт.

Усилие вращения передается через привод на наконечник вертикальной стойки, лопасти начинают крутиться. Стержень погружается в землю посредством поворота винтов, преодолевает препятствие почвы. Имеет значение целостность наконечника на этом этапе заглубления, поэтому заостренный конструктивный элемент выполняют из прочного сплава и делают литым.

Виды винтовых свай, типы и назначение

Перед тем, как самому закрутить винтовые сваи, необходимо правильно выбрать конструкцию опорного столба. Она зависит от размера и направления нагрузки, типа грунта, в который будет ввинчиваться и глубины промерзания почвы. Конструкция лопастей и режущих кромок подбирается по плотности почвы и глубине ввинчивания. Грубый выбор можно сделать, ориентируясь на технические характеристики винтовых свай:

С открытым наконечником – полая труба с косым срезом торца. За схожесть с иглой для инъекций ее называют шприцевидной. Во время вкручивания срезанная почва поднимается внутри трубы. Устанавливаются на любых почвах под легкие конструкции.

Почва поднимается вверх по полой трубе. Лопасть является дополнительным элементом, упрочняющим крепление сваи в легких и сыпучих грунтахИсточник fundament-pro.ru

  • Для заторфованных почв, мягких глинистых и песчаных подходят изделия с закрытым наконечником. Они отличаются высокой несущей способностью.
  • Однолопастные – один винтообразный лепесток выступает спирально вокруг стержня. Используются на всех грунтах, за исключением твердых скальных пород. Устанавливаются под легкие конструкции.
  • Двухлопастные при закручивании имеют симметричную нагрузку. Их используют при строительстве на нестабильных грунтах. Перед тем, как вкручивать винтовые сваи самостоятельно, необходимо обеспечить их фиксацию строго по вертикали.
  • Многовитковые конструкции похожи на большие винты без шляпки. Геошурупы обладают повышенной прочностью, и способны вкручиваться в плотный грунт и мерзлоту.

Острые наконечники и прочные лопасти толщиной 4 мм помогут быстро завинтить опору на нужную глубинуИсточник yandex.net

Нагрузка на сваю определяет ее диаметр. Производить расчеты самостоятельно, определяя как установить винтовые сваи для фундамента, своими руками, какой типоразмер использовать, не просто. Для этого необходимо проводить сложные расчеты с учетом общей вертикальной нагрузки на фундамент, ветровых, боковых воздействий и суммарного давления на каждую стойку. Проще ориентироваться по типу строения:

Диаметр 108 мм – фундамент коттеджа до 2 этажей, пристройки. Такие сваи требуют больших усилий для их установки. Обычно используют спецтехнику. Если нет возможности подогнать автомобиль к каждой точке установки опоры, работы выполняются с помощью мобильных приспособлений.

Особо прочные сваи с винтовыми выступами по всей длине и несъемными оголовками для удобства завинчивания. Ставятся под дома и капитальные строения на твердых и каменистых грунтахИсточник stroykarecept.ru

  • 89 мм в диаметре – громоздкие ограждения, легкие дома, дачи, веранды, служебные постройки. Нагрузки большие, но с помощью системы рычагов возможно установить сваи вручную.
  • Сваи толщиной 76 мм ставят под заборы из профнастила, дерева, временные строения, бытовки.
  • Сетка рабица весит немного и под нее подойдут винтовые сваи диаметром 57 мм. С работой легко может справиться один человек.

Производители изготавливают винтовые опоры стандартного размера и длины, поэтому легко ориентироваться, какие типы деталей необходимо приобрести и как закрутить сваи. Длина опоры рассчитывается по сумме размеров: требуемая высота сваи над грунтом + глубина погружения в землю.

Как установить винтовые сваи своими руками

Это тяжёлый труд, поэтому используют сваи малого диаметра, потому что их легче ввинтить. Вкручивание опор вручную происходит в целях экономии средств или когда это невозможно сделать машинным способом. Ручной способ позволяет возвести небольшие строения, например, баня, беседка или забор. Для работы потребуются простые приспособления и несколько помощников.

Возможные препятствия Ручной монтаж усложняется, если в грунте много мусора или камней. Убедитесь, что в нём не содержатся крупные предметы: щебень, железо, кирпичи и т.д. Мелкие осколки не помешают, но большие камни приведут к отклонению оси опоры или погнут лопасти.

Иногда в грунте залегают бетонные блоки или плиты, вынуть которые без серьёзного перекапывания участка не получится. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.

Постарайтесь найти площадку, на которой отсутствуют заросли в радиусе 20 м. Корневая система, особенно больших деревьев, хорошо развита. Даже трухлявый пень, расположенный поблизости, существенно осложнит ввинчивание свай.

Для ручного вкручивания сваи необходимо применять длинные рычаги. Если рядом с планируемой постройкой стоит здание, ограда или столб, они помешают установке опор.

  1. Монтаж винтовых опор начинается с поиска и осмотра места строительства. Внимательно исследуйте грунт. От его состояния зависит выбор свай определённого диаметра. В слишком сухую или глинистую почву сложно ввинтить опоры большого размера.
  2. Выбрав подходящие сваи, подсчитайте сколько штук понадобиться для работ. От их количества зависит, какое будет расстояние между ними во время монтажа.
  3. Чтобы винтовые сваи исправно служили долгие десятилетия, выполняют антикоррозийную обработку. Наносят несколько слоёв защитного покрытия.

Существуют несколько вариантов обработки:

  • грунтовка по металлу – стандартное покрытие;
  • битумная мастика – защищает поверхность сваи от контакта с влагой;
  • холодное цинкование – цинк, взаимодействуя с металлической поверхностью сваи, создаёт слабый электрический ток, который препятствует появлению коррозии;
  • холодное цинкование и битумная мастика — комбинированная обработка;
  • холодное цинкование, битумная мастика и полимерная плёнка – два первых слоя защиты покрываются термоусадочной плёнкой, это обеспечивает максимальную защиту.

Инструменты для монтажа винтовых свай

  • Лопата – для выравнивания мест завинчивания.
  • Магнитный уровень – поможет контролировать положение сваи.
  • Бур – должен быть по диаметру меньше чем винтовые сваи.
  • Рулетка – необходима для выполнения замеров.
  • Гидроуровень – используется для выставления горизонтальных меток.
  • Лом и две трубы длиной 2 м – из них получатся рычаги.
  • Молоток – понадобится для забивания колышек.
  • Болгарка – для обрезания свай.
  • Тонкая верёвка – для разметки фундамента.
  • Ножик, перчатки, карандаш.

Разметка фундамента Требуется аккуратность и точность в расчётах. Для работы вам понадобятся верёвка и колышки. Если фундамент имеет прямоугольную форму, сначала определите точки угловых опор. Забейте колышки и соедините их верёвкой. Старайтесь сделать форму прямоугольника ровной. На каждой стороне определите равноудалённые точки для остальных свай. После того как все метки расставлены можно приступить к установке опор.

Техника монтажа винтовых свай Устанавливать опоры нужно сначала по углам. Для этого пробурите направляющие лунки. Глубина должна быть равной 1/3 длины сваи, а размер меньше диаметра сваи. Начав процесс монтажа, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.

Сваи ввинчиваются с помощью рычагов, в нашем случае это обычный лом. Когда закручивание становится тугим рычаги удлиняются дополнительными трубами. Этот процесс должен проходить равномерно и по команде, чтобы не сместить опору.

Если свая перестала проворачиваться, это значит, что вы достигли слоя грунта, плотности которого достаточно для поддержания веса конструкции. В этом случае не стоит продолжать вкручивание. После того как угловые сваи установлены соедините их верёвкой снизу и сверху. Это поможет выставить остальные опоры ровно – по вертикали и высоте.

Когда фундамент будет готов по периметру, выставите метки внутри. Для этого столбики параллельных сторон соединяют верёвкой. В местах скрещивания необходимо пробурить лунки для монтажа свай внутреннего фундамента.

Бур для винтовых свай. Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

Самые легкие механические мотобуры, весом до 11 кг, управляются одним человеком и имеют небольшую мощность двигателя (до 3,5 л/с). Такую ручную установку можно использовать только для бурения в грунтах 1 и 2-й категории , которые отличаются небольшой плотностью.

Механический мотобур с объемом двигателя от 3,5 до 7 л/с может управляться как одним, так и двумя операторами. Вес таких установок — до 30 кг, поэтому удержать одному такое приспособление при работе на тяжелых грунтах может быть затруднительно. Мотобуры этого типа можно применять также исключительно на грунтах 1 и 2-й категории.

Существуют механические мотобуры, состоящие их двух блоков — двигателя и буровой части, соединенных между собой штангой. Вес такого устройства около 80 кг, мощность двигателя 5-8 л/с. Благодаря соединяющей штанге, которая погашает обратный удар, управлять такой машиной можно в одиночку, допускается бурение грунтов 3-й категории. Таким мотобуром удобно проводить пробное завинчивание свай, т.к. он обеспечивает минимальное отклонение оси опоры от заданных параметров.

Закручивание свай мотобуром

Гидравлические мотобуры с двигателями мощностью 11-15 л/с применяются для бурения скважин в грунтах 2 и 3-й категории. Ручную установку с гидравлическим приводом удобно транспортировать, вес ее около 80 кг. Приспособление может управляться и одним оператором, однако на практике управлять таким, достаточно тяжелым устройством, удобнее вдвоем.

На рынке строительного оборудования популярны мотобуры Айрон отечественного производителя, которые выпускаются как с механическим, так и с гидравлическим приводом. Сопоставив сколько стоит аренда такого оборудования с временными затратами, очевидно что использование мотобура — выгодно и практично.

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов

Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования

Во время работы оператор должен:

  • использовать защитные средства (очки, каску);
  • следить за тем, чтобы вращающейся части бура не касалась одежда;
  • всегда предполагать наличие посторонних предметов в почве;
  • не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.

Монтаж свайного фундамента после установки опор

После того, как вы установили все сваи своим руками, опоры выравнивают по высоте с использованием уровня. Таким образом верхние части опор должны образовать ровную горизонтальную плоскость.

Подрезав винтовые сваи, выполнят их заливку бетонным раствором, который, в зависимости от необходимого объема, может готовиться вручную или при помощи бетономешалки. При заполнении свай бетоном следят, чтобы не оставалось пустот. К последующим этапам приступают сразу, без выдержки на набор прочности раствором.

Заливка сваи бетоном.

На сваи наваривают оголовки.

Установка оголовка на сваю.

Монтируют обвязку из швеллера или брус.

Готовое свайное поле.

Какой метод выбрать?

Для оптимизации первого этапа стройки необходимо правильно оценить объем стоящей перед вами задачи и имеющиеся ресурсы для ее реализации. Большинство подрядчиков и частных строителей предпочитают автоматизировать процесс монтажа опор – это значительно ускоряет возведение объекта и позволяет отказаться от найма больших бригад.

Чтобы здание прослужило долго, важно подобрать сертифицированный продукт: например, высокоточную планетарно-цевочную модель РБ 504. Это износостойкий узел, рассчитанный на 1 000 часов работы без ремонта и замены

Также возможна доработка под индивидуальные требования. Узнать детали можно по контактному телефону предприятия «АВВИ».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
