Особенности отопления с помощью газовых печей от баллонов

Как рассчитать расход топлива?

Формула расчета газа простая – на 10 м2 помещения нужно 1 кВт тепловой энергии. Для примера приведем расчет отопления для дома в 100 м2. При качественном утеплении, отсутствии панорамного остекления и большого количества дверей пригодится котел с показателем работоспособности в 10 кВт. Расход топлива для выработки 1 кВт составляет 0,12 кг/час. На 10 кВт-1,2 кг/час, в сутки это 28,8 кг (м3).

В одном баллоне объемом 50 л примерно 22 кг СУГ, чего хватит на неполные сутки постоянной работы котла, то есть в неделю для отопления дома в 100 м2 потребуется порядка 9 баллонов при круглосуточно включенном котле с загрузкой на полную мощность. Не учтена раздача ГВС (прогрев воды), а также проблемы с утеплением – в этом случае количество баллонов увеличивается.

Чтобы сэкономить на топливе, хозяину надо создать ряд условий:

1. Тщательно утеплить строение, включая крышу, чердак, цоколь, входные группы, окна.
2. Запускать работу оборудования на 100% мощности в период нахождения в доме людей. Днем и в ночное время обогрев следует снижать до 45–50%.
3. Установить контуры теплого пола, куда тепло подается с низким уровнем прогрева.

В этом случае экономия достигает 50%, поэтому для отопления дома уйдет не более 8 кг/сутки. При соблюдении всех условий, на дом в 100 м2 с системой, оснащенной автоматическими выключателями, переводом режима работы в «половинный» режим хватит 3 баллонов газа в неделю. При температурных показателях за окном -20 С прогрев помещений будет достигать +22 С.

Специалисты советуют поддерживать минимальный режим прогрева теплоносителя в +5 С в домах временного проживания или на период длительного отсутствия хозяев в доме постоянной эксплуатации. Такого нагрева хватит для предупреждения размораживания сети с жидким теплоносителем, экономия значительная – одного баллона хватит на 7 дней.

Газ или электричество

С этим вопросом сталкиваются все, кто рассматривает различные аналоги источников отопления

Чтобы принять решение, важно сравнить их по основным показателям

Газ

По стоимости в 1,5–2 раза дешевле электричества. Особенно будет ощутима финансовая сторона вопроса, если здание большой площади.

Автономное отопление работает посредством резервуара-газгольдера, расположенного под землёй. В нём могут помещаться тысячи литров газа. Газгольдер заправляется специалистами два раза в год.

Подземный резервуар, не мешает полноценной эксплуатации территории и не испускает привлекающего внимание запаха

Электричество

Затраты велики, так как этот источник энергии считается одним из самых дорогих.

Порой потребляемая системой отопления мощность завышена для загородной электросети, энергии не хватает для обогрева всего дома.

В непогоду зачастую случаются скачки напряжения, что ведёт к сбою в системе отопления.

Из этого следует, что сжиженный газ — более выгодный, экономный и надёжный вариант.

Как подключить газовый котел к баллону с пропаном

Установить газовый котёл для автономного отопления с использованием баллонного газа намного проще, чем при использовании магистрального топлива. Существует несколько правил, относительно пожарной безопасности, перенастройки оборудования и расчета мощности, требующих неукоснительного соблюдения.

Не рекомендуется самовольная установка. Лучше пригласить специалиста. При условии грамотного подключения и квалифицированного переоборудования котла, работы по монтажу займут всего несколько часов.

Можно ли установить баллоны с газом в котельной

Нормы и правила установки баллона регулируются требованиями ПБ. В частности, там указывается, что емкости со сжиженным газом не могут находиться в одном помещении с отопительными приборами.

• Баллоны следует вывести в смежное помещение или на улицу, установив в специальный шкаф.
• Хранить пустые газовые баллоны надо вне здания. Оптимально, если емкости будут сразу же дозаправляться.
• Если замерзают баллоны, установленные в шкаф на улице, следует утеплить стенки хранилища с помощью негорючей теплоизоляции. Греть емкости или шкаф с помощью открытого огня категорически запрещается.
• Газовый баллон можно установить от котла отопления на расстоянии как минимум 2 м.
• Хранить баллоны с сжатым газом вблизи котельной запрещается. Складировать емкости можно только в специально оборудованном помещении, расположенном не ближе чем 10 метров, а также снабженным вентиляцией и не имеющем приямков, и подвального помещения. Это требование связано с тем, что пропан тяжелее воздуха и при утечке скапливается на уровне пола. При наличии приямков или подвала, концентрация газа станет критичной, что достаточно для взрыва.
• Эксплуатация баллонов – не допускается полная выработка СУГ из емкости. Каждые 4 года требуется провести аттестацию герметичности баллонов и целостности их стенок.

Нужно ли перенастраивать котёл под пропан?

Обычный котел от газовых баллонов работает, только если соблюдены определенные условия и выполнено переоборудование. Перенастраивать оборудование не нужно, но потребуется установить дополнительные фитинги для стабилизации давления газа.

Не каждый котел в состоянии работать на СУГ

Следует обратить внимание на техническую документацию. Неотъемлемым требованием считается способность агрегата работать при пониженном давлении газа 3-4 мБар

Что требуется для переключения котла на газ из баллона

Для нормальной работы котла от СУГ потребуется соблюсти несколько важных условий:

• Замена форсунок или горелки. Газобаллонное водогрейное оборудование, предназначенное для работы исключительно на СУГ, не выпускается. Некоторые производители делают универсальные агрегаты, снабженные электронным процессором.Для перехода с магистрального газа на баллоны, потребуется попросту поменять картридж. Но чаще, для переоборудования потребуется замена форсунок или всей горелки целиком.
• Установка редуктора. Сжиженный газ закачивают в баллоны под давлением, что приводит к преобразованию из газообразного в жидкое состояние. Чтобы трансформировать его обратно, потребуется понизить давление. Для этой цели предназначен редуктор.
• Газовый клапан – в некоторых моделях, подключение и работа бытового газового котла на баллонном газе возможна только при замене данного узла.

Обычный газовый редуктор для переоборудования не подходит. Газовый котел отопления может работать от обычного баллонного газа только при монтаже узла с расходом 1,8-2 м³/час.

Что оценивается при выборе газовых обогревателей для дачи

Если возникла необходимость приобретения газового обогревателя для дачи, можно руководствоваться при выборе оптимальной модели следующими критериями:

Прежде всего, необходимо четко сформулировать себе, для чего приобретается прибор. Согласитесь, что обогрев жилой комнаты, хозяйственной постройки, гаража или походного «жилища» – вещи совершенно разные. Об основном предназначении различных типов приборов уже говорилось, но уместны будут еще несколько советов.

Если на даче планируется постоянное проживание, то оптимальным выбором станет газовый конвектор стационарной установки – он обеспечит должную экономию и постоянное поддержание требуемого микроклимата. Но вот в том случае, когда наезды за город осуществляются нечасто, ставить такой прибор нежелательно. Во-первых, его попросту могут «спереть». А во-вторых, он по своим возможностям не сможет в кратчайший срок создать комфортную атмосферу – при конвекционном отоплении для этого необходимо определенное время. Для подобного использования лучше обзавестись керамическим инфракрасным обогревателем. Его несложно привести в багажнике автомобиля, а нагрев от него в секторе его действия начинает чувствоваться практически сразу же – в этом характерная особенность лучевого распространения тепловой энергии.

Прибор по своей мощности должен соответствовать планируемому использованию. Бесполезно ждать чудес от маломощного компактного переносного обогревателя – он не сможет, скажем обеспечить должную температуру в просторной комнате. Да он и не для этого создан.

Если задача замены обогревателем системы отопления и не стоит, а прибор будет использоваться только лишь в межсезонье, «гонка» за мощностью будет просто неуместна. Но и в том случае, когда на газовый прибор возлагается функция основного источника тепла, приобретать модель, руководствуясь принципом «чем мощнее – тем лучше» – тоже не слишком разумный подход. Выбор должен быть взвешенным – нет никакого смысла отдавать лишние деньги за избыточную мощность, которая или остается невостребованной, или от которой наверняка будет наблюдаться перерасход газа и слишком жаркая атмосфера в помещениях.

Как подойти к выбору мощности любого обогревательного прибора (не только газового) – будет рассказано в приложении к этой статье.

Современные приборы часто оснащаются термостатическими регуляторами, с помощью которых можно задавать необходимый уровень температуры в помещении. При достижении заданного порога, подача газа на основную горелку прекращается, и будет возобновлена только после падения температуры до определённой нижней границы.

Очень удобно, кроме того, если прибор имеет возможность ступенчатой или плавной регулировки мощности нагрева – изменяется или количество задействованных горелок, или давление подаваемого на них газа. Такие опции значительно сокращают потребление «голубого топлива», увеличивают долговечность обогревателя, так как он будет по большей части работать в «щадящем режиме».

• Обязательно оценивается степень безопасности эксплуатации обогревателя. Про это уже говорилось – срабатывание защиты, то есть отключение прибора при перегреве, при недостаточности кислорода, при опрокидывании, утечке газа и других возможных нештатных ситуациях.
• Размеры, масса, мобильность, то есть наличие колесной тележки или ручек для переноски, внешнее оформление – все это на усмотрение будущих хозяев обогревателя.
• Будет совершенной авантюрой приобретать такую технику с рук или в «не вполне понятных» торговых точках. Как ни крути, газовые обогреватели являются приборами повышенной опасности, стало быть, они должны быть прошедшими заводские испытания, что подтверждается в паспорте изделия. Кроме того, гарантия производителя будет действительна только при наличии соответствующей отметки специализированного магазина в документации прибора.
• Цены на газовые бытовые обогреватели имеют очень широкий разброс – от 1÷3 тысяч рублей за компактные маломощные модели, до 30 и более тысяч – за «навороченные» приборы. Здесь уже на первый план выходит финансовая состоятельность покупателя.

Использование пропан-бутановой смеси

Автономное отопление частных домов сжиженным пропаном либо его смесью с бутаном еще не потеряло своей актуальности в Российской Федерации, хотя в последние годы заметно поднялось в цене

Тем более важно подсчитать грядущий расход данного вида топлива тем домовладельцам, кто планирует подобный обогрев. Для расчета применяется та же формула, только вместо низшей теплотворности природного газа ставится значение параметра для пропана: 12,5 кВт с 1 кг топлива

КПД теплогенераторов при сжигании пропана остается неизменным

КПД теплогенераторов при сжигании пропана остается неизменным.

Ниже приведен пример расчета для того же здания 150 м², только обогреваемого сжиженным горючим. Его потребление составит:

• за 1 час — 15 / (12,5 х 92 / 100) = 1,3 кг, в сутки — 31,2 кг;
• в среднем за сутки — 31,2 / 2 = 15,6 кг;
• в среднем за месяц — 15,6 х 30 = 468 кг.

Рассчитывая расход сжиженного газа на отопление дома, необходимо учесть, что горючее обычно продается объемными мерами: литрами и кубометрами, а не по весу. Так измеряется пропан при заполнении баллонов либо газгольдера. Значит, необходимо перевести массу в объем, зная, что 1 л сжиженного газа весит около 0,53 кг. Результат для приведенного примера выйдет такой:

468 / 0,53 = 883 л, или 0,88 м³, пропана придется сжигать в среднем за месяц для здания площадью 150 м².

Учитывая, что розничная стоимость сжиженного газа составляет в среднем 16 руб. за 1 л, обогрев выльется в немалую сумму, порядка 14 тыс. руб. в месяц для того же коттеджа на полторы сотни квадратов. Есть повод задуматься, как лучше утеплить стены, и принять другие меры, направленные на снижение потребления газа.

Немало домовладельцев рассчитывают расходовать горючее не только на обогрев, но и для обеспечения горячего водоснабжения

Это дополнительные затраты, их надо обязательно рассчитать, плюс важно учесть добавочную нагрузку на отопительное оборудование

Тепловую мощность, потребную для ГВС, посчитать несложно. Надо определить необходимый объем воды в сутки и воспользоваться формулой:

• с — теплоемкость воды, равна 4.187 кДж/кг °С;
• t₁ — начальная температура воды, °С;
• t₂ — конечная температура нагретой воды, °С;
• m — количество потребляемой воды, кг.

Как правило, экономичный нагрев происходит до температуры 55 °С, ее и надо подставлять в формулу. Начальная температура бывает разной и лежит в диапазоне 4-10 °С. На сутки семье из 4 человек требуется приблизительно 80-100 л на все нужды при условии экономного использования. Переводить объем в массовые меры необязательно, поскольку в случае с водой они почти одинаковы (1 кг = 1 л). Остается подставить полученное значение Q_ГВС в приведенную выше формулу и определить дополнительный расход газа на ГВС.

Заводские изделия

Хотя переделка под газ обычной кирпичной дровяной печи является вполне выполнимой задачей, рекомендуется приобретать готовые изделия. Благо, производители подобного оборудования предлагают на выбор огромный ассортимент. Каждая из моделей имеет свои особенности. Общим свойством всех приборов данного типа является простота эксплуатации. Строго говоря, для начала эксплуатации готовой печки необходимо только подключить ее к газовой трубе (или баллону), и подвести дымоход.

В продаже имеются как теплоемкие, так и не теплоемкие модели. Первый вариант станет отличным решением для дачи, которая посещается зимой нерегулярно. Такая печка накапливает тепло на том же уровне, что и обычная дровяная. Остывание нагретой поверхности обычно проходит в течении 4 – 12 часов, в зависимости от модели. Что касается не теплоемких печей, то это те же буржуйки, только на газу. Чтобы такой прибор работал, в нем постоянно должно гореть пламя.

Принцип функционирования пиролизного котла в гараже

Нижняя часть (отсек для газификации) является пунктом приема дров. Горючий материал не горит в данном отсеке, а подвергается процессам тления вследствие нехватки кислорода. В результате в емкости накапливается твердый остаток (уголь) и собирается горючий газ, который поступает во второй отсек.

Во второй камере (бокс дожигания) поступивший газ догорает полностью. Данная полость оснащается воздуховодными трубами, которые нагреваются под воздействием горячего газа. Горячий металл нагревает внутренне помещение гаража.

Таким образом, газогенераторная печь максимально использует образовавшуюся энергию топлива. Тепло не улетучивается наружу, конструкции нужно совсем мало дров. Как правило, одной закладки древесины хватает на 18 часов обогрева.

Преимущества работы газовой печи в гараже на дровах

Газогенераторная установка в «автодоме», сделанная своими руками, представляет для потребителей особенный интерес:

• теплоаккумулирующие, водяные и воздушные агрегаты на твердом топливе имеют меньший КПД действия за счет потери тепла в системе и стандартной загрузочной камеры;
• в процессе горений пиролизный газ вступает в контакт с активным углеродом, поэтому из отопительной системы выходит углекислый газ и водяные пары. Отработанные газы имеют незначительную концентрацию канцерогенных веществ;
• любой котел своими руками следует оснастить автоматикой, благодаря которой мощность печи можно регулировать;
• конструкция в гараже также полезна тем, что является экологически чистым боксом для утилита вторсырья.

Незаменимые составляющие

Создать своими руками полезный для гаража агрегат несложно. Достаточно иметь подручный материал, готовые схемы и крепежные элементы.

1. Для двухкамерного корпуса подойдут листы стали либо готовая неэксплуатируемая металлическая бочка.
2. Колосниковая решетка является разграничительной деталью для двух внутренних емкостей.
3. Стальная труба фиксируется в качестве отверстия для регулировки оттоков и притоков воздуха.
4. Профильная труба. Из конвективных трубочек создается теплообменник-калорифер для печи. Через нижние шланги цепляются холодные потоки воздуха, через верхние выходят нагретые воздушные массы.
5. Купленные регуляторы газификатора и мощности для контроля потоков воздуха на выходе и входе заменят стандартное поддувало в котле.

https://youtube.com/watch?v=SivGlUl572Y

Правила эксплуатации

Для того чтобы процесс эксплуатации печей, изготовленных из газовых баллонов, отличался безопасностью и не повлек за собой отрицательных последствий, необходимо знать и соблюдать некоторые общие правила:

1. При использовании для растопки жидких разновидностей топлива не допускается их добавление печь во время горения.
2. Баллон и отдельные элементы печи будут активно нагреваться в процессе работы, поэтому не допускается их прямых контактов с деревянными и другими легко воспламеняемыми поверхностями.
3. Дымоход должен периодически подвергаться очистке, иначе он не будет исправно функционировать. Лучше всего осуществлять эту процедуру после каждого использования печи.

Дымоход должен периодически подвергаться очистке, иначе он не будет исправно функционировать

Что нужно для подключения

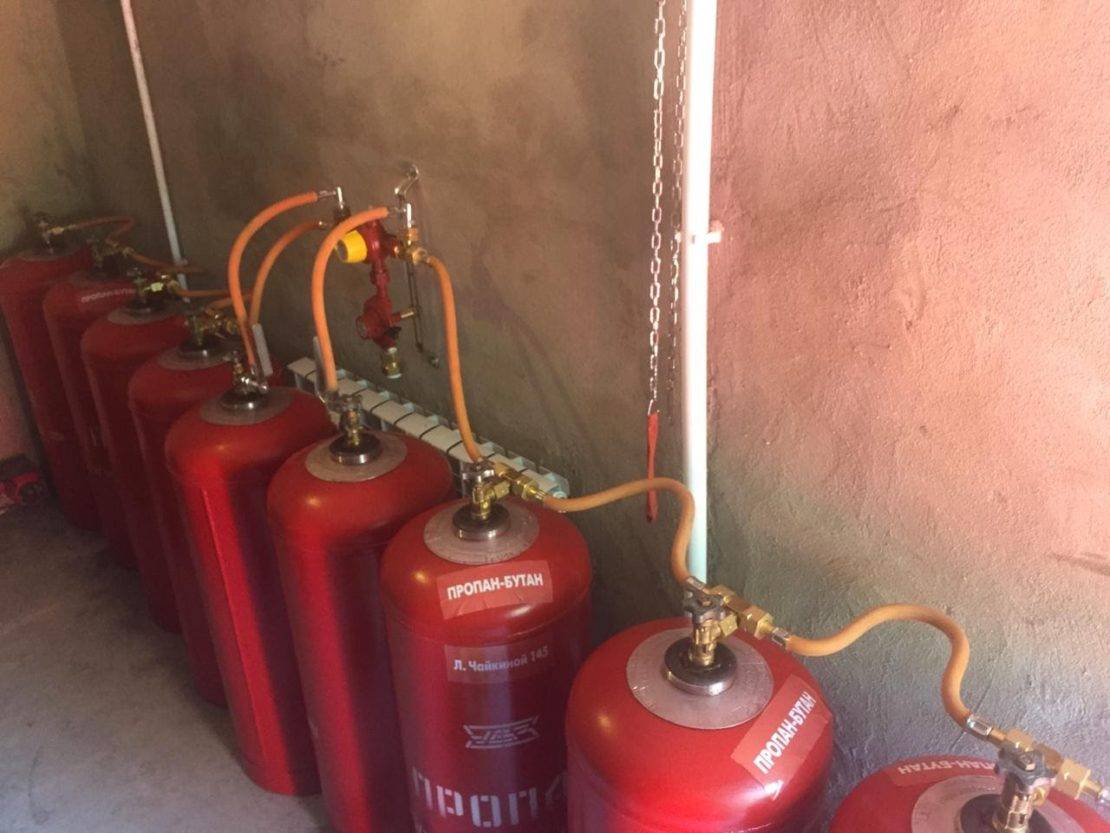

Для монтажа системы отопления на газовых баллонах потребуется:

• Газовый котел, оснащенный горелкой для сжиженного газа;
• Газовые баллоны емкостью по 50 л;
• Редукторы;
• Рампа, если подключается нескольких баллонов;
• Запорная арматура;
• Газопровод в виде труб и шлангов для подсоединения оборудования в систему.

Оборудование для системы отопления частного дома газовыми баллонами

При выборе газового котла стоит обратить внимание на модели с наименьшим показателем рабочего давления и высоким КПД. Многие модели котлов уже оборудованы для работы с природным и сжиженным газом

Если подключение к магистральному газопроводу не предвидится, то для работы на СУГ лучше выбрать именно такой котел.

В противном случае, приобретается дополнительное оборудование: форсунки для горелки или целая горелка для сжиженного газа, а в некоторых моделях и газовый клапан. Горелка котла на природном газе рассчитана на более низкое давление в системе и имеет клапан с большим отверстием, что может привести к аварийной ситуации.

Выбор оборудования

Очень важно выбрать горелку, которая предназначена специально для отопления сжиженным газом. В своем выборе стоит остановиться на горелках с мощностью от 10 кВт до 20 кВт, в зависимости от площади обогрева

Необходимо подобрать и подходящий редуктор. Оптимальный вариант — это редуктор, расход которого в 1,802 куб. м. газа за 1 час.

Отопление от газовой магистрали.

Если отопление от газового энергоносителя будет подключено к горелке, предназначенной для работы от центральной газовой магистрали, то потребуется регулировать клапан для обеспечения пропорциональной подачи газа. Это связано с тем, что в магистрали давление газа значительно ниже, чем в баллонах, а отверстие клапана горелки значительно больше.

Блиц-советы

Подводя итоги, можно дать следующие рекомендации, которые могут помочь при самостоятельном изготовлении печи из газового баллона:

1. Дымоход рекомендуется начинать возводить не от печи к выходу на улицу, как это делается обычно, а, наоборот. При этом он должен быть разборного типа, что облегчит обязательный процесс очистки.
2. Для отопления очень больших помещений используются сложные печи, изготовленные сразу из нескольких баллонов, но лучше всего доверить этот процесс людям, которые уже имели такой опыт.
3. При выборе типа печи нужно заранее продумать вопрос по добыче топлива. Например, при наличии отработанного масла, хорошо подойдет соответствующая разновидность печи, а при его отсутствии лучше поставить бубафоню, которая работает фактически от любого топлива.

Возможно ли снизить расход газа

Это не только возможно, но необходимо. Так как несколько простых элементов в газобаллонной системе помогают существенно снизить расход газа.

• Установить специальные датчики, сигнализирующие о наличии газа в помещении. Это позволяет вовремя определить утечку (которая приводит не только к взрыву, но и чрезмерному перерасходу) и устранить её.
• В обязательном порядке, газовую систему отопления следует автоматизировать. Только с применением элементов автоматики можно достичь меньшого расхода топлива.
• Использовать только качественное и настоящее топливо, без добавок. Если в газе присутствуют примеси, то его расход существенно увеличивается.
• Следить за температурой в том помещении, в котором установлено газобаллонное оборудование. Его так же, как и остальные комнаты, следует обогревать. Недостаточная температура в топочной может оказаться причиной отказа газового котла.

Помимо вышеперечисленных мер, следует утеплить дом снаружи. Качественное утепление поможет достичь минимального расхода газа и более комфортной температуры в доме.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же). Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Наддувная газовая горелка от Термофора

Как рассчитать расход газа?

Для расчета расхода топлива нужно знать мощность нагревательного оборудования. При его определении пользуются правилом, что на каждые 10 квадратов отапливаемой площади необходима мощность котла в 1 кВт.

Система автономного отопления для частного дома с газовым котлом

Таким образом, для обогрева дома площадью 100 квадратов нужен котел с мощностью 10 кВт. На выработку 1 кВт тепловой энергии расходуется примерно 0,12 кубометров газа в час. Для отопления такого дома в течение одного часа понадобится 1,2 м³ топлива. Зная это число, несложно подсчитать суточный расход горючего. Он составит 28,8 кубометров.

На первый взгляд кажется, что расход газа довольно большой. Но эти величины справедливы только для непрерывной работы котла при первом прогреве системы сразу после ее запуска. В дальнейшем оборудование будет работать в автоматическом режиме и расход топлива снизится.

Как правило, для поддержания температуры в доме площадью 100 квадратов в пределах 22°С при минусовой температуре на улице понадобится около трех баллонов топлива в неделю. Если в ночные часы поддерживать температуру на 4-6 градусов ниже дневной, то расход горючего сократится на целый баллон.

Если емкости используются для обогрева дачи сезонного проживания, то работу котла можно настроить так, чтобы во время отсутствия хозяев в постройке поддерживалась температура в пределах +5°С. Это обеспечит экономный расход горючего. В итоге для обогрева небольшого домика в течение 7-10 суток понадобится только один баллон сжиженного топлива.

Комплектующие системы отопления на баллонах

Отопление на сжиженном газе делается с использованием следующих комплектующих элементов:

• нагревательное оборудование с газовой горелкой;
• редукторы для подключения баллонов;
• емкости с топливом вместительностью 50 литров;
• рампа;
• резинотканевый рукав для присоединения трубопровода к котлу;
• запорная арматура.

Схема подключения очень простая, поэтому может быть реализована собственноручно. Выбирая подходящий газовый котел, отдайте предпочтение агрегатам, работающим при минимальном давлении и при максимальном КПД. Учитывайте, для какого вида топлива предназначен котел. Есть агрегаты, работающие только на сжиженном газе. Но если в будущем планируется подключить магистральное газоснабжение, то лучше предпочесть универсальные модели, которые могут работать на разных видах топлива.

Горелка газового котла должна иметь узкие форсунки, которые предназначены для работы в условиях высокого давления баллонного газа. Агрегаты, рассчитанные на использование магистрального газа, имеют широкие форсунки. Если через такие приборы подавать сжиженное топливо, может произойти авария.

Котлы, предназначенные для работы на СУГ (сжиженном углеводородном газе), имеют специальные форсунки и газовый клапан. Чтобы самостоятельно переоборудовать обычный котел на работу с использованием сжиженного топлива, понадобится докупать необходимые детали.

Инструкция по изготовлению

Схема печи под казан из газового баллона:

Схема печи под казан с размерами (*в метрах)

При изготовлении такого типа печки нужно соблюдать следующую последовательность действий:

• Устранить остаточный объём газа. Изначально баллон был заполнен горючей и взрывоопасной смесью, поэтому перед проведением сварочных работ необходимо удалить из него все остатки этого вещества. Чтобы не допустить аварийной ситуации сначала нужно открыть вентиль, и держать баллон в таком состояние в течение нескольких дней.

  Удалите остаточный газ

• Нанести разметку. Вначале нужно отмерить высоту будущего изделия 45 см и провести на этом уровне горизонтальную линию в верхней части баллона. На расстоянии 10 см от этой линии следует наметить размеры отверстия под дымоотводную трубу, ближе ко дну габариты поддувала, а чуть выше его – топочного проёма. У него может быть прямоугольная или полукруглая форма, на функциональность камеры этот фактор не повлияет.

  Разметка. С задней стороны, вверху – размечаем отверстие под дымоход

• Подогнать высоту печи. Верхнюю часть ёмкости срезать по размеченной линии. При необходимости, нужно сделать насечки глубиной в 5 см по всей длине окружности с шагом 7 — 10 см и отогнуть «лепестки» края, для того чтобы во время готовки можно было установить казан на оптимальное расстояние от очага. На этом этапе идёт примерка казана. Он должен быть заглублён в печь не менее, чем на 2/3 своей высоты.

  Срезаем верхнюю часть

• Прорезать проёмы для дымоотвода, топочного отсека и поддувальной камеры. Для создания отверстий можно воспользоваться болгаркой. Отделённые куски металла лучше не выбрасывать, а использовать для изготовления дверок.

  Вырезаем отверстие для топки, поддувала, дымохода

• Промыть внутреннюю поверхность ёмкости. Чтобы избавиться от неприятного запаха внутренние поверхности стенок баллона нужно промыть несколько раз водным раствором хлорки. Завершают мытьё ёмкости для полного удаления химических соединений содовым раствором. После высыхания баллон можно уже дальше переделывать в печь.

• Изготовить и прикрепить дымоотводную трубу. С помощью сварочного аппарата сварить дымоход из двух отрезков труб, срезав их края под таким градусом, чтобы при соединении они образовывали между собой прямой или тупой угол. Затем перевернуть баллон приварить к вырезанному ранее отверстию;

  Отверстие под дымоход и труба

• Установить печную фурнитуру. Если используется отрезанные части металла, то можно просверлить по два или три отверстия в стенке корпуса печи по краю проёмов, и продеть в них куски проволоки. Они будут играть роль петель. Соответствующие отверстия нужны и в самодельных дверцах, а также ручки – для удобства открывания. Готовое печное литьё продаётся уже в комплекте с рамками. Чтобы его установить в газовый баллон нужно предварительно сварить из металлического уголка аналогичные по размерам рамы и прикрепить их к стенкам корпуса. Чугунные дверцы соединяются с ними при помощи болтов. Для уплотнения между рамами нужно проложить асбоцементный шнур. Внутри топочного отдела устанавливают направляющие из уголка, на которые в последствие укладывается колосниковая решётка. Золу будет гораздо удобнее удалять, если сварить простую конструкцию из листовой стали или использовать половину разрезанного вдоль куска металлической трубы. Её можно вставлять во время топки в поддувальный проём печи и при заполнении продуктами горения вынимать.

  Приделываем дверцы, колосниковую решетку и др.

• Монтаж ножек и ручек. Печь для казана из газового баллона удобнее будет переносить, если прикрепить по его бокам ручки из стальной трубки малого диаметра. Их габариты должны соответствовать ширине ладони взрослого человека. Ножки можно сделать из уголка или профилированной трубы. Печь из газового баллона должна быть устойчивой, поэтому ножки необходимо расположить на равном расстоянии друг от друга.
• Просверлить вентиляционные проёмы. Дрелью или болгаркой по бокам ёмкости нужно сделать несколько сквозных отверстий диаметром 10 мм, которые будут способствовать поступлению необходимого количества кислорода. Они не должны располагаться слишком высоко к верхнему краю печи, иначе через них будет выходить дым, который будет раздражать глаза и мешать процессу готовки.
• Зачистить все заусеницы и устранить иные возможные дефекты конструкции.

Готовая печка под казан из газового баллона

Проём в баллоне не такой упругий как венчик в печи из тонкостенного стального листа, и казан может в процессе готовки заклинить, особенно в случае его мелкой посадки или наличия сильно закопчённых стенок. Во избежание этого, печь желательно укомплектовать вогнутой крестовиной с длинными ручками из стального прута.

Экскурс в прошлое газовых печей

В наше время уже очень трудно определить, когда была сделана газовая печь в таком виде, который нам знаком и привычен. Благодаря научным и технологическим приемам, инновациям и многочисленным усовершенствованиям, этот вид бытовых приборов имеет самый различный дизайн – от простых недорогих моделей до образцов почти космической эстетики. Это стремление совершенно понятно, трепетное отношение к божественному дару – огню было всегда характерно для многих народов и наций. Все из нас в детстве читали народные сказки, где печь всегда была центром избы или дома, отлично выбелена, украшена росписью или изразцовой кладкой. Те, кто располагал определенным уровнем доходов и был не беден, согревались с семейством возле элегантных каминов, где неповторимая вязь чугунного литья поражала своей искусностью. Какой бы ни была печь – традиционной, где используются дрова и уголь или современной, газовой, она была и остается очагом семейного благополучия, синонимом уюта, комфортного тепла, собственного дома. Впервые идея использования газа для бытовых печных нужд нашла промышленное воплощение в Великобритании, где в середине тридцатых годов прошлого века один из заводов поставил производство газовых печей на поток. Статистика использования бытовой техники в США в этот период, говорит, что наибольшей популярностью пользовались углесжигающие бытовые печи. Это можно объяснить единственной причиной – уголь, как энергетический материал, был значительно дешевле и шире использовался в быту. Однако постепенно технологии добычи газа стали позволять вырабатывать его в достаточных объемах и использовать не только в промышленных, но и в многочисленных бытовых нуждах. Газовые печи не дымят, не нуждаются в чистке от продуктов сгорания угля – золы, являются гигиеничными, хорошо чистящимися и безопасными, они отлично выполняют основные задачи.
