Конструктивные особенности и принцип работы газовых горелок для котла

Общие правила устройства дымохода для печи

Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.


Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально

Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:

  • Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
  • Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.

Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.

Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.

Выбор газового оборудования основные критерии

С настройками газового котла нужно определиться еще до его покупки. Начать советуем с мощности оборудования. Большое значение имеют особенности вашего дома. Главное условие для нормального и бесперебойного функционирования такого агрегата – наличие централизованного снабжения газа. Естественно, можно попробовать воспользоваться привозными газовыми баллонами , однако это существенно увеличит расходы. В некоторых случаях дешевле даже приобрести электрическое оборудование для отопления здания, чем закупаться баллонами с газом.

Котлы отопления бывают одноконтурными и двухконтурными. В первом случае рекомендуем приобрести дополнительный бойлер косвенного нагрева . Лишь тогда агрегат может быть использован для обогрева сантехнической воды. Оптимальным вариантом считается покупка двухконтурного котла, который обладает всеми необходимыми функциями для обогрева здания и воды. Его ключевая особенность заключается в передаче приоритета управления режимом работы горячему водоснабжению. Другими словами, после открытия системы горячего водоснабжения подача тепла в основной контур, к числу которых также относится и отопительная система, останавливается.

Есть некоторые особенности выбора напольного и настенного котла. Настенное оборудование отличается меньшей мощностью, поэтому его не хватит для обогрева помещений общей площадью свыше 300 квадратных метров. В данном случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа . В магазинах можно приобрести напольные агрегаты любой мощности.

Достоинства и недостатки

Горелка с наддувом позволяет получить газовую смесь, которая быстро разжигается

К достоинствам узлов относят:

  • длительные сроки эксплуатации;
  • бесшумное поджигание рабочей смеси;
  • полная утилизация продуктов сгорания;
  • безопасность использования;
  • автоматизация процесса управления розжигом котла.

Недостатки этих механизмов рассматриваются с привязкой к их конкретному исполнению. Специализированные модели горелок с наддувом вентилятором отличаются повышенной шумностью, что вынуждает устанавливать котел в отдельном помещении. Атмосферные аналоги не позволяют получить качественную смесь, что сказывается на эффективности розжига.

Виды горелок

Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее

При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой

Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:

  • атмосферная горелка;
  • вентиляторная;
  • диффузионно-кинетическая.

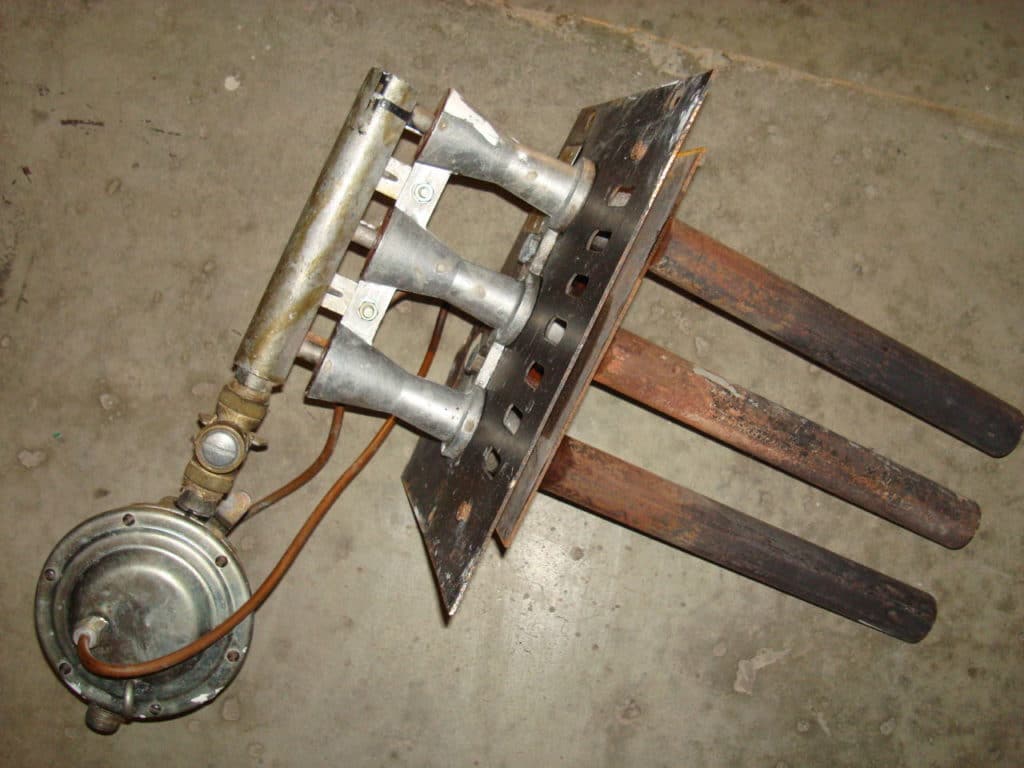

Атмосферные

Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.

Эти устройства обладают массой достоинств:

  • простая конструкция;
  • компактность;
  • тихая работа;
  • приемлемая стоимость;
  • возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.

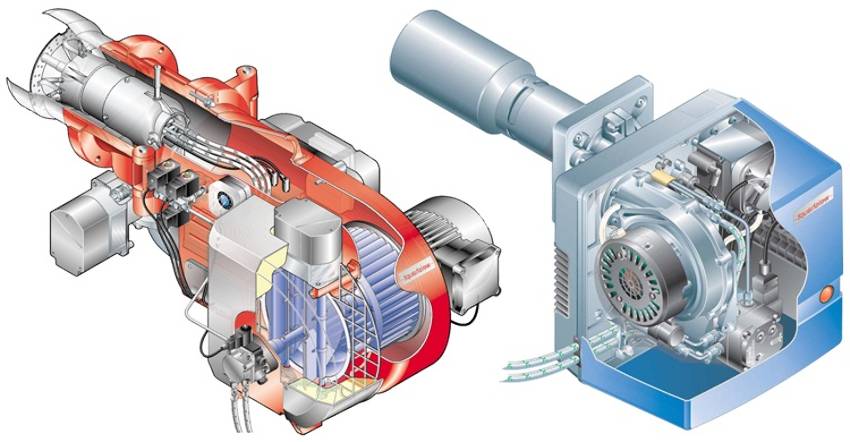

Вентиляторные

В этом виде устройств воздух подается в нужном количестве посредством вентилятора. За счет такой подачи кислорода они обладают массой преимуществ:

  1. Нет ограничений в мощности – любое количество газа обеспечивается необходимым количеством воздуха, которого нужно для полного сгорания без остатков.
  2. Камера, в которой проходит реакция, может быть закрытой. Внутрь кислород поступает посредством специального воздуховода. Это позволяет полностью исключить попадание продуктов горения внутрь дома из-за обратной тяги. При этом устанавливать отдельный воздуховод нет необходимости. Для этого используются специальные коаксиальные дымоходы, которые по факту являются трубой, расположенной внутри другой. Дым отводится по внутреннему элементу, а кислород попадает в котел, проходя между внутренними и наружными стенками.
  3. Участие человека при использовании сводится к минимуму, так как оборудование обладает функцией «умной» настройки.

Этот вид горелок также обладает рядом недостатков:

  1. По сравнению с атмосферными они работают заметно громче.
  2. Имеют высокую цену.
  3. Работают только в паре с электричеством – должны иметь свой источник бесперебойного питания. В противном случае от перепада напряжения они могут выйти из строя.

Диффузионно-кинетические

В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.

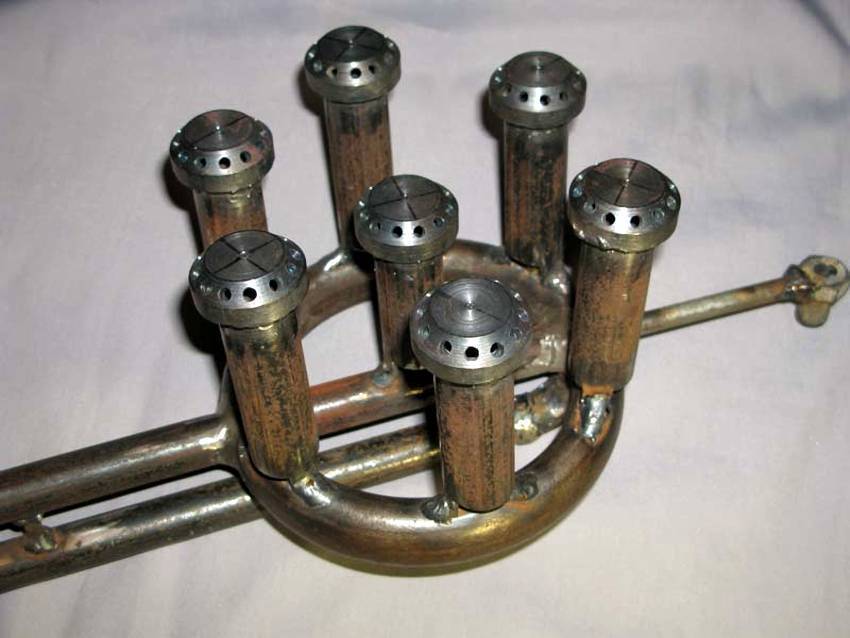

Газовая горелка своими руками

Так как конструирование вентиляторного вида требует наличия специального оборудования, рассмотрим создание своими руками газовой горелки в твердотопливный котел. Лучше всего для этого выбрать вентиль от кислородного баллона, стандарта ВК-74. Для этого нужно:

  1. Выходной патрубок дополнительно оснащается штуцером, который с помощью шланга можно будет подсоединить к реактору.
  2. На входную сторону патрубка, подключенную к баллону, устанавливается колпачок с небольшим отверстием для соединения с жиклером. Последний можно взять с паяльной лампы или плиты.
  3. К колпачку приваривается стальная труба длиной в 100 мм и толщиной стенки в 2 мм.
  4. Обязательно нужно смотреть, чтобы между колпачком и соплом был зазор в 15 мм, через который будет поступать кислород. Именно поэтому к первому необходимо сначала прикрепить три небольших отрезка проволоки (их можно будет потом подогнуть для нужного расположения), а только потом трубу.
  5. Сама горелка готова. После этого нужно изготовить основание, на котором она будет расположена для установки в камеру горения.

Кроме создания самой горелки, важно также соблюдать и процесс ее поджигания:

  1. Открывается кран подачи газа на баллоне или магистрали.
  2. К соплу подносится спичка.
  3. Открывается основной вентиль.

Вся настройка состоит в расположении факела в центре. Для этого держатели из проволоки немного подгибаются.

Модулируемые горелки

Эти устройства считаются самыми функциональными, эффективными и экономичными. В принципе их работы заложено плавное регулирование горящего пламени, поэтому мощность отопительного агрегата можно устанавливать в объеме от 10 до 100%.

Системы регулирования пламени в модулируемых горелках бывают:

  • Механические;
  • Пневматические
  • Электронные.

К достоинствам данного вида устройств относится минимальное количество циклов включения/отключения, что значительно повышает эффективность работы отопительных агрегатов и продлевает срок их эксплуатации. Применение этих горелок в правильно настроенном и отлаженном оборудовании способно сэкономить до 15% топлива.

Если установленный и действующий котел оснащен другими видами горелок, менять его не нужно. Просто необходимо приобрести модулируемую модель и вызвать специалиста для ее монтажа и настройки и регулирования работы газового оборудования.

При выборе отопительного котла для частной или загородной недвижимости домовладельцу следует обратить внимание не только на мощность и функциональные возможности оборудования, но тщательно подобрать тип газовой горелки. Ведь от этого будет зависеть экономия или перерасход топлива, увеличение или снижение срока эксплуатации отопительного агрегата и температурный режим в помещениях

  • О нас
  • Доставка и оплата
  • Контакты
  • Обратная связь
  • Яндекс.Поиск
  • Книга «Жалоб и Предложений»

Москва, ул. Народного Ополчения, д. 34, стр. 3 пон. — пятн. с 9:00 до 19:00 суб. с 10:00 до 16:00 (с 01 октября по 31 марта) (499) 519-03-69 (многоканальный) (499) 192-81-04 (915) 481-31-32 мобильный

Здесь вы сможете узнать все про строительство и стройматериалы.

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора


Устройство инжекторной и безинжекторной горелки.

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

  • Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
  • Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
  • Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
  • Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

  • состав горючей смеси;
  • диаметр внутренней стенки сопла;
  • техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

  • Горючий газ закачивается в смесительную камеру инжектором.
  • Кислород поступает из баллона туда же.
  • После поступления в смеситель газ смешивается с кислородом воздуха.
  • Полученная смесь поступает по трубе в мундштук.
  • Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО2 будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

  • Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
  • Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
  • Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
  • Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Настройка

Предварительная настойка требуется в обязательном порядке для атмосферных газовых горелок. Необходимо настроить заслонку для подачи воздуха, жиклер для дозировки газа и положение сопла так, чтобы на выходе получить пламя с равномерным горением и ровным голубоватым цветом, что будет сигнализировать о верной пропорции газа и воздуха.

В надувных газовых горелках подача воздуха автоматизирована и управляется электронным блоком управления. Первоначальные настройки практически не затрагивают механических компонентов системы, за исключением заслонки на входе подачи воздуха, что определяет максимальный и минимальный объем поступления.

Вентиляторные системы оборудуются редуктором, который нормализует давление на входе, чем решается проблема установка пропорций для газовоздушной смеси. В зависимости от рабочего давления в газовых трубах определяется режим работы редуктора.

https://youtube.com/watch?v=oxAH2HeFEe4%3F

Как сделать газовую горелку для котла своими руками?

Главным элементом газового котла является горелка. Именно вокруг нее выставляются все остальные элементы. От устройства узла зависят многие аспекты использования оборудования.

Прежде всего это безопасность и экономичность. Поэтому многие хотят сделать своими руками такую газовую горелку для котла, которая будет подходить по всем требованиям хозяев.

На первый взгляд это может показаться сложным процессом, но на самом деле это не так.

Виды горелок

Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее

При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой

Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:

  • атмосферная горелка;
  • вентиляторная;
  • диффузионно-кинетическая.

Атмосферные

Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.

Эти устройства обладают массой достоинств:

  • простая конструкция;
  • компактность;
  • тихая работа;
  • приемлемая стоимость;
  • возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.

При этом подобные устройства не могут иметь высокую мощность. Дело в том, что за счет своей конструкции атмосферные грелки не могут втянуть большое количество кислорода.

Диффузионно-кинетические

В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.

Особенности использования

Газовые горелки неприхотливы в обслуживании. Главной особенностью является ежегодная чистка. При этом процедуру должны проводить только высококвалифицированные специалисты, так как для этого нужно разбирать котел. Чаще всего чисткой горелок занимается сервисный центр.

Грязь удаляется просто – с помощью сжатого воздуха

При этом важно настроить подходящее давление. Дело в том, что некоторые современные детали могут не выдержать поток в 10 атм

Чтобы процесс очистки проходил быстрее и требовался реже, на подаче газа ставится специальный фильтр. Это делает мастер после подачи заявки в соответствующую структуру.

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

  • Форсунку – отсюда выбрасывается газ;
  • Систему розжига – обеспечивает поджигание газа;
  • Систему автоматики – контролирует температуру;
  • Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

  • Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
  • Открывается газовый клапан, в горелку начинает поступать газ;
  • В это же время срабатывает система розжига;
  • Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Особенности обслуживания

Вне зависимости от типа или происхождения любая газовая горелка требует особого внимания. Чистить ее достаточно просто – на это не уйдет много времени и сил. Но перед тем как приступить к чистке, саму горелку, разумеется, придется снять. Некоторые специалисты советуют использовать для этого сжатый воздух, то мы заметим, что современные модели горелок разрабатываются для давления газа в рабочем газопроводе, то есть для 0,15 бара. А повышенное давление, которое достигает 8-10 бар, может попросту привести к неисправности оборудования.

В качестве заключения

Долговечность и эффективность работы отопительного прибора во многом зависит от правильности выбора. А газовая горелка является для котла важнейшим конструктивным элементом, так как она не только обеспечивает требуемое качество сжигания газа или регулировку мощности, но также может существенно навредить камере сгорания, если геометрия факела не будет учтена.

Удачной работы и теплых зим!

Версии газовых горелок

Горелка для газового топлива

В газовых горелках (ГГ) ассимилируются газ и кислород из поступающего воздуха. Образованный состав  зажигает искра от пьезокомпонента или электрический импульс. Получается стабильный факельный огонь.

Газовые горелки для котлов могут трудиться на таком топливе:

  •  газе
  •  твёрдом
  •  жидком

Сегодня также существуют комбинированные версии для котлов. Они используют различное горючее безе перенастройки оборудования.

Версии ГГ по методу внедрения кислорода в отдел сгорания:

  1. атмосферные;
  2. вентиляторные;
  3. диффузно-кинетические.

По виду контроля над огнём ГГ бывают:

  1. с одной ступенью;
  2. с двумя ступенями;
  3. с двумя ступенями и плавным контролем;
  4. модулируемые.

Критерии, предъявляемые к ГГ:

  1. соответствие нормам безопасности;
  2. создание и поддержание стабильного огня;
  3. стремительное и качественное зажигание газового состава;
  4. лёгкость монтажа фитильного компонента;
  5. долгий эксплуатационный срок;
  6. шумы в рамках санитарных нормативов.

Общая классификация газовых горелок по типу горючего

Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

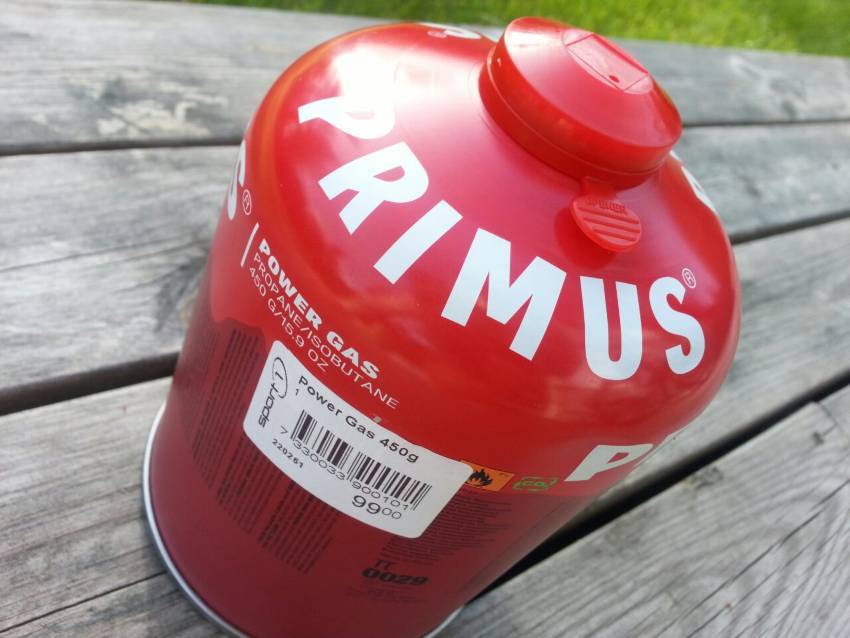

Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

  • отработанное масло;
  • солярку;
  • мазут;
  • керосин;
  • пропанобутановую основу;
  • арктическое дизельное топливо.

Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

Самодельные газовые горелки чаще всего используются в твердотопливных котлах

Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

Турбированные виды газовых горелок и их конструктивные отличия

Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

У турбированного оборудования самый высокий КПД и гибкая температурная схема

Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте. Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах

Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
