Какой геотекстиль использовать под фундамент дома

Как укладывать геотекстиль под тротуарную плитку?

Геотекстиль из полиэфирных и пропиленовых нитей обладает высокой прочностью на разрыв, поэтому может выдерживать воздействие самых разных строительных и дренажных материалов. Поскольку особенность геосинтетики быстро была замечена специалистами в данной области, полимерные полотна распространились и стали укладываться во многие конструкции.

Сам геотекстиль имеет неоспоримые достоинства, главное использовать их с умом. В противном случае неправильное обращение может испортить весь эффект от нанесения геотекстиля.

Строгое соблюдение очередности слоев при укладке геотекстиля под тротуарную плитку — залог 100% успеха!

  1. Подготовительные работы заключаются в рытье земли под будущую взлетно-посадочную полосу. Здесь необходимо действовать лопатой и снимать целый слой земли по всей площади укладки тротуарной плитки. Выемка может иметь толщину до 10 см для получения достаточно ровной поверхности. Плотный геотекстиль впоследствии выравнивает мелкие неровности.
  2. На освободившейся поверхности создается песчаная подушка, которая создает необходимый слой для отвода воды. Толщина песчаного слоя до 5 см.
  3. Можно с двух сторон уложить первый слой геотекстиля, для чего просто засыпают всю поверхность подушки песком. При этом должно наблюдаться небольшое натяжение по длине. Поскольку материал поставляется рулонами полосами, стыки обрабатываются строительным шпателем или проклеиваются расплавленным битумом.
  4. Слой щебня от 4 до 5 см, через который вода будет хорошо стекать с тротуарной плитки.
  5. Второй слой геотекстиля укладывается по тем же правилам, что и первый. То есть в обязательном порядке соблюдайте и натяжение, и соединяйте полотно в стыках или выполняйте нахлест более 15 см. Такой подход позволяет избежать перемешивания слоев, а значит, плитка не будет проветриваться через некоторое время использования.
  6. Поверх геотекстиля следует уложить слой речного песка, чтобы закрепить его. Достаточно будет сформировать прослойку толщиной 4 см, это завершающий этап реализации так называемого сэндвича под отделку напольного покрытия.
  7. необходимо дать погоде стабилизироваться, чтобы все слои уплотнились, образуя как бы прочную и целостную систему субстрата.

Тогда можно сразу укладывать массивную тротуарную плитку. Качественная подготовка сэкономит время и деньги, так как прочную и аккуратную крышку легче установить на ровной поверхности.

Назначение геосинтетического материала при строительстве основания

Гидроизоляция строительных конструкций – один из важных элементов защиты зданий и сооружений от воздействия окружающей среды. Особого внимания в этом вопросе заслуживает гидроизоляция всех типов оснований, ведь контакт влаги с железобетоном или металлом непременно приводит к снижению эксплуатационных характеристик фундаментов.

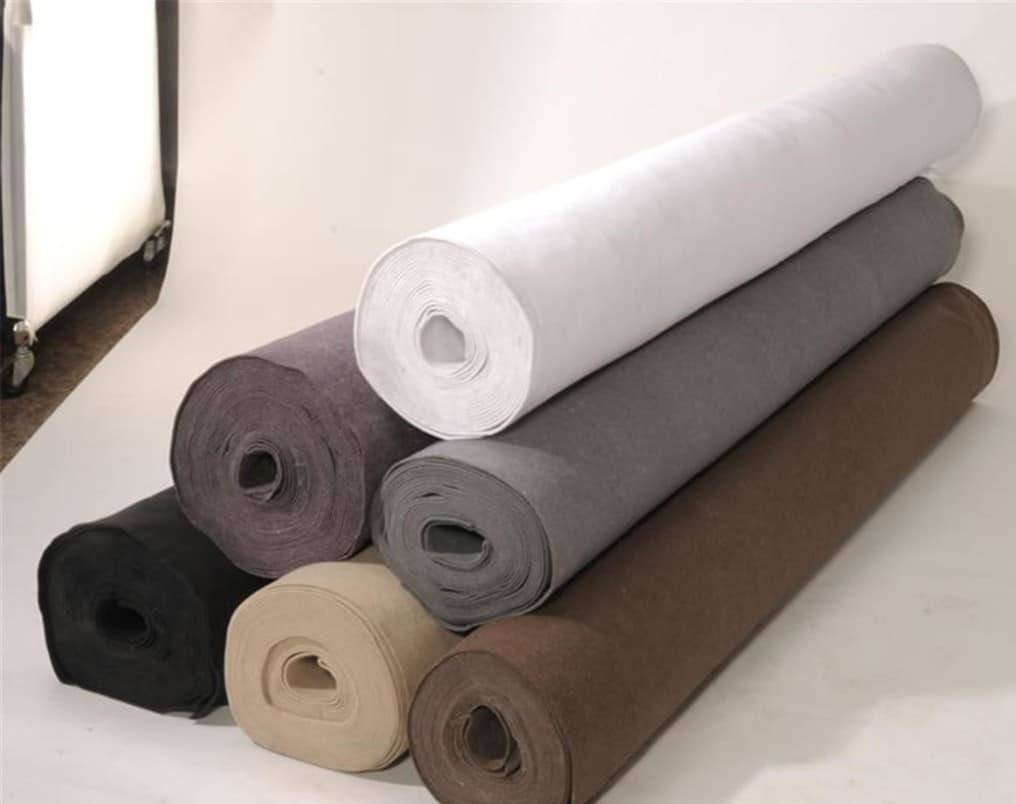

Геотекстиль – термически обработанное полотно из волокон полиэстера, которое обладает всеми необходимыми функциями, чтобы защитить подошву основания от воды и химических реакций.

Преимущественные характеристики материала:

  • отличается долговечностью (до 50 лет);

  • не впитывает почвенную влагу;
  • стойкий по отношению к температурным перепадам в диапазоне от –60 до +100 ос;
  • не повержен образованию грибка, плесени;
  • не дает прорастать корням растений;
  • защищает фундамент от грызунов;
  • экологически безопасное сырье.

Геотекстиль эффективен при строительстве плитного фундамента на различных грунтах:

  1. Песчаные, которые несмотря на высокую несущую способность и низкую степень пучения, отличаются проницаемостью для грунтовых вод.
  2. Глинистые – слишком подвижные, чтобы гарантировать стойкость конструкции, поэтому нуждаются в усилении.
  3. Заторфованные – представляют собой слишком слабое основание и в этом случае строителю необходимо воссоздать устойчивую опору.

Функции полотна

Назначение геотекстиля для плитного фундамента заключается в следующем:

  1. Армирование – делает основание конструкции упругим и одновременно отвечает за распределение нагрузок. Армирующий геотекстиль в несколько раз увеличивает несущую способность почвы под подошвой фундамента. Если на плите планируется строительство сложной конструкции с неравномерным давлением на основание, то имеет смысл использовать геотекстиль плотностью от 350 до 600 г/м2.
  2. Дренажирование – отводит грунтовые воды от подошвы фундамента, препятствуя проникновению влаги в структуру материалов над геотекстилем. Чтобы служить водоотводящим барьером, материал должен иметь плотность не ниже 200 г/м2.
  3. Разделение подушки и грунта – не дает развиваться процессу заиливания песка, а также перемешиваться различным материалам между собой. В результате подушка не теряет свои дренажные свойства и несущую способность в процессе эксплуатации.

Если дополнить геомембраной

Зачем нужна геомембрана? Геомембрана, в отличие от геотекстиля, образует полностью герметичное полотно. Она также находит применение в обустройстве фундаментов, особенно если он расположен на слабом, чрезмерно подвижном грунте. Кроме того, это экономичный способ гидроизоляции фундамента (по сравнению с обмазочно-рулонным способом).

Послойно схема работы с рулонными изолирующими материалами может выглядеть следующим образом:

  1. Плотный геотекстиль (600 /м2) укладывается в основание в качестве подкладки. Основная его функция в этом случае – защита геомембраны и сглаживание неровностей бетонной поверхности.
  2. Гидроизоляция из геомембраны – от 2 мм.
  3. Снова слой геотекстиля той же плотности для защиты.
  4. Сверху бетонный слой толщиной свыше 6 см.

Правила работы с геотканью и варианты ее замены

Применение геополотна помогает обустроить аккуратные и долговечные садовые дорожки и площадки. До того, как появился этот универсальный материал, технология строительства была стандартной. В грунте подготавливалось углубление по форме дорожки, в котором формировалась песчано-гравийная подушка; поверх нее укладывалось декоративное покрытие.

С появлением геоткани последовательность работ усложнилась ненамного, но при устройстве садовой дорожки с геотекстилем добавились следующие правила:

  • Геополотно укладывается только на подготовленную поверхность, выровненную и очищенную от мусора.
  • Технологически правильно стелить полотно на слой мелкого гравия (гальки). На практике геоткань чаще укладывают прямо на грунт; в этом случае рекомендуется использовать два или три слоя.

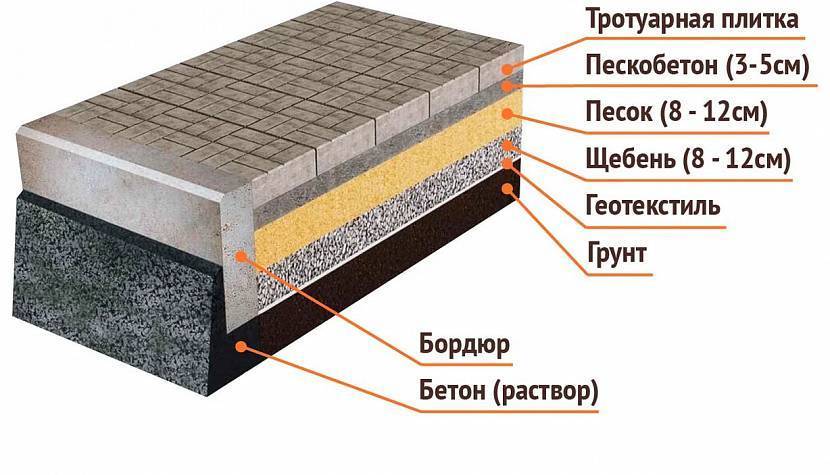

Порядок слоевИсточник images.ru.prom.st

  • Оптимальная глубина укладки полотна не превышает 35-40 см; сверху его засыпают песком. Если геоткань укладывалась на грунт, ее засыпают слоем щебневой отсыпки, а затем выравнивающим слоем песка. В обоих случаях пирог выстаивается три-четыре дня.
  • Геополотно обязательно берется с запасом в 10-15 см, поскольку при засыпке происходит его небольшая деформация по форме нижележащего слоя. После монтажа бордюра выступающие (лишние) края полотна обрезаются.

Если по каким-то причинам использование геополотна невозможно, вопрос, чем заменить геотекстиль для садовых дорожек, решается при помощи альтернативных материалов. В качестве заменителей (не обладающих всеми свойствами иглопробивного полотна) используются следующие материалы:

  • Дорнит. Разновидность дорожного геополотна, может стать качественной заменой геотекстилю. Часто используется для разделения слоев, что помогает сэкономить на песке и щебне.
  • Рубероид. Материал предназначен для гидроизоляции, но может защитить декоративный слой от проседания и деформации.
  • Металлическая сетка. Помогает упрочить плиточное покрытие, обладает хорошими армирующими свойствами.

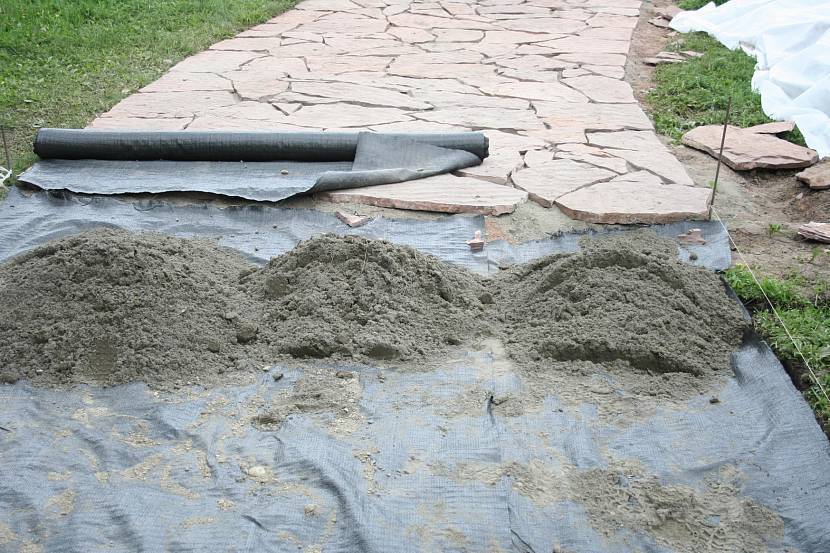

Мощение каменной дорожкиИсточник moezerno.ru

О трех функциях геотекстиля в следующем видео:

Применение на участке

Геотекстиль укладывается в подготовленные дорожные траншеи. Помогает укрепить дорожку и предотвращает оседание плитки, гравия, камня и других материалов.

Рассмотрим порядок работы.

  • В местах стыков необходимо создать нахлест не менее 15 см. Материал можно закрепить строительным степлером или пришить.
  • На первом этапе размечаются контуры и размеры будущей дорожки. По контурам выкапывается глубина 30-40 см.
  • Далее на уложенный геотекстильный материал насыпается мелкий щебень. Слой щебня должен быть 12-15 см, при этом его тщательно выравнивают.
  • Затем укладывается еще один слой геотекстиля. На полотно насыпается слой песка толщиной около 10 см.
  • Покрытие дорожки укладывается непосредственно на последний слой песка: камни, черепица, щебень, галька, боковая отделка.
  • На дно выкопанной траншеи укладывается небольшой слой песка, который следует хорошо выровнять. Затем на поверхность песчаного слоя наносится лист геотекстиля. Материал следует укладывать в траншею так, чтобы края полотна перекрывали откосы ниши примерно на 5-10 см.

Популярные виды отечественных материалов

Специалисты выделяют и советуют три вида полотен, производимых в нашей стране:

  • устойчивый к растяжению армированный «Стабитекс» из полиамида;
  • недорогой «Геоспан», с высокой прочностью;
  • упругий и устойчивый к механическим повреждениям «Дорнит».

Из этих торговых марок вы всегда сможете подобрать геотекстиль необходимой плотности и прочности.



Геотекстиль представляет собой рулонный стройматериал на основе полимеров, предназначенный для укрепления грунта, обеспечения дренажа и разделения строительных слоев. Его применение защищает основание зданий и продлевает их сроки эксплуатации, максимальный эффект наблюдается при настилании его на глинистые, плывущие или слабые грунты, почвы с высоким содержанием органики

Монтаж не представляет сложности, но требует выполнения ряда правил: важно выбрать марку нужной плотности, разворачивать его на ровной поверхности с нахлестом и фиксацией швов. Укладывать геополотно нужно на этапе земляных работ и подготовке к бетонированию

Описание материала, назначение и функции

Основу представляют полиэстровые, полиэфирные и пропиленовые волокна и их комбинации. В зависимости от способа изготовления различают тканые и нетканые полотна, последние, в свою очередь, разделяются на иглопробивные и прошедшие термообработку. Термоскрепленный геотекстиль считается самым прочным, при одинаковой плотности с другими марками он прослужит дольше. Все виды объединяет:

  • Способность выдерживать высокие механические нагрузки без разрыва и деформаций. Именно она позволяет геотекстилю защищать основание от корней растений.
  • Хорошая эластичность без потери прочностных свойств.
  • Высокая устойчивость к биологическим угрозам, щелочам, кислотам, и другим активным веществам.
  • Экологическая безопасность, отсутствие в составе токсинов.
  • Влагостойкость, пропускание влаги без накапливания. Благодаря этому свойству геотекстиль советуют укладывать в системах дренажа вокруг или под зданием: они защищают трубы от заиливания, не препятствуя движению воды.

Материал одновременно выполняет несколько функций, его рекомендуют купить при строительстве фундаментов на любых типах грунта за исключением скальных. В частности, его рекомендуют уложить с целью:

1. Армирования грунта. При необходимости усиления несущих способностей слоев почвы и снижения нагрузки на фундамент геотекстиль советуют укладывать по всему дну строительного котлована. При этом площадь настилаемого материала превышает размеры постройки (от 1 м и выше в каждую сторону)

С учетом последнего условия крайне важно выбрать вариант не только с нужной плотностью, но и правильно рассчитать его количество, настил впритык задачу армирования не выполняет

2. Дополнительной защиты от грунтовых вод и обустройства дренажа. Полотно геотекстиля свободно пропускает влагу, задерживая мелкие частицы ила, его настил вокруг щебня с помещенными внутри трубами предохраняет их и увеличивает эффективность водоотвода. Горизонтально развернутое по дну полотно при этом прерывает движение влаги по капиллярам, то есть снижает объем, поступающий к фундаменту. Не следует рассчитывать, что геотекстиль способен заменить полноценную рулонную гидроизоляцию, их функции разные, но защиту песчаных подушек или бетона от прямых потоков грунтовых вод он обеспечивает. Чем выше плотность марки, тем сильнее она будет.

3. Укладки разделительных и фильтрующих слоев. Размещение геотекстиля под песчаную подушку фундамента предотвращает ее размывание и заиливание, защищает ее от провалов в грунте. Также этот материал рекомендуют укладывать между песком и щебнем с целью избегания их смешивания, последнее особенно актуально при проведении трамбовки песка без виброоборудования.

№3. Плотность геотекстиля и сферы применения

Плотность – это важнейший параметр геотекстиля, от которого зависит степень эластичности и водопроницаемости. Выбирают плотность, исходя из типа почвы и целей выполняемых работ:

  • 17,3 г/м2 – пропускает воду и свет, используется для защиты семян от птиц путем настилания на поверхность грунта;
  • 42,6 г/м2 – используется при обустройстве теплиц и парников. Он, как и пленка, натягивается на каркас. Пропускает свет и воду;
  • 60 г/м2 – может быть использован в качестве фильтра при обустройстве дренажной системы, но чаще применяется в сельском и дачном хозяйстве как мера борьбы с сорняками. Им устилают поверхность земли, делают разрезы для культурных растений. За счет того, что материал пропускает влагу, необходимую корневой системе выращиваемого растения, но не пропускает солнечный свет, сорные травы не развиваются;
  • 100 г/м2 – подходит для использования при обустройстве прудов, клумб, декоративных склонов и для других ландшафтных работ;

  • 150-200 г/м2 – используется для разделения слоев при обустройстве дренажных систем, а также при строительстве фундаментов, тротуаров, бассейнов и других искусственных водоемов на дачном участке;
  • 250 г/м2 – подходит для строительства дорог и парковок для легковых авто;
  • 300 г/м2 – для дорог и стоянок грузового транспорта;
  • от 350 г/м2 – для железных дорог, загруженных автомагистралей, взлетных полос для небольших самолетов;
  • от 400 г/м2– для строительства взлетных полос в аэропортах международного значения.

В частном строительстве нет смысла использовать дорогой плотный материал – универсальным называют геотекстиль плотностью в 200 г/м2, которым и дренажную систему можно организовать, и большинство ландшафтных работ выполнить. В условиях нестабильных грунтов дренаж рекомендуют выполнять геотекстилем полностью 300 г/м2, а несложные ландшафтные работы можно произвести материалом с плотностью 100 г/м2.

Геотекстиль выпускается в рулонах шириной от 2 до 5,2 м с намоткой материала от 30 до 130 погонных метра. Выбирать следует, отталкиваясь от масштабности проводимых работ, чтобы оставалось как можно меньше отходов. Упаковывают рулоны в черную полиэтиленовую пленку с защитой от ультрафиолетовых лучей – ее целостность крайне важна.

Как укладывать геотекстиль под фундамент?

Первоочередной обязанностью застройщика перед проектировкой будущего здания является определение свойств почвы под объектом. Общеизвестно, что надежным основанием могут быть только скальные грунты. В этом случае использовать геотекстиль необязательно. Другое дело, когда почва содержит большой процент органики или состоит из осадочных пород.

Каждый из таких видов почв имеет свои недостатки для возведения зданий. Глинистый грунт не способен выдерживать большие нагрузки, песчаный нуждается в дополнительной защите от грунтовых вод, а торфяной вообще не может использоваться при строительстве в качестве надежного основания. Именно в такой ситуации и будут полезны положительные качества геотекстиля.

Структура и основные преимущества геотекстиля

Все свойства этого материала обуславливаются его составом и структурой. Геотекстильное полотно делится на 2 вида – тканое и нетканое. Оно состоит из полипропиленовых (иногда полиэфирных) мононитей.

Производят его следующими способами:

  • Иглопробивным.
  • Термоскрепленным.
  • Гидроскрепленным.

Среди основных преимуществ геотекстиля можно выделить:

  • Большой срок эксплуатации (от 25 лет).
  • Возможность использования при экстремальных температурах.
  • Высокую экологичность.
  • Отличную устойчивость перед воздействием агрессивной внешней среды.
  • Прекрасную водопропускную способность.
  • Отменную упругость и прочность.
  • Предотвращение заливания.
  • Разделение слоев различных стройматериалов.

Геотекстиль при обустройстве фундамента

Благодаря всем своим вышеперечисленным свойствам геотекстильное полотно нашло широкое применение в строительстве. Оно используется при возведении автомобильных дорог и железнодорожного полотна, тротуаров и взлетно-посадочных площадок. Конечно же, применяют этот материал и при строительстве жилых зданий и промышленных объектов.

До недавнего времени для этого процесса советовали выбирать качественный иглопробивной геотекстиль, произведенный с помощью полипропиленовых нитей, однако сейчас его все больше вытесняет гидроскрепленный материал. Он производится таким же способом, как и иглопробивной, только вместо игл используются тончайшие струи воды, которые подаются под высоким давлением.

Это полотно подойдет при возведении блочного, свайного, ленточного фундамента. Оно станет надежным фильтром, который будет препятствовать заливанию и усилит грунт. Геотекстиль позволит добиться перераспределения нагрузки в пользу увеличения несущей способности плиты основания. Также он нужен для того, чтобы избежать смешивания слоев щебня и песка между собой и образования провалов в почве.

Правильно будет укладывать геотекстиль на дно вырытого под основание котлована.

При необходимости механического усиления фундамента, геотекстильное полотно следует уложить таким образом, чтобы его площадь превышала площадь будущего объекта. Геотекстиль должен простираться от стен здания, не менее, чем на метр.

Важно помнить, что несоблюдение этой нормы приведет к невозможности усиления грунта геотекстилем

Рекомендуемые марки геотекстиля

  • Для защиты фундамента от грунтовых вод лучше всего использовать термофиксированный геотексиль-200.
  • При необходимости создания распределяющей нагрузки целесообразно применять тканое или термофиксированное геотекстильное полотно плотностью от 350 до 600 гр./кв.м (привести более конкретную марку нельзя, все зависит от материалов, использующихся при строительстве, и свойств почвы).

Геотекстиль для укладки брусчатки

На сегодняшний день тротуарная плитка или брусчатка стали основными материалами для оформления тротуаров, площадей, улиц, дорог, придомовых территорий и других поверхностей. Разнообразие брусчатки, которую предлагают производители огромное. Она

Технология укладки геотекстильного полотна

Раньше, когда на строительном рынке не было изобилия материалов, люди, проживающие в частных домах, зависели от капитального ремонта, который мог повторяться все чаще и чаще. С пополнением рынка различными товарами, которые дают возможность

Плюсы и минусы использования геоткани

Геотекстиль — это материал, похожий на ткань, но с другой структурой. Не путайте с георешеткой, изделия различаются по форме и составу, хотя назначение одинаковое. Товар обладает множеством положительных качеств:

  • много типов;
  • небольшой вес;
  • приемлемая цена;
  • легкий транспорт;
  • устойчивость к повреждениям.
  • не оказывает вредного воздействия на почву;
  • способность пропускать воздух;
  • простой стиль;
  • компактный размер;

Еще одно преимущество геотекстиля (спанбонда) в том, что он не дает прорастать сорнякам. Поэтому трассы всегда остаются в идеальном состоянии.

Однако у этого покрытия есть и недостатки:

  • пониженная устойчивость к ультрафиолетовому излучению;
  • повышенная стоимость некоторых видов.

Укладка геотекстиля

Правильная укладка геотекстиля для фундамента осуществляется в несколько несложных шагов:

  1. Подготавливается грунт: удаляется весь мусор, поверхность выравнивается и уплотняется.
  2. Рулоны с геотекстилем распределяют, натягивая так, чтобы не было складок. Полосы укладывают не стык в стык, а внахлест – не меньше 15 см, а на подвижных грунтах – 30 см. Если стыки будут соединяться термически, то достаточно 10 см нахлеста.
  3. Стыки свариваются, либо скрепляются скобами (металлическими или пластиковыми). Соединение прошивкой дает высокую прочность, но и требует большого расхода геотекстильного материала, так как ширина нахлеста может достигать 50 см.
  4. Когда полотно уложено оно засыпается щебнем, песком, грунтом. Распределяют гусеничным трактором.
  5. Тщательно уплотнить. Метод уплотнения зависит от материала засыпки, например, щебень трамбуется катками на пневматических шинах. Пока поверхность не уплотнена, пересекать ее на транспорте запрещено.

Геотекстиль под песчаную подушку фундамента

Закладка фундамента представляет собой один из наиболее значимых моментов строительства любого типа зданий и сооружения. Нередко постройки возводятся на слабых грунтах, из-за чего фундамент может осесть или вовсе полностью разрушиться

В подобных ситуациях особенно пристальное внимание должно быть уделено не только укреплению основания, но и его гидроизоляции

Если коснуться вопроса, какой тип геотекстиля лучше выбрать, найти ответ окажется не так просто, как может показаться на первый взгляд.

Тема в разделе » Фундаменты «, создана пользователем Smocker , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой.

Дело в том, что геоткань может отличаться по своим прочностным характеристикам. И применение той или иной разновидности материала зависит от особенностей грунта, на котором производится строительство. Не меньшее значение имеет и давление, которое по окончании строительства будет оказываться на геотекстиль. Чтобы не ошибиться и выбрать корректную геоткань для ленточного фундамента или основания под плиту, рекомендуется воспользоваться помощью грамотных специалистов.

Например, можно обратиться за помощью к сотрудникам компании, в которой приобретается гидроизоляционный материал. И именно благодаря описанным характеристикам, применение геоткани имеет широкую сферу. Материал изготавливается в двух основных исполнениях:. Применение термоскрепленного геотекстиля позволяет не допустить вымывание материала, в то время, как иглопробивная термоткань отличается высокой способностью к фильтрации.

Обе разновидности нетканого полотна имеют высокую эластичность, что позволяет укладывать их с минимальными усилиями и временными затратами. Что касается тканого полотна, на его свойства во многом влияет тот факт, какой конкретно полимер применялся для создания нитей, и какой способ плетения был применен. Основными преимуществами, которыми обладает такая геоткань, являются высокая прочность на разрыв и возможность укрепления грунта.

Применение и производство вязаного геотекстиля осуществляется только на территории нашей страны. И именно поэтому использовать данный материал оказывается особенно экономично.

Как уложить геотекстиль под фундамент

Единственный минус вязально-прошивной геоткани заключается в том, что она легко распускается в случае повреждения участка. Но если работать с материалом аккуратно, проблем не возникнет. А сам геотекстиль отлично справится как с укреплением основания здания, так и с распределением нагрузок.

Отвечая на вопрос, зачем нужен геотекстиль при устройстве фундамента под плиту как и любого иного типа основания , следует вспомнить о выполняемых им функциях:. В результате благодаря использованию геоткани, основание под фундамент получается особенно плотным и надежным.

При возведении строений на склонах или на слабых неустойчивых грунтах очень часто возникает необходимость укрепления грунта.

Требования, которые выдвигаются при выборе геоткани для дренажной системы

Дренаж с помощью геотекстиля

Те работы, которые будут производиться с геотканевым материалом, влияют на его выбор. В нем должны сочетаться именно те характеристики, которые необходимы именно тому или иному процессу. Главным критерием при выборе геотекстиля является его плотность. Для разного вида работ этот показатель свой.

Например, в создании системы дренажа берутся изделия с размерами плотности от 200 до 300 г/м3, а для создания ландшафтного дизайна хватит и 100 г/м3.

В чем заключается роль геоткани в монтаже дренажа? Главными показателями являются:

  • Предотвращение почвенного проседания;
  • Рассеивание щебенки в воду;
  • Заиливание труб для дренажа.

Для того чтобы без препятствий отвести грунтовые воды, применяют то изделие, которое произведено из первичного вещества. Признак того, что геосинтетическое волокно высокого качества – это белейший цвет. Обёртывают дренажные трубы геотекстилем самой меньшей толщины и самой большей способности к пропусканию воды. Его прочность должна быть максимальной. Важен также и диаметр труб, которые необходимо обернуть.

Стоит такой геотканевый продукт недорого и не стоит думать, что это плохое изделие

Поскольку цена в этом вопросе не самый главный аргумент, то обращать внимание стоит лишь на качественные характеристики

Как правильно укладывать

Разобравшись на начальном этапе, зачем укладывать дорнит под фундаментную подушку, в дренажный слой, необходимо сделать это правильно. Геотекстиль укладывается непосредственно на грунт, края отгибают, чтобы позже обернуть ими дренажный слой. Под подошвой фундамента в этом нет необходимости.

Монтаж под фундаментную подушку

Для укрепления грунта под подошвой фундамента укладка геотекстиля производится по технологии:

  • раскатывание рулона по дну траншеи, котлована;
  • сшивание степлером или специальной машинкой по мере необходимости (для котлованов);
  • запуск за периметр ленточного, плитного фундамента на 40 – 60 см.

Внимание! Ширина подстилающего слоя минимум вдвое больше размера подошвы ленты. Полотно дорнита можно расстелить еще шире, чтобы гарантированно предотвратить проседание нерудного материала под несущими конструкциями

Укладка дренов

Дублирующее обертывание труб, материала природного фильтра вокруг них дорнитом позволяет повысить ресурс коммуникаций. В результате чего дренажные свойства конструкции практически не снижаются в процессе эксплуатации. При монтаже дренажной системы используется технология:

  • геотекстиль укладывается на дно дренажной траншеи;
  • полотно заводится на боковые стены траншеи;
  • засыпается, трамбуется 10 см слоем щебня;
  • устанавливаются дрены;
  • засыпаются трубы по бокам, сверху 10 см слоем природного фильтра;
  • конструкция укрывается оставшимися краями геотекстиля.

Схема пристенного дренажа фундамента.

Дренажная канализация необходима для ликвидации вспучивания грунтов возле фундамента. Сухая глина не может увеличиться в объеме, бетонные конструкции не намокают.

Защита теплоизоляции

Слоем геотекстиля часто защищают приклеенный на наружные грани ленточного фундамента пенополистирол, чтобы не повредить его во время обратной засыпки. Технология позволяет частично избавиться от выдергивающих нагрузок сил пучения. При увеличении объема грунт проскальзывает по нетканому материалу или приподнимает его вверх, не причиняя вреда утеплителю.

Основным нюансом является выбор производителя, характеристик материала. Укладка дорнита сложностей не представляет, ошибок на этом этапе практически не бывает.

Назначение геотекстиля под подстилающим слоем

В отличие от отмостки, дорожки и стоянки загородного участка снизу не утепляются. При строительстве срезается пахотный слой и заменяется нерудным материалом почва на глубину максимум 0,5 м. Силы пучения никуда не исчезают, грунты могут периодически увеличиваться в объеме неравномерно.

Из-за морозного вспучивания и эксплуатационных нагрузок происходит взаимное перемешивание материалов подстилающего слоя (щебень и песок) с почвой под ними. Даже после удаления пахотного слоя остается вероятность прорастания сорной травы из нижних слоев почвы участка. Внутри слоя нерудного материала (щебня, песка) нет армирующего слоя, при интенсивном движении на стоянке возникает колея, брусчатка теряет эстетическую ценность.

Все указанные проблемы геотекстиль для тротуарной плитки решает комплексно:

  • армирование – за счет плотной структуры геоткани и относительно небольших вертикальных усилий от пешеходного трафика и передвижения легковых авто нагрузки распределяются равномерно, нет колеи и проседания брусчатки на отдельных участках;

Дорнит в качестве армирующего слоя.

Садоводы применяют геоткань для защиты грядок от сорняков.

Кроме этого индивидуальному застройщику необходимо учесть следующие нюансы:

  • несмотря на то, что фигурные элементы мощения (общее название тротуарной плитки и брусчатки) выполнены из бетона, конструкция в принципе не является стяжкой или плитой;
  • между отдельными элементами остаются швы, заполняемые водопроницаемым материалом с высокими дренажными свойствами (кварцевый или карьерный промытый песок);
  • поэтому часть стоков отводится с поверхности тротуарного покрытия в лотки и дождеприемники ливневки, а небольшое количество дождевых и талых вод проникает под плитку;

Водопроницаемость геоткани позволяет использовать ее в дренажных системах.

Таким образом, если положить под подстилающим слоем полотно, обладающее гидроизоляционными или пароизоляционными свойствами (мембраны, рулонные битумные материалы и пленки), то вода останется внутри пирога тротуарного покрытия, замерзнет зимой, вспучится и нарушит плоскостность брусчатки на отдельных участках.

Поэтому в качестве разделительного слоя можно использовать материалы, обладающие следующими свойствами:

  • дренаж – вода должна беспрепятственно просачиваться сквозь ткань в грунт;
  • плотность – минимум 150 г/м², чтобы материал не порвался расположенным поверх него щебнем или песком;
  • структура волокон – текстиль должен быть изготовлен по технологии переплетения волокон или иглопробивным способом, нетканый геотекстиль и Дорнит для этих целей непригодны.

Правила укладки под фундамент

При укладке геотекстиля под фундамент, полотна раскатываются и нарезаются в заданную длину. Если надо застелить котлован, длина отрезка определяется суммой длины дна и высоты двух откосов, с запасом 30-40 см с каждой стороны. В траншеях геотекстиль настилают перпендикулярно осевой линии.

  • Перед началом укладки геотекстиля производится планировка участка, удаление с него крупных камней, кустарников и растительного слоя. Рытвины и канавы засыпаются грунтом.
  • При укладке полотна хорошо распрямляют и слегка натягивают, чтобы не образовывались перекосы и складки. Наращивается разделительный слой по бокам, с перехлёстами полотен минимум на 50 см.
  • Непосредственно по геотекстилю не должна перемещаться никакая строительная техника. После того, как материал расстелен, поверх него насыпается слой песка и подвергается уплотнению.

Уплотняемая песчаная подушка поверх геотекстиля

Если необходимо сделать второй слой насыпи – например, щебневый (обычно выполняется при высоком УГВ), по краям оставляют свободные концы длиной до 2-х метров, чтобы можно было сделать обратный загиб и устроить ещё один разделительный слой. Его так же расстилают и хорошо натягивают крюками. Затем пригружают сначала небольшими порциями песка или щебня (не более 0,5 м³) с шагом 2-3 м, а потом уже производят отсыпку полностью на нужную толщину.

Система дренажа и отмостка

Фундамент любого здания должен быть защищён от проникновения под него воды – и не только грунтовой, но и атмосферной. Отвод осадков осуществляется благодаря отмостке с уклоном от стены, обеспечивающим самостоятельный отток воды. Под ней, как и под самим фундаментом, есть противопучинистая отсыпка, которая так же отделяется от материкового грунта геотекстилем.

  • В условиях близкого расположения грунтовых вод, фундамент приходится защищать от намокания снизу. Меры могут приниматься разные, в зависимости от конкретной обстановки, но чаще всего выполняется пластовый дренаж в совокупности с пристенным.
  • Пластовым дренажом называют фильтрующее поле из крупнофракционного материала (гальки, щебня, пеностекла) под домом.
  • Пристенный дренаж – это трубы с перфорацией (дрены), через которые поднявшаяся из грунта вода может направляться в накопитель или канализацию. Дрены располагают чуть ниже подошвы фундамента по периметру, во избежание заиливания они так же заворачиваются в геотекстиль.

    Схема дренажа фундамента дома

  • Работа по строительству фундамента начинается с устройства дренажного пласта. Его площадь должна с каждой стороны превышать на 80-100 см площадь дома в плане. Высота засыпки в уплотнённом виде – не менее 30 см.
  • Даже если фундамент ленточный, при необходимости дренирования котлован может быть выкопан под всем домом, ведь в защите от влаги нуждаются и полы первого этажа. Такой вариант называется площадным дренажом. Если же он выполняется только под фундаментной лентой, дренаж именуется линейным.
  • В площадном варианте котлован полностью выстилается геотекстилем, после чего производится отсыпка дренирующего материала. Допустим, это один слой щебня. При его утрамбовке делается небольшой уклон по краям, в сторону будущих дренажных траншей.
  • Их отрывают прямо в толще щебневого пласта, устраивая на дне подобие лотков из втрамбованного в грунт камня. На подготовленное таким образом основание настилают геотекстиль, укладывают дрены и обсыпают их керамзитом или гранулированным пеностеклом.

Края геосинтетических полотен заворачивают с нахлёстом. Затем насыпают сверху щебень так, чтобы трубы были полностью скрыты в толще дренажного пласта.

Технология укладки и закрепления

При классической технологии строительстве дорожек и площадок из тротуарной плитки геотекстиль укладывают дважды. Первый раз — на дно утрамбованной траншеи, выкопанной под устройство основания:

  • первоначально грунт снимается на необходимую глубину и выравнивается;
  • на дно траншеи подсыпается песок толщиной слоя в 2-3 см;
  • поверхность тщательно утрамбовывается;
  • вдоль траншеи на дно укладывается необходимое количество полотен геоткани, расположенных параллельно, с напуском друг на друга и заворотом на стенки;
  • ширина напуска параллельных полотен — 15-25 см, заворот на стенки, в зависимости от глубины траншеи, — 25-30 см;
  • фиксация полотен осуществляется при помощи металлических скоб или спайкой (для полиэтилена и полиэфирных полимеров) при помощи промышленного фена или паяльной горелки.

Если вы выполняете эту работу впервые, то попробуйте сделать спайку феном на двух небольших кусках ткани, и только потом приступайте к соединению больших полотен. Допускается продольное и поперечное соединение при помощи профессионального степлера с последующей проклейкой швов горячим битумным материалом.

Схема основания под тротуарную плитку с использованием геотекстиля.

После закрепления геотекстиля по дну траншеи, на него подсыпают слой песка 2-3 см, и только после этого засыпают дренажный слой щебня. Песок необходим для того, чтобы острые края камней не смогли случайно пробить полотно при последующей трамбовке. Также тонкий слой песка необходим и по верху дренажа, где будет уложен второй слой геоткани.

Второй слой полотна укладывается поверх дренажа для того, чтобы песок из подстилающей подушки не промывался под воздействием влаги вниз. Его выстилают после установки бордюрного камня с небольшим напуском по сторонам.

Фиксация укрепляющего материала осуществляется аналогично первому слою, однако металлические скобы требуются большей длины. После укладки геотекстиля под садовую дорожку, на него выстилается песчаная или цементно-песчаная подушка для последующей укладки плиточного тротуарного покрытия. Все насыпные слои должны быть хорошо утрамбованы.

Фото основания по слоям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
