Геотермальное отопление своими руками: отзывы, оборудование, стоимость, принцип работы

3 Монтаж и виды систем

Главное условие успешной работы гидротермальной установки — это температура естественной среды, где будут располагаться магистрали. Она не должна быть ниже 7 градусов. Чтобы получить такой температурный режим, трубопровод укладывается под грунт. В некоторых случаях основной средой может быть река или озеро. Чтобы достичь хороших температурных показателей, необходимо выполнить следующие этапы:

  1. 1. Расчёт оптимальной мощности. Следует определиться, будет геотермальное отопление основным или дополнительным. Исходя из этого рассчитывается номинальная мощность устройства.
  2. 2. Анализ состава почвы и глубины её промерзания. От этих расчётов зависит то, насколько глубоко будет расположен первичный контур труб.
  3. 3. Определение места расположения теплового насоса. Чтобы минимизировать теплопотери, насос рекомендуется устанавливать в отдельном специально обустроенном помещении. Это может быть подвал или сельскохозяйственная постройка. Температура воздуха в нём не должна опускаться ниже 14 градусов.

Существуют следующие варианты монтажа трубопровода:

  • горизонтальный;
  • вертикальный;
  • комбинированный.

Каждый из них имеет свои особенности. Перед тем как определиться с видом монтажа, следует изучить их преимущества и недостатки.

Классификация по конструкционному типу

По виду:

однотрубная. Такая система отопления подойдет для загородного дома площадью до 100 м 2. Труба укладывается по периметру помещения, а от нее ответвляется необходимое количество радиаторов;

двухтрубная. Такая система отопления подойдет для загородных домов площадью свыше 100 м 2. К радиатору подводятся две трубы – одна служит для приведения, а вторая – для отведения теплоносителя.

По способу подачи воды:

естественная. Теплоноситель движется по трубам за счет увеличения или уменьшения плотности в зависимости от температуры;

принудительная. Нагретый до необходимой температуры теплоноситель направляется к радиаторам, где отдает свою энергию, охлаждается и вновь поступает в котел для нагревания.

По способу прокладки труб:

открытый. Производится в загородных домах с деревянными перекрытиями при помощи специальных крепежных клипс;

скрытый. Производится внутри стен дома либо в стяжке пола.

По способу подводки труб:

плинтусный. Трубы устанавливаются внизу вдоль стен в пластиковом коробе;

коллекторный. Трубы от котла прокладываются к радиаторам под полом. Для работы данной системы отопления необходимо установить .

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

Схема устройства геотермального отопления в частном доме

Бивалентные отопительные котлы

Большой популярностью сегодня пользуются универсальные бивалентные схемы отопления, позволяющие параллельно использовать два источника тепла для обогрева частного дома. Применяемое оборудование отличается функциональностью, обеспечивая оптимальный нагрев дома при экстремальных похолоданиях.

Геотермальное отопление дома. Стоимость под ключ:

В бивалентных системах одновременно с тепловым геотермальным насосом используются дополнительные газовые или электрические котлы, а вся работа таких устройств полностью контролируется автоматикой. Блок управления, анализируя данные с внешних температурных датчиков, включает или отключает дополнительный электрокотёл, обеспечивая максимально возможную эффективность обогрева и создание в доме оптимальных условий для проживания.

Геотермальное отопление дома — это перспективная технология, которая обеспечивает максимальную эффективность отопления загородных строений, сокращая расходы домовладельцев на оплату коммунальных услуг. Большой популярностью сегодня пользуется скважинный вариант прокладки наружного контура, что позволяет несколько уменьшить расходы на обустройство системы обогрева, гарантируя ее максимальную эффективность.

Схемы геотермальных систем отопления

Существует 3 схемы обустройства геотермального отопления, но все эти варианты требуют, чтобы площадь внешнего контура была минимум в 2,5 раза больше отапливаемой площади дома.

ИллюстрацииРекомендации

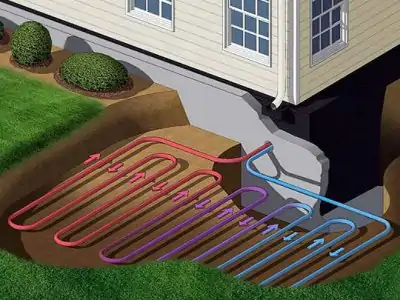

Горизонтальная закладка.

По этой схеме рядом с домом выкапывается котлован глубиной ниже точки промерзания хотя бы на 1,5–2 м, а площадь котлована должна в 2,5 раза превышать площадь дома.

Вот и представьте, для большей части России под дом в 100 м² нужно копать котлован площадью в 250 м² и глубиной от 3 м.

Подводный вариант.

В теории этот вариант намного легче. Смысл в том, что на дно водоема укладывается внешний контур и нагревается от воды.

  • Но водоем нужен глубокий от 4 м, чтобы в самые лютые морозы контур был под водой, а не во льду;
  • Дом должен стоять не далее 100 м от водоема, плюс от воды и до дома контур нужно утеплять;
  • Нет гарантии, что какой-нибудь рыбак не порвет вашу систему.
Скважины.

На мой взгляд, скважинный вариант самый лучший. Вы один раз нанимаете бригаду бурильщиков, и они обустраивают нужное количество скважин, причем довольно быстро и рядом с домом.

Существенным плюсом здесь выступает еще и то, что на больших глубинах температура земли выше, а значит, система будет намного эффективней.

Что такое геотермальное отопление?

Это тепло, добываемое из земли или воды. На определенных глубинах грунта сохраняется плюсовая постоянная температура, причем перепадов не бывает даже в лютые морозы, то же самое с водой. Задача человека взять тепло из земли или воды, отправив его на обеспечение комфорта в жилых комнатах.

Геотермальное отопление представляет собой обычный холодильник, но наоборот – система вырабатывает не холод, а тепло. Алгоритм насоса выстроен на передаче тепла от источника с небольшим потенциалом тепловой энергии к теплоносителю, а грунт или вода выступают активными источниками тепла.

Преимущества и недостатки системы

Геотермальное отопление обладает рядом преимуществ:

  1. Выделение тепловой энергии во много раз превышает затраты на электричество, потребляемое насосом.
  2. Экологическая чистота и безопасность. Система не выделяет вредных веществ, нет выбросов, шлака после сгорания топлива.
  3. Не нужно закупать топливо, газ, вся работа конструкции выстроена без применения химических и иных веществ, поэтому отопление теплом земли или воды считается самым безопасным.
  4. При соблюдении технологии монтажа, эксплуатации, оборудование и вся система отопления прослужит без технической поддержки минимум 50 лет.
  5. Тепловой насос работает бесшумно, нет акустических эффектов.

Максимальная экономическая выгода достигается отсутствием дополнительных вложений. Пользователю нужно один раз закупить все оборудование, настроить конструкцию и больше не придется вмешиваться в работу системы. Дополнительным преимуществом является расположение всех элементов вне строения – отопление из земли или воды не требует размещения в доме габаритных установок, поэтому способ добычи и подачи тепла подходит для домов любого размера.

Недостатком считается большой объем разовых затрат на покупку оборудования, установку и запуск системы в работу. Для формирования конструкции требуется насос, некоторое количество материалов, монтаж наружного коллектора и внутреннего контура.

Воздушные коллекторы

Подземное теплоснабжение приватного дома можно осуществить и при помощи воздушных коллекторов. Это весьма простой способ отопления воздушного типа в приватном доме в сравнении с 2-мя предыдущими.

Чтобы подогреть воздух в помещении до оптимальной температуры, требуется некоторое количество тепла. Чем ниже первоначальная температура, тем выше расходы. При помощи системы вентиляции и тепла, полученного из грунта, можно бесплатно увеличить температуру воздуха в доме. Обогрев теплом земли в таком случае происходит очень просто.

Для организации отопительные системы необходимо:

  • вывести забор воздуха вентиляции пониже уровня грунтового промерзания;
  • провести выгнутый, прямой или многотрубный коллектор при помощи обыкновенных труб канализации (форма подбирается в зависимости от участка, на каждый метр квадратный площади дома должно приходиться 1,5 метра коллектора);
  • выполнить воздухоотвод на дальнем от дома конце коллектора, выведя трубу на высоту минимум 1,5 метров от земли и оборудовав ее зонтом-дефлектором (конечно, воздушный приток в дом будет принудительным.

В данном случае земляное теплоснабжение не сумеет полностью обеспечить дом теплом.

Все таки, оно позволяет осуществить две идеи:

  1. Поступающий через вентиляцию воздух можно нагревать любым обогревательным прибором (газовым, соляровым, электрическим и др.) и потом разводить по комнатам при помощи вентканалов. Полностью бесплатным подобное отопление от земли не будет, но все таки расходы уменьшатся: разогреваться станет не холодный воздух с улицы, а тот, который уже прогрет приблизительно до +10 градусов. Достаточно хорошо можно сэкономить, если зимы в регионе холодные.
  2. Нагретый при помощи тепла земли воздух можно применять для обдува внешнего блока привычного кондиционера или теплового насоса типа «воздух-воздух». Любое устройство данного класса сумеет хорошо работать при температуре примерно +10 градусов. Сложность реализации заключается лишь в обеспечении необходимого потока воздуха. В результате воздух нагревается теплом грунта, поступает к тепловому насосу и отводится за пределы дома.

Теплоснабжение теплом земли – хорошая замена обычным способам обогревания, но сейчас оно не считается широко популярным (прочтите также: «Альтернативное теплоснабжение приватного дома — выбор очень большой»). Связано это, как правило, со сложностью процесса установки и большими первыми затратами. Прекрасным вариантом считается бурение колодцев и расположение в них труб, но обходится система такого типа отопления очень дорого. С другой стороны, это дает возможность обогревать дом, пользуясь бесплатным тепловым источником.

Также нужно всегда помнить про то, что подобный вариант теплоснабжения является чистым в экологическом плане и очень эффективным, потому как температура почвы на глубине более десяти метров остается постоянной. Видео про то, как применить тепло земли для отапливания дома:

Минусы и недостатки системы геотермального отопления

Земные недра – известный с древнейших времен источник тепла. На глубине 6 метров от поверхности грунта начинается область стабильной температуры, которая круглогодично равняется средней годовой температуре атмосферы региона (примерно +15 ⁰С в умеренной климатической зоне). Поговорим про минусы геотермального отопления.

Сегодня тепло Земных недр активно используется для организации геотермального отопления.

Разумеется, несмотря на неиссякаемость тепловой энергии грунта, организация геотермального отопления сопряжена со множественными сложностями, как технического, так и экономического характера.

С точки зрения финансовой выгоды, установка геотермальной системы уступает традиционному твердотопливному, газовому и электрическому обогреву.

Главные недостатки геотермального отопления

1. Необходимость электрической энергии. Простейшая геотермальная система требует для получения 4 (кВт) тепловой энергии не менее 1 (кВт) электричества.

Забор тепла от грунта не происходит сам по себе. Для теплообмена обязательно и непременно используется насос. Случись что с электросетью, отопительный контур сразу перестанет обеспечивать объект теплом, так как тепловой насос остановится без электропитания.

2. Низкий уровень теплоотдачи. Традиционная горизонтальная система геотермального отопления, которая уходит под землю на глубину 15-30 метров, обеспечивает лишь 40 (Вт) тепловой энергии с каждого погонного метра подземной магистрали.

Для получения 4 (кВт) тепловой энергии нужно задействовать не менее 100 (м) трубопроводного контура. Если же планируется отапливать объект общей площадью 250 (м2) (высота потолка 2,5-3 метра), нужно задействовать систему отопления мощностью не менее 27,5 (кВт). Для работы такого оборудования понадобится минимум 688 метров погонных подземного трубопровода.

Это далеко не все недостатки геотермального теплового насоса.

3. Ограниченная сфера применения. Геотермальное отопление возможно установить далеко не на каждом объекте. К примеру, отапливать отдельную квартиру в многоэтажке или какой-нибудь магазин в центральных районах города точно не получится. Разрабатывать грунт на территории густонаселенных жилмассивов вряд ли кто-то разрешит.

Другое дело, если геотермальное отопление организовывается на территории жилищного объекта из частного сектора или для какого-нибудь предприятия на окраине города.

4. Высокая стоимость установки геотермального отопления. Само оборудование для организации геотермального отопления стоит минимум в 10 раз дороже аналогичной по мощности газовой техники.

Но покупка оборудования является далеко не полной статьей расходов. В сумму установки геотермального отопления нужно дополнительно включить расходы на создание и обустройство подземных коммуникаций. Не нужно забывать и про пусконаладочные работы, а также обслуживание.

Геотермальное отопление обходится очень дорого.

5. Длительная окупаемость. Срок окупаемости среднестатистической геотермальной системы во многом превышает 10-15 лет. Большой срок окупаемости обусловлен высокой стоимостью оборудования и монтажа коммуникаций.

Для сравнения, традиционный бытовой газовый котел мощностью до 12 (кВт) окупается в среднем за 5 лет.

Вывод

Конечно, минусы данного типа отопления хорошенько компенсируются преимуществами геотермальных систем. Стоит отметить, что геотермальное отопление не наносит вреда экологии. Если вы приверженец “зеленой энергетики” и не сильно ограничены в бюджете, то грех не использовать геотермальную энергию.

Как работает геотермальное отопление ?

Главным элементом подобного рода системы считается тепловой насос. Принцип его работы основывается на цикле Карно. Холодный теплоноситель, расположенный в геотермальном контуре, превращается с его помощью в нагретый до 50 градусов носитель тепловой энергии.

Вводное видео

https://youtube.com/watch?v=farkiGqTy3s

Обратите внимание! Коэффициент полезного действия такой системы может достигать 450 процентов!

Более того, тепловой насос имеет достаточно высокий рабочий потенциал – до сотни часов безостановочной работы перед каждым капитальным ремонтом.

Характерно то, что больше пятидесяти градусов для максимальной эффективности и не требуется. Это является причиной того, что в роли тепловых элементов целесообразней использовать систему теплый пол либо обогрев помещения посредством воздуха, так как привычное для нас радиаторное отопление едва ли можно считать наиболее подходящим для подобных систем.

В итоге мы получаем следующее: на каждый потраченный киловатт электроэнергии приходится порядка 4-4,5 киловатт энергии тепловой, что можно считать отличной возможностью сэкономить, особенно если принимать во внимание тот факт, что стоимость теплоносителей постоянно возрастает

Тепловые насосы

Это устройства для переноса тепловой энергии от источника к теплоносителю. Сама по себе идея теплонасосной системы не нова, ее предложил лорд Кельвин еще в 1852 г.

Принцип работы: геотермальный тепловой насос забирает тепло из окружающей среды и передает ее в систему отопления. Системы также могут работать и для охлаждения зданий.

Принцип работы теплового насоса

Различают насосы с открытым и закрытым циклом. В первом случае установки забирают воду из подземного потока, передают в систему обогрева, отбирают тепловую энергию и возвращают к месту забора. Во втором – по специальным трубам в водоеме прокачивается теплоноситель, который передает/забирает тепло у воды. Насос может использовать тепловую энергию воды, земли, воздуха.

Преимущество систем – можно устанавливать в домах, не подключенных к газоснабжению. Тепловые насосы сложны и дороги в установке, зато позволяют экономить на энергозатратах при эксплуатации.

Геотермальное отопление из-под недр земли: что это такое, принцип работы

Геотермальное отопление работает как холодильник, только для нагрева. На поверхности земли устанавливается тепловой насос, из которого опускают теплообменник в шахту.

Через устройство наверх поступает грунтовая вода, по пути нагреваясь. Прогретая жидкость используется для обогрева помещений.

Расход энергии на нагрев воды меньше, чем получаемая теплоотдача.

Принцип работы

Коллектор поставляет теплую воду в испаритель. Хладагент, нагреваясь, испаряется. Пар прогревается компрессором за счет электричества. Конденсатор охлаждает пар, вызывая выброс теплой энергии и возвращение хладагента в начальное жидкое состояние.

Для прогрева воды требуется электроэнергия. Каждый затраченный кВт приносит, в среднем, 5 полезных кВт энергии.

Список оборудования

Для создания геотермальной установки требуются 4 устройства:

  • коллектор;
  • испаритель с хладагентом;
  • компрессор;
  • конденсатор.

Среди перечисленных компонентов два требуют подключения электричества: компрессор и конденсатор.

Достоинства

Геотермальное отопление имеет преимущества над прочими типами обогрева:

  • Полученная энергия применяется для любых целей.
  • Длительность подачи топлива к конкретному участку не ограничена.
  • Его использование экологически безопасно.
  • Установка не требует частого обслуживания.
  • Система окупается с течением времени.
  • Геотермальная установка занимает немного места: не больше, чем холодильник.
  • При необходимости система легко перенастраивается.
  • Совместимо с другими типами отопления.

Недостатки

Хотя геотермальное отопление имеет много преимуществ, у него есть и недостатки:

  • Дорогостоящая система и монтаж.
  • Окупается примерно через 10 лет.
  • Систему нельзя использовать в районах с температурой, опускающейся ниже 20 градусов.
  • Вне зависимости от типа установки, требуются масштабные земельные работы с использованием арендованных устройств.

Особенности работы системы геотермального отопления

Принцип работы геотермального отопления

Принцип работы геотермального оборудования можно сравнивать либо с работой кондиционера, либо морозильной камеры, но «наоборот». В основе конструкции находится тепловой насос, размер которого примерно равен габаритам стиральной машинки, насос включен в 2 контура.

Первым контуром является видимая система из радиаторов и труб, второй контур составляет теплообменник, который помещается под землю или в воду. Циркулировать внутри контура может либо специальная жидкость, либо простая вода. Во втором контуре жидкость приобретает температуру окружающего пространства, после чего теплоноситель попадает в тепловой насос, который можно настроить и на охлаждение помещения, и на его обогрев. Тепло, выработанное насосом, при обогреве поступает в первый контур, при охлаждении во второй.

На примере работы холодильника «наоборот» можно провести аналогию, сравнив вкопанный в землю испаритель с морозилкой, а змеевик холодильника  – это конденсатор, который используется для нагревания воздуха или воды. Температура конструкции ниже окружающей среды, по причине того, что под землёй стабильно низкая температура.

Производство тепловых насосов  (главных элементов геотермальных систем ) в промышленных масштабах стало возможным благодаря развитию технологий рефрижераторных установок, которые позволили разработать уникальную методику по преобразованию энергии земли в тепло для отопления помещений.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев.

Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

  • Исключена процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
  • Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
  • Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
  • Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
  • Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
  • Акустический комфорт. Тепловой насос работает практически бесшумно.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования.

Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного коллектора и внутреннего контура.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование уложенного в грунт или погруженного в воду коллектора позволяет сэкономить значительные средства.

К тому же, сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Надо отметить, что некоторые умельцы, в стремлении сэкономить научились собирать геотермальный тепловой насос собственноручно.
