Принцип работы и технические характеристики герконовых датчиков

Характерные ошибки при монтаже герконов

  • Установка герконов на подвижные элементы оборудования, без учета вибрационной защиты, в результате чего разрушается стеклянная колба.
  • Установка герконов без учета предельно допустимых значений напряжения и мощности, в результате чего контакты могут залипать, пригорать, и в итоге выходить из строя.
  • При линейном передвижении геркона в пространстве относительно магнита, или наоборот интервал расстояния должен соответствовать силы магнитного поля для переключения контактов. При большом расстоянии силы магнитного поля может быть недостаточно для срабатывания.
  • Прежде чем подключить установленной сети проверьте его срабатывание мультиметром в режиме прозвонки. Особенно когда конструкция закрывается лицевой панелью или другими элементами, в противном случае для исправления придется разбирать установленные элементы.
  • При монтаже датчиков защиты по току на герконах, не забывайте вращением сердечника настроить их на предельный ток срабатывания. В противном случае они будут срабатывать при меньшем токе, ограничивая производственный процесс, или вообще не сработают и аппаратура сгорит.

Особенности управления контактами геркона

Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:

Управления по средствам магнитного поля от постоянного магнита.

Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.


Линии силового поля воздействующие на герконовые контакты

Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.


Пример монтажа герконовых датчиков на двериА – контакты находятся в разомкнутом состоянии;Б – контакты замыкаются сигнализация срабатывает:


Скрытые герконовые датчики в профиле металлических дверей В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:

  • Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
  • Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
  • Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.

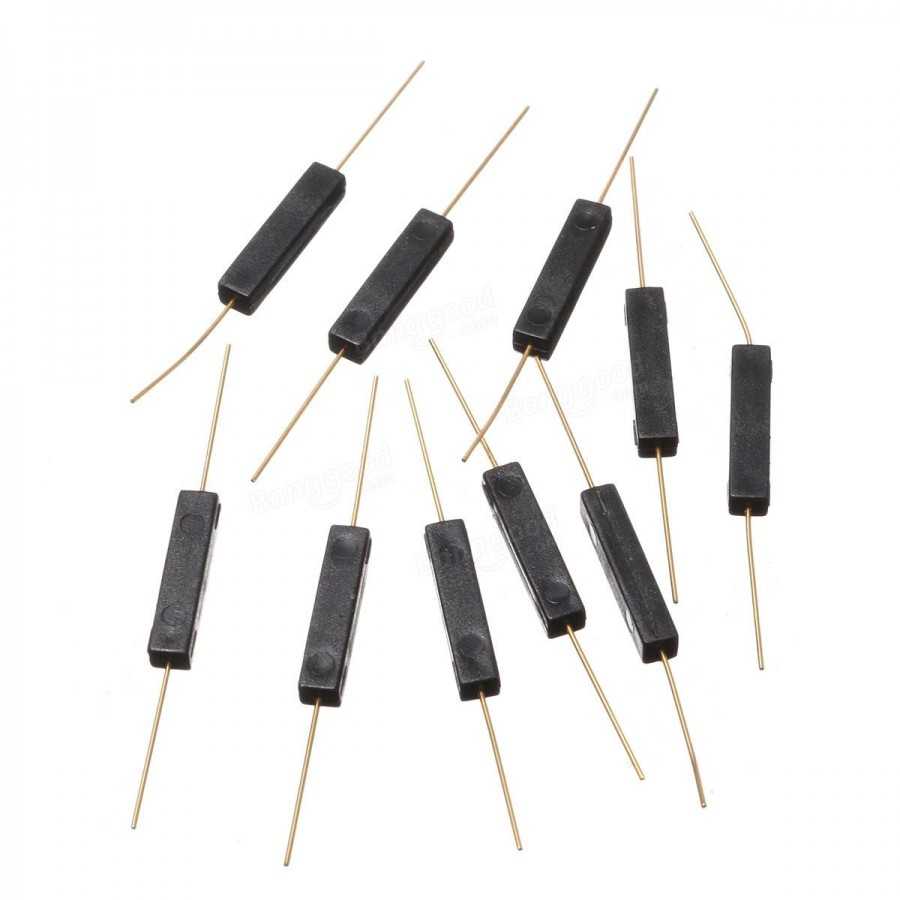

Конструкция, виды и принцип действия

Все герконы устроены практически одинаково – это герметичная стеклянная колба, внутри которой находится контактная группа. Контакты представляют собой магнитные сердечники, которые вварены в торцы колбы, а их наружные концы могут подключаться к внешней электрической цепи.

Функционально герконы, как и обычные контакты, могут быть замыкающими и работающими на размыкание. Наибольшее распространение получил геркон с контактами на замыкание или «нормально разомкнутый». Рассмотрим подробнее его устройство и принцип действия. Итак, он представляет собой стеклянную колбу, в которой находятся две железные пластинки. Каждый контакт выполнен из ферромагнитной проволоки диаметром от 0,5 мм в зависимости от мощности и размера геркона. Сами контактирующие поверхности покрыты благородным металлом: золотом, рутением, палладием, родием, серебром и сплавами на их основе. Такое покрытие уменьшает переходное сопротивление и повышает коррозионную стойкость контактов. Когда «разомкнутый» геркон попадает в магнитное поле, контакты-пластинки намагничиваются, притягиваются и замыкаются.

Схема работы геркона

Прямо противоположно действует геркон, работающий на размыкание, или «нормально замкнутый» геркон. В этом случае при воздействии магнитного поля контакты отталкиваются друг от друга, размыкая электрическую цепь.

Герконы различаются и по размеру. В последние годы наблюдается тенденция к применению миниатюрных герконов – с длиной колбы менее 10 мм. При таких размерах повышается чувствительность, быстродействие, резонансная частота, снижается время дребезга. К примеру, на рязанском предприятии «Росэлектроники» налажено производство миниатюрных герконов с размерами баллона 7 мм.

Если герконы идут в паре с электромагнитом, конструкцию, объединяющую геркон и электромагнит, называют герконовым реле.


Условное обозначение герконов

  • первый элемент — определяет условное наименование геркона. МК — магнитоуправляемый контакт герметизированный, КЭМ — контакт электромагнитный, КМГ — магнитоуправляемый контакт с повышенным контактным нажатием (для коммутации больших токов — более 5 А);
  • второй элемент — указывает на систему коммутации геркона: А — замыкающий, В — размыкающий, С — перекидной, Д — переходной;
  • третий элемент — буква «Р» присутствует только в ртутных герконах;
  • четвертый элемент — двузначное число показывает длину баллона в миллиметрах;
  • пятый элемент — указывает на функциональное назначение геркона: 1 — малой и средней мощности, 2 — повышенной мощности, 3 — мощные, 4 — высоковольтные, 5 — высокочастотные, 6 — «с памятью», 7 — специальные (с повышенной устойчивостью к внешним факторам и характеру нагрузки), 8 — измерительные.
  • шестой элемент — указывает порядковый номер разработки.

По типу контактов различают герконы замыкающие и переключающие, по состоянию поверхности контактов — сухие и жидкостные. Внутри баллона сухих герконов находятся инертные газы. Контакты представляют собой ферромагнитные пружины, покрытые ценными металлами. Герконы подразделяются также на маломощные (коммутируемая мощность до 60 Вт) и повышенной мощности (до 1000 Вт), низкочастотные и высокочастотные, низковольтные (коммутируемое напряжение до 250 В) и высоковольтные (свыше 250 В), имеются герконы с «памятью» и специальные. Далее приводим справочные параметры отечественных герконов, а в конце статьи — импортных герконов-реле.

Параметры

  • Магнитодвижущая сила срабатывания — значение напряжённости магнитного поля, при котором происходит замыкание контактов геркона.
  • Магнитодвижущая сила отпускания — значение напряжённости магнитного поля, при котором происходит размыкание контактов геркона.
  • Сопротивление изоляции — электрическое сопротивление зазора между сердечниками (в разомкнутом состоянии).
  • Сопротивление контактного перехода — электрическое сопротивление контактной области, которая образуется при замыкании сердечников.
  • Пробивное напряжение — напряжение, при котором происходит пробой геркона.
  • Время срабатывания — время между моментом приложения управляющего магнитного поля и моментом первого физического замыкания электрической цепи герконом.
  • Время отпускания — время между моментом снятия приложенного к геркону магнитного поля, и моментом последнего физического размыкания электрической цепи герконом.
  • Ёмкость — электрическая ёмкость между выводами геркона в разомкнутом состоянии.
  • Максимальное число срабатываний — число срабатываний, при котором все основные параметры геркона остаются в допустимых пределах.
  • Максимальная мощность — максимальная мощность, коммутируемая герконом.
  • Коммутируемое напряжение.
  • Коммутируемый ток.

Геркон на страже безопасности

Герконовый датчик, пожалуй, самый популярный среди всех тех, которые можно установить на входную дверь. Данные решения широко распространены практически во многих отраслях, но используют их и в охранных системах. Преимущество геркона в том, что это доступный, простой в монтаже и очень эффективный датчик, который реагирует на открытие двери, ворот, люков, окон – любых движущихся конструкций.

Раньше для этих целей применяли электромагнитные реле, однако эти устройства не справлялись с поставленными задачами – у них слишком низкая скорость переключения. Кроме этого, трущиеся детали ускоряли износ контактов, что приводило к отказам реле. Но после создания герконов о реле позабыли.

Принцип действия

Срабатывание устройства (замыкание, размыкание или переключение контактов) требуется воздействовать на элемент магнитным полем, напряженность которого будет достаточной для коммутации. В качестве источника такого поля может выступать обычный или электромагнит.

Под воздействием силовых линий происходит намагничивание контактов и по преодолению порога упругости они коммутируют цепь.

Принцип работы нормально-разомкнутого геркона

Соответственно, как только на контактную группу перестанет действовать магнитное поле, она вернется в исходное состояние. То есть, функционально контакты помимо своего прямого назначения играют роль магнитопровода и упругого элемента.

Устройства с нормально-замкнутыми контактами действуют несколько иначе. Их ферримагнитные упругие элементы, попадая под воздействие магнитного, поля приобретают одинаковый заряд, что заставляет их отталкиваться, разрывая контакт.

Принцип действия нормально-замкнутого геркона READ Асус трансформер бук т100 как подключить интернет

Иногда в таких коммутаторах только один упругий элемент выполнен из ферримагнитного сплава, в результате приближения магнита он притягивается к нему, отключая цепь.

Подобный принцип задействован в герконах с переключающей группой контактов, в котором два из них изготавливаются из магнитного материала. Под воздействием магнита они притягиваются друг к другу, а немагнитный контакт остается в исходном положении. В результате происходит перекоммутация цепи.

Срабатывание переключающего геркона

Что такое геркон

Геркон — электромеханическое устройство, замыкающее либо размыкающее электрические контакты под влиянием магнитного поля, генерируемого электромагнитом, либо постоянным магнитом.

READ Как заново подключить интернет на телефоне

Термин «геркон» означает герметичный контакт. Обусловлено это его конструкцией. Состоит он из двух ферромагнитных пластин, запаянных в стеклянную капсулу с двумя выходными контактами и заполненную инертным газом. Такая оболочка минимизирует воздействие окружающей среды и обеспечивает надежное функционирование устройства.

Колба может содержать азот, иссушенный воздух, иной инертный газ. Также из колбы может быть откачан весь газ до состояния вакуума. Этим добиваются повышения уровня коммутируемого напряжения.

Недостатки

В некоторых случаях магнитное управление может играть отрицательную роль, ведь система становится чувствительна к паразитным магнитным явлениям. В таких случаях устройство приходится экранировать.

Другая положительная сторона — герметичность, оборачивается недостатком в виде хрупкости колбы. Герконы неустойчивы к сильным вибрациям.

Коммутация имеет конечную скорость, что довольно критично для быстродействующих устройств.

Порой встречается залипание контактов. Этому есть два объяснения: деформация контактов при пропускании через них постоянного тока, приводящая к тому, что они цепляются друг за друга (один разрушается — другой восстанавливается), и их взаимное притирание.

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности

При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся

Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Как обмануть Геркон

Громадное число клиентов, которыми на сегодняшний день располагает СпецЛаб, не может не приносить свои плоды. Постоянные отзывы и обмен опытом прибавляют практических знаний. Вот и последняя новость не осталась без внимания. Недавний клиент поделился своим способом применения детектора фона. Кстати, он пришел к нам именно за аналитической системой – другие способы самосохранения для него уже умерли.

Его небольшой по сегодняшним меркам супермаркет преимущественно продовольственных товаров имеет 82 двери, ведущие в различные коридоры и выходы. Его сигнализация сделана по самому последнему слову техники, стоит одна из самых дорогих систем безопасности. Проект производила очень известная, соответственно, опытная компания.

Что это такое: геркон

Официально научное название геркон является образованием двух слов – герметичный и контакт. В своей сущности, название полностью оправдывает его основной функционал и предназначение, так как геркон – это коммутационное (соединяющее) устройство в электрике, которое действует на основе физических законов электромагнитного поля и передачи тока по проводникам.

Он окружён полностью герметичной стеклянной (чаще всего) оболочкой, что обеспечивает полную изоляцию и снижение уровня внешних воздействий на проводники.

Преимущества использования герконов, их свойства и особенности:

  1. Высокая эффективность и прагматичность. Технические характеристики герметичных контактов высоки по сравнению (с учётом пропорциональности) с обычными реле (более подробно – ниже).
  2. Меньше по размеру, по сути это маленький продолговатый шар с проводниками.
  3. Долговечны, так как изоляция позволяет контактам подвергаться внешним влияниям в меньшей степени, при этом, избегая большинства внутренних явлений (дребезг, трения и т.д.).
  4. Минимальная погрешность и высокий показатель быстроты срабатывания.
  5. Удобство и комфортность использования в силу отсутствия возможных звуковых или визуальных феноменов.
  6. Непрерывность действия.
  7. Простое подключение.
  8. Возможность использования при минимальных затратах, так как действует без потребности в дополнительной электроэнергии для запуска действия.

Некоторые контакты специально обрабатываются дополнительными веществами вроде ртути для увеличения стойкости ко временному влиянию, безопасности и эффективности. Такие устройства называются жидкими, так как находятся не в условиях инертного газа, а в какой-либо проводящей жидкой консистенции, например, ртути.

Основные виды по способу передачи сигнала

Порядок передачи сигнала от подобных устройств может существенно отличаться. Существующие разновидности датчиков можно условно разделить на две большие группы:

  • проводные;
  • беспроводные.

Уже по названию можно понять, каким образом осуществляется передача сигнала в каждом конкретном случае. При этом каждый вариант имеет свои особенности, которые следует проанализировать при выборе подходящего устройства.

Проводные

Важное преимущество проводных датчиков — доступность. По данному параметру они существенно уступают беспроводным аналогам

Кроме того, они имеют достаточно широкую область применения. Благодаря продуманному конструктивному исполнению, они не только полностью совместимы между собой, но и с различными приемно-контрольными устройствами. Обеспечивают стабильную передачу сигнала в любых условиях. Способны прослужить долго при правильном и своевременном техническом обслуживании.

Проводные модели не нуждаются в настройке. Достаточно подключить прибор к системе, чтобы он начал работать. Исключение составляют адресные устройства, с которыми можно будет познакомиться ниже.

Монтаж проводных датчиков может осуществляться:

  • Открыто. Менее затратный вариант, но в процессе эксплуатации придется столкнуться с тем, что провода будут находиться на виду;
  • Скрыто. Выбор тех, кто хочет сохранить интерьер квартиры или дома в неизменном виде. В процессе монтажа придется столкнуть с тем, что надо будет подумать, каким образом проложить провода, чтобы они позволили соединить все элементы системы и остались незаметными для окружающих.

Независимо от выбранного способа монтажа, стоит быть готовым к тому, что в процессе эксплуатации могут возникнуть проблемы в местах соединения отдельных проводов. Причин для появления данного явления достаточно много, однако, в случае открытого способа соединения устранить неисправность будет намного проще.

Беспроводные

У таких датчиков охранной сигнализации для передачи сигнала используется определенный радиоканал. Они работают от встроенной батареи. Именно поэтому большинство пользователей делает выбор в пользу подобных устройств. Отсутствие проводов значительно упрощает выполнение монтажных работ. Сокращаются сроки, уменьшаются затраты и при этом нет риска нарушения целостности интерьера.

Несмотря на очевидные достоинства, беспроводные модели имеют ряд существенных недостатков:

  • Необходимость отслеживания состояния элементов питания и при необходимости производить их замену;
  • Чувствительность к внешнему электромагнитному воздействию;
  • Возможность передачи сигнала в ограниченном радиусе действия;
  • Сложность совмещения с другими подобными устройствами;
  • Более высокая стоимость по сравнению с проводными аналогами. Цена может отличаться в 3 раза.

Адресные

Передача информации между устройствами адресного вида и контрольной панелью осуществляется в цифровом виде. Они могут отправлять не только данные о внештатной ситуации, но и о своем состоянии. К данной разновидности могут относиться как беспроводные, так и проводные модели. Первые все только адресные, а вторые — частично.

Их важным преимуществом является информативность, что делает востребованным их использование при оснащении ответственных объектов.

Герконовый датчик, принцип работы и схема подключения.

Герконовый датчик — распространён в качестве датчика открывания дверей и окон, для защиты от постороннего проникновения на объекты, в охранных системах. Эти магнитоконтактные датчики устанавливаются на двери, на ворота, на окна и на любые другие массивные конструкции и предметы, которые требуется защитить от нежелательного открывания, перемещения.

READ Как подключить несколько вентиляторов к блоку питания

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем.

Геркон представляет собой герметично заваренный стеклянный баллон, в который обычно помещены два пермаллоевых контакта, причем среда внутри баллона – азот высокого давления, что исключает окислительные процессы внутри этого важного электронного компонента. Контакты его покрыты специальным металлом, например молибденом, титаном, вольфрамом или золотом

Это придает им долговечность и износостойкость (рабочий ресурс геркона составляет более миллиона срабатываний). Подробнее про герконы читайте здесь: Геркон, что это такое, как он устроен и работает?

По принципу работы герконовый датчик достаточно прост. Он состоит из двух частей: задающей и исполнительной. В качестве задающей части используется постоянный магнит, а в качестве исполнительной – герконовый элемент. Как правило, эти части очень похожи внешне, у них одинаковые корпуса. Часть содержащая магнит размещается обычно на подвижной конструкции, например на двери, а сам датчик, например, на дверном косяке.

Когда дверь закрыта, элементы находятся рядом друг с другом, и магнит, действуя на контакты геркона, удерживает их в замкнутом состоянии. В этом положении типичный режим охраны соблюден. Если дверь в таком режиме открыть, то магнит уже не будет удерживать контакты геркона замкнутыми, и возникнет сигнал тревоги. В технической документации на датчик указано, каким должно быть расстояние между двумя компонентами датчика, чтобы он надежно работал.

Герконовый датчик для открытого монтажа

Встречаются разные типы датчиков для разных условий:

Различия здесь вполне оправданы, поскольку массивная стальная дверь, например, требует установки более мощного магнита, так как часть магнитного поля забирает на себя сталь. К тому же монтажные зазоры при установке должны быть увеличены, это связано с особенностями монтажа самой такой двери.

В то же время, монтаж на деревянную или ПВХ дверь или на окно не требует особых условностей, и датчик для них достаточно прост, он может быть прикручен шурупами или просто приклеен.

Скрытый монтаж, в свою очередь, позволяет вписать оборудование в интерьер, элементы такого датчика вставляются в отверстия, и надежно удерживаются там крепежными защелками для фиксации. Как видно, датчики для скрытого монтажа выглядят иначе, чем датчики для наружного монтажа.

Герконовый датчик для скрытого монтажа

Для защиты от незаконного проникновения посредством попытки обмана датчика внешним магнитом, при установке датчика следует пользоваться простыми защитными мерами, главных из которых две.

Что такое герконовый датчик и где он применяется?

Ни одна современная система охраны, контроля, пожаротушения, экстренного оповещения не может функционировать без применения датчиков, связывающих ее с окружающим миром. Датчики определяют наличие задымления, пыли в воздухе, движение объектов и еще множество других изменений.

Герконовый датчик по-прежнему используется во многих подобных системах благодаря своей надежности.

Что такое геркон

Геркон – электромеханическое устройство, замыкающее либо размыкающее электрические контакты под влиянием магнитного поля, генерируемого электромагнитом, либо постоянным магнитом.

Термин «геркон» означает герметичный контакт. Обусловлено это его конструкцией. Состоит он из двух ферромагнитных пластин, запаянных в стеклянную капсулу с двумя выходными контактами и заполненную инертным газом. Такая оболочка минимизирует воздействие окружающей среды и обеспечивает надежное функционирование устройства.

Колба может содержать азот, иссушенный воздух, иной инертный газ. Также из колбы может быть откачан весь газ до состояния вакуума. Этим добиваются повышения уровня коммутируемого напряжения.

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

  1. Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
  2. Бытовые счетчики.
  3. Автоматические системы охраны и контроля положения.
  4. Оборудование, работающее под водой или в условиях высокой влажности.
  5. Телекоммуникационные системы.
  6. Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.

Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.

Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Разновидности

В зависимости от нормального состояния контактов устройства разделяют на:

  • замкнутые – цепь размыкается под воздействием магнитного поля;
  • переключаемые – под воздействием поля замыкается один контакт, а при отсутствии поля – другой;
  • разомкнутые – срабатывание геркона происходит при появлении магнитного поля.

В зависимости от конструкции датчики бывают:

  • газовые – стеклянная гильза заполнена сухим воздухом или инертным газом;
  • ртутные – на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.

Герконы по техническим характеристикам подразделяются на:

  1. Герконы.
  2. Газакон – устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
  3. Геркотроны – реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
  4. Герсикон – реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.

Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.

Принцип действия

Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.

Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.

При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.

Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.

Как выполняется подключение?

Нужно отметить, что подключение не требует особых навыков и знаний, это довольно легкая задача, и все этапы подключения можно произвести самостоятельно не прибегая к помощи специалиста. Коммутация осуществляется благодаря использованию шлейфа сигнализации. Корпус датчика, а также модуля имеет необходимые разъемы, которые обеспечивают взаимосвязь.

Нужно обратить внимание на тот факт, что все же есть сложность в работе. Она заключается в том, что во время подключения проводных датчиков необходимо уделить внимание прокладке кабелей

Кабель охранной системы ни в коем случае не должен пересекаться с электрическим кабелем.

В связи с этим многочисленные специалисты настоятельно рекомендуют использовать беспроводные датчики. Процесс монтажа не отличается сложностью и занимает минимум времени. И нет никакой нужды в процессе работы использовать десятки метров кабелей.

Подключение проводных датчиков к китайской GSM сигнализации. Распространенные проблемы

Зачастую для охраны того или иного объекта применяется китайская система сигнализации, и при этом подключение не вызывает никаких проблем, если применяется родной комплект. В другой ситуации можно столкнуться с разного рода проблемами:

Заключение

Если система сигнализации установлена правильно и в строгом соответствии техническим условиям, то при эксплуатации не будет никаких проблем. Объект будет под надежной охраной, и обойти такую защиту просто невозможно. В целях экономии потребитель может исключить некоторые датчики, так как на практике они могут вовсе не задействовать, это тоже стоит учитывать при выборе.

То есть процесс подключения – это важная задача, и если нет уверенности в собственных силах, то лучше всего обратиться к квалифицированному специалисту, который имеет опыт и знания в данной сфере. В другом же случае можно допустить ошибку и система будет функционировать частично, или вовсе не будет работать.

Источник

Усиление защиты от несанкционированного проникновения

В стандартном исполнении геркон находится на раме, а магнит – на дверной или оконной створке. Закрытое положение конструкции обеспечивает максимальное приближение магнита к датчику. В момент открытия он удаляется, поэтому злоумышленники легко найдут места установки.

Для повышения защиты прибора используются:

  • Скрытый прибор. Замыкает сигнализационную цепь в момент открытия створки. Минус технологии – открытие створки при помощи дополнительного магнита.
  • Электрический магнит. Особенность электромагнитного замка с герконом – сложность подделки за счет случайной повторяемости сигналов. Защита также срабатывает при задержке импульса.

Схема работы герконового датчика

Для обеспечения замыкания электромагнитной сети герконового датчика и осуществления его работы магнитная часть системы крепится на открываемой конструкции (окно, дверь или ворота), а сам геркон на дверной или оконной коробке. Если дверь закрыта, магнитное поле действует на контактную сеть геркона, замыкая электромагнитную цепь. Датчик охранной системы показывает, что входная группа закрыта. Стоит открыть дверь – магнит перестает действовать, размыкает цепь, заставляя тем самым срабатывать сигнал тревоги.

В документации на датчик есть вся необходимая информация для установки его своими руками.

В зависимости от конструкций, на которые устанавливается геркон, датчики делятся на несколько видов:

  • Датчики скрытого монтажа для стальных конструкций
  • Датчики скрытого монтажа для магнитопассивных конструкций
  • Датчики наружного монтажа для стальных конструкций
  • Датчики наружного монтажа для магнитопассивных конструкций

Тип устанавливаемого геркона определяется в соответствии с массивностью конструкции и материалом, из которого она изготовлена.

Геркон: технические характеристики

Существует несколько видов герконов, которые имеют разную область применения. Но при этом у них есть основные технические характеристики, актуальные для всех моделей.

  1. Уровень вибрации – число колебаний в секунду. Если это количество повышается, стеклянные сосуды геркона лопнут, а контакты сомкнуться или разъединяться.
  2. Максимально возможная мощность – показатель обусловлен величиной диаметра и материалом элементов. Сечение большего размера предусматривает более высокую мощность.
  3. Время реакции – это временной отрезок, который измеряется от начала работы катушки до срабатывания реле, то есть до запирания или разъединения контактов. Обычно оно бывает от 0,5 мкс до 2 мкс.
  4. Максимальная величина напряжения – определяется величиной диаметра и сырьем, из которого изготовлены контакты.
  5. Количество переключений – численность переключений после, которых данное приспособление ломается и не подлежит ремонту. В большинстве случаев количество составляет 4-5 миллиардов.

В технических характеристиках отражается:

  • период отпускания;
  • емкость контактов;
  • напряжение пробоя;
  • напряженность магнитного поля; сопротивление контактного перехода.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
