Заделка квадратной трубы на шиферной крыше
Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:
- Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
- Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
- Чтобы отвести воду, со стороны конька сооружается наклонный выступ.
Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.
Подготовительные работы:
Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:
- Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
- Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 45 и 90.
- Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
- Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.
Разновидности герметиков
Однокомпонентные герметические средства изготавливаются из одного ингредиента и не требуют перемешивания элементов перед выполнением процедуры изоляции. Это делает их несложными в применении и востребованными у собственников индивидуальных коттеджей, которые хорошо оценивают качество такого материала для изоляционных работ.
Бинарные или двухкомпонентные, перед работой потребуется перемешать, точно выполняя соотношения, отмеченные в аннотации. При этом, подготовленный продукт обязан быть полностью израсходован за несколько часов после замеса. Подобный способ не слишком подойдет, для того, чтобы заделывать швы в домашних условиях, как правило, его используют высокопрофессиональные строители.
Силиконовые материалы
Для удобства и лёгкости химическая промышленность производит большой ассортимент уплотнителей из силикона. Такие герметические средства подразделяются:
- На кислотные. При нагреве и соединении с определенными элементами выделяют уксусную кислоту. Их не следует использовать с элементами, которые уязвимы к образованию ржавчины. Из-за вышеуказанного формируются соединения, препятствующие оптимальной эксплуатации дымопровода, нарушается его герметизация.
- Щелочные герметики.
- Жаростойкие герметические средства на базе силиката выдерживают довольно высокие температуры. Больше всего их применяют в областях с открытым пламенем. Их также возможно использовать в зонах протекания котлов обогрева и участках монтажа.
В данный момент представлен на строительных рынках клей-герметик, способный эксплуатироваться в весьма непростых зонах, там, где обычный материал плотно не закрепляется. По характеристикам клей не хуже аналогичных герметиков, а кое в чем и вовсе наиболее совершенный. Вследствие его применения, достигается прочность сборки, появляется весьма долговременный стык, который практически не подвержен влиянию внешних факторов.
Термостойкие средства
Термостойкие герметики выпускаются на базе силиконов — кремнийорганических кислородосодержащих синтезов и хорошо выдерживают температуру окружающей среды до 300 С, чем превышают абсолютно все обычные эластичные уплотнители. Они имеют большой срок эксплуатации, упругие, инертны в химических средах, влагонепроницаемые, очень стабильны к биологическому влиянию, солнечному излучению, способны функционировать при быстротечном изменении температурных режимов, нетоксичны и экологически не опасны.
Что нужно учитывать при проведении герметизации
Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы
Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук
Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.
Как выбрать место для дымохода
Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.
Обращайте внимание на расположение трубы
Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.
Трубы прямоугольного сечения
Тип дымохода. Печь может быть укомплектована различными видами труб:
- кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
- металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
- сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
- модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.
Трубы могут быть разных типов
При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.
Какими должны быть материалы, используемые для герметизации примыканий:
- обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
- поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
- быть инертными к действию солнечных лучей;
- обладать совместимостью с кровельными материалами;
- иметь длительный эксплуатационный ресурс.
Качественная герметизации – надежная защита от протечек
Разновидности герметиков
Однокомпонентные герметические средства изготавливаются из одного ингредиента и не требуют перемешивания элементов перед выполнением процедуры изоляции. Это делает их несложными в применении и востребованными у собственников индивидуальных коттеджей, которые хорошо оценивают качество такого материала для изоляционных работ.
Бинарные или двухкомпонентные, перед работой потребуется перемешать, точно выполняя соотношения, отмеченные в аннотации. При этом, подготовленный продукт обязан быть полностью израсходован за несколько часов после замеса. Подобный способ не слишком подойдет, для того, чтобы заделывать швы в домашних условиях, как правило, его используют высокопрофессиональные строители.
Силиконовые материалы
Для удобства и лёгкости химическая промышленность производит большой ассортимент уплотнителей из силикона. Такие герметические средства подразделяются:
- На кислотные. При нагреве и соединении с определенными элементами выделяют уксусную кислоту. Их не следует использовать с элементами, которые уязвимы к образованию ржавчины. Из-за вышеуказанного формируются соединения, препятствующие оптимальной эксплуатации дымопровода, нарушается его герметизация.
- Щелочные герметики.
- Жаростойкие герметические средства на базе силиката выдерживают довольно высокие температуры. Больше всего их применяют в областях с открытым пламенем. Их также возможно использовать в зонах протекания котлов обогрева и участках монтажа.
Как вывести печную трубу через крышу?
Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:
- После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.
Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.
- Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.
- На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
- Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
- При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.
Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.
Заделка щелей между трубой и крышей из шифера
Иногда возникает вопрос, как заделать щель между трубой и шифером.
Технология предусматривает такую последовательность:
- Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
- Далее на трубу одевают кольцо листового асбоцемента.
- Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
- Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.
Тонкости облицовки дымохода
Облицовка дымоходной трубы профнастилом – оптимальный вариант проведения отделочных мероприятий. Однако прежде чем приступить к его закупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.
Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения. Сухое, хорошо проветриваемое помещение максимально подходит для этих целей. Материалу придается строго горизонтальное положение на ровной поверхности. Вынужденное хранение под открытым небом должно непременно предусматривать покрытие плотной водонепроницаемой пленкой.
Первоначало необходимо изготовить каркас из металла. Именно он является основой, к которой непосредственно будет крепиться обшивка. Механизм прикрепления предусматривает нахлест одного угла листа на другой. Прочность монтажа достигается за счет использования саморезов. Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.
Внешнее совершенство конструкции, ее прочность, долговечность будут зависеть от того, насколько качественно проведен монтаж
Принципиально важно осуществить максимально ровное расположение листов нижнего ряда. Возникающие погрешности геометрии листа легко исправляются доборными компонентами в процессе монтажа
Учитывая негативное отношение профилированных листов к высокому температурному режиму, мысли об использовании болгарки в проведении этапов обшивки необходимо сразу отбросить. Идеальными инструментами выступают электрический лобзик и циркуляционная пила со специальным лезвием.
Доскональное соблюдение требований гарантирует правильность выполнения работ. Как следствие — дымоходом будут не только довольны, он заслужит массу поощрительных отзывов.
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты
При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Как выбрать и установить Мастер-флеш для дымохода
Мастера, которые монтировали системы дымоходов, знают каким сложным элементом является прохождение сэндвич трубы сквозь кровлю. Нужно решить две задачи, высокую герметичность вместе с устранением возможности возникновения пожара. Раньше для решения этой проблемы нанимали профессиональных кровельщиков. На сегодня услуги профессионалов не каждому доступны.
Кровельные работы одни из самых дорогих работ. Участки кровли с проблемами заполняли негорючим материалом — асбестом. Крепили жесть, рубероид. Иногда делали цементный раствор. Часто такие действия себя не оправдывали. Сделанная система служила не долго. Атмосферные осадки, жесткие температурные режимы уменьшали срок службы системы. Чтобы решить эту проблему, понадобилось время.
Специалисты нашли выход из данной ситуации. Отличным вариантом, облегчающим работу, продлевающим срок эксплуатации стала кровельная проходка Мастер Флеш. Кровельные элементы помогают избежать сложностей при стыковке элементов, экономят время самих работ.
Защищенность от осадков стала совершенной, когда появился Master Flash для трубы. Появилась возможность делать тяжелую, нудную работу быстро, качествено, экономя денежные средства.
Как аккуратно и правильно нанести герметик
При работе с обоими видами полимеров необходимо подготовить поверхность дымохода: зачистить, удалить пыль и грязь, обезжирить. Сталь желательно зашкурить мелкой наждачной бумагой для улучшения адгезии полимера.
Поверхность под термостойкий герметик должна быть совершенно сухой. Тубу заправляют в пистолет и выдавливают на герметизируемый стык небольшое количество силикона. Дают застыть (примерное время указано на упаковке).
Основание под жаропрочный силикатный полимер подготавливают и слегка увлажняют. Наносят герметик и дают застыть. Излишки термостойкой массы удаляют, пока герметик не застыл. Можно заранее проклеить вдоль стыка малярную ленту, а после нанесения удалить.
Работы желательно выполнять в теплую погоду.
Особенности герметизации сэндвич-дымоходов
Сэндвич-трубы имеют металлическую поверхность. Для их герметизации применяют и силикатные, и силиконовые полимеры.
Характерная особенность герметизации сэндвич-труб – необходимость герметизировать и внутреннюю, и внешнюю трубы. Помимо общих соображений безопасности, которые были приведены в начале статьи, для сэндвича очень опасно попадание атмосферной влаги снаружи или конденсата изнутри в утеплитель.
Наружный слой следует промазывать силиконом – он обладает отличными гидрофобными свойствами. Для внутреннего стыка термостойкий герметик подбирают в зависимости от типа отопительного прибора и температуры дыма.
Сам процесс герметизации особых сложностей не представляет – на стыкуемые поверхности наружного и внутреннего слоя наносится валик герметика и аккуратно размазывается слоем 1 -2 мм с помощью шпателя или стальной ровной пластины, затем модули дымохода стыкуются между собой.
Советы, как выбирать
Отопительное оборудование и дымоходы – очень важная и небезопасная часть инженерного хозяйства дома. От их исправности зависит жизнь и здоровье жильцов. Поэтому экономить на термостойких герметиках не стоит. Лучше всего покупать материалы от известных брендов и в крупных магазинах с чеком.
Силикон дорог, его иногда подделывают. Если приобретены несколько флаконов, то можно выдавить из одного немного полимера, дождаться отверждения и поджечь. Силикон загорается тяжело, будет выделять смесь черной и белой сажи (углеводороды и оксид кремния). Подделка (чаще всего используют акриловые полимеры и ПВХ) будет гореть с выделением черной сажи.
Стоит еще упомянуть о том, что термостойкие герметики для печей и дымоходов продаются в тубах под строительный пистолет. Если продавцы будут советовать полимер в обычных тюбиках – знайте, что чаще всего это уплотнитель для автомобилей, он содержит кислоту и совершенно не подходит для отопительного оборудования и дымоходов, поэтому перед покупкой внимательно прочтите надписи на упаковке.
При выборе обязательно следует прочитать этикетку. Рабочая температура должна соответствовать условиям эксплуатации, это самый главный критерий выбора термостойкого герметика для дымохода. Герметик должен быть с нейтральной, а не с кислой реакцией.
Примерная цена
Ниже приведена информация о том, сколько стоят самые распространенные марки термостойких полимеров. Силиконовые полимеры значительно дешевле силикатных.
Заделка щелей на крыше из профнастила
Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.
Мастер Флеш
Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.
Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.
Заделка щелей на кровле из профнастила выглядит следующим образом:
- Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
- Одеть Мастер Флеш на трубу.
- Под основание подложить прокладку.
- Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
- Прикрепить основание к крыше из профнастила шурупами.
Заделка щели на профнастиле
Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.
Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.
Труба прямоугольного или квадратного сечения
Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.
В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.
В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.
Труба прямоугольного сечения
С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.
Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.
Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.
Кровельные проходки Master Flash
С помощью таких приспособлений можно быстро и качественно отделать дымоходы круглого сечения. Они гораздо проще устанавливаются по сравнению с металлическими колпаками. Проходки производятся из силикона и термостойкой резины. Они позволяют создать герметичные конструкции при наклоне плоскости до 20 градусов. Материал выдерживает воздействие температур в диапазоне 135…240 градусов. Дымоход может иметь диаметр до 66 см.
Кровельные проходки Master Flash
Чем хороши эти изделия:
- возможностью применения на кровле, отделанной разными покрытиями;
- быстрой и простой установкой;
- стойкостью к воздействию влаги, температурных перепадов и солнечного света;
- бюджетной стоимостью.
Характеристики кровельного прохода Технология монтажа эластичной проходки.
- У приобретенного в соответствии с диаметром печной трубы изделия отрезается узкая его часть на уровне, позволяющем приспособлению герметично прилегать к дымоходу.
- Проходка с демонтированным дефлектором натягивается на трубу до стыка с кровлей.
- Удаляется защита самоклеящегося основания, которое и прижимается к профнастилу (он должен быть чистым и сухим).
- Проходка фиксируется посредством саморезов (кровельных). Все зазоры заполняются герметиком.
- Дополнительную защиту от протеканий и ультрафиолета, а также эстетичность конструкции придаст декоративный фартук, чаще всего изготавливаемый под цвет кровельного покрытия.
Этапы установки В качестве аналога проходок Master Flash можно использовать алюминиевые или стальные приспособления в виде конуса, имеющие силиконовую соединительную часть.
Выбор места вывода
Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:
Схема вывода дымохода через крышу из профнастила
- Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
- Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.
Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
Подготовительный этап работы
Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:
После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите
Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:
Схема врезки трубы на крыше из профнастила
- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
- В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.

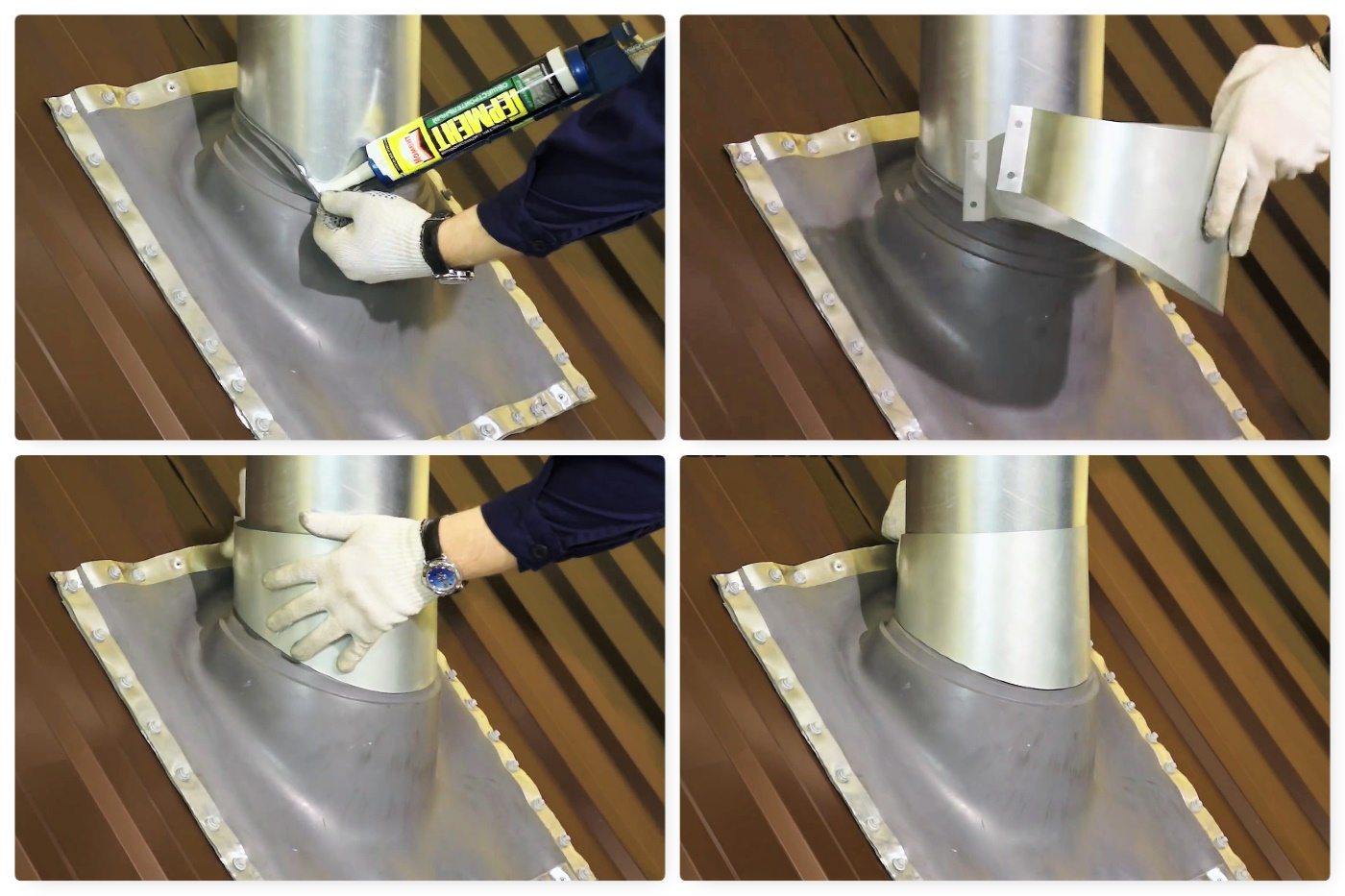

Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
- После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.
Установка декоративного наружного фартука
Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
