Гибкие воздуховоды для систем вентиляции

Сфера применения

Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.

В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.

Гибкие воздуховоды используют:

• в системах кондиционирования;
• в нефтеперерабатывающей, химической промышленности;
• в общественных зданиях;
• в пищевой промышленности.

В производственных цехах гибкие воздуховоды используют:

• для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
• для нагнетания теплого воздуха.

Для использования в промышленности выпускают гибкие воздуховоды со специальными функциями. Это утепленные трубы, армированные, с защитным покрытием, многослойные.

Виды гибких воздуховодов

Утепленный воздуховод для вентиляции

На сегодня имеется три основных вида гибких вентиляционных труб и для того чтобы разобраться какой из них наиболее надежный и стойкий разберем каждый более подробно:

Сплошной или бескаркасный. Изготавливаются из поливинилхлорида или тонкого листа алюминия. К преимуществам их относится:

• удобство установки, благодаря пластичности, которая позволяет принимать любую форму конструкции;
• небольшой вес, что также влияет на монтажный процесс и удобство их расположения. Так, такие трубы можно с легкостью размещать в конструкции подвесных потолков.

Особенности:

• такой вид вентиляционных труб используется при слабом воздушном давлении;
• сплошные модели устанавливаются в системах с прямолинейными короткими отрезками сетевых кабелей или на мягких поворотах воздушных линий;
• данный тип обладает слабой звукоизоляцией, которая не дает должной защиты от сильного шума.

Утеплённый — в основном используются для задержки теплого воздушного потока. Такие элементы предотвращают замерзание конденсатной жидкости.

Изготовлены из металлической, полиэфирной полосы. Имеет хороший уровень защиты от шума, благодаря внутреннему слою утеплителя (стекловолокна).

Сфера применения:

• система кондиционирования с небольшим давлением;
• сохраняющие теплоблоки вентиляционных систем.
• Каркасный — создан из проволоки с минимальным сечением, а также алюминиевой фольги, накрученной на нее спиралевидным способом. Толщина проволоки в основном не превышает 1,4 мм.

Данный вид имеет низкий уровень шумоизоляции, в связи с чем их редко применяют на больших, прямолинейных участках вентиляционных линий.

Для улучшения звукоизоляции производители в конструкцию труб добавляют базальтовое волокно со сверхтонкой структурой. Толщина этого слоя не более 2 см.

Характеристики и технология монтажа гибких воздуховодов вентиляции

Спрос на гибкие воздуховоды для вентиляции растет с каждым годом. Гибкие воздуховоды удобны, но эффективны ли? Возможно, увеличение спроса продиктовано гонкой за более дешевыми конструкциями для вентиляции? Чтобы ответить на этот вопрос, мы рассмотрим технические характеристики гибких воздуховодов, их виды и особенности монтажа.

Одна из разновидностей гибких воздуховодов: прозрачный

Технические характеристики гибких воздуховодов для вентиляции

Приведем в качестве примеров технические характеристики нескольких воздуховодов.

Прозрачный гибкий воздуховод, армированный стальной проволокой:

• Материал: пленка полиолефиновая.
• Устойчивость к воздействиям хим. реагентов: высокая.
• Диаметр: 80 — 315 мм.
• Масса: 200 — 450 грамм на метр
• Длина: 6 м.
• Длина в сжатом состоянии: в 7 — 10 раз меньше.
• Осевое разрывное усилие: 250 — 500 Н.
• Толщина стенки воздуховода: 0,3 миллиметра.
• Разряжение (максимум при диаметре 160 мм) при 20 градусах Цельсия — 8000 Па, при 70 градусах Цельсия — 5000 Па.
• Потери давления (на метр, при диаметре 160 мм): 25 Па.
• Эксплуатационная температура: — 70 — 70 градусов Цельсия.

ALU производства Supervent — гибкий, без изоляции.

Гибкий неизолированныей алюминиевый воздуховод

• Материал: алюминий.
• Диапазон температуры: — 30 — 140 градусов Цельсия.
• Рабочее давление (максимум): 2500 Па.
• Скорость воздушного потока (максимум): 30 метров в секунду.

ALU теплоизолированный производства Supervent.

• Материал: алюминий.
• Материал для теплоизоляции: стекловата.
• Диапазон температуры: — 30 — 140 градусов Цельсия.
• Рабочее давление (максимум): 2500 Па.
• Скорость воздушного потока (максимум): 30 метров в секунду.
• Диаметр: 102 — 406 мм.
• Длина — 10 метров.

Сопротивление гибких воздуховодов

Чем меньше сопротивление, тем меньше шума от воздуховода. Коэффициент сопротивления трения гладкой трубы из стали — 0,02, гибкого воздуховода — 0,05. Значит, для гибкого

Толщина проволоки для гибких воздуховодов

Если воздуховод качественный, проволока в нем не подвержена коррозии. Углерод от 0,6 до 0,8%. Толщина проволоки — 0,8 — 1,7 миллиметра.

Гибкие воздуховоды с разной толщиной проволоки

Размеры гибких воздуховодов

Гибкие воздуховоды DFA в диаметре могут быть от 100 до 400 мм. Между витками проволоки у них 38 — 45 мм, в длину — 10 метров (стандарт). VENTPROFIL в диаметре от 102 до 508 мм.

• Гибкий воздуховод 100 ммАлюминиевый гибкий воздуховод диаметром 100 мм производства России стоит 170 рублей (3 метра).Абразивостойкий TEX PVC длиной 10 метров в «Сити Климат» 396 рублей.
• Гибкий воздуховод 125 ммНеизолированный «Поливент Н 125/3/3» с каркасом из проволоки и с покрытием из полиэстровой пленки в «ВЕНТС Северо-Запад» стоит 301 рубль (3 метра).

В «Румклимате» гибкий гофрированный (из алюминиевой ленты) воздуховод производства ВПА с диаметром 125 мм и длиной 3 метра стоит 240 рублей.

Гибкий воздуховод 150 ммГибкий воздуховод серии «Поливент Н» без изоляции, с каркасом из проволоки и покрытием из полиэстровой пленки диаметром 150 мм и длиной 1 метр стоит 104 рубля в «ВЕНТС Северо-Запад».

Гибкий воздуховод 160 ммВ «РусКлимат» можно купить за 860 рублей 10 метров воздуховода диаметром 160мм.

ALUDUCT — гибкий неизолированный воздуховод с 5-ю слоями фольги из алюминия, полиэфиром и проволокой из стали между слоями. В «Вентмонтаж» 1216 рублей (Пермь).

Гибкий воздуховод 200 ммНеизолированный «Поливент Н» с полиэстровой пленкой. Диаметр — 200 мм. Длина — 7,5 метра. Цена 1524 рубля («Вентс Северо-Запад»).

Гибкий воздуховод 250 мм«Поливент Н», гибкий неизолированный воздуховод, с диаметром 250 мм в «Вентс Северо-Запад» стоит 1744 рубля.

Воздуховод диаметром 250 мм

Гибкие воздуховоды для систем вентиляции

Есть несколько видов гибких воздуховодов для вентиляции:

1. Конструкции из нескольких слоев фольги, в основе — полиэфирные соединения. В таких конструкциях используется проволочный каркас.
2. С покрытием ПВХ с обеих сторон. Демонстрируют минимальное сопротивление воздушному потоку.
3. Гофрированные гибкие воздуховоды без каркаса. Делают их из цельных листов алюминия.
4. Гибкий воздуховод пластиковый.

Недорогой, легкий, гибкий и прочный пластик — идеальный материал для создания гибких воздуховодов для систем вентиляции.

Гибкий воздуховод ПВХ

Stron PVP — гибкий армированный воздуховод с пропиткой ПВХ. Внутри — стальная спираль. Обычно используется для организации промышленной вентиляции.

Характеристики и технология монтажа гибких воздуховодов вентиляции Технические характеристики гибких воздуховодов для вентиляции, их особенности, стоимость, крепление, монтаж и основные производители.

Требования и критерии выбора

Спроектированная и установленная конструкция циркуляции воздуха должна справляться с обозначенными задачами и функциями. Для этого необходимо придерживаться некоторых требований. Среди них:

1. В помещении устройство должно занимать минимальное количество полезного пространства.
2. Вписываться и имеющийся интерьер.
3. Соблюдение норм касательно теплоизоляции.
4. Еще одной рекомендацией является создание такой установки, которая бы могла выдержать показатель рабочего давления внутри конструкции с учетом небольшого запаса прочности.
5. Производительность. Монтированные приспособления должны не препятствовать прохождению определенного объема кислорода со строго обозначенной скоростью (рассчитывается в каждом случае отдельно).
6. В процессе функционирования будет присутствовать характерный аэродинамический шум, который неминуемо возникает при работе систем подобного вида. Даже самые хорошие и дорогие модели не способны исключить это неудобство. Однако показатель шума не должен превышать установленную государством норму (санитарную).
7. Конструкция должна быть полностью герметичной. В противном случае показатель ее эффективности будет существенно снижен.

В зависимости от места установки и других тонкостей, к оборудованию могут предъявляться и другие требования, которые обязательны к исполнению.

Характеристики

Пластиковые вентиляционные короба изготавливаются из синтетических пластмасс на высокотехнологичном оборудовании. Изделия из пластика химически инертны, не разрушаются под действием ультрафиолетовых лучей, стойки к агрессивным средам, не подвержены коррозии, в стандартных условиях срок службы каналов из пластика достигает 50 лет.

Цельная литая конструкция таких коробов исключает утечку воздуха по всей длине системы. При использовании специальных силиконовых смазок для монтажа, герметичность узлов соединения сопоставима со сварочными.

Продукция из пластика отвечает требованиям экологической безопасности, соответствует ГОСТ и СНиП.

По простоте и низкой стоимости проведения аварийных работ каналы из пластика не имеют аналогов. В случае необходимости может быть заменён только повреждённый участок вентиляции без демонтажа всей системы. Скорость замены исключит длительную неработоспособность вентиляции, минимизирует производственные потери.

Широкий ряд типоразмеров комплектующих позволяет производить предварительные расчёты по расходу материалов с точностью до 90% от фактического.

Материал легко режется и обрабатывается электроинструментами бытового назначения.

Монтаж систем вентиляции не требует дополнительного усиления мест крепления, т.к пластик имеет небольшой удельный вес и оптимально жесткую конструкцию. Крепёжные хомуты и фланцы надёжно фиксируют вентиляционные системы самой сложной конфигурации.

Пример монтажа под потолком

Производимые соединительные муфты позволяют делать герметичные переходы разных диаметров и геометрии профиля.

К недостаткам можно отнести хрупкость материала в сравнении с металлическими аналогами, низкую морозостойкость.

Маркировка

В СНиПах, на основании которых сооружаются системы вентиляции и кондиционирования, нет строгих требований к маркировке воздуховодов. Именно поэтому строители ее и не проводят. Но многие подрядные организации умалчивают или не знают, что в ГОСТе 14202 четко прописано, что воздуховоды маркировать надо обязательно. Если по ним транспортируется воздух, то их с внешней стороны надо окрашивать в синий цвет. В приложении этого ГОСТа обозначено, какого именно оттенка должна быть синяя краска.

В Европе и Америки маркировку проводят обязательно. В России на некоторых объектах монтажные организации также проводят окраску воздуховодов, если эти объекты сооружаются по мировым нормам.

Как производится утепление воздуховодов?

Процесс изоляции воздуховодов зависит от выбранного материала. Для систем с круглым сечением наилучшим вариантом будут рулонные утеплители или скорлупы нужного диаметра. Рулонные изоляционные материалы оборачиваются вокруг трубы (минеральную вату рекомендуется оборачивать в 2 слоя) и обжимаются хомутами. Гидроизоляция также производится рулонными полимерно-битумными материалами. Дополнительный слой не только защищает теплоизоляцию, но и улучшает ее свойства.

Если требуется утепление воздушного канала с прямоугольным или квадратным сечением, удобнее всего применять плитные утеплители. Пенополистирол и другие пенные материалы приклеиваются специальным клеем, который представляет собой жидкий полимер. Плиты укладываются по всей площади трубы по принципу кирпичной кладки. Промежутки между участками изоляции закладываются мелко нарезанными элементами пенополистирола, а затем герметизируются.

Гибкий утепленный воздуховод – это изделие, по многим параметрам превосходящее свойства жестких вентиляционных труб. Но стоит помнить, что его использование возможно не во всех условиях. Утепление труб вентиляции– обязательная процедура, способная намного увеличить срок пригодности системы.

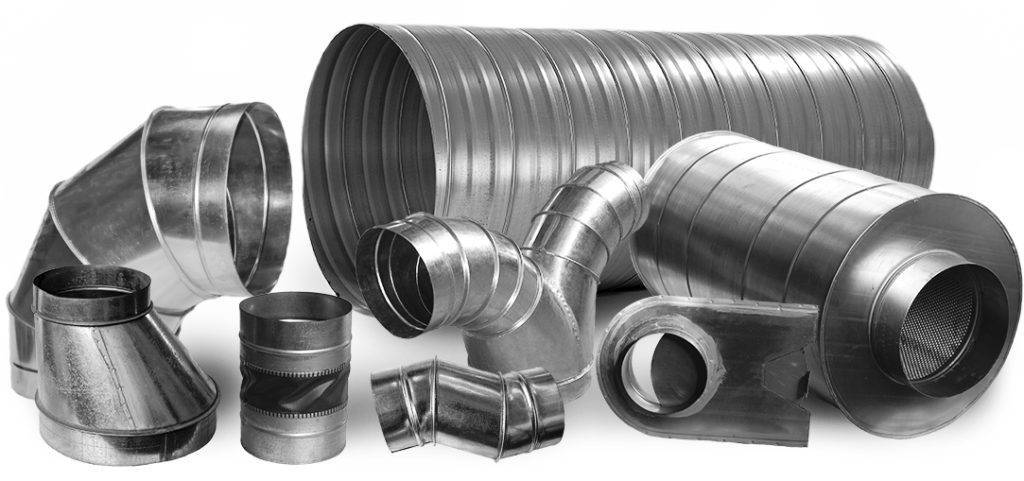

Воздуховоды из оцинкованной стали

Оцинкованные воздуховоды — это металлические воздуховоды, выполненные из оцинкованной стали, и получившие наибольшее распространение в системах вентиляции и кондиционирования. Они отличаются низкой стоимостью и малым аэродинамическим сопротивлением благодаря гладкой поверхности.

Вентиляционные воздуховоды из оцинкованной стали выполняются определенной длины, как правило, до трёх метров — для удобства транспортировки и монтажа. В ходе работ на объекте необходимо произвести их стыковку. Соединение круглых воздуховодов чаще всего производится при помощи ниппеля — вставки, диаметр которой с обеих сторон чуть меньше диаметра воздуховода, за счёт чего она плотно входит в соединяемые воздуховоды, обеспечивая их надёжную стыковку (см. рисунок 2).

Рисунок 2. Соединение воздуховодов при помощи ниппеля.

Прямоугольные оцинкованные воздуховоды обычно имеют фланцы на концах. Именно при помощи фланцев они соединяются друг с другом. Такое соединение требует применения крепежных элементов — болтов, шайб и гаек (см. рисунок 3). Для уплотнения места соединения применяются резиновые прокладки.

Рисунок 3. Соединение воздуховодов при помощи фланцев.

Элементы вентиляционных систем

Пластиковая вентиляция предназначена для монтажа внутри помещений. Степень стойкости к температурным и химическим воздействиям определяется типом материала, из которого изготовлен воздуховод и фасонные элементы.

Материалы

Для производства бытовых и промышленных вытяжных систем используются различные типы пластика, от которых зависит температурный диапазон эксплуатации, а также срок службы изделий. Самые распространенные пластиковые воздуховоды для вентиляции следующие:

Стеклопластик – самый дорогой и наиболее прочный из всех видов пластика. По своей сути он является композитным материалом, где в качестве армирующего наполнителя используются стекловолокно. Связующее вещество – любой из термопластиков: ПВХ или полипропилен. Благодаря стекловолокну материал приобретает механическую прочность и химическую стойкость, которая отсутствуют у обычного пластика. Такие воздуховоды способны выдержать температуру до 170 градусов, загораются только при 800 градусах, устойчивы к кислотным испарениям, воздействию галогенов и ультрафиолета.

Трубы из стеклопластика круглые
Трубы из стеклопластика прямоугольные

Полиуретан – прочный и дешевый материал, относящийся к термопластикам. Легко и быстро обрабатывается, благодаря чему изделия имеют низкую себестоимость. Имеет существенный недостаток: узкий температурный диапазон. Пластик начинает деформироваться уже при температуре 80 градусов, поэтому пригоден только для бытовых нужд. При соблюдении правил эксплуатации может служить годами без растрескивания и изменения цвета. Химически нейтрален при температуре до 100 градусов.

Гибкий шланг из полиуретана

Полипропилен – не дорогой материал, обладающий слабой устойчивостью к химически активным отложениям. Кислоты даже в слабых концентрациях оказывают разрушающее воздействие, поэтому материал рекомендуется исключительно для бытовых систем. Некоторые марки выдерживают температуру до 150 – 170 градусов, о чем должно быть указано в паспорте изделия. Достоинство – высокая прочность.

Труба из полипропилена

Поливинилхлорид (ПВХ) – дешевый материал, безопасен для людей, при условии соблюдения режима эксплуатации не выделяет в атмосферу вредные вещества. Подходит для изготовления воздуховодов и фасонных элементов, которые не подвергаются воздействию высоких температур, так как максимально возможный нагрев до размягчения – 65 градусов.

Элементы из ПВХ

Воздуховоды

Воздуховоды для вентиляции пластиковые прямоугольные – это трубы традиционной формы, позволяющей монтировать аккуратные и компактные открытые системы. Прямоугольная форма хороша тем, что можно сооружать узкие каналы, которые можно легко скрыть под слоем отделки – за натяжным потолком или под гипсокартоном. Ее недостаток – форма, а точнее углы, которые замедляют скорость потока воздуха, что способствует накоплению отложений.

Прямоугольные воздуховоды

Круглые пластиковые воздуховоды для вентиляции с точки зрения аэродинамики идеальны: они оказывают наименьшее сопротивление потоку воздуха, плавные изгибы и тупые углы не препятствуют прохождению отводимых газов. «Спрятать» в стенах такую систему сложнее из-за ее диаметра.

Круглые трубы

Гофрированные воздуховоды – это наименее практичный вариант. Гофра имеет только один плюс – гибкую форму, благодаря которой упрощается и ускоряется монтаж. На стенках такой трубы как воздушном фильтре оседают загрязнения, которые очень быстро начинают издавать неприятный запах и становятся рассадником бактерий. Чистить такой воздуховод крайне неудобно. В процессе эксплуатации при работающем вентиляторе благодаря ребристой поверхности такой воздуховод «поет» – издает неприятные вибрирующие звуки.

Гибкий воздуховод

Фасонные элементы

Для создания законченной системы не обойтись без фасонных элементов. Пластиковые воздуховоды для вентиляции размеры имеют самые разные, поэтому каждый производитель разрабатывает свою номенклатуру фасонных элементов, например:

шиберы – заслонки для открывания и закрывания;

Шибер для прямоугольных каналов

отводы – изогнутые элементы с различными углами, применяются для монтажа поворотов;

Различные виды отводов

тройники и крестовины – нужны при монтаже многоходовых систем;

Тройники и крестовины

переходы и редукторы – переходные элементы, для труб с разным сечением;

Переходные детали

соединительные элементы со встроенным клапаном;

Клапан

Деталь, при помощи которой осуществляется крепление при прохождении сквозь стену

заглушки, торцевые решетки.

Дополнительные элементы

Жесткие и гибкие воздуховоды

Вентиляционные трубы пластиковые для вытяжки на крышу, стены, подсоединяемые к шахте в многоквартирном доме, могут быть жесткими или гибкими. Выбор зависит от сложности системы. Если участок коммуникаций прямой, не требует создания большого количества поворотов, применяется жесткая труба. К ней приобретают из того же материала колено и прочие дополнительные элементы.

Если же на небольшом промежутке воздуховод нужно повернуть, удобнее приобрести гибкий тип трубы. Это гофрированные каналы, которые подходят для вентиляции с невысокой скоростью передвижения воздушных масс (до 30 м/с) и низким давлением в системе (800-5000 Па).

Пластиковую гофротрубу создают из полиэфира с добавлением алюминиевой фольги. Чтобы многослойная структура обладала достаточной прочностью, ее армируют при помощи стальной проволоки. Витки проходят между всеми слоями. Представленные воздуховоды характеризуются высокой шумо- и теплоизоляцией.

Ограничения в использовании гибкого воздуховода

Противопожарный клапан нельзя устанавливать на гибкий воздуховод

Как бы ни был удобен гибкий рукав в монтаже, использовать его можно не всегда. Запрещёнными являются такие условия и ситуации:

• вертикальные магистрали с перепадом по высоте от 6 м (выше 2 этажей),
• системы вентиляции с температурой входящих воздушных масс от +120 градусов,
• системы и магистрали с избытком тепла на отдельных их участках,
• линии вентиляции на открытом воздухе (кроме тех случаев, когда армированный гофрорукав защищен от воздействия атмосферных осадков и солнечного излучения),
• прокладка магистрали через стены и полы, где необходимо применение клапана дымоудаления или противопожарной автоматической заслонки,
• прокладка линии через стены зданий, которые имеют рейтинг огнестойкости более 1 часа,
• непосредственный контакт металлического или ПВХ элемента с агрессивными средами или абразивами.

К тому же недопустимо устройство гибкой вентиляции в кухонных промышленных помещениях, в гладильных, прачечных, если обратное не указано производителем.

Сферы использования

В рамках статьи будет рассматриваться только система отвода воздуха, так как она испытывает наибольшую нагрузку, и, соответственно, требования к ней существенно выше, чем к приточным каналам.

Пластиковые воздуховоды в общественном помещении

Есть два вида материалов, из которых традиционно изготавливаются вентиляционные системы – жесть и пластик. Первый намного дороже, но является огнестойким материалом, поэтому применяется в горячих цехах и на производствах. Негорючесть – единственное их достоинство, так как по остальным параметрам минусов у металлических систем больше, чем плюсов:

• не устойчивы к кислотам;
• имеют большую массу;
• дороги в изготовлении и монтаже;
• ограниченная номенклатура;
• не герметичны;
• выпадение химически активного конденсата на внутренних стенках;
• высокая сопротивляемость внутренней поверхности из-за большей шероховатости поверхности, из-за чего приходится устанавливать вентустановки большей мощности;
• отчетливый шум, который создается потоками воздуха – из-за низких аэродинамических характеристик вентиляционного рукава (углы, соединительные швы).

Кухонный воздуховод

Пластиковые воздуховоды – это бесшовные литые рукава, с идеально гладкими внутренними стенками, на которых грязь из отводимого воздуха не оседает или оседает в минимальных количествах. Практически для любой вентиляции, квартирной или производственной, можно изготовить на заказ детали нужной формы. Литье пластика – процесс быстрый, дешевый и с технологической точки зрения не сложный. Производители имеют стандартную номенклатуру, но всегда идут навстречу и могут изготовить часть узлов по индивидуальному заказу.

Вентиляционная система из пластика

Отложения в воздуховоде

Почему лучше выбрать текстильные воздуховоды для вентиляции чем традиционные металлические воздуховоды?

Воздушные носки (тканевые воздуховоды) используются в двух категориях зданий: промышленных и общественных.Преимущество их использования в промышленном секторе заключается в том, что в них равномерно распределяется воздух и поддерживается необходимая температура.

На всех промышленных объектах существует большое количество помещений, системы вентиляции которых довольно сложно спроектировать из-за множества производственных труб, кабелей и других элементов, что не позволяет установить металлические воздуховоды. В таких случаях применяются текстильные воздуховоды с их легким весом, который позволяет зацеплять их в любом месте без перегруженния конструкции.

Текстильные воздуховоды отлично подходят для пищевой промышленности. Есть возможность стирки в машинке с использованием дезинфицирующих средств. Полностью соответствует требованиям простой и эффективной очистки.

В общественных зданиях текстильные воздуховоды для вентиляции обеспечить воздухораспределение для конкретных условий, для конкретных зон. Этот тип распределения воздуха считается дешевле, поскольку воздуховоды функционируют одновременно как и диффузоры. Еще одним плюсом текстильных воздуховодов есть широкий выбор цветов, что позволит вписать их в интерьер многих общественных зданий, как кафе, рестораны, супермаркеты, общественные бассейны и фитнес-клубы, их не нужно обшивать коробом.

Итак, под итожим главные преимущества текстильных воздуховодов:

• диапазон температур эксплуатации от -10ºС до +110ºС;
• устойчивость к влаге и химическим веществам;
• некоторые модели обладают антибактериальными свойствами;
• легкая установка и небольшой вес 100-400 г / м ² ;
• высокая пропускная способность, и равномерное воздухораспределение;
• легкость ремонта и очистка;
• длительный срок службы (более 10 лет);
• возможность комбинации с различными воздуховодами;
• экономия денег;
• большой выбор цветов.
