Классификация воздуховодов


Конструкция воздуховода влияет на способ соединения Конструктивные особенности системы влияют на выбор метода соединения. Также способ стыковки зависит от эксплуатационных условий, параметров вывода загрязненного воздуха.

Круглые и прямоугольные

По геометрической форме выделяются круглые и прямоугольные конструкции. Преимуществом первого варианта является отсутствие риска появления вихревых потоков. Уровень шума тут ниже. Такой вид воздуховода чаще используется в промышленных помещениях.

Для жилых зданий лучше подходит конструкция прямоугольной формы. Благодаря высокой пропускной способности она обеспечивает хорошую вентиляцию. Такую систему проще спрятать под отделочным материалом. Благодаря плотному прилеганию к стене изделие не занимает много полезной площади.

В редких случаях для формирования системы кондиционирования применяются элементы треугольного сечения. Они имеют значение для интерьера.

Жесткие и гибкие

Пример жесткого воздуховода из пластиковых труб Жесткие воздуховоды имеют разную форму: круглую, квадратную, прямоугольную. Для изготовления конструкции используется алюминий, нержавеющая сталь, полимерные материалы. Гибкие варианты имеют только круглую форму. Они изготавливаются из алюминия, текстиля, ПВХ. Для придания дополнительной жесткости изделию используется проволока. В эффективной системе комбинируются оба вида воздуховодов.

Как зафиксировать горизонтальную систему вентиляции?

Чтобы закрепить горизонтальную систему воздухообмена, потребуются металлические кронштейны в форме уголков. Их необходимо будет укрепить на стене, используя подкладку. Насколько глубоко потребуется вмонтировать в стену кронштейн, зависит от размеров трубы.

Если крепить детали оборудования нужно к колонне из железобетона, то используются для этой цели косынки из металлического листа, уголок, подкосы. Сначала при помощи дюбелей на колонне укрепляют косынку, уже к ней прикрепляют подкос, уголок.

Для прикрепления оборудования к плите из бетона потребуются специальные кронштейны, если колонна выполнена из металла, то траверсы, хомуты. Для прикрепления сооружения к балке потребуются металлические скобы.

Гибкие воздуховоды теплоизолированные ISO d160*10м

Компания СУПЛЕР, Севастополь, на сайте с 15 авг 2017

Перейти на сайт

Опт Назначение: для вентиляции, Конструкция: гибкие, Диаметр: 160 мм, Покрытие: огнезащитное, Гибкие воздуховоды для вентиляции

Гибкие алюминиевые воздуховоды являются составляющими элементами системы вентиляции в небольших помещениях: офисном, торговом или жилом. Таким образом, в помещениях обеспечивается подача воздуха к воздухораспределителям.

Виды гибких воздуховодов

С точки зрения конструкции гибкий воздуховод, это многослойная конструкция. Ее основу составляет металлизированная пленка со спиральным металлизированным каркасом.

Особенности и преимущества гибких воздуховодов

Особенность гибкого воздуховода заключается в том, что он легкий, гибкий и вместе с тем прочный. Благодаря этому его эксплуатация возможна в любых условиях. К числу прочих преимуществ можно отнести:

отсутствие предэксплуатационной подготовки. Благодаря этому можно купить гибкие воздуховоды для вентиляции и сразу же приступать к работе,

устойчивость к процессам коррозии,

упругость. Сечение воздуховода не изменится при значительном перепаде давления,

устойчивость к износу,

простой монтаж. Прокладка трассы не требует наличия дополнительных отводов. Достаточно купить гибкие воздуховоды для вентиляции и по необходимости изменять угол поворота, а малый вес материала упрощает его крепление и подъем на высоту,

Применение и назначение гибких воздуховодов

Гибкие воздуховоды можно использовать везде. Однако есть и ограничения. Их не рекомендуется использовать на вертикальных участках и при прокладке подземных коммуникаций.

неизолированные воздуховоды нашли применение в системах бытовой и коммерческой вентиляции,

теплоизолированные воздуховоды предназначены для подготовки воздуха в системах, где необходимо сохранение температуры перемещаемого воздуха.

Теплоизоляция воздуховодов обеспечивается характеристиками применяемых материалов. Полиэфирный утеплитель размещается по всей площади воздуховода, что сообщает ему такие качества как: исключение вероятности появления конденсата, обеспечение сохранения температуры воздуха, способность понижать уровень шума и вибрации.

Классификация и специфика воздуховода обуславливает особенности его монтажа. Правильный монтаж позволяет обеспечить реализацию аэродинамических характеристик системы вентилирования.

Выделяют два способа монтажа гибких воздуховодов:

с использованием соединительных элементов. Установка жестких металлических колен на углах системы позволяет избежать натяжения рукава на нелинейных участках и исключит вероятность изменения диаметра воздуховода при перепадах давления,

без использования соединительных элементов. В этом случае повороты и изменения траектории движения воздуха обеспечивается за счет гибкости конструкции.

В число общих требований к монтажу входят:

не допускание провисания,

исключение лишних изгибов,

необходимость полного растягивания воздуховода, что позволит увеличить сопротивление материала,

осуществление прокладки воздухопровода через стены с использованием жестких элементов (металлических гильз),

обход угловых участков системы с использование жестких элементов или по максимально возможному радиусу.

Сегодня гибкие воздуховоды пользуются большим спросом. Компания SUPLER имеет качественное оборудование, обеспечивающее бесперебойное производство гибких воздуховодов. Весь товар сертифицирован, в наличии на складе в полном ассортименте. При покупке гибких воздуховодов SUPLER действуют специальные условия.

Воздуховоды от SUPLER это надежность, проверенная временем!

Гибкие воздуховоды теплоизолированные ISO d160*10м Объявление ID58328 на Проминдекс: Гибкие воздуховоды теплоизолированные ISO d160*10м купить в Севастополе у поставщика Компания СУПЛЕР. Цена: 1060 руб./в наличии

Принцип действия

В былые времена строители даже не задумывались об установке вентилируемого конька, так как воздух естественным образом циркулировал через щели или зазоры в строительных материалах и конструкциях. Устройство современной кровли из металлочерепицы или профнастила требует практически полной герметичности, монтаж выполняется в виде своеобразного «пирога», в котором присутствует слой утеплителя, гидроизоляции и пароизоляции. Такая конструкция не оставляет воздуху ни одной щелочки, и-за чего внутри дома устанавливается душный, влажный микроклимат. Чтобы решить эту проблему, нужно на этапе утверждения проекта разработать качественную вентиляцию. В зависимости от типа кровли есть 2 варианта вентиляционных систем:

  • Естественные. Вентиляция естественного типа оборудуется для домов с «холодными» кровлями, в которых не отапливается чердак. При такой конструкции в скате крыши проделывают слуховые окна, необходимые для циркуляции воздуха. В этом случае неотапливаемый чердак выполняет функции «воздушной подушки», изолирующей нагретые помещения от холодной крыши. Монтаж конька с вентиляционными отверстиями выполняется при таких обстоятельствах крайне редко.
  • Принудительные. Принудительная вентиляция работает по принципу конвекции, который гласит, что нагретый воздух всегда поднимается вверх. Кровли с отапливаемой мансардой из металлочерепицы, профнастила и рулонных материалов оборудуют коньковым аэратором, а также карнизными продухами, чтобы заставить воздушные массы циркулировать между помещением и атмосферой. Поток воздуха проникает в кровельную конструкцию через продухи, нагревается и поднимается под потолок, выходя через вентилируемый конек и освобождая место для свежего воздуха.

Принцип работы вентиляционной системы крыши

Работа принудительной вентиляции кровли

Принципы выбора вентиляционной трубы

Воздуховоды для монтажа вентиляции должны обеспечивать прохождение потока воздуха согласно показателям, указанным в проектных документах. Кроме того, им необходимо отличаться:

  • герметичностью;
  • устойчивостью к возгоранию;
  • минимальными размерами;
  • соответствием санитарно-гигиеническим нормам, в том числе и по уровню производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик трубы под вентиляцию классифицируют по следующим признакам:

  • форме сечения;
  • используемым материалам.

Самыми востребованными являются воздуховоды с сечением круглой или квадратной формы. Круглые трубы проще в изготовлении, требуют меньше материала и обладают хорошими аэродинамическими показателями. Воздуховоды квадратного и прямоугольного сечения сложнее в производстве, больше весят и отличаются повышенным уровнем шума. Зато они занимают меньше места и легко вписываются в помещение с подвесными потолками. Обычно вентиляционная труба прямоугольная используется для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, а не эстетические характеристики.

Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

  • Оцинкованную сталь. Она отличается устойчивостью к появлению коррозии, сохраняет свои характеристики в условиях умеренного климата и может использоваться в помещениях с повышенной влажностью.
  • Нержавеющую сталь. Ее применяют для изготовления воздуховодов, которые обеспечивают перенос потоков воздуха при температуре до + 500 ⁰C. Вентиляционные трубы из жаростойкой стали применяются в условиях воздействия агрессивной среды — на заводах тяжелой промышленности.

Прямоугольные вентиляционные трубы из нержавеющей стали

  • Металлопластик. Воздуховоды такого типа производят, соединяя два слоя металла вспененным пластиком. Они отличаются хорошей прочностью, небольшим весом, не требуют дополнительной теплоизоляции и имеют эстетичный вид. Однако высокая стоимость ограничивает круг использования металлопластиковых вентиляционных труб.
  • Пластик. Воздуховоды из полимеров незаменимы для переноса агрессивных воздушных масс на предприятиях химической, пищевой и фармацевтической промышленности. Основным материалом для их производства является ПВХ, который устойчив к воздействию влаги, испарений щелочей и кислот. Гладкая поверхность полимерных труб обеспечивает минимальные потери давления воздушного потока при движении, а герметичность соединений отдельных элементов препятствует попаданию переносимых масс в окружающую среду. В системах приточной вентиляции востребованы трубы из полиэтилена, а их аналоги из стеклоткани применяются для стыковки воздухораспределителей и вентиляторов.

Кроме того, воздуховоды могут различаться конструктивным исполнением и жесткостью. В зависимости от способа производства они бывают прямошовными, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для сооружения систем с высокими требованиями по прочности и характеризуются простотой эксплуатации и монтажа, но требуют надежного крепления, так как обладают значительным весом.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный рукав, основой которого служит стальная арматура из проволоки, а для изготовления стенок применяют металлизированный полиэфир. Они отличаются небольшой массой, просты в монтаже и обслуживании. К недостаткам гофрированных воздуховодов относят низкую звукоизоляцию и рифленую поверхность, которая снижает скорость потока воздуха при его перемещении. Какие трубы для вентиляции следует выбрать, определяют, учитывая и эти характеристики.

Гибкий воздуховод с теплоизоляцией

Для скрепления воздуховодов при монтаже системы вентиляции в частном доме используют фланцевое или бесфланцевое соединение. Во втором случае в качестве фиксирующего элемента служат бандаж из тонкой листовой стали и металлические рейки. При фланцевом соединении воздуховоды скрепляются между собой фланцами, а для герметичности используют уплотнители.

На что обращать внимание при выборе воздуховодов?

Воздуховоды могут монтироваться снаружи или внутри опорной поверхности:

  • внешние вентканалы прокладываются по фасадам. Отличаются гибкой схемой монтажа и простотой обслуживания. Систему можно доработать или расширить в любой момент. Минусы: потребность в теплоизоляции, уязвимость ко внешним факторам, нарушение эстетики фасада;
  • встроенные «погружают» в опорную поверхность – стену, плиту перекрытия, балку, шахту. Основные достоинства этого решения — максимальная прочность и компактность конструкции. Канал не занимает место внутри помещения, экономя полезное пространство. Недостаток — заложить их можно на этапе строительства. Сложно модифицировать в дальнейшем. Трудно обслуживать.

В ряде случаев систему вентиляции оборудуют внешними и внутренними воздуховодами, пользуясь преимуществами первого и второго варианта. Такая схема упрощает расчет воздуховодов, предоставляя возможность перестроить систему под любые «правила» воздухообмена.

Преимущества и недостатки

Эксперты выделяют следующие положительные качества гибких пластиковых труб для вентиляции:

  • возможность монтажа систем сложной конфигурации без применения дополнительных элементов. Конструкция гибкого воздуховода предоставляет возможность без труда изменить направление прокладки вентиляционной линии и легко выполнить поворот под требуемым углом;
  • благодаря небольшому весу снижаются расходы на крепёжные детали. Кроме того, подъём таких труб на высоту не сопряжён с трудностями. Поэтому выполнить монтаж системы вентиляции из пластиковых гибких воздуховодов могут выполнить всего 1-2 работника;
  • рассматриваемые материалы характеризуются значительным рабочим ресурсом, устойчивостью к воздействию агрессивных сред и коррозии. Они также отличаются долговечностью;
  • унификация диаметров гибких вентиляционных труб предоставляет возможность осуществлять монтаж совместно с элементами, конструкция которых обладает повышенной жёсткостью;
  • поверхность пластикового воздуховода легко утепляется разнообразными теплоизоляционными материалами. Помимо этого, современная промышленность выпускает достаточно большой ассортимент изделий с нанесённой теплозащитой. Утеплённую гибкую вентиляционную трубу можно монтировать вне зданий, а также в неотапливаемых помещениях.

К минусам подобной продукции можно отнести:

  • если монтажные требования не будут соблюдены, при работе вентиляции уровень шума может значительно возрасти;
  • конструкция гибкой трубы представляет собой многослойную комбинированную структуру с незначительной толщиной слоёв. Это, с одной стороны, позволяет реконфигурировать воздуховод без особых сложностей. Но с другой – при неаккуратном монтаже его поверхность легко можно повредить. Поэтому при креплении гибких труб, а также при выполнении пуско-наладочных работ необходимо тщательно контролировать целостность сети.

Гибкие трубы легко комбинируются с жесткими соединительными элементами

В принципе, такие минусы критичными назвать нельзя, однако при монтаже об этих качествах следует помнить.

Область применения вентиляции из пластика

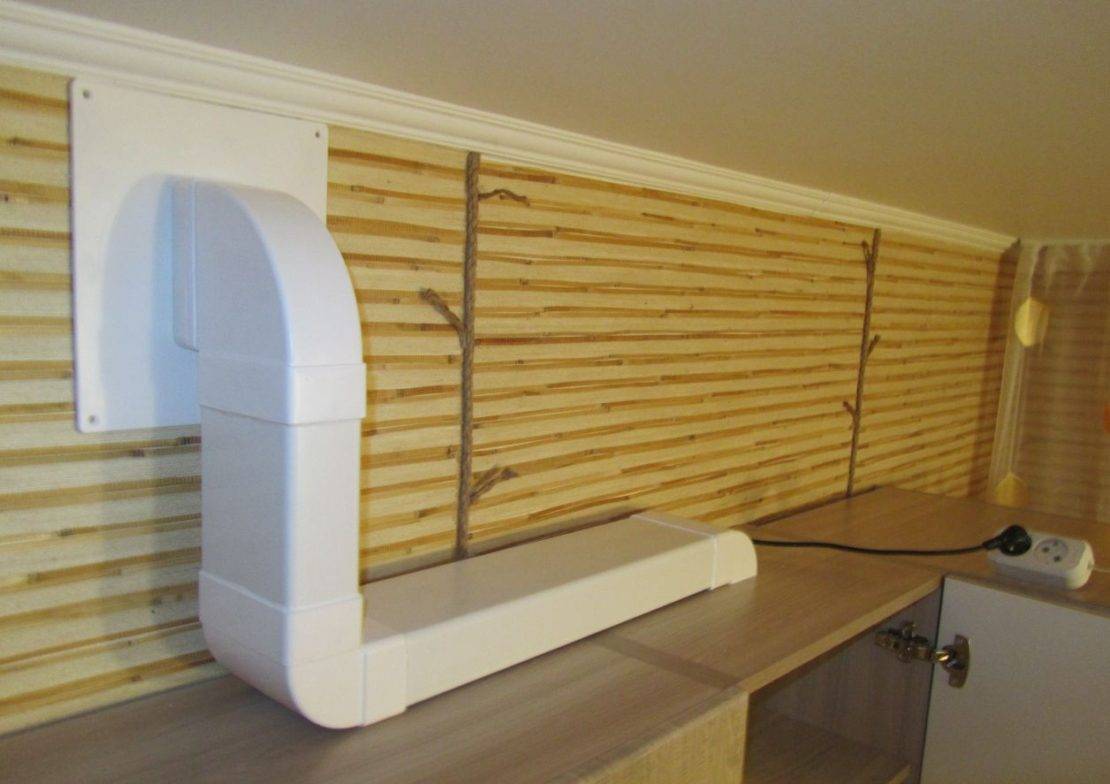

Вентканалы из ПВХ устанавливают в одно- и двухэтажных жилых постройках. Для сооружений с большей этажностью они не подходят. Кроме жилья их используют при монтаже вентиляции в мастерских, гаражах, ангарах, подвалах, сараях и других сооружениях хозяйственного назначения. Строительные нормы 7.13130.2013 гласят, что пластиковую вентиляцию разрешено делать в зданиях общественного назначения с 1-2 этажами.

Вентканалы пластиковые подходят для устройства приточных и вытяжных систем вентиляции. Но есть небольшое различие в материале изготовления в зависимости от назначения. Для монтажа вытяжной вентиляции подходят короба из обычного пластика, а при сооружении приточной системы с рекуперацией или подогревом используют детали из специального термостойкого пластика.

Преимущества и недостатки пластиковых вентканалов

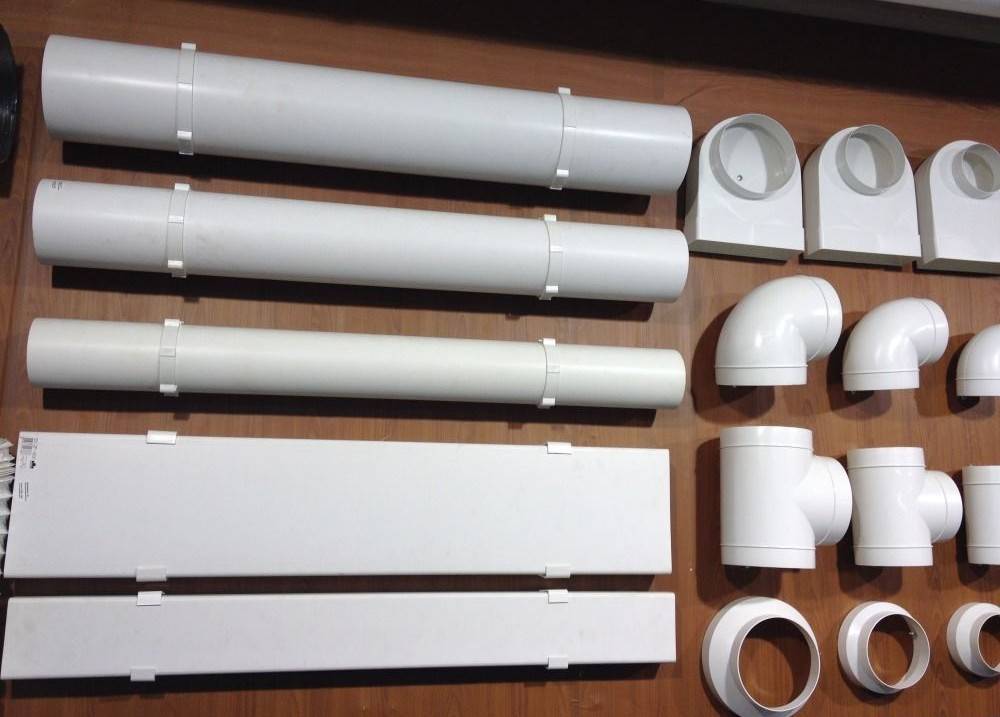

Пластиковые короба для вентиляции обладают следующими достоинствами:

  1. При соединении отдельных элементов стыки разрешено смазывать герметиком, что обеспечивает высокую герметичность системы.
  2. Поскольку внутренняя поверхность гладкая и ровная, при движении воздушного потока создается минимальное сопротивление. В местах соединения коробов нет выступов, потому что там расположен специальный замок.
  3. Гладкость поверхности обеспечивает бесшумную работу вентиляции. Даже при производительности в пределах 100 кубометров в минуту шум минимальный.
  4. Легкость и прочность конструкции обеспечивают стенки толщиной 0,25 мм.
  5. Чтобы пластик не электризовался, не притягивал к себе пыль и грязь, на внутренней поверхности есть антистатическое покрытие.
  6. Пластиковые вентканалы надежно защищены от коррозии, чего нельзя сказать о коробах из стали. То же самое касается химической стойкости.
  7. Материал легко резать. Использование пластиковых фитингов и фасонных элементов обеспечивает сборку системы требуемой конфигурации.

Воздуховоды из пластика не лишены недостатков. Главные минусы связаны с низкой прочностью и горючестью материала. При небольшом нагреве ПВХ плавится и деформируется, а при температуре 850°С он возгорается. Тонкостенные короба большого сечения образуют щели в месте соединения отдельных элементов. Если говорить о разновидностях без антистатического покрытия, то их недостаток в накоплении на стенках пыли и грязи. Детали с покрытием лишены этого недостатка, но стоят дороже.

Рекомендации по установке

В процессе монтажа подводки следует придерживаться некоторых правил:

  • Нужно обеспечить свободный доступ к местам крепления не только на время установки, но и для дальнейшего обслуживания и ремонта.
  • Перед монтажом необходимо еще раз тщательно осмотреть шланги и крепления. Дефекты могут появиться в процессе транспортировки или хранения, даже если в магазине была куплена качественная продукция.
  • Гайки следует закручивать плотно, но без чрезмерного усилия. Не рекомендуется пользоваться при этом газовыми ключами: они могут серьезно повредить соединительные элементы.
  • В процессе монтажа нельзя допускать перекручивания шланга или его растягивания.

  • Минимальный радиус изгиба сильфонных рукавов указывается в техническом паспорте, обычно он не должен быть меньше внешнего диаметра шланга, умноженного на 6.
  • После завершения монтажа и подачи воды в систему следует понаблюдать за подводкой около получаса, при необходимости подтянуть резьбовые соединения.

Для долгой службы шланга без протечек рекомендуется проводить раз в полгода профилактический осмотр и своевременно заменять износившиеся элементы. Видео ниже расскажет о некоторых особенностях сильфонной гибкой подводки.
