Варианты гидравлического расчета водопроводных сетей

Определение водопотребления предприятия

В соответствии п.2.4 , приложения 3 и согласно задания, норму водопотребления на хозяйственно-питьевые нужды на одного человека в смену принимаем qн.х-п

= 25 л/(см. чел) (приложение 3 ). Водопотребление в смену

Суточное водопотребление

Расход воды на душевые в смену

Количество душевых сеток

в сутки

Расход воды на производственные нужды в смену

(по заданию), в час

Суточное водопотребление на производственные нужды

Таким образом, расчетный суточный расход воды по предприятию составит

Суммарный расход воды за сутки по поселку и предприятию равен

Составляем таблицу суммарного водопотребления по часам суток (табл. 1.3).

Пояснение к табл. 1.3. В графе 1 приведены часовые промежутки от 0 до 24 ч. В графе 2 — расход воды поселком по часам суток в процентах от суточного водопотребления согласно приложению 1 при Кч= 1.45. В графе 3 — расход воды поселком на хозяйственно-питьевые нужды за каждый час суток в м3 (например, с 10 до 11 ч. расходуется 5,8% от

).

В графе 4 — расход воды на хозяйственно-питьевые нужды общественного здания (в нашем примере — больница) по часам суток в процентах от суточного расхода. Распределение расходов воды по часам суток принято по приложению 1 для больницы.

В графе 5 — количество воды в м3, расходуемое больницей на хозяйственно-питьевые нужды за каждый час суток (например, с 10 до 11ч. расходуется 6 % суточного расхода воды больней)

.

В графе 6 — расход на хозяйственно-питьевые нужды предприятия по часам смены в процентах от сменного расхода воды. Распределение расхода воды по часам смены принято по приложению 1 при Кч = 3.

В табл. 1.3 дано распределение расходов на хозяйственно-питьевые нужды предприятия для трехсменной работы. Для двухсменной работы в графе 6 с 0 до 1 ч записывается 12,5 % от Qсм, с 1 до 9 ч. — ноль и с 9 ч. записываются в %, как в табл. 1.3.

В графе 7 — количество воды в м3, расходуемое предприятием на хозяйственно-питьевые нужды за каждый час смены (например, с 10 до 11 ч. расходуется 6,25 % сменного расхода предприятия)

.

В графе 8 — расход воды на работу душа, который учитывается в течение часа после работы каждой смены (например, первая смена заканчивается в 16 ч., душ работает с 16 до 17 ч.).

В графе 9 — расход воды на производственные нужды, равномерно распределен по часам смены (

, продолжительность смены 8 ч.)

.

В графе 10 — сумма расходов всех потребителей в определенный час суток в м3, например, расходуется с 8 до 9 ч.

В графе 11, сумма расходов всех потребителей в определенный час суток в процентах от суммарного суточного расхода, например, суммарный суточный расход воды 12762м3, а суммарный расход с 8 до 9 ч. — 769,62 м3/ч, что составляет

. При составлении таблицы необходимо для контроля суммировать числа стоящие в столбцах, например, сумма чисел в столбце 3 должна быть равна Q

и т.д.

Из табл. 1.3 видно, что по поселку и предприятию наибольшее водопотребление происходит с 8 до 9 ч., в это время на все нужды воды расходуется 749,62 м3/ч или

По предприятию расчетный расход

Расчетный расход общественного здания (больницы)

Собственно поселок расходует

Сфера влияния нормативного документа

«Правила холодного водоснабжения и водоотведения» – таково полное название документа, утвержденного 29.07.2013 г. за N 644. Последняя редакция – апрель 2021 г., изменения и дополнения действуют с 12.04.2018 г.

Правила определяют отношения абонентов (потребителей услуг) и организаций, их поставляющих, на основе заключения обязательных договоров.

Заключение договора на поставку воды и водоотведение не займет много времени, если заранее собрать полноценный пакет необходимых бумаг

В документе рассматриваются также:

• потребители услуг – физические лица, бюджетные организации, предприятия и т.д.;
• алгоритм подсоединения объектов к ЦС (центральным системам);
• учет отпущенной воды, учет отведенных стоков, качество контроля;
• потребители, которые обязаны учитывать сброс стоков в ЦС измерительными приборами;
• расчет компенсации за сброс чрезмерно загрязненных стоков, порядок информирования об изменении их состава и свойств (подача деклараций);
• нормативы, механизм наблюдения за их использованием на практике, определение размера сверхнормативной платы;

Должен быть продуман и обеспечен, а в случае необходимости создан доступ к водопроводным и канализационным коммуникациям абонента, к точкам отбора воды и стоков на пробу.

Галерея изображений

Фото из

Системы водоснабжения и водоотведения

Обеспечение водоснабжения в нужном объеме

Взаимосвязь водопровода и канализации

Устройство системы водоотведения в промышленном варианте

Поверочный гидравлический расчет

Цель поверочного расчета

Определение потокораспределения, скорости и потерь напора на участках, давления во всех узловых точках сети, качества обеспечения потребителей требуемым расходом с необходимым напором. Расчет производится при известных диаметрах труб и отборах воды в узловых точках.

Электронная модель позволяет имитировать поведение реально работающей системы водоснабжения или исследовать и прогнозировать её поведение в условиях, которые нецелесообразно, а может даже и невозможно воспроизвести на практике.

В зависимости от поставленной задачи, гидравлические расчеты можно производить на различные режимы работы системы водоснабжения:

• штатные режимы, при расчетных или фактических расходах;
• аварийные режимы, при расчете и анализе последствий переключения участков, включении или отключении насосного оборудования и гидрантов;
• проектные режимы при, подключении новых потребителей или планировании перекладок на сетях.

Особенности расчета

• Возможен расчет тупиковых и кольцевых водопроводных сетей, работающих от одного или нескольких источников.
• В качестве носителя может быть указана вода или любая другая техническая жидкость, к примеру нефть, мазут и т.п.
• Возможен расчет при фиксированном и нефиксированном потреблении воды.
• Возможен расчет с учетом графика суточной неравномерности и графика работы насосного оборудования.
• Возможен расчет на основании данных телеметрии, получаемых в режиме реального времени с приборов учета, датчиков и контроллеров, которые записываются в слой сервисом ZuluOPC.
• Возможно задание потребителей расчетным сопротивлением или изливом через отверстие.
• Имеются различные режимы работы насосного оборудования. Насосное оборудование может быть задано: функцией насоса, сохраненной в виде H-Q характеристики, значением развиваемого на насосе давления или значением напора после насоса и преобразователя частоты.
• Моделирование режимов работы различного оборудования. В модели представлено дросселирующее оборудование с постоянным сопротивлением, запорная арматура, заданная степенью открытия, регуляторы давления и расхода, водопроводные колонки и гидранты.

Исходные данные для поверочного расчета

Основным исходным данным является схема водопроводных сетей, она создается в графическом редакторе ZuluGIS. В дальнейшем, всем объектам водопроводной сети заносится необходимый для гидравлического расчета перечень атрибутов.

Любой режим определяется топологией сети, давлением на источниках, параметрами работы насосного оборудования, сопротивлениями и свойствами участков трубопроводов, параметрами установленного на сети регулирующего оборудования и требуемого на потребителях расхода, с минимальным напором ().

Результаты поверочного расчета

• Распределение воды по участкам сети.
• Расходы, потери напора и скорости движения воды на участках.
• Давления в каждом узле.
• Расстояние и время прохождение воды до каждого элемента сети.
• Качество обеспечения потребителей требуемыми параметрами.
• Расход и давление на потребителях.

Результаты расчета записываются в базы данных по объектам и могут быть вынесены на карту, использованы для построения тематических карт, графика падения давления или собраны в виде спецификации и сохранены в отчет.

Поверочный расчет позволяет

• Определять зоны влияния источников, работающих на одну сеть.
• Определять зоны с избыточным и недостаточным давлением.
• Осуществлять наладку гидравлического режима водопроводной сети.
• Подбирать параметры регулирующего оборудования.
• Оценивать правильность принятых проектных решений и оценивать их влияние на существующий гидравлический режим.
• После сопоставления результатов расчета с данными телеметрии и манометрического обследования сети, выявлять участки с повышенным гидравлическим сопротивлением, лимитирующие пропускную способность водопроводных сетей и скрытыми утечками.
• Формировать экономически эффективные планы реконструкции сетей.
• Моделировать аварийные ситуации на сети и обосновывать мероприятия по минимизации последствий этих аварий.
• Моделировать последствия крупных отборов воды, связанных с крупными утечками и пожарами.
• Оценивать влияние переключений при передаче части воды от одного источника к другому.

Расход воды

Нормативы расхода воды отдельными сантехническими приборами можно обнаружить в одном из приложений к СНиП 2.04.01-85, регламентирующему сооружение внутренних водопроводов и канализационных сетей. Приведем часть соответствующей таблицы.

Прибор	Расход ХВС, л/с	Общий расход (ХВС и ГВС), л/с
Умывальник (водоразборный кран)	0,10	0,10
Умывальник (смеситель)	0,08	0,12
Мойка (смеситель)	0,08	0,12
Ванна (смеситель)	0,17	0,25
Душевая кабинка (смеситель)	0,08	0,12
Унитаз со сливным бачком	0,10	0,10
Унитаз с краном прямой подачи воды	1,4	1,4
Кран для полива	0,3	0,3

В случае предполагаемого одновременного использования нескольких сантехнических приборов расход суммируется. Так, если одновременно с использованием туалета на первом этаже предполагается работа душевой кабинки на втором – будет вполне логичным сложить расход воды через оба сантехнических прибора: 0,10+0,12=0,22 л/с.

При последовательном подключении приборов расход воды суммируется.

Особый случай

Для пожарных водопроводов действует норма расхода в 2,5 л/сна одну струю. При этом расчетное количество струй на один пожарный гидрант при пожаротушении вполне предсказуемо определяется типом здания и его площадью.

На фото – пожарный гидрант.

Параметры здания	Количество струй при тушении пожара
Жилое здание в 12 – 16 этажей	1
То же, при длине коридора более 10 метров	2
Жилое здание в 16 – 25 этажей	2
То же, при длине коридора более 10 метров	3
Здания управления (6 – 10 этажей)	1
То же, при объеме более 25 тыс. м3	2
Здания управления (10 и более этажей, объем до 25000 м3)	2
То же, объем больше 25 тыс. м3	3
Общественные здания (до 10 этажей, объем 5 – 25 тыс. м3)	1
То же, объем больше 25 тыс. м3	2
Общественные здания (более 10 этажей, объем до 25 тыс. м3)	2
То же, объем больше 25 тыс. м3	3
Администрации предприятий (объем 5 – 25 тыс. м3)	1
То же, объем более 25000 м3	2

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

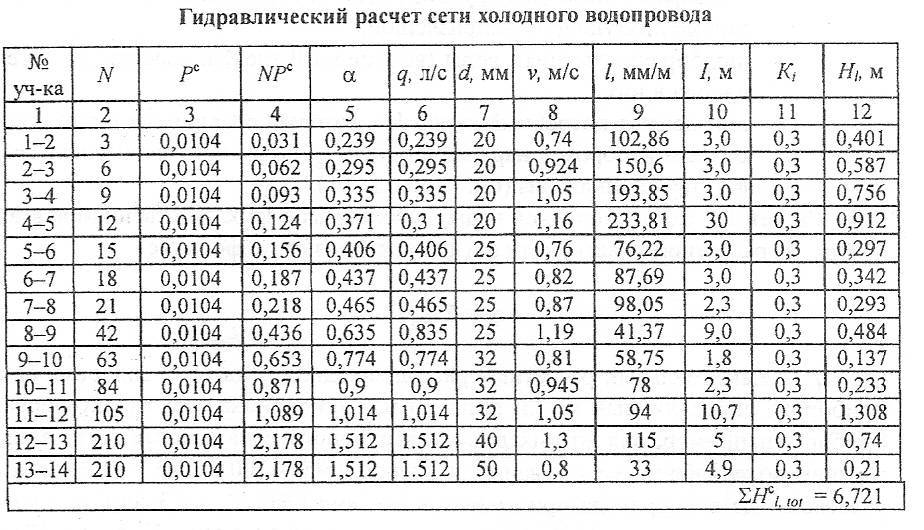

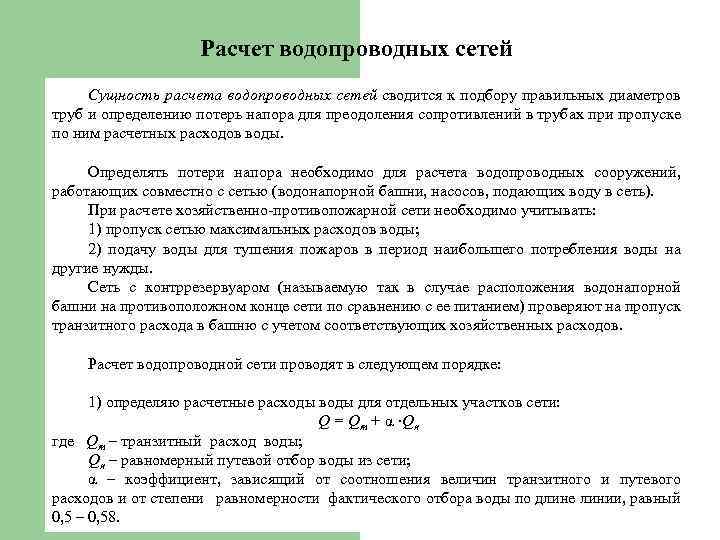

Гидравлический расчет водопроводной сети: методика, примеры и таблица расчета

Водопроводные системы жилых зданий представляют собой тупиковые трубопроводные системы, в состав которых входят: пункты водозабора на входе в здание (вводные ответвления магистральных трубопроводов); водомерный узел, регулирующее и насосное оборудование; внутридомовые разводящие трубопроводы и стояки системы водораспределения; водоразборные устройства и технологические подводки к системам водообеспечения здания.

Гидравлический расчет водопроводной сети может производиться в двух вариантах: проектном и поверочном. Цель гидравлического расчета системы водоснабжения здания на проектно-конструкторском этапе состоит в определении оптимальных сечений разводящих внутренних трубопроводов, расчете необходимого расхода и давления воды на входе в систему и расчетном обосновании нормативных показателей водопотребления на наиболее удаленных водоразборных узлах сети.

Методика гидравлического расчета предусматривает несколько этапов.

1. Строится аксонометрический план водопроводной системы дома с поэтажной разводкой системы водоснабжения ко всем водоразборным узлам (санитарно-техническим устройствам) здания, включая системы технического и противопожарного обеспечения.

2. На аксонометрической схеме определяются длины прямолинейных расчетных участков одного диаметра. Деление системы на участки при гидравлическом расчете водоснабжения следует производить, начиная с диктующего (самого удаленного и высоко расположенного) узла водоразбора.

3. Определяются условные расходы воды для каждого участка, исходя из количества водоразборной арматуры, включенной в ветвь сети. Количество узлов водопотребления определяется по проектной схеме.

4. По нормативной скорости потока V_н от 0,7 до 1,5 м/с вычисляются допустимые диаметры участков водопроводной сети. На основании полученных результатов составляется сводная таблица гидравлического расчета водопроводных труб. Расчеты диаметров производятся по методическим рекомендациям СНиП. Расход воды на каждом из участков определяется по формуле:

q = 5 q_o a ,

где q_o – максимальный расход водоразборных устройств, л/с;

а=PN – коэффициент, определяемый произведением вероятности одновременного включения водоразборных приборов системы водоснабжения (Р) на количество приборов на данном участке (N).

5. Определяются потери напора на участках трубопровода по формуле:

,

где i – гидравлический уклон участка;

l – длина участка;

k_l– коэффициент, значение которого зависит от назначения сети. При гидравлическом расчете системы водоснабжения хозяйственно – питьевых сетей жилых и общественных зданий k_l = 0,3.

В случае секционного объединения стояков узловые потери напора при гидравлическом расчете внутреннего водопровода следует определять по формуле:

где f – коэффициент, величина которого зависит от вида водоразбора (для сетей хозяйственного водопользования f = 0,5; для систем противопожарного водопровода f = 0,3);

m – число стояков в водопроводной сети.

6. По таблицам гидравлического расчета водопроводных труб находятся общие потери напора в сети. Данные, полученные для каждого выделенного участка, суммируются и дают искомый результат:

Н_общ = Н₁ + Н₂ + …+ Н_n ,

на основание которого и определяется величина требуемого напора на входе водопроводной системы здания. Сравнение Н_тр с напором, поставляемым магистральными водоподводящими сетями, позволяет сделать вывод о необходимости установки дополнительного насосного оборудования. Порядок гидравлического расчета горячего водоснабжения соответствует приведенной выше методике.

Расчет потерь водопроводного напора

Формула определения потери напора на трубопроводе определенной длины следующая:

H=iL·(1+K),

где:

• H – величина потери напора, м;
• i – гидравлический уклон труб водопроводной сети квартиры;
• L – протяженность труб водопровода, м;
• K – коэффициент, связанный с назначением сети водопровода.

Для проводящих воду трубопроводах хозяйственно-питьевого назначения коэффициент K равняется 0,3.

Вообще, наибольшая сложность с данной формулой возникает в отношении малопонятного параметра «гидравлический уклон». Под ним понимается сопротивление движению воды, оказываемое трубой.

Параметры, влияющие на гидравлический уклон:

1. Скорость движения воды. Больше скорость – выше гидравлическое сопротивление трубопровода.
2. Диаметр проводящей воду трубы. Чем он меньше, тем более высоко значение гидравлического сопротивления.
3. Степень гладкости внутренних стенок трубы. Данная характеристика зависит от материала исполнения трубопровода (труба из ПНД более гладкая, чем из стали) и продолжительности его службы (отложения извести, ржавчина).

Наиболее удобный способ вычисления гидравлического уклона – таблица Ф.А. Шевелева. Используя ее, получится сравнительно быстро определить гидравлический уклон с учетом диаметра, материала трубопровода и скорости воды.

Если число водопотребляющих приборов превышает 7 единиц и протяженность водопровода составляет более 25 м,потребуется либо выстраивать магистраль на коллекторной гребенке, либо применять 20 мм трубу (+)

Однако сведения из таблицы Шевелева несколько устарели – современная сантехника работает под более высоким избыточным давлением, чем сантехнические приборы прошлого века. Сегодня нормальное избыточное давление в квартирном водопроводе должно быть не менее 0,3 кгс/м.

Выполним в качестве примера потери напора в системе водопровода, выполненного из пластиковой трубы 20 мм диаметра, общей протяженностью 23 м и наибольшей скоростью движения воды в 1,5 м/с.

Величина гидравлического уклона для трубопровода с названными параметрами составит 232,7, при условии его протяженности в 1000 м (1000i). Для нахождения значения i, используемого в формуле вычисления падения напора, требуется поделить на 1000, т.е. 232,7:1000=0,2327.

Учитывая значение коэффициента в 0,3 (водопровод хозяйственно-питьевого назначения), рассчитаем формулу: H=0,2327·23·(1+0,3)=6,95 м.

Т.е. избыточное давление на последнем (концевом) сантехническом приборе в 0,5 атмосфер будет достигнуто, если в сети квартирного водопровода поддерживается давление, равное 0,5+0,695=1,195 кгс/см2.

Поскольку в магистральном трубопроводе давление обычно не ниже 2,5 атмосфере, условие функционирования рассмотренного в примере водопровода вполне соблюдено.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно. 2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

1.2. Проверка обеспеченности здания гарантийным напором

Для
обеспечения нормальной работы
водоразборных точек внутри зданий в
наружной водопроводной сети должен
быть создан необходимый напор, называемый
свободным напором. Величина этого напора
зависит в населенных пунктах от высоты
зданий, а в производственном водоснабжении
– от требований технологического
производства.

внутреннего
водопровода напором городской сети
проверяем сравнением гарантийного
напора
с нормативным свободным напором
для заданной этажности, тем самым решаем
вопрос о повысительных установках в
системе водоснабжения здания.

Минимальная
(нормативная) высота свободного напора
в наружной водопроводной сети населенных
пунктов принимается следующая:

– для
одноэтажной застройки H св
= 10 м (не менее);

– для
большей этажности на каждый этаж следует
добавлять 4 м.

Для
предварительного суждения об обеспеченности
хозяйственно-питьевой системы внутреннего
водопровода напором от наружной сети
следует сравнить гарантированный
свободный напор H q
(по
заданию) с минимальным свободным напором
на вводе в здание.

Минимальный
свободный напор,
м для заданной этажности:

где
n
– число этажей в здании.

При

>
требуется установка повысительных
устройств

1.3 Проектирование внутренних сетей водопровода

Трассировка
водопроводной сетей производят на
планах этажей, подвала (технического
подполья), чердака (технического этажа)
в следующей последовательности:

выбор
местоположения стояков;

прокладка
подводок от стояков к водоразборной
арматуре санитарно-
гигиенических приборов и
технологического оборудования;

прокладка
магистральных трубопроводов;

выбор
местоположения вводов и водомерного
узла

размещение
поливочного крана и подводок к ним.

Трубопроводы
хозяйственно – питьевых систем на
плане, на схеме обозначаются буквенно
– цифровыми индексами – В1.

Нумерация
стояков хозяйственно – питьевых сетей
на плане этажа, подвала здания производятся
слева направо: Ст В1-1, Ст В1-2 и т.д.

Водопроводные
стояки расположены вблизи групп
сантехприборов и оборудования, т.е. в
местах наибольшего водоразбора и с
учетом возможности установки одного
запорного вентиля для отключения всей
подводки от каждого стояка. При
проектировании стояков необходимо
учитывать планировку помещения во всех
этажах здания, чтобы стояки не проходили
в середине помещения, не пересекали
несущие конструкции, располагались
около стен.

Подводящие
трубопроводы проложены открытым способом
над полом вдоль стен на высоте 0,3 м с
вертикальным подъемом к водоразборной
арматуре. Для возможности спуска воды
подводки выполнены с уклоном не менее
0,002 в сторону водопроводного стояка.

Магистральный
трубопровод надлежит прокладывать по
кратчайшему расстоянию, избегая
пересечения лестничных клеток. Размещен
в подвале на

расстоянии
300 мм от потолка вдоль несущей стены с
уклоном 0,002 в сторону водомерного узла
для опорожнения сети.

На
магистральном трубопроводе необходимо
предусмотреть присоединение поливочных
кранов диаметром 25 мм, которые размещены
в нишах наружных стен на высоте 0,30 м от
отмостки через 60…70 м по периметру
здания. При расчете внутреннего
водопровода зданий расходы через
поливочные краны не учитываются, т.к.
эти расходы не совпадают по времени с
максимальным водопотреблением в здании.

На
сети хозяйственно – питьевого водопровода
в каждой квартире следует предусматривать
отдельный кран для присоединения шланга
(рукава), оборудованного распылителем,
для использования его в качестве
первичного устройства внутриквартирного
пожаротушения при ликвидации очага
возгорания на ранней стадии.

Выбор
материала труб следует производить с
учетом назначения и условия трубопроводов,
давления, температуры транспортируемой
воды, качества воды, а также срока службы
трубопроводов, руководствуясь отдельными
сводами правил на проектирование и
монтаж тех или иных видов труб
трубопроводных систем и технико –
экономических требований.

1.4. Ввод. Расположение водомерного узла

Вводом называется трубопровод, соединяющий наружную водопроводную сеть с внутренней сетью. Ввод водопровода целесообразно прокладывать под прямым углом к наружной сети ближе к центру здания для обеспечения одинаковой гидравлической нагрузки в обеих ветвях внутренней водопроводной сети, с уклоном не менее 0,002 в сторону наружной сети.

Глубина заложения ввода , м принимается в зависимости от глубины заложения наружной сети и глубины промерзания грунта:

(2)

где h_пр — глубина промерзания зависит от климатических условий данной местности, м.

В месте присоединения ввода к наружной сети предусматривается водопроводный колодец. Уклон ввода в сторону присоединения должен быть не менее 0,002.

Расстояние по горизонтали между вводом водопровода и выпусками канализацию должно быть не менее 1,5 м при диаметре ввода до 200 мм включительно и не менее 3 м при диаметре более 200 мм.

Пересечение ввода со стенами подвала или технических подполий следует выполнять в сухих грунтах с зазором 0,2 м между трубопроводам и строительными конструкциями для предохранения от возможной осадки здания, проникновения атмосферных осадков и грунтовых вод.

При выборе места ввода необходимо решать этот вопрос в увязке с генпланом здания.

Водомерный узел следует располагать непосредственно за наружной стеной подвала или технического подполья не далее 2 м, с температурой не ниже 5о С, в легко доступном для обслуживающего персонала месте.

Водомерный узел состоит из следующих элементов:

• контрольно – измерительного прибора (счетчика), предназначенного для учёта количества воды в системе водоснабжения зданий

• контрольно – спускового крана, который служит для спуска воды, проверки правильности показания водосчетчика, диаметр спускного крана для крыльчатого водосчетчика принимается принимается d=15мм, для турбинного d=20 мм

• запорной арматуры, для возможного ремонта или замены счетчика

• фильтра грубой очистки (для удаления механических загрязнений)

• манометра, для контроля давления в водопитателе

• трубопроводов обвязки

• переходов от диаметра трубопровод к диаметру счетчика

• прямых участков для выравнивания профиля скоростей, необходимого для обеспечения точности показаний счетчика

Перед счетчиком предусматривается установка механических или магнитно – механических фильтров.

К микрорайонным сетям относятся внутриквартальные сети, трассировка которых производится в соответствии с требованиями.

Прокладка указанных сетей ведется с увязкой с наружными сетями электроснабжения, телефона, газопровода, теплотрассой.

Внутриквартальные сети трассируют по кратчайшим расстояниям с устройством минимального количества колодцев. Они не должны загромождать подземное пространство улиц и проездов, чтобы не создавать помех при обслуживании и ремонте сетей.

Дворовую канализации прокладываем параллельно фундаментам зданий на расстоянии 5 м, диаметром 160мм.

Режим работы сети – самотечный, за счет придания уклона трубам.

На дворовой канализационной сети проектируем колодцы в местах выпусков внутренней канализации, в местах поворотов, в местах боковых присоединений и на прямых участках: при диаметре 160 мм – через 39 м. Последний колодец дворовой канализации называется контрольным, его устанавливаем на расстоянии 2м от красной лини вглубь двора, и он же разделяет сферу обслуживания канализационной сети.

Смотровые канализационные колодцы и основном проектируют сборные из железобетонных колец диаметром 1000мм и горловиной 700мм.

На генплан участка М 1:500 наносят вышеуказанные сети в виде соединительной линии со всеми смотровыми, поворотными колодцами.

2.1. Системы внутренней канализации

В
зависимости от назначения здания у
сооружения и предъявляемых требований
к отведению сточных вод, необходимо
предусматривать следующие системы
внутренней канализации:

Санитарно
– бытовую – для отведения сточных вод
от санитарно-технических приборов(унитазов,
умывальников, ванн)

Производственную
– для отведения производственных
сточных вод

Объединенную
– для отведения бытовых и производственных
сточных вод при совмещении их
транспортирования и очистки

Внутренние
водостоки – для отведения дождевых и
талых вод с кровли здания

По
способу транспортирования загрязнений
различают трубопроводные и лотковые
системы.

По
устройству вентиляции системы внутренней
канализации бывают с вентилируемыми и
невентилируемыми стояками.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет. Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом

Принципиальная схема подключения насосной станции

Подводя итоги

Диаметр труб – очень важный параметр при прокладке водопровода. Несоответствие значений может привести к поломке или неправильной работе системы. Чтобы избежать подобного, все расчёты следует производить точно, не отклоняясь от значений в таблицах и чётко следуя формулам.

Многие современные строительные компании не только самостоятельно прокладывают трубопроводы, но и производят полный расчёт системы. На вооружении у таких профессионалов находятся последние программные разработки, которые не только упрощают процесс проектировки, но и делают окончательный результат более точным. Но, при желании, расчёт диаметра трубопровода можно производить и самостоятельно, достаточно точно следовать рекомендациям.
