Обзор гидроаккумуляторов Рефлекс для систем водоснабжения

Подбор гидроаккумулятора

Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.

Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения.

Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости.

При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.

Подбираем гидробак

Основными характеристиками накопителей являются объем и давление.

Объем

Для бытового использования промышленность выпускает гидробаки объемом от 20 до 100 л.

Главным фактором, влияющим на выбор накопителя, является максимальный расход воды в доме, имеющий место в так называемые пиковые часы.

Напомним: основная задача гидробака – увеличить паузы между отключением и включением насоса хотя бы до 4 – 6 мин (в зависимости от модели). Поэтому его емкость должна быть достаточной для того, чтобы в течение этого времени все потребители снабжались водой.

В самом простом случае при выборе бака опираются на данные, полученные опытным путем:

  1. При наличии 3-х или менее потребителей и насоса производительностью до 2 куб. м/ч будет достаточно накопителя объемом 20 – 24 л.
  2. Если производительность насоса составляет 3,5 куб. м/ч или около того, а потребителей в системе – от 4 до 8, — лучше установить бак на 50 или 60 л.
  3. Для системы с 10-ю потребителями и насосом производительностью около 5 куб. м/ч подходящим будет бак объемом 100 л.

Существуют и более сложные методики расчета (например, методика UNI), включающие большие таблицы и громоздкие формулы.

Покупать бак с запасом по объему нецелесообразно по ряду причин:

  • более вместительный бак обойдется значительно дороже;
  • вода в баллоне будет застаиваться;
  • пребывая почти постоянно в растянутом состоянии, мембрана или баллон быстро придут в негодность и потребуют замены.

Поступать таким образом следует только в том случае, если вы часто сталкиваетесь с перебоями в электроснабжении и, как следствие, простоями насоса.

Количество воды, которое может поместиться в гидробак при правильной его эксплуатации, составляет примерно 40% — 50% от его общего объема.

Давление

В паспорте гидробака всегда указывается предельно допустимое давление для сети, к которой он подключается.

Разумеется, оно должно превышать давление отключения, на которое настроена автоматика насоса.

Для установки в подвале двухэтажного дома следует выбирать гидробак с предельным давлением на уровне 4 – 5 атм, так как ему придется выдерживать одну дополнительную атмосферу, необходимую для создания достаточного напора на втором этаже.

Выбор гидроаккумулятора

Выбор гидроаккумулятора зависит от объема потребления воды. Чем больше потребление воды, тем больше должен быть объем гидроаккумулятора. А давление в баке должно быть приблизительно равно или чуть меньше давления воды в водопроводе в месте подключения бака. В случае если в доме нет большого потребления воды (нет ванны) и количество людей не больше 4, можно ограничиться гидроаккумулятором объемом 25-35л. В иных случаях нужно устанавливать бак объемом не менее 50л. Самый важный критерий при подборе объема бака – количество включений-выключений насоса. Обычно оно регламентируется заводом-изготовителем электродвигателя.
В даной таблице приведены максимальные допустимые количества часовых включений для электродвигателей. Для скважинного насоса обычно рекомендуют не более 20 включений/час, а лучше 10-15 включений/час.

Мощность двигателя насоса, кВт0,5-1,52-45-7,59,2-12,515-22
Максимальное количество включений/час5040302015

<math> Vt=16.5 \Qmax \Pmax \Pmin \frac{aPprecΔP}\,</math>
Vt – объем гидроаккумулятора в литрах.
Q max – средняя производительность насоса, равная максимальному расходу воды (в литрах/мин).
а – максимально допустимое число запусков насоса в час (значение, рекомендуемое производителем насоса).
P max – максимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм.
P min – минимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм, которое не должно быть ниже, чем (высота строения в метрах)/10 + 1Атм
ΔP – разность P max и P min
P prec – абсолютное давление газа в гидроаккумуляторе, которое никогда не должно превышать P min.
Для оптимальной работы гидроаккумулятора необходимо, чтобы P rec < P min. Рекомендуется, чтобы:
P rec+0.5 бар=P min.

Стоимость гидроаккумуляторов Reflex

Цена гидроаккумулятора из Германии напрямую зависит от объема прибора. Есть и специфичные параметры, влияющие на стоимость агрегата. К примеру, исполнение в категории крепления. Навесные гидроаккумуляторы стоят дешевле тех, в конструкции которых есть опорные стойки.

Стоимость некоторых навесных моделей в рублях:

  • Reflex DE 8 – 1500;
  • Reflex DE 25 – 2300;
  • Reflex DE 33 – 3300.

Цены вертикальных приборов, в конструкции которые есть ножки (стойки):

  • Reflex DE 60 – 5300;
  • Reflex DE 80 – 6300;
  • Reflex DE 100 – 7800;
  • Reflex DE 200 – 13700;
  • Reflex DE 500 – 24000;
  • Reflex DE 1500 – 100000.

2 Этапы и нюансы монтажа гидроаккумулятора

С тем, как выполнить расчет и как выбрать устройство – разобрались. Теперь же требуется упомянуть о том, как именно выполняется подключение гидроаккумулятора к системе водоснабжения. При желании эту работу можно выполнить своими руками – если следовать приведенным ниже советам, то сложностей возникнуть не должно.

При этом не важно, какая именно модель подключается – гидроаккумулятор Reflex на пару десятков литров или же бак на 300 литров. Подготовка выглядит следующим образом:

Подготовка выглядит следующим образом:

  1. Прежде всего – нужно выбрать место, где будет стоять оборудование: станция автоматического водоснабжения и, собственно, сам бак. Их не обязательно располагать рядом, но чаще всего это делается именно так.
  2. Проверяется давление внутри емкости. Необходимо, чтобы этот показатель был примерно на 0.2-1 атмосферы ниже, чем параметр, установленный на реле автоматического пуска насоса. В противном случае его можно (и нужно) подрегулировать своими руками.

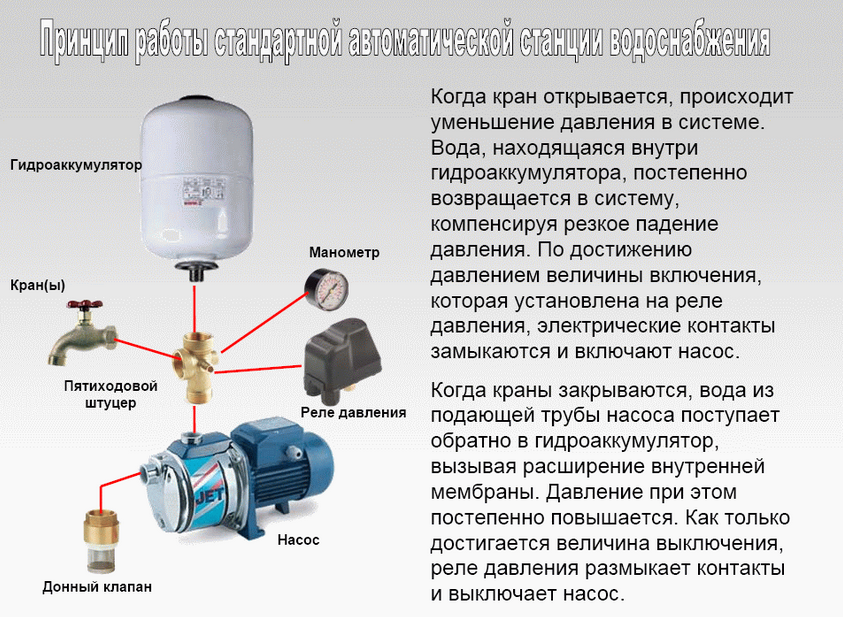

Теперь требуется позаботиться о необходимых деталях для подключения:

  1. Штуцер, имеющий 5 выходов: для самого бака, для реле автоматического включения, для манометра, для насоса и, собственно, для самой водопроводной линии.
  2. Манометр (со шкалой до 10 атмосфер).
  3. ФУМ-лента (для герметизации соединений).

Теперь – рассмотрим, как именно своими руками можно произвести подключение:

  1. Штуцер подсоединяется к емкости, используя шланг.
  2. К другим выходам штуцера подключаются манометр, реле, насос и водопроводная труба . Каждое соединение предварительно уплотняется ФУМ-лентой.

По завершению работы следует выполнить пробный пуск насоса – чтобы определить герметичность системы. Для этого требуется тщательно осмотреть места соединения: по ним не должно быть утечек.

Подключая своими руками реле давления, обязательно и очень внимательно смотрите на метки, которые нанесены под его крышкой. Их две – это «Сеть» и «Насос»
, и перепутать их ни в коем случае нельзя.
Возможно, что этих меток и вовсе не окажется (бывает и такое у некоторых моделей) – в этом случае своими руками подключение рекомендуется не выполнять, а воспользоваться помощью электрика.

2.1
Описание устройства и принципа работы гидроаккумулятора (видео)

Достаточно вникнуть в принцип действия и устройство гидроаккумулятора, чтобы самому понять, насколько важен этот агрегат для систем подачи воды в частном доме.

2 Схемы подключения и особенности монтажа

Выбор схемы подключения гидробака нужно осуществлять исходя из возложенных на него функций. Всего существует 3 схемы подключения:

  1. Схема гидробак + повысительная станция. В данном случае гидроаккумулятор используется для стабилизации давления в системах с большим уровнем водопотребления.
  2. Схема гидробак + погружной насос. Наиболее распространенный способ подключения в системах, основанных на подачи воды насосом из внешнего источника.
  3. Обратная схема гидробак + повысительный насос. Гидроиккумулятор монтируется перед повысительным насосом, а не после него, и предотвращает скачки давления в трубопроводе в момент включения насоса.

Для подключения гидробака и его ввода в эксплуатацию вызывать специалистов не нужно, все можно сделать своими руками.  На пол либо стену бак крепится с помощью анкеров, при этом обязательно нужно подкладывать под монтажную пластину прокладку из виброизоляционного материала. Подключение труб к патрубка накопительной емкости осуществляется через специальные гибкие переходники, которые идут с ним в комплекте.

После того, как монтаж бака закончен, выполняется его регулировка — первоначально нужно определить давление в гидроаккумуляторе, что можно сделать посредством обычного манометра. На корпусе бака вы найдете золотник, к которому присоединяется измерительный прибор. Нормальным уровнем давления считается 1.5 Бар, если его фактическая величина отличается, то необходимо подкачать воздух с помощью насоса.

Как уже было сказано, вода внутри емкости находится в резиновой «груше», окруженной воздухом. Чем больше в баке воздуха, тем сильнее груша сжимается и теряет свой максимальный размер. И наоборот — чем меньше воздуха, тем больше  и вместительнее груша, но меньше давление подачи воды.  Вы можете регулировать давление в пределах 1-2 Бар на свое усмотрение, добиваясь желаемого режима работы гидробака.

Подключение гидроаккумулятора

Также необходимо настроить реле давление. Под крышкой корпуса реле находится пара пружин (большая и малая). Изменение их положения позволяет задать минимальный и максимальный уровень давления, при котором станция будет включать насос.  За минимальный уровень, при котором начинается подача воды, отвечает большая пружина. Малой пружиной задается требуемая разница давлений.

2.1 Неисправности и рекомендации по ремонту

Наиболее частой поломкой гидроаккумулятора является потеря герметичности между рабочими средами — водой и воздухом, что происходит вследствие износа либо повреждения резиновой мембраны (груши).

Причиной разгерметизации мембраны является износ резины, что происходит вследствие ее растягивания водой при недостаточном уровне давления воздуха резервуаре. Также ускоренный износ провоцирует ускоренная выкачка воды из бака — после полного опустошения мембрана сворачивается в плоский лист с сильно загнутыми краями.

Замена мембраны гидроаккумулятора

Пытаться восстановить износившуюся мембрану своими руками бессмысленно, поскольку никакие латки не вернут ей полную герметичность. Потребуется купить новую мембрану, соответствующую размерами вашему баку, и заменить поврежденную деталь.

Алгоритм действий следующий:

  1. Выполняется полный слив воды из бака и резервуар отсоединяется от трубопровода.
  2. Выкручиваются болты, фиксирующие фланец на тыльной стороне емкости, также демонтируется гайка золотника подкачки воздуха.
  3. Золотник проталкивается через отверстие внутрь бака, после чего мембрана изымается из корпуса.
  4. Внутренняя полость бака, при необходимости, очищается от коррозии и отложений с помощью наждачки либо щетки по металлу.
  5. Выполняется установка новой мембраны, продевается и фиксируется гайкой золотник.
  6. Края мембраны разравниваются на горловине емкости, после чего монтируется фланец с равномерной затяжкой болтов.
  7. После сборки в гидроаккумулятор закачивается расчетное количество воздуха и выжидается 12 часов, по истечению которых проверяется герметичность бака. Если потерь давления нет, устройство подключается к подающему трубопроводу.

Золотник гидроаккумулятора

Баки гидроаккумуляторы Reflex (Рефлекс) для водоснабжения

Подобрать товары по параметрам Показать/скрыть

Объем, л

8

12

18

25

33

60

80

100

200

300

500

Высота, мм

307

335

410

454

520

734

745

850

967

1267

1475

Цена

от

до

Монтаж

Напольный

Подвесной

Выбрано:ПОКАЗАТЬ

Сбросить

Сортировать по:

|

Бак гидроаккумулятор Reflex DE 8 10 bar

Бак гидроаккумулятор Reflex DE 8 10 bar

Артикул: 7301000 В наличии

Страна:

Германия

Высота, мм:

335 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 12 10 bar

Бак гидроаккумулятор Reflex DE 12 10 bar

Артикул: 7302000 В наличии

Страна:

Германия

Высота, мм:

307 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 18 10 bar

Бак гидроаккумулятор Reflex DE 18 10 bar

Артикул: 7303000 В наличии

Страна:

Германия

Высота, мм:

410 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 25 10 bar

Бак гидроаккумулятор Reflex DE 25 10 bar

Артикул: 7304000 В наличии

Страна:

Германия

Высота, мм:

520 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 33 10 bar

Бак гидроаккумулятор Reflex DE 33 10 bar

Артикул: 7303900 В наличии

Страна:

Германия

Высота, мм:

454 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 33 10 bar

Бак гидроаккумулятор Reflex DE 33 10 bar

Артикул: 7305500 В наличии

Страна:

Германия

Высота, мм:

520 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 60 10 bar

Бак гидроаккумулятор Reflex DE 60 10 bar

Артикул: 7306400 В наличии

Страна:

Германия

Высота, мм:

734 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 80 10 bar

Бак гидроаккумулятор Reflex DE 80 10 bar

Артикул: 7306500 В наличии

Страна:

Германия

Высота, мм:

745 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 100 10 bar

Бак гидроаккумулятор Reflex DE 100 10 bar

Артикул: 7306600 В наличии

Страна:

Германия

Высота, мм:

850 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 200 10 bar

Бак гидроаккумулятор Reflex DE 200 10 bar

Артикул: 7306700 В наличии

Страна:

Германия

Высота, мм:

967 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 300 10 bar

Бак гидроаккумулятор Reflex DE 300 10 bar

Артикул: 7306800 В наличии

Страна:

Германия

Высота, мм:

1267 Подробнее

Добавить к сравнению

Бак гидроаккумулятор Reflex DE 500 10 bar

Бак гидроаккумулятор Reflex DE 500 10 bar

Артикул: 7306900 В наличии

Страна:

Германия

Высота, мм:

1475 Подробнее

Добавить к сравнению

Буклет

Техническая брошюра

Инструкция по монтажу и эксплуатации

Руководство по проектированию

Каталог продукции

Декларация о соответствии

Свидетельство о государственной регистрации

Особенности

Для уменьшения потребления электроэнергии и исключения колебаний уровня давления в современных насосах с гидроаккумуляторами производители устанавливаю специальный разделяющий элемент – мембрану.

Форма мембранной детали зависит от объема емкости и бывает двух разновидностей:

  • продолговатая;
  • вытянутая.

Основа – каучук или специализированная резина. Материал для изготовления мембраны должен соответствовать всем гигиеническим нормам и санитарным стандартам. Специальная резина, устойчивая к образованию плесени и грибка, способна выдерживать высокое давление и широкий температурный диапазон.

Производители выпускают два вида мембраны:

  • плоская;
  • баллонная.

Устройство

Гидроаккумуляторная мембрана – элемент, позволяющий разделить гидроаккумулятор на воздушный отдел и водяной отдел. В корпусе бака располагают эластичную мембрану, образовывая два пространства, которые не зависят друг от друга.

Баллонное мембранное устройство заполнено водой, а в полости между ее стенками и оболочкой гидроаккумулятора находится воздух, нагнетенный высоким давлением. Плоская мембрана крепится на стенках аккумулятора, образуя два изолированных пространства.

С помощью наносных систем воду закачивают в устройство до момента образования максимального уровня давления. Необходимый уровень специалисты выставляют с помощью реле на корпусе оборудования.

Принцип работы

Принцип работы гидроаккумулятора заключается в подаче воды насосом в мембрану. В полости между стенками мембраны и покрытием гидроаккумулятора создается давление, необходимое для работы всей системы водоснабжения.

В момент достижения установленного на реле значения насосная система автоматически отключается, сохраняя внутреннее давление. Это позволяет избежать перепадов в напоре воды и обеспечить стабильную работу системы. После того как давление опустится до минимального уровня, насосная установка вновь автоматически начнет набор воды и нагнетание воздуха.

Виды гидробаков для систем водоснабжения

Имеющиеся на рынке гидроаккумуляторы, принцип работы которых одинаков, делятся на несколько видов по ряду признаков и функциональным особенностям. Прежде всего по способы монтажа различают:

  • Горизонтальные — применяются для больших объемов воды. Несколько сложнее в эксплуатации из-за низкого расположения горловины (приходится полностью сливать воду для смены или осмотра рабочей мембраны или золотника).
  • Вертикальные — используются для малых и средних объемов. Проще в эксплуатации, так как нет необходимости полностью сливать воду и демонтировать часть обвязки, как в случае с горизонтально расположенными баками.

По температуре рабочей жидкости гидробаки бывают:

  • Для горячей воды — используется в качестве материала для мембраны термостойкий материал. Чаще всего это бутиловый каучук. Он стабилен при температурах воды от +100-110 градусов. Такие баки визуально отличаются красным цветом.
  • Для холодной воды — их мембрана изготавливается из обычной резины и не может стабильно работать при температуре более +60 градусов. Эти баки окрашиваются в синий цвет.

Резина для обоих видов гидроаккумуляторов биологически инертна и не выделяет в воду никаких веществ, портящих ее вкусовые качества или вредящих здоровью человека.

По внутреннему объему гидробаки бывают:

  • Малой вместимости — до 50 литров. Их применение ограничено крайне малыми помещениями с минимальным количеством потребителей (фактически это один человек). В исполнении с мембраной или баллоном для горячей воды подобные устройства часто применяют в отопительных системах закрытого типа.
  • Средние — от 51 до 200 литров. Применяются исключительно для водоснабжения как горячей, так и холодной водой. Могут некоторое время отдавать воду при отключении водопровода. Универсальны и достаточно бюджетны по стоимости. Идеальный вариант для домов и квартир с 4-5 жильцами.
  • Большого объема от 201 до 2000 литров. Способны не только стабилизировать давление, но и длительное время обеспечивать запасом воды потребителей в случае отключения ее подачи из водопровода. Подобные гидробаки имеют большие габариты и вес. Стоимость их также велика. Применяются в больших зданиях типа гостиниц, образовательных учреждений, санаториев и больниц.

Рекомендации по выбору

Выбирать используемые гидробаки для систем водоснабжения необходимо исходя из их эксплуатационных характеристик. Учитывается его объём, рабочее давление и ряд других параметров. Наибольшей популярностью пользуются вертикальные установки, которые сочетают компактные габариты и отличаются простотой в обслуживании. Большинство специалистов рекомендуют отдавать предпочтение емкостям объемом 100−200 литров, которые универсальны в использовании и отлично подойдут для обеспечения водоснабжения частного дома, где проживают на постоянной основе.

При выборе мембранного гидроаккумулятора для системы автономного водоснабжения необходимо обратить внимание на материал, из которого он изготовлен. Предпочтение отдают бакам из прочной нержавеющей стали

Приобретаемая модель должна иметь все необходимые сертификаты и длительные гарантии от производителя. При покупке гидроаккумулятора нужно убедиться в наличии основной и запасной мембраны, фитингов и запасных фланцев для подключения емкости к трубопроводу.

Назначение и применение

Наибольшее распространение расширительный бак для водоснабжения reflex получил в отопительных системах закрытого типа. Вдобавок к этому его часто можно встретить в составе системы охлаждения. Подобный бак отличается наличием герметичной конструкции, содержащей внутри эластичную резиновую мембрану, которая делит емкость на две камеры. Камера с мембраной служит местом размещения для расширяющегося теплоносителя. Что же касается второй камеры, то она наполнена воздухом. Если речь идет об организации систем водоснабжения, то для них используют оборудование, обладающее необходимыми характеристиками, коим является гидроаккумулятор мембранный Reflex.

Рабочие функции

  • Устранение расширения теплоносителя, которое возникает во время нагрева. При использовании подобного бака в полной мере проявляются законы физики: если в случае с газом происходит его сжатие, то вода при воздействии на нее высоких температур начинает расширяться. Подобным образом действуют расширительные баки. По мере нагрева наблюдается увеличение объема воды, содержащейся в системе, причем доля прироста составляет около 0,3% на 100 градусов Цельсия. Расширительные баки для водоснабжения и выполняют функцию устройства, куда поступают излишки нагревающаяся теплоносителя. В системе жидкость постоянно подвергается высокому давлению, и в момент нагрева происходит ее расширение, в результате она поступает в расширительный бак. Это приводит к расширению мембраны и одновременному сжатию газа. Когда же она вновь возвращается к своему изначальному объему, газ начинает оказывать обратное действие, заставляя ее вернуться в систему отопления.
  • Гидравлическая устойчивость. Благодаря подобному свойству баки, а также остальные комплектующие системы отопления могут демонстрировать высокую долговечность. Актуальность наличия высокой защиты от гидравлического удара связана с тем, что в системе могут возникать резкие колебания давления. Там уже нельзя исключить ситуации с отключением/ включением отопительного котла.

Устройство гидроаккумулятора для систем водоснабжения

Гидробак является герметичной емкостью, разделенной с помощью специальной мембраны на две камеры. Первая в процессе эксплуатация заполняется водой. Вторая отведена под воздух. После включения насоса вода начинает поступать внутрь, заставляя мембрану расширяться. Воздух, оставшийся за мембраной, сжимается, создавая определенной давление. Как только давление достигнет определенного значения, через управляющее реле произойдет отключение насоса. Воздух, находящийся под давлением, будет стремиться выдавить воду и обеспечить ее транспортировку по трубопроводу даже при отсутствии электроэнергии.

Устройство гидробака

По мере вытекания воды из мембраны, давление начнет снижаться. Как только будет достигнуто минимальное значение, управляющее реле подаст соответствующую команду – и включится насосное оборудование.

Такое конструктивное исполнение предотвращает контакт воды с металлическим корпусом. Мембрана для гидроаккумулятора изготавливается из прочной резины – бутила. Для такого материала характера биологическая стойкость: на его поверхности не размножаются бактерии. В целом бутил соответствует санитарным нормам и другим гигиеническим требованиям. Заполнение камеры водой происходит через специальный присоединительный патрубок.

Если объем гидроаккумулятора превышает 100 л, он дополнительно комплектуется клапаном, стравливающим воздух. Оборудование меньшего объема может поставляться без такого клапана. В таком случае при монтаже системы водоснабжения следует обязательно предусмотреть арматуру, которая позволит стравить воздух. В качестве такого устройства может монтироваться кран либо тройник.

Все устройства, как правило, включают:

  • платформу;
  • корпус, изготавливаемый из различной стали, выбор делается в пользу высокопрочного либо нержавеющего сплава;
  • мембрану или резервуар грушевидной формы;
  • фланец, через который подается вода;
  • ниппель. Для гидроаккумулятора такой элемент очень важен, так как используется для закачки воздуха.

Закачка воды в вертикальных моделях производится снизу
