Особенности обслуживания и очистки
Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.
Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.
Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.
Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.
Фильтры для системы отопления обеспечивают качество теплоносителя внутри контура.
Это предотвращает образование ржавчины на стальных элементах конструкции, что продлевает ее срок службы.
Подразделяются на фильтры грубой очистки, тонкой очистки и магнитные устройства.
Принцип работы грязевика
Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.
Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.
Степень очистки воды, после прохождения составляет до 90%.
Конструктивно, грязевики могут быть исполнены в нескольких видах:
- горизонтальный,
- вертикальный
- и Y-образный.
 |
| Рисунок 1. Горизонтальный грязевик |
 |
| Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент. |
Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150С. Срок службы, при надлежащем уходе 10 лет.
Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.
Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.
Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.
По типу присоединения, грязевики разделяют на
- фланцевые
- и приварные.
Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.
При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».
Но на самом деле, описанные модели механических фильтров – грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.
Как пример современного фильтра механической очистки можно привести – фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.
Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.
 |
| Рисунок 3. Y-образный фильтр |
2 Где устанавливать?
Разберемся с тем, где и как следует установить фильтр для отопления. Установка фильтра зависит от того, какой прибор мы собираемся монтировать.
Фильтр грубой очистки эксплуатируется меньше всего, но обойтись без него никак нельзя. Грязевики, как их называют в народе, необходимо установить так, чтобы они отсеивали крупные отходы со всей жидкости, что поступает в систему отопления.
Фильтр тонкой очистки с мембраной
Желательно установить фильтр грубой очистки на входе в систему либо на входе в конструкцию насоса. Если трубопровод большой, с огромным количеством радиаторов, то рекомендуется установить грязевики на всех развилках, особенно между этажами.
Фильтры тонкой очистки выполняют более уточненные задачи и их в процентном соотношении на один трубопровод нужно больше. Лучше всего они работают в тандеме с грязевиками, но только если смонтированы после первых.
Магнитный фильтр, выполняющий довольно специфичные задачи по удалению из потока металлических частиц, следует монтировать на входах в систему, а также для безопасности, перед входной трубой обогревателя.
2.1 Виды и отличия
Подбирая фильтр для котла, нужно обратить внимания на его разновидности. Частично мы уже отметили несколько самых популярных разновидностей фильтров.
- Грубой очистки;
- Тонкой очистки;
- Магнитные.
Разберем каждый вариант по отдельности. Начнем с образцов для грубой очистки, так как без них не обойдется ни один отопительный контур любого частного дома.
Фильтры грубой очистки или грязевики – это простые фитинги, занимающиеся отсеиванием лишних частиц из потока внутри контура.
Отсеиванием занимается сетчатый элемент. Сам фильтр являет собой муфту с косой конструкцией. Внутри муфты находится сетчатый фильтр, а также, если у вас современная модель, маленький отвод для накопления отходов.
Фитинг для тонкой очистки, как правило, монтируется после грязевика. На нем уже установлен сетчатый или мембранный фильтр, с мелкими порами. Средний диаметр поры 100 мкм.
Таким образом, устройству удается отфильтровать большую часть отходов, способных затем превращаться в осадок. К ним относят различные магниевые соли, частицы хлора, ржавчины и т.д.
Магнитный фильтр для котла
Доказано, что наличие фильтров грубой и тонкой очистки положительно сказывается на состоянии труб и радиаторов в системах отопления.
Осталось рассмотреть магнитный образец. Магнитный фильтр несколько отличается от рассмотренных нами выше. В нем основную работу, как уже наверняка ясно из названия, осуществляет магнитный механизм.
Магнитный образец выполняет простую и очень полезную задачу – убирает все оставшиеся частицы железа и ржавчины. Причем делает это он благодаря двум или четырем магнитам, расположенным внутри муфты.
Пользу, которую приносит магнитный очистительный прибор для отопительного контура и котла сложно переоценить.
2.3 Монтаж и обслуживание
Дадим несколько советов, как лучше всего использовать комбинацию из очистительных приборов, для максимального повышения срока эксплуатации отопительных систем частного дома.
С нашей точки зрения, правильно будет использовать все типы фильтров. Не стоит скупиться. Стоимость фильтра чуть больше стоимости обычного фитинга, а вот ремонт или очистка труб обойдется вам намного дороже.
На входах в систему рекомендуем поставить фильтр грубой очистки. Если поток небольшой и идет по единственной трубе, то хватит и одного образца. В противном случае правильно будет смонтировать один фильтр в станции подкачки жидкости непосредственно возле насоса, а второй на входе в отопительный контур.
Образцы для тонкой очистки рекомендуем ставить сразу после грязевиков.
Магнитные фильтры монтируют непосредственно перед входом в трубы отопительного контура и дополнительно на входной трубе к обогревателю.
Очистительные элементы необходимо время от времени очищать, а если они слишком засорились — полностью заменять.
Желательно раз в сезон, лучше всего летом, снимать детали, промывать под проточной водой и менять кассеты, если в этом есть необходимость.
Следите за состоянием мембран и сеток внутри муфт. Потеря пластичности и слишком большая выпуклость сигнализирует о чрезмерной изношенности мембраны. В таком случае ее надо менять.
голоса
Рейтинг статьи
Характеристики фильтров для очистки системы отопления
Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.
Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.
Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:
- прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
- в городских квартирах пригодится регулятор-ограничитель напора;
- подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
- эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.
При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.
На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.
Полифосфатный фильтр для очистки системы отопления
Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.
Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:
- Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
- Необходимо самостоятельно контролировать и пополнять засыпку.
- Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.
Фильтры тонкой и грубой очистки системы отопления
Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.
Ионообменный фильтр
Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.
Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.
Особенности
Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.
Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.
Данное устройство функционально, с его помощью можно выполнить следующее:
- увеличить КПД отопительной системы;
- выровнять тепловую отдачу батарей;
- продлить срок службы каждого элемента системы отопления;
- снизить расходы на отопление жилища;
- уменьшить риск аварийной ситуации и образования течей;
- исключить необходимость ручной промывки системы.
Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.
Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.
Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.
Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.
Как почистить кувшинный фильтр
Технологии, как очищают такие изделия для получения питьевой воды, отличаются. Чаще всего почистить Аквафор либо Барьер возможно лишь частично: очистка картриджа нередко невозможна, чаще всего сменную деталь приходится заменять на новую. Приобрести расходники можно в хозяйственном магазине. Следует периодически тщательно промывать кувшин; для этого можно воспользоваться средством для мытья посуды либо мыльным раствором.
Мы вам не рекомендуем чистить картридж, дешевле купить новый. Благо цены на них не большие.
Существуют однако методы промывки картриджа. Нужно вынуть деталь и срезать колпачок, после чего с помощью щетки и теплой, лучше кипяченой воды тщательно отмыть открывшуюся сеточку. Затем надо вернуть картридж на прежнее место и пропустить через него раствор поваренной соли. Повторять процедуру, пока вкус жидкости в кувшине не перестанет быть солоноватым.
Наливать воду после этого придется с осторожностью: вернуть на место защитный колпачок невозможно, а на сетку жидкость лить нельзя. Использовать для очистки кувшина в домашних условиях можно народные способы. Устранить налет, образовавшийся на этой детали, поможет уксус 9%, разведенный в соотношении 1:1 с водой
Хорошо помогает и лимонная кислота: нужно растворить в стакане теплой воды 20 г вещества, после чего влить в кувшин так, чтобы средство попало на загрязненные участки
Устранить налет, образовавшийся на этой детали, поможет уксус 9%, разведенный в соотношении 1:1 с водой. Хорошо помогает и лимонная кислота: нужно растворить в стакане теплой воды 20 г вещества, после чего влить в кувшин так, чтобы средство попало на загрязненные участки
Использовать для очистки кувшина в домашних условиях можно народные способы. Устранить налет, образовавшийся на этой детали, поможет уксус 9%, разведенный в соотношении 1:1 с водой. Хорошо помогает и лимонная кислота: нужно растворить в стакане теплой воды 20 г вещества, после чего влить в кувшин так, чтобы средство попало на загрязненные участки.
Устройство латунного «косого» фильтра-грязевика
Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.

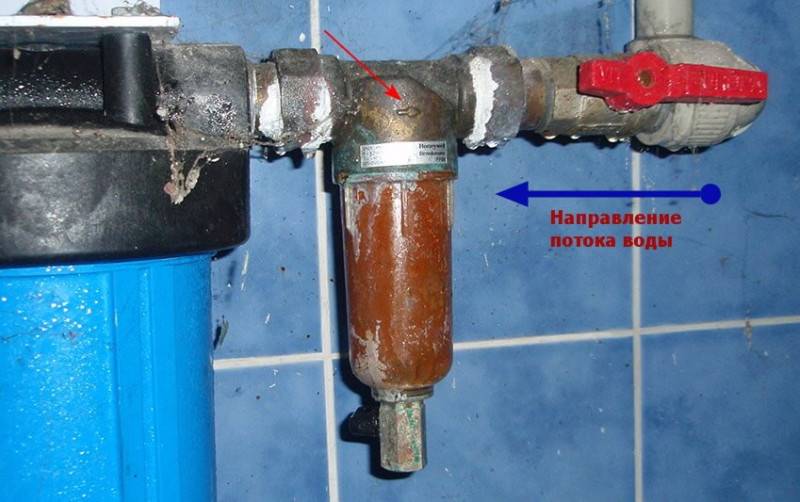

На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.
В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:
Основные эксплуатационные характеристики латунных «косых» фильтров:
| Параметры изделия | Диаметр трубопровода | |||||
|---|---|---|---|---|---|---|
| G ½ | G ¾ | G 1 | G 1¼ | G 1½ | G 2 | |
| Номинальное давление в системе, бар | 20 | 20 | 20 | 16 | 16 | 16 |
| Опрессовочное давление, бар | 30 | 30 | 30 | 24 | 24 | 24 |
| Размер ячейки сетки, мкм | 500 | 500 | 500 | 800 | 800 | 1000 |
| Дистанция между центрами ячеек сетки, мм | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 | 1,6 |
| Плотность ячеек сетки на 1 см², шт | 156 | 156 | 156 | 83 | 83 | 59 |
| Предельно допустимая температура теплоносителя, °С | +150 | |||||
| Степень транспарентности («прозрачности») фильтра, % | 39 | 39 | 39 | 53 | 53 | 59 |
| Общая площадь поверхности фильтрации при чистой сетке, см² | 17,9 | 32,6 | 44,8 | 55,7 | 77,1 | 111,0 |
| Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час | 3,15 | 5,0 | 9,9 | 15,5 | 24,0 | 28,5 |
| Номинальный проток теплоносителя при чистом фильтре, м³/час | 1,41 | 2,24 | 4,43 | 6,93 | 10,7 | 12,7 |
| Средний срок службы фильтра | до 30 лет |
Монтажные характеристики фильтров:
| Условный проход, Ду, мм | Диаметр трубной резьбы | Строительные размеры | Масса в пустом состоянии, кг | |
|---|---|---|---|---|
| высота Н, мм | длина L, мм | |||
| 15 | G ½ | 40.5 | 51 | 0.132 |
| 20 | G ¾ | 47.5 | 63.5 | 0.213 |
| 25 | G 1 | 53 | 68 | 0.285 |
| 32 | G 1¼ | 65 | 91.5 | 0.573 |
| 40 | G 1½ | 73 | 102.5 | 0.750 |
| 50 | G 2 | 88 | 126 | 1.160 |
Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи

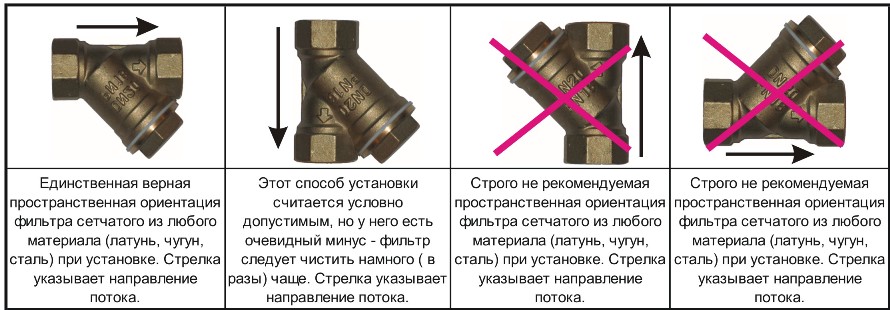

Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:
| Правильная установка | Неправильная установка | ||
|---|---|---|---|
| Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу. | Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства | ||
| Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз. | Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре. |
Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.
Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.
Фильтр грубой очистки воды перед счетчиком. Устройство и разновидности
Рассмотрим основные разновидности фильтров грубой очистки воды для установки перед счетчиком, их особенности и принцип действия.
Сетчатый
Встречается чаще всего, отличается длительной эксплуатацией без замены рабочей части, которая в таких установках представляет собой сетки с довольно мелкими ячейками – в пределах 20-500 микрон .
Данные устройства можно разделить на подвиды :
- фильтр с обратной промывкой (засорившиеся ячейки очищаются от частиц мусора автоматически, и корпус не требуется для этого разбирать).
- фильтр без промывки (другими словами грязевики, очистка происходит только после полной разборки).
По способу крепления может быть резьбовой, фланцевый или муфтовый. По расположению отстойника – прямой или косой.
Данное изделие, предназначенное для очистки промышленной или бытовой холодной воды оснащается прозрачным корпусом для визуального осмотра состояния сетки. Для горячей воды корпус имеет металлическое исполнение, так как лучше переносит высокие температуры.
Картриджный (патронный)
В таком устройстве фильтрующий материал – это заменяемые картриджи, которые ставятся в корпус-колбу, изготовленный из пластика или металла. Они задерживают частицы, размерами от 0.5 до 30 микрон , и нуждаются в периодической замене таких картриджей.
Картриджные фильтры перед счетчиком воды используются там, где частицы очень мелкие, и не могут быть удержаны сеткой. Устанавливаются, как правило, на небольших потоках . Если поток сильнее, устройство будет больше по размеру и цене.
Особенностью данной разновидности является то, что рабочие элементы можно использовать для удаления не только механической фракции, но и примесей . Так, используя картридж, пропитанный углем, можно удалять хлор. Модель же чулочного типа справляется с очисткой от вязкой глины и тины с водорослями.
Технические характеристики
| Грязевики для систем отопления | |||||||||
| Условный проход, Ду | Масса | Условное давление | DH | DH1 | DH2 | H | H1 | h | L |
| 32 мм | 201,9 кг | 1,6 МПа | 159 мм | 32 мм | 32 мм | 1120 мм | 1168 мм | 700 мм | 850 мм |
| 40 мм | 16,3 кг | 1,6 МПа | 159 мм | 40 мм | 45 мм | 360 мм | 406 мм | 260 мм | 345 мм |
| 50 мм | 19,4 кг | 1,6 МПа | 159 мм | 57 мм | 57 мм | 410 мм | 456 мм | 290 мм | 365 мм |
| 65 мм | 29,4 кг | 1,6 МПа | 219 мм | 76 мм | 89 мм | 490 мм | 534 мм | 340 мм | 425 мм |
| 80 мм | 33,5 кг | 1,6 МПа | 219 мм | 89 мм | 108 мм | 525 мм | 569 мм | 375 мм | 425 мм |
| 100 мм | 62,2 кг | 1,6 МПа | 325 мм | 108 мм | 133 мм | 620 мм | 662 мм | 450 мм | 525 мм |
| 125 мм | 70,4 кг | 1,6 МПа | 325 мм | 133 мм | 159 мм | 690 мм | 732 мм | 470 мм | 525 мм |
| 150 мм | 118 кг | 1,6 МПа | 426 мм | 159 мм | 194 мм | 875 мм | 928 мм | 550 мм | 650 мм |
| 200 мм | 266,7 кг | 1,6 МПа | 530 мм | 219 мм | 273 мм | 1105 мм | 1163 мм | 700 мм | 850 мм |
| 250 мм | 266,7 кг | 1,6 МПа | 530 мм | 219 мм | 273 мм | 1105 мм | 1163 мм | 700 мм | 850 мм |
Виды грязевиков по способу монтажа
При выборе грязевика требуется учитывать не только его тип и материал, но и метод подсоединения к трубопроводу. Он может быть фланцевым, муфтовым или приварным.
На автономные системы малого условного прохода монтируются муфтовые грязевики. У таких изделий имеются муфты с внутренней или внешней резьбой, а корпус выполнен в форме шестигранника. Разъединение и установка выполняется с помощью рожкового или разводного ключа.
Фланцевые грязевики используются в трубопроводных системах любого условного прохода. Они создают разборное соединение с высокой герметичностью. Их уплотняют специальными кольцевыми прокладками.
Приварные грязевики имеют с обеих сторон патрубки с заранее подготовленными фасками для сварки. Они создают неразъемное соединение высокой герметичности. Минус — для замены устройства требуется вырезать часть трубы. Помимо металлических моделей, существуют грязевики из полипропилена, привариваемые на трубопроводы малого диаметра.
Как должны устанавливаться грязевики
Перед установкой очистителей в систему своими руками создается схема, на которой отображено расположение и количество труб из полипропилена, а также размеры.
Установка своими руками производится с учетом следующих правил:
- Грязевики располагаются на горизонтальных трубах;
- Установка производится между двумя запорными кранами;
- Монтаж грязевиков производится перед счетчиком для воды.
Читать также: Счетчик на отопление: как работает, выбор, установка и поверка
Установка кранов нужна для очистки фильтра от загрязнений. Монтаж перед счетчиком производится из-за того, что именно это устройство выходит из строя после попадания в него ржавчины. Также в схеме указывается и размер грязевика для полипропиленовых труб. Такие устройства могут иметь следующие значения: 20, 25 и 32 мм. Все эти характеристики отображаются в чертеже. При этом соблюдается одно правило – головка грязевика должна всегда смотреть вниз. Это способствует более легкой очистке сетки от загрязнений. Если ответвление очистителя будет направлено вверх или расположено на вертикальном участке, то все частицы будут оставаться в трубе, не попадая в сетку, когда она будет выниматься.
Читать также: Схема отопления: проектирование системы отопления дома
Установка фильтров на систему отопления из полипропилена производится совместно с монтажом запорного вентиля, который должен располагаться до грязевика. Чтобы избежать ошибок, сначала создают чертеж системы отопления, благодаря этому определяют необходимые технические характеристики устанавливаемых фильтров и только после этого устанавливают все подобные элементы.
Монтаж грязевиков производится либо при помощи разводного ключа (если они не полипропиленовые) или при помощи специального сварочного аппарата. В первом случае на концах присоединяемых труб должна быть резьба. Во втором случае при использовании аппарата трубы нагреваются и соединяются друг с другом.
Первый вариант подразумевает использование латунного фильтра, а второй – полипропиленового, в котором также имеется специальная колба, предназначенная для очистки воды.
Как пользоваться фильтрами
Для очистки грязевиков производится откручивание пробки своими руками, благодаря чему можно вынуть сетку, в которой скопились загрязнения. Такие действия совершаются несколько раз в год, но количество очисток зависит от степени загрязненности воды. Для точного определения необходимости в очистке состояние фильтра следует периодически проверять.
Фильтры для систем отопления
Купить фильтры для системы отопления так же важно, как и сделать её правильный план. Данные приспособления позволяют значительно продлить срок службы всех деталей и улучшить качество их работы. К тому же это упреждает возникновение различных аварийных ситуаций
К тому же это упреждает возникновение различных аварийных ситуаций.
Какой купить фильтр для системы отопления?
Сейчас на украинском рынке отопительного оборудования представлено большое количество модификаций указанного изделия от различных производителей. Они отличаются качеством исполнения и нюансами в работе (пропускная способность, уникальное инженерное решение улавливателя), но по своему назначению все фильтры для системы отопления можно разделить на основные виды:
- предварительной или грубой очистки;
- тонкой очистки;
Каждый из них имеет свои особенности в работе, но может устанавливаться только после предыдущего в том порядке, в каком они перечислены в списке. Таким образом образуется каскад фильтров для системы отопления, который имеет максимальную очистительную способность. При этом необходимо учитывать, что в системах с антифризом установка фильтра может быть проблематичной, поскольку он повышает плотность жидкости.
Теперь же рассмотрим каждый из вариантов отдельно.
Фильтр для системы отопления грубой очистки
Так же их называют грязевиками. Самые популярные и востребованные. Они задерживают имеющиеся в воде крупные органические и минеральные элементы:
- песок;
- глина;
- известь;
- ржавчина;
- водоросли.
Все эти компоненты в результате своего движения повреждают стенки труб и теплообменных контуров в котле, крыльчатки циркуляционных насосов. Оседая в местах замедления тока теплоносителя, они образуют засоры, способные привести к закупориванию труб, снижению полезной емкости батарей.
Применение фильтра грубой очистки дает возможность избежать всех этих проблем. Он осаждает эти частицы, не позволяя им двигаться дальше. Поэтому фильтр грязевик рекомендуют устанавливать на входе насоса или подпитывающей системы. Здесь его работа будет максимально эффективной. К тому же их рекомендуют размещать в местах соединения двух контуров и подачи обогрева на разные этажи.
Использование фильтра грязевика для отопления повышает его ресурс, улучшая внутренне состояние труб и батарей, поскольку собирает ржавчину, которая может повреждать их поверхность.
Фильтры отопления тонкой очистки
Они содержат в себе специальную мелкопористую мембрану, задерживающую пылевидные частицы размером не менее 5 микрон (значение может разниться в зависимости от компании-производителя). Фильтры тонкой очистки позволяют повысить качество воды, к которой особенно чувствительны некоторые современные котлы, особенно двухконтурные. Так же требуют предварительной фильтрации рабочей жидкости от крупных частиц, которые вмиг забьют мембрану.
Фильтр колба для отопления
Это название может относится к приборам и грубой, и тонкой очистки. Это наиболее современная и функциональная конструкция, поскольку она имеет большой резервуар для мусора, а сверху выпуклая часть колбы дает возможность устанавливать дополнительное оборудование. Чаще всего в фильтре колбе для отопления располагают манометр для измерения давления или спускной клапан. Он способен удалять из теплоносителя пузырьки воздуха, уменьшая интенсивность окислительных процессов.
Особенно такая конструкция эффективна при наличии самоочистки. Для этого внизу накопительной емкости устанавливают кран с ниппелем, который можно подключить к канализации. Например, у Icma №750.
Где заказать фильтр для системы отопления?
Качественные и надежные изделия представлены в интернет магазине SANMIX. В нашем каталоге фильтров представлены модели для установки на трубы различного размера и скорости течения теплоносителя.
Чтобы приобрести заинтересовавшую вас модель, позвоните по одному из указанных вверху сайта телефонных номеров или оформите обратный звонок. Если появились сомнения, обратитесь к нашим менеджерам, и они помогут сделать выбор!
