О системах питания ДВС
Возвращаемся к моторной триаде «чистое масло, чистый воздух, чистое топливо». О фильтрации моторного масла и воздуха мы уже поговорили, настала очередь топлива.

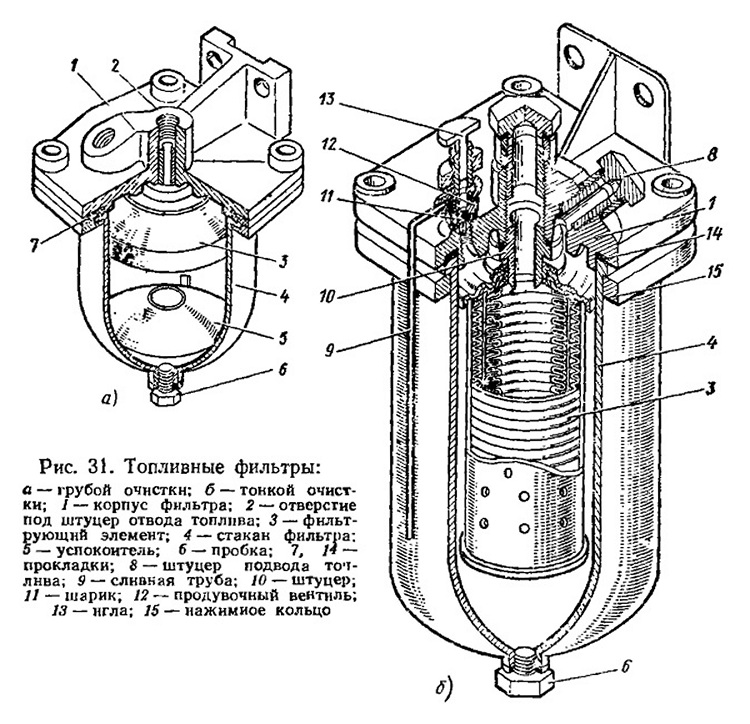

Топливные фильтры – важнейшие компоненты системы питания двигателя. Но сначала давайте вспомним, какими они бывают, эти системы. Начнем с бензинового двигателя.
Старый добрый карбюратор. Это, конечно, история. Но история живая – достаточно посмотреть на старенькие «Жигули» и «Волги» на наших дорогах. Да и карбюраторных иномарок в свое время было завезено немало. Но так или иначе, спрос на карбюраторные фильтры есть, как у нас, так и за рубежом.
Впрыск бензина во впускной коллектор. Иногда его именуют распределенным впрыском. Подача топлива осуществляется форсунками при магистральном давлении 3–4 бар. Давление в системе создается центральным топливным насосом и поддерживается редукционным клапаном. Насос располагается в топливном баке, под днищем или под капотом.
Впрыск бензина в камеру сгорания. Другое название – непосредственный впрыск. Здесь в топливопроводе задействованы два контура – низкого и высокого давления. Давление в первом достигает 3–4 бар и создается тем же центральным насосом. Но в контур низкого давления встроен еще один электрический насос, питающий второй контур. Из него топливо под давлением в 120 бар подается в гидроаккумулятор, соединенный с форсунками.
В обоих случаях топливные фильтры находятся в магистралях под давлением 3–4 бар. Но при непосредственном впрыске от фильтра требуется более тонкая очистка, и об этом мы еще поговорим.
Одноточечный впрыск можно считать переходным вариантом от карбюратора к форсункам. Требования к нему менее жесткие, чем к распределенному впрыску и, как правило, отдельно не рассматриваются.
Переходим к дизельным системам. Здесь топливо может впрыскиваться в предкамеру или непосредственно в цилиндр. Для достижения эффективного сгорания почти у всех современных дизельных двигателей топливо впрыскивается в цилиндр.
Топливные насосы высокого давления (ТНВД) – старейшая, если хотите, классическая дизельная система. Есть и более современные решения – насос-форсунки и Common Rail.
Насос-форсунки – это узел, совмещающий насос, магнитный клапан для управления впрыском и распылитель для каждого отдельного цилиндра. Такая система позволяет достигать давления впрыска до 2000 бар.
Система Common Rail имеет общий аккумулятор – трубопровод, часто называемый рампой или топливной рейкой. Из трубопровода топливо впрыскивается форсунками в цилиндры. Благодаря радиально-поршневым насосам давление в рампе может достигать 1600 бар и более. Новейшие системы развивают давление до 2500 бар.
С появлением современных систем бензинового и дизельного впрыска требования к чистоте топлива существенно возросли. Более того – они непрерывно ужесточаются. Сколько посторонних включений необходимо задерживать? Вот что сообщили автору в ведущем российском институте ФГУП «НАМИ».
Требования к фильтрации бензина:
• 5–25% – для устаревших карбюраторных систем (загрязняющие частицы 3–5 мкм);
• 25–65% – для систем распределенного впрыска (частицы 3–5 мкм);
• 48–70% – для традиционных систем непосредственного впрыска (частицы 3–5 мкм);
• 85–95% – для новейших систем непосредственного впрыска (частицы 3–5 мкм);
Требования к фильтрации дизельного топлива:
• 25–65% – для моторов старого образца (загрязняющие частицы 3–5 мкм);
• 85–95% – для новых систем Common Rail (частицы 3–5 мкм);
• 98% – для новейших систем Common Rail (частицы 2 мкм).
При этом материал должен отделять от топлива не менее 95% воды.
Для сегодняшней практики автомобилестроения некоторые цифры выглядят завышенными. На самом деле они являются перспективными, к ним следует стремиться. Но в любом случае эти данные хорошо коррелируют с инфографикой MS Motorservice International и KOLBENSCHMIDT, представленной на рисунке внизу. А перечисленные задачи успешно решаются на основе использования новейших однослойных и многослойных фильтрующих материалов.
Особенности применения фильтров
В большинстве магистралей городского водопровода применяют трубу из стали. Как правило, они эксплуатируются и после истечения срока использования, а их длина может достигать десятков километров.
Разумеется, в таких случаях гарантировать высокое качество воды из такого водопровода не может никто.
Это одна из основных причин, по которым в быт плотно вошли фильтры тонкой (и грубой) очистки. Фильтры тонкой очистки, в отличие от устройств грубой очистки могут обеспечивать умягчение, обеззараживание и обезжелезивание воды.
Такие устройства имеют достаточно простой принцип работы. Проходя через мелкоячеистые структуры, которые могут быть металлическими, сетчатыми, тканевыми или мембранными, осадок остается на фильтрующей заслонке.
Наряду с этим некоторые фильтры, предназначающиеся для грубой очистки, могут укомплектовываться дополнительным наполнителем – шихтой.
То, насколько чистой вода будет на выходе, напрямую зависит от диаметра ячеек, пор или особенностей состава наполнителя.
Стоит помнить о том, что фильтры тонкой очистки не решают всего спектра проблем, связанных с чистотой воды.
Наряду с ними рекомендуется использовать в системе фильтры грубой очистки. Эти устройства служат окончательным барьером, в котором производится фильтрация.
Здесь устраняются все недостатки работы общих и локальных очистных комплексов, которые зачастую появляются из-за плохого состояния водопроводных труб.
Картриджные фильтры
Есть альтернативные варианты, где вместе с устройствами грубой очистки может применяться многоступенчатая система.
Это позволяет тонкой наномембране не забиваться достаточно продолжительное время, что значительно улучшает качество употребляемой питьевой воды.
Каждая отдельно взятая модель, в отличие от устройств грубой очистки, способна отделять взвешенные частицы с размерами в 5-10 микрон. Устройства для грубой очистки имеют более высокий порог вхождения частиц с диаметром в 100-200 мкм.
Типы фильтров
Фильтры могут иметь целый ряд конструктивных различий, кроме того они отличаются своими эксплуатационными характеристиками. Они могут быть:
- Сетчатыми;
- Оснащенными полимерным пористым покрытием;
- Содержащими минеральную сорбентную засыпку;
- С сеткой из полипропилена.
Наряду с устройствами для грубой очистки, большой популярностью у населения пользуются фильтры сетчатого типа.
Они достаточно надежны и имеют специальную мелкоячеистую металлическую сетку, выполненную с применением высококачественной нержавеющей стали.
Иногда выпускаются сетки с серебряным напылением, так как этот металл обладает хорошими бактерицидными свойствами.
Широко распространенны так называемые картриджи, которые вставляются в фильтры, они очищают воду с помощью многослойных тканевых элементов.
Сетчатый фильтр
Главное их преимущество – высокая эффективность работы, а недостаток, как и устройств грубой очистки – сложности с промывкой.
Такие изделия по окончанию своего эксплуатационного срока утилизируются и заменяются на новые.
По принципу действия с ними схожи приспособления, в которых содержится полимерный пористый наполнитель.
Это может быть полиэстер или полипропилен. Альтернативные варианты представлены в виде многослойной навивки состоящей из мотков полимерного шнура.
Еще одна разновидность – это половолоконные мембраны трубчатого типа. Их стенки покрыты специальным пористым волокном.
Представленные картриджи отличаются тем, что их можно периодически промывать, что продлевает эксплуатационные сроки устройства.
Еще одна группа это изделия, содержащие в себе сорбентную засыпку. Также можно встретить устройства в которых вмонтирована сетка из полипропилена, в них применяется наполнитель из природных материалов – шунгит или цеолит.
Устройство для тонкой очистки
Производители утверждают, что такие инновационные изобретения могут осуществлять следующие виды очистки:
- Тонкую;
- Механическую;
- Химическую.
Есть также группа устройств, в которых применяется засыпной сорбентный наполнитель. Как правило, это – активированный уголь.
Они наряду с высокой эффективностью отличаются непродолжительным ресурсом работы. Это связанно с агрессивным воздействием хлора, который находится во взвешенном состоянии в воде.
Также засыпка органического типа часто становится средой питания для вредоносных бактерий и микроорганизмов.
Некоторые из изделий работают по принципу обратного осмоса или ионообменных процессов. Зачастую в нескольких устройствах комбинаторно применяются несколько ступеней, в одном корпусе может быть встроена сетка и содержаться минеральная засыпка.
Обслуживание фильтров и замена картриджей
Обслуживание фильтра-отстойника предполагает периодическую очистку сетки фильтра. Перед началом работ нужно закрыть кран, затем открутить капремонтную крышку и снять сетку. Частота проверок зависит от качества воды и степени загрязнения. После чистки нужно переустановить элементы и проверить герметичность.
Для очистки дисковых фильтров необходимо снять их с линии, открыть корпус и вынуть фильтрующий элемент. Когда фильтр снимается, защелка, прижимающая диски друг к другу, ослабляется, и они разблокируются. Кроме того, все элементы промываются, для более тщательной очистки устройство разбирается и очищается щеткой или губкой.
После загрязнения полипропиленовые картриджные фильтры необходимо заменить. Производители разных моделей указывают на упаковке, сколько воды в литрах устройство может очистить.
Объективно срок эксплуатации фильтра зависит от состояния воды в централизованном водопроводе или автономном источнике. Следовательно, это может занять до полугода. Но при сильном напоре воды или по другим причинам он может засориться даже через день.
В фильтрах тонкой очистки обратного осмоса период замены сменных элементов зависит от типа наполнителя. Для префильтров — шесть месяцев, для угольного постфильтра — один год, для мембранного — 2-2,5 года.
Чтобы правильно разместить сменные элементы, нужно запомнить их исходное расположение. Перед тем, как начать пить воду из нового фильтра или картриджа, необходимо промыть систему — слить воду после первого заполнения емкости.
После длительного простоя системы, более 3 месяцев, и даже после замены сменных элементов, она дезинфицируется. Если вы наблюдаете быстрое развитие микроорганизмов и загрязнение предварительных фильтров в фильтре, рекомендуется также установить ультрафиолетовую лампу в комплекте с основным предварительным фильтром.
Фильтры финишной очистки
К таким фильтрам относят установки обратного осмоса, озонаторы, устройства ультрафиолетовой очистки. Эти фильтры окончательно очищают воду, после чего она безопасна для питья и не требует кипячения. Фильтры финишной очистки – технически сложные устройства, выполняющие несколько операций и состоящие из нескольких блоков (зависит от конкретной модели).
Производительности таких устройств достаточно для обеспечения питьевой водой, но недостаточно чтобы очистить воду для купания, поэтому их устанавливают на кухне, как можно ближе к кранам (например, под раковиной).
Фильтры обратного осмоса
Основа этих фильтров – водопроницаемая мембрана, задерживающая любые вещества, размер молекул которых крупнее молекул воды. Для эффективной работы фильтра воду подают под давлением 2-7 атмосфер (бар) с помощью электрического насоса. Операции в насосе полностью автоматизированы, работу всей системы обеспечивают датчики давления воды и микроконтроллер. Воду, которая прошла через фильтр, закачивают в накопительный бак или гидроаккумулятор.
Фильтры обратного осмоса (ФОО) удаляют из воды все бактерии и соли, превращая воду в дистиллированную. Частое употребление такой воды для питья приведет к вымыванию солей из организма, ослаблению костей и нарушению работы внутренних органов, поэтому такую воду используют для готовки и мытья посуды. Чтобы избежать вымывания солей из организма, ежедневно пейте не только воду, но и различные соки, морсы и другие напитки.
ФОО устанавливают после фильтра тонкой очистки воды. Подача в установку неочищенной воды в десятки раз сократит ресурс мембраны и повредит устройство.
Озоновые фильтры
В озоновых фильтрах в воду подают озон, который окисляет примеси органики (в том числе бактерии) и попавшие в воду металлы, что приводит к выпадению их в осадок. Он не очищает воду от крупных механических загрязнений, поэтому его устанавливают после ФГО и ФТО. Подключение фильтра напрямую к водопроводу сократит ресурс ФТО в десятки раз.
Компрессор закачивает воздух из комнаты в емкость, где электрический разряд преобразует кислород в озон, откуда его подают в камеру с водой. Через какое-то время (зависит от модели) окисление превращает органику и металлы в хлопья, которые выпадают в осадок. Оставшиеся вкрапления улавливает фильтр тонкой очистки.
Применение в ФТО активированного угля очищает воду от нефтепродуктов и тяжелых металлов. Приобретая озоновый фильтр для воды, поинтересуйтесь, из чего сделан механический» фильтр данного устройства. Если ФТО картонный, капроновый, лавсаной, то он не защитит воду от нефтепродуктов и солей тяжелых металлов. Если ФТО угольный, то вода надежно защищена.
Почему нельзя использовать нефильтрованную воду из скважины
Дело в том, что лишь 20% скважин содержат воду, пригодную для питья, остальные 80% не отвечают установленным нормативам, из-за высокого содержания химикатов. Главной проблемой скважинной воды является высокий процент содержания таких тяжелых металлов, как медь, цинк, марганец и так далее.
Также стоит учитывать, что скважина может быть расположена недалеко от птицефермы, животноводческой фабрики и прочих предприятий, чьи сточные воды попадают в землю, насыщая окружающую почву вредными веществами и микробами.
Кроме этого, многие владельцы загородных участков, страдают от следующих проблем с грязной водой:
Образование ржавого осадка, который может вызвать у человека большие проблемы со здоровьем, включая мочекаменную болезнь и кислородное голодание; Накипь и белый налет на посуде
Это происходит вследствие переизбытка солей и кальция в скважной воде; Коррозия на водонагревательных приборах, образующаяся от перенасыщения хлора
Это лишь немногие опасности и проблемы, связанные с грязной водой, получаемой из скважины или колодца.
Насколько необходима очистка
С детского возраста мы знаем, что человек без воды выжить не в состоянии, конституция его организма устроена таким образом, что она составляет в нем 70 %. Поэтому не случайно, что человек озабочен качеством потребляемого жидкого природного ресурса. Особенно остро этот вопрос назрел в наше время. Высокая загрязненность и задымленность городов, наличие в атмосфере, пищевых продуктах и воде вредных химических элементов, примесей и загрязнений заставляют человека активно искать пути наибольшего снижения рисков. В частности, поступающих из ежедневно потребляемой жидкости. Качество из централизованной водопроводной системы не соответствует требованиям медиков. Такая вода ежедневно оказывает на человека губительное воздействие.
Для здорового образа жизни, употребляют только очищенную воду. Люди предпочитают бутилированную, или производят качественную очистку водопроводной.
Очистку поступающей централизовано в наши квартиры воды производят только от наиболее опасных видов загрязнения. И делают это в основном хлором, а он вреден и высокотоксичен.
Причиной некачественной воды, поступающей к нам из водопроводного крана, служат следующие факты. Коммунальщики в какой-то мере следят за её качеством на выходе своих водо-насосных станций. Участок водопроводной магистрали между водораспределительной станцией и потребителем практически не контролируемый. Хотя с возрастом водопроводных труб в них как раз и образуется наибольшее загрязнение.
Общеизвестно, что с повышением жесткости воды в организме активно начинают откладываться соли. Повышенный уровень марганца в ней способствует негативному влиянию на костную систему человека.
Если в воде чрезмерно много железа, существуют риски заболевания печени, нарушения репродуктивной функции человека и развития инфаркта.
Что это такое?
Термин «фильтрация воды» применяется ко всем технологическим приемам очистки воды от нежелательных взвесей, заключающихся в пропускании через специальные фильтрующие прослойки.
Их функции выполняют:
- сетки и решетки,
- инертные гранулы,
- пористые материалы,
- волокнистые или минеральные сорбенты,
- мембраны с разным размером ячеек.
После прохождения через такие фильтры вода очищается от:
- Твердых нерастворимых включений: ила, песка, ржавчины или окалины;
- Солей магния и кальция;
- Железа и примесей тяжелых металлов;
- Сероводорода;
- Пластовой органики, водорослей и патогенных микроорганизмов.
Важно! Фильтрационные элементы могут работать в комплексе с химическими реагентами или электрическими безреагентными приборами, но основной принцип работы таких устройств базируется на удержании посторонних частиц в других материалах. Соответственно, их производительность и эффективность зависит от параметров фильтрационной прослойки, а именно:
Соответственно, их производительность и эффективность зависит от параметров фильтрационной прослойки, а именно:
- пропускной способности,
- типа и материала,
- долговечности
- способа восстановления.
Конструктивные особенности
Необходимо отметить, что представленные изделия могут повсеместно применяться как для холодной, так и для горячей воды.
В таких случаях техническая документация содержит в себе сведения о максимально допустимой температуре.
Как правило, они делаются с применением нержавеющей стали, но встречаются и экземпляры в виде прозрачной пластмассовой колбы, которая отливается из термоустойчивых полимеров.
Также отличают приспособления по количеству их возможных промывок. Некоторые виды оснащаются специальной заглушкой, которая обеспечивает регулярный сброс накопившихся внутри частиц.
Наиболее качественный и долгий эффект дает так называемая промывка обратного типа. Она производится в противоположную от потока воды сторону.
Такая промывка организовывается на этапе проектировки труб. Для этого создается специальная петля, на которой устанавливается несколько кранов.
Краны нужно переключать из одного положения в другое при проведении работ связанных с профилактикой засорения.
Фильтры для комплексной очистки
Имеются и более усовершенствованные конструкции, в которых направление воды задается за счет конструкции устройства. Для этого нужно переключить регулятор, встроенный в корпус. Наиболее современные изделия даже могут обеспечивать себе автоматическую промывку.
В них задается степень периодичности, которая может варьироваться. В этом случае сливной кран присоединяется к дренажной системе напрямую.
Преимущество заключается в том, что во время автоматической промывки, подача очищенной воды не останавливается.
В последнее время широко распространенны очистительные механизмы, устанавливающиеся прямо в водопроводную магистраль, они имеют резьбовое соединение, существенно упрощающее стыковку и обеспечивающее высокую степень ее надежности. Отличаются полным совмещением с трубами из:
- Металла;
- Металлопластика;
- Полипропилена.
Крепление может производиться с помощью накидных гаек (американок). Преимущество представленных устройств очевидно – поток воды, который проходит по магистрали, сначала тщательно очищается, а уже после распределяется между потребителями.
Конструкции проточного типа могут быть смонтированы в крайней точке, в которой производится водозабор, например – на кухне.
Они могут быть врезаны в существующую систему перед краном подачи или напрямую подключены к смесителю на кухне.
Особенности обслуживания
Сразу следует отметить, что при надлежащем уровне своевременного обслуживания очистительные устройства могут служить в течение нескольких лет. При обслуживании картриджей производится замена фильтрующих элементов.
Это связанно с тем, что производители устройств наполнителями из минералов, полимеров или угля устанавливают определенный срок, в течение которого заканчивается ресурс использования. Он также зависит от количества пропущенной воды.
Эти рекомендуется соблюдать и не превышать их. Бывает так, что заданный ресурс вырабатывается несколько раньше, здесь в расчет следует принимать как степень загрязненности, так и поток проходящей воды.
Основной признак, сигнализирующий о замене фильтра, выражается в ухудшении напора воды и плохом ее качестве.
Может появиться неприятный вкус или запах, а внутри тубы сильный налет ржавчины. Как правило, замена производится с легкостью, ведь в комплекте с большинством устройств идут специальные ключи, которые помогают создать надежное и герметичное соединение.
Очищение от механических примесей
В воде, которая течет в нашем водопроводе, содержатся песчинки, фрагменты ржавчины, металла, подмоток и т.д. Эти примеси называют механическими. Их наличие плохо сказывается на долговечности запорной арматуры (кранов, вентилей и т.д.) и бытовой техники. Потому в квартирах и в частных домах ставят на входе фильтры для их удаления. Виды фильтров для очистки воды от механических примесей немногочисленны. Это с сеткой и дисками в качестве фильтрующих элементов.
Наиболее распространенный фильтр для устранения механических примесей в воде
Фильтрующий элемент в механических фильтрах — сетка. По размерам ячейки эти фильтры делят на устройства грубой (300–500 мкм) и тонкой очистки (крупнее 100 мкм). Могут стоять каскадом — сначала грубой очистки (грязевик), затем тонкой. Часто фильтр грубой очистки ставится на входе в трубопровод, а устройства с более мелкой ячейкой ставят перед бытовым устройством, так как разная техника может требовать разной степени очистки воды.
По ориентации колбы в которой установлен фильтрующий элемент, бывают они прямые и косые. Косые создают меньшее гидравлическое сопротивление, потому чаще всего ставят их. При установке надо соблюдать направление потока, оно указано на корпусе стрелкой.
Фильтр механический
Есть два типа механических фильтров — с автопромывкой и без. Устройства без автопромывки небольшие по размеру, их входные/выходные диаметры подбираются по размерам трубы, в которую они устанавливаются. Материал корпуса — нержавейка или латунь, резьбовые соединения — разные (наружная или внутренняя резьба подбираете по необходимости). Стоимость этого вида механических фильтров невысокая — в районе сотни рублей, хотя фирменные могут стоить гораздо дороже.
Механические фильтры без обратной промывки: прямой и косой
Так как сетки забиваются и их периодически надо чистить, нижняя часть колбы — съемная. При необходимости, ее откручивают, вынимают и промывают сетку, затем все возвращают обратно (все работы проводят предварительно перекрыв воду).
Сетчатый с автопромывкой
Механический фильтр с автопромывкой (самопромывающиеся) имеет в нижней части колбы с фильтрующим элементом патрубок и кран. Патрубок при помощи шланга или куска трубы выводится в канализацию. Если необходимо такой фильтр промыть, просто открывают кран. Вода под напором вымывает содержимое в канализацию, кран закрывается, можно эксплуатировать дальше.
Виды механических фильтров для воды с промывкой
Этот виде механического фильтра для воды часто содержит манометр. По нему определяют забита сетка или нет. Давление стало ниже — пора чистить фильтр. Если колба устройства прозрачная, манометра может и не быть — определиться можно по внешнему виду сетки или стенок колбы. В данном сегменте косые фильтры для воды встречаются редко, но все-же бывают.
В корпус может быть встроен редукционный клапан для нейтрализации перепадов давления. Есть модели с возможностью установки блока автопромывки.
Пример установки механического фильтра с автоочищением
Обвязка этого вида механических фильтров чуть сложнее — необходим вывод в канализацию, но также есть модели с резьбой разного типа, чтобы можно было использовать как можно меньше переходников.
Типы соединения
Механические фильтры очистки могут быть муфтовыми, могут — фланцевыми. Фланцевые — это обычно оборудование магистральное для водопроводов с большим давлением и диаметрами. Может быть использовано при устройстве водоснабжения частного дома.
Фланцевые сетчатые фильтры
Дисковые (кольцевые) фильтры
Этот вид оборудования распространен меньше, хоть менее склонен к заиливанию, имеет большую площадь фильтрации, задерживать может разные по размерам частицы.
Фильтрующий элемент — набор полимерных дисков, на поверхности которых нанесены углубления-царапины разной глубины. Диски в собранном состоянии плотно прижаты друг к другу, вода проходит через ложбинки в дисках, на них при этом оседают частицы большего диаметра. Движение воды спиралеобразное, так что взвеси удаляются качественно.
Дисковый фильтр для воды
Когда фильтр для очистки воды забивается, диски достают из корпуса, раздвигают и промывают. После этого ставят на место. Периодически диски надо заменять, срок службы фильтрующего элемента зависит от количества загрязнений и качества самих дисков. Есть модели с автопромывкой.
Монтируются в разрыв трубы, колба может быть направлена вверх или вниз (смотрите в инструкции к установке).
Разновидности фильтров
Хотя фильтры грубой очистки воды и работают по единому принципу, они могут иметь различную форму. Это может влиять на способ их врезки в систему, а также тип используемых фильтрующих элементов. Ещё водяные фильтры могут отличаться методом очистки, а также иными характеристиками.
Сетчатые фильтры. Уже по названию этих устройств понятно, что здесь задерживать посторонние частицы призвана сетка. Чаще всего она выполнена из нержавейки и имеет структуру с ячейками размером от 50 до 400 мкм.
Именно сетчатые фильтры грубой очистки воды чаще всего устанавливаются на кухнях. Потребителей в них привлекает высокая долговечность, из-за чего можно месяцами не менять фильтрующие элементы.
Сетчатые устройства очистки воды могут отличаться методом врезки в сеть. Ещё они могут предусматривать различную компоновку, а также принцип очистки и работы.
Фланцевые и муфтовые
Эти фильтры для водопровода отличаются друг от друга только способом подключения к трубе. Для системы, у которой труба имеет сечение не менее 2 дюйма, следует использовать фланцевые фильтры по грубой очистке воды.
В большинстве своём подобные проточные фильтры устанавливаются в магистральной системе водопровода или развязке подвальных помещений многоэтажек.
В них используют болтовое или шпилевое соединение фланцев, что позволяет пользователю своими руками поменять фильтр, не производя демонтажа полностью всей конструкции.
Если говорить о муфтовых фильтрах, то их стоит выбирать для систем водопровода, у которых трубы имеют довольно небольшое сечение. Они также получили большое распространение в бытовых сетях.
Эти фильтрующие устройства отличаются типом конструкции, которая и определяет метод их установки: путём навинчивания фильтра на трубу или соединения с ней при помощи быстроразъемных накидных гаек.
Прямые и косые
Подобные фильтры оснащаются входным и выходным патрубком, ещё у них предусмотрено резервуар для фильтрации воды. От варианта размещения этого резервуара зависит тип устройства, который может быть прямым или косым.
Касательно прямых фильтров можно отметить, что у них резервуар располагается под прямым углом к потолку и направлен вниз. Обычно резервуар достаточно объёмный, что идёт только на пользу, так как повышается качество очистки.
Нужно учесть, что в процессе фильтрации уменьшается скорость прохождения воды до точек потребления. Вследствие этого крупные частицы оседают на дно. И когда вода проходит через сетку, та задерживает более мелкие частицы.
Про косые фильтры нужно сказать, что они имеют несколько иной внешний вид. У них резервуар установлен под углом по направлению к потоку воды. Чаще всего их выбирают для тех водопроводных систем, где ограничено пространство и нет условий для установки прямого фильтра.
Грязевики, имеющие систему промывки
В зависимости от метода очистки можно выделить несколько типов систем фильтрации у фильтров:
- непромывная;
- грязевая система;
- оборудованная система очистки.
К классу грязевиков принято относить все виды косых и отдельные разновидности прямых фильтров, оснащённых съёмной крышкой. Очистка подобных фильтрующих устройств выполняется довольно просто — нужно только их раскрутить.
Прямые фильтры с системой промывки оснащаются специальным выпускным краном, который может использоваться для удаления, накопившегося в её резервуаре осадка. Одновременно с этим они позволяют очистить фильтр при помощи прямого и обратного потока воды.
Патронные и картриджные
В бытовых условиях часто используются фильтры, оснащённые картриджами. Они выглядят как конструкции с настенным типом установки. В них предусмотрена довольно массивная колба, выполненная чаще всего из прозрачных материалов.
В самой колбе содержится сменный картридж, который выполняет функцию грубой очистки воды. Обычно в этих моделях используются сменные элементы, выполненные из полипропиленовых прессованных волокон или скрученных нитей.
Однако, иногда они могут быть выполнены из полиэстера. Фильтры этого типа могут отличаться своей фильтрующей способностью. Устройства, предназначенное для грубой механической очистки воды, оснащаются картриджами, имеющими от 20 до 30 микрон. Вернуть их в рабочее состояние с помощью обычной промывки не получится — их необходимо только менять на новые.
Но при этом распространены ситуации, когда устройства этого типа используются совместно с фильтрами по грубой очистке воды, выступая в виде дополнительной ступени механической фильтрации.
Назначение и принцип работы
У владельцев частных домов, которые получают воду из природных источников (колодцев или близлежащих водоемов) картина достаточно ясная – в воде могут содержаться частицы грязи, глины, органики, мелкие песчинки и т.п. Без фильтра они не могут обойтись по определению.
А вот жители в городских квартирах иной раз сомневаются, нужно ли им оборудовать свою внутреннюю сеть подобным устройством. Да, вода, безусловно, проходит разные ступени очистки, в том числе и механической, до того, как будет подана потребителю.
Однако состояние коммунальных сетей, магистральных или внутридомовых, порой оставляет желать лучшего – водяной поток увлекает за собой частицы окалины, ржавчины, известкового налета со стенок труб.
Очистка воды, предназначенной для приготовления пищи или питья, с помощью бытовых фильтров решает проблему достаточно однобоко.
Беда в том, что мелкие частицы имеют выраженное абразивное действие, приводящее к быстрому износу уплотнительных деталей сантехнических устройств. Страдают от него и приборы учета расхода воды.
Особую опасность представляет неочищенная вода для встраиваемой бытовой техники – стиральных и посудомоечных машин, водонагревателей.
Да и обычные краны могут быстро забиваться мусором и грязью, что нередко приводит к полному их выходу из строя.
Единственным действенным способом избавиться от этого будет установка фильтра грубой очистки.
Принцип его работы прост – вода проходит через мелкоячеистую металлическую сетку или иную структуру, которая задерживает взвешенные в ней твердые частицы.
Отфильтрованная таким способом вода идет на точки водоразбора или может подвергаться, при необходимости, более тонкой очистке.
Виды фильтров грубой очистки
Зависимо от конструкционного решения применяется несколько вариантов водяных фильтров грубой очистки. Ознакомимся с ними более подробно.
Сетчатые
Сетчатый фильтр – это механический прибор, в котором основную работу выполняет сеточка. Размер ее ячеек может быть от 20 до 500 мкм. В большинстве современных систем водоснабжения монтированы компактные фильтры сетчатого типа.
Сфера применения – в основном, бытовая. В свою очередь, сетчатые приборы бывают:
- Самопромывными (оснащены автоматизированной системой, которая оповещает хозяев по мере загрязнения о необходимости очистки сетки).
- Непромывными (это грязевики, для их очистки понадобится самостоятельно, без предварительных оповещений доставать сетку, удалять сор и промывать его).
Среди преимуществ сетчатых приборов чистки воды – низкая цена, компактные размеры, простота установки и дальнейшей эксплуатации. Недостатки – высокая пропускная способность мелких частиц мусора (меньше 400 микрон), а также необходимость полностью блокировать подачу воды в целях снятия прибора и прочистить его сетку.
Дисковые
Дисковый фильтр имеет специальные диски из высокопрочного пластика, которые характеризуются наличием канавок определенной глубины. Принцип действия основывается на способности дисков сжиматься, благодаря чему образуется цилиндр с канавками. Последние задерживают тяжелые взвеси и пропускают воду. Тонкость очистки составляет 5-250 мкм. Для удобства многие производители окрашивают диски в разные цвета в зависимости от размеров ячеек.
Картриджные или патронные
В таком фильтре главную роль играет картридж или патрон, который можно менять по мере засорения. Корпус изделия может быть выполнен из пластика или металла. Благодаря картриджу становится возможным отсеивание частиц 0,5-30 мкм. Подобный тип устройств монтируется в основном на трубы с малым водным напором.
Картриджи бывают сменными и очищаемыми (дополненные сеткой). Сферы применения – бытовая и промышленная.
Картриджные устройства помогают очищать воду от более мелких частиц (по сравнению с сетчатыми). Процесс очистки в них происходит через встроенные, последовательно монтированные картриджи из полипропилена (обычно 1, 2 или максимум 3).
Достоинства конструкции:
- высокая скорость многоступенчатой очистки;
- отменное качество;
- улавливают кадмий, свинец;
- отлично дезинфицируют;
- ликвидируют запахи.
Недостатки:
нуждаются в частой смене комплектующих (картриджей).
Системы напорного типа
Такие приборы созданы для работы в мощном потоке, а потому дополнены специальным блоком управления. Он позволяет очищать фильтрующие элементы.
Принцип действия таких приборов следующий: очистка происходит за счет давления («под напором», отсюда и их название), с которым водные массы проходят через встроенные фильтровальные элементы. Внутри фильтра напорного типа – зернистый материал, позволяющий тщательно очищать воду.
Достоинства:
- качественная очистка грубого типа;
- наличие систем обратной промывки;
- удобство и легкость эксплуатации.
Недостатки:
высокая стоимость.
