Холодильник «Стинол-104» — переустановка дверей с заменой уплотнителей, подробно, по шагам

Причины беспрерывной работы компрессора

Помимо перечисленных выше обстоятельств бывают и более серьезные, когда компрессор холодильника не может выключиться, как положено каждые 15-20 минут. Это может произойти из-за поломки термостата. Тогда на модуль управления непрерывно подается сигнал, который сообщает о том, что независимо от актуальной температуры, нужно дополнительное охлаждение. В старых холодильниках с электромеханическим управлением установлены термостаты, а современные оснащены надежными воздушными датчиками.

Причиной могут быть неисправности в терморегуляторе, нарушены контакты или произошло короткое замыкание. Деталь следует поменять.

При некорректной работе блока управления компрессор также будет работать без остановки. Эта специальная микросхема отвечает за обрабатывание сигналов датчика и отправление команд компрессору и вентилятору. Если блок управления сломается, то холодильник перестанет морозить. Небольшие сбои специалист может устранить на месте, при серьезных нарушениях понадобиться перешивка, а в отдельных случаях замена микросхемы.

В современном холодильном аппарате с функцией No Frost из строя иногда выходит автоматика, которая регулирует процесс распределения потоков холодного воздуха. В этом случае наблюдается непрерывная работа прибора.

Еще одна причина заключается в утечке фреона. Если хладагента не будет хватать, то в системе уменьшается количество отводимого тепла. Такое обстоятельство ведет к тому, что блок управления снижение объема старается восполнить интенсивной работой гидравлической системы. Устранять утечку и заправлять хладагент должен опытный мастер.

Варианты проблем и ориентировочная стоимость их устранения

К услугам мастера может потребоваться прибегнуть в случае таких поломок:

Признаки	Неисправность	Необходимые меры	Примерная цена работы
Продукты в холодильном отсеке подморожены, мотор не выключается.	Температурный датчик или термостат не посылают сигнал о достижении нужного температурного режима.	Нужна замена поврежденного элемента.	От 1400 руб.
Продукты в холодильном отсеке подморожены, мотор не выключается.	Перегорели или сломались контакты, радиоэлементы или дорожки блока управления.	Специалист заменяет детали, которые нельзя отремонтировать, пропаивает контакты и дорожки. Если сломан процессор, модуль придется заменить полностью.	От 1900 руб.
Несмотря на то, что холодильник не отключается, в камере слишком тепло: * во всех отсеках, если прибор однокомпрессорный; * в одной камере (морозилке или холодильном отделении), если модель оборудована двумя компрессорами.При игнорировании проблемы агрегат совсем перестает функционировать.	Дефицит фреона. При утечке хладагента устройство пытается компенсировать его недостаток усиленной работой мотора. В этом случае агрегат надо выключить до прихода специалиста.	Мастер находит место, через которое произошла утечка, восстанавливает герметичность системы, заменяет фильтр-осушитель и производит заправку фреоном. При повреждении стального контура, специалист демонтирует его и соединяет элементы системы напрямую.

Если протек испаритель, старая деталь срезается, а новая размещается прямо в камере.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Если цикл работы холодильника нарушен, значит, появилась какая-либо неисправность, либо это произошло из-за его неправильной эксплуатации. Если же вам что-то непонятно, пишите мне!

Неисправности холодильников Стинол 104

Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.

К характерным неисправностям холодильника относят:

Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

Определить неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или заменить уплотнение на двери.

Неисправности и ремонт холодильников Стинол серии 107L

Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа. Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.

Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:

Утечка фреона из холодильного агрегата.
Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
Засорение фильтра – осушителя.
Потеря производительности мотора компрессора.

Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.

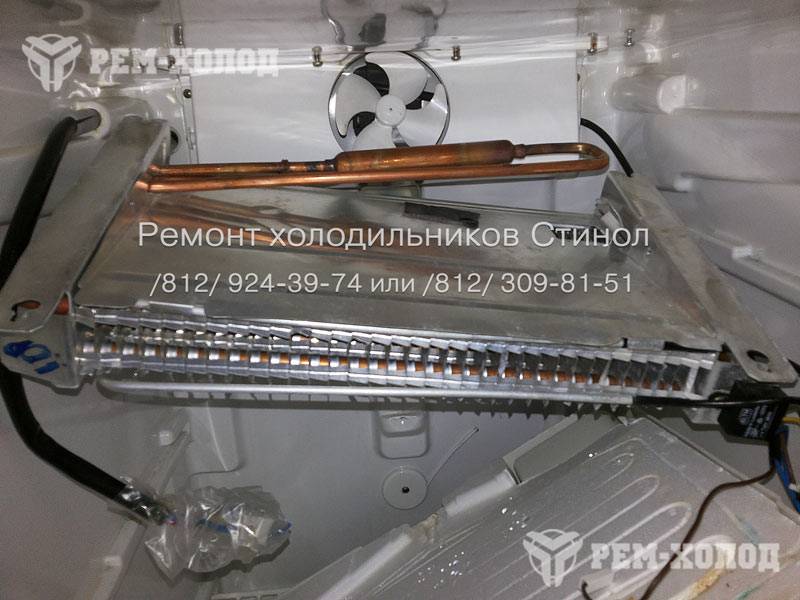

В системе Ноу Фрост может возникнуть неисправность или обрыв в цепи оттайки испарителя, дефект вентилятора. Неправильная работа таймера и засорение сливного отверстия могут привести к обмерзанию поверхностей и нарушению температурного режима в камерах. Дефекты находит и исправляет мастер.

Предлагаем посмотреть видео о неисправностях и их устранении в холодильниках Стинол 107L.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Принцип работы типового агрегата Stinol

Ассортимент холодильных агрегатов Stinol представлен широкой линейкой моделей с различными эксплуатационными характеристиками. Все они принадлежат к устройствам испарительного или компрессионного типа. Это означает, что в их конструкции обязательно присутствует компрессор и испаритель. Рассмотрим, как они работают.

Для охлаждения рабочих камер оборудования используется так называемый хладагент. Состав представляет собой жидкость, способную при некотором давлении испаряться в условиях комнатной температуры.

Чаще всего в качестве хладагента используется хладон R22, но могут быть и другие составы. Все типы холодильных агентов именуются фреонами.

Холодильник, как и любая другая холодильная машина, работает за счет непрерывной циркуляции по замкнутому контуру хладагента, проходящего стадии кипения и конденсации во время движения

Рабочий цикл происходит следующим образом. Жидкий фреон подается в фильеру. Это узкое сопло в виде фрагмента капиллярной трубки, через которое хладагент впрыскивается внутрь испарителя.

Последний выполнен в виде змеевика, что позволяет теплообмену протекать с максимальной эффективностью. Внутри испарителя фреон быстро расширяется и трансформируется в газ, поглощая при этом большое количество теплоты.

В результате температура внутри холодильного либо морозильного отсека опускается. Если постоянно нагнетать в испаритель хладагент, давление в нем резко повысится и процесс испарения прекратится.

Холодильники испарительного типа устроены одинаково. В их конструкции обязательно присутствуют компрессор и испаритель (+)

Поэтому пары фреона непрерывно откачиваются компрессором и подаются в радиатор. Это еще один змеевик, расположенный на задней части холодильного агрегата. Здесь пары хладагента конденсируются и отдают при этом тепло.

Далее жидкий фреон подается в фильеру и цикл повторяется. Главная особенность такой системы – наличие подвижных деталей и механизмов, которые рано или поздно могут выйти из строя.

Под маркой Стинол производятся холодильные агрегаты с одним либо двумя компрессорами. В последнем случае появляется возможность раздельного управления морозильным и холодильным отсеками, каждый из которых обслуживается «собственным» компрессором.

Это удобно, но значительно усложняет систему, а так же ее обслуживание и ремонт. Кроме того, бренд выпускает оборудование No Frost и модели с системой капельного оттаивания.

Электрические схемы холодильников Стинол несколько разнятся в зависимости от модели. В общем виде их можно представить так, как это показано на схеме (+)

Перекос двери холодильника

Самостоятельно можно отрегулировать дверцу, заменить уплотнитель.

Если перекос двери связан с разбалансировкой креплений, нужно сделать следующее:

Отключить холодильник и оставить его на полчаса.
Снять защитные крышки с верхнего и нижнего болта.
Ослабить болты с помощью шестигранника, а затем снова затянуть.

Если остается перекос в верхней части, то сильнее затягивают верхний болт, если внизу – нижний.

Замена уплотнителя

Изношенный уплотнитель трудно «реанимировать», его лучше поменять. Купить новую резинку можно в магазине или заказать через интернет. Кроме нее Вам понадобится клей, саморезы и плоская отвертка.

Последовательность действий при замене:

Отключите холодильник и оставьте его на 30 минут без питания.
Снимите дверь с петель и расположите горизонтально.

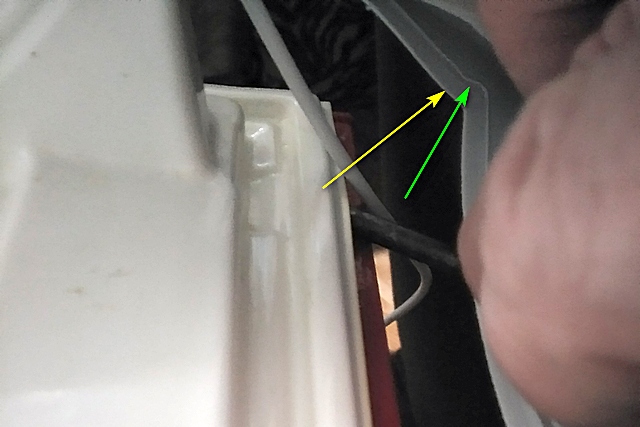

С помощью отвертки снимите старый уплотнитель. Для этого просуньте плоский кончик инструмента между поверхностью и резиной и оттяните уплотнитель на себя. Открутите шурупы, крепящие резинку в канале.
Губкой и мыльным раствором промойте канал, протрите и дайте просохнуть.
Растяните ленту нового уплотнителя по контуру двери, укладывая ее в канал, и проклейте.
Закрепите резину шурупами и прогрейте строительным феном.
Повесьте дверь на место и проверьте ее.

Если дверь с новым уплотнителем открывается с небольшим усилием, значит, замена произведена правильно.

Некоторые особенности процесса

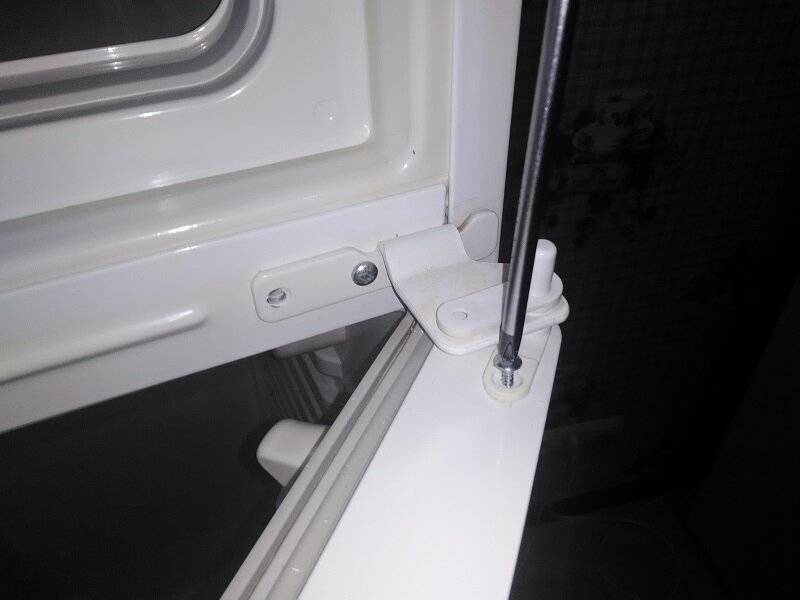

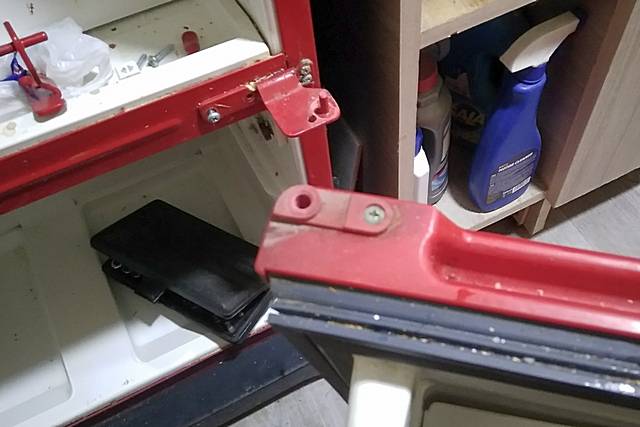

Чтобы перевесить двери без проблем, необходимо смотреть на представленные фото, ознакомиться с видео, а также с некоторыми рекомендациями:

Встречаются двухкамерные модели с общим креплением дверей. Процедура усложняется, поскольку нужно делать демонтаж и монтаж одновременно двух створок.
Если мы перевешиваем двери холодильника Атлант, нужно учесть один существенный нюанс. Многие модели этого бренда имеют переставляющийся верхний навес, а вот для нижнего может не быть отверстия. Может понадобиться покупка левосторонней нижней петли. Также можно сделать отверстия самостоятельно, однако этот процесс весьма ответственный, поскольку может сказаться на герметичности прибора.
Если дверца с дисплеем, демонтаж и установка несколько усложняются. Придется сначала снимать кабель, находящийся возле верхней петли. Если модель с дисплеем позволяет перевесить створку, этот кабель должен иметь специальный разъем, позволяющий его рассоединить.
Не стоит думать, что перевешивание двери может помочь в ситуации, если имеется неплотное ее прилегание. Чаще всего процедура не дает результата. Ведь причина такого явления – износ уплотнителя, поэтому его замена решит проблему.

Частые проблемы с холодильниками Stinol

Вся модельная линейка холодильных агрегатов отличается надежностью, функциональностью и высоким качеством сборки. Однако они, как и кухонная техника других брендов, не застрахованы от возникновения различных поломок. Рассмотрим типовые неисправности, характерные для линейки Stinol.

Поломки шкафа

Если шкаф неисправный, то на статическом испарителе накапливается тонкий слой инея. В результате в контейнере для сбора конденсата скапливается значительное количество жидкости.

Дефекты этого состояния холодильника объясняются нарушением герметичности камеры вследствие:

разрыва или неплотного прилегания уплотнителя;
деформации конструкции холодильного агрегата;
наличия щелей между резиновыми уплотнителями двери и поверхностями морозильного шкафа.

Возможные неисправности с уплотнительной резиной восстанавливаются при помощи фена для сушки и укладки волос мощностью в 1-1,5 кВт. Для этого нужно разогреть горячей струей резиновый уплотнитель в месте прилегания. Потом растянуть его, чтобы форма детали изменилась. После манипуляции дверь необходимо закрыть. Холодильный аппарат можно использовать после того, как остынет уплотнитель. Если защитный слой порвался, его следует заменить.

Неплотное прилегание уплотнителя

Неисправности элементов электроцепи и автоматики

Очень частые поломки возникают с устройствами автоматики и компонентами электрической цепи. К ним относят:

неисправное пусковое или тепловое реле;
поломки компрессора, вентилятора и других составных компонентов;
снижение сопротивления изоляции электрической схемы;
неисправность термопредохранителя или нагревателя оттайки в технике с системой «Ноу Фрост»;
дефект морозилки, таймера;
поломку нагревателя поддона испарителя;
засорение мелкими частицами дренажной системы.

Устранение неисправностей автоматики в холодильнике Stinol состоит в выявлении дефектного элемента, ремонте, а в случае невозможности отремонтировать поломку – замене детали на новую запчасть.

Проблемы с хладоном

Если завышен объем хладагента при заправке устройства, то в морозилке температура держится менее -18 0 С, холодильная камера холодная, обратная трубка покрывается конденсатом или слоем инея. Чтобы нормализовать рабочий процесс устройства, после двухчасовой обкатки корректируют дозу хладона.

В том случае, если заправочная дозировка, наоборот, занижена, холодильный шкаф теплый и температура снижена более чем на -25 0 С. При этом на задней стенке может частично образовываться иней. Так же, как и в предыдущем случае, необходимо дозировать недостаток хладагента до нормы.

Если произошла утечка хладона, в этих местах появляются маслянистые пятна. Устранение этой проблемы состоит в заправке агрегата хладоном или в замене сборочного компонента на новую деталь.

Признаки проблем с холодильником и возможные неисправности

Существуют несколько типовых поломок агрегатов Стинол, которые проявляются по определенным признакам. В таблице рассмотрим основные проблемы с холодильниками этой марки, и как они проявляются:

Признак	Возможный дефект
Устройство не включается	неисправность в электрической вилке или сетевом шнуре; обрыв обмоток компрессора; не функционирует терморегулятор или пускозащитное реле; обрыв цепи термоплавкого предохранителя; заклинивание таймера в режиме оттаивания; произошло нарушение контактов в соединении электросхемы из-за окисления
После непродолжительной работы агрегат выключается	обрыв пусковой обмотки электрического двигателя; не функционируют биметаллическая пластина защитного реле или катушка пускового реле
Прибор слабо морозит	не работает регулятор температуры; резина уплотнителя потеряла эластичность и форму; компрессор снизил производительность; произошло засорение капиллярного трубопровода или фильтра-сушителя; нарушена целостность электроцепей
Холодильник слишком морозит	запала кнопка быстрой заморозки; не отрегулирована ручка терморегулятора
Морозилка морозит, а вторая камера – нет	произошла утечка хладагента (фреона); произошла разгерметизация системы
Внутри морозилки тепло (холодильный аппарат без системы NoFrost)	поломался мотор-компрессор для морозильной камеры
На дне устройства собирается влага	нарушение положения трубки; засорение отводящей трубки мелкими частицами
Внутри морозилки тепло (техника с системою Ноу Фрост)	Дефект системы автоматической разморозки NoFrost

Рассмотрим наиболее частные неисправности некоторых моделей

Регулировка температуры в холодильнике Стинол

Отличительной особенностью холодильников Стинол является наличие двух отдельных регуляторов температуры с пятью делениями – для холодильной и морозильной камеры. В однокомпрессорной модели Стинол 110, оснащенной системой автоматического размораживания No Frost, регулировка температурного режима происходит следующим образом – электромеханический таймер по истечении времени, необходимого для намораживания льда, отключается и передает сигнал на чувствительные датчики терморегулятора, после чего тепловым реле размыкается цепь и начинается процесс оттаивания. При превышении заданной температуры таймер запускается снова, повторяя весь цикл сначала.

Как регулировать температуру в холодильнике Стинол:

Установить обычный уличный термометр внутрь холодильной камеры.
Регулятор температуры поставить в рекомендованное инструкцией положение (обычно это 3, можно попробовать переместить на деление 4).
Оставить градусник в камере на два часа, после проверить температуру. При оптимальной температуре +2 +5°C больше ничего не нужно регулировать. Если температура выше установленной отметки, подвинуть регулятор еще на деление вперед и замерять еще час. При слишком низкой температуре повернуть ручку назад.

Аналогичные действия по измерению температуры проводятся и для морозильной камеры, нормальные пределы которой составляют –18…–21°C. Для модели Стинол 110 оптимальная температура в морозилке составляет –18°C.

При регулировке не стоит пренебрегать приложенной к прибору инструкцией по эксплуатации, где четко расписано, какая температура в нем должна быть и как ее правильно выставить, и тогда холодильник прослужит вам без всяких нареканий не один год. Если по какой-то причине таковой под рукой не оказалось, на видео вы можете посмотреть подробную инструкцию, как регулировать и устранять неполадки вашего агрегата.
