Индивидуальный сварочный стол своими руками

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

  • воздействию высокой температуры;
  • опасности от разлёта брызг расплавленного металла;
  • высокоинтенсивному ультрафиолетовому облучению;
  • возможности поражения электротоком;
  • риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

  • помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
  • приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
  • в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
  • недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
  • запрещена работа с неприспособленных опор;
  • детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
  • при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей. Приобрести сварочный стол можно в компании Вектор Групп.

Разновидности: разборные, модульные и другие

В зависимости от конструктивных особенностей свариваемых деталей, производственных условий и других технологических факторов, столы имеют определенные отличия, что позволяет выделить их основные виды.

Модульные. Принципы модульной конструкции сварочных столов позволяют изменять их рабочую поверхность под каждую конкретную обрабатываемую деталь. Причем, рабочее пространство приводится в нужное положение достаточно быстро.

Видео

Универсальные. Такие сварочные столы позволяют решать разные производственные задачи на отдельно взятом рабочем месте. Конструкция базисного основания позволяет устанавливать самую разную оснастку для крепления деталей различных форм, включая объемные изделия. Далее можно производить сварочные работы, зачистку изделий, механическую обработку и другие технологические операции.

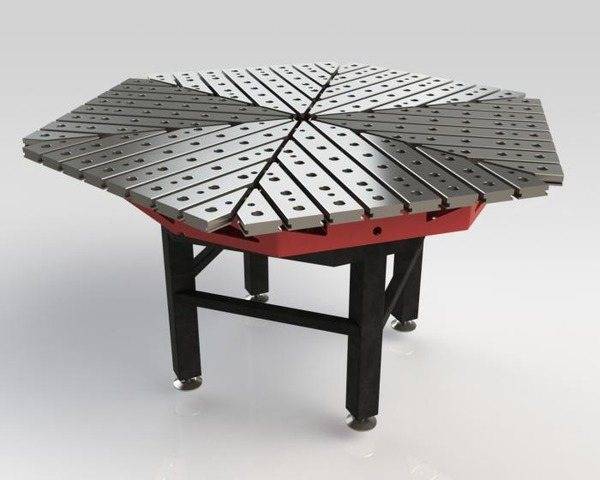

Поворотный круглый стол Слот-Стол серии ПСТ используется для сборки, сварки, зачистки и иного позиционирования заготовок. Фото Техновелд

Сборно-разборные. Конструкция позволяет разобрать оборудование на мелкие составляющие, а затем без проблем собрать его снова. Это значительно облегчает транспортировку стола на большие расстояния.

С координатной сеткой. Наличие рисок в виде координатной сетки на рабочей поверхности облегчает установку сборочной оснастки и свариваемых деталей. Любая из рисок может служить базой для установки, что сокращает время на использование дополнительных упоров.



Пятисторонний 3D-стол TEMPUS SSTW 75-105/35M азотированный, с координатной сеткой.

Передвижные. Производственные условия часто требуют производить сварку в строго установленном месте. Такую возможность дают передвижные столы. Наличие на опорах специальных колесиков с тормозами позволяет легко перемещать стол в нужное место.

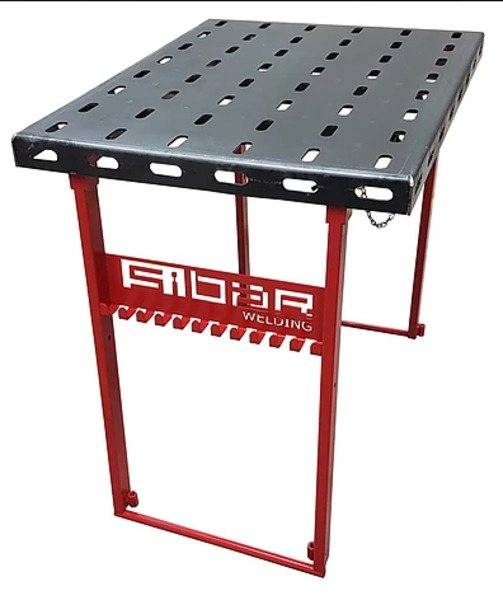

Мобильный стол SibarWelding.

На рельсовом пути. При производстве длинномерных стальных конструкций, может применяться сварочное оборудование на рельсовых путях. Рельсы проходят нивелировку и устанавливаются в качестве базовых элементов оснастки для производства вагонов, мостов, перил и других подобных объектов. Смонтированные на них сварочные столы передвигаются друг за другом и фиксируются в нужном месте с помощью специальных упоров.

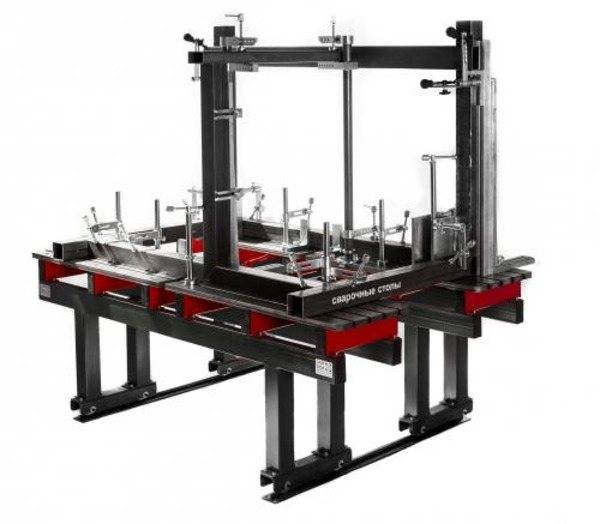

Сварочный стол на рельсовом пути.

Поворотные. Применение поворотного стола позволяет сварщику выполнять обработку, даже габаритных заготовок, не меняя своего положения на рабочем месте. Это дает возможность наилучшим образом расположить вспомогательную оснастку для постоянного и комфортного пользования. Поворотные столы позволяют механизировать сварочные работы с применением автоматов и полуавтоматов.

Поворотный сварочно-сборочный стол с наклонной плитой.

С вращающейся рабочей плитой. Габаритные ограждения, прямоугольные рамы удобно варить на оборудовании с вращающимся рабочим основанием. Если не создавать вращение таким заготовкам, то до некоторых мест сварщику добраться будет очень трудно. Необходимо в таких случаях переустанавливать заготовку, что значительно усложняет сварочный процесс.

С гидроприводом. Гидропривод используется для подъема/опускания сварочных плит с массивными заготовками. Это дает возможность сварщику производить работы на разных уровнях по высоте, оставляя крепления в одном и том же положении.



С вытяжкой. Местный отсос — наиболее эффективный вариант для очищения рабочей зоны сварки от вредных веществ. При минимальном расходе воздуха удаляется максимум токсичных сварочных газов. Конструктивно на сварочных столах местная вытяжка выполняется в виде зонтов или всасывающей трубы с фильтрующими элементами из материала, который растягивается и гнется с целью лучшей установки в зоне сварки

Важно, чтобы вытяжное устройство не мешало сварщику при работе



Как и из чего сделать сварочный стол для сварки

Для изготовления простого сварочного стола понадобятся такие материалы с инструментами:

  • Листовая сталь. Её толщина для столешницы должна быть не менее 5 мм;
  • Профильная труба или металлический уголок для изготовления каркаса сварочного стола. Также из данного материала изготавливаются «косынки», которые служат для общего усиления стоек;
  • Из инструментов потребуется сварочный аппарат и болгарка с отрезным кругом по металлу. Также нужна будет строительная рулетка и угольник, чтобы собрать всю конструкцию максимально ровно.

В первую очередь нужно определиться с размерами сварочного стола. Для наглядности ниже представлен чертёж со всеми необходимыми размерами.



На следующем этапе заготавливается материал, а также происходит его раскрой согласно чертежу сварочного стола. В первую очередь из листа металла вырезается столешница, по краям которой привариваются куски профильной трубы или металлический уголок.

Далее вся конструкция устанавливается на предварительно сваренный каркас, который также собирается из металлических профилей. От края столешницы профильная труба должна быть приварена с отступом в несколько сантиметров.

На заключительном этапе сборки, конструкция усиливается поясом жесткости и косынками. Также, многие дорабатываются сварочные столы самостоятельно, оборудуя их полками для инструментов.



Чтобы сварочный стол не ржавел, после его изготовления, металл следует прогрунтовать и окрасить. Окрашиванию подлежат абсолютно все металлические поверхности, кроме верха столешницы. В процессе эксплуатации она будет подвергаться воздействию высоких температур, и краска просто выгорит со временем.

Самостоятельное изготовление стола для сварки

Проблема самостоятельного изготовления стола для сварки состоит в том, что на данный момент мало информации о таких конструкциях. Если брать за основу модели, которые изготавливаются для промышленных целей, то их чертежи довольно сложны, а многие функции невозможно использовать. Простой чертеж является альтернативой промышленным, его можно самостоятельно улучшить и доработать.

Необходимые инструменты и материалы

Чтобы создать комфортные условия для проведения сварочных работ, рекомендуется приобрести набор инструментов с функциями надежного крепления свариваемых деталей и возможностью быстро изменять их пространственное положение. Они должны быть прочными и стойкими к резким переменам температуры.

К таким инструментам можно отнести струбцины и зажимы, при помощи которых заготовки можно крепить к рабочему столу или между собой. Магнитное основание служит для фиксации мелких деталей, которые другими приспособлениями закрепить невозможно.

Определение размеров и заготовка деталей

В качестве примера можно использовать конструкцию, изготовленную из стального уголка и профилированных труб. Естественно, что изготавливать можно с другими размерами, материалами и изменять геометрические формы.

Столешница

Из сплошного полотна столешницу делать не рекомендуется. Поверхность лучше сварить из профильной трубы с размерами по периметру 60 × 40 × 2 мм. Внутренняя решетка варится из профиля, имеющего сечение 30 × 30 × 1,2 мм.

С помощью болгарки нарезаются заготовки труб.

Зачищаются торцы.

В первую очередь монтируется наружная рама. Внутренний профиль вырезается по проему рамы и вставляется в ее середину на расстоянии около 40 мм, после сварные швы зачищаются при помощи болгарки.

Ножки

Четыре ножки вырезаются из трубы диаметром 50 мм. Их длина составляет около 760 мм.

Вырезанные стойки свариваются по углам крышки.





При приваривании ножек к крышке важно не допускать их перекоса. Они должны монтироваться с рамой четко под углом 90 градусов

Для обеспечения такого ровного угла, необходимо использовать угольник и рулетку.

Дополнительный пояс жесткости каркаса

После приваривания ножек к столешнице для увеличения жесткости конструкции дополнительно делается обвязка. Для этого на высоте 200−300 миллиметров ножки свариваются при помощи уголка сечением 40 × 40 миллиметров.

Уголок приваривается плоской стороной вниз. В середину уголка можно уложить полку из толстой фанеры или ДСП для хранения сварочного аппарата и инструмента.

Изготовление и монтаж ручки для переноса

Для удобства перестановки на другое место столик можно снабдить ручками. Они изготавливаются из круглого прута диаметром 14 миллиметров, имеют форму «П» и привариваются с двух сторон столешницы.

Колеса для передвижения

Стол желательно снабдить колесиками для удобства перемещения. Если изделие будет стационарным, то средства передвижения лучше не использовать, потому что при работе конструкция будет неустойчива. Придется снабжать колеса тормозами.

Ниша под инструменты

Инструменты хранятся в специальном ящике, который может быть выполнен из листового металла или ДСП. Лучше всего изготовить отдельную тумбочку с несколькими полками, на которых и размещается инструмент.

Защитный кожух

Защитный кожух предназначен для того, чтобы не допустить брызг металла, разлетающихся при сварке. Каркас делается из уголка, а короб — из тонкого металла. Он крепится к верхней плоскости штифтами. При работе с деталями, которые выступают за габариты стола, защитный кожух снимают.

Снизу можно приварить ванночку с невысокими бортиками для окалины. Ее устанавливают с наклоном, чтобы окалина постепенно собиралась к нижнему краю.



Техника безопасности при сварочных работах

Так как все этапы процесса непосредственно связаны со сваркой, необходимо придерживаться стандартных правил безопасности. Они касаются размещения и оснащения сварочного поста, спецодежды, физических параметров работы приборов. Техника безопасности включает следующие пункты:

  1. Мастерская должна быть оборудована вентиляционной системой. Помещение должно предусматривать возможность проветривания.
  2. Если сварка проводится на открытом воздухе, рабочее место должно находиться под навесом. При этом во время сильного дождя или снегопада процесс останавливают.
  3. Сварщик должен быть одет в защитную одежду, которая включает маску (щиток), рукавицы из спилка или замши, обувь и костюм из невоспламеняющегося материала.
  4. Если проводится сварка деталей из оцинкованного металла, мастеру для защиты дыхательных путей необходим респиратор.
  5. У сварочных кабелей должна быть неповрежденная обмотка, а у мест их стыковки — качественная изоляция. При обнаружении дефекта работу следует прекратить и восстановить целостность провода.
  6. Длина электрокабелей, идущих к сварочному аппарату, не должна превышать 10 м. Шнуры подвешивают на высоте 2,5 м или опускают на пол в заземленной стальной трубе.
  7. Оборудование можно использовать под напряжением не более 90 В. Оптимальная сила тока для работы составляет не более 0,05 А.

Как собрать своими руками простой стол-трансформер, подсказки мастерам

Для мастера, обладающего необходимыми навыками, изготовление стола для сварочных работ — несложное мероприятие. Главное — соблюдать все правила техники безопасности, придерживаться подготовленного чертежа и выполнять действия в определенной последовательности. В этом случае конечный результат будет отличаться надежностью и устойчивостью, а прочное готовое изделие на долгие годы обеспечит сварщику удобство при работе.

Мастерская должна быть оборудована вентиляционной системой, а в помещении предусмотрена возможность проветривания

Сварщик должен выполнять сварочные работы в специальной защитной одежде

Сварочные кабели должны иметь неповрежденную обмотку, а места их стыковки — качественную изоляцию

Область применения: для изготовления перил, для сварки дверей и не только

Сварочный стол облегчает труд исполнителя как при выполнении отдельных индивидуальных работ, так и при сварке серийных деталей. В первом случае требуется большое количество разнообразной оснастки, в другом случае ограничиваются типовой. Сварка применяется практически во всех отраслях металлообработки.

Большинство крупногабаритных конструкций, типа ограждений и рам, собираются из отдельно сваренных на столах узлов. Такое оборудование имеет свою специфику. Каждый отдельно сваренный узел должен с минимальными подгонками монтироваться в общую конструкцию. Поэтому сварочные столы имеют в составе направляющие с подвижными упорами и зажимами, которые устанавливаются в необходимое положение при помощи линеек на их поверхностях. При необходимости установки опор перил под углом, в конструкции присутствуют вращающиеся подложки с угловой шкалой. Это обеспечивает необходимую точность изготовления.





Пошаговая инструкция по изготовлению столика-тележки для сварки

1. Изготовление верхней крышки стола. Металлический стол для сварочных работ оборудован решетчатой крышкой, которая изготовлена из профилированной трубы сечением 50х50 мм (для крайней рамки) и 30х30 мм для внутренней решетки. Труба нарезается по размеру болгаркой. Подготовленные элементы соединяются при помощи сварки. Внешний пояс крышки состоит из профиля 50х50 мм, который сварен в прямоугольник с учетом проектных размеров. Внутреннее пространство заполняется профилем 30х30 мм. Трубы привариваются через 30-50 мм, образуя решетку. Сварочные швы обязательно зачищаются болгаркой.



2. Изготовление ножек для стола. Ножки для сварочной тележки можно изготовить из круглой трубы сечением 25х25 мм или 30х30 мм. В случае отсутствия данных размеров допускается использование 20х20 мм. Материалы нарезаются по размеру (780 мм). Всего потребуется 4 металлических ножки. Нарезанные элементы привариваются к готовой крышке по четырем углам.





Важно! Во время сваривания ножек с крышкой важно контролировать перекос. Чтобы получить максимально устойчивый столик необходимо обеспечить ровные углы установки и расположение стоек

Рекомендуется пользоваться угольником и рулеткой.

3. Дополнительный пояс жесткости для стола. Металлическая тележка для сварочного аппарата должна быть максимально жесткой и прочной. Для этого необходимо изготовить дополнительный пояс жесткости, который будет расположен на высоте 200-300 мм от уровня пола по стойкам. Усилители изготавливаются из уголка 30х30 мм, который разворачивается острым углом наружу. Элементы привариваются по кругу, чтобы связать все 4 стойки. При необходимости можно дополнительно зачистить все сварочные швы.





4. Изготовление ручки для подъема и транспортировки. Рукоятка необходима, чтобы удобно транспортировать стол в любое указанное место. Для ручки можно использовать металлический пруток или арматуру сечением 8-10 мм

Важно изначально придать нужную форму для элемента. В дальнейшем, как видно на видео готовая рукоятка приваривается к несущей раме верхней крышки

Приваривать ручку необходимо снизу, чтобы в дальнейшем избежать неудобств в ходе эксплуатации столика.



5. Крючки для сварочного оборудования или кабелей. Боковые крюки необходимы для удобной фиксации толстого кабеля, держателей или хранения любого другого инструмента для сварки. Крючки можно изготовить из обыкновенного гвоздя 100-150 мм. Для этого достаточно придать нужную форму гвоздям и приварить их к несущим ножкам с наружной стороны.



6. Колеса для перемещения. Колесики необходимы для более удобного передвижения столика в удобное место. Всего потребуется 2 колеса в сборе с крепежными механизмами. Наиболее предпочтительнее использовать небольшие детали от магазинной тележки или аналогичного оборудования. Перед установкой верхнюю часть фиксирующего механизма с гайкой следует прикрепить к стойкам при помощи сварки. Далее на приваренную гайку накручиваются колеса.





Важно! Приваривать крепежные гайки для колес следует с учетом горизонтали. Детали должны быть на одном уровне.. 7

Ниша для инструментов. Нишу следует изготавливать из фанеры, ДСП или ОСБ плиты. При необходимости можно использовать цельный лист металла. Материал нарезается по размеру при помощи лобзика и устанавливается на уголки в нижней части стола

7. Ниша для инструментов. Нишу следует изготавливать из фанеры, ДСП или ОСБ плиты. При необходимости можно использовать цельный лист металла. Материал нарезается по размеру при помощи лобзика и устанавливается на уголки в нижней части стола.



8. Защитный кожух от мусора и окалины. Для изготовления можно использовать обыкновенный лист металла любой толщины с загибом по краю. Предварительно к несущим ножкам приваривается металлический пруток 8-10 мм, при этом одна сторона должна быть выше другой, чтобы создать требуемый уклон. Вырезанный лист металла устанавливается на прутки.



Готовый стол можно покрасить обыкновенной малярной краской по металлу. При необходимости изготавливаются дополнительные ящики для инструментов из дерева.



Просмотреть детальные фото или инструкцию как сделать сварочный стол своими руками можно на нашем сайте.

Виды сварочных постов

В сущности, сварочные посты это рабочие места, на которых созданы условия для безопасной и удобной работы. В зависимости от источника энергии они бывают газо- и электросварочного вида. К рабочим местам для газовой сварки предъявляются повышенные требования по воздухообмену. На электросварочных постах обеспечивают надежную защиту от поражения электротоком.

Классификация по конструкции подразделяется на стационарные и передвижные виды. Первые оборудуют на отведенном месте для сварки заготовок небольшого размера, так как площадь столешницы верстака ограничена. Вторые делают в виде каркасов на колесах с установленным оборудованием. Мобильность рабочего места удобна для сварки сложных объектов.

Чертежи с размерами для сварочных столов

Рассмотрим несколько моделей, которые отличаются сложностью, компоновкой и используемыми материалами.

Простейший стол для сварочных работ

Эта модель не отличается солидными размерами или большой нагрузочной способностью, но для сварки некрупных деталей, которые требуют крепления в тисках или с помощью струбцин, подходит очень неплохо.



Основа конструкции – уголок 60х60х670 мм, из которого выполнены ножки. Обвязка, в применении к обычному столу именуемая царгой, изготовлена из полосы толщиной 20 мм и шириной 100 мм. Длина двух фрагментов (по длинной стороне) – 1000 мм, двух других (по короткой стороне) – 620 мм. Полосы приварены к уголку снаружи, причем верхний край полосы выше верхнего края уголка на 20 мм.

Внутрь жесткой рамы (ножки плюс обвязка) уложены и приварены полосы металла толщиной 20 мм, шириной 100…150 мм (не критично) и длиной 580 мм. При желании для усиления рамы можно приварить поперечины по длинным и коротким сторонам стола внизу, на высоте 200…300 мм. Если сделать их из уголка, на них можно будет опереть полку.

Столешница набирается из профильной трубы или полос металла с толщиной 30 мм. Если используется труба, желательно заварить ее торцы пластинами. На схеме не показаны зазоры между полосами, но на практике желательно оставлять промежутки 20…30 мм, чтобы можно было крепить детали к столу в любом месте струбцинами.

Мобильный сварочный столик на колесах

Компактная квадратная модель с дополнительной полкой особенно удобна, если сварочные работы надо выполнять, перемещаясь в пределах помещения или по участку. Стол предназначен для работы стоя, поэтому высота столешницы больше, чем это обычно принято.



Нагрузочная способность в данном случае даже меньше, чем у предыдущей модели, поскольку для столешницы использован лист толщиной всего 3 мм, такую же толщину имеет уголок ножек.





Обратите внимание: при сборке необходимо разместить уголок ножек ВНУТРИ обвязки из уголка, это стабилизирует конструкцию и делает ее более аккуратной. Для перемещения столика используются стандартные поворотные колесики без стопора (можно использовать мебельные, но только металлические)



Для перемещения столика используются стандартные поворотные колесики без стопора (можно использовать мебельные, но только металлические).

Сварочный стол на регулируемых опорах с перфорированной столешницей

Эту модель можно назвать сборочно-сварочным столом, поскольку перфорация столешницы позволяет закрепить на его поверхности множество различных приспособлений, облегчающих монтаж. Такое изделие применимо также для столярных работ, гибки дерева или металла по шаблону, ремонта и так далее.





Модификация модели с немного другими размерами

Опорой для металлической перфорированной столешницы, имеющей толщину 3 мм и более и шаг отверстий по сетке хотя бы 100х100 мм. Диаметр отверстий – 10…25 мм, в зависимости от способа креплений деталей и размера используемых приспособлений (струбцин). В перфорированном листе выполняются пазы шириной 10 мм для установки усиливающих пластин с тыльной стороны и крепления бортиков.

Для этой модели используются стандартные регулируемые ножки, способные выдержать требуемую нагрузку. При выборе мебельных регулируемых ножек необходимо убедиться в достаточном шаге резьбы на регулирующей опоре и прочности изделия в целом.



Примеры использования стола для сварочных работ с перфорированной столешницей

Раскладной сварочный стол с дополнительными деталями

Если предыдущие модели было несложно сделать самостоятельно, эта конструкция потребует хороших навыков сварщика и монтажника, зато и удобства в процессе работы обеспечит гораздо больше, чем стандартные столы для сварки.



Основная часть изделия практически не отличается от представленного первым варианта. Здесь также использованы массивные стойки и обвязка из профилированной трубы, но внизу добавлена нижняя обвязка, служащая опорой для полки. А вот боковые элементы интереснее.

С помощью петель к передней и задней кромке столешницы крепятся откидные детали, собранные из трубы с гораздо большим промежутком между элементами, чем в основной столешнице. В рабочем (поднятом) положении эти панели удерживаются П-образными подставками, закрепленными на стойках стола с помощью вращающейся оси.

Вынесенная справа дополнительная полка, усиленная раскосами, имеет колесики усиленной конструкции. С их помощью стол можно транспортировать, приподняв противоположный край.



Угольники

Угольники данной марки представлены в очень широком ассортименте, так как стол сварщика нуждается в большом количестве подобных элементов. Для фиксации больших секций подходит упорный и крепёжный угольник, который может работать и с другими угольниками.

Через отверстие слот можно соединить упорный и крепежный угольник и таким образом создать регулируемую по высоте поверхность. Два упорных и крепёжных угольника может соединить передвижным, в результате чего создаётся дополнительная опора и расширяются возможности зажима, что часто необходимо при нехватке рабочего места.



Бесступенчатое соединение зажимных элементов обеспечивает поворотный угольник, а там, где нужна повторяющаяся высокая точность, подойдёт универсальный. Также есть фиксирующий угольник, который может выполнять четыре разных функции:

  • упор
  • угольник
  • связующий элемент
  • соединение сварочного стола с рельсовыми опорами.

Если же необходима большая удерживающая сила, то стоит брать изделие с гидромеханическим зажимом. На нём устанавливается угол ( максимальную точность обеспечит цифровой датчик).

Изготовление

Монтажные работы по изготовлению собственного стола – дело не очень трудное. Главное, желание сделать дешевый и качественный вариант.



Для обеспечения геометрической правильности стола потребуются: уровень строительный (желательно с магнитом), 2-3 угловые струбцины и угольник

Важно обеспечить сборку элементов каркаса стола под прямыми углами друг к другу. Соединение элементов каркаса может производиться как сваркой, так и на болтах



Сборка каркаса

В первую очередь изготавливаются стойки и наружная рама столешницы. Такая металлоконструкция может быть сделана из профильной трубы сечением не меньше 60х60х2 мм, уголка 63х63х4 мм, круглой трубы диаметром 50 мм и более. Периметр столешницы выполняется из такой же профильной трубы или уголка, что и стойки.

Если стол будет крепиться к полу, следует заранее приварить на стойки косынки, с помощью которых будет производиться крепление. Возможен вариант, при котором стойки изначально крепятся к основанию, а затем вокруг них производится сборка каркаса стола.



В ситуации, когда стол требуется регулярно переносить с места на место, к стойкам можно прикрутить две ножки и приделать ручки из арматуры или трубы, что позволит перекатывать стол, как тачку.

Для оборудования нижнего отсека приваривается второй контур уголка или профильной трубы, который также будет служить в качестве стягивающего пояса. Он изготавливается на расстоянии 200-300 мм от пола. В качестве полок следует использовать фанеру или ДСП, поскольку эти материалы обладают достаточной устойчивостью к огню.

Мнение эксперта Багров Виктор Сергеевич Сварщик высшего 6-го разряда. Считается мастером своего дела, знает тонкости и нюансы профессии. В любом случае, в столе и близко от него нельзя хранить горючие и взрывоопасные предметы.

На одной из ножек стола приваривается клемма для крепления «массы» сварочного аппарата. Желательно сделать это на самой удаленной и редко «посещаемой» стороне стола, чтобы избежать задевания кабеля ногой или попадания на него окалины. Для защиты кабеля можно использовать профильную трубу.



Дополнительно к каркасу стола привариваются крючки для размещения кабеля, держака, других приспособлений. Они могут быть сделаны из обычного гвоздя, проволоки, или приобретены в магазинах метизного крепежа.

Столешница

Внутренняя обрешетка может быть выполнена из профильной трубы 40х40х2 мм, швеллера № 8 или №10. Профили или швеллер устанавливаются внутрь основной рамы. Между планками столешницы остается зазор 30-50 мм, который позволит устанавливать крепежные струбцины, производить подрезку металла, а также сбрасывать окалину под стол. Также подойдет стальная полоса толщиной 12-16 мм, такой вариант обеспечит идеальную гладкость поверхности.

Для любой столешницы необходимо приварить 2-3 внутренних опорных лага, на которые ложатся верхние планки. Такое решение позволяет избежать какой-либо деформации рабочей поверхности под весом конструкции.



После сварки столешницы ее рекомендуется обшить по периметру медной полосой.

Защитный короб

Каркас защитного короба и иные вспомогательные конструкции могут изготавливаться из профильной трубы 40х20х2 или 40х40х2 мм и обшиваться тонким листовым металлом или жестью. Для короба необходимо изготовить полозья из уголка со стенкой 45-60 мм, на которые он будет устанавливаться. Назначение короба – сбор окалины и шлака, защита хранящегося на нижней полке инструмента.

Готовый стол может быть покрашен специальной краской для металла. Однако, рекомендуется воздержаться от покраски самой столешницы.

Когда сборочный процесс завершен, стоит определиться с наличием дополнительного оснащения стола. Стол может быть оснащен различными приспособлениями как в стационарном исполнении, там и в передвижном.



Для фиксации заготовок применяются различные типы струбцин, использующихся для крепления заготовок между собой и фиксации их на столе. Их можно заранее приварить к столу в зафиксированном месте, или же прикрепить на болтовые соединения. В последнем варианте можно к столу прикрепить планку из профильной трубы с заранее просверленными отверстиями для болтов, что позволит устанавливать струбцины в нужных местах.

Стоит приобрести зажимы, позволяющие фиксировать стыки заготовок под определенным углом и магнитные фиксаторы, которыми можно соединять мелкие или чувствительные к деформации заготовки.
