Способы организации индукционного отопления частного дома своими руками

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Правила организации индукционного отопления

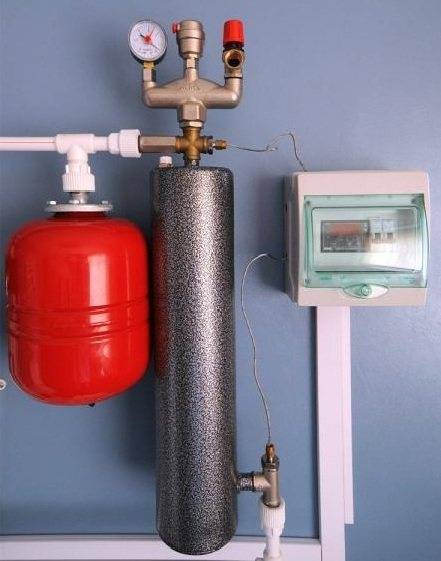

Схема установки индукционного котла

Так как электрокотлы индукционные для отопления отличаются от обычных, то и требования к их эксплуатации также другие. Прежде всего, нужно знать, что установка этого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

Для того чтобы отопление из индукционной плиты было безопасным – необходимо адаптировать существующую проводку. Для этого следует посчитать мощность электрических приборов в доме, включая котел, и к полученной цифре прибавить запас 20%. Технические характеристики электрического кабеля должны быть не меньше полученной цифры.

Подключение индукционной печи теплоснабжения к электросети следует делать через отдельный кабель. Он должен соединяться непосредственно с центральным распределительным щитком. Подсоединение к этой силовой линии других приборов запрещено.

Для повышения эффективности и безопасности индукционного отопления, сделанного своими руками, потребуется установка следующих компонентов:

  • Расширительный бак. Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
  • Датчик давления и температуры. Они подключаются к центральному блоку управления;
  • Циркуляционный насос. Его установка не обязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
  • Группа безопасности – воздухоотводчик и водной спускной клапан.

Часто в отзывах об индукционном отоплении можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Во избежание этого все технические и эксплуатационные характеристики отопительной системы должны соответствовать предварительным расчетным.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

  • Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
  • Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
  • От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
  • Из обоих полученных фрагментов трубы отрезается одна стенка.
  • Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
  • Аналогично устанавливается второй отрезок трубы с противоположной стороны.
  • В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
  • Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

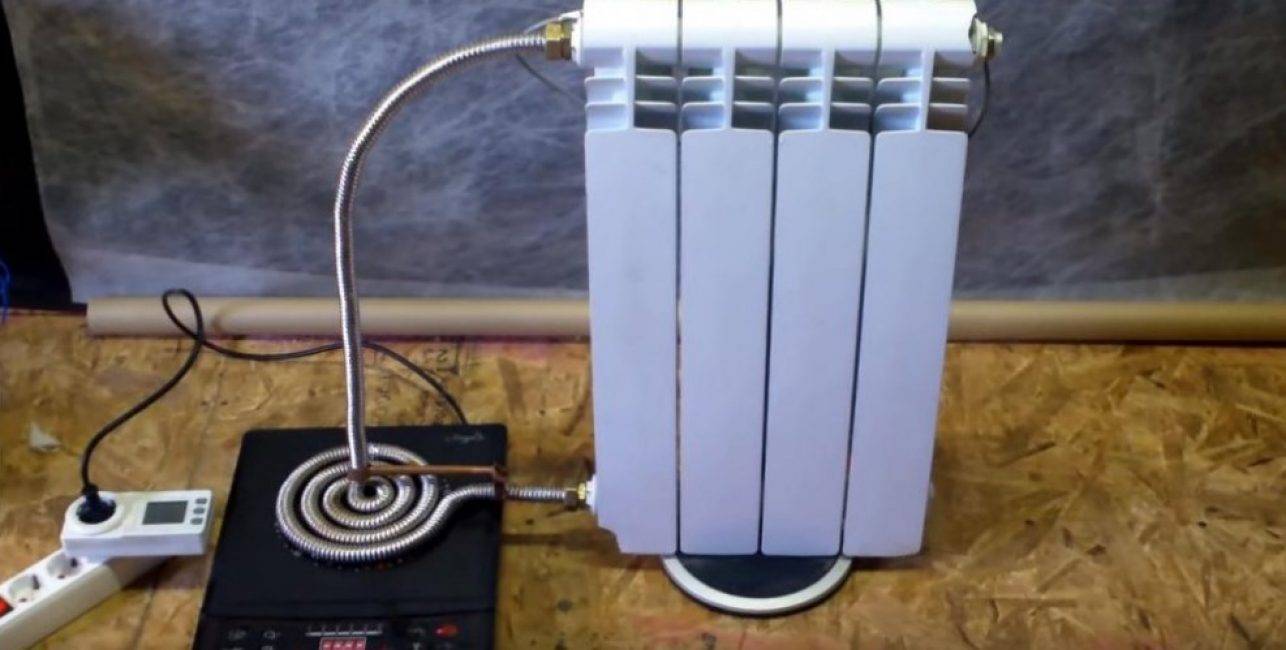

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

На нашем сайте есть полезные материалы по выбору лучшего электрокотла и рейтинг самых популярных среди покупателей моделей. А также рекомендуем ознакомиться с особенностями расчетов энергопотребления котлом и другими вариантами электрического отопления в доме:

  • Электрокотел для отопления частного дома: обзор десятки лучших моделей электрических котлов
  • Сколько потребляет электроэнергии электрический котел: правила расчетов
  • Электрическое отопление в частном доме: обзор видов систем для загородного дома

Изготовление твердотопливного котла длительного горения своими руками

Приступая к сборке котла своими исполнитель  должен владеть навыками слесаря, сварщика и электрика, чтобы безопасно выполнить процесс производства и монтажа. У него должны быть средства защиты и заранее приготовленные материалы, инструменты и приспособления.

Чертеж

Чертеж твердотопливного котла

После того как будет выбран тип котла, потребуется иметь точный чертеж деталей. Он может выполняться самостоятельно, если мастер обладает определенными знаниями и навыками черчения, также можно его взять у знакомого, который смонтировал аналогичный котел отопления частного дома или скачать из интернета. Сегодня в сети достаточно вариантов проверенных конструкций твердотопливных котлов собственного изготовления.

Возможно такой чертеж придется доработать в зависимости от имеющихся расходных материалов, особенно в части изготовления корпуса и теплообменного аппарата. Главное, что нужно сохранить — это расчетную толщину металла, минимально допустимые габариты, поверхность нагрева теплообменника, диаметр отверстия для выхода дымовых газов, чтобы котел раньше времени не перегорел.

Материалы

Перед тем как сделать котел подготавливают рабочее место, обычно это мастерская, и складируют в ней необходимые материалы. Для создания котлоагрегата на твердом топливе потребуются такие расходные материалы:

  • стальной лист более 5 мм для корпуса, труба или использованный газовый баллон;
  • лист нержавейки 5 мм для топливоподачи;
  • стальной уголок, с размерами по чертежу;
  • колосниковая решетка, сталь или чугун;
  • водопроводные трубы, для высокой температуры с диаметрами по чертежу;
  • дверца для зольника;
  • проволока, метизы и электроды;
  • воздушная заслонка или регулятор тяги.

Инструменты

Мастеру потребуется большой перечень инструментов:

  • Спецодежда сварщика с защитными средствами;
  • сварочный инверторный аппарат;
  • болгарка с дисками по металлу;
  • электрическая дрель со сверлами по металлу;
  • набор слесарных инструментов;
  • набор измерительных инструментов.

Делаем котел своими руками

https://youtube.com/watch?v=o1ZG1WkhF-Y

Для выполнения корпуса твердотопливного котла длительного горения я выбрал старый газовый баллон, предварительно тщательно промыл его от остатков газа, если есть какие-то сомнения, рекомендую приобрести уже подготовленный баллон в газовой службе.

Далее на баллоне отрезал его верхнюю часть ниже места изгиба. После подготовке корпуса выполнение котла производил по следующей инструкции:

  1. Из нержавеющего листа 5 мм, вырезал круг, с диаметром на 20 мм меньше внутреннего диаметра корпуса, чтобы он в дальнейшем мог свободно перемещаться вдоль него, продвигая топливо.
  2. В середине полученного листа просверлил отверстие 100 мм корончатым сверлом.
  3. К данному отверстию приварил трубу подходящего диаметра с высотой на 100 мм выше корпуса котла. Тщательно выполнил швы, чтобы они были герметичными и аккуратными. Если аккуратно не получилось, можно обработать болгаркой или напильником. Таким образом будет изготовлена конструкция в виде поршня, которая под собственным весом будет продвигать топливо вниз топочной камеры.
  4. К нижней части поршня приваривают 4 металлических уголка, для создания воздушных каналов, подающих воздух к устью горения.
  5. Вырезал еще один круг, но теперь большего диаметра чем корпус на 5 см, в середине вырезал отверстие 100 мм для поршня, эта деталь будет выполнять роль крышки котла. Одетая на поршень она герметично закроет корпус котла, тем самым создаст камеру горения.
  6. Трубу вверху оборудовал заслонкой для регулирования объема, подающего воздуха.
  7. Края крышки тщательно обработал напильником.
  8. К корпусу котла приварил специальные ручки для перемещения, а к нижней части корпуса —  ножки из металлического уголка.
  9. Внизу корпуса вырезал место под дверцу зольника и установил ее на петлях.
  10. Дымоход приварил в верхней части котла из трубы диаметром   100 мм.
  11. Перед тем как поставить котел, его нужно выставить на ровную бетонную или кафельную поверхность и подсоединить по газовой части к дымовой трубе.

Плюсы и минусы индукционных устройств для нагрева воды

Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).

Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:

В индукционных нагревателях вода становится горячей за счет трубы по которой течет, а последняя нагревается за счет индукционного тока, создаваемого катушкой.

  • намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
  • полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
  • во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
  • имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
  • ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;

Не стоит забывать и о том, что обслуживание индукционного нагревателя выйдет намного дешевле, чем бойлера или газового котла. Устройство имеет минимум деталей, которые практически никогда не выходят из строя.

Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:

  • первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
  • второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
  • третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система.

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Реальная экономия или наглый обман? Особенности индукционных котлов отопления

Простота в обслуживании и эффективный обогрев! Всё это — качества отопительного электрокотла для дома

Какова же их настоящая сущность? Схемы газовых котлов отопления

Необходимые инструменты и материалы

  • Кусачки, плоскогубцы.
  • Циркуляционный насос.
  • Инвертор сварочный.
  • Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
  • Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
  • Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

  • Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
  • Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
  • На торцевых частях трубы крепится мелкочастотная металлическая сетка.
  • Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
  • Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

  • К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
  • Устанавливается циркулярный насос.
  • К готовой катушке подключается инвертирующий элемент на 18—25 А.
  • Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться. В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

  • Источник постоянного тока 220 V.
  • Индукционный котёл.
  • Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
  • Шар-кран.
  • Циркуляционный насос.
  • Фильтр сетчатый.
  • Бак мембранный для водоснабжения.
  • Радиатор.
  • Указатель линии наполнения и слива отопительной системы.

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

  • устройства с тэнами (трубчатыми нагревателями);
  • индукционные котлы;
  • приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида
Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору

Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

  • Инвертор на 4 кВт;
  • 2 аккумулятора 250 А*ч;
  • Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Основные варианты современных электрокотлов

Существует не один вариант конструкции котла для электрического отопления. Самым простым является встроенный ТЭН

Необходимо обратить внимание на трубу, куда монтируется ТЭН. Она обязательно должна быть категории съемной, что касается диаметра, то лучше, если он будет больше, чем иные подобные элементы

Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя

Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности

Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя. Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности.

Важно! По этой причине рекомендуется избежать всех ненужных расходов, но всеми возможными методами добиться использования всей системы в целом. Можно просто выполнить небольшой по размеру стоящий отдельно котел

Оборудование такого плана можно произвести из специальной, выполненной из стали трубы

Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии

Оборудование такого плана можно произвести из специальной, выполненной из стали трубы. Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии.

Для эффективного обогрева относительно небольшого по площади дома из двух-трех комнат, достаточно взять элемент трубы, диаметр которой равен 220 мм, а показатели длины должны составлять всего половину метра.

С двух сторон труба должна быть герметично заварена специальными крышками из стали. При этом в верхнем элементе необходимо сделать специальное отверстие, которое будет предназначено для присоединения отводной трубы. По данной трубе будет осуществляться передвижение горячей воды к установленным радиаторам. В нижнем элементе построенного котла, с одной из его сторон проделывается точно такое же отверстие, потом туда будет присоединяться труба, но уже с прохладной водой.

Для подобной конструкции можно задействовать ТЭН, с параметрами мощности в 1 Квт. Он осуществляет обогрев от стандартной сети в 220 Вольт. Что касается самого ТЭНа, то его можно быстро инсталлировать в расположенную снизу крышку нового котла или с одной их боковых сторон. Главное чтобы это была сторона, находящаяся на другой стороне патрубка, в нее обычно поступает уже холодная вода.

Важно! Электрокотел такого плана в состоянии работать круглосуточно. Если произвести установку в его конструкции дополнительного автоматического оборудования, можно будет вполне спокойно поддерживать требуемый температурный режим

Кстати, он обычно выставляется посредством специального регулятора

Кстати, он обычно выставляется посредством специального регулятора.

Установка регулятора обязательна, так как именно он в состоянии эффективно защитить оборудование от перегрева. Кроме того, монтированная автоматика предоставляет оптимальную возможность экономить материальные средства на общем количестве потребляемой энергии.

Делаем самостоятельно

Самодельный индукционный котёл представлен на следующем рисунке.

Индукционный нагреватель воды обладает относительно простой конструкцией, в дополнение к их сборке желательно иметь под рукой самый обычный преобразователь, лучше, если это устройство имеет дополнительную ручную регулировку тока. Из видео можно увидеть, насколько проста идея: собрать самодельный индукционный котел:

Всего лишь несколько основных компонентов – все, что необходимо для создания рабочего устройства индукционного нагревателя.

  1. Фильтр. Можно применить обычный фильтр или же на ферритовое кольцо намотать 100—150 витков провода. Диаметр провода – 1,5 мм. Намотка ведётся сдвоенным проводом, каждый из которых является сетевым. Следует учесть его пробойные характеристики. Размеры кольца выбираются согласно коэффициенту заполнения. Площадь сечения кольца – не менее 1,5 см2.
  2. Конденсатор, включенный в разрыв между схемой и сетевым фильтром, должен быть рассчитан на работу с импульсными и переменными токами.
  3. Трансформатор. Сначала наматывается вторичная обмотка, содержащая один виток медной шины площадью не менее 1 Ом2. Можно использовать 10 проводов диаметром 1,4 мм спаянных параллельно. После наматывается вторичная обмотка трансформатора, содержащая 40 витков провод диаметром 1,5-2 мм. Слои первичной обмотки наматываются согласно рисунку.

Трансформатор желательно подобрать с наибольшей силой, можно даже из электротехнической стали, но тогда толщина каждого листа набора должна составлять не более 0,35 мм.

При подключении питания через буферный конденсатор переменное напряжение поступает на диодный мост, где напряжение выпрямляется и заряжает конденсатор ёмкостью 4 мкФ до 300—350 В. Как только напряжение достигает 300 В установка (собранная на динисторе, диодах и конденсаторе) создаст импульс, который откроет тиристор. Накопленный заряд перейдёт на первичную обмотку трансформатора Т1, смотри чертежи: схему и диаграмму напряжения для первичной обмотки трансформатора.

Индукционный ток закроет тиристор, и отрицательная волна индукционного поля через диод создаст быстроменяющийся вихревой ток в трансформаторе.

Схема может дать побочный эффект, связанный с опережением напряжения в буферной ёмкости относительно тока на угол 80 градусов.

Испытание индукционного нагревателя смотрите на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
