Принцип работы индукционного нагревателя

Что из себя представляют электрические энергосберегающие котлы отопления

Для чего нужны и как применяются

Если имеется возможность подключения к газовой магистрали, стоит без раздумий выбирать газовый котел. В ином случае электрокотлы могут использоваться как основное отопительное оборудование, так и в качестве дополнительного, например, в связке с твердотопливным или жидкотопливным. Тогда используются самые простые маломощные котлы тепловой мощностью 3-6 кВт. Такой мощности достаточно, чтобы временно (вплоть до 2-3 дней) сохранять тепло в доме площадью до 100-120 м2.

Так выглядит индукционный электрокотел ВИН-3. Компактный темный корпус с напольным монтажом вместо привычного всем настенного прямоугольника.

Самые простые маломощные модели стоят в пределах 11-13 тыс. рублей.

В качестве основного, даже самый экономичный электрокотел оправдано использовать в частном доме площадью до 100 м2. Лучший и наиболее эффективный вариант – временное отопление дачного дома, когда хозяева приезжают лишь на выходные или на время отпуска.

Устройство и принцип работы

Электрические котлы, в отличие от других видов, имеют довольно простое устройство. В стальной корпус помещен нагревательный элемент (ТЭН, электроды или индукционная катушка), который по проточному принципу нагревает теплоноситель. Теплоноситель может циркулировать естественным или принудительным (с использованием циркуляционного насоса) образом.

Рассмотрим принцип работы и влияние на расход электроэнергии подробнее для каждого типа:

1. ТЭНовые (реостатные) электрокотлы. В современных моделях используются стальные ТЭНы (трубчатые электронагреватели), чаще всего парами для большей мощности и скорости нагрева. ТЭНовые электрокотлы более мощные, имеют привычный квадратный корпус с настенным креплением, в котором размещены и другие элементы системы отопления: циркуляционный насос, предохранительный клапан и датчик давления, автоматика и панель управления.

   Также они оснащены наибольшим функционалом: модулируемой мощностью, различными режимами работы, планированием на неделю, возможностью подключения комнатного термостата. Однако серьезными недостатками ТЭНовых электрокотлов является образование накипи и зависимость их КПД от жесткости воды и толщины той самой накипи. Экономичными их можно назвать лишь при использовании крайне чистого мягкого теплоносителя и дополнительном наличии умягчающих фильтров.

2. Ионные (электродные). В качестве нагревательного элемента используются электроды, закрепленные на определенном расстоянии друг от друга. Переменный ток сменяет их полярность (50 раз в секунду при стандартной частоте 50 Гц), вследствие чего ионы воды между ними находятся в постоянном движении, их температура повышается.

   Электродные котлы все более востребованы и наиболее экономичны, на нагревательных элементах не образовывается накипь, что положительно влияет на их долговечность и стабильный КПД. Кроме того, такие котлы абсолютно безопасны и не требуют вмешательства даже после перебоев электроснабжения, поскольку подогрев жидкости между электродами начинается сразу же после подачи на них электроэнергии.

3. Индукционные (вихревые). В качестве нагревательного элемента используется индукционная катушка, магнитное поле которой нагревает расположенный внутри нее сердечник (чаще всего – стальная труба). Тепловая энергия от нагретого сердечника передается протекающему сквозь него теплоносителю. При таком способе нагрева практически не образовывается накипь, а теплоноситель нагревается в 1,5-2 раза быстрее.

   Обычно индукционные котлы оборудованы современной продвинутой автоматикой, способной обеспечить самый экономный режим отопления. Однако они не столь востребованы в виду высокой стоимости, сравнимой с моделями настенных газовых котлов.

Оценка маркетинговых характеристик-утверждений

Отопление индукционными аппаратами имеет право на существование. Не лишен отрицательных особенностей. Рекламщики иногда умалчивают о недостатках, преувеличивают достоинства, вводя в заблуждение покупателей.

Экономичность

Существует заверение, что индукция повышает КПД. Все электронагреватели имеют КПД не ниже 96%. Получить 100% тяжело, любой проводник в обычных условиях имеет сопротивление. При нагревании материала сопротивление увеличивается. Индуктор — не исключение, часть энергии теряется в катушке, КПД не 100%.

Возможно, мнение сложилось из-за быстрого нагрева. ТЭН действительно греется медленнее, но запасенная энергия отдается жидкости.

Долговечность

Другое утверждение связано с большим сроком службы, надежностью. Объясняют тем, что в простой конструкции ломаться нечему. В электродных котлах тоже ломаться нечему. Если ТЭН выйдет из строя, можно поменять, чего нельзя сказать про индуктивную катушку.

Неизменность характеристик за срок эксплуатации

Утверждение связано с образованием накипи на нагревательном элементе. На катушке накипь не появится, она не соприкасается с водой. Труба, нагреваемая индуктором, покрывается налетом в тэновом, электродном котлах. Зависит от качества воды, температуры.

Бесшумность

Еще одно утверждение, не поддающееся логике, что только индукционный аппарат бесшумный. Какой шум издают другие электрические нагревательные приборы? Есть кипятильники. Когда вода закипает, появляется шум. Однако, в котлах это нештатная ситуация. Вода может шуметь в радиаторе, это не связано с обогревателем. Относится к работе насоса, регулировке системы отопления.

Компактность

Утверждение, что индукторная схема самая компактная неверно. Новые модели электродных котлов, обладая хорошей мощностью, имеют меньшие размеры, выглядят симпатичнее. Для координирования индуктора нужен шкаф, где будут располагаться управляющие органы. Электродные, тэновые устройства монтируются в одном корпусе.

Безопасность

Прямая угроза для непосвященного человека. Связано с двумя факторами:

• опасность электрического тока;
• сильное магнитное поле.

Электрический прибор, получающий питание от сети, несет потенциальную опасность. Индукционное устройство – трансформатор. Катушка имеет изоляцию, но где гарантия, что прибор собран качественно, изоляция не будет разрушена? Есть схема защиты в виде заземления, автоматов. Особенно, электроприбор представляет опасность для детей.

Если индукция делает основную работу, ареал распространяется далеко от котла. Банковская карта, находящаяся в кармане, размагнитится.

Есть люди, чьи жизненные функции контролируются очень чувствительными электронными приборами. Говорить о безопасности мощного магнитного излучателя могут только неосведомленные люди. Котел должен стоять в специальном помещении (котельной). Ошибочность утверждений:

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но имеются отличия в их конструктивном исполнении. По этому критерию они условно подразделяются на несколько видов, которые будут рассмотрены далее.

Кожуховые котлы. Кожух котла имеет цилиндрическую форму. В кожухе находится катушка индуктивности. Как внутри, так и снаружи катушки проходит теплообменник.

Поступающая во входящий патрубок рабочая жидкость проходит по теплообменнику, нагревается и через верхний патрубок поступает в отопительный контур. Котлы кожухового типа в России производит НПК «ИНЭРА». На рынке они известны под брендом SAV.

Котлы с объемными теплообменниками. Такой тип котлов еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, который выполняет функции теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Производитель – завод теплового оборудования «Альтернативная энергия».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих катушку индуктивности. Первым на рынке был именно такой агрегат.

Индукционные котлы с инверторами. Индукционный котел может быть дополнен инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает к катушке индуктивности.

Такое решение помогает получать необходимые вихревые токи для генерации тепла при отсутствии основного сетевого питания.

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать поставку питания электрооборудованию и защитить его от перепадов напряжения в сети

Индукционный нагреватель своими руками — схема конструкции

Простота конструкции – одно из достоинств индукционного нагревателя. Внутри круглого экранированного корпуса расположена катушка, на языке физиков именуема индуктором. Она подключается к источнику переменного тока. Внутри катушки расположен отрезок стальной трубы, заканчивающийся двумя патрубками. Последние позволяют присоединить нагреватель к системе отопления.

Таким образом, после подсоединения через трубу будет следовать теплоноситель, при этом она будет нагреваться под воздействием генерируемого катушкой переменного поля. От контакта с трубой, соответственно, будет греться и теплоноситель.

Схема индукционного нагревателя

В некоторых моделях индукционных нагревателей катушка подсоединяется непосредственно к электросети, вследствие чего создаваемое ею магнитное поле меняет полярность с частотой 50 Гц. Но существует и более производительная схема подключения. Она отличается от только что описанной наличием преобразователя, увеличивающего частоту колебания подаваемого на катушку тока с 50 Гц до нескольких десятков килогерц. Такой преобразователь называют инвертором. Он состоит из трех модулей:

1. Выпрямитель, представляющий собой обычный диодный мост.
2. Собственно, инвертор. Главные герои – пара т.н. ключевых транзисторов, которые могут очень быстро переключаться.
3. Схема управления, которая «дирижирует» ключевыми транзисторами.

Несложно заметить, что происходящие внутри нагревателя процессы весьма сходны с работой понижающего трансформатора, только в данном случае вторичная обмотка является короткозамкнутой и располагается внутри первичной.

Другое отличие состоит в том, что в случае с трансформатором нагрев является побочным эффектом, который стараются предотвратить (например, набирают магнитопровод из отдельных изолированных пластин).

Индуктор на кухне

Варочная индукционная плита

Индукционные варочные поверхности для кухни стали уже привычными, см. рис. По принципу действия это та же индукционная печка, только в роли короткозамкнутой вторичной обмотки выступает днище любой металлической варочной посудины, см. рис. справа, а не только из ферромагнитного материала, как часто не знаючи пишут. Просто алюминиевая посуда выходит из употребления; медики доказали, что свободный алюминий – канцероген, а медная и оловянная давно уже не в ходу по причине токсичности.

Бытовая индукционная плитка – порождение века высоких технологий, хотя идея ее зародилась одновременно с индукционными плавильными печами. Во-первых, для изоляции индуктора от стряпни понадобился прочный, стойкий, гигиеничный и свободно пропускающий ЭМП диэлектрик. Подходящие стеклокерамические композиты появились в производстве сравнительно недавно, и на долю верхней пластины плиты приходится немалая доля ее стоимости.

Схема кухонной индукционной плиты

Затем, все варочные посудины разные, а их содержимое изменяет их электрические параметры, и режимы приготовления блюд тоже разные. Осторожным подкручиванием ручек до нужной моды тут и специалист не обойдется, нужен высокопроизводительный микроконтроллер. Наконец, ток в индукторе должен быть по санитарным требованиям чистой синусоидой, а его величина и частота должны сложным образом меняться сообразно степени готовности блюда. То есть, генератор должен быть с цифровым формированием выходного тока, управляемым тем самым микроконтроллером.

Делать кухонную индукционную плиту самому нет смысла: на одни только электронные компоненты по розничным ценам денег уйдет больше, чем на готовую хорошую плитку. И управлять этими приборами пока еще сложновато: у кого есть, тот знает, сколько там кнопочек или сенсоров с надписями: «Рагу», «Жаркое» и т.п. Автор этой статьи видал плитку, где значилось отдельно «Борщ флотский» и «Суп претаньер».

Тем не менее, индукционные плиты имеют массу преимуществ перед прочими:

• Почти нулевая, в отличие от микроволновок, ППЭ, хоть сам на эту плитку садись.
• Возможность программирования для приготовления самых сложных блюд.
• Растопка шоколада, вытапливание рыбьего и птичьего жира, приготовление карамели без малейших признаков пригорания.
• Высокая экономичность как следствие быстрого нагрева и почти полного сосредоточения тепла в варочной посуде.

Разогрев варочной посуды на индукционной плите и газовой конфорке

К последнему пункту: взгляните на рис. справа, там графики разогрева стряпни на индукционной плите и газовой конфорке. Кто знаком с интегрированием, тот сразу поймет, что индуктор на 15-20% экономичнее, а с чугунным «блином» его можно и не сравнивать. Затраты денег на энергоноситель при приготовлении большинства блюд для индукционной плиты сравнимы с газовой, а на тушение и варку густых супов даже меньше. Индуктор пока уступает газу только при выпечке, когда необходим равномерный прогрев со всех сторон.

Что такое индукционный нагрев

В классических электрических котлах, вроде котлов Протерм, стоят самые обычные ТЭНы, погруженные в теплоноситель. На них подается электроэнергия, ТЭНы нагреваются и начинают греть воду в отопительной системе. Такая схема нагрева обладает рядом недостатков:

• образование накипи – в процессе эксплуатации ТЭНовых котлов на нагревательных элементах образуется накипь, снижающая эффективность работы оборудования;
• наличие непосредственного контакта с водой – ТЭНы находятся прямо в воде, поэтому электрический пробой может привести к удару током (при отсутствии нормального заземления);
• низкая надежность нагревательных элементов – несмотря на наличие особо стойких ТЭНов, в подавляющем большинстве котлов стоят старые ТЭНы, не отличающиеся надежностью.

Индукционный нагрев воды позволяет избавиться от вышеуказанных недостатков. Отопительное оборудование получается более сложным, но и более эффективным и надежным.

Нагревательным элементом в таких котлах является катушка.

Схема индукционного нагрева в электрических отопительных котлах предусматривает наличие следующих элементов – это управляющая и генерирующая электроника, индукторы и труба с теплоносителем. Именно из этих элементов состоит простой индукционный котел (схематически). Теплоноситель поступает в трубу, проходящую через индукторы, нагревается до определенной температуры и отправляется обратно в отопительную систему.

В чем заключаются преимущества индукционного нагрева?

• Отсутствует образование накипи – здесь нет прямого контакта нагревательного элемента с теплоносителем, поэтому накипь здесь действительно отсутствует.
• Долговечность оборудования – сам процесс происходит за счет токов высокой частоты, генерируемых электроникой. Несмотря на повышенную сложность оборудования, оно является весьма надежным.
• Минимум протечек – теплоноситель протекает по цельной трубе, проходящей через индукторы. Поэтому протечки возможны разве что за пределами индукционных котлов, но никак не в них.
• Возможность длительной работы в самом интенсивном режиме – подобный принцип работы делает электрические котлы необычайно выносливыми.

Индукционный нагрев зарекомендовал себя с наилучшей стороны, но полностью заменить ТЭНовые котлы пока не получается – сказывается высокая стоимость оборудования и его громоздкость. Зато вы сможете сделать индукционный котел самостоятельно.

Средний срок службы таких котлов без серьезных поломок составляет порядка 10 лет. Отдельные модели могут служить и дольше, здесь все зависит от интенсивности эксплуатации, а также от технологий и материалов, применяемых производителем.

Создание усложненных приборов

Сделать нагревательную установку ТВЧ своими руками сложнее, но это подвластно радиолюбителям, ведь для ее сбора потребуется схема мультивибратора. Принцип работы аналогичен — вихревые токи, возникающие из взаимодействия металлического наполнителя в центре катушки и ее собственного высокомагнитного поля, нагревают поверхность.

Конструирование ТВЧ-установок

Поскольку даже небольшого размера катушки вырабатывают ток около 100 А, вместе с ними потребуется подключить резонирующую емкость для уравновешивания индукционной тяги. Существует 2 вида рабочих схем для нагревательной ТВЧ в 12 В:

• целенаправленная электрическая;
• подключенная к питанию сети.

• целенаправленная электрическая;
• подключенная к питанию сети.

В первом случае мини ТВЧ-установку можно собрать за час. Даже при отсутствии сети в 220 В можно использовать такой генератор где угодно, но при наличии автомобильных аккумуляторов как источников питания. Конечно, она недостаточно мощная, чтобы плавить металл, но способна нагреться до высоких температур, необходимых для мелкой работы, например, нагрев ножей и отверток до синего цвета. Для ее создания необходимо приобрести:

• полевые транзисторы BUZ11, IRFP460, IRFP240;
• автомобильный аккумулятор от 70 А/ч;
• высоковольтные конденсаторы.

Вторая схема для индукционной установки нагрева в пластиковом корпусе более сложная, на основе драйвера IR2153, но по ней удобнее выстроить резонанс по регулятору в 100к. Управлять схемой необходимо через адаптер сети с напряжением от 12 В. Силовую часть можно подвести напрямую к основной сети в 220 В, используя диодный мост. Частота резонанса получается 30 кГц. Потребуются следующие элементы:

• ферритовый сердечник 10 мм и дроссель 20 витков;
• медная трубка в качестве катушки ТВЧ в 25 витков на оправку 5−8 см;
• конденсаторы 250 V.

Вихревые нагреватели

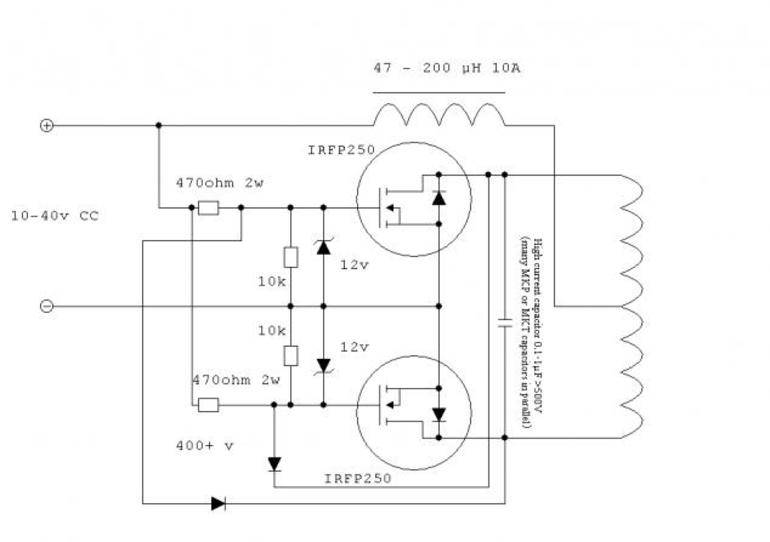

Более мощную установку, способную греть болты до желтого цвета, можно собрать по простой схеме. Но при работе выделение тепла будет довольно большим, поэтому рекомендуется устанавливать радиаторы на транзисторы. Также потребуется дроссель, позаимствовать который можно из блока питания любого компьютера, и следующие вспомогательные материалы:

• стальной ферромагнитный провод;
• медная проволока в 1,5 мм;
• полевые транзисторы и диоды под обратное напряжение от 500 В;
• стабилитроны мощностью 2−3 Вт с расчетом на 15 В;
• простые резисторы.

Умельцы, знакомые со сваркой и управлением трехфазным трансформатором, способны еще больше повысить КПД устройства при одновременном снижении веса и размера. Для этого нужно сварить основания двух труб, которые послужат как сердечником, так и нагревателем, а в корпус после обмотки вварить два патрубка для осуществления подвода и отвода теплоносителя.

Среднечастотные индукционные нагреватели

Когда требуется более глубокий прогрев, применяют индукционные нагреватели среднечастотного типа, работающие средних частотах от 1 до 20 кГц. Компактный индуктор для всех типов нагревателей бывает самой разной формы, которая подбирается так, чтобы обеспечить равномерный нагрев образцов самой разнообразной формы, при этом можно осуществить и заданный локальный нагрев. Среднечастотный тип обработает материалы для ковки и закалки, а так же сквозного нагрева под штамповку.

Легкие в управлении, с КПД до 100%, индукционные среднечастотные нагреватели, применяются для большого круга технологий в металлургии (также и для плавки различных металлов), машиностроении, приборостроении и других областях.

• Индукционный нагреватель 15 кВт Москва
• Индукционный нагреватель 60 кВт Пермь
• Индукционный нагреватель 80 кВт Екатеринбург
• Индукционные нагреватели 120 кВт Екатеринбург

Применение:

• машиностроительная отрасль
• металлообрабатывающая отрасль
• плавка черных и цветных металлов
• глубокий нагрев заготовок
• горячая штамповка
• закалка металлов на максимальную глубину
• закалка крановых колес.

подробнее

Что собой представляет индукционное отопление

В основе работы лежит явление электромагнитной индукции. Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.

Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.

Если ТЭН нагреет воду в системе отопления в лучшем случае через 20, а то и 30—40 минут, то индукционный элемент на 10—15 минут быстрее.

Важно!
В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз.

Принцип работы и устройство индукционного электрокотла

Подобны трансформатору.Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:

1. На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
2. Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
3. Катушка под воздействием электричества создаёт магнитное поле.
4. Магнитное поле нагревает сердечник (до 750 °С).
5. Сердечник нагревает воду, проходящую через трубу.

Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.

Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см), но увесистый (до 23—30 кг) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.

Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.

Реже встречаются конструкции в форме шкафчика.

Но в любом случае индукционный котёл состоит из:

1. Корпуса, состоящего из диэлектрического металла.
2. Электроизоляционного слоя.
3. Сердечника из ферромагнита (толщина до 7 мм).
4. Температурного датчика в корпусе котла.
5. Входного и выходного патрубков соединения с системой труб и радиаторов.
6. Автовыключателей (в пульте управления).
7. Терморегулятора (электроника в пульте управления).

А вот так может выглядеть система отопления, где:

• Насосдля циркуляции теплоносителя.
• Отопительные батареи.
• Индукционный котёл.
• Мембранный расширительный бак (для регулировки давления).
• Шкаф пульта управления.
• Запорный шаровой кран.

Внимание!
Индукционный котёл годится только для закрытого контура отопления.

Реализация в бытовых условиях

Индукционное отопление ещё не завоевало в достаточной степени рынок из-за высокой стоимости самой системы обогрева. Так, например, для промышленных предприятий подобная система обойдётся в 100 000 рублей, для бытового использования – от 25 000 руб. и выше. Поэтому вполне понятен интерес к схемам, которые позволяют создать самодельный индукционный нагреватель своими руками

Индукционный котел отопления

На базе трансформатора

Основным элементом системы индукционного отопления с трансформатором станет само устройство, у которого есть первичная и вторичная обмотки. Вихревые потоки будут формироваться в первичной обмотке и создадут электромагнитное индукционное поле. Это поле будет воздействовать на вторичную, которая и есть, по сути, индукционный нагреватель, реализованный физически в виде корпуса котла отопления. Именно вторичная короткозамкнутая обмотка передает энергию теплоносителю.

Вторичная короткозамкнутая обмотка трансформатора

Главными элементами установки индукционного нагрева являются:

• сердечник;
• обмотка;
• два вида изоляции – тепло- и электроизоляция.

Сердечник – это две ферримагнитные трубки разного диаметра с толщиной стенок не менее 10 мм, вваренные друг в друга. Тороидальная обмотка из медного провода производится по внешней трубке. Необходимо наложить от 85 до 100 витков с равным расстоянием между витками. Переменный ток, изменяясь во времени, создаёт вихревые потоки в замкнутом контуре, которые и нагревают сердечник, следовательно, и теплоноситель, осуществляя индукционный нагрев.

С использованием высокочастотного сварочного инвертора

Индукционный нагреватель может быть создан с использованием сварочного инвертора, где главными компонентами схемы служат генератор переменного тока, индуктор и нагревательный элемент.

Генератор используется для преобразования стандартной частоты в сети электропитания 50 Гц в в ток с более высокой частотой. Этот модулированный ток подаётся на цилиндрическую катушку-индуктор, где в качестве обмотки используется медная проволока.

Медная проволока для обмотки

Катушка создаёт переменное магнитное поле, вектор которого меняется с заданной генератором частотой. Созданные вихревые токи, индуцированные магнитным полем, производят нагрев металлического элемента, который передаёт энергию теплоносителю. Таким образом реализуется ещё одна схема индукционного отопления, выполненная своими руками.

Нагревательный элемент тоже может быть создан своими руками из нарезанной металлической проволоки длиной около 5 мм и отрезка полимерной трубы, в которую помещается металл. При установке вентилей сверху и снизу трубы следует проверить плотность наполнения – не должно оставаться свободного пространства. Согласно схеме поверх трубы накладывается около 100 витков медной проводки, которая и является индуктором, подключаемым к клеммам генератора. Индукционный нагрев медной проволоки происходит за счёт вихревых токов, формируемых переменным магнитным полем.

Выводы и рекомендации

Браться за самостоятельное изготовление устройства есть резон, если в хозяйстве уже имеется индукционная панель. Затраты на ее приобретение достаточно высоки и сопоставимы с ценой электродного нагревателя. Мощность некоторых таких моделей достигает 10 кВт, в то время как смастерить в домашних условиях установку с показателем выше 2,5 кВт под силу только мастеру с должным уровнем компетентности (как минимум, нужно уметь собирать схему частотного преобразователя). Также перед монтажом необходимо удостовериться в отсутствии щелей и прорех, через которые жидкость из теплогенератора может просочиться наружу: такой инцидент способен вызвать пожар.

Индукционный нагреватель простой конструкции, рассчитанный на обслуживание небольшой площади помещения, несложно смастерить без специальной подготовки. Более мощные и эффективные варианты, например, со сварочным аппаратом или двумя платами, требуют от сборщика компетенций в области радиоэлектроники. Особенности строения этих установок обусловливают необходимость приобретения дополнительных средств контроля для обеспечения безопасности.
