Демонтаж датчика объема
Снятие контроллера выполняется в обратной последовательности:
- Отключается охранная система и зажигание в авто.
- Выполняется демонтаж облицовки в салоне автомобиля, чтобы получить доступ к месту установки устройства.
- Ослабляется фиксация контроллера. Для этого надо либо открутить саморезы, либо перекусить стяжки. Если датчик крепится с помощью двустороннего скотча, его надо отсоединить.
- Производится отключение контроллера. В случае, когда соединение выполнялось с электроцепью одного из работающих датчиков, контакты надо отключить. Затем они обматываются изолентой, чтобы не допустить замыкания.
Устройство прибора
Простейший ИК-датчик состоит из двух небольших линз Френеля — сложных составных конструкций из множества призматических фасеток, образующих выпуклую чашу. Они собирают информацию о тепловых волнах с конкретного участка и передают её подсоединённым к ним чувствительным сенсорам. Обычно полученные обеими линзами данные примерно одинаковы — это значит, что движения нет. Если же между ними появляется существенная разница, то в «поле зрения» детектора появился человек или другой объект, излучающий большое количество тепла.
На деле устройство с двумя линзами будет непрактичным из-за слишком низкой чувствительности. В современных моделях датчиков их установлено по несколько десятков — от 20 до 60.
Точные схемы детекторов движения отличаются у разных производителей, но их примерное устройство похоже. Прибор состоит из следующих элементов:
- Оптическая система. Включает в себя множество линз, которые в зависимости от модели устройства могут быть разных форм и размеров, необходимых для покрытия нужного участка пространства. Отделена от прочих элементов системы герметической камерой, чтобы избежать воздействия вырабатываемого ими тепла. Может контролировать одну или несколько плоскостей пространства, а также делать это вкруговую или по лучу.
- Сенсор. Чаще всего им является пироэлектрический элемент, но иногда встречаются модели с термопарами, микроболометрами и полупроводниками. Регистрирует показания, полученные от оптической системы, и при возникновении в них неоднородности подаёт сигнал необходимому прибору.
- Блок обработки сигнала. Анализирует длину, амплитуду и форму помех в инфракрасном излучения, чтобы предотвратить ложные срабатывания. Их могут вызвать такие факторы, как солнечный свет, вибрация, электромагнитные волны, движения животных, тепло бытовых приборов или электроники и даже перемещение потоков воздуха. Более простые блоки обработки всего лишь «отсеивают» слишком слабые сигналы, в то время как сложные версии устройств анализируют длительность и частоту неоднородностей и на их основании определяют, помехи это или нет.
Стоит отметить, что всё, в чём заключается принцип действия датчика движения — это получение информации о наличии в его зоне действия человека. Поэтому он почти никогда не используется без подключения к другим устройствам, которые эту информацию используют. Ими могут быть такие приборы:
- сигнализация, включающая тревогу;
- охранные системы, отправляющие уведомление владельцу датчика и службе безопасности;
- лампы, подсветка бассейна и прочие осветительные приборы, которые включаются или выключаются в зависимости от наличия в их зоне действия людей;
- климатическая техника, изменяющая свои параметры по такому же принципу.
Но бывают и исключения — тогда подключать и настраивать устройства придётся самостоятельно. Пользователю для этого будет предоставлен доступ к личному кабинету на сайте и в мобильном приложении, откуда он сможет задать параметры взаимодействия приборов.
Пример установки
Расскажу, как я устанавливал такой датчик. Во-первых,
Схема подключения
Схема подключения указана на корпусе датчика:
Схема подключения на корпусе датчика
Белым по белому плохо видно, поэтому я нарисовал такую схему:
Схема подключения микроволнового датчика движения ТДМ ДДМ-01
Как видно из схемы подключения, она абсолютно соответствует схеме подключения обычного инфракрасного датчика движения – общий ноль, фаза вход и фаза выход. Ссылка в начале статьи.
Цвета проводов непринципиальны, но я привязался к расцветке проводов, которые указаны в инструкции (руководство по эксплуатации можно скачать в конце статьи) для датчика ДДМ-02.
Установка на стену
Передо мной стояла задача поставить датчик над потолком на стену в кладовке. Датчик стоит в углу, правая стена – коридор, левая – спальня, а справа в метре – стена соседской квартиры:
Установка микроволнового датчика в кладовке. Процесс монтажа
Вместо лампочки, как на схеме, у меня подключен блок питания на 12 В постоянного тока, от которого питаются светодиодные лампочки.
Лампочки удобны тем, что имеют распространенный цоколь для галогенок G4, и могут применяться там, где раньше стояли галогенки.
Светодиодные лампочки, включаются от датчика движения через блок питания
Все подключения я делал с помощью клемм Ваго, это быстро, просто и удобно. Защищена вся эта схема автоматом на 6 А.
Вот фото процесса монтажа поближе:
Подключение системы на основе ДДМ
Подключение блока питания. Клеммы
Подключение в распределительной коробке с помощью клемм Ваго
Как видно, коробка оказалась тесновата для такого количества подключений. Правда, тут ещё есть и подключение светильника на 220В, который включается независимо, от обычного выключателя:
Система освещения на основе микроволнового датчика движения
Светодиодные лампочки служат для дежурного освещения, когда кто-то проходит мимо. Свет при этом включается не только в кладовке, но и в соседнем коридоре, в котором постоянно оживленный трафик.
А светильник включают, когда нужен хороший свет в помещении.
Конечный вид всей конструкции выглядит так:
Расположение элементов системы освещения
Настройка зоны обнаружения
Казалось бы, такой простой вопрос не должен вызвать проблем.
В инструкции всё ясно-понятно:
Зона обнаружения, вид сбоку и сверху, инструкция к ДДМ-01.
Однако, гладко только на бумаге. Оказывается, что датчик “видит” движение не только впереди, как показано в инструкции но и сзади. Правда, чувствительность сзади примерно в 2 раза ниже, но всё же, в планы хозяев квартиры не входит, чтобы в коридоре включался свет, когда они встают с кровать в спальне.
Кроме того, как я уже говорил, в 1 метре находится соседская стена (полтора кирпича, на минуточку!). И когда сосед ночью идёт попить водички, в коридоре также может включиться свет!
Было много всего перепробовано для экранирования, например, пластина из жести и алюминиевая фольга:
Настройка зоны обнаружения
Однако, к особому эффекту это не привело. В результате таких манипуляций диаграмма обнаружения изменялась, но совершенно непредсказуемо. Видимо, влияли многочисленные переотражения от металла в этом месте – от экранов, от блока питания, металлических профилей гипсокартонных стен, и экранирование с целью скорректировать диаграмму ни к чему определенному не привело.
В результате, остановились на выборе ориентации датчика в пространстве, и на уменьшении чувствительности до оптимального порога (примерно 30% – вполне хватило для заявленной цели!).
Обзор популярных моделей
Эхо -5
Охранный сенсор, применяемый как в централизованных системах безопасности, так и в локальных системах сигнализации. Ультразвуковой прибор обнаружения движения нарушителя в охраняемой зоне.
Особенности и характеристики:
- Системный контроль внешнего воздействия перекрытия излучения;
- Автоматическая система проверка работоспособности;
- Регулировка уровня чувствительности при настройке;
- Максимальный объем гарантированной зоны контроля – 250 м2;
- Дальность действия — 10 метров;
- Скорость движения объекта для срабатывания прибора – 0,3-2 м\с;
- Степень защиты ІР 30;
- Размеры 150х45х25 мм;
- Масса – 75 гр;
Аргус -3
Радиоволновой объемный извещатель. Предназначен для работы в отапливаемых и неотапливаемых помещениях в составе централизованных и локальных систем безопасности. Отличается высокой надежностью и достоверностью обнаружения нарушения охраняемой зоны. Допускается применение с однотипными приборами в одном помещении.
Особенности и технические характеристики:
- Минимальная дальность действия – 2-3 м;
- Температурный режим эксплуатации — -30 +50 градусов Цельсия;
- Гарантированная площадь обнаружения – 20 м2;
- Масса – 100 гр.
PYRONIX COLT QUAD P1
Пассивный инфракрасный датчик. Применяемый для установки в системах централизованных и локальных систем безопасности. Особенность конструкции заключается в возможности использования в закрытых помещениях с принудительной вентиляцией. Допускается маскировка материалами, не препятствующими распространению радиоволн – тканью, деревянными решетками. Прибор обладает высокой степенью защиты от естественных и искусственных помех. Не реагирует на животных с массой тела до 27 кг.
Особенности и характеристики прибора:
- Зона обнаружения нарушителя – 10 м с углом обзора по горизонтали 90 градусов;
- Тип корпуса – герметичный;
- Корпус защищен от статического напряжения;
- Температура внешней среды от -30 до +70 градусов Цельсия;
- Размеры – 75х52х44;
Устройство и конструкция инфракрасного датчика
Устройство датчика движения
Большинство устройств разных производителей имеют уникальный дизайн. Однако общая схема обязательно включает в себя несколько элементов.
Оптическая система

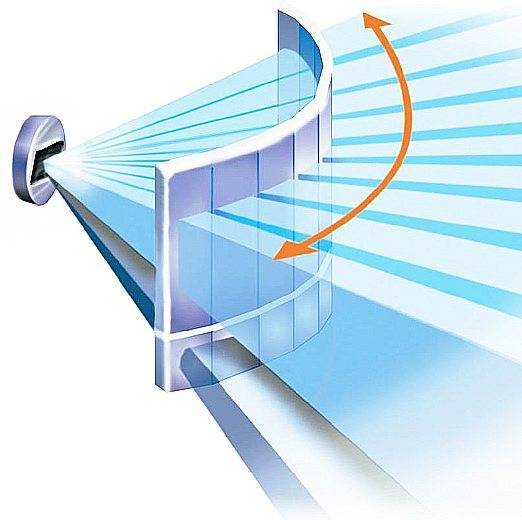

В большинстве случаев это линза Френеля. Представляет собой набор призматических граней – микролинз, закрепленных на выпуклой пластине – цилиндре. Каждая линза улавливает ИК-излучение в своей области и передает данные на пиочувствительный элемент. Таким образом создается определенная конфигурация теплового объекта. Если последний не двигается, он не меняется. Но если объект движется, тот же инфракрасный поток, когда он движется, попадает в следующую микролинзу, и конфигурация изменяется. То есть свет падает на пироресивер, значит, нет. Это условие срабатывания датчика: устройство реагирует на движение человека в зоне действия.
Чем больше сегментов в объективе и чем выше их чувствительность, тем точнее работает ИК-датчик.
Пирочувствительные элементы
Сигнал от цели поступает на пироэлемент – полупроводниковый преобразователь. Он включает в себя 2 датчика, каждый из которых получает сигнал от собственной линзы. Если поток на обоих элементах одинаковый, датчик неактивен, если сигнал разный, он активируется.
В современных моделях используются четырехъядерные сенсоры, обслуживающие 4 линзы. Они более точно фильтруют случайные световые помехи и исключают ложные срабатывания.
Обрабатывающий модуль
Блок обработки получает информацию от всех пироэлементов и анализирует ее. Его задача – отделить данные о движущемся тепловом объекте от помех: движения воздуха, солнечного света, конвекции, возникающей при работе кондиционера или обогревателя, вибраций. Датчик должен реагировать только на внешний вид человека, а не на животных, что требует дополнительной настройки.
Модуль обработки оценивает форму и длительность сигнала, его амплитуду. Нормальные помехи вызывают асимметричные биполярные импульсы, нарушитель создает симметричные импульсы. Если характер сигнала соответствует пороговому значению, датчик срабатывает и отправляет импульс на панель управления. Последний обрабатывается аналоговыми или цифровыми устройствами и активирует любую программу: включить свет, увеличить интенсивность, включить сирену.
Недостатки модели
Все приборы обладают определенными недостатками. И их в обязательном порядке необходимо учитывать при выборе изделия для создания автоматизированной системы включения освещения в доме или на улице. Обычно, превалирующее большинство недостатков базируются на конструкционных особенностях изделия, а также принципе его работы. При рассмотрении инфракрасных моделей к негативным сторонам их установки можно отнести:
наличие ложного срабатывания. Ложные срабатывания связаны с тем, что сенсор прибора способен воспринимать любые инфракрасные излучения. К примеру, ложное срабатывание может случиться от чрезмерно нагретого воздуха, который бывает на улице в жаркую погоду или поступает от кондиционера, батарей отопления, обогревателей и радиаторов;
Для чего нужен дополнительный резистор?
В свою очередь, резистор R1 (10 кОм) обеспечивает постоянный ток через выпрямительный диод, так что напряжение, подаваемое на приемник, не зависит в значительной степени от тока, потребляемого схемой. Ток, потребляемый этой схемой, сильно различается. Если светодиод не горит, TSOP31236 потребляет менее 1 мА. При включенном светодиоде потребление увеличивается на ~ 4 мА (немного, но все равно в 4 раза больше).
Диод D1 использовался в качестве редуктора напряжения питания, но для того, чтобы действовать в этой роли, через него должен протекать «значительный» ток, чтобы на нем могло образоваться напряжение ~ 0,7 В
Важно отметить, что он должен выполнять эту функцию должным образом (все время работы), даже когда TSOP ожидает ИК-сигнала, то есть при низком энергопотреблении
Что такое «значительный ток»? Это спорный вопрос. Он нигде не определен и зависит в основном от параметров кремниевого диода и температуры окружающей среды. Здесь мы предположили, что дополнительная нагрузка диода с током около 0,5 мА от резистора R1 будет постоянно обеспечивать «значительный ток». В результате на D1 всегда будет требоваться падение напряжения около 0,7 Вольт.
| Без этого резистора схема тоже должна работать, но это более безопасное решение! |
Как самостоятельно установить датчик движения для управления освещением
При самостоятельном монтаже оборудования специалисты рекомендуют придерживаться следующего алгоритма.
- Выбор места установки с учётом радиуса действия, угла обзора, степени защиты корпуса.
- Подключение в соответствии с рекомендациями производителя.
- Монтаж датчика движения.
- Настройка устройства с помощью винтовых регуляторов.
Если основной задачей датчика движения является управление освещением, технология монтажа аналогична алгоритму подключения к системе одноклавишного выключателя стандартного исполнения. При этом специалисты рекомендуют предусматривать для подобного оборудования отдельный контур. Алгоритм предусматривает следующие операции.
- Монтаж подрозетника (высота при настенной установке внутри жилых комнат, офисных помещений может варьироваться от 1.2 до 2 метров, в коридорах, подъездах аналогичные устройства размещают под потолком).
- 2-жильный провод от датчика, 3-жильный кабель подводится в распределительную коробку от автоматического выключателя.
- К коробке прокладывается кабель от светильника, другой техники, управляемых с использованием датчика движения.
- Жилы соединяются в строго определённой последовательности. Ноли питающей линии и осветительного прибора, заземление (при его наличии в системе), а затем «фаза» автомата с аналогичным проводником датчика. После этого вторая жила кабеля, подведённого от микроволнового прибора, к L светильника.
- Сам датчик подключается к сети в соответствии с обозначениями на корпусе, предусмотренными производителем.
- Корпус прибора монтируется на стене или потолке.
На что обратить внимание при выборе датчика
При выборе датчика движения стоит руководствоваться основными техническими характеристиками устройств.
Угол обзора
У потолочного датчика движения угол обзора до 360 градусов. Если установить его на стену, то половина его возможностей не будет задействована при эксплуатации, также могут появиться ложные срабатывания.
Настенный датчик имеет угол обзора от 120 до 180 градусов. Чаще всего используется для контроля небольшой площади, например придверной территории.
Рабочее расстояние
Зона контроля у рядовых датчиков движения от 6 до 50 метров. Чем меньше пространство, в котором будет установлено устройство, тем меньше должна быть дальность действия.
Мощность нагрузки
Питание датчиков движения происходит от сети 220 В. Некоторые беспроводные датчики потребляют до 12 В благодаря встроенным аккумуляторам или использованию щелочных батареек.
Дополнительные функции
- уровень освещенности. Датчик движения для автоматического включения света должен срабатывать только в темное время суток с целью экономии электроэнергии. Чтобы устройство не срабатывало днем, необходим датчик уровня освещенности.
- защита от животных. Высокочувствительные устройства будут срабатывать при малейшем движении, например домашних животных. Чтобы не происходило ложных срабатываний, нужна регулировка чувствительности прибора. Датчик можно настроить в зависимости от веса питомца (от 10 до 25 кг);
- задержка времени активности. Например, датчик включает свет в помещении при появлении человека, который некоторое время бездействует: читает книгу, принимает ванну и т. д. Будет неудобно, если свет вдруг потухнет. Поэтому и нужна функция задержки света.
Место использования
Датчики движения используются не только для домашней безопасности или управления освещением и работой техники. Например, в промышленных областях они используются на сборочных линиях для отслеживания количества продуктов и отключения опасного оборудования, если человек подходит слишком близко.
Основные параметры выбора
За основу при выборе микроволнового датчика специалисты рекомендуют принимать целевое назначение устройства, место его установки (уровень защиты от проникновения влаги, пыли внутрь корпуса). Одним из ключевых отличий подобной техники является точность срабатывания и высокая чувствительность. Мебель, стены, межкомнатные перегородки не влияют на эффективность прибора.
Зона срабатывания и угол обзора
После определения места установки датчика рекомендуется выполнение замеров для вычисления угла обзора и зоны срабатывания, передвижения в которой должны быть зафиксированы. Радиус действия может составлять 4–50 м. Соответственно, для квартир выбирают модели с минимальным показателем, для придомовых территорий — более мощные устройства.
Измерения стоит сделать в нескольких направлениях. Для удобства можно нарисовать соответствующую схему. Полученные данные перед покупкой необходимо сравнить с диаграммой направленности, которая есть в паспорте микроволнового датчика. Зона уверенного контроля территории обозначена белым пунктиром.
Способ установки
В зависимости от места установки оборудования различают настенные и потолочные модели датчиков движения. Первый вариант монтируется на вертикальных поверхностях
Он пользуется наибольшей популярностью из-за простоты обслуживания, но при этом важно принимать во внимание, что угол обзора в таком случае может составлять только 90–240°. Потолочные не имеют таких недостатков, но у пользователей могут возникнуть сложности при настройке, чистке на высоте
Коммутируемая мощность
При выборе датчика обязательным критерием становится максимально допустимая нагрузка, которая создаётся подключаемым оборудованием. Рекомендуется предусматривать 10–15-процентный запас, чтобы исключить вероятность работы устройства с перегрузками. Таким образом удаётся существенно увеличить срок службы и уровень надёжности работы системы. Чтобы определиться с мощностью датчика, достаточно подсчитать суммарную нагрузку от подключаемых осветительных приборов, бытовой техники.
Производитель
Признанными лидерами в данном направлении стали такие авторитетные марки как Osram, Schneider Electric, но стоит обратить внимание и на менее известные бренды. Они готовы предложить стабильно высокое качество продукции по более доступной цене
- PROxima. Представленные устройства выпускаются в КНР с широким диапазоном характеристик (можно выбрать модель с углом обзора до 360°, светочувствительностью от 3–2000 Лк) с различным способом установки.
- Horoz Polo. Турецкая компания выпускает широкий ассортимент датчиков, электротоваров для систем освещения, соответствующих международным стандартам качества.
- Elektrostandard. Датчики российского производства отличаются высокой надёжностью, удобством регулировки рабочих параметров, качеством сборки, сравнительно невысокой стоимостью.
Кроме того, при выборе марки изготовителя техники стоит обратить внимание на отзывы опытных пользователей, ремонтопригодность оборудования, доступность комплектующих оригинального производства или их аналогов
Виды датчиков
Несмотря на то, что инфракрасные детекторы сами являются подвидом датчиков движения, здесь есть над чем подумать при выборе. На сегодняшний день ИК-детекторы бывают:
для внутреннего размещения. Приборы подходят по своим техническим характеристикам для установки внутри помещений. Здесь нет необходимости в защите устройства от негативного влияния климатических условий;
Внутренний датчик

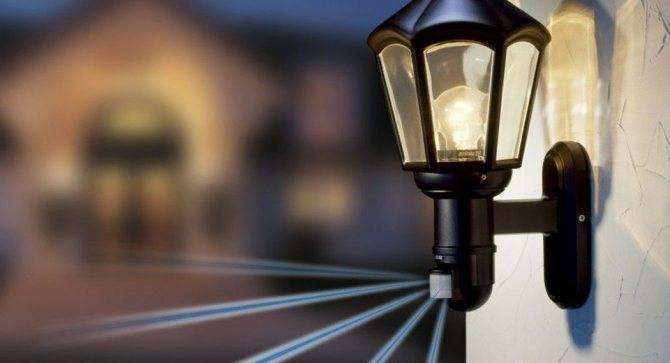

Наружный датчик с лампой
для наружного размещения. Такого рода приборы обладают определенной степенью защиты от негативных факторов окружающей среды.
Помимо этого инфракрасные модели бывают:
- проводные. Это означает, что они для питания должны подключаться к электросети. Схема подключения здесь будет стандартной для всех моделей;
- беспроводные. Это автономные устройства, которые работают на аккумуляторах и батарейках. Они не подключаются к общей электросети дома, что позволяет их более свободное размещение как в доме, так и на улице. Здесь, для подключения нужна схема, на которой отображено соединение датчика с любым осветительным прибором.
Помимо этого здесь следует указать о существовании комбинированных видов детекторов движения, к которым помимо инфракрасного сенсора будет размещен второй датчик (ультразвуковой или микроволновой). Какой вид изделия вам нужен для той или иной деятельности. Поэтому делайте свой выбор взвешенно и обдуманно, чтобы не потратить деньги на ненужное приобретение.
Критерии выбора
При выборе ИК датчиков покупателей интересует внешний вид, эргономичность и оперативность срабатывания современных моделей
Существуют свойства товарных позиций, на которые покупателям следует в первую очередь обратить внимание
Устойчивость к атмосферным осадкам
Атмосферные осадки могут негативно влиять на функционирование чувствительной электроники. Наилучшим способом защиты от дождя, снега и града считается размещение прибора в корпусе с высокой степенью пылевлагозащищенности IP66.
Доступные виды источников питания
В комплект поставки устройства обычно входит аккумуляторная батарея или аксессуары для подключения к источнику питания. Это может быть шлейф с разъемами, сетевой адаптер.
Возможность подключения к центральной системе сигнализации
Инфракрасные сигнальные датчики адаптированы для взаимодействия с различными контрольно-приемными панелями. В ряде модификаций предусмотрена подача тестовых сигналов на центральный блок и сигналов о разряде батареи.
Возможность настройки чувствительности
Датчики с регулируемой настройкой чувствительности имеют преимущество перед моделями без такой регулировки. Настройка производится поворотом колесика регулятора из положения max (high или +) в сторону отметки min (low или -).
Возможность скрытой установки
Существуют охранные датчики скрытой установки, встраиваемые в потолок или стену. Корпус устройства утапливается в заранее подготовленное отверстие, снаружи видна только оптика пироэлектрического элемента, осуществляющая круговое обнаружение.
Схемы подключения датчика
Микроволновые устройства подключаются по проводной или беспроводной схеме. Первый вариант актуален, если монтаж выполняется на этапе проведения ремонтных работ, когда есть возможность выполнения скрытой прокладки кабелей без нарушения внутренней отделки.
Беспроводные устройства привлекают простым и быстрым монтажом. Они энергонезависимы, работают от аккумулятора, из-за отсутствия необходимости в подключении к электросети появляется больше вариантов размещения оборудования. Важным аргументом в пользу такого выбора может стать тот факт, что датчик может быть установлен в рамках реализации проекта по наращиванию действующей системы безопасности.
Технические характеристики
После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Угол обзора
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.
Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.
Дальность действия
Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.
Дальность действия выбирайте с запасом
Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.
Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный
Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.
Предлагаем ознакомиться Какой свет должен быть в курятнике
Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:
- Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может: на потолке;
- на стене.
Вид датчика движения по внешнему виду не определишь, можно лишь понять на потолке он устанавливается или на стене
Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.
Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.
Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.
- Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
- Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
Для многих полезной функцией будет защита от срабатывания при появлении животных
- Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.
Это все функции, которые могут быть полезны
Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции
Что представляет собой ИК-датчик
Ик датчики — это устройства, способные реагировать на фоновое инфракрасное излучение. Прибор регистрирует любое тепловое излучение. Это значит, что сработать такое устройство может не только при нахождении в зоне действия датчика теплокровных животных или человека, но и даже на перемещающийся неодушевлённый предмет.
Инфракрасный тепловой датчик может использоваться в различных условиях. Если эксплуатация осуществляется в местах, где устройство может подвергнуться физическому воздействию, то его изготавливают в защищённом корпусе. В различных гаджетах, например в смартфонах, ИК-детектор размещается на передней панели, чтобы обеспечить возможность реагирования сенсора на движение рук владельца телефона.
Датчик движения
Чтобы понять, что собой представляют микроволновые датчики движения, необходимо разобраться с тем, что это вообще за устройства.Датчик движения любого типа, не только микроволнового, является специальным устройством, в которое вмонтирован сенсор.
Благодаря сенсору прибор способен оценивать контролируемое пространство по определенному параметру. При этом такой датчик должен подключаться к другим электроприборам: звуковыми сигнализациями или осветительным приборам. В первой ситуации при срабатывании датчика будет включаться звуковой сигнал (сирена). Такая система сегодня активно используется в охранных системах на производствах, офисах или домах. Во втором случае, когда прибор подсоединён к светильнику, происходит включение освещения.
Рабочий датчик
Как видно из названия, такие устройства способны отслеживать появление движения в контролируемой зоне. При обнаружении движения прибор действует по заложенному в нем алгоритму: подает напряжение на контакты или размыкает их. Внешне такие изделия имеют вид небольшой коробочки, которую следует установить вблизи осветительных приборов. Именно в системе освещения наиболее часто используются датчики движения.
Но сфера применения подобного рода продукции достаточно обширна:
как элемент охранной системы.
Освещение двора
Отдельно стоит отметить, что ночная подсветка улиц организовывается именно с применением датчиков движения. Это позволяет минимизировать затраты на электроэнергию, так как свет будет включаться только при наличии в контролируемой прибором области движения.
