Как из одной розетки сделать две розетки: можно ли это, способы подключения

Выбор подходящего способа монтажа электропроводки

Таблица соотношения сечения жил к токовым нагрузкам

Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

Подключение розетки к автомату в щитке

Необходимость установки в квартире дополнительной розетки – не редкость. Операция эта технически несложная, и при соблюдении правил техники безопасности выполнима без помощи профессионала.

Рассмотрим, как подключить розетку к щитку, когда подготовительные работы выполнены. То есть, на момент подключения ситуация такова:

от щитка до распределительной коробки и далее вниз до подрозетника приготовлены штробы, в которые уложен кабель сечением 2,5 мм²
оба куска кабеля в штробах имеют запас длины в 15 см на каждом конце.

Подключение розетки к щитку с заземлением

Уложенный в штробы кабель должен быть трёхжильным. Широко распространено применение кабелей семейства ВВГ (жилы из меди, изоляция жил и наружная оболочка из ПВХ, без брони), большинство из которых можно укладывать в штробу без дополнительной гофрозащиты. Модель ВВГ-п (плоская) популярна потребностью в штробе меньшей глубины.

Отключается подача электроэнергии в квартиру – переключатель на вводном автомате переводится в нижнее положение.

Если номиналы имеющихся в щитке автоматов не позволяют выполнить подключение к одному из них дополнительной розетки, на дин-рейку устанавливается ещё один автоматический выключатель (АВ) – одно- или двухполюсный.

Подключение розетки к однополюсному автомату

Через однополюсный АВ должна проходить одна линия — фазная, которую он и будет отключать при скачке параметров тока в ней.Жилы в кабелях имеют следующую цветовую маркировку изоляции:

фаза – красный, чёрный или коричневый (реже – белый, серый,
оранжевый, розовый);
ноль – синий или голубой (реже – синий с белой полоской);
заземление – чередующиеся продольные жёлтые и зелёные полосы.

Согласно ПУЭ, питание должно подключаться к неподвижному контакту предохранителя. В автоматическом выключателе неподвижный контакт – верхняя клемма, поэтому вход питания подключают к ней.

Жилы кабеля, подведённого для подключения к автомату, идентифицируют, после чего фазный проводник очищается от изоляции на отрезке приблизительно в 1 см от конца и вставляется между контактными пластинами АВ.

Обратите внимание

Затем на нужную длину зачищаются от изоляции два оставшихся кабельных провода, после чего жила заземления подключается к заземляющей шине щитка в мини-боксе, а нулевая — к «нулю» входа в квартиру.

Заключительные операции – в распределительной коробке одним из способов (клеммные колодки, сварка, пайка) соединяют между собой жилы одного цвета, после чего к кабелю из монтажной коробки подключают розетку, и устанавливают её в подрозетник.

Подключение розетки к двухполюсному автомату

Двухполюсный автомат контролирует ситуацию одновременно на двух линиях, и при скачке параметров тока на любой из них отключает питание на обоих. Такие АВ устанавливаются на линиях, по которым подаётся питание к какому-нибудь сложному оборудованию, например, работающему от выпрямителя.

Для подключения кабеля к двухполюсному автомату концы жил также зачищаются. Из трёх проводников выделяется заземляющий провод и подключается к свободной клемме шины заземления щитка, а две оставшиеся жилы подключаются к нижним клеммам автоматического выключателя с учётом его фазировки – к фазной клемме фаза, к нулевой – «ноль».

Подключение розетки к щитку без заземления

Согласно ПУЭ, установка розеток без заземления допускается только в сухих помещениях — для подключения маломощных приборов, но в проводке домов старой постройки заземляющая жила часто отсутствует.

В данной ситуации пригодны к использованию розетки как с контактом для подключения заземляющего провода, так и без него — клемма для заземления остаётся свободной и не является помехой для установки.

От подключения заземляемой розетки данная операция отличается лишь отсутствием необходимости применять трёхжильный кабель. Соответственно, из перечня работ выпадают всё связанное с жилой заземления.

Заключение

При наличии в квартирной электросети заземляющей линии следует выбирать для дополнительной установки только розетку с контактом для заземления.

Заземление является дополнительным фактором безопасности жильцов, и нельзя пренебрегать этим обстоятельством ради меньшей стоимости двухжильного кабеля и меньшего числа его соединений. Кроме того, заземляющая жила бережёт и технику – от накапливающего статического электричества.

А подключить современную розетку к индивидуальному автоматическому выключателю на щитке под силу большинству домашних мастеров, но — при обязательном соблюдении техники безопасности при выполнении электромонтажных работ.

Подготовительные работы

Чтобы розетка 220В была поставлена правильно, необходим ряд подготовительных работ. Для закрытой или открытой проводки он схожий, отличия только в нескольких этапах. Для работы потребуется набор следующих инструментов:

отвертка (лучше брать отвертку-индикатор для проверки отсутствия напряжения в сети),
подрозетник (если его нет или он нуждается в замене),
кабель для подключения (если необходима полная установка, а не замена старой розетки на новую),
перфоратор (также необходим для полного монтажа оборудования),
выбранная двухгнездная розетка,
нож со сменными лезвиями,
саморезы,
мультиметр,
кусачки с изолированными рукоятками.

Работы выполняются в следующей последовательности:

Выбирается точка для открытой проводки (или закрытой), необходимо соблюдать принятые сегодня правила монтажа подобного электрооборудования. Нельзя ставить розетки непосредственно у пола, соблюдать расстояния от нагревательных приборов, газовой плиты.
Отключается подача электроэнергии на вводном щитке в квартиру, обязательно проверяется отсутствие напряжения при помощи мультиметра или индикаторной отвертки. Это обязательное условие, необходимое для соблюдения мер безопасности.
Демонтируется старая розетка, оставляются выходы проводов, достаточные для нового подключения

Для этого надо снять наружную декоративную крышку, отжать лапки, вытянуть рабочую часть и осторожно отсоединить проводку.
Торчащие из подрозетника (если он есть) провода надо зачистить, сняв примерно 20 см изоляционного слоя, затем снова заправить в подрозетник.

Типы розеток

Сначала мы с вами рассмотрим, на какие типы делятся розетки:

накладные. Они крепятся на стену с помощью щитка-подложки, который изготовлен из дерева или обычной пластмассы там, где проходят провода. Они чаще всего используются в деревянных домах.
скрытые или встроенные предназначаются для внутренней проводки. Обычно их крепят внутрь стены в специальном отверстии с подрозетником. Провода также будут находиться в стене и подводится к подрозетнику.
с винтовым зажимом клеммы. Здесь провод вставляется между двумя маленькими пластинами. Его фиксация происходит с помощью винта. На данный момент, этот способ считается самым надежным.
с клавишным зажимом. Здесь контакт будет фиксироваться благодаря клемме, сделанной из пружины. Когда вы нажмете на клавишу, то пластины будут расходиться и освобождать пространство для контакта. Если отпустить пружину, тогда она прочно прижмет контакт.

Чтобы выполнить правильное подключение розеток следует выбирать только те устройства, которые оснащены винтовыми зажимами клемм. Помните, что высота установки розеток тоже является основополагающим фактором при подключении устройства.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Розетки также могут отличаться по количеству гнезд для вилки. Наиболее популярными считаются одинарные и двойные розетки. Подключить двойную розетку можно, как в один, так и в разные подрозетники. В этом случае выбор остается за вами.

Подключение двойной розетки

Теперь пришло время поговорить о подключении двойной розетки. Установка двойной розетки практически ничем не отличается от одинарной. Главное отличие заключается в том, что нужно проследить, чтобы провода питания были подключены к разным пластинам. При совместном подключении возникнет короткое замыкание.

Если при выполнении работ вы обратитесь к специалистам, тогда помните, что стоимость подключения розетки будет высокой. Однако, если вы не обладаете навыками работы с электричеством, тогда монтаж розетки лучше доверить профессионалам. Надеемся, что эта информация была полезной и интересной.

Уверенны, вам будет интересно: vse-elektrichestvo.ru/rozetki/vidy-elektricheskix-rozetok.html.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

Надежная защита от механических повреждений.
Безопасность эксплуатации электропроводки.
Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

Простота обслуживания и восстановления.
Доступность при необходимости подключения промежуточной розетки.
Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Рекомендую следующее видео, где автор рассказывает и наглядно показывает, как правильно подключать провода в розетке:

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно.
Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
Тип С5. Старого вида, выдерживающие до 6А.
Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

колодки;
защитного корпуса;
контактов.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

Для заземлённых подходит трёхжильный кабель.
Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
- синего — для нулевого провода;
- красная и коричневая — для фазы.

Незаземленная проводка состоит из двух жил — нуля и фазы.
Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой

Последовательное и параллельное подсоединение

Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

простая система подключения и сборка цепи;
возможность отрегулировать уровень напряжения, сделать меньше;
можно использовать один предохранитель на цепь.

Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

обесточить помещение, в котором проводятся работы;
проверить участок перед началом специальным прибором (можно включить устройство в сеть);
использовать резиновые перчатки, технику с прорезиненными ручками;
при «наращивании» длины недостаточно скрутить провода, требуется спайка;
не допускается контакт с соединенными оголенными кабелями;
излишки не должны «торчать» – укорачивают, закладывают в стену;
проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Подключить розетки указанными способами может каждый

Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки

Выбор подходящего способа монтажа электропроводки

Таблица соотношения сечения жил к токовым нагрузкам

Основные рабочие моменты:

Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

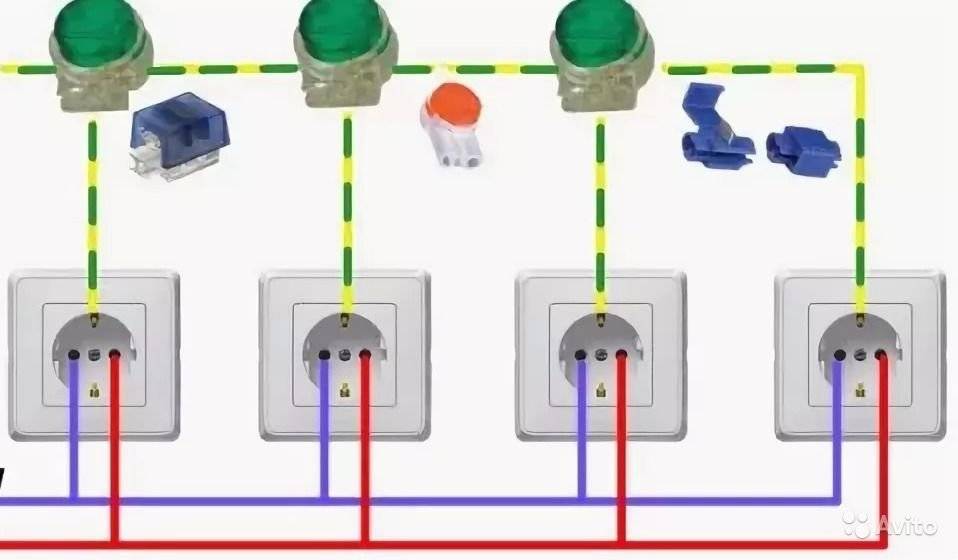

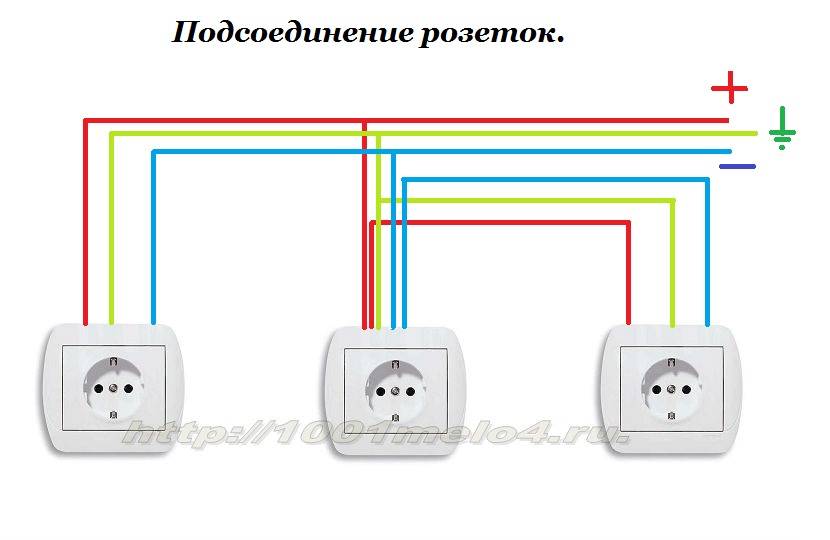

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Подключите розетку

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
розетка внутренней установки;
выключатель внутренней установки с одной клавишей;
осветительный прибор;
набор отвёрток (плоская и крестообразная);
нож или стриппер для снятия изоляции с жил;
пассатижи с изолированными ручками;
зажимы или изоляционная лента;
индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

установка двойной розетки;
монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.
