Способы переноса выключателей света без штробления

Техника безопасности при работах

Вот несколько рекомендаций:

  • Если подключение новой электророзетки происходит в квартире, нужно использовать только силовой кабель ВВГнг с сечением не менее 1, 5 мм2.
  • Укладку кабеля производить строго в вертикальном или горизонтальном направлениях по НБП и ГОСТу. При этом выдерживать 200 мм от уровня потолка во время расположения горизонтальных маршрутов, а вертикальные удалять в 100 мм от дверных и оконных проёмов, комнатных углов.
  • Розетку располагать на высоте 50–80 см от уровня пола. Учитывать расстояние 50 см от радиаторов, стальных трубопроводов и газовых плит.
  • Соединения и ответвления выполнять через коробки или размещать в корпусах электромонтажных устройств.


Мастера рекомендуют составить предварительную схему с указанием расположения распределительной коробки

Как подключить старый выключатель

Проводить провода следует хорошо их, фиксируя с помощью штукатурки

При этом важно, чтобы новый провод имел сечение не меньше, чем тот, что был подключён к выключателю. Если проводка осуществляется снаружи ее можно проложить с помощью кабельных каналов

Перед демонтажем проводки из старого короба, необходимо найти фазовый провод, определить который можно указателем напряжения, временно для этого включив подачу электричества. Далее в новое гнездо выключателя нужно вставить распаечную коробку, укрепив ее алебастром, цементом или штукатуркой.


Затем остаётся подключить провода в такой последовательности: вначале фазу, а потом все остальное. Провода, идущие в штробе необходимо замазать цементом или зашпатлевать. Далее остаётся зафиксировать выключатель на новом месте и завершить его сборку.

На самом деле вопрос о том, как перенести выключатель в другое место или на другую стену не сложный, главное придерживаться правил безопасности при работе с электричеством.

Перенос выключателя с использованием штробореза

Все начинается с демонтажа старого выключателя:

  • снять клавишу можно простым движением: одним пальцем прижимаем нижнюю ее часть, а другим – движением на себя тянем верх клавиши;
  • с помощью плоской отвертки снимаем декоративную рамочку – аккуратно поддеваем эту вставку и тянем на себя (обычно она легко отщелкивается);
  • извлекаем сердечник из стены – для этого нужно ослабить фиксирующие лапки методом откручивания винтов, расположенных по бокам.

Итак, выключатель из стены извлечен. Следующий шаг – проверка отсутствия напряжения в проводах – это можно сделать с помощью отвертки-индикатора. Если напряжение отсутствует, то отсоединяем все провода.

Обратите внимание: если освободившиеся провода имеют длину не менее 15 см, то можно их соединить с заранее подготовленным кабелем. В таком случае, роль распределительной коробки будет играть чашечка из-под выключателя, которая уже вмонтирована в стену

Достаточно будет соединить между собой провода и вложить их в коробку

Достаточно будет соединить между собой провода и вложить их в коробку.

Следующий шаг – подготовка отверстия для нового выключателя. Для этой работы используют коронку по бетону, ничего сложного в процессе нет. Только учтите, что перфоратор или ударная дрель должны быть переведены в режим сверления, а использовать режим комбинированный с дроблением ни в коем случае нельзя.

Дальше приступаем к штробированию. Но сначала убедитесь в том, что по «пути следования» штробореза не встретится проводка (например, провода, ведущие к распределительной коробке или близко расположенной розетке) – это делает бесконтактным детектором напряжения. Если таковых проводов нет, то переключайте перфоратор или ударную дрель в режим дробления. Не стоит делать слишком широкую и глубокую штробу – предстоит проложить только один кабель, поэтому вполне будет достаточно канавки глубиной и шириной в 25 мм. Преимущества такой маленькой штробы в возможности полностью утопить в ней кабель без каких-либо специфических крепежных элементов и минимуме работы по оштукатуриванию канавки.

После того, как кабель проложен в штробе, она замазана алебастром, можно приступать к установке сердцевины выключателя. Монтаж совершается в том же порядке, что и демонтаж, но в обратном порядке:

  • с помощью крепежных винтов крепим провода;
  • закручивая боковые винты, зажимаем фиксирующие лапки и проверяем крепость фиксации сердцевины выключателя;
  • устанавливаем механизм одновременно с декоративной рамкой – должен прозвучать характерный щелчок, указывающий на плотную «посадку» выключателя;
  • крепим клавишу.

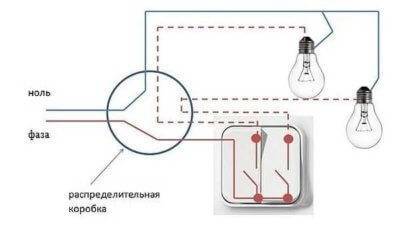

Обратите внимание: если устанавливаете двухклавишный выключатель, то проследите, чтобы общий контакт (фаза) был расположен вверху. Определить место расположения всех проводов легко: фаза всегда находится с одной стороны, а два провода, идущие на светильники, всегда с другой

Для подключения светильника к выключателю нужно определить, какой из трех проводов является фазовым

Делается это с помощью отвертки-индикатора (она засветится от прикосновения к проводу), но сначала обеспечьте дом электричеством. Провод фазовый можно аккуратно пометить лаком для ногтей или маркером. Только не забудьте сразу же опять обесточить дом/квартиру, чтобы продолжить заниматься монтажными работами

Для подключения светильника к выключателю нужно определить, какой из трех проводов является фазовым. Делается это с помощью отвертки-индикатора (она засветится от прикосновения к проводу), но сначала обеспечьте дом электричеством. Провод фазовый можно аккуратно пометить лаком для ногтей или маркером. Только не забудьте сразу же опять обесточить дом/квартиру, чтобы продолжить заниматься монтажными работами.

Старое отверстие можно закрыть двумя способами – либо приобрести специальную декоративную крышку в строительном магазине, либо воспользоваться алебастром.

Если выключатель предстоит перенести немного в сторону, то алгоритм работы будет таким же, какой описан в данном материале. Но учтите одну важную деталь – нельзя переносить выключатель далеко от распределительной коробки: специалисты не рекомендуют делать штробу длиннее 3 метров.

Собственно, монтаж нового выключателя

Сам процесс монтажа напоминает уже описанный выше демонтаж, с той лишь разницей, что все работы проходят в строго обратной последовательности:

  • Для начала при помощи крепежных винтов осуществляется крепление проводов к сердечнику;
  • Затем посредством боковых винтов фиксируются лапки выключателя, контролируется прочность установки;
  • Устанавливается механизм выключателя вместе с декоративной рамкой. Прилагать особенных усилий обычно не требуется: достаточно будет лишь немного надавить до характерного щелчка;
  • Теперь останется укрепить клавиши – также до характерного звука защелкивания.

Если приходится дело иметь с двухклавишным выключателем, то его нужно установить таким образом, чтобы фаза – общий контакт – располагался в верхней части. Правильность подключения контактов рекомендуется также проверить при помощи специальной отвертки-индикатора. Для этого потребуется на какое-то время снова подать напряжение в сеть. Если все было сделано верно, то напряжение снова отключается – и можно будет приступать к завершающей фазе работы по переносу выключателя.


Подключить выключатель просто. Для этого вовсе нет необходимости обращаться в специализированную мастерскую, сделайте это своими руками, предварительно изучив схемы подключения и рекомендации экспертов.

Замена старого выключателя

Наиболее простая работа – замена старого выключателя новым. Она включает две операции – демонтаж старого устройства и установка, подключение нового прибора. Порядок их проведения зависит от типа устройства.

Как снять старый выключатель

Работа проводится в таком порядке:

  1. С помощью плоской отвертки или ножа отделяется клавиша. В некоторых моделях установлена дополнительная планка для ее прижатия, которую предварительно надо снять.
  2. Снимается крышка выключателя, для чего откручивается винт (иногда два винта).
  3. Ослабляются винты крепежных лапок, которые фиксируют выключатель в гнезде.
  4. Весь выключатель вынимается из гнезда.
  5. Из клеммных зажимов извлекаются подводящие провода.

Демонтируют двухклавишный выключатель аналогично тому, как снимают одноклавишное устройство.

В некоторых квартирах остались выключатели старого типа. Они имеют устаревшую конструкцию, и порядок демонтажа несколько отличается. В них клавиша не снимается, т.к. устройство не подлежит разборке.

Откручиваются два винта (иногда один, в центре), и снимается крышка. Далее ослабляют винты крепежных лапок и вынимают выключатель. Концы проводов чаще всего закреплены винтами. Их откручивают плоской отверткой, и освобождают провода.

Установка нового выключателя

Работы осуществляют в обратном порядке:

Концы проводов вводят в отверстия клеммных зажимов и надежно закрепляют винтами

В двухклавишных выключателях принимается во внимание маркировка, нанесенная при демонтаже. В одноклавишных конструкциях порядок подведения проводов не имеет значения.
Выключатель максимально заводят внутрь гнезда и выравнивают

Излишки проводов аккуратно раскладывают в гнезде. Фиксация обеспечивается двумя винтами, с помощью которых происходит расклинивание корпуса боковыми лапками.
Устанавливают декоративную крышку при помощи одного или двух винтов.
Слегка нажимая рукой, устанавливают клавиши до появления характерного щелчка.

После проверки работы механизма можно подключать электричество. В некоторых современных выключателях может предусматриваться оригинальная конструкция. Порядок установки описывается в инструкции к устройству.

Наружный метод электропроводки

Очевидно, что можно провести провода к новому переключателю по поверхности стены, но появляется сразу несколько сомнений:

  1. Вопрос о безопасности.
  2. Эстетический вид такого метода.

Беспокоиться не о чем. Можно задекорировать и обезопасить наружную проводку 3 разными методами. При этом внутренности будут везде одинаковые, вне зависимости от того внутри провода или снаружи. Для стандартного переключателя из двух клавиш используется кабель из трёх жил.

Кабель-канал

В данной ситуации провода прячут под ПВХ профиль, который и называют в последствии кабель-каналом. Чтобы соорудить подобное, надо, используя саморезы и дюбели, закрепить основание профиля формы П к стене

Важно учитывать, что должна быть несущая стена. В завершение внутрь протягивают проводку и закрывают канал крышкой

На мировом строительном рынке можно множество видов материала. Они различаются как по цвету, так и по форме и размеру. Самыми популярными считаются одноцветные, белые и под деревянный интерьер.

При этом маршрут можно выбрать один из двух: по потолку или по полу. То есть кабель-канал доводят до места где поверхности пересекаются и дальше прячут провода под плинтуса.

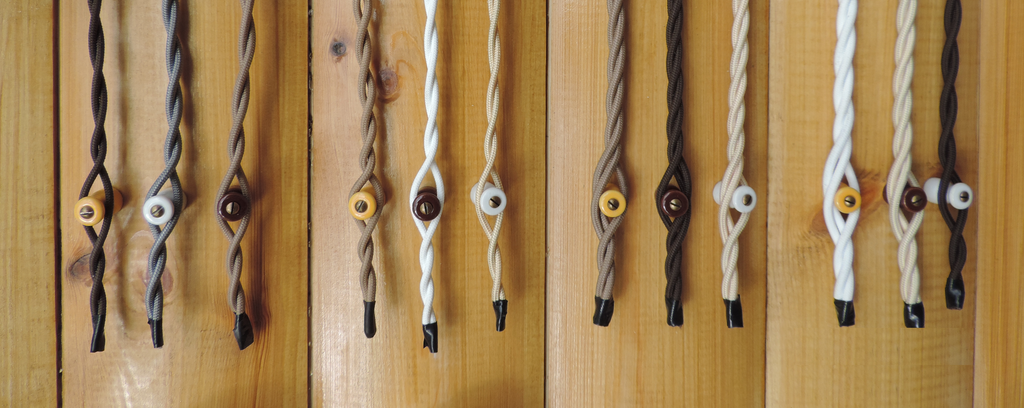

Декоративная проводка

Существует множество видов декоративных проводов. Они сразу продаются в безопасной оболочке и можно подобрать внешний образ под свой интерьер.

Яркий пример подобной идеи – ретро. Создаются керамические изоляторы. На них наматывают готовые декоративные провода. Другой способ – крепить их на скобы.

ПВХ гофре или трубы

Похожий метод на первый. На стену крепятся специальные клипсы, а затем на них устанавливается ПВХ гофре или электрическая труба, в которой уже протянуты провода. Оптимальный маршрут такой же, как и с кабелем.

На самом деле для декорации можно использовать даже самые неординарные методы. Например, металлические трубы. Главное, чтобы сохранялся эстетический вид и обеспечивалась полная безопасность проводов.

Замена старого выключателя

Наиболее простая работа – замена старого выключателя новым. Она включает две операции – демонтаж старого устройства и установка, подключение нового прибора. Порядок их проведения зависит от типа устройства.

Как снять старый выключатель

Работа проводится в таком порядке:

  1. С помощью плоской отвертки или ножа отделяется клавиша. В некоторых моделях установлена дополнительная планка для ее прижатия, которую предварительно надо снять.
  2. Снимается крышка выключателя, для чего откручивается винт (иногда два винта).
  3. Ослабляются винты крепежных лапок, которые фиксируют выключатель в гнезде.
  4. Весь выключатель вынимается из гнезда.
  5. Из клеммных зажимов извлекаются подводящие провода.

Демонтируют двухклавишный выключатель аналогично тому, как снимают одноклавишное устройство.

В некоторых квартирах остались выключатели старого типа. Они имеют устаревшую конструкцию, и порядок демонтажа несколько отличается. В них клавиша не снимается, т.к. устройство не подлежит разборке.

Откручиваются два винта (иногда один, в центре), и снимается крышка. Далее ослабляют винты крепежных лапок и вынимают выключатель. Концы проводов чаще всего закреплены винтами. Их откручивают плоской отверткой, и освобождают провода.

Установка нового выключателя

Работы осуществляют в обратном порядке:

Концы проводов вводят в отверстия клеммных зажимов и надежно закрепляют винтами

В двухклавишных выключателях принимается во внимание маркировка, нанесенная при демонтаже. В одноклавишных конструкциях порядок подведения проводов не имеет значения.
Выключатель максимально заводят внутрь гнезда и выравнивают. Излишки проводов аккуратно раскладывают в гнезде

Фиксация обеспечивается двумя винтами, с помощью которых происходит расклинивание корпуса боковыми лапками.
Устанавливают декоративную крышку при помощи одного или двух винтов.
Слегка нажимая рукой, устанавливают клавиши до появления характерного щелчка.

Излишки проводов аккуратно раскладывают в гнезде. Фиксация обеспечивается двумя винтами, с помощью которых происходит расклинивание корпуса боковыми лапками.
Устанавливают декоративную крышку при помощи одного или двух винтов.
Слегка нажимая рукой, устанавливают клавиши до появления характерного щелчка.

После проверки работы механизма можно подключать электричество. В некоторых современных выключателях может предусматриваться оригинальная конструкция. Порядок установки описывается в инструкции к устройству.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Использование кабель-канала

Перенос выключателя с укладкой проводки в штробы предусматривает последующий ремонт стенового покрытия. Если в квартире сделан новый ремонт и не хочется повреждать стены, то делается открытая проводка. Она необходима также на деревянных стенах, где штробы недопустимы. Для нее используются пластиковые кабель-каналы.

От распределительной коробки до гнезда выключателя на новом месте вертикально закрепляется на поверхности стены основание кабель-канала. Крепление обеспечивается дюбелями. Провода аккуратно укладываются в полость основания, а сверху устанавливается пластиковая крышка.

Причины переноса

Основная причина, по которой нужно переносить – неудобство в пользовании, когда выключатель мешает открытию двери шкафа или кровать прикрывает доступ к нему. Это может произойти после перестановки мебели или ремонта.

Иногда люди сталкиваются с проблемой, когда чтобы включить свет и спальне, нужно дойти до коридора. Такое расположение очень непрактично и неудобно, поэтому надо перемещать или приобретать дистанционный.

При низком размещении существует риск, что им будет играться ребенок. Он может разобрать выключатель, проглотить маленькие детали и получить электротравму.

Опасные моменты

Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:

  1. Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
  2. Соединяют медь и алюминий без переходников.
  3. Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
  4. Производят работы без отключения тока.
  5. Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, – самое безобидное, что может случиться.

Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.

Использование дистанционного выключателя света

Наиболее эффективным и простым способом перенести выключатель света совсем без штробления, буквально за 10 минут, практически в любую удобную точку квартиры или комнаты, а кроме того, если потребуется, изменить схему управления – это использование дистанционного выключателя света.

В настоящее время существует масса различных вариантов систем дистанционного управления освещением – от простого пульта, до сложных многорежимных систем с радио выключателем, идентичным обычному.

Главный их недостаток – это стоимость самих комплектов, которая, если использовать продвинутые модели, окажется несколько большей, что монтаж наружной проводки, кроме того, некоторые неудобства вызывает необходимость раз в несколько лет менять батарейки у пульта или дистанционного выключателя.

В остальном же, использование комплектов дистанционного управления освещением, самый лучший вариант, если вам требуется перенести выключатель без штробления и даже вообще, без каких-то сложностей. Смотрите сами, как это легко делается:

1. Замыкается контакт в старом выключателе, который необходимо перенести. Можно это сделать физически – соединив провода, а можно просто включив клавишу.

2. В место установки светильника, в данном случае люстры, ставится миниатюрный блок управления и подключается к люстре. Если у вас нет ниши в этом месте, как у нас, он прячется в основании люстры.

3. Программируется и устанавливается нужном месте дистанционный выключатель, часто просто приклеивается на двухсторонний скотч к стене.

4. ВСЁ. На этом монтаж завершен, вы сразу же можете пользоваться выключателем. Кроме того, вы можете сделать несколько выключателей на эту люстру или изменить режим её работы и многое другое, в зависимости от модели комплекта и его возможностей.

Подробнее, о подключении двухрежимного комплекта дистанционного управлением, вы можете узнать ЗДЕСЬ. Там как раз и описан способ переноса выключателя, с подробной пошаговой инструкцией действий, схемой подключения и всем, что необходимо для успешного монтажа.

Установка дистанционного выключателя

Это просто находка для современного дизайнера, ведь их можно установить где угодно, даже в шкафу. При этом не понадобится штробить стены и делать ремонт.

Дистанционный выключатель состоит из:

  • приемника, который крепится как можно ближе к объекту включения/выключения или внутрь его, если позволяет конструкция;
  • выключателя (передатчика), который может быть выполнен в разных вариантах.

Провода необходимо подвести только к приемнику, сигнал на выключатель будет передаваться при помощи инфракрасного импульса или радиоволн. Выключатели бывают нескольких видов:

  • сенсорные — работают от прикосновения;
  • управляемые по wi-fi или с помощью радиоволн;
  • многоканальные — можно одновременно подключить несколько передатчиков и управлять несколькими устройствами;
  • с задержкой — выключают люстру не сразу, а спустя какое-то время, чтобы, например, человек успел дойти до кровати.

Расстояние от передатчика до выключателя варьируется в зависимости от типа устройства и составляет 20-25 метров.

Управление светом происходит с помощью:

  • прикосновения к сенсорной панели выключателя;
  • нажатия на кнопку на механических устройствах;
  • с пульта дистанционного управления.

Дистанционные выключатели, пожалуй, наилучшее решение проблемы маскировки проводов.
