Монтаж светильников
После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.
Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок
После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.
Безопасное подсоединение фазовых проводов к контактам в патроне
Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.
Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.
Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения
Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.
Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления
Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.
Крепление потолочной люстры при помощи планки
Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.
Монтаж коробки крепления под люстру в гипсокартонном потолке
Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков
Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.
Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.
Виды потолочных крюков для подвески люстр
Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей
Варианты управления
Современные источники света могут быть проводными или обходиться без этого достаточно сильно мешающего элемента, работать от аккумулятора. Беспроводные светильники проще устанавливать, но отсутствие постоянного питания вносит свои коррективы в использование подсветки.
Аккумуляторным батарейкам необходима подзарядка, а удобнее всего ее осуществлять, когда не приходится снимать осветительный прибор с его места. Выбирая проводной или беспроводной тип подключения, руководствуйтесь в первую очередь удобством и доступностью того или иного режима питания.
Кроме того, существуют варианты подсветки, подразумевающие наличие выключателя, который находится рядом с источником освещения. Светильники могут быть оснащены датчиком движения или срабатывать при открывании дверцы или выдвигании шкафчика, что более экономично, чем когда светильник работает все время, и более удобно, чем клавишный выключатель. Есть также такой вариант, как дистанционное управление через пульт, что очень удобно, когда требуется включить свет в другой части комнаты, не перемещаясь туда.
Есть возможность сделать точечный свет с возможностью приглушения или усиления подсветки. Это поможет регулировать интенсивность освещения, а также экономить электроэнергию, когда яркий свет не нужен.
Подготовка и монтаж электропроводов: пошаговая инструкция
Схема монтажа проводки под гипсокартон.
Инструмент для монтажа электропроводки:
- отвертка;нож;плоскогубцы;клещи для гильз;индикаторная отвертка.расходный материал:провод ВВГ 2х1,5 или ВВГ 3х1,5;провод РКГМ;лента изоляционная;гильза соединительная;хомут;трубка гофрированная.
Порядок электрического подключения светильников может быть различным.
Чаще всего применяется одновременное включение всех ламп (одноклавишный выключатель), но может использоваться и схема включения отдельных групп ламп (двух- и более клавишный выключатель). Соответственно, обеспечивается параллельное подключение светильников одним пучком проводов, или формируется несколько пучков. Подключение их к подводящей электросети производится в стандартной соединительной коробке.
Схема монтажа точечного светильника на натяжной потолок.
При выборе типа электропровода следует учитывать материал потолка.
Если монтаж производится на негорючем материале, например, гипсокартоне, можно использовать такой известный провод, как провод марки ВВГ 2(3)х1,5 в двухжильном или трехжильном исполнении. Когда светильники монтируются на пластиках, необходимо использовать провод с негорючей изоляцией — РКГМ. Для удобства монтажа провод должен быть гибким, что обеспечивается многопроволочной конструкцией жилы.
Концы проводов соединяются с одним из выводов патрона светильника и группируются в пучок, скрепляемый стандартными хомутками.
Вторые выводы патронов всех светильников соединяются перемычкой между собой, а провод от соединенных выводов присоединятся к пучку. Аналогично соединяются между собой заземляющие клеммы светильников. Сформированный пучок проводов протягивается в пластмассовую гофрированную трубку нужного размера.
Гофра необходима для исключения риска контакта токопроводящих частей проводки с металлическими элементами и защиты изоляции электропроводов. Все соединения проводов рекомендуется проводить с помощью винтов стандартных клеммных соединителей.
Свободный конец пучка в гофре поступает в соединительную коробку, где в дальнейшем подключается к общей электросети. В результате проведения всех процедур сформировалась группа проводов, включающая пучок проводов, концы которых следует соединить между собой, для присоединения фазы; нулевой провод и провод заземления. Для удобства подключения эти виды проводов целесообразно разделить по цвету.
Как подключить приборы освещения на 12 Вольт
При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.
При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.
Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.
Что необходимо для установки
Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.
Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества
Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику
Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.
Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.
Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.
Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.
Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.
Материалы для монтажа светильников
Перед тем, как начать монтаж светильников, проверьте на наличие:
Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа
Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения
При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.
Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.
Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.
Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки
Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты
Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.
Инструменты
Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:
- дрель;
- распределительные коробы;
- кабель выбранной длины;
- отвёртка;
- нож строительный;
- пассатижи;
- клеммники.
Некоторые из перечисленных инструментов обычно есть в каждом доме.
Инструменты для монтажа светильников
Материалы для монтажа
Выключатель с функцией подсветки в корпусе
Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:
- кабели,
- выключатель света,
- изоленту с термоусадочными свойствами,
- зажимные колодки и гильзочки для монтажа проводов.
Должно быть подготовлено требуемое число светильников и лампочек для них.
Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.
Подключение точечных светильников 12В
Схемы точно такие же, но кабель от переключателя подводится к преобразователю, а с выхода преобразователя идет к лампам.
С трансформатором 12 В
Если точечных светильников много, их предпочитают подключать на два ключа. В этом случае вам понадобятся два трансформатора (блок питания, адаптер). Схема выглядит не намного сложнее – есть две ветви. При желании можно найти переключатели на три клавиши или поставить рядом с ними несколько. Но если вам нужно изменить освещение в широком диапазоне, лучше поставить диммер.
Схема подключения точечных светильников к двухкнопочному переключателю
Как вы понимаете, схемы различаются только наличием или отсутствием трансформатора. Тогда остальные схемы реализовать будет несложно.
Подбор мощности инвертора / трансформатора
Для нормальной работы освещения мощность водителя должна быть на 15-20% больше, чем у всех подключенных к нему потребителей. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которых будут установлены лампы накаливания мощностью 40 Вт. Суммарная мощность всех ламп составит 320 Вт. Трансформатор нужен на 380-400 Вт.
С трансформатором на каждой ветке
понятно, что чем больше источников света вы подключите, тем мощнее будет преобразователь. Но с увеличением мощности растет цена и размер устройства. Кроме того, бывает трудно найти мощные трансформаторы. Плюс: большой и тяжелый ящик бывает сложно спрятать. Поэтому в этом случае разделяется большая группа ламп, и каждая оснащается своим преобразователем, но меньшей мощности (как подключить точечные светильники в этом случае, вы можете увидеть на схеме выше).
Техника безопасности
Монтаж светильников нуждается в точном осуществлении инструкций и следовании правилам безопасности. До начала подсоединения осветительных устройств требуется обесточить электросеть. Затем при помощи тестера нужно удостовериться, что электросеть не работает. До начала монтажа необходимо определиться с местом, где размещаются приборы.
Чтобы обеспечить безопасности глаз, монтаж светильников производится в специальных очках, предохраняющих глаза от проникновения строительной пыли и прочих фрагментов.
Особенности подключения
Самостоятельный монтаж точечных светильников, вопреки бытующему мнению, не читается тяжелым электромонтажным процессом. Он займет небольшое количество времени и не потребует каких-либо специальных навыков.
О соединениях
- Лучевое
На каждый светильник идет свой кабель. Надежный с точки зрения функциональности (в случае поломки одной лампы только она и не будет гореть). Можно кабель закрепить посередине потолка и отсюда тянуть его к каждому светильнику (получится подобие «звезды»).
- Шлейфное
Кабель цепляет клемму первого светильника, к его же выходной клемме подключается другой, который, в свою очередь, идет к следующему… Короче говоря – типичный пример соединения последовательно.
Шлейфовое соединение точечных светильников
Зная, о всех неудобствах последовательного подключения (о коих мы сказали выше), будет целесообразным разгруппировать лампы. В этом случае, необходимо использовать выключатель с клавишами, число которых соответствует количеству полученных групп (например, если Вы разбили их на две группы, то к двойному выключателю). Схема по-прежнему останется весьма примитивна. Еще одна ветка, не усложнит ее, но это реально поможет удобнее подключить точечные светильники.
После небольшого экскурса в теорию, обсудим установку точечного светильника. Провода кладутся в самом начале установки. Крепятся они, без подключения к электричеству, закрепляют на них светильники, подключают кабели и только потом включают в сеть.
Монтаж электропроводки под точечные светильники
Как установить споты своими руками
Установить осветительные приборы в подвесной потолок очень просто.
Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.
Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.
Установка точечных светильников в подвесной потолок
Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.
Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.
Как сделать разметку
Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.
Популярные варианты расположения точечных светильников
Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.
Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.
Разметка потолка под светильники
Как сделать отверстия под споты
Для того чтобы сделать отверстия, приготовьте следующие инструменты.
- Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
- Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.
Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.
Коронка для гипсокартона
Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.
Материалы и приспособления
Для установки и подключения точечных осветительных приборов потребуются такие материалы и инструменты:
- плоскогубцы с длинным носиком;
- рулетка строительная;
- канцелярский нож;
- отвёртка обычная и с индикатором;
- нож для зачистки проводов;
- провод ВВгнг 3х1,5 мм2;
- перфорируемая монтажная лента;
- электрические зажимы;
- перфоратор;
- термокольца;
- дюбеля.
Изготовление закладной для светильника
Закладные для точечных светильников
В самом начале установки светильников изготавливается закладная. Для таких целей существуют уже готовые изделия:
- универсальные;
- для конкретного диаметра.
В универсальных изделиях вырезается отверстие в соответствии с диаметром фонаря. После того, ещё внизу, к ней примеряется корпус, чтобы избежать внезапных проблем при натяжке потолочного полотна.
Вымеряется самое большое расстояние между нижним краем профиля и базовым потолком. Нужно это для того, чтобы отрезать перфорированную ленту необходимой длины.

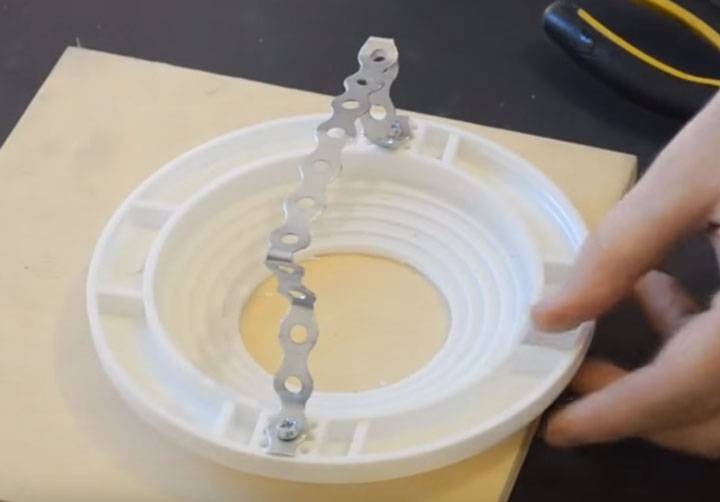

Далее нужно выгнуть отрезанную перфоленту, придав ей П-образную форму. Размеры напрямую зависят от диаметра используемых светильников. Далее лента крепится к закладной посредством небольших саморезов (“клопов”).
После сборки вся конструкция крепится к основному потолку. Перфоратором бурятся отверстия, согласно ранее выполненной разметке, и закладная платформа прикручивается посредством дюбелей.
Подключение кабеля
Проводка под точечное освещение
Питающий кабель маркировки ВВГнг прокладывается перед натяжкой полотна в соответствии с трассой размещения светоточек. Минимальный показатель сечения кабеля составляет 1,5 мм2. Меньше использовать нельзя даже при небольших нагрузках.
В месте размещения осветительного прибора необходимо оставить запас кабеля в форме небольшой петли (её в дальнейшем разрезают). Данная петля должна опуститься на уровень не меньше 10 см от уже готового потолка.
Клеммники и прокалывающие зажимы
Петля из кабеля разрезается пополам, с проводов снимается защитная изоляция на 10 мм и они соединяются обратно посредством клеммника. Свободная оставшаяся клемма будет служить для подсоединения питающего кабеля с самой светоточки. Такой тип подключения именуют параллельным.
Если вместо клеммников использовать прокалывающие зажимы, петлю из кабеля резать не нужно. При их применении с кабеля снимается только верхняя защитная оболочка, внутренние жилы остаются цельными. Их необходимо завести в прокалывающий зажим, в верхнюю его часть, и защёлкнуть устройство. Интегрированные ножи автоматически прокалывают изоляционный слой, формируя надёжный контакт. Провода на светоточку подсоединяются к нижней части зажима таким же методом.
Монтаж термокольца
Термокольцо защищает потолок от перегрева и позволяет аккуратно вырезать отверстие под светильник
После подсоединения кабелей на полотно необходимо поставить термокольцо нужного диаметра, используя для этого специальный клей. Изготавливаются эти кольца из пластика термостойкого типа. Он способен краткосрочно выдержать температуру до +90 градусов.
Основных функций у термокольца две:
- защита полотна от температурного воздействия осветительных приборов;
- механическая защита – перед тем как в натяжном потолке сделать отверстие под точечный светильник, обязательно нужно приклеить термокольцо, оно не позволит полотну разойтись в местах реза.
Клей наносится равномерно по всему периметру кольца. Не проклеенных участков оставаться не должно. Не нужно водить пальцем по кольцу в момент его прижима к потолку, из-за клея оно может съехать в сторону. Хватит простого прижатия.
Затем аккуратно при помощи канцелярского ножа полотно протыкается и внутри кольца вырезается дырка.
Изготовление закладной для светильника
Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:
универсальные
под конкретный диаметр
Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.
После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.
Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.
замер расстояния от базового потолка
замер расстояния на платформе
Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):
После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм
Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

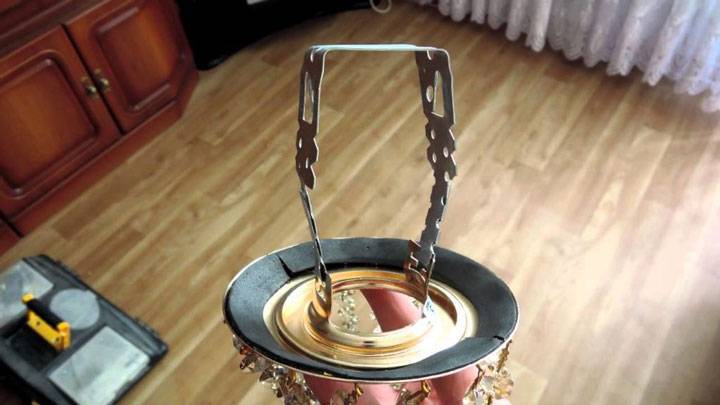

Вместо ленты можно использовать регулируемую стойку.
Она конечно более жесткая по конструкции, но не настолько универсальная.
Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.
Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.
После сборки, остается закрепить всю конструкцию закладной к базовому потолку.
Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.
Схема разводки проводов при подключении в сеть 220 В
Это самый простой способ, не требующий установки преобразователей. Большая часть современных светильников рассчитана на напряжение 220 В, поэтому проблем с подключением не возникнет. Надо выбрать подходящую схему, так как есть два основных варианта и у каждого есть свои плюсы и минусы.
Последовательный вариант
Подключение точечных светильников этим способом отличается простотой и самым низким расходом кабеля. Но при этом соединять в последовательную цепь стоит не больше, чем 6 светильников, иначе проводка будет подвергаться высоким нагрузкам и опасность перегрева вырастет в разы. Подключать следует так:
- Фазу завести на выключатель, от него протянуть к первому светильнику. Его соединить со следующим и так далее до последнего элемента.
- Ноль нужно вести напрямую к последнему светильнику и подключить только там. В итоге при включении света цепь замкнется и все лампочки одновременно загорятся.
- Если есть заземление, то его подают на соответствующий контакт каждого светильника. Можно подключить землю из ближайшего выключателя или розетки.
- Лучше всего использовать не кабель, а одножильные провода, так как один идет сразу к последнему светильнику, а второй постоянно разрывается. Так можно сэкономить.
Схема последовательного подключения.
Так как при последовательном подключении энергия распределяется на все лампочки, свет может быть тусклым. Но если поставить светодиодные варианты, то напряжения хватит и разницы в яркости практически не будет.
Параллельное подключение
Эта схема подключения предполагает отдельное подключение каждой лампы, что позволяет работать всем светильникам с максимально возможной мощностью. Вариант пользуется наибольшей популярностью, его применяют почти всегда. Подходит для любого числа встроенных светильников. Первый вид – шлейфное подключение, особенности такие:
- Способ достаточно прост и предполагает подвод провода к первому выключателю, от него ко второму и так далее до самого конца. Фаза идет через выключатель, а ноль из распределительной коробки. Он также соединяется со всеми лампами последовательно.
- Если используется двухклавишный выключатель, то схема усложняется за счет большего количества проводов и подключения двух независимых контуров. При этом принцип работы остается тем же.
Шлейфное подключение с двухклавишным выключателем.
Если перегорает одна лампочка, то перестают работать все, расположенные за ней. Поэтому определить сгоревший элемент очень легко.
Лучевое подключение – самое сложное, но и самое надежное и практичное. В этом случае расходуется больше всего кабеля, так как он ведется к каждому светильнику отдельно. Перед началом работы нужно завести питающую жилу на середину помещения, чтобы до всех светильников было примерно одинаковое расстояние. Помнить следующее:
- Вести отдельный провод фазы и нуля к каждой лампе отдельно. Разводка похожа на лучи солнца, отсюда и пошло название.
- Главное – сделать надежное соединение, так как к питающей жиле может подходить большое количество проводов. Для этого можно использовать пайку, купить специальную колодку или приспособить стандартную винтовую так, как показано на фото ниже.
- Из-за сложности и большого количества кабеля способ применяется реже, чем шлейфное подключение. Главная проблема – надежное соединение нескольких проводов.
Простой вариант соединения стандартной колодкой.
Клеммники Wago и прокалывающие зажимы
Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.
При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.
1 of 2
Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.
При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.
Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.
Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.
Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.
После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.
Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.
