Смонтировать кровлю из профнастила легче, чем какую-либо другую. Этот материал не тяжелый, легко режется и сверлится. Однако при установке его на стропильную систему, определенные правила соблюдать все же необходимо. Тогда кровля будет долговечной и надежной. О том, как крепить листы профнастила на крышу, читайте в статье.
Составление проекта
Предварительно производится расчет кровли. Для этого складывают площадь всех скатов и делят на площадь листа. Приобретать профнастил стоит с небольшим запасом. Для скатных крыш рекомендуется брать материал с высотой волны не менее 20мм. Дополнительно необходимо приобрести:
| Пленка полиэтиленовая | Толстая, техническая | Гидроизоляция подкровельного пространства |
| Скотч строительный | Широкий | Проклеивание стыков пленки |
| Саморезы | Кровельные с уплотнителями, под цвет профнастила | Установка листов |
Из инструментов понадобятся ножницы по металлу, перфоратор или дрель, приставная лестница, молоток и ручной пистолет для заклепок.
Какой должна быть обрешетка?

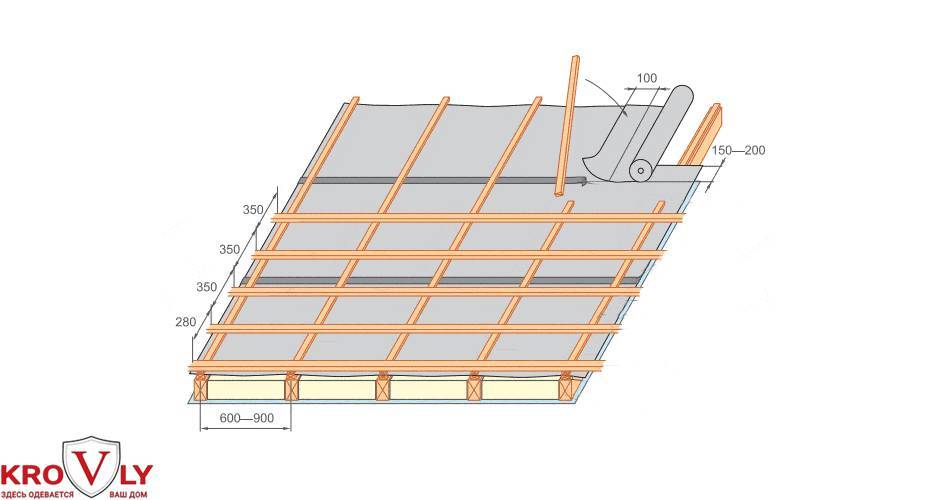

Стропила ставят обычно на расстоянии 0.8 — 1м. При таком раскладе наиболее подходящий для обрешетки материал – доска 30х100мм. Шаг между элементами основы под профлист зависит от его толщины. Так, для материала НС-20 он будет составлять 40-60см при наклоне в 45гр и 50-70см при наклоне в 30гр. Для профнастила НС-35 – 100 и 1200-1300см соответственно, для НС-44 – 900-1500 и 1000-1400. Более подробно, как сделать обрешетку под профнастил читайте здесь.
Совет: Слишком широкую доску для обрешетки брать не стоит. Такой материал под воздействием неблагоприятных факторов легко деформируется и растрескивается.
Подготовка к работе

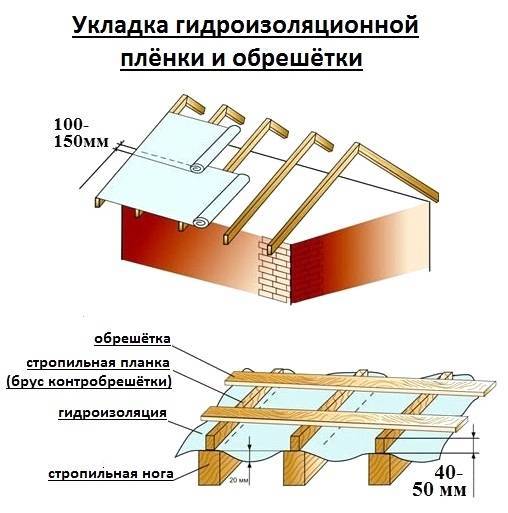

Крепление профнастила выполняется на крышу только с предварительной гидроизоляцией каркаса. Для этого используется полиэтилен. Последний натягивают на стропила немного с провисом горизонтально. Нахлест полос – 10см. Стыки проклеиваются липкой лентой. К стропильным ногам гидроизолятор фиксируется посредством реек толщиной не менее 3см. На них и набивают обрешетку.
Монтировать ее начинают от конька и вниз. Предварительно выполняется разметка шнуром (от крайнего до крайнего стропила). Прибивают доски гвоздями 100 или 150мм.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
Так — же перед установкой профнастила, монтируют карнизную планку (с шагом в 20см).
Монтаж кровли
Итак, давайте посмотрим, как следует крепить лист профнастила на крышу. Работа эта выполняется следующим образом:
- Пачка листов из 5-10 шт. поднимается наверх. Чтобы материал не сползал, рекомендуется прибить под ним временные рейки.
- Монтаж листов начинают снизу от торца. По вертикали нахлест делается в две волны, по горизонтали – на 10-20см.
- Коньковый элемент закрепляется к гребню волны. Между волнами под планку желательно установить уплотнители. Это предотвратит попадание воды во время косого дождя под планку конька.
Важно: Для крепления профнастила можно использовать только саморезы с уплотнителем. Иначе в кровле в последующем проявятся протечки. Состояние шайбы при вкручивании тщательно проверяется
Порядок крепления листов представлен на рисунке:
Состояние шайбы при вкручивании тщательно проверяется. Порядок крепления листов представлен на рисунке:
Основные правила крепления листов
Производится крепление профнастила на крышу с соблюдением таких рекомендаций:
- Затягивают саморезы плотно, но не слишком. По краям от шляпки должно оставаться видимой около 2мм прокладки.
- Сверху и снизу листы фиксируются в каждую волну. Посередине допускается вкручивать крепеж через две.
- Друг с другом листы скрепляются заклепками по волне с шагом в 2.5м.
- Вкручивают саморезы строго перпендикулярно поверхности кровли. При перекосе шайба будет неплотно прилегать к металлу, что чревато протечками.
Что делать категорически нельзя?
Профлист – материал надежный в большой степени благодаря наличию тонкого полимерного покрытия. В процессе укладки нужно стараться его не поцарапать. В поврежденных местах металл начнет очень быстро ржаветь. Ходить по крыше при выполнении монтажных работ следует в мягкой обуви. По той же причине нельзя:
- резать листы болгаркой,
- сваривать их,
- резать профнастил ножницами по металлу в поперечном направлении.
В последнем случае специалисты советуют применять электролобзик. Как видите, особой сложностью вопрос о том, как изготавливается крыша из профнастила, не отличается. Собрать такую кровлю своими руками можно за пару суток.
Видео по теме:
Качественное утепление и особенности утепления гаража из профнастила
Достоинства сборных конструкций в том, что их можно устанавливать практически на любой площадке, даже без устройства ленты фундамента. С одной стороны это хорошо, так как позволяет построить красивый и надежный гараж за один день. Но есть важные нюансы, которые обязательно надо учитывать еще на стадии строительства гаража из этого материала:
через пол и потолок гаража теряется до 50 процентов тепла, поэтому особое внимание нужно уделить устройству утепленного пола;
высокая влажность в металлическом гараже, особенно при внутреннем утеплении, вызывает не только гниль и плесень, но и быструю коррозию металла. Поэтому необходимо устройство хорошей вентиляционной системы (естественной или принудительной);
все щели и зазоры в воротах гаража нужно герметизировать, так как при появлении мостиков холода и смещении точки росы внутрь помещения повышается влажность и потери тепла;
при выборе утеплителя нужно выбирать материал, устойчивый к действию влаги и перепадам температур – это пенопласт или напыляемый пенополиуретан.. Современные сборные гаражи из листов профнастила с утеплителем, который размещен внутри намного удобней, но и стоят дороже
Для утепления такой конструкции достаточно поставить уплотнители на ворота и тщательно герметизировать все движущиеся детали (петли, периметр ворот и места прилегания створок)
Современные сборные гаражи из листов профнастила с утеплителем, который размещен внутри намного удобней, но и стоят дороже. Для утепления такой конструкции достаточно поставить уплотнители на ворота и тщательно герметизировать все движущиеся детали (петли, периметр ворот и места прилегания створок).
Особенности выбора утеплителя
Для теплоизоляции такой конструкции гаража можно выбрать следующие материалы:
пенопласт – недорогой и легкий материал, монтаж которого можно выполнить быстро и просто. Толщину листа пенополистирола выбирают в зависимости от климата региона, для юга достаточно 20 мм толщины, а для северных районов – минимум 40 мм. Материал имеет средний класс пожарной безопасности, поэтому необходима дополнительная финишная защитная отделка – штукатурка, плиты ОСБ.
Важно. Пенопласт чувствителен к высоким температурам, поэтому крышу металлического гаража лучше изолировать минеральной ватой, так же как и стену постройки, которая расположена на южной стороне
минеральная вата – негорючий теплый материал, для утепления листов профнастила лучше выбирать минеральную базальтовую вату в плитах с фольгированным теплоотражающим слоем. Минус минеральной ваты – при намокании она теряет свои изоляционные свойства, поэтому обязательно выполнить качественную гидроизоляцию и устранить все мостики холода.
напыляемый пенополиуретан – создает полностью герметичное прочное изоляционное покрытие, устойчивое к действию влаги, перепадов температур и плесневым грибкам. Единственный минус материала – стоит дорого, но для утепления ворот гаража – это идеальное решение;
подложка для линолеума из полиэтилена с фольгированным покрытием – легкий, прочный и надежный материал для утепления, можно монтировать своими руками на любой универсальный водостойкий клей прямо к стене
Важно не забывать о герметизации стыков, так как влага, которая попадает под слой утеплителя, вызывает коррозию листов профнастила;
астратек – краска утеплитель, лучшее наружное покрытие для стен и ворот гаража, гарантирует надежное утепление. Но для кровли нужно выбирать другой вариант утепления, так как астратек быстро разрушается под действием дождя и снега на крыше
Стоит материал недешево, но гарантирует удобную и быструю теплоизоляцию гаража.
Бюджетный и надежный популярный материал для гаражей из профнастила – пенопласт и минеральная вата. Если правильно выполнить монтаж, соблюдая технологию теплоизоляции, то можно сократить до нуля потери тепла в гараже.
Монтаж кровли из профнастила своими руками
Покрытие крыши профнастилом может произвести даже новичок в строительном деле при соблюдении требований монтажа.
В первую очередь, важно следовать инструкции к материалу, купленному для обустройства кровли. Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия
Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия.

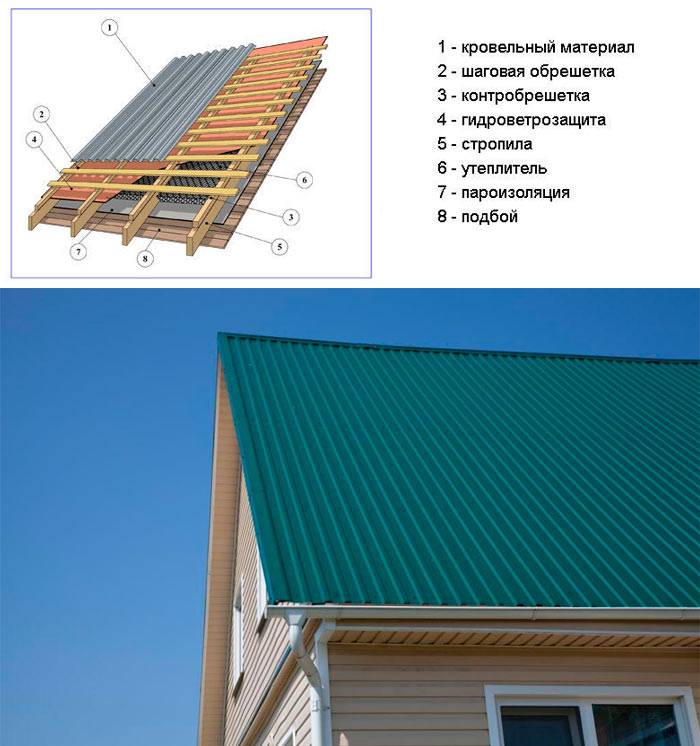

Обязательные этапы подготовки кровли к укладке кровельного профлиста:
- правильная и обязательная укладка гидроизоляционного слоя;
- обустройство вентиляции путем наложения реек на гидроизоляционный слой;
- настил из досок с двух сторон желоба на расстоянии около 60 см под планкой ендовы на обрешетке с нахлестом у досок ендовы в 20 см;
- установка карнизной планки, при этом гидроизоляционный слой должен быть выше.
Технологическая карта
В зависимости от конструкции крыши листы профнастила укладывают:
- при прямоугольной наклонной крыше. Монтаж профнастила на крышу осуществляют от нижних углов кровли. Укладывают несколько (2-3 шт.) листов в первом ряду, закрепив их одним саморезом. Потом монтируют второй ряд — 1-2 листа профнастила. Ряды равняют по карнизу и закрепляют основательно;
- при треугольной форме крыши или трапециевидной кровле листы профнастила крепятся в две стороны от направляющей от края конька перпендикулярно карнизной планке.
Установка доборных элементов
Крепление элементов профнастила следует производить следующем порядке:
- первый лист укладывается в нижнем углу крыши с учетом свеса (при глубине волны до 10 мм длина свеса должна быть не более 100 мм, в остальных случаях длина свеса не должна быть менее 200 мм);
- параллельно карнизу внахлест не более двух волн укладываются следующие листы;
- второй ряд кровельных листов укладывается путем наложения поперечного нахлеста (около 20 см) на нижний ряд. На квадратный метр профнастила требуется от 6 до 8 саморезов.
Далее производится монтаж торцевых и коньковых планок. Монтаж ветровой планки производится со стороны навесной части к коньку. Недостающую длину наращивают путем соединения планок внахлест, а лишнюю — обрезают. Таким образом, одна из волн листа накрывается планкой. Планка прикрепляется саморезами и к доске торца и к листам профнастила. При малой высоте волны листов между кровельным материалом и элементами конька укладывается уплотнитель.
Установка ветровой планки
ОБРАТИТЕ ВНИМАНИЕ!
При монтаже коньковых элементов нахлест должен быть не меньше 10 см. Шаг планок должен соответствовать длине от 30 см.. Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста
При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный
Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста. При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный.
При соблюдении последовательности шагов по установке кровельного профнастила, можно самостоятельно качественно перекрыть крышу профнастилом своими руками.
Виды гофрокартона
Гофрокартон бывает нескольких видов. Есть лист профилированный обыкновенный – оцинкованный, есть цветной – с нанесенным поверх цинкового покрытия слоем полимера. Полимерное покрытие выполняет двойную роль: защищает от внешних воздействий и придает материалу более декоративный вид. Простой оцинкованный гофрокартон используют в качестве кровельного материала в основном во временных постройках, цветной имеет достаточно солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.
По записи
Профнастил изготавливается из листового металла разной толщины. Самые тонкие предназначены для отделки стен, но подходят для кровли с частыми поворотами и небольшими снеговыми нагрузками. Листы этой группы обозначены буквой «С».
Более толстый металл используется для изготовления материала с более высокой несущей способностью. Маркируется буквой «Н» и используется как кровельный материал на участках с повышенной ветровой или снеговой нагрузкой. Есть еще профлист универсальный – он обозначается «НС». Его можно использовать как для стен, так и для крыши (количество снега должно быть средним).

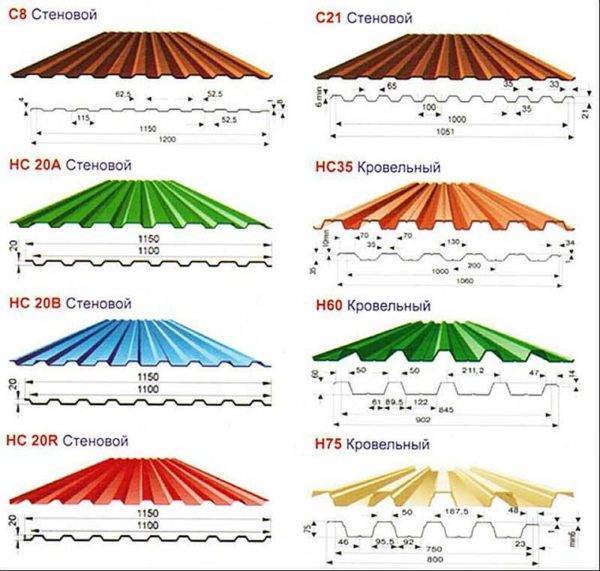

После буквенного обозначения профлиста идут цифры: C8, H35, HC20. Они указывают высоту волны в миллиметрах, которая образуется в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают гофрокартон с высотой волны не менее 20 мм.
Маркировка и размеры профлиста
Форма волны несущего металлического профиля часто бывает более сложной: для увеличения жесткости добавляются дополнительные канавки.
По типу покрытия
При всем внешнем сходстве цена на однотипный профнастил может существенно отличаться. Очень часто дело не в наглости производителя или продавца, а в различных технологиях и материалах, используемых в производстве. Например, защитное покрытие может быть цинком и алюмоцинком. Второй вид защиты появился недавно, оборудование дорогое, но срок службы металла, покрытого алюмоцинком, намного выше.
Кроме того, способ волнообразования влияет на долговечность покрытия. Есть две технологии: холодная прокатка и эмульсия. При холодной прокатке лист просто проталкивается роликами без какой-либо подготовки. Требуется дорогостоящее оборудование, чтобы не повредить ранее нанесенное покрытие. Следовательно, холоднокатаный профилированный лист стоит дороже.
Цветной гофрокартон многослойный
Когда с помощью эмульсии образуется волна, поверхность металла смачивают жидкостью (масло, вода, специальная жидкость), а затем отправляют под ролики. Если после прокатки такой лист не просушить, а отправить в духовку – для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Заранее увидеть этот недостаток невозможно, нужно надеяться, что технология не нарушена. Но профлист, изготовленный по этой технологии, дешевле.
Также есть несколько полимерных покрытий. Они создают пленки разной толщины и плотности, с разными свойствами.
- Полиэстер (глянцевый и матовый). Профлист с полиэфирным покрытием имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики: покрытие пластичное, длительное время не меняет цвет. Матовый полиэстер не имеет бликов на поверхности, выглядит бархатистым. Это достигается другой техникой нанесения и более толстым слоем. Это покрытие наиболее устойчиво к механическим повреждениям.
- Пластизол. Обладает большей устойчивостью к агрессивным средам, но плохо переносит ультрафиолет. Гофрированная кровля, покрытая пластизолем, быстро увянет (два-три года).
- Pural: в полиуретан добавлены полиамид и акрил. Покрытие более однородное, срок хранения без изменения цвета десять лет. Обратной стороной является высокая цена.
- ПВДФ представляет собой смесь поливинилфторида и акрила. Покрытие дорогое, но долго держится даже в агрессивной среде. Этот рубероид можно использовать на море. Еще одно примечательное свойство – способность очищать себя. Минимальный дождь и гофрированная крыша с покрытием PVDF сияет как новенькая.
Различные покрытия обеспечивают разную производительность
В нормальных условиях крыша изготавливается из гофрокартона с полиэфирным покрытием. С точки зрения соотношения цены и качества это оптимально.
О том, как сделать крышу из металлочерепицы, смотрите здесь.
Работа со доборными элементами
А вот теперь переходим к нашим многочисленным доборным элементам. Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием – 2 метра, для оцинкованной кровли – 2,5 метра. Ими завершают сами кровельные работы. Уплотнитель, который традиционно размещают между кровельным материалом и доборными элементами, позволяет им более плотно прилегать к листам, дополнительно препятствуя попаданию влаги под кровлю и позволяя той «дышать».
А вот для оформления коньков, карнизов и других сложных конструкций вам необходимо докупить специальные элементы, которые предлагает тот же производитель, чей кровельный материал вы приобрели:
Крепить доборные элементы нужно теми же кровельными саморезами 4,8, как и основной материал. Разница только в том, что металлокровля крепится саморезами длиной 28-35 мм, а элементы – саморезами длиной 50-60 мм.
Ендова и накладка ендовы
А вот теперь давайте разберемся с таким загадочным названием, как «ендова». Ендова и накладка ендовы – дублирующие друг друга доборные элементы, которые монтируются в местах внутреннего схождению двух разнонаправленных скатов. Крепить ендову нужно под профнастил.
Поэтому, если крыша имеет сложную форму, с внутренними стыками поверхности, тогда берите в качестве доборного элемента ендову и накладку ендовы. Так вы придадите вашей кровле более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от попадания влаги внутрь.
Фартуки для труб
Самый ответственный этап кровли – это вывод труб. Такие трубы состоят из двух условных частей – нижней, которая идет по профилю крыши, и верхней, собственно трубы. И, если сквозной проход трубы приходится на нижнюю часть крыши, над проходом есть смысл установить снегоупор.
Для канализационной вентиляционной системы через крышу проводят не утепленную трубу около 10 см в диаметре, без оголовка. А для радона берут эту же трубу, но уже с оголовком. Помните, что эти трубы подключать к обычным вентиляционным нельзя, т.к. для тех уже используются утепленные элементы по 125 мм диаметром.
Саму трубу можно ставить как до начала монтажа кровли, так и по окончанию. Если вы выбрали второй вариант, тогда в готовой кровле вам нужно будет вырезать отверстие для трубы и на время накрыть его каким-либо материалом. В ходе финишных работ трубные разделки нужно будет сделать из фартуков из оцинкованной стали или более современных материалов по типу Вакафлекса.
Вот хороший мастер-класс, как это сделать:
Слуховое окно
Теперь работаем со слуховым окном. Итак, лист профнастила разрезаем на две части у нижнего конца разжелобка, ставим нижний лист, затем донную планку разжелобка, и только затем – верхний кровельный лист.
Снегодержатель
Снегодержатель монтируют в те местах, где есть риск скатывания снега. У профнастила обычно это второй линия на расстоянии 30-40 см от карниза. Для монтажа используйте саморезы 4,8х50 через 1-2 волны профиля.
Наружный и внутренний угол
Если скат меняет свое направление, то применяются дополнительно такие завершающие доборные элементы, как внутренний и наружный угол и переход. Их главная задача – создать максимальную герметичность и придает стыку листов эстетический вид.
Установка торцевых планок
Торцевая планка у большинства листов 2 м, самой нижней начинается монтаж с нахлестом 5-10 см. При правильной установке будет перекрываться хотя бы одна волна профлиста. С шагом до 1 метра происходит крепление саморезами.
Крепление коньковой планки с нахлестом 10 см происходит при помощи гладких элементов, они должны идти в комплекте. Желательно, установить слой воздухопроницаемого уплотнителя между профнастилом, крепеж происходит с шагом 30 см кровельными саморезами.
Установка планки примыкания
С нахлестом 20 см укладывают планку примыкания, крепление происходит саморезами с шагом 40 см. С помощью конькового уплотнителя герметизируют соединения торцов стены и крыши, это поможет избежать попадания в щели влаги.
Общие сведения
Достоинства и недостатки
Приобретение профилированного листа будет относительно недорогим, он не будет требовать дополнительной обработки (грунтования, окрашивания и шлифования). Возведение этого гаража дает возможность уменьшать расходы на основание за счет экономии на бетоне или его компонентов, если вы планируете делать бетон собственноручно. Профилированные листы не горючие, гибкие, простые в изготовлении, а также обладают длительным сроком эксплуатации до 40 лет и красивый внешний вид. Минус листа в том, что его достаточно просто повредить механическим путем, а это способно вызывать процессы коррозии, а еще гараж из этого материала ненадежно защищен от попадания злоумышленников внутрь. Металл обладает прекрасной тепловой проводимостью, профилированные листы быстро нагреваются и остывают, что может вызвать дискомфорт при нахождении в помещении, но такой минус можно исключать посредством утепления гаража.
Подготовительный этап
Выстраивание гаража в загородном доме или на даче требуется начать с определения его местоположения. Оно должно быть удобным для того, чтобы въехать, находиться неподалеку от дома, не ближе, чем на 1 метр, от участка соседей, за 6 метров от остальных построек, за 5 метров от красной линии (подземных и земных инженерных сетей) и за 3 метра от водоема искусственного происхождения (если есть). Возведение начинается с подготовки участка под основание, и он должен быть как можно ровнее. Когда участок выбран, требуется определиться с габаритами и гаражной конструкции, сделав его чертеж. Конкретно от этого и может зависеть тип фундамента. Для начала требуется измерить участок, а после решить, для какого числа машин вы желаете применять гараж, и что именно в нем будет помимо авто. Не забывайте предусматривать площадь для стеллажей, на которых можно хранить инструменты, сменный комплект резины и запчасти с дисками. Оптимальная гаражная высота – 2.5 метра, а ширина равна размеру авто с прибавлением 1 метра, а еще рассчитать и длину гаража.
Если места хватает, что добавляйте еще по 1 метру, потому что спустя время вы сможете поменять машину, купить большие инструменты и оборудование
Для 2 автомобилей длину гаража важно рассчитать по самой большой машине, а между ними планируйте расстояние хотя бы в 0.8 метров. Если ширина участка не дает возможность поставить машины рядом, потребуется сделать гараж длиннее с расчетом на пару авто, правда, это не очень удобно
Основание
Покрыть гараж профнастилом своими руками несложно, а еще можно предусмотреть все нюансы, можно провести разметку участка под основание, начиная процесс с работ земельного характера. Такой тип гаража является нетяжелым даже с утеплением. На заранее выровненной площадке делают углубления на 0.2-0.3 метра в зависимости от основания:
- Ленточное основание с шириной 0.3 метра располагают по всему гаражному периметру.
- Плита монолитного типа, которая будет играть роль пола в гараже, и соответствует его размеру.
- Для стоек вертикального типа каркаса делают глубину до 0.6 метров и ширина 0.3*0.3 метра.
- Для смотровой ямы, погреба или двух секций одновременно (если вы планируете их сделать) не забывайте учитывать глубину пролегания вод грунтового типа.
После проведения земляных работ можно произвести расчеты требуемых материалов для создания основания – щебенка, песок, материал для опалубки, проволока, арматура, бетон или его составляющие (цемент марки М400 или М500, щебенка и песок). Стойки с распорками, которые к ним приварены, которые обработаны в нижней части от коррозии, монтируются в подготовленные для них места вертикально, засыпают камнями или крупнофракционным щебнем. В остальные углубления основания засыпьте песок, после щебенку, утрамбуйте, и можно добавить воды для того, чтобы уплотнять песок. Опалубку высотой 0.2 метра делают из досок или остального материала и закрепляют брусками. Чтобы предотвращать процессы коррозии металла, в опалубку на кирпичи укладывают 1-1.2 см арматуры, которая связана между собой проволокой из стали или сваренной на расстоянии в 0.2 метра. Фундамент заливают бетоном М400, его можно приобрести в готовом виде (это ускоряет и облегчает работу).
Выполнить работы на основании можно после полного отвердевания бетона, которое займет от 5 до 30 дней (все зависит от погодных условий). Создание погреба или смотровой ямы нужно начать с того, что дно засыпают песком, прокладывают гидроизоляцию, делают стены из красного обожжённого кирпича (бетона) в по предпочтениям. Если вы будете хранить картофель в погребе, полы лучше не бетонировать, так как это ухудшить сохранность. Края ямы оформляем уголком, делаем не просто герметичными, но и утепленными для погреба.
