Принцип работы газовыхз котлов и их особенности

Технические характеристики, основные отличия

На рынке доступно множество моделей отопительных установок, которые различаются рядом важных технических параметров.

Мощность

Важнейший критерий, на основе которого выбирается модель отопительного оборудования. При расчете этого параметра учитываются следующие факторы:

  • площадь помещения;
  • площадь дверей и окон;
  • теплоизоляционные характеристики стен, крыши и пола;
  • наличие чердака и подвала;
  • климатические условия.

Мощность является важным критерием для выбора газового двухконтурного котла.

В общем случае на обеспечение обогрева 10 кв. м площади должно приходиться не менее 1 кВт мощности агрегата.

Горелка может зажигаться:

  • вручную — спичками или зажигалкой;
  • с помощью пьезоэлемента;
  • системой электроподжига.

Варианты тяги

Для удаления дымовых газов используется естественная или принудительная тяга. Котлы первого типа отличаются упрощенной конструкцией. Выброс продуктов сгорания осуществляется через вертикальный дымоход. Эффективность работы зависит от стабильности давления газообразного топлива. При перебоях с подачей газа возрастает риск износа горелки, увеличивается расход топлива.

Котлы с принудительной тягой оснащены вентилятором, который используется для удаления дымовых газов. Недостатки — повышенный шум, зависимость от бесперебойности подачи электроэнергии. Преимущества — высокая эффективность, легкость монтажа, не нужен вертикальный дымоход.

Тяга бывает естественная и принудительная.

Материал изготовления

Внешний корпус большинства моделей газового оборудования выполнен из стали. Для части элементов, защищенных от воздействия высокой температуры, может применяться термостойкий пластик.

При изготовлении теплообменников используются следующие материалы:

  • чугун — отличается коррозионной стойкостью, долго сохраняет тепло, но хрупок и имеет большой вес;
  • сталь — материал имеет небольшую плотность, высокую механическую прочность, способен переносить перепады температуры, но склонен к коррозии;
  • медь ­- выделяется лучшими теплопроводными характеристиками, устойчива к коррозии, отличается высокой стоимостью.

Автоматика

Газовый котел — сложное устройство, работой которого управляет автоматика. Для обеспечения безопасной и надежной работы установки осуществляется постоянный контроль за следующими параметрами:

  • давление газообразного топлива;
  • наличие пламени в горелке;
  • наличие тяги.

Газовым котлом управляет автоматика.

Автоматика блокирует работу котла при нарушении любого из этих параметров. Многие установки имеют расширенный функционал и возможности управления:

  1. Режим постциркуляции, позволяющий продлить срок службы оборудования. Для этого циркуляционный насос после отключения горелки некоторое время продолжает работать, чтобы избежать локальных перегревов в контуре.
  2. Поддержание заданной температуры. Технология позволяет повысить эффективность работы оборудования и уменьшить расход топлива. При этом может контролироваться температура воздуха в помещении или же температура жидкости в отопительном контуре.
  3. Режим антизаморозки, позволяющий уменьшить потребление газа. Если агрегат используется на даче или загородном доме, который посещается редко, можно установить экономичный режим. Он будет поддерживать температуру в контуре +5°C.
  4. Летний режим отопления. В теплое время года агрегат не работает на отопление. Чтобы избежать застоя и выпадения солей жесткости, аппарат периодически будет включать на некоторое время циркуляцию теплоносителя.

Насос

Насос в газовом котле

Служит для предания движения теплоносителю. Это устройство заставляет циркулировать отопительную жидкость от нагретого первичного теплообменника в радиаторы, нагревать их и двигаться обратно для нагрева. Насос, как правило, имеет несколько скоростей и настраивается сервисным инженером, исходя из размеров вашей системы отопления.

Слишком высокая скорость насоса может создать дополнительный шум и снизить КПД котла. А слишком малая – приведет к неравномерному нагреву радиаторов

Поэтому для правильной настройки очень важно обращаться к квалифицированным инженерам сервисных служб

Преимущества двухконтурных устройств

Выбор в пользу этого типа отопительного оборудования принесет вам множество выгод. Прежде всего необходимо отметить возможность сэкономить на покупке оборудования для обеспечения горячего водоснабжения. Кроме того, оба контура могут работать независимо друг от друга, то есть если один из них выйдет из строя, второй не пострадает. При этом замена контура в двухконтурном котле обходится не так дорого, как починка отдельных приборов, используемых для нагрева воды и обогрева помещения.

Подобные приборы очень удобны в эксплуатации и экономичны, так как работают от самого дешевого на сегодня вида топлива. Такой аппарат значительно компактней, чем два отдельных прибора.

Таким образом, двухконтурный газовый котел работает по довольно простой схеме. Особая конструкция позволяет решить сразу две задачи, очень важные для обеспечения комфортного быта: тепло в доме и постоянный доступ к горячей воде.

Источники опасности в ходе эксплуатации котла

При обслуживания и  выполнении ремонтных работ на котлоагрегате и вспомогательном оборудовании с нарушением правил,  обслуживающий персонал может быть подвержен ожогам, поражению электротоком и смертельным травмам при взрыве котла.
Источники опасности:

  • Газовое топливо;
  • давление среды;
  • температура среды;
  • загазованность;
  • электричество.

К газоопасным относят работы, которые выполняются в загазованной среде, с возможным выходом топлива из газового оборудования:

  • При вводе котла в эксплуатацию;
  • ревизия и ремонт газопроводов и арматуры;
  • осмотр и проветривание колодцев.

Газоопасные работы выполняются аттестованными специалистами под надзором ИТР, с оформлением нарядов установленного образца. При работе котла самым опасным фактором является затухание или отрыв факела на горелке, из-за чего топливо может поступать в помещение.

Причины отрыва факела:

  • Низкое давление среды в газопроводе;
  • недостаточная тяга в газовоздушном тракте котла;
  • отсутствие напряжения в электросети;
  • нерабочий пьезорозжиг.

При возникновении любой из этих ситуаций немедленно перекрывается подача газа к горелочному устройству, и проводится вентиляция помещения.
Еще одна опасность в жизнедеятельности человека — утечка продуктов сгорания в помещении или загазованность угарным газом. Она может произойти в случае отсутствия тяги в газовоздушном тракте котла, проверка которой входит в обязательный перечень работ по контролю за безопасным состоянием агрегата.

Согласно действующим строительным нормам для безопасности газовых котлов в помещении необходима установка газоанализатора, который будет сигнализировать об утечке уходящих газов. Сигнализация должна быть с вязана с работой газового клапана-отсекателя, который отключит подачу газа в аварийной ситуации.

При выполнении работ по обслуживанию газового котла необходимо выполнять правила по технике безопасности:

  1. Не включать котел в работу при неисправном пьезорозжиге, манометре и датчиках автоматики безопасности.
  2. Не выполнять ремонтные работы на котле, трубопроводах и другом вспомогательном оборудовании, находящемся под давлением среды и электрическим напряжением.
  3. Проводить периодический осмотр работоспособности котла: качества горения, контроль давления и температурой среды.
  4. При появлении даже незначительного запаха газа в помещении, где установлен ГК или находится газовое оборудование, требуется немедленно закрыть газовый вентиль перед котлом и сообщить аварийной службе.
  5. Датчик тяги должен быть установлен и настроен на работу котла специалистами сервисного центра.
  6. Запрещено размещать в одном помещении с газовым оборудованием легковоспламеняющиеся и взрывоопасные вещества.
  7. Выполнять подпитку остановленного котла в аварийной ситуации, только после его полного охлаждения.

При ремонте газовых котлов необходимо выполнять правила техники безопасности

Газовый котел: принцип работы

Принцип работы газовых котлов, в независимости от их разновидности, практически одинаковый, и как считают специалисты, довольно-таки прост. С помощью датчиков автоматики и терморегуляторов, контроллерами управления фиксируется установленная оптимальная температура, анализируют потребность в тепле, после чего открывают запорную газовую арматуру, с помощью газ подается к горелке.

Котлы, работающие по данному принципу, являются одноконтурными. Для того, чтобы в доме, где нет централизованного горячего водоснабжения горячая вода все же была, нужно дополнительно приобретать или бойлер, или газовую колонку. Но некоторые поступают проще – приобретают двухконтурный котел на газе, предназначение которого в обеспечении дома не только теплом, но и горячим водоснабжением. Однако, следует понимать, что несмотря на то, что в данном типе котлов имеется контур для подогрева воды, конструкция не сможет работать сразу в двух направлениях. Для небольшого среднестатистического жилого объекта с небольшой площадью и не большим количеством жителей, это будет не сильно заметно.

Существует два вида двухконтурных котлов:

  • С дополнительно встроенным бойлером;
  • Проточный.

Второй вид двухконтурного котла хорошо подходит для тех помещений, где не расходуется больше 15 литров горячей воды за раз. Первый же тип котлов применяют в основном там, где горячим водоснабжением пользуются в более крупных объемах. При выборе типа устройства исходить нужно из общей площади помещения и количества жильцов в доме.

Принцип действия газовых котлов

Все существующие модели можно разделить на две основные группы:

Конвекционные котлы обладают более простой конструкцией и невысокой стоимостью. Встретить такие модели можно повсеместно. Нагрев теплоносителя происходит исключительно за счет воздействия открытого пламени горелки. При этом большая часть тепловой энергии передается на теплообменник, но некоторая (иногда достаточно значительная) ее часть теряется вместе с отводимыми продуктами сгорания газа. Самый главный недостаток, не используется скрытая энергия водяных паров, входящих в состав удаляемого дыма.

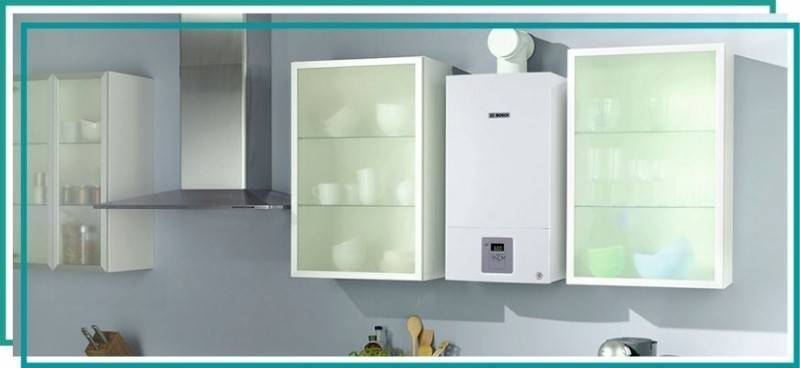

Конвекционный котел Gaz 6000 W

К преимуществам таких моделей стоит отнести достаточно простую конструкцию, возможность отведения продуктов сгорания за счет естественной тяги (при наличии соответствующих требованиям дымоходов).

Вторая группа — это конвекционные газовые котлы. Их особенность заключается в следующем — конвекционное оборудование не может использовать энергию удаляемого с дымом водяного пара. Именно этот недостаток и позволяет устранить конденсационная схема газового котла.

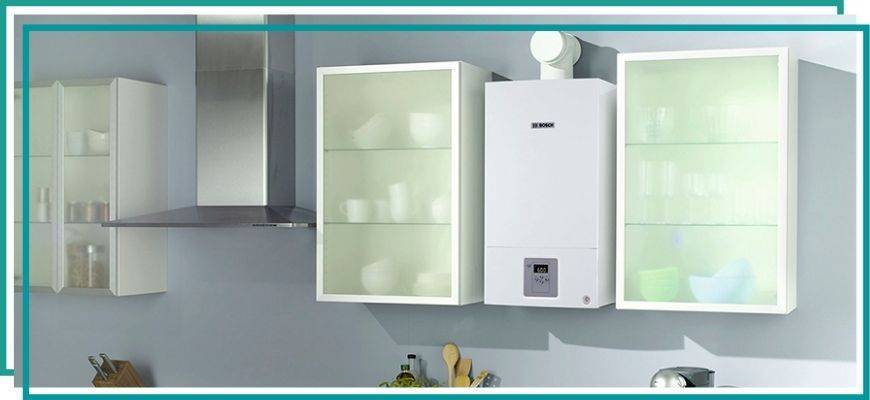

Газовый котел Bosch Gaz 3000 W ZW 24-2KE

Суть работы таких устройств — продукты горения, имеющие достаточно высокую температуру, проходят через специальный теплообменник, в который поступает вода из обратки системы отопления. При условии, что температура такого теплоносителя ниже точки росы для воды (около 40 градусов), на внешних стенках теплообменника начинает конденсироваться пар. При этом высвобождается достаточно большое количество тепловой энергии (энергия конденсации), которая и обеспечивает предварительный нагрев теплоносителя.

Но существуют и некоторые негативные моменты, характеризующие конденсационную технику:

Для работы в конденсационном режиме необходимо обеспечить температуру обратки не более 30-35 градусов. Поэтому такие агрегаты в основном применяются для низкотемпературных (не более 50 градусов) систем отопления. Так же котлы данного типа можно использовать в системах с большой теплоотдачей, например, в системах теплого водяного пола. Достаточно хорошо зарекомендовали себя котлы, в которых конденсационный теплообменник используется для обеспечения горячего водоснабжения.

Техническое обслуживание и настройку оптимального режима работы котла может выполнить только грамотный специалист. В регионах, мастеров, способных разобраться в конденсационных котлах, не слишком много. Поэтому обслуживание устройства может обойтись достаточно дорого.

Кроме того, сама стоимость оборудования данного класса высока, отнести такую технику к бюджетному варианту не удастся даже при большом желании.

Но разве стоит отказываться из-за таких недостатков от возможности сэкономить более 30% энергоносителя. Именно такая экономия и небольшой срок окупаемости конденсационных котлов и делает их приобретение целесообразным с экономической точки зрения.

Котлы с открытой и закрытой камерой сгорания

Такие котлы существенно различаются своими техническими возможностями, при этом условия их применения так же отличаются.

Атмосферные котлы оснащены камерой сгорания открытого типа. Воздух, необходимый для сгорания газа поступает в камеру непосредственно из помещения. Поэтому при выборе таких котлов необходимо строго контролировать соблюдение нормативных требований воздухообмена в помещении. В комнате должна действовать эффективная система вентиляции, кроме того, отвод продуктов горения в режиме естественной тяги возможен только при устройстве высоких дымоходов (отвод дыма выше уровня кровли здания).

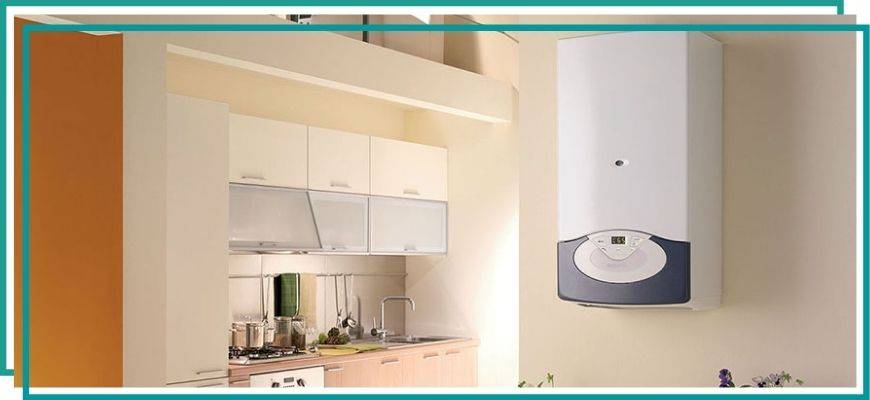

Настенный газовый котел Logamax U054-24K атмосферный двухконтурный

К достоинствам таких котлов относят достаточно приемлемую стоимость, простоту конструкции. Но стоит учитывать то, что КПД таких агрегатов чаще всего не слишком высок (по сравнению с более совершенными моделями).

Турбированный настенный двухконтурный котел оснащается камерой сгорания закрытого типа. Такие агрегаты подключаются в основном к коаксиальным дымоходам, обеспечивающим не только отвод продуктов горения, но и подачу свежего воздуха в камеру сгорания с улицы. Для этого в конструкцию котла встраивается электровентилятор небольшой мощности.

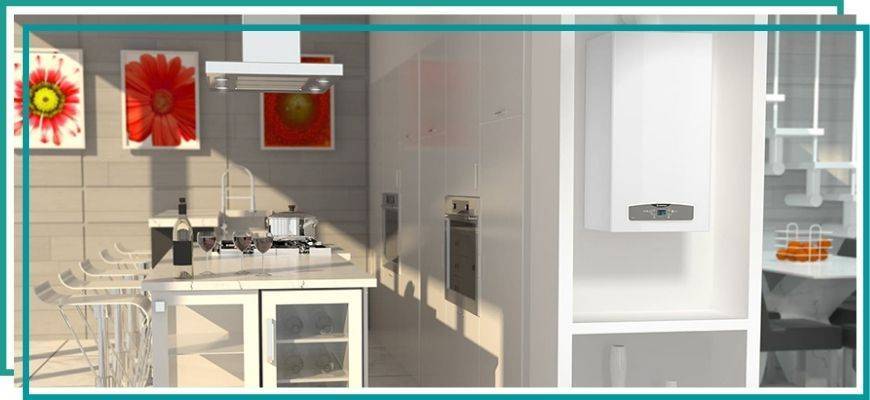

Газовый котел FERROLI DOMIproject F24 настенный двухконтурный турбированный

Основное преимущество турбированного котла заключается в повышенной производительности, при этом КПД устройства достигает 90-95%. Благодаря этому появляется возможность сократить расход топлива. Но стоит учитывать то, что стоимость таких котлов достаточно высока.

Принцип работы газового котла отопления

Алгоритм работы котла состоит из цепи последовательных этапов:

  1. Готовность котла к работе – система заполнена теплоносителем, подан природный газ, подключено электричество (для энергозависимых моделей);
  2. При отсутствии давления газа, напряжения электрической сети и отсутствии протока автоматика котла не даст разрешение на пуск;
  3. При выполнении условий готовности по сигналу блока управления открывается газовый клапан, подается газ на горелку;
  4. При подаче газа производится розжиг пламени электрическим устройством или пьезоэлементом;
  5. На панели управления котла задается требуемая температура теплоносителя на выходе с котлоагрегата;
  6. В процессе горения пламя нагревает теплообменник, по которому циркулирует теплоноситель;
  7. При достижении заданной температуры закрывается газовый клапан, прекращается процесс горения;
  8. При снижении температуры теплоносителя датчик температуры дает команду на повторное включение котла;
  9. Набор действий повторяется в циклическом режиме.

Данный принцип работы верен для котла с полным набором встроенного оборудования и наличием качественного блока автоматики. Алгоритм работы немного видоизменяется в зависимости от вида котла.

Классификация бытовых отопительных котлов

  Прямое назначение бытовых котлов — обогрев небольших помещений: индивидуальных домов, дач, коттеджей или даже просто квартир. В качестве дополнительной услуги — получение горячей воды для хозяйственных нужд.

  Все бытовые котлы являются водогрейными, низкотемпературными (температура меньше 100 °С) и относятся к классу котлов малой мощности (теплопроизводительность от 4 кВт до 65 кВт).

  Бытовые котлы используются везде, где нет по близости сети центрального отопления или подключение к ней слишком дорого. В связи с большим спросом на бытовые отопительные котлы, существует и большое предложение. По этому, производством котлов этого класса занимается значительное число крупных фирм. Отсюда и большое количество марок и модификаций бытовых котлов.

  Однако все эти марки и модификации можно разделить по ряду параметров, определяющих эффективность использования котлов в различных обстоятельствах.

  Основные параметры, по которым классифицируются бытовые отопительные котлы:

   — по типу применяемого топлива.

   — по материалу теплообменника,

   — по способу установки,

   — возможность получение горячей воды для хозяйственных нужд,

Возможность получение горячей воды

  В зависимости от способа подогрева горячей воды в отопительном оборудовании котлы разделяются на одноконтурные и двухконтурные. Как правило, такое деление в первую очередь относится к газовым котлам отопления.

  Одноконтурные котлы предназначены только для обогрева помещений и не располагают системой, обеспечивающей горячее водоснабжение дома. Правда, с подключением водяного теплообменника выносного бойлера и они могут выполнять функцию нагрева воды. Такой вид котельного оборудования дешевле двухконтурных аналогов и используется в небольших частных домах.

  Двухконтурные котлы выполняют две функции: обогрев дома и нагрев воды. Такое название гкотлы получили потому, что в их конструкции имеется два контура: один отвечает за отопление, второй – за нагрев проточной воды.

  Наибольшее распространение получили газовые двухконтурные котлы, которые работают на природном или сжиженном газе. Обычно они обладают мощностью от 20 до 30 кВт, при этом обеспечивая дом около 10-14 лирами воды.

  Для увеличения количество горячей воды, котел можно оборудовать бойлером.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

  • возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
  • наличие свободного пространства площадью 1 кв.м. перед устройством;
  • обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
  • обустройство дымоходом, расположенным выше кровли;
  • утепление дымоходного канала теплоизоляционным материалом;
  • наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Схема обвязки

Под данным термином понимается комплекс труб и оборудования. С его помощью теплоноситель подается к радиаторам.

Существует 3 основных схемы обвязки одноконтурных котлов:

  1. С естественной циркуляцией теплоносителя. Такая система не зависит от подачи электричества. Для безопасности рекомендуется устанавливать расширительный бак и устройство сброса воды. Последнее необходимо для слива теплоносителя из отопительных труб. Естественная циркуляция обеспечивается установкой расширительного бака в верхней части системы отопления, а газового котла — в нижней. Для создания необходимого напора воды используются трубы Ø от 32 мм.
  2. С принудительной циркуляцией. Наиболее распространенная схема обвязки. Для обеспечения движения теплоносителя по системе отопления в конструкцию включается циркуляционный насос. Для его функционирования необходимо электричество.
  3. С бойлером косвенного нагрева. Для организации горячего водоснабжения одноконтурный котел соединяется с бойлером. Этот агрегат содержит собственный теплообменник, выполняющий работу второго контура.

Качество обвязки может гарантировать только специалист, поэтому не рекомендуется заниматься монтажом самостоятельно.

Настенные газовые котлы

Отличаются указанные разновидности от напольных вариаций тем, что энергозависимы, контроль осуществляется посредством автоматики. Внутренняя часть агрегатов оснащается насосом циркуляционного типа, расширительным бачком, буферным резервуаром.

Внимание! В конструкции предусмотрены различные функциональные элементы, обеспечивающие эффективную и экономичную работу оборудования. Настенные газовые котлы 12 кВт можно монтировать в помещениях благодаря компактности и закрытой камере нагрева. Недостатки:

Недостатки:

  • необходимость в постоянном подключении к электрической сети;
  • чувствительность к перепадам и нестабильности напряжения;
  • сложности в обслуживании и ремонте.

Baxi Luna Platinum+ 1.12 GA

Газовый настенный котел 12 кВт оснащается одним контуром, пригоден только для отопления. Максимальная площадь обогрева составляет 90 кв. м, тип работы – конденсационный. В закрытом отсеке сгорания размещена турбина, температура хладагента – 80°С, КПД – до 108%.

Прочие характеристики:

  • давление по номиналу – 80 бар;
  • расширительный бачок в объеме – 8 л;
  • тип рабочей камеры – закрытый;
  • защита от перепадов давления, перегрева, отсутствия тяги;
  • размеры – 345/450/763 мм;
  • вес – 34,5 кг.

Vaillant VU 122/5-5 Turbotec Plus

В газовом котле 12 кВт продукты горения принудительно удаляются из рабочей камеры, что позволяет эксплуатировать приспособление в жилых домах. Для горячего водоснабжения агрегат не предназначен, отличается экономичностью. При температуре нагрева теплоносителя до 85°С площадь отапливаемой комнаты составляет 120 кв. м.

Одноконтурная модификация агрегирует с коаксиальным дымоходом. Среди преимуществ – алмазное напыление на насосном валу, повышенный период службы, ЖК-монитор, удобная панель управления.

Параметры:

  • разновидность теплообменника – раздельный;
  • материал – медь;
  • рабочий отсек – закрытый;
  • КПД – до 91%;
  • наличие расширительного резервуара и встроенной системы безопасности.

Buderus Logamax U072-12K

Котел газовый настенного типа представляет собой мощное отопительное оборудование, способное функционировать в качестве водонагревателя. Компактные размеры и рабочие параметры позволяют использовать прибор в жилых и производственных помещениях

Модификация оснащается раздельным теплообменником, что важно при повышенной жесткости воды

На заметку! Аппарат способен обогреть до 120 «квадратов», отличается надежностью и качественными параметрами, подтвержденными двухлетней гарантией от производителя.

Характеристики:

  • топливо – природный/сжиженный газ;
  • рабочий отсек – закрытого типа;
  • теплообменник (первичный/вторичный) – медь/нержавейка;
  • наличие внедренной группы безопасности и циркуляционного насоса;
  • размеры – 299/400/700 мм;
  • масса – 20 кг.

Bosch WBN6000-12C RN S5700

Котел на газу 12 кВт предназначен для снабжения горячей водой и обогрева помещений различного назначения площадью до 120 кв. м. Модель устойчива к перепадам жидкости, топлива, сетевого напряжения. Тепловой обменник из меди надежен, совмещен с регулируемой системой удаления дыма. Повышенная экологическая безопасность делает котел незаменимым для дома. Агрегат функционирует в летнем и зимнем режимах, крепится на стену, что требует участия специалистов.

Характеристики:

  • камера сгорания – закрытой разновидности;
  • термический режим в контуре отопления – до 82°С;
  • бак расширительный в объеме – 8 л;
  • КПД – более 93%.

Navien ACE-13AN

Оборудование имеет эффективную защиту от замерзания. При снижении температуры до критического уровня циркуляционный насос запускается автоматически, гарантируя стабильное перемещение хладагента в системе.

Важно! Дополнительно включается горелка, поддерживающая нормальную температуру теплоносителя. Параметры:. Параметры:

Параметры:

  • габариты – 340/430/720 мм;
  • вес – 26 кг;
  • расход топлива – 1,3 м³/час;
  • площадь отопления – до 130 кв. м;
  • диаметр трубы – 130 мм.

При выборе настенного или напольного газового котла 12 кВт следует учитывать ряд факторов. Среди них – предназначение, размер помещения, производительность. Не менее важные параметры – зависимость от электроэнергии и эксплуатационный период.

Принцип работы котла и его устройство

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

  1. Газовая горелка.
  2. Циркуляционный насос.
  3. Трехходовой клапан.
  4. Контур ГВС, пластинчатый теплообменник.
  5. Теплообменник контура отопления.
  • D — вход (обратка) отопительной системы для нагрева;
  • A — подача готового теплоносителя для отопительных приборов;
  • C — вход холодной воды из магистрали;
  • B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
