Способы использования индикаторной отвертки со светодиодом

Способы применения

Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».

Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.

Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.

Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.

Рабочее состояние удлинителя проверяется следующим образом:

  • прибор отключают от электротехники и сети;
  • вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
  • зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
  • при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.

Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.

Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.

Принцип действия и виды индикаторов

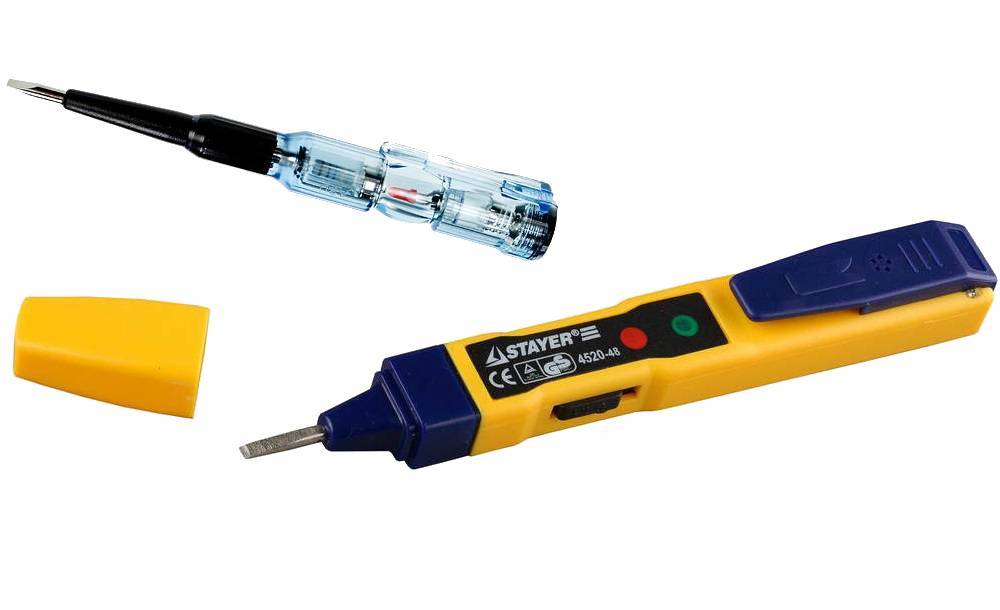

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.

Простая индикаторная отвертка

Устройство обычного пробника в виде отвертки довольно простое:

  • Жало выступает в роли проводника;
  • К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
  • Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
  • Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.

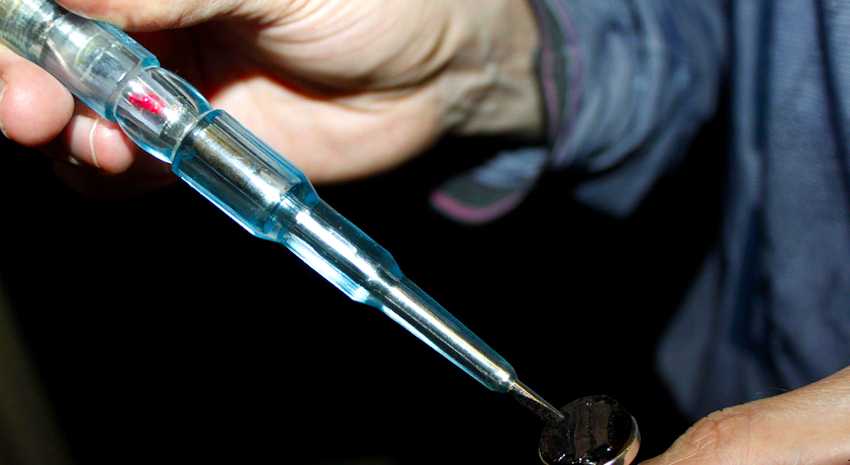

Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:

  • Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
  • При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.

Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке

После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность

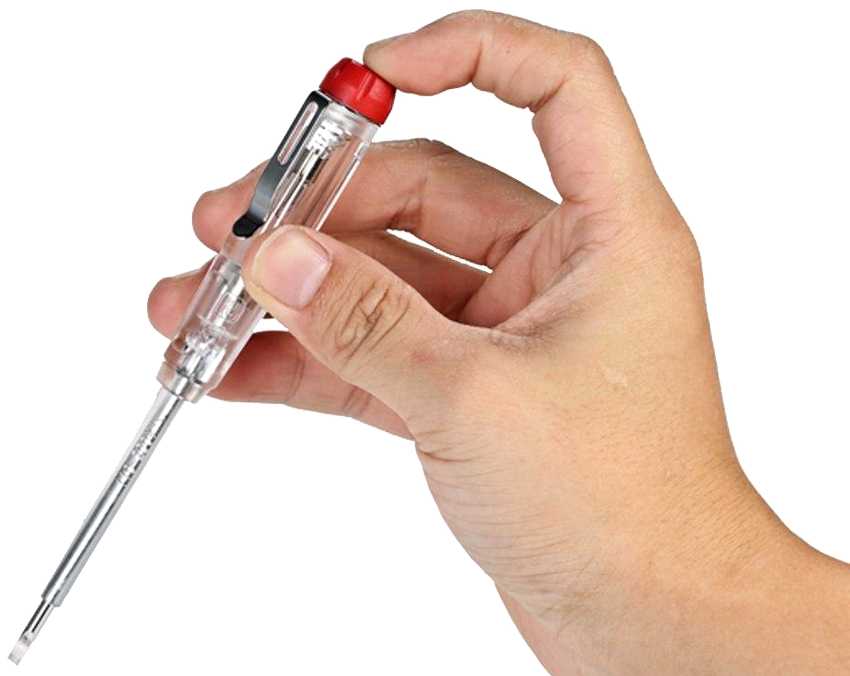

Отвертка с батарейкой

Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:

  • Найти фазу и ноль в проводах под напряжением;
  • Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
  • Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.

Универсальный пробник

Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

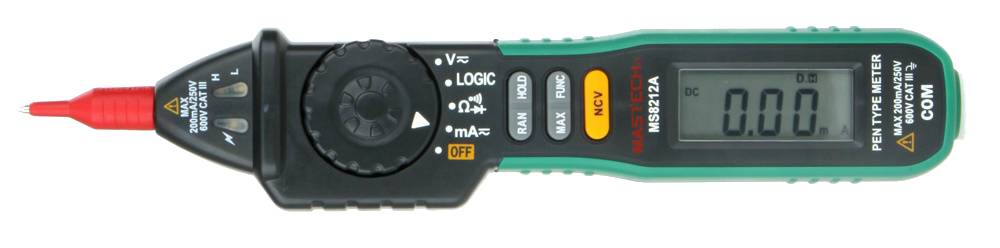

Универсальный тестер производства MASTECH

  • Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
  • В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
  • Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.

Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.

Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.

Всегда ли запаздывание – это плохо?

Кое-кто причисляет запаздывание к преимуществам, что еще раз подтверждает теорию субъективности восприятия рынка. Это тоже достаточно легко объяснить. Дело в том, что запаздывание позволяет отфильтровать резкие ценовые всплески или флетовое движение. То есть, большой период позволяет лучше осмыслить участок истории и принять более правильное торговое решение.

И все же половина решения – это правильно поставленная задача. Не всегда корректно ждать от индикатора только получения сигнала без запаздываний и с максимально возможной точностью. Дело в том, что восприятие рынка очень субъективно. Когда в один трейдер видит хорошую возможность для покупки, другой в том же месте откроет позицию на продажу, и будет вполне доволен результатом.

Это можно хорошо проиллюстрировать с помощью индикатора скользящей средней. Вариантов исполнения этого фильтра десятки, а то и сотни, тем не менее, популярность трейдеров заслужили всего несколько видов. Давайте попробуем на примере скользящей определить характеристики запаздывающего и не запаздывающего индикаторов. В качестве фитнесс-функции будем считать время реакции на изменение тренда.

Что можно делать с помощью индикаторной отвертки

Проверка фазы и нуля

Проверка фазы проводится без прикосновения к контакту на корпусе. Прикасаемся отверткой к контакту в розетке и все.

Если светодиод загорелся — это фаза.

Светодиод не горит — можете коснуться контакта на ручке. Загорелся светодиод — это «ноль».

Не загорелся — провод в обрыве. Т.е. плюс этой индикаторной отвертки в том, что можно не только определить наличие «нуля», но и определить целостность провода.

Все остальные измерения проводятся с касанием верхнего контакта на ручке отвертки. Коснувшись контакта, вы становитесь участком цепи. Человеческое тело «работает» как емкость, пропуская через себя микротоки.

Проверка целостности провода

Берем одной рукой за оголенный проводник провода, к другому прикладываем щуп отвертки и касаемся контакта на рукоятке. Горит светодиод — провод цел. Не горит — провод в обрыве.

Проверка целостности ТЭНа

Чтобы проверить целостность нагревательной спирали ТЭНа, касаемся пальцами одного из контактов ТЭНа, ко второму контакту прикладываем щуп и нажимаем на верхний контакт отвертки. Если спираль цела, загорается светодиод. Если не горит, спираль ТЭНа перегорела.

Проверка диодов, предохранителей, ламп накаливания

Также с помощью индикаторной отвертки можно проверить и предохранитель, лампочки накаливания, резисторы, емкости, диоды, светодиоды. В случае с исправными диодами светиться отвертка будет только в «одну сторону». Также и со светодиодом.

Наличие напряжения на изолированном проводе

Есть еще одна интересная функция у контактной индикаторной отвертки — она может определить наличие напряжения на изолированном проводнике. Для этого к проводнику надо прижать контакт на рукоятке и вести так вдоль провода. Если в проводе есть напряжение диод в отвертке будет светиться, если напряжения нет- диод светиться не будет.

Поиск места обрыва провода

Эта же функция позволяет найти место обрыва провода: в месте обрыва светодиод перестает гореть. Как найти место обрыва. Находим фазу в розетке. Далее определяем, какой из проводов оборван и его подсоединяем к фазе розетки. Далее ведем индикаторной отверткой вдоль провода – диод светиться постоянным светом, в месте обрыва диод перестает светиться – здесь и находиться место обрыва. Но в стене обрыв провода определить можно только с помощью специальных приборов.

Поиск скрытой проводки

Еще одна полезная функция: эта индикаторная отвертка позволяет найти скрытую проводку. Для этого водим обратной стороной отвертки по стене там, где предполагаем найти провода. Провода мы увидим только в том случае, если они будут под напряжением. И на глубине не более 1,5 см. У кого проводка в стене залегает глубоко — можно к жалу отвертки прикрутите кусок одножильного провода длиной 10-15 см. (как антенна), тогда чувствительность отвертки увеличиться!

Чтобы батарейки в отвертке дольше не садились, на жало отвертки нужно одевать колпачок.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой , даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться .

Индикатор: это устройство для определения наличия напряжения

Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.


Индикаторную отвертку довольно часто называют «отверткой электрика».

Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.

Принцип работы индикаторной отвертки довольно прост и состоит в следующем:

  • жало устройства касается запитанной электропроводки;
  • проходящий ток засвечивает лампочку;
  • резистор путем создания значительного сопротивления снижает напряжение;
  • через сенсорный контакт с телом человека ток уходит в землю.

Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении

Устройство индикаторной отвёртки

На форумах идут споры находится внутри индикаторной отвёртки светодиод либо стоит газоразрядная лампочка. Прежде в индикаторных отвёртках использовались газоразрядные лампочки по простой причине отсутствия светодиодов, получивших развитие лишь в конце XX века (см. соответствующие обзор про Светодиодные лампы, Светодиодное освещение и пр.).

Ранее за щупом ставилась лампочка, перед выходом на контактную копку цепь защищало сопротивление из графита (или подобного материала). Назначение сопротивления очевидно: чтобы электрик не взялся голой рукой (через искровой промежуток) за 50 Гц. И учитывая факт, что сопротивление тела составляет единицу кОм, убийственных последствий не наступало, если даже второй рукой незадачливый мастер брался за заземлённый токопроводящий предмет.

Как справедливо говорили экспериментаторы: напрямую зануление контактной площадки вероятно приведёт к взрыву. Отвёртка немедленно выйдет из строя, ток окажется слишком велик. Уязвимое место – газоразрядная лампочка, первой выйдет из строя. Впрочем, скептики не без оснований заявляли, что индикаторные отвёртки изготавливаются под разное напряжение.

Автомобильные пробники на 24 или 12 В снабжаются в районе ручки зажимом, надевающимся на массу (корпус). Несложно догадаться, что постоянное напряжение не способно излучается в эфир, здесь уже нужно создать путь току, описанный выше: аккумулятор, щуп, отвод с «крокодилом», земля. В противном случае индикатор не загорится. Если включить автомобильный индикатор в сеть переменного тока 220 В, ток превысит номинальный раз в 20. Все зависит от предусмотрительности конструкторов.

Отдельные автомобильные щупы снабжаются съёмным зажимом (крокодилом). Тогда прибор превращается в обычную отвёртку-индикатор для 220 В. Заземлять зажим категорически не рекомендуется. Его нужно снять, как предписывает инструкция по эксплуатации.

Бесконтактная модель

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.


Пассивные индикаторы определяют только наличие напряжения в определенной точке электроцепи.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

  • Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
  • Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
  • Проверить на пробой диод, найти его анод и катод.
  • Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
  • Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.
