Разница между нулем и землей
Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.
Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов :
- Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
- Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
- Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.
Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).
Соблюдайте правила соединения кабелей
Если перебит сетевой шнур
Чаще всего перегоревшая или оплавленная вилка – только результат произошедшего короткого замыкания, а источник проблемы кроется в совершенно другом. Например, в перебитом сетевом шнуре. Страдает питающий кабель после передавливания тяжелым предметом или внешнего повреждения зацепкой за острый гвоздь или угол. Поэтому не спешим разбирать переходник, а внимательно осматриваем поверхность провода на наличие трещин, сгибов или следов гари.
Самый простой способ проверить целостность шнура – воспользоваться мультиметром. Необходимо только найти тестер, перевести его в режим «Зуммер» и прозвонить кабель. Если прибор зафиксирует утечку тока, раздастся пронзительный писк.
Если необходимо протестировать цепочку длиной более двух метров, то следует подготовить дополнительный провод и включить его в общую схему. Когда запасного проводника нет, есть другой вариант – скрутить фазу и ноль на одном из концов проводки. Далее подсоединяем щупы мультиметра к ближайшим контактам. Данный вариант по сравнению с первым имеет несколько преимуществ:
- можно за один раз проверить на утечку две жилы, соединенные последовательно в единую цепь;
- нет необходимости искать соразмерный проводник и наращивать схему.
Если мультиметра под рукой нет, то убедиться в целостности проводника можно с помощью особого самодельного универсального прибора. Для его изготовления понадобится электролампочка Ильича на 3,5 Вольта, питающая батарейка (желательно квадратная с мощностью в 4,5 Вольта), две соединительной жилы и захватывающий коннектор. Соединяем все элементы в следующей последовательности:
- к «плюсу» батарейки подключаем лампочку;
- к «минусу» батарейки подсоединяем гибкий проводник с зажимом-крокодилом.
Лучше сначала протестировать получившийся прибор на уже знакомом и работающем участке сети. Достаточно зацепить зажим в любом месте, и если цепь собрана правильно и ток поступает в провод, то лампочка загорится. При отсутствии свечения делаем логичный вывод, что имеется утечка или обрыв жилы.
Если есть сомнения в целостности шнура с вилкой или присутствуют явные следы оплавления и горения, необходимо срочно принимать меры. Зная, что делать в первую очередь и как произвести ремонт, можно обезопасить свою жизнь, здоровье и имущество.
Интересное:
- Сплавилась вилка у стиральной машины
- Не включается стиральная машинка Ардо
- При работе стиральной машины пахнет горелой проводкой
- Высота установки розетки для стиральной машины
- Как поменять сетевой шнур стиральной машины?
- Ремонт неисправностей стиральных машин Electrolux
Комментарии читателей
Поделитесь своим мнением — оставьте комментарий

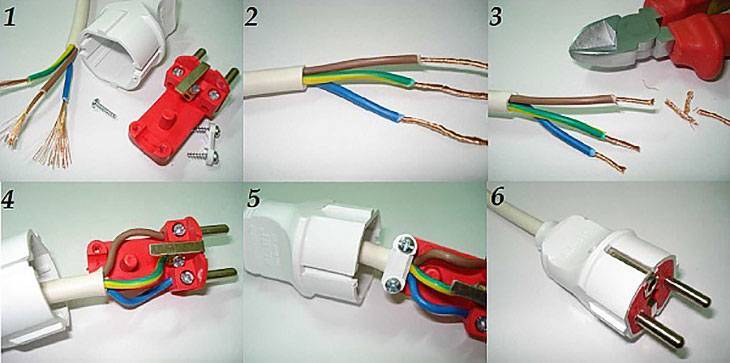

Ремонт евровилки на машинке
Прежде чем вскрывать и приступать к замене вилки, необходимо убедиться в ее повреждении. Для этого вытаскиваем штекер из розетки и внимательно осматриваем корпус и провода. Если есть следы нагара, оплавления или присутствует запах гари, то без ремонта не обойтись. Готовим ножик, отвертки, плоскогубцы и приступаем к делу:
- Срезаем старую евровилку.
- Снимаем со шнура верхний изоляционный слой примерно на 4-5 см.
- Зачищаем каждый провод на 1,5-2 см.
- Скручиваем жилы и обрезаем, оставляя не менее 1 см оголенного провода.
- С помощью плоскогубцев подгибаем концы проволоки.
- Осматриваем провода. Стандартный сетевой шнур состоит из 3 контактов: синий или голубой – это ноль, желто-зеленым обозначается заземление, а черным, розовым или коричневым – фаза.
- Подсоединяем провода к новому корпусу, подключив «землю» к центральному контакту, а фазу и ноль к двум другим (их расположение особой роли не играет).
Далее зажимаем шнур пластмассовой перемычкой, которая надежно его зафиксирует на заданном посадочном месте. После еще раз проверяем все зажимы и собираем корпус штекера. Финишным этапом станет закручивание основного винта.
Советы от опытных мастеров
Главное, о чем стоит побеспокоиться — это безопасность. Замена вилки проводится с отключенным напряжением. Нельзя пробовать подкручивать штепсель или подтягивать провода, пока он вставлен в розетку.
Если не полностью понимаете что делайте, лучше обратитесь к специалисту. Подключив заземляющий провод на силовой контакт, вы можете получить фазный потенциал на корпусе электроприбора. Это крайне опасно на устройствах с металлическим корпусом вроде холодильников или микроволновых печей.
Все штепсельные вилки делятся на разборные и неразборные. Лучше иметь дело с разборными моделями. При необходимости их получится поставить на другой электрический прибор.
Подключая вилку к новому кабелю, следует быть аккуратней. Необходимо избегать повреждения изоляции провода. Нежелательны зазоры в корпусе вилки. Токопроводящие штыри должны стоять ровно. Если контакты штепселя обгорели, их следует почистить.
Источник

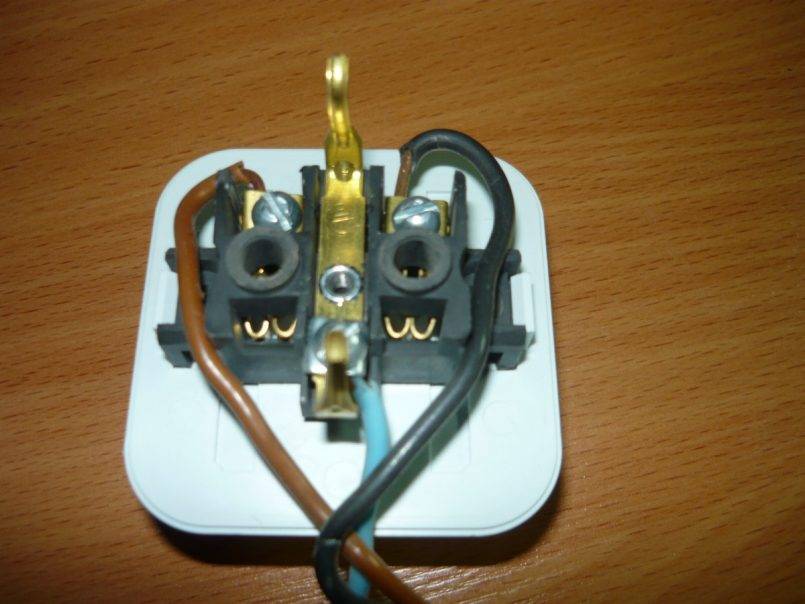

Как заземлить двойную розетку
Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.
прокладка заземляющего провода при подключении нескольких розеток
Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля. Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей.
Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления. Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.
Порядок монтажа
Вилка угловая с заземлением устанавливается по такой схеме:
- К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
- К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
- Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.
Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:
- 110-127 В и 60 герц – США;
- 220-240 В, 50 герц — евровилка с заземлением.
В России за единый стандарт принимают евро вариант, а не американский.

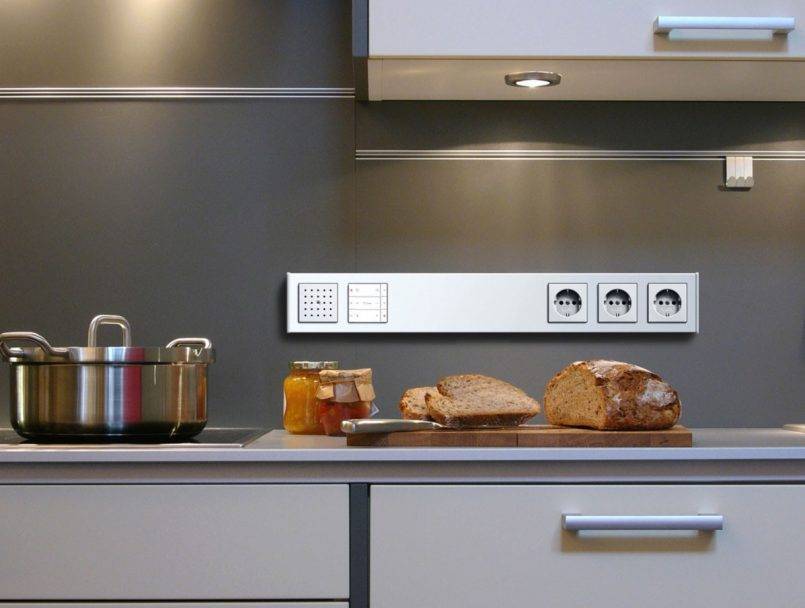

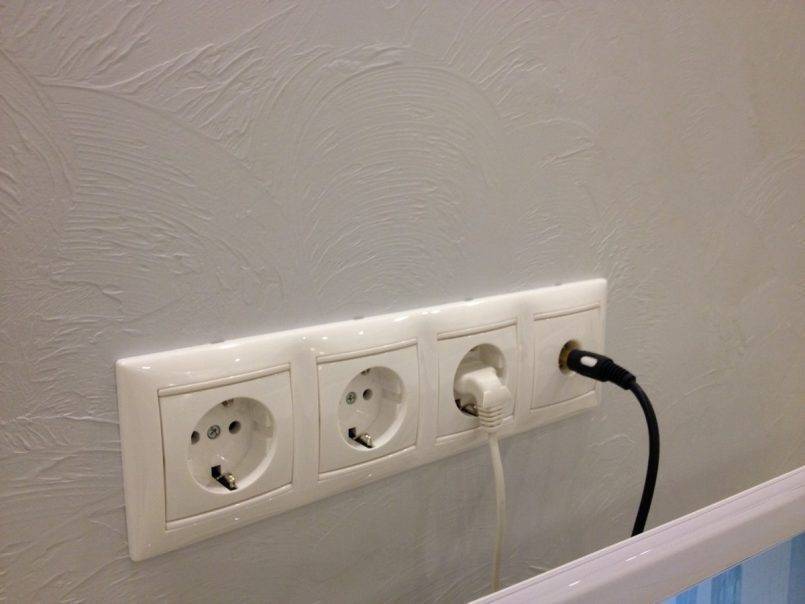

Виды розеток
Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.
Розетки советского образца. Всё реже и реже используются в наше время. Не имеют заземления и подключаются только к кабелю с двумя жилами. Из за не достаточно жёсткого контакта с вилкой нередки поломки. Как правило, при использовании этих изделий, электроприборы заземляются отдельно.
Кроме часто использующихся в нашей стране розеток советского и европейского образцов они имеют несколько видов:
- Встраиваемые (внутренние) розетки. Они углубляются в стену таким образом, что весь механизм прячется в подрозетнике утопленном в стену. Они бывают с заземлением и без.
- Накладные розетки с заземлением и без. Само название этого вида говорит о себе. Они просто монтируются на стену без необходимости долбить отверстия и устанавливать подрозетник.
Кроме одинарных розеток, бывают двойные, тройные изделия и так далее.
Типы используемых заземлений
Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.
Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.
Система TN-C.
Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.
Рис. 1: пример аварийной ситуации в TN-C системе
Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:
- Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
- Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
- На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.
Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.
Система TN-C-S.
На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.
Рис. 2. Принципиальная схема подключения TN-C-S
Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.
Система TT.
Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.
Рис. 3: принципиальная схема подключения TT
Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).
В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.
Назначение
Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.
Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:
- иметь надежный контакт;
- идти с качественной электроизоляцией;
- иметь правильную поляризацию;
- защищать от прикосновенией;
- технически исключать возможность неправильного подключения.
Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.
Электровилка с заземлением бывает двух типов:
Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:
- штыревые контакты – 2 или 3;
- форма – от плоской до многоугольника.
При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются
Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой
Инструменты
Чтобы подключить вилку с заземлением евро, возьмите:
- бокорезы;
- отвертку (в зависимости от типа винтов крестовую или шлицевую);
- нож электромонтажника.
Вспомогательные аксессуары обычно не требуются. Порядок действий: стандартная схема Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:
- Берите кабель – например, круглый 3*1.5 мм.
- Раскручивайте корпус – сбоку либо снизу.
- Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
- Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
- Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
- Контакты протяните, чтобы проводки сидели плотно.
- Уложите части, соберите корпус, закрутите крепежный винт.
Проверьте качество сборки. Как подключить провод к вилке с заземлением видео смотрите ниже:
Использование трехжильного кабеля в электропроводке без заземления
Возникла необходимость в квартире замерить старую алюминиевую проводку, поставить счетчик и щиток. В доме сейчас нет защитного заземления, вся проводка 2-х жильная. Через 6 лет в доме будет капитальный ремонт электрики, нам сделают защитное заземление на дом.
Можно ли в квартире в новых розетках и щитке сейчас сделать защитное заземление, всё соединить, а подключить его к земле через 6 лет. Или развести 3-жильный кабель и в розетках третий провод не присоединять?
На вопрос отвечает: Алексей Бартош
Как раз так и НУЖНО делать. В связи с тем, что согласно ПУЭ 7 во всех строящихся или реконструирующихся зданиях должна применяться система заземления TN-C или TN-C-S, но вы сейчас технически сделать её не можете, поэтому электромонтажные работы должны производится с возможностью последующего перехода на систему TN-S или TN-C-S.
Подвесные светильники линейного типа
Светодиодные светильники прожекторы для уличной установки
Подключить интернет старая розетка телефона
Выключатель этюд одноклавишный скрытой установки
- Светильник из металла своими руками
Конструктивные особенности
Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.
Устройство неразборной вилки
Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.
Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.
Устройство разборной трехполюсной конструкции
Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.
READ Как подключить радиатор отопления прадо
Устройство конструкции типа С1-В
Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.
Конструктивные особенности разборной конструкции типа С6
Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.
Устройство
Большинство штепселей обладают стандартной конструкцией. Они состоят из диэлектрического корпуса и металлических штырей. В современных моделях, соответствующих евростандарту, предусмотрен дополнительный заземляющий контакт. Подобные модели обычно обладают неразборным корпусом. Вилки советского образца, как правило, разборные. Однако у них отсутствует заземление. Это резко сужает список устройств, на которых их можно использовать.
Неразборные вилки
Неразборные модели выполняются посредством литьевой технологии. Их часто можно встретить на удлинителях. При изготовлении к проводящим штырям подключается электрический кабель. Затем полученная конструкция заливается жидкой пластиковой массой. Иногда используются резиноподобные гибкие составы.
В результате образуется монолитная конструкция. Она полностью герметична, поэтому ей не страшна влажная среда. Такой штепсель не получится разобрать, чтобы потом им можно было пользоваться.
Разборные вилки с заземлением
Разборные вилки с третьим заземляющим контактом доступны практически в любом магазине электротоваров. Они соответствуют европейским требованиям безопасности и допускают подключение заземляющего провода.
Разборная C1-B
С приходом евростандартов штепсели C1-B потеряли актуальность. Их конструкция знакома каждому электрику. Вилка C1-B подойдет для устройств с малой мощностью. Например, для вентилятора или настольной лампы.
Вилка С1-B состоит из разборного пластикового корпуса, латунных проводящих штырей и пары винтов. Иногда она дополняется крепежом для фиксации кабеля. Корпус состоит из 2 почти одинаковых половинок. Они отличаются наличием отверстий для крепления проводящих штырей. В одной половинке отверстия есть, в другой нет. Этот момент важен для удобства сборки штепселя. Между собой пластиковые половинки корпуса стягиваются винтом.
Разборная C6
Данные вилки являются аналогом европейских моделей CEE 7/17. Они выпускаются как в модификации с заземляющим контактом, так и без него. Допустимая мощность для штепселя C6 составляет 2,2 кВт, что позволяет использовать их на стиральных машинах и проточных водонагревателях. Штыри C6 имеют увеличенный диаметр 4,8 мм. Это обеспечивает более плотную посадку в ламели розетки и надежный электрический контакт.
Как нарастить провод?
Иногда это приходится делать, особенно, если разборной вилки под рукой нет, но зато есть сломанный электроприбор, у которого можно отрезать нужную деталь вместе с куском провода. Кстати, это позволит немного удлинить шнур устройства, которое вы ремонтируете.
Порядок работы:
- Отрежьте шнур с вилкой от сломанного устройства – лучше всего на максимально возможную длину. Если же наращивание не предполагается, достаточно оставить кусок в 15 см.
- Разрежьте оболочку шнуров вдоль на 10 см, не повредив изоляцию.
- Вытащите провода, не отрезая оболочку.
- Вы увидите, скорее всего, три провода – красный (коричневый), синий (голубой) и зеленый: фаза, ноль и заземление.
- Подгоните длину проводников – места скруток должны отстоять друг от друга на 2-2,5 см.
- Снимите изоляцию с каждой жилы на 1,5 см. При этом, если у одного провода есть зеленая жила, а у другого — нет, изоляцию с нее снимать нельзя.
- Соедините одноцветные жилы скрутками – трех витков вполне хватит.
- Спаяйте провода.
- Зачистите спайки, удалив выступы и острые края.
- Заправьте провода в оболочку.
- Для надежности провод можно изолировать, но делать это не обязательно, если скрутки не соприкасаются.
