Чем и как прикрепить к гипсокартонному листу
Крепление потолочной люстры к ГКЛ проводят с применением анкеров или цанговых шпилек, которые применяют для самых тяжелых изделий. Такой крепеж нужно фиксировать на базовом потолке. Резьбовой крюк и пружинный дюбель применяется для более легких моделей.
Необходимые материалы и инструменты
Чтобы монтировать люстру на ГКЛ, нужно подготовить перфоратор, отвертки, гаечные ключи, молоток. Кроме того, понадобятся плоскогубцы, изолента, клеммные колодки, нож, стремянка, выбранный крепеж.
Инструкция по установке светильника на потолок из гипсокартона
Если вы купили тяжелую осветительную конструкцию, то крепите ее на анкерный подвес:
- Просверлите отверстие (30 – 60 мм) в ГКЛ.
- Сделайте отверстие в базовом основании под крючок с учетом его диаметра.
- Немного послабьте гайку, выдвиньте шпильку, вставьте крепеж.
- Закрутите гайку.
При необходимости такое крепление можно удлинить с помощью металлической штанги.
По такому же принципу проводят монтаж светильника с применением резьбового крюка и пружинного дюбеля.
Легкий светильник (до 3 кг) крепится на гипсокартон, усиленный каркасом из профиля:
Каркас из профиля разгружает гипсокартонный потолок.
Особенности
Еще до покупки следует убедиться в том, что выбранная модель осветителя подойдет для совместного использования с «мягкими» видами отделки. Некоторые из них не рекомендуется использовать в компании с натяжными тканями.
Эта особенность натягиваемых покрытий заставила придумать различные приспособления, чтобы облегчить крепление люстры к натяжному полотну. Они делаются из подручных материалов и изготовить их совершенно несложно. Как правило, этим занимаются те же мастера, что будут натягивать ткань потолка.
Все работы по сооружению необходимых конструктивных элементов и организации электропроводки требуется закончить еще до натягивания полотна. После его фиксации на своем месте изменить что-то будет крайне затруднительно, если вообще возможно.
Поэтому еще на начальном этапе необходимо отметить на ПВХ пленке точное место, где будет располагаться источник света. Это пригодится, когда будет проделываться отверстие для проводов и подвеса.
Виды и способы крепления
Выбирая свой светильник, еще в магазине нужно обратить внимание на способы крепления. Современные потолочные осветительные приборы выпускаются с несколькими предполагаемыми видами крепления для люстры:
Современные потолочные осветительные приборы выпускаются с несколькими предполагаемыми видами крепления для люстры:
петля на арматуре светильника, которая позволяет устанавливать его к потолочному крюку. Это один из основных видов крепления потолочной люстры. В этом случае основание должно быть как можно прочнее, например, бетонные перекрытия.
Схема крепления на крюк
крепление потолочной люстры к кронштейну или специальной монтажной планке. При таком крепеже нагрузка от веса светильника делится на несколько различных точек. Кронштейн крепится к потолку дюбелями с вкрученными в них саморезами. В этом случае вес люстры не должен превышать 1,5-2,0 кг.

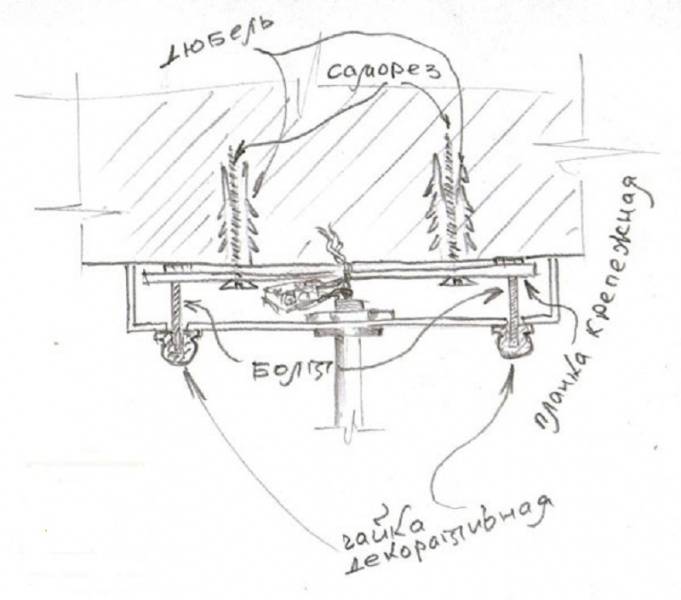

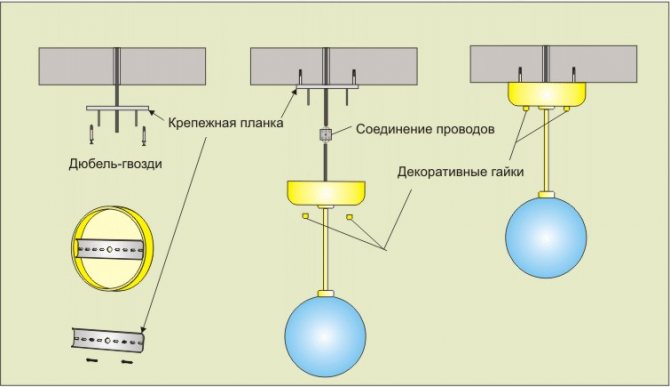

Схема крепления на монтажную планку
крестовина или двойная перпендикулярная планка позволяет подвешивать светильник, прилегающий к потолку, например, люстру-плафон. Крестовая планка мало чем отличается от кронштейна, разве что крепление осуществляется в большем количестве точек и осветительный прибор может иметь большую массу.
Крепления на крестовидную планку применяется, как правило, при монтаже квадратных светильников
надежная двутавровая платформа для крепления массивной тяжеловесной люстры. Позволяет осуществлять крепеж в нескольких точках.
Схема крепления тяжелой люстры на платформу
Монтажные работы по подвешиванию светильника обычно не вызывают больших затруднений. Как правило, для крепления люстры на потолке используют дюбеля с саморезами. Диаметр саморезов должен соответствовать величине отверстия крепежной планки, по длине они не должны быть короче 4 см и не длиннее 6 см.
Рассмотрев виды и способы крепежа можно определиться, как установить люстру на потолок правильно, без ненужных и неприятных последствий.
Почитайте: Какие люстры подходят для натяжных потолков
Установка поджимного подвеса
Такой вариант актуален прежде всего для пустотелых бетонных конструкций, так как обеспечивает хорошую несущую способность даже в случае с громоздкими источниками света. Поджимной подвес — это надежная конструкция, состоящая из распорного стержня и подвесной планки со всеми необходимыми отверстиями для крепления.
Правильная последовательность операций при работе с подвесом:
- заготовленный распорный стержень вставляется в отверстие в бетонном основании;
- подвесная планка помещается внутрь бетонной плиты;
- распорный стержень продевается через одно из отверстий на планке: если желаете сократить расстояние от потолка до крюка, то выбирайте одно из конечных отверстий.
Установка люстры на крюк в монолитном потолке из бетона
В случае, если конструкция потолочной люстры предусматривает установку на крюк, необходимо обратить особе внимание на сам крепежный элемент. Иногда для удешевления стоимости, производители комплектуют осветительные устройства недостаточно качественным крепежом. При любом сомнении в надежности комплектующих необходимо их заменить на качественное изделие
Надежный крюк для крепления в бетонном потолке должен соответствовать следующим требованиям:
При любом сомнении в надежности комплектующих необходимо их заменить на качественное изделие. Надежный крюк для крепления в бетонном потолке должен соответствовать следующим требованиям:
- иметь достаточную прочность вне зависимости от веса люстры;
- диаметр его должен соответствовать размерам подвесной скобы;
- надежно фиксироваться в бетоне.
Для выполнения последнего условия лучше всего остановиться на крюках с анкерной системой. В конструкциях таких деталей имеется специальная гильза, которая деформируется при вкручивании центральной части и надежно распирается в отверстии.
При незначительном весе люстры и ее установке на потолке из монолитного бетона можно обойтись крюком на конце которого имеется резьба. В этом случае в предварительно просверленное отверстие помещается вставка из пластмассы или дерева, в тело которой и осуществляется завинчивание крепежа
Важно помнить, что сырая древесина со временем высыхает и уменьшается в размерах, что может привести к ослаблению всей конструкции
Установка дополнительного кронштейна
Если все же понадобилась дополнительная основа для люстры и это далеко не всегда обусловлено ее весом, то можно приобрести соответствующий бандаж в отделе ремонтных материалов. Большинство таких кронштейнов способно выдержать вес около 65 кг.
Веерную скобу нужно поместить в отверстие в потолке и повернуть таким образом, чтобы она лежала на верхней части потолка. Далее нужно повернуть штангу между пальцами таким образом, чтобы чувствовалось то, что оба конца прикреплены к потолочным балкам. Гаечным ключом нужно затянуть накрепко фиксатор, но не переносить излишнее напряжение. В конечном итоге кронштейн должен быть параллелен к потолку. Нужно поместить кронштейн, который поставляется вместе с вентилятором скобой поверх бандажа с помощью болтов, расположенных через его отверстие. Прорезь монтажной коробки нужно установить на болты и закрепить с помощью крепления гайки.
Если светильник находится под потолочным балочным креплением, желательно использовать коробку в форме шайбы. Тяжелые распределительные коробки представляют собой круглые металлические предметы, иногда называемые «блины». Обязательно следует выбирать тот, который способен поддерживать вес люстры. Установить его можно на потолочную балку, используя только тяжеловесные винты, которые поставляются вместе с коробкой. Не стоит пытаться использовать стандартные винты, так как люстра может вырваться из потолка. Также нужно убедиться, что проводы прорезаны через отверстие в боковой части коробки, прежде чем присоединять их. Они должны быть легко доступны после установки коробки.
Анализ поверхности, составление плана работ
Для начала – хорошенько оглядитесь. Какой способ монтажа люстры подходит для вас более всего? Напомним, что сделать это можно через:
- анкерный крюк;
- монтажную накладную планку;
- поджимной подвес.
Конечно, работать с анкерным крюком всегда проще всего. Но только если он уже установлен, как это зачастую и бывает в старых многоквартирных домах. В таком случае на нем можно спокойно закрепить тяжелую и массивную люстру.
Если же крюк отсутствует, то сперва осмотрите плиту, где планируется его фиксация. Для пустотелых бетонных оснований идеальный вариант – поджимной подвес. И хотя он обеспечивает не такое надежное крепление, как тот же анкерный крюк, с достаточно габаритной люстрой весом не более 7 кг справится без особых проблем.
Монтажная планка, которая еще часто среди мастеров именуется накладной – третий вариант того, как правильно повесить люстру на базовый потолок. Она может использоваться чаще всего тогда, когда использование двух рассмотренных выше вариантов не представляется возможным. В большинстве современных люстр в комплект поставки входит все необходимое для того, чтобы осуществить фиксацию осветительного прибора именно таким способом. Так почему бы этим благополучно не воспользоваться?
Виды существующих креплений
Крепежа и различных скоб сейчас существует очень много, для выполнения монтажа потолочного освещения можно использовать:
- Анкерный крюк;
- Поджимной подвес;
- Накладное крепление.
Самый простой и надежный вариант повесить люстру – анкерный крюк, ввернутый в потолок. Он позволяет подвешивать к бетонным перекрытиям большие массивные люстры. Установка анкера на пустотелую плиту сопряжена с некоторыми сложностями. Может получиться так, что просверленное монтажное отверстие попадет во внутреннюю полость. Надежность крепления при этом значительно снизится, так как работать на распор будет только половина расчетной длины корпуса. Выход из этой ситуации простой – сместиться немного в сторону и просверлить новое отверстие, а старое замазать шпатлевкой.
На старый крюк
Установка нового крюка
Крепление люстры на анкерный крюк
Поджимной подвес предназначен как раз для установки на пустотных плитах. Благодаря простоте и эффективности конструкции именно он чаще всего устанавливается в новостройках. А поскольку его надежность очень высока большинство жильцов даже и не подозревают о его существовании. Его несущая способность несколько ниже, чем у анкера, но все же вполне достаточна, чтобы повесить люстру массой до 5-7 кг.
Поджимной подвес

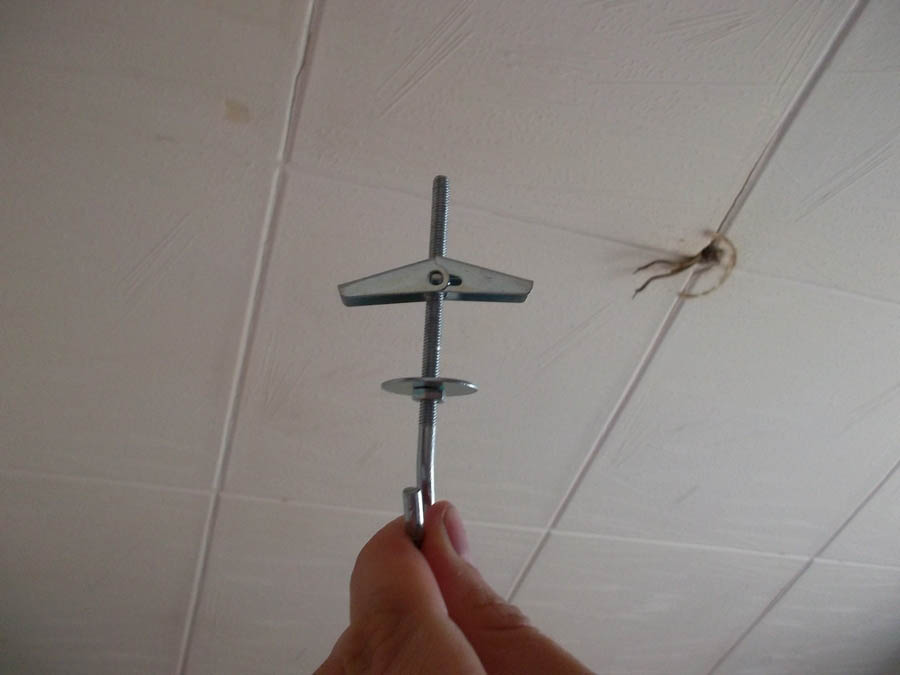

Монтаж бабочки
Установка вспомогательной накладной планки на потолок позволяет выполнить крепление светильника тогда, когда по каким-либо причинам установка анкера или крюка подвеса невозможна или нежелательна. Еще одна причина применить такой способ монтажа – штатная система крепления люстры. Незачем изобретать велосипед, когда в комплекте со светильником поставляются все необходимые детали и единственное что остается – это собрать их.
Накладная планка

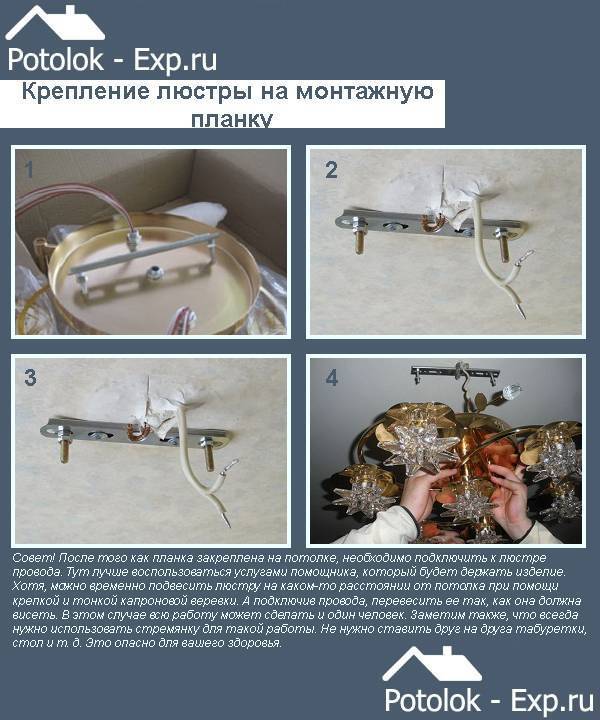

Монтаж с помощью крепежной планки
Перед тем как крепить люстру к потолку с помощью крепежной планки, ее необходимо:
- примерить на то место, где она предположительно будет висеть. При этом декоративные составляющие светильника, закрывающие место крепления и провода, должны плотно прилегать к потолку;
- если это центр комнаты, где располагается смонтированный крюк, то его нужно загнуть, но не срезать. Возможно в будущем, при последующей замене светильников, он еще пригодится.

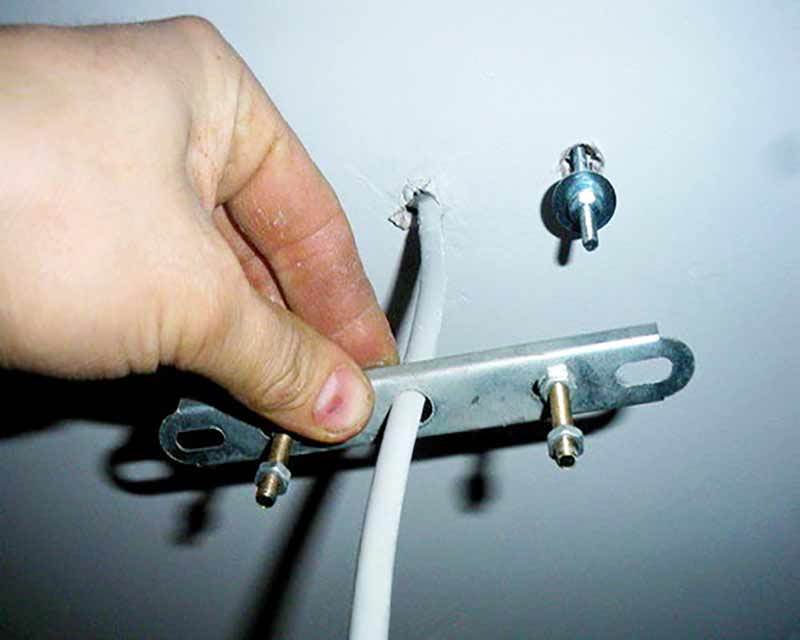

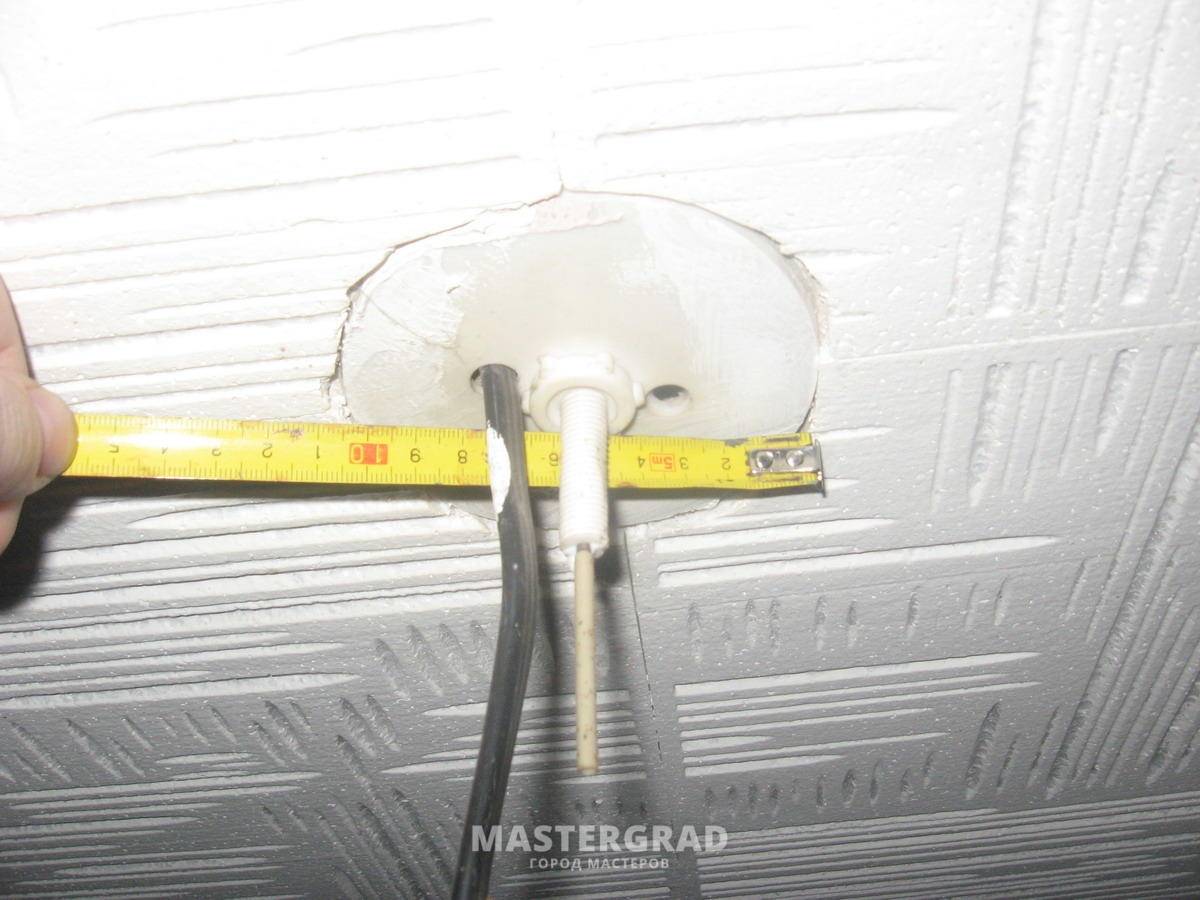

Примеряем планку на будущую позицию
- производится разметка под крепления планки. Для этого планку прикладывают к потолку и обводят карандашом так, чтобы прикрепляемые элементы не мешали подключению к электросети. Намечают места сверления. В просверленные отверстия аккуратно вбиваются пластиковые дюбеля. Пластик должен быть ребристым, что помешает ему со временем расшататься и начать вываливаться из гнезда;

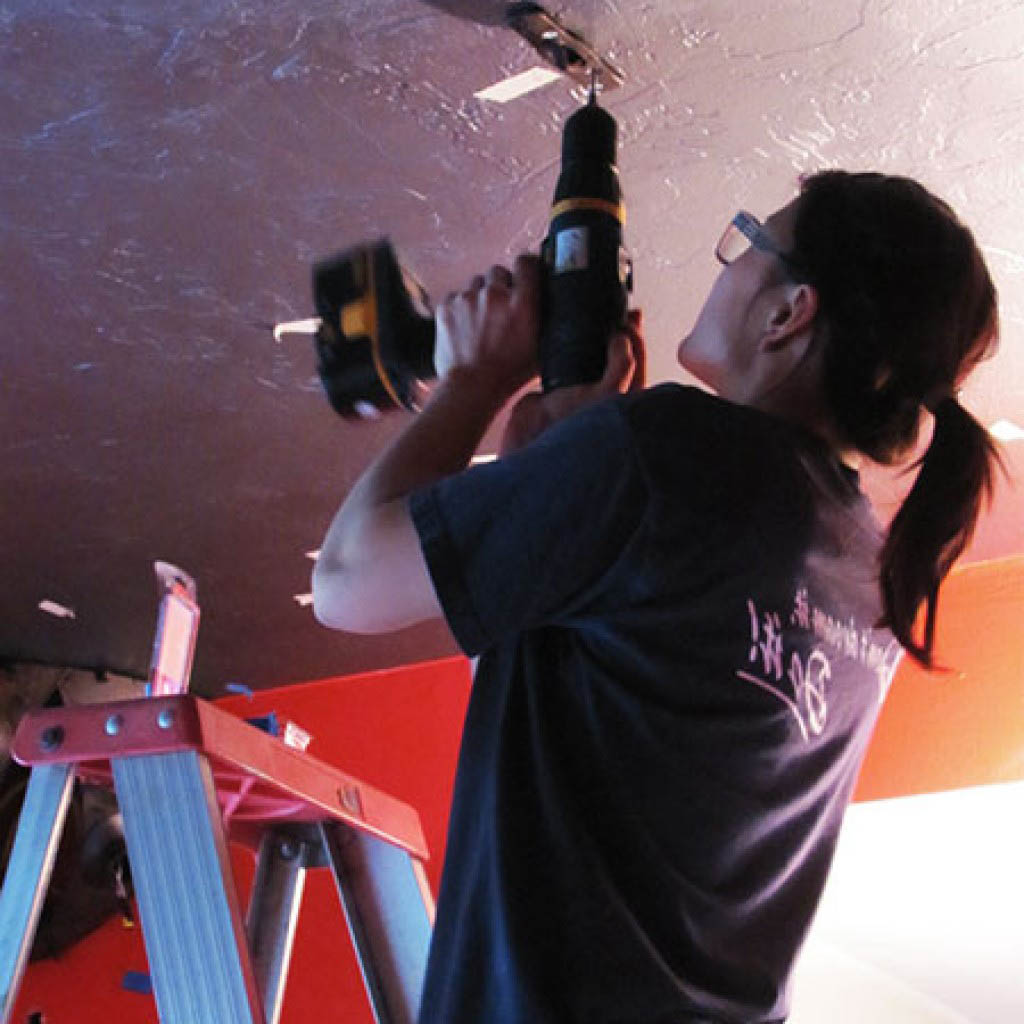

- при помощи шурупов или саморезов крепежную планку приделывают к потолку.
Крепим планку и загибаем крюк (возможно он еще пригодится в будущем)

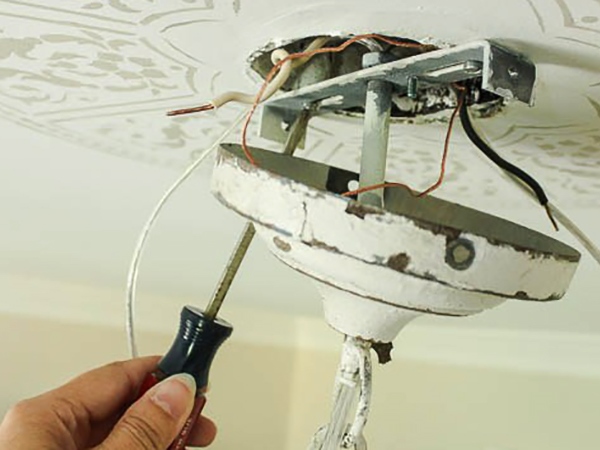

после монтажа соединительных проводов, чашу или другой декоративный элемент прикладывают к установленной планке, совмещая соединительные отверстия.
Соединяем провода
скручивают всю конструкцию декоративными гайками, после чего можно вкрутить лампочки и установить плафоны или другие составляющие светильника.
Окончание работы — готовая люстра в интерьере
Стоит отметить, что повесить люстру к потолку одному бывает сложно. Для подсоединения проводов нужны еще одни руки. Поэтому при подключении светильника к электросети один человек держит люстру, другой занимается проводами.

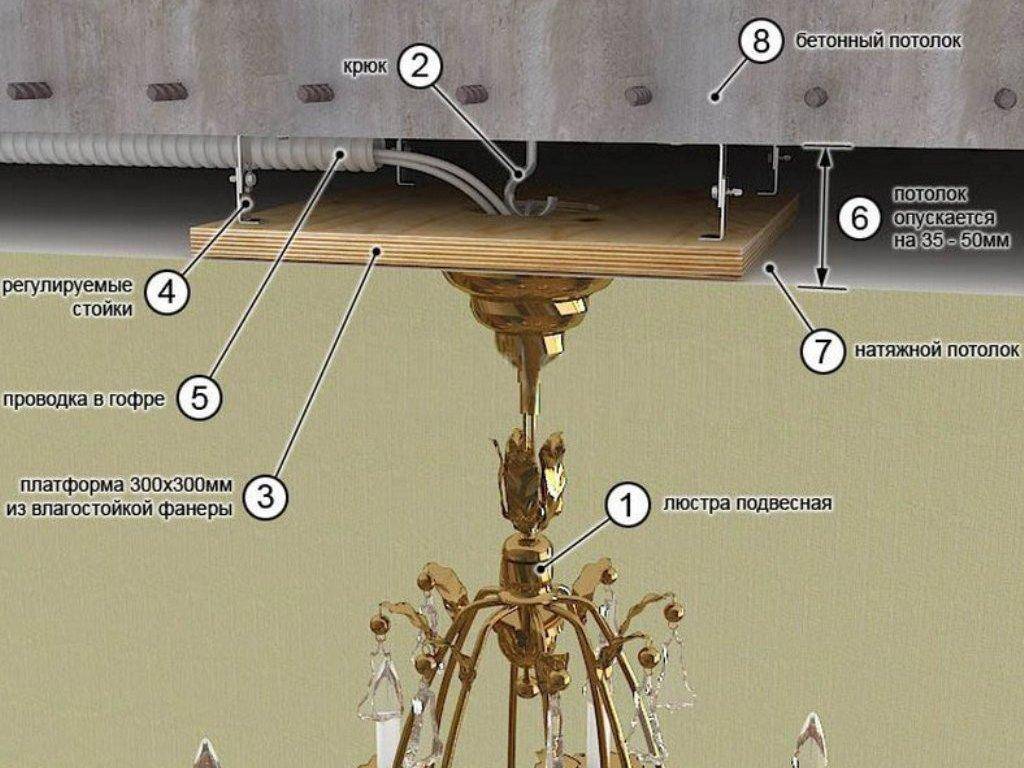

В случае установки натяжных потолков, основание для крепления планки необходимо установить заранее. Это может быть обычный деревянный брусок, необходимой толщины, который до монтажа полотна, крепится к потолочному перекрытию, а затем на него монтируется планка.
Брусок под натяжной потолок
Необходимо рассмотреть как правильно установить осветительный прибор на потолок из гипсокартона. Уже было отмечено, что при малом весе люстры ее можно закрепить прямо на листы. При более массивном варианте светильника нужно заранее озаботиться о дополнительной подложке в виде бруска или металлического профиля, на который будет крепиться монтажная планка.
Правильно повесить люстру на крестовину или двутавровую платформу можно тем же способом, что и в случае с монтажной планкой. Стоит учесть, что этот вариант предусматривает тяжелые светильники, поэтому нужно брать дюбеля и саморезы большей длины и диаметра.
Смонтировать люстру на потолке своими руками можно без проблем, главное, подготовить необходимый материал и инструмент, изучить прилагаемые инструкции по подключению и постоянно иметь помощника.
Правила безопасности
Работа, установка и подключение электроприборов в быту чревата поражением электрическим током, что опасно для жизни и здоровья! Поэтому строгое соблюдение правил техники безопасности при монтаже люстры обязательны для всех. Рекомендуется выполнять следующий минимум по электробезопасности:
- Перед началом работ обесточить сеть, выключив квартирный или домовой рубильник.
- В работе с оголенными проводниками нужно работать только со специальными инструментами, рукоятки которых имеют электроизоляцию.
- Перед сверловкой потолочной поверхности необходимо удостовериться в отсутствии на этом месте скрытой проводки.
- Прежде чем начинать работу, нужно убедиться в том, что провода обесточены, проверив их специальным щупом-индикатором.
Установка под двухклавишный выключатель
Если требуется установить люстру под двухклавишный выключатель (т. е. одна клавиша включает только часть лампочек, а две клавиши вместе – все лампочки одновременно), принцип немного меняется. В таком случае все ноли люстры соединяются вместе и подключаются к нолю электросети, а фазы делятся на группы.
В первой группе необходимо объединить все фазные проводники ламп, которые должны загораться от первого выключателя, во второй – от второго. Далее первую группу подсоединяют к фазе, идущей от первой клавиши, вторую – к фазе от второй клавиши. Монтаж люстры можно будет считать завершенным после того, как она будет прикреплена.
Схема подключения проводов к двухклавишному выключателю
Техника подключения
Все электрические работы следует проводить при снятом напряжении. Сделать это необходимо не просто выключателем, а отключив автоматы на электрощите. Рекомендуется дополнительно проверить напряжение на контактах проводов при помощи индикаторной отвертки.
Фаза и ноль
Большинство старых светильников не имеет цветовой маркировки проводов. По прежним правилам этого было достаточно. Но при использовании винтовых патронов желательно располагать фазу на центральном контакте, а ноль — на винтовом. Это обеспечит дополнительную защиту от поражения электрическим током при случайном касании винтового проводника при замене лампочки.
К тому же в домах не всегда соблюдены правила разрыва электрической цепи, в результате размыкается нулевой провод, а фаза остается всегда на люстре, что создает определенную опасность. По этой причине рекомендуется даже простую замену ламп производить при снятии напряжения на щитке. Только так можно дать полную гарантию защиты от поражения.
Если провода люстры имеют цветовую маркировку, подключить устройство становится проще. Нулевой проводник подходит от щита. Фазный провод размыкается выключателем. Если проводка квартиры не имеет маркировки, определить фазу и ноль можно с помощью индикаторной отвертки.

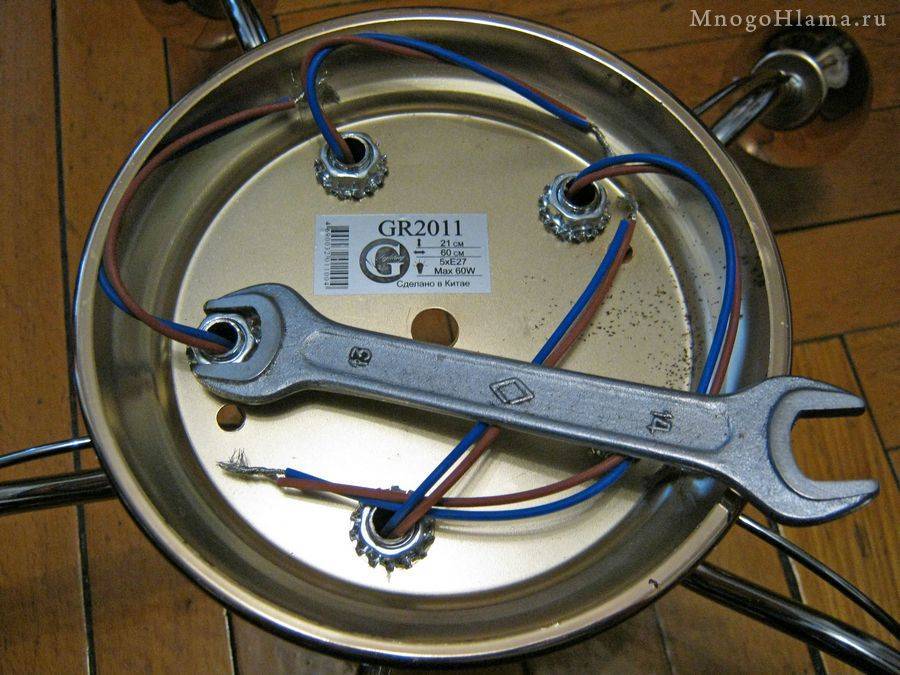

Соединение проводов
Важно помнить, что все соединения на скрутках в настоящее время недопустимы. Можно тянуть с заменой скрутки на специальное соединительное устройство, но при монтаже новой люстры категорически не рекомендуется пользоваться старыми опасными методами соединения проводов, которые могут привести к перегреву, короткому замыканию и пожару
Современные светильники имеют в своем составе специальные контакты для подсоединения проводов. Обычно они представлены винтовыми зажимами. Зачищенный участок провода достаточно вставить в отверстие контакта и затянуть винт.
Если люстра и проводка оканчиваются просто проводами, необходимо приобрести специальные зажимы. Они бывают нескольких разновидностей:
- Трубчатые винтовые колодки. Провода надежно зажимаются винтами, обеспечивается приемлемый контакт и изоляция соединения.
- Колодки с пластинчатой токоведущей перемычкой. Прижимание провода осуществляется через шайбу, поэтому контакт более надежен и отсутствует риск перетирания провода острыми краями винта. В неприкрытом виде колодки такого типа характеризуются меньшими изолирующими свойствами, поэтому рекомендуется использовать модели с крышками.
- Нажимные клеммники с защелкой или пружиной. Встречаются самозажимающиеся конструкции, которые отличаются удобством в использовании, но обычно рассчитаны на меньшую силу тока. Они более стойки к вибрации, со временем не теряется контакт, поскольку отсутствует винт, который может откручиваться.
Есть дополнительные рекомендации, позволяющие правильно выполнить соединение. Вот основные из них:
- Зачищать провода лучше с использованием специального инструмента. Так будет обеспечена наиболее полная очистка без повреждения жилы.
- Рекомендуется снятие оксидной пленки с зачищенного проводника.
- Для многожильных проводов желательно использовать наконечники, которые прижимаются на конце провода. Особенно актуально это для винтовых зажимов, в которых проводник сдавливается, соответственно, винтом. Без наконечника со временем контакт может ухудшаться из-за уплотнения отдельных тонких жилок.
- Провод в клемму необходимо заводить до окончания зачищенного участка. Это следует учитывать при определении длины зачистки. Так обеспечивается хорошая изоляция.
Современные люстры могут иметь различные способы крепления. Знание особенностей всех вариантов позволит без труда самостоятельно выполнить монтаж светильника. Существует возможность надежно и красиво подвесить люстру даже на натяжном потолке. Соблюдение требований безопасности и правил проведения электрических работ позволит успешно произвести подключение и сохранить его надежность на многие годы.
Виды креплений и как выполнять монтаж своими руками
Разные типы креплений имеют отличительные характеристики и конструктивные особенности. В зависимости от выбранного крепления зависит процесс установки осветительного прибора.
Как правильно выбрать матрас для двуспальной кровати, требования и разновидности
Петля на арматуре
Петля на арматуре позволяет подвешивать люстру к встроенному крюку. Такой вариант крепления является наиболее распространенным. Основание для фиксации на петле должно быть очень надежным. В частности, подходят бетонные перекрытия.
Как правило, крюк для монтажа осветительных приборов встраивают в потолок еще на стадии первичных строительных работ. Прежде чем прикрепить петлю, рекомендуется проверить устойчивость крюка к нагрузкам. В целях тестирования к установленному крюку на несколько часов подвешивают груз, аналогичный по весу либо несущественно тяжелее люстры. Если зафиксированный груз не сдвинется, то можно приступать к работе по закреплению люстры.
В случае, когда крюк смещается с первоначальной позиции либо выпадает из потолка, нужно выполнить следующие действия:
- высверлить при помощи перфоратора отверстие для нового крепления, если оно не было сделано раньше;
- вставить в отверстие подходящий по габаритам металлический анкер либо дюбель с кольцом и пружиной, чтобы элемент вплотную соприкасался с внутренней поверхностью отверстия;
- при выполнении работ на деревянном потолке вкрутить в древесину крюк-саморез, не делая предварительного отверстия.
Если потолок отделан листами гипсокартона либо используется натяжная конструкция, работы по фиксации петли на крюке усложняются. Гипсокартон является прочным материалом, и зафиксировать крепежный элемент на листах можно только при массе люстры не больше 6 кг. При монтаже потолка из гипсокартона рекомендуется заблаговременно продумать нюансы освещения и проделать отверстие под установленным крюком.
Крепление потолочной люстры к кронштейну или специальной монтажной планке
Крепление к специально спроектированной монтажной планке либо кронштейну отличается от использования петли распределением нагрузки. В данном случае давление от веса осветительного прибора распределяется на несколько разных точек. Кронштейн фиксируют на потолке при помощи дюбелей с вкрученными в них саморезами
Важно, чтобы вес люстры не превышал 2 кг

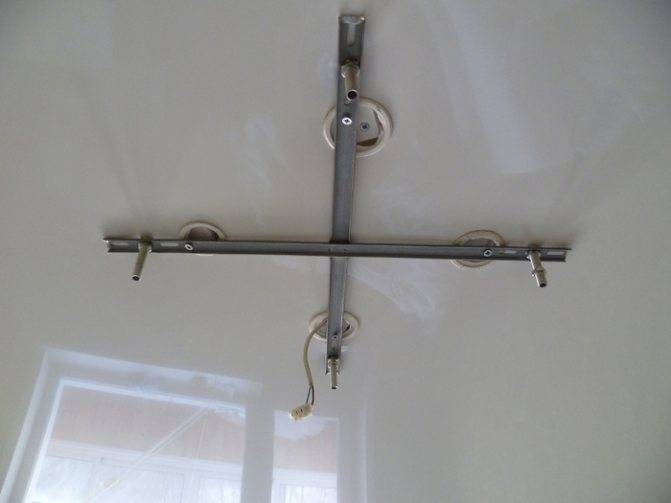

Крестовина или двойная перпендикулярная планка
Крестовина либо двойная перпендикулярная планка предназначаются для подвешивания источника освещения, прилегающего к потолку. Распространенным вариантом является люстра-плафон, которую часто называют потолочным подвесом. По конструкции крестовина схожа с кронштейном и отличается только большим количеством точек, где можно крепить фиксирующие элементы.
Надежная двутавровая платформа
Прочная двутавровая платформа позволяет установить крупногабаритную люстру с большой массой. При использовании двутавровой платформы можно зафиксировать крепежи в нескольких точках. Двутавр представляет собой стандартную балку с сечением, которая является разновидностью сортового металлопроката.
Двутавровые платформы обладают разной массой и габаритами. Для разделения балок на категории применяется нумерация и маркировка, что упрощает выбор материала с учетом планируемой нагрузки на конструкцию. За счет прочности и надежности материала двутавры отличаются стойкостью к внешним факторам и повышенным нагрузкам.
Бабочка
Крепление-бабочка в редких случаях используется для установки осветительных приборов, поскольку способно выдерживать только очень легкие люстры. Бабочка крепится непосредственно на поверхность из гипсокартоновых либо пластиковых панелей. Тяжелые подвесные люстры фиксируют на более прочные и устойчивые к нагрузкам крепежные элементы.
Правила, как в домашних условиях ухаживать за норковой шубой
Сечение провода во время подключения люстры
В стандартных домах мощность самих лампочек в люстрах довольно небольшая: всего лишь 3 А на 220 В, при условии, что все лампочки в люстре будут включены, а их количество не будет превышать шести. Подобного вида напряжение может выдержать любой проводник сечения около 0,5 миллиметров (квадратных), а в обычной квартирной электропроводке сечение будет происходить не менее 2,5 миллиметров (квадратных), а это в свою очередь позволяет подключить люстру к электросети на алюминиевом проводе, суммарная потребляемость которого составляет около 2000 ватт. Именно поэтому при стандартном подключении люстры в квартирных условиях, вопрос сечения не должен тревожить.
Однако, если происходит подключение люстры с галогенными лампами и с напряжённостью в 12 В, то ток потребления будет, соответственно, гораздо больше. Тогда сечение провода в области проводки отталкиваясь от трансформатора понижения к люстре нужно рассчитывать локально и проверять на сколько соответствует сечение провода данному значению.
В случае, если люстра требует гораздо больше энергии и потребления тока, то имеет смысл присмотреться к замене ламп накаливания на люминесцентные или светодиодные лампы, которые являются гораздо более компактными и экологичными, а ток потребления которых будет в 10 раз меньше, нежели у ламп накаливания.
Монтаж к бетонному перекрытию
В данном разделе мы расскажем об особенностях закрепления люстры на бетонном потолке. Для этого точно также берут крепежную планку, прикладывают к поверхности и отмечают места крепления. Бывает так, что потолочное перекрытие состоит из пустотелых плит, понять это можно по легкому ходу сверла. В этом случае надо немного сдвинуть место крепления или повернуть по-другому планку, чтобы отверстия не попадали на пустотелые области. Если пустотелости везде, то воспользуйтесь анкерами. Также можно вмонтировать в потолочную плиту деревянную рейку, и уже к ней крепить планку шурупами. Имейте в виду, что плотное бетонное перекрытие можно просверлить только победитовым сверлом. Всегда берите сверло по диаметру крепежного дюбеля.
После того, как отверстия просверлены, можно переходить к креплению планки. Как это делать описывалось выше. Планку крепите надежно, но не переусердствуйте, ведь ее можно деформировать, если слишком сильно прижать.
Разберемся с проводами

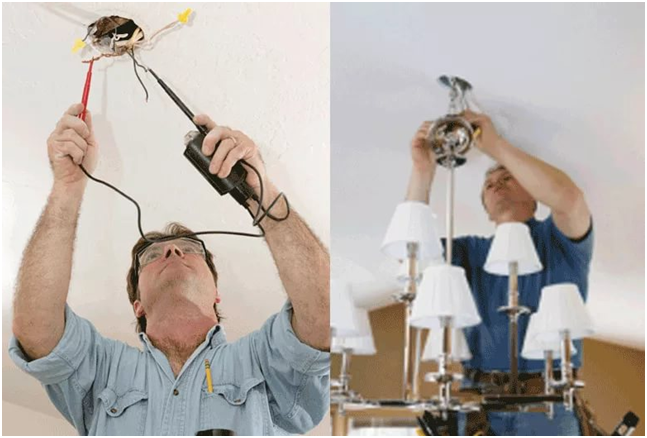

Многих людей, собирающихся самостоятельно установить люстру на потолок, больше всего волнует не техническая часть работы, а как правильно подключить провода. Этот вопрос мы и осветим в данном разделе.
Начнем с азов. Посмотрите, сколько проводов выходит с потолочного перекрытия, а также, сколько клавиш на выключателе. Если есть только 2 провода, то включать разные части люстры двухклавишным выключателем не получится – нужен третий провод. Если же у вас выходит 3 провода, и вы хотите чтобы свет включался в разных частях светильника, то в осветительном приборе, провода, которые идут к резьбе патрона и заземляющий провод скручиваются вместе, а оставшиеся делятся на 2 группы, и также скручиваются между собой.
Для работы вам понадобиться такой инструмент: плоскогубцы, отвертка обычная и индикаторная, клеммная колодка.
Отвертка-индикатор нужна, чтобы определить места подключения провода. Коснитесь жалом отвертки резьбы в патроне, а свободной рукой прикасайтесь по очереди к проводам, выходящим с этого патрона. При прикосновении к одному из них, индикатор должен засветиться. Такие же по цвету провода будут «землей». Скрученные пучки проводов нужно вставить в клеммную колодку, и крепко в ней зафиксировать.
