Проверка реле

Многие электрические цепи имеют в своем составе реле. Если потребитель включается вручную, реле получает приказ подвести питание к потребителю. Можно подвести питание к потребителю непосредственно от аккумуляторной батареи. При значительных потребляемых токах в цепь включается реле, чтобы не перегружать выключатель. Наряду с реле включения имеются также функциональные реле, например реле очистителя-омывателя ветрового стекла.

Проверка реле включения

При включении соответствующего потребителя подается сигнал на реле. При этом электрический ток управления, воздействуя на электромагнитную катушку, замыкает контур рабочего тока, обеспечивая питание потребителя.

Проще всего проверить работоспособность реле, заменив его на другое, исправное. Так например, поступают на СТО. При отсутствии запасного реле рекомендуется производить проверку следующим образом. Приведенные ниже обозначения клемм могут отличаться от имеющихся.

1. Выньте реле из держателя.2. Включите зажигание и соответствующий выключатель.3. С помощью прибора для контроля напряжения проверьте, есть ли напряжение на клемме 30(+) держателя реле

Для этого присоедините прибор к массе (-), а другой наконечник прибора осторожно введите в клемму 30. Если светодиод прибора загорается, напряжение есть. Если прибор показывает отсутствие напряжения, проверьте по схеме, нет ли обрыва на пути от положительного полюса (+) аккумуляторной батареи к клемме 30.4

Приготовьте перемычку из изолированного провода с зачищенными концами.5. Соедините перемычкой клемму 30 в держателе реле (+ аккумуляторной батареи, всегда подает напряжение) с выходом замыкающего контакта реле (клемма 37). Тем самым имитируется работа исправного реле. Где находятся клеммы в держателе реле, указано на реле.6. Если при включенной перемычке потребитель работает, можно сделать вывод о неисправности реле.7. Если потребитель не работает, выясните, в порядке ли соединение массы к потребителю. Затем проверьте соединение от клеммы 87 к потребителю. При обрыве устраните неисправность.8. Если необходимо, вставьте новое реле

Если прибор показывает отсутствие напряжения, проверьте по схеме, нет ли обрыва на пути от положительного полюса (+) аккумуляторной батареи к клемме 30.4. Приготовьте перемычку из изолированного провода с зачищенными концами.5. Соедините перемычкой клемму 30 в держателе реле (+ аккумуляторной батареи, всегда подает напряжение) с выходом замыкающего контакта реле (клемма 37). Тем самым имитируется работа исправного реле. Где находятся клеммы в держателе реле, указано на реле.6. Если при включенной перемычке потребитель работает, можно сделать вывод о неисправности реле.7. Если потребитель не работает, выясните, в порядке ли соединение массы к потребителю. Затем проверьте соединение от клеммы 87 к потребителю. При обрыве устраните неисправность.8. Если необходимо, вставьте новое реле.

Если неисправность появляется периодически, то причиной, как правило, является реле. В данном случае может иметь место слипание контактов. В этом случае слегка ударьте пальцем по корпусу реле. Если реле при этом срабатывает, замените его.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени	не более 0,7
на второй ступени	14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом	17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом	5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм	1,4 ± 0,07
Расстояние между контактами второй ступени, мм	0,45 ± 0,1

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110«.
Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени	не более 0,7
на второй ступени	14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом	17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом	5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм	1,4 ± 0,07
Расстояние между контактами второй ступени, мм	0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

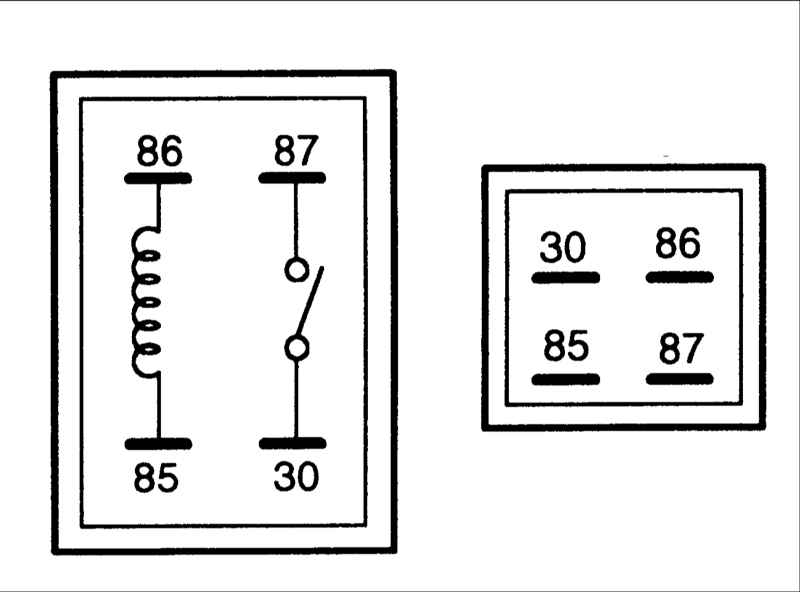

Как прозвонить реле

Готовим мультиметр. Ставим его в режим измерения сопротивления на 200 Ом. Замыкаем щупы, на дисплее вместо 1 должен появиться 0 — мультиметр исправен и готов к работе. Для четырёхконтактного реле. Проверяем сопротивление на контактах 85 и 86. Оно должно составлять от десятков до сотен ом.

Проверяем сопротивление на контактах 30 и 87. Без напряжения на 85 и 86 мультиметр должен показывать 1.

Подаём на 86 и 87 управляющее напряжение. Замеряем сопротивление 30-87. Должен быть 0. Реле исправно.

Для пятиконтактного реле порядок такой. Без управляющего напряжения тем же порядком проверяем цепь 85-86. Должно быть значение от десятков до сотен ом.

Затем проверяем сопротивление цепи 88-30. 0 на дисплее свидетельствует о правильной работе реле. Между контактами 30 и 87 должна быть единица. Равно как и между 88 и 87.

Подаём управляющее напряжение на 85 и 86. Проверяем контакты в том же порядке. Для цепи 30-88 мультиметр должен показать 1. Для цепи 30-87 — 0. А для 88-87 — 1.

Если всё так — реле исправно.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

• с нормально замкнутыми контактами;
• с нормально разомкнутыми;
• перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается.

В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

https://youtube.com/watch?v=jYrORsLBDE0

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

• Потребителя – электрооборудования, устройств, предохранителей, блоков.
• Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Читать также: Зажимы для проводки в квартире

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.

2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Проверка предохранителей автомобиля

Предохранитель на стартер лада гранта Современные модели автомобилей отличаются от своих старших «братьев» значительно возросшим уровнем сервиса, их возможности еще несколько лет тому назад было сложно себе представить.

Достигается это за счет многих составляющих, немаловажное место среди них занимает присутствие большого количества специальных электрических приборов, электродвигателей, нагревателей и т. д

Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители

Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей

Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители. Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей.

Блок предохранителей автомобиля

Когда следует проверять предохранители

Большинство автолюбителей начинает вспоминать о наличии предохранителей при сбое в работе любого потребителя электрического тока – от фар или габаритов и до электрических двигателей.

Перед тем как проверить предохранитель тестером, следует убедиться в надежности контактов электрической проводки или самых приборов.

К примеру, может просто перегореть лампочки, ее замена не требует использования тестера и проверки предохранителей.

Плавкие предохранители с прозрачным корпусом

В зависимости от марки автомобиля меняется количество предохранителей и возможные места их расположения.

На многих крышках блоков есть принципиальные схемы назначения каждого предохранителя и его технические параметры.

Но по таким схемам бывает сложно разобраться, новичкам лучше более подробно изучить назначение каждого предохранителя по инструкции пользования автомобилем. Эти знания намного ускорят поиск неисправных, проверить придется только те, которые могут стать причиной отказа функционирования электрических приборов различного назначения.

https://youtube.com/watch?v=rBVa0xrI06g

Места присодинения контактов приборов

Алгоритм проверки предохранителей

Современные предохранители имеют прозрачный корпус, для их проверки в большинстве случаев нет надобности использовать приборы. Достаточно визуально осмотреть состояние плавкого элемента и будет ясно, исправен он или перегорел.

Проверка предохранителей автомобиля приборами выполняется только в тех случаях, когда материал корпуса или конструкционные особенности не позволяют определить исправность «на глаз», придется пользоваться тестером или индикатором.

Индикатор проверки целостности электрической цепи

• Вынуть предохранитель из гнезда и, при необходимости, немного почистить его контакты.
• Перед тем как проверить предохранитель тестером нужно изучить инструкцию пользования. Согласно инструкции прибора присоединить оба контакта предохранителя. Во время работы с тестером прибор нужно устанавливать на проверку сопротивления. Если предохранитель исправен – прибор покажет короткое замыкание. В случае использования индикатора при исправном предохранителе загорится лампочка.
• Неисправный предохранитель нужно заменить новым. Обязательное условие – технические характеристики нового должны отвечать рекомендованным параметрам.

Тестер для проверки электрообрудования

Если работоспособность прибора не восстановилась, нужно искать другие причины выхода из строя. Это может быть обрыв цепи или поломки самого прибора.

Дальнейшие устранения неисправностей намного сложнее, выполнять их лучше на специализированных станциях технического обслуживания. Неквалифицированное вмешательство в систему электрооборудования автомобиля может стать причиной очень неприятных последствий.

Способы самостоятельной проверки работоспособности

Есть несколько методов проверки функционального состояния регулятора. Проще всего обратиться в автосервис, однако проверить работоспособность устройства можно самостоятельно. Самым простым способом, который осуществляется без съёма реле, является тестирование бортового тока с помощью мультиметра.

Проверка мультиметром без демонтажа

Суть способа в измерении напряжения, что поступает на АКБ для её подзарядки. В ходе тестирования понадобится помощник, чтобы педалью акселератора регулировать обороты двигателя. Проверка осуществляется следующим образом.

1. Запустить двигатель и прогреть его около 5 минут.
2. При работающем моторе открыть капот и присоединить контакты мультиметра к клеммам аккумулятора, соблюдая полярность. Переключатель тестера выставить в положение 20 вольт.
3. Оценивается зарядное напряжение, идущее от генератора, при включённом ближнем свете (остальные потребители тока выключены) и оборотах коленчатого вала в пределах 1,5–2,5 тыс. об/мин. Если разность потенциалов превышает 14,8 В, регулятор неисправен и подлежит замене однозначно. Когда же входящий ток меньше 13,5 В, кроме реле можно заподозрить неисправность проводки или самого генератора.

Чтобы полноценно протестировать реле, его нужно снять.

Тестирование снятого регулятора (со схемой)

Электронное реле обычно находится на поверхности генератора и закрыто пластиковой крышкой. Съём производится с помощью отвёртки, форма наконечника которой зависит от модели автомобиля (крестовидный, шестигранник). Есть большая вероятность того, что регулятор образует блок с щётками генератора. Для тестирования кроме мультиметра понадобится контрольная лампа на 12 В (не более 3 Вт) и регулируемый источник тока.

Контакты проводов от источника тока присоединяем:

• «минус» к массе регулятора;
• «плюс» к клемме, маркированной «В».

Провода контрольной лампы подсоединяются к графитовым щёткам (полярность значения не имеет).

Сначала на реле подаётся напряжение в пределах 13–13,5 вольт. При такой разнице потенциалов лампочка должна гореть. Если этого нет, значит произошёл обрыв цепи в регуляторе, который может быть где угодно: в любом случае устройство неисправно.

При горящей лампочке нужно постепенно увеличивать входящее напряжение. Если реле исправно, в пределах 14,2–14,5 В лампочка гаснет. Когда же контрольная лампа горит при дальнейшем повышении разницы потенциалов, реле неисправно (произошёл пробой) и подлежит замене. Неудовлетворительным результатом теста также является такой, когда лампа гаснет при напряжении менее 4 вольт. Такого тока будет недостаточно для обеспечения питанием электроприборов и одновременной качественной зарядки аккумуляторной батареи.

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

• Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом — Ω, диапазон устанавливается в пределах 2 кОм.
• Один измерительный провод подводят к гнезду, а второй в СОМ.
• Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

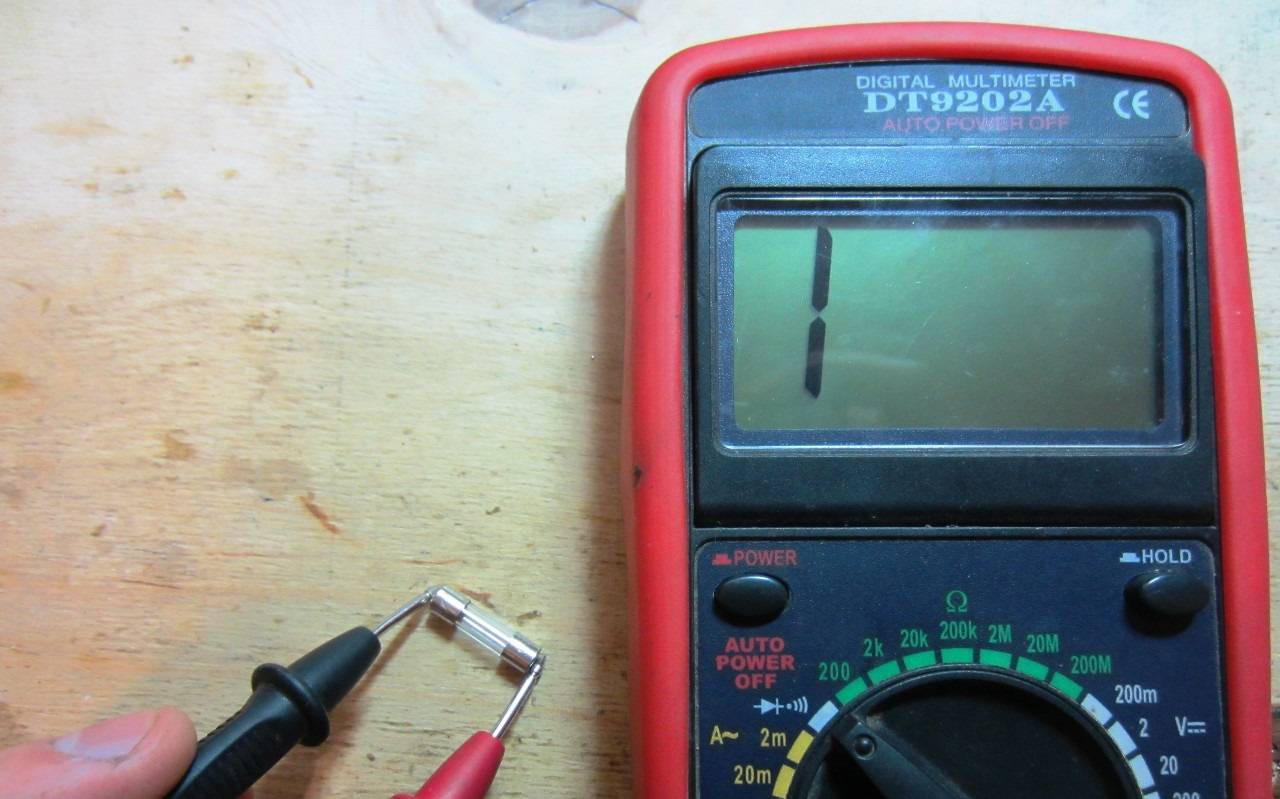

Как подключить мультиметр к предохранителю и как проверить его тестером

Проверка предохранителей выполняется время от времени в автоматах щитовых комнат квартир или в автомобилях. Сделать это можно с помощью простого тестера или мультиметра.

Для начала нужно разобраться с типом электропредохранителя. Они бывают патронными и плоскими. Первый имеет форму цилиндра, и продолжительное время использовался в домах и в электроприборах. Этот цилиндр имеет два металлических контакта, с помощью которых он и включается в сеть последовательно. Второй часто используется в автомобилях последние несколько десятков лет. Внешне он похож на вилку провода, так как конструктивно он выглядит как кусочек пластика с торчащими из него контактами.

После этого следует понять, как работает мультиметр. Это прибор, который измеряет силу переменного и постоянного тока, сопротивление и напряжение. С его помощью можно проверить работоспособность любых электроприборов и их элементов. Касается это и электропредохранителя.

Важно! У мультиметра и тестера есть два контакта с положительным и отрицательным знаком. Для проверки он пропускает по контурам прибора или его элемента небольшое количество электричества от своей батареи и проверяет, сколько его вернулось на другой контакт. Подробная пошаговая инструкция по проверке выглядит следующим образом:

Подробная пошаговая инструкция по проверке выглядит следующим образом:

• Убедиться, что устройство выключено и вынуть предохранитель из прибора или автомобиля;
• Включить мультиметр и должным образом настроить его. Установить переключатель на измерение сопротивления (Ом). Можно заранее скрестить положительный и отрицательный щупы и посмотреть на значение. Параметр измерения электропредохранителя должен получиться практически идентичным. Также можно измерить силу тока вместо сопротивления. Для этого ручка поворачивается в соответствующем направлении (А);
• Прикоснуться обоими щупами мультиметра к ножкам электропредохранителя одновременно и зафиксировать значение измеряемого параметра на экране;
• Если при измерении сопротивления ничего не появилось, то это означает, что элемент расплавился и вышел из строя. При измерении силы тока у нормально функционирующего предохранителя мультиметр должен постоянно издавать пищащие звуки. Если элемент перегорел, и в нем нет контакта, то прибор при прозвонке будет «молчать».

Таким образом, электропредохранитель в современной технике — важная и нужная вещь, способная защитить приборы и человека от воздействия большой силы тока, образовавшейся в результате короткого замыкания. Проверить такой элемент цепи на работоспособность можно и простым тестером или мультиметром.

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.
