Металлоискатель своими руками: подробная инструкция

Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

Для начал следует подготовить необходимое оборудование, а именно:

• мультиметр, который измеряет скорость.
• LC метр.
• Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

1. Включить питание.
2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
3. Коснуться пальцами разъема датчика.
4. При включении должен мигнуть, а затем погаснуть светодиод.

Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.

Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 – 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

Список деталей для металлоискателя терминатор 3

В качестве деталей для металлоискателя трио понадобятся:

При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

Особенности схемы металлоискателя с дискриминацией металлов

Для облегчения задачи поиска, металлодетекторы оснащают дискриминаторами, дающими возможность различить вид металла и пропустить мусор. Наиболее простые методы выявления реализуются в старых изделиях и приспособлениях начального уровня. Опция дискриминации даёт возможность пользователю среагировать на фазовые сдвиги конкретной величины. В то же время, устройство не способно различить цветные металлы друг от друга. В промышленных приборах используют дискриминаторы с выделением диапазона. Применяемые в таких изделиях процессорные системы дают возможность запрограммировать детектор на реагирование лишь на конкретные подгруппы металлов.

Watch this video on YouTube

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

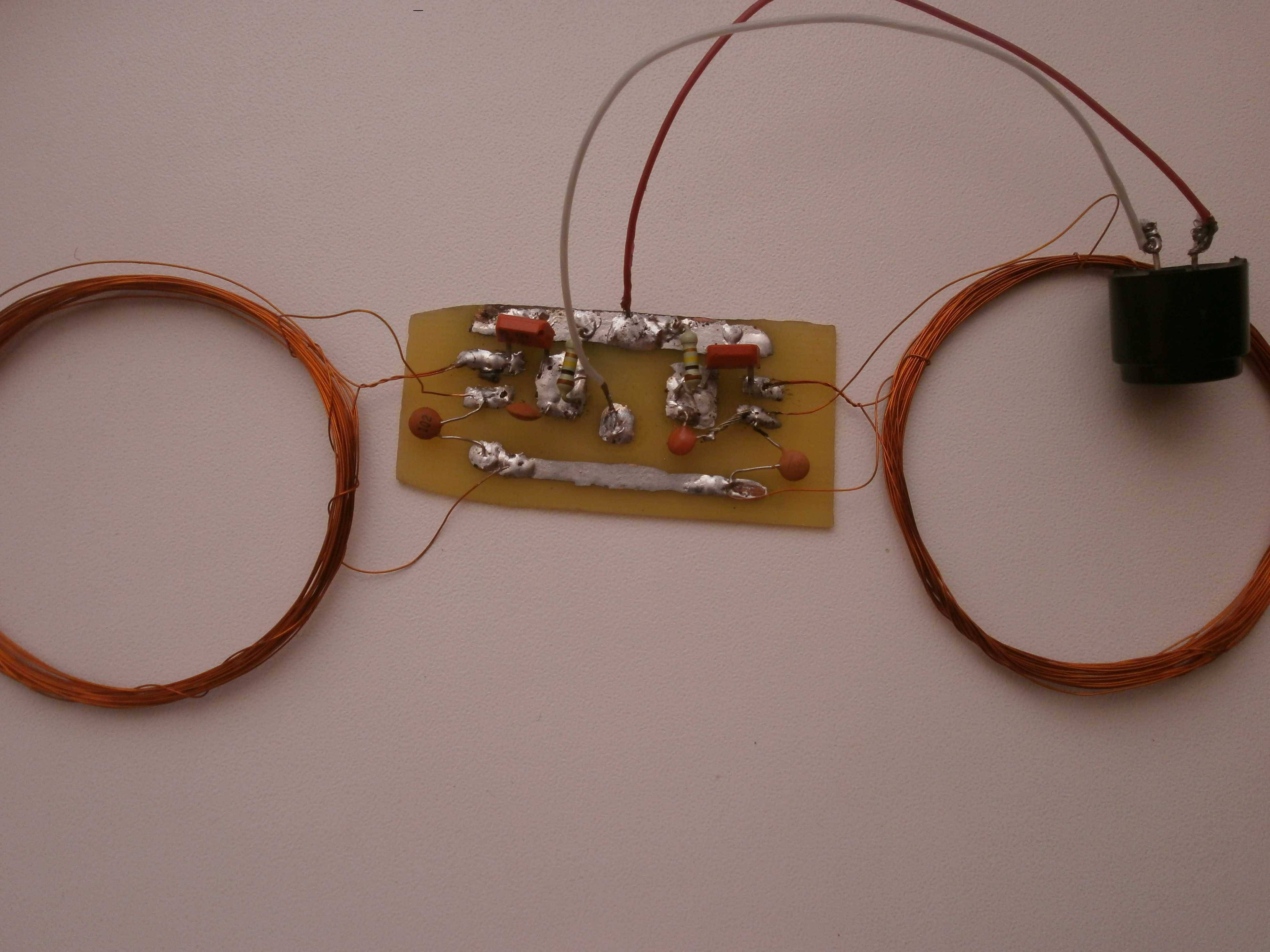

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
6. Припаивают согласно схеме выводы катушечных детекторов.
7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
9. Фиксируют элементы клеем и замазывают масляным лаком.
10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

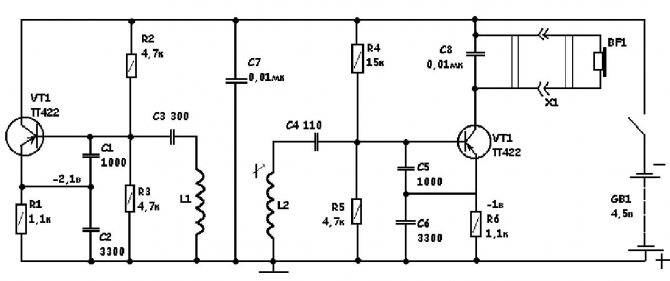

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Детали самодельного металлоискателя:

• Микросхемы; К176ЛА7, К176ЛА9
• Кварцевый резонатор; 1 МГц
• Варикап; Д901Е
• Резисторы; 150к-3шт., 30к-1шт.
• Резистор переменного сопротивления; 10к-1шт.
• Конденсатор электролитический;50Мкф/15 вольт
• Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

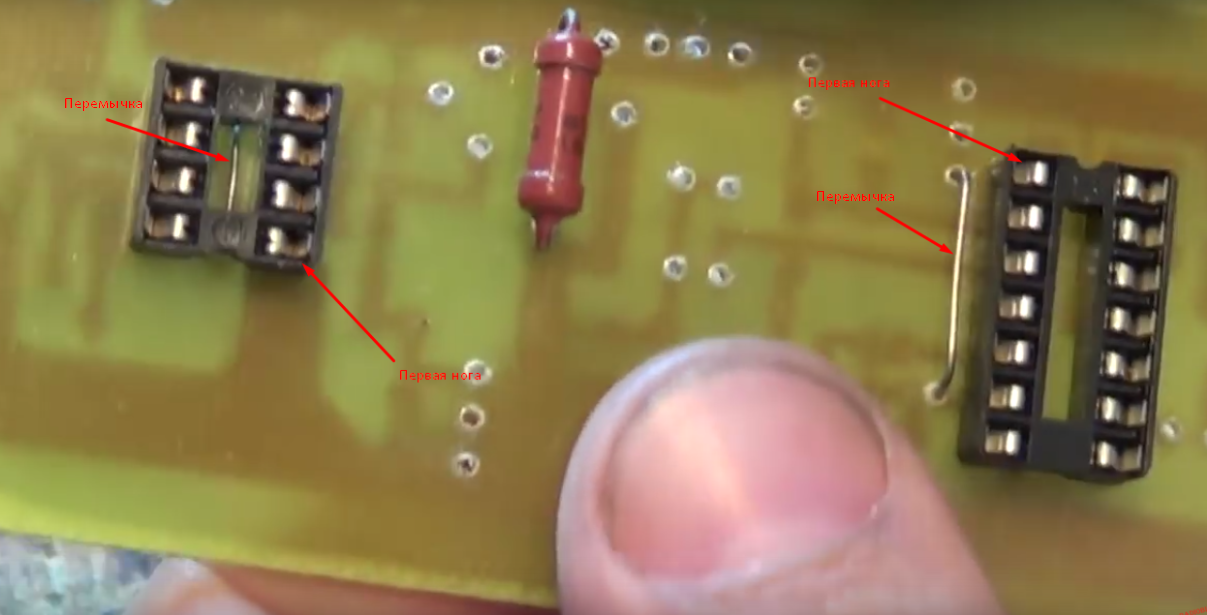

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я  оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень  биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

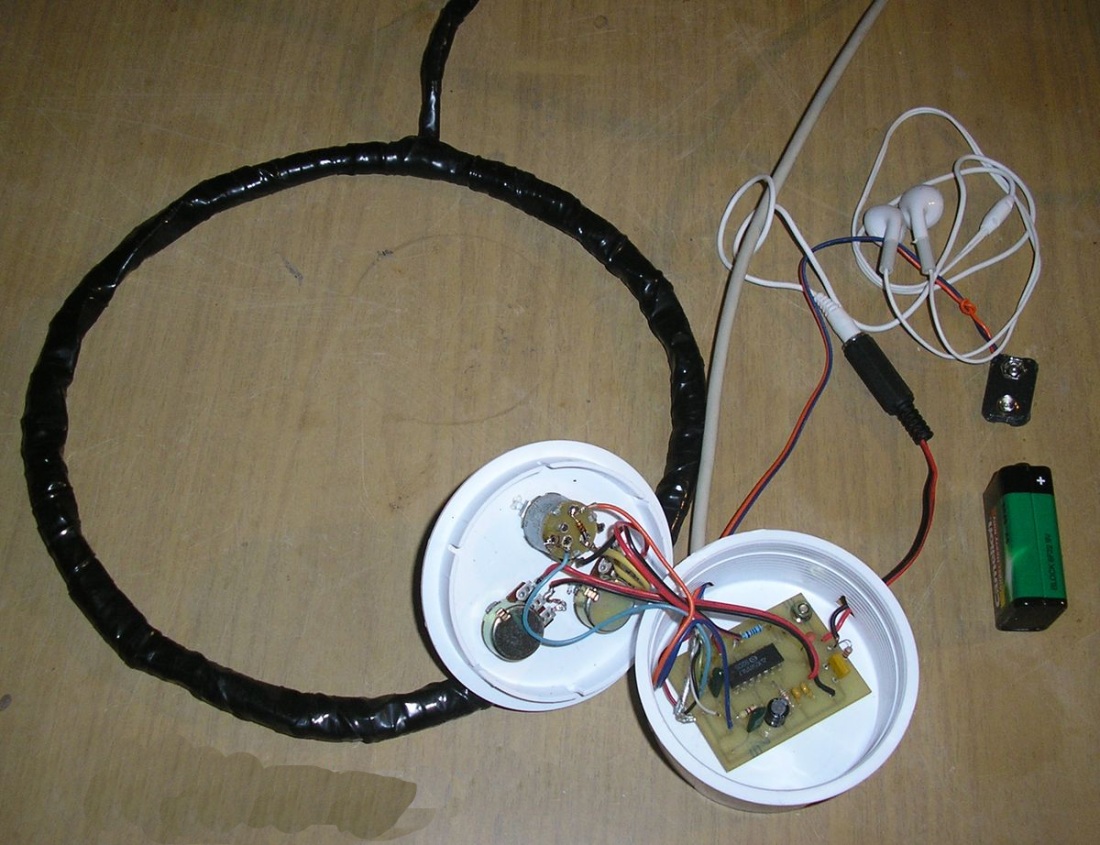

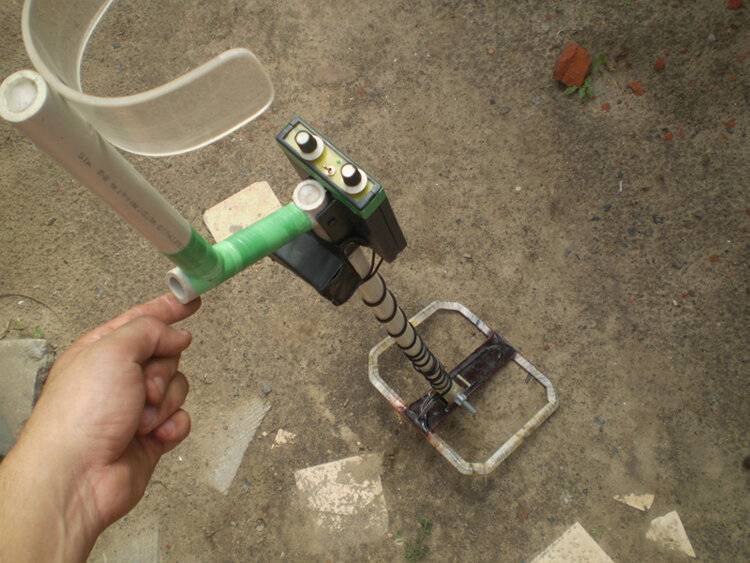

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Прочие элементы самодельного металлоискателя пират и монтаж штанги

Динамик можно взять от китайского портативного радио с сопротивлением 8 Ом. Так же для настройки нужны два потенциометра на 10 и на 100 кОм. Провод от катушки к схеме нужно использовать максимально толстый и экранированный, дабы исключить, возможно, влияния помех. Что касается питания, то запитывается данный металлоискатель от 12 В источника питания, однако желательно установить на входе стабилизатор напряжения типа L7812. После окончательно проверки работоспособности можно приступать к изготовления каркаса самодельного металлоискателя пират.

По этому пункту можно давать лишь общие рекомендации, так как каждый будет исходить из того, что есть у него в наличии. Желательно прикупить 4-5 метра водопроводной трубы из ПВХ и пару перемычек для того, что бы сделать штангу более удобной. На конец штанги, который вы будете держать, можно установить удобную подставку для руки из пластиковой канализационной трубы. После чего устанавливаем плату в любую подходящую по размерам коробку и крепим на штанге. В качестве источника питания подойдет аккумулятор от шуруповерта. Он и не слишком тяжелый и не слишком габаритен, а хватит вам его надолго. Следует учитывать только одно, в самой конструкции не должно быть посторонних металлических элементов, так как это будет сильно искажать электромагнитное поле прибора.

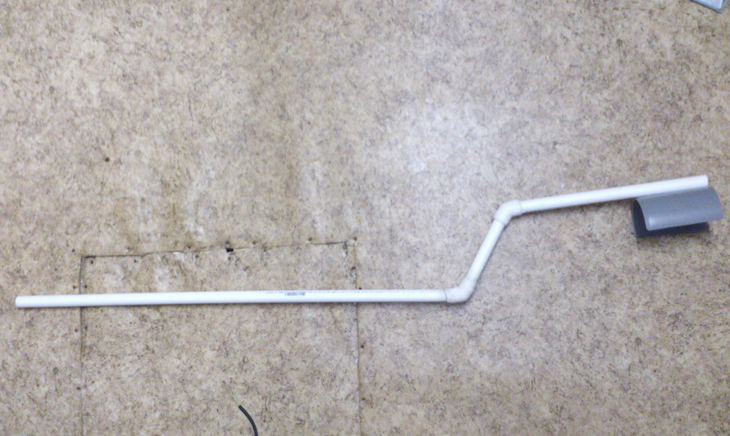

Скриншот примерной сборки штанги:

Фото с сайта i76.fastpic.ru

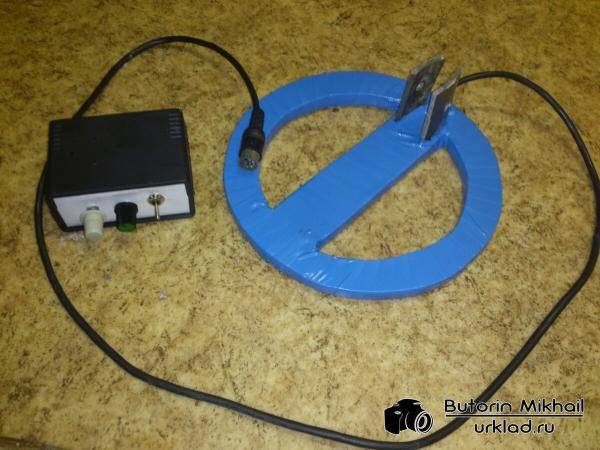

Скриншот готового металлоискателя:

Фото с сайта i76.fastpic.ru

Основные параметры

Метод поиска

Индукционные металлодетекторы (МД) состоят из приемопередающей катушки индуктивности.

Излучаемый сигнал при попадании на металлический предмет отражается обратно и регистрируется приемником. Эти устройства достаточно просты в изготовлении своими руками, но их чувствительность сильно зависит от типа грунта и качества катушки.

Импульсные МД возбуждают в поисковой зоне вихревые токи и измеряют вторичное затухающее электромагнитное поле. Чувствительность этих приборов выше и не зависит от типа грунта. Однако они потребляют много электроэнергии, что не позволяет работать в автономном режиме продолжительное время.

Фазочувствительные МД могут быть:

1. Импульсными. Приемник и передатчик здесь – один и тот же элемент. Он фиксирует сдвиг фаз отраженного от металла сигнала. Нарастание сдвига фаз вызывает в наушниках щелчки: чем ближе МД к металлу, тем чаще они становятся, в итоге сливаясь в единый звук. На этом методе основана работа популярного металлоискателя «Пират».
2. Двухконтурными. Состоят из 2 симметричных генераторов и 2 детекторов. Металлический предмет нарушает синхронизацию генераторов, и возникают те же щелчки, сливающиеся в непрерывный тон.
3. Параметрические МД не имеют ни приемной, ни передающей катушки, что делает их простыми, дешевыми и популярными для сборки своими руками. LC-генератор создает электромагнитное поле звуковой частоты. Любой металл рядом с металлоикателем изменяет параметры катушечного детектора, что влияет на частоту и амплитуду генерируемых сигналов. Схему таких приборов легко найти. Однако чувствительность их низкая и не позволяет вести сложные поиски. Параметрические МД делятся на:
4. Частотные МД. Излучают многочастотные сигналы. При приближении к металлам прибор фиксирует изменение частоты.
5. Металлоискатели, регистрирующие изменение добротности контура. Когда расстояние между прибором и металлом уменьшается, прибор фиксирует это.

Глубина обнаружения

Глубина обнаружения зависит от диаметра катушки, электронной схемы и частоты работы. Чем больше диаметр мотка провода, мощнее излучаемое электромагнитное поле и ниже его частота, тем глубже зона обнаружения металлоискателя, сделанного своими руками.

Однако с увеличением глубины поиска ухудшается чувствительность металлоискателя к мелким предметам, селективные возможности также снижаются. Возрастает энергопотребление и вес устройства, что усложняет длительное удержание металлоискателя в руках.

Частота работы

По частоте работы МД делятся на:

1. Высокочастотные. Работают на частотах нескольких сотен кГц. Применяются в приборах, рассчитанных на поиски золота, так как имеют отличную дискриминацию. Но резко теряют чувствительность на мокрых и магнитных грунтах, а также на глубине больше 40 см.
2. Среднечастотные. Частота работы до нескольких десятков кГц. Требования к качеству катушки ниже, хорошая чувствительность. Глубина обнаружения до 1,5 метров при условии, что грунт сухой и маломинерализованный.
3. Низкочастотные. Работают на частоте от сотен Гц до нескольких кГц. Это глубинные металлоискатели, обнаруживающие предметы до 5 метров под землей. Они просты в изготовлении своими руками. Из недостатков: низкая чувствительность и высокое энергопотребление. Подходят в качестве магнитодетекторов, а также для поиска крупных предметов из черного металла (арматура, проводка).
4. Сверхнизкочастотные. Не подходят для любительского поиска, так как имеют высокое энергопотребление и большие габариты, а для обработки сигнала требуются специальные программы. Частота работы до нескольких сотен Гц. Эти металлоискатели невозможно удерживать на руках, поэтому они устанавливаются на автомобиле.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7…0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100… 140 мм. Рабочая частота генератора около 150 кГц.

Рис. 13. Схема простого металлоискателя на трех транзисторах.

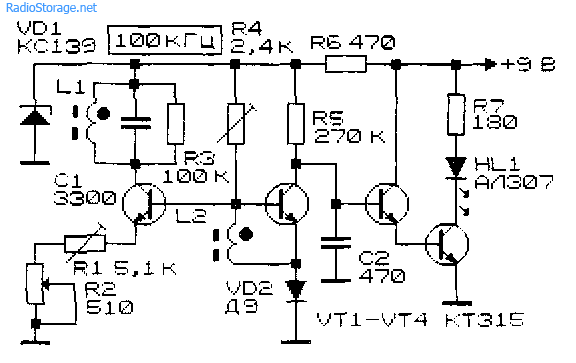

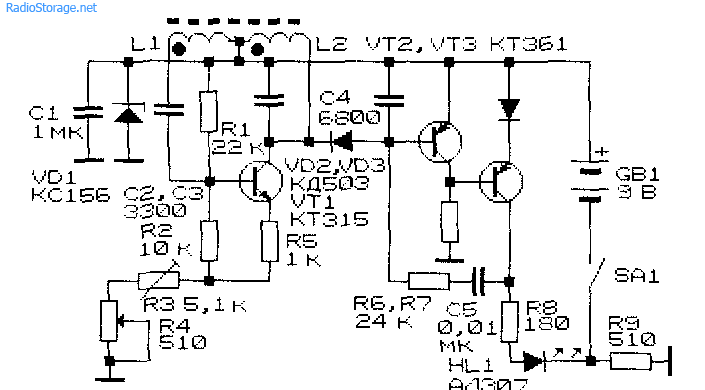

Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Схема проекта

Схема металлоискателя на Arduino c дискриминацией металлов представлена на следующем рисунке.

При обнаружении металла устройство будет издавать звуковой сигнал, а на ЖК дисплее с помощью столбчатой диаграммы (bar graph) будет отображать степень близости металла, а также указываться тип металла – железо (ferrous) или цветной (nonferrous).

Устройство представляет собой индукционно-балансный металлодетектор, работающий на очень низкой частоте (very low frequency, VLF). Металлоискатель содержит передающую и приемную катушки индуктивности. Как и во всех схемах подобных детекторов, для нашего прибора очень важен баланс между катушками. Потенциометр в схеме детектора используется для устранения влияния противофазного компонента (out-of-phase component) сигнала – приводит сдвиг по фазе к нулю, а синфазный компонент (in-phase component) обнуляется с помощью соответствующего расположения катушек – по принципу работы IB-детекторов.

Каждая катушка индуктивности изготовляется при помощи намотки 64 витков провода сечением 0,5 мм2 из эмалированной меди на D форму (D shape) диаметром 11 см. После этого конструкция катушки обматывается лентой и экранируется алюминиевой фольгой, после чего к ней к ней прикрепляется луженая медная проволока – необходимо оставить небольшой пропуск в фольге чтобы ее прикрепить. После чего обе катушки закрепляются на пластиковое основание. Внешний вид собранных катушек индуктивности для металлоискателя показан на следующем рисунке.

Более подробно процесс их сборки вы можете посмотреть на видео, приведенном в конце статьи. Внешний вид собранной конструкции металлоискателя показан на следующем рисунке.

Для настройки работы проекта нам первым делом необходимо определить резонансную частоту колебательного контура в нашей схеме. Для этого можно использовать известную из курса физики формулу, online калькуляторы, либо же ее можно измерить с помощью осциллографа. Если собрали катушки описанным способом, то резонансная частота нашего контура должна составлять примерно 7.64 кГц. Если вы получили другое значение резонансной частоты, то вам необходимо внести соответствующие изменения в следующую строчку программы:

Arduino

#define TIMER1_TOP (249) // fine-tune the frequency

1	#define TIMER1_TOP (249) // fine-tune the frequency

Как вы можете посмотреть на далее представленном видео, результаты работы металлоискателя получились весьма впечатляющими. В отсутствии металла прибор показывает устойчивую работу. Металлический круг диаметром 15 см обнаруживается на расстоянии более 30 см. Металлические предметы большего размера обнаруживаются на расстояниях, превышающих 40-50 см. Маленькую монету можно обнаружить на расстоянии 15 см (в воздухе).

Для питания металлоискателя автор проекта использовал два литиевых аккумулятора, которые при последовательном соединении обеспечивают питающее напряжение 7.4 В – это напряжение подается на контакт Vin платы Arduino. Энергопотребление устройства не превышает 20mA, поэтому от таких аккумуляторов оно будет работать достаточно долго.

Для значительного увеличения чувствительности металлоискателя автор проекта предлагает осуществлять управление передающей катушкой с помощью мощного MOSFET транзистора – в дальнейшем он на странице проекта планирует опубликовать результаты подобного эксперимента.

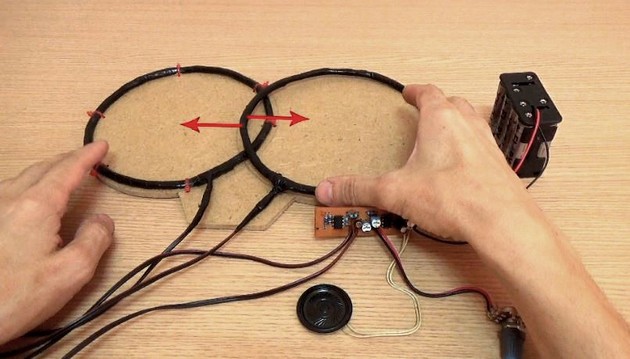

Так называемая «бабочка»

Такое прозвище связано с характерной формой площадки, на которой расположены индукторы.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек создается индукционное равновесие. Как только посторонний предмет с электропроводностью попадает в электромагнитное поле, баланс поля нарушается.

Генераторы реализованы на микросхемах NE555. На иллюстрации представлена ​​типовая схема такого устройства.

Катушка для металлоискателя (на схеме их две: L1 и L2) изготавливается вручную из провода сечением 0,5-0,7 мм². Идеальный вариант — медный сердечник обмотки трансформатора с лакокрасочной изоляцией (снятый со всех ненужных трансформаторов). Характеристики не нужно поддерживать с максимальной точностью при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки захватывают монтажной резьбой и заливают трансформаторной краской. Если этого не сделать, вибрация катушек выведет схему из настроенного равновесия.

Электрическая схема

Возможны два варианта изготовления:

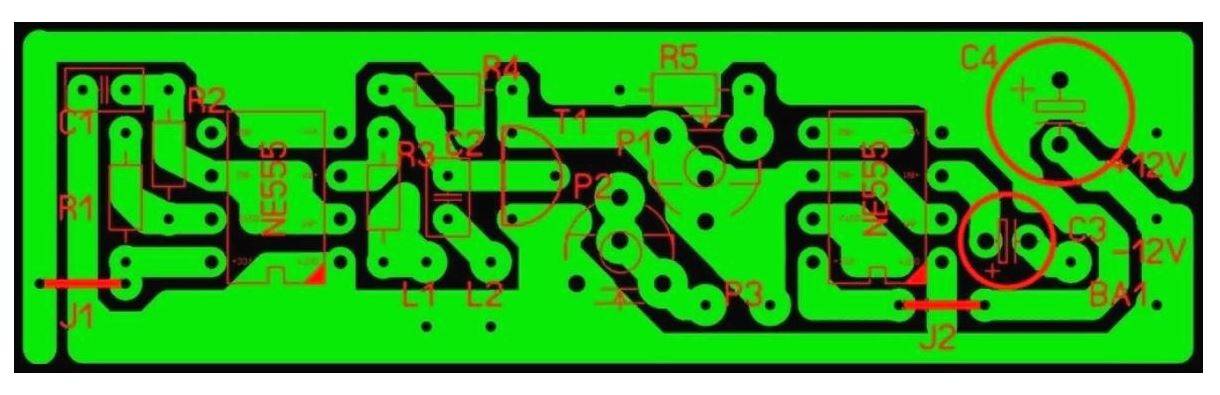

• для аккуратности и надежности гравировку доски лучше по предложенному дизайну.
• при небольшом количестве элементов его можно смонтировать на макетной плате, соединив ножки деталей с помощью проводников;

Любой «сопливый» припой может выйти из строя в поле и обидишься на потерянное время.

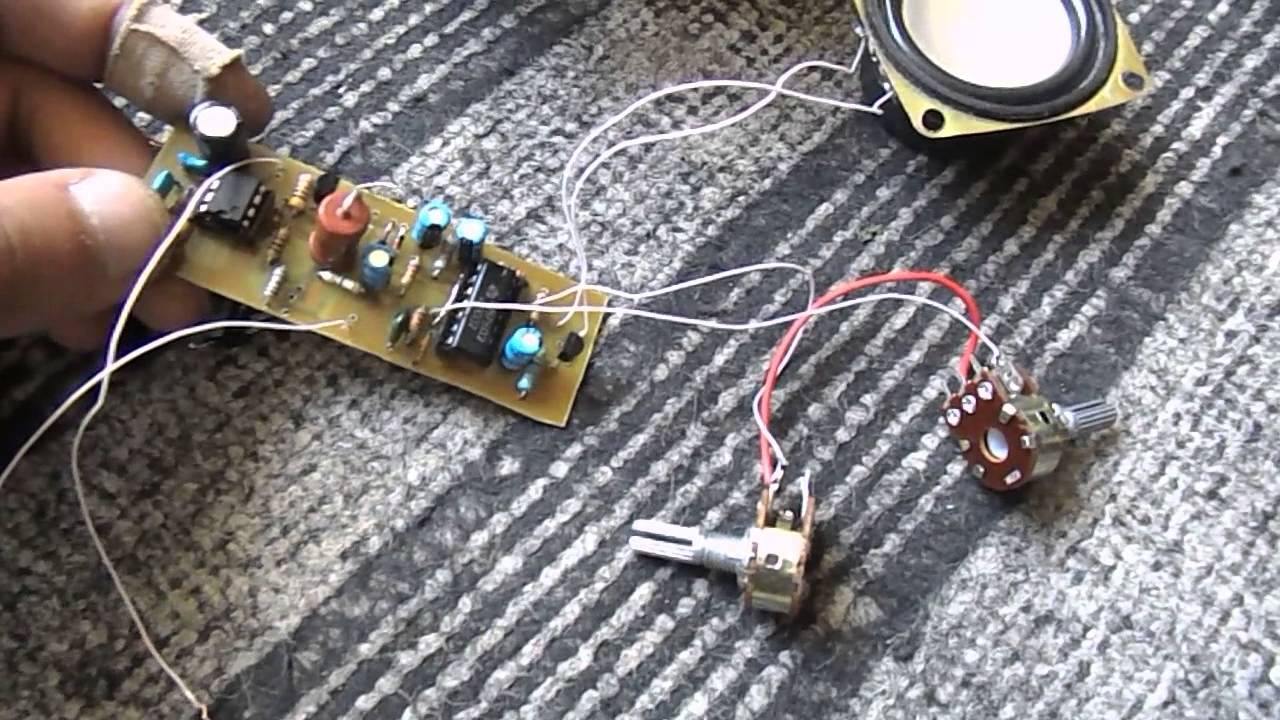

Как и транзисторный металлоискатель, NE555 требует некоторой настройки перед использованием. На схеме показаны три переменных резистора:

• R2 примерно регулирует чувствительность;
• R1 предназначен для настройки частоты генератора и достижения именно этого баланса;
• с помощью резистора R3 можно установить чувствительность с точностью до 1 см.

Блок питания достаточно универсален: 9–12 вольт. Можно взять батарею от ИБП или собрать блок питания от батареек ААА. Хороший вариант — аккумуляторы 18650 (их еще и для вейпинга используют).

Настройка «бабочки»

Принцип работы описан выше, поэтому давайте просто разберем технологию. Выставляем все резисторы в центральное положение и обеспечиваем поломку синхронизации генераторов. Для этого сверните витки «восьмеркой» и двигайте их относительно друг друга, пока скрип не перейдет в треск. Это срыв синхронизации.

Скрепляем кольца и вращаем резистор R1 до появления постоянного треска через равные промежутки времени.

Поднося металлические предметы к перекрытию катушек (это точки поиска), вы получите постоянный писк. Чувствительность регулируется резистором R2.

Остается только регулирующий резистор R3, который вместо этого используется для коррекции падения напряжения в блоке питания.

Механическая часть

Стержень для металлоискателя своими руками изготавливается из легкой пластиковой трубы или из дерева. Использование алюминия нежелательно, так как это мешает работе. Схема и органы управления могут быть спрятаны в герметичном корпусе (например, в распределительной коробке для проводки).

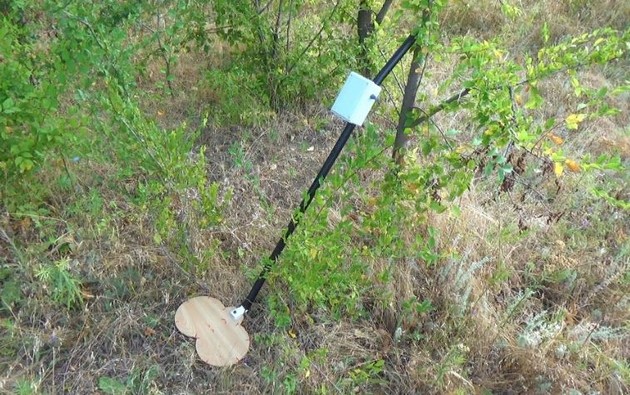

Искатель бабочек готов к использованию.

Разновидности приборов

Если вы задаетесь вопросом: «Как сделать металлоискатель в домашних условиях?», не забудьте разобраться с основными параметрами устройства. Принцип работы воплощается посредством разных технических способов с учётом назначения устройства. Для примера, модели, которые эксплуатируются при пляжном золотоискательстве и строительно-ремонтном поиске, могут обладать внешними сходствами, но работать по существенно другому принципу

Чтобы успешно завершить монтаж устройства, важно иметь четкое представление требований, которым должен соответствовать детектор. Учитывая конструктивные особенности поисковых детекторов, можно выделить ряд параметров:

1. Проникающая способность или проницаемость — этот показатель указывает на максимальную глубину, на которую распространяется ЭМП катушки в грунте. Если предмет находится глубже этой отметки, скорее всего, он останется незаметным.
2. Величина и размеры зоны поиска — воображаемая зона в почве, где предположительно находится объект.
3. Показатели чувствительности — поддержка функций определения более или мелких предметов.
4. Избирательность — функция быстрого реагирования на более актуальные находки. Мечтой каждого кладоискателя является детектор, определяющий лишь самые драгоценные металлы.
5. Помехоустойчивость — способность дискриминировать (исключать из поиска) ЭМП посторонних предметов и источников: например, радиостанций, грозовых разрядов, ЛЭП, электрического транспорта и других помех.
6. Компактность и оперативность. Эти показатели указывают на уровень электропотребления, а также массогабариты прибора и размеры зоны поиска. Ведь маленьким устройством тяжело изучить большую площадь, в то время как слишком крупный прибор не сможет дать точные результаты в узком пространстве.
7. Наличие функции дискриминации или разрешающей способности, которая позволяет микроконтроллеру отделять разные по свойствам и характерам металлы. Данный параметр относится к составным характеристикам, т. к. на выходе устройства присутствует 1, максимум 2 сигнала, а величины, которые указывают на свойства и местонахождение предмета находки гораздо больше.

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала!

Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким.

В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково.

Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2020 года. Источник

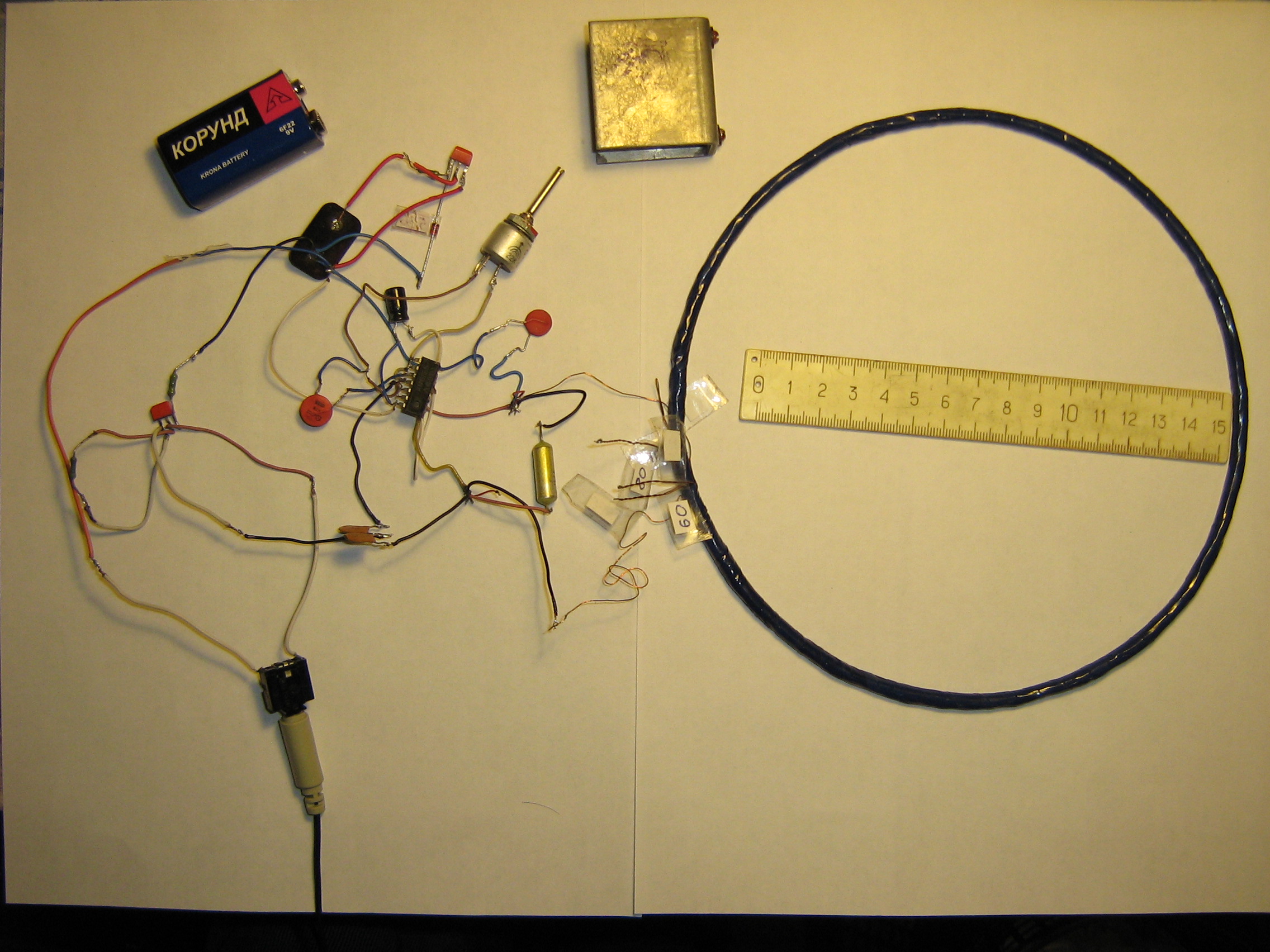

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

Посмотрите товары для изобретателей. Ссылка на магазин.

И так, для сборки простого металлоискателя нам необходимо:

~ два транзистора КТ315 или аналогичные; ~ два конденсатора 1000 пф; ~ два конденсатора 10000 пф; ~ два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Электроника для самоделок вкитайском магазине.

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

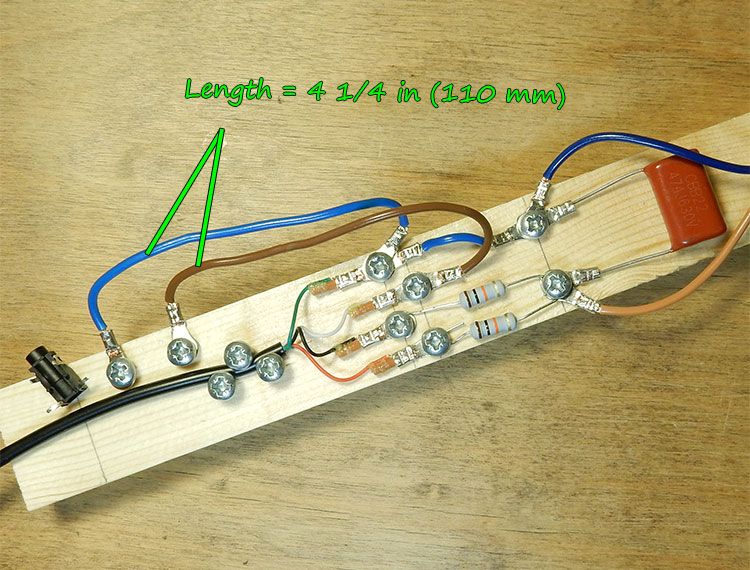

Картонная плата металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Катушки металлоискателя

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

zen.yandex.ru

Популярные схемы: как сделать металлоискатель в домашних условиях

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

1. Пират. Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
2. Кощей. Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
3. Клон. Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.

Самостоятельная сборка металлоискателя

Не обязательно получится идеальный внешний вид при создании изделия собственными руками. Тем не менее, хорошую функциональность на современной элементной базе создать не слишком сложно. Ниже рассмотрена модель с функцией дискриминации. Она способна различить алюминиевую пробку и фольгу сигаретной пачки, дешевые копейки из сплавов и ценные золотые монеты.

Таблица дискриминации

Конструкция

Катушку делают из двух спиральных обмоток (18 и 24 витка) с размерами по внешнему радиусу 21 и 16 мм, соответственно. Для нанесения разметки и создания каркаса применяют основу из материала с немагнитными свойствами. Герметизация эпоксидной смолой или другим составом продлит срок службы.

Блок управления собирают по этой электрической схеме

Материалы, детали и заготовки

Для катушки подойдет стандартный трансформаторный провод из меди диаметром 0,6-0,9 мм. Блок управления собирают на стандартных микросхемах. Основные узлы – процессор и преобразователь частоты MCP3201. Стабилитроны, транзисторы и другие электронные компоненты указаны на чертеже (картинка выше).

Порядок сборки и дизайн

Для надежного закрепления функциональных блоков подбирают подходящую прочную штагу. Блок электроники рекомендуется поместить в герметичном корпусе, чтобы предотвратить короткие замыкания в неблагоприятных погодных условиях. Оформление выполняют с учетом личных предпочтений, умений и навыков.

Программирование блока управления

Для прошивки устройства применяют специализированный программатор. Печатную плату несложно создать самому. Питание 5 V можно организовать от стандартного компьютерного порта USB.

Электрическая схема программатора

Сборка

В процессе сборки особое внимание уделяют герметичности и надежности закрепления отдельных компонентов. Следует помнить о сложных условиях эксплуатации в рабочем режиме, возможных ударных воздействиях при перевозке. Разборная конструкция упростит транспортировку и хранение

Разборная конструкция упростит транспортировку и хранение.
