Устройство и принцип действия кулачковых переключателей

Что из себя представляет

Что касается вариативности в значениях допустимого напряжения, то оно достаточно широко.

Так, прибор может работать как при сравнительно низких значениях в 50 Вольт, так и при значительных нагрузках в 500 Вольт в случае использования сети переменного тока или 220 Вольт для постоянного типа электричества.

Важным условием долгой службы и выносливости выключателя является качество его конструктивных материалов.

Слой изоляции и сами проводники сделаны из высококачественного сырья. Все этапы производства выполнены по последнему слову техники. Это обеспечивает малогабаритность прибора.

Также благодаря подобранному сочетанию материалов повышается невосприимчивость к возможным перегрузкам и обеспечивается высокий уровень коммутационных способностей.

С целью предотвращения неполадок, связанных с короткими замыканиями, используется предохранительный элемент.

Кулачковые механизмы

Устройства применяются при необходимости преобразования вращения ведущего вала в линейное перемещение небольшой амплитуды. Основные элементы механизма следующие:

  • ведущий вал;
  • закрепленный на нем (или являющийся его частью);
  • фасонный диск с выступом;
  • толкатель, движущий в направляющих, обеспечивающих линейность его движения.

Фасонный диск (он называется также кулачком) – это активный элемент кинематической пары. Исполнительным элементом служит толкатель. Иногда движение передается через качающиеся на параллельном валу коромысло.

Одним из основных параметров у механизмов с толкателем является эксцентриситет — ось толкателя смещается относительно оси кулачка.

Принцип работы кулачкового механизма прост:

при вращении кулачка в плоскости толкателя он поворачивается своим сечением с большим радиусом, оказывая давление на толкатель и вынуждая его к линейному движению. Это перемещение происходит до тех пор, пока не будет достигнута вершина кулачка. После его прохождения давление на шток начинает ослабевать вплоть до достижения минимального радиуса диска. Шток возвращается обратно под действием пружины. Цикл повторяется.

Особенностью кулачковой пары является ее необратимость. Кривошипный механизм может преобразовывать движение в обе стороны. Так, в бензиновом или дизельном двигателе во время рабочего хода продольный ход поршня преобразуется во вращение коленвала. Во время такта выпуска накопленная инерция вращения маховика вращает коленвал, и кривошипный механизм превращает его в обратный ход поршня, вытесняющего остатки продуктов сгорания рабочей смеси из цилиндра.

Кулачковая пара такой обратимости не имеет, поскольку отсутствует жесткая связь между элементами. Толкатель совершает обратное перемещение под действием возвратной пружины.

Самым широко распространенным примером кулачкового механизма служит распределительный механизм в двигателе внутреннего сгорания. Кулачки распредвала напрямую или через коромысла открывают в определенном порядке клапаны цилиндров. Закрываются они возвратными пружинами.

Чтобы спроектировать действующее устройство, необходимо провести ряд расчетов, для синтеза кулачкового механизма построить передаточную диаграмму.

Трехфазные и двухпозиционные коммутаторы модульного типа

Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:

  • при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
  • в современных электросетях, оснащенных системами автоматического резервирования;
  • для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
  • для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
  • при выборе нужного режима для отопительного оборудования и сварочных агрегатов.

Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.

Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:

  • тип коммутирующего устройства;
  • номинальный ток, на который рассчитан его рабочие контакты;
  • электрическая схема коммутаций (таблица переключений);
  • категория защищенности от климатических воздействий.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Схема подключения

Приобретая кабели для монтажа трехпозиционного устройства, необходимо учитывать максимальные значения рабочего тока в электроцепи. Если диаметр проводников превышает 6 мм2, для них покупают специальные наконечники. Менее толстые провода разрешается подключать напрямую к прибору, используя паяние или кольцевое разделывание.

Типовые схемы, подходящие для того или иного устройства, в том числе схема подключения переключателя с трех разных мест, приводятся в прилагающейся к нему технической документации. Некоторые из трехпозиционных изделий можно подключить не только на 3 полюса, но и на 1, 2 или 4 (возможное количество полюсов указывается в паспорте устройства). На вводе в квартиру устройство ставят в месте отвода от общего фазного проводника и нуля, чтобы отделить квартирную линию от генеральной магистрали. Производить монтаж выключателя и его последующую настройку можно только при выключенном электричестве. Современные изделия, рассчитанные на использование в квартирных щитах, обычно предполагают монтаж на DIN-рейку в 35 мм. Зажимы клемм у них маркируются цифрами, что позволяет избежать путаницы в процессе монтажных работ. После установки прибор, а также прилежащие контактные соединения необходимо чистить сухой ветошью хотя бы раз в 6 месяцев, предварительно обесточив сеть.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

  1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
  2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
  3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
  4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:

Виды кулачковых выключателей

В строительных магазинах представлен довольно большой ассортимент кулачковых переключателей в разных видах.

  • Двухконтактное оборудование, которое требуется для работы трансформаторов импульсного типа. Особенность такого переключателя заключается в том, что управляющее устройство базируется на обычном переходнике. Характерные особенности: на выходе величина напряжения достигает 3 В; оснащен оболочкой изолятора; управление током осуществляется мощностью модулятора; величина модуля – 10 мВ; способен выдерживать перегрузку до 5 А. Его запрещается использовать при работе с вольтметрами.

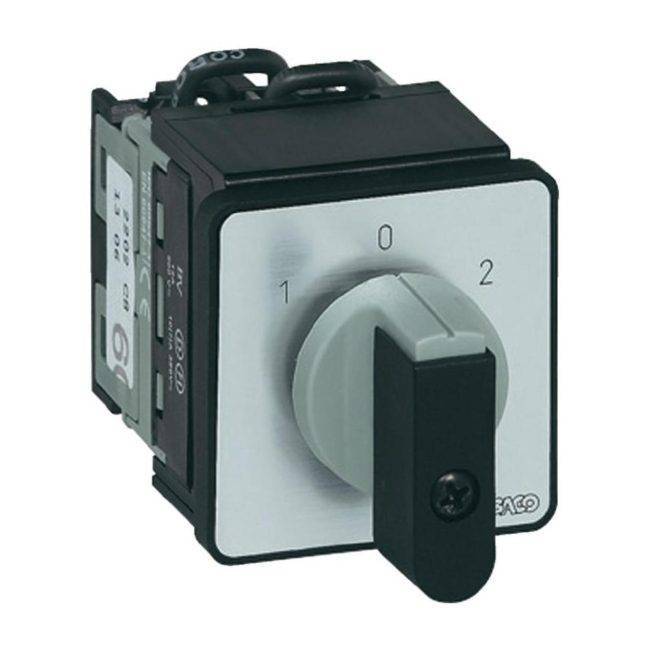

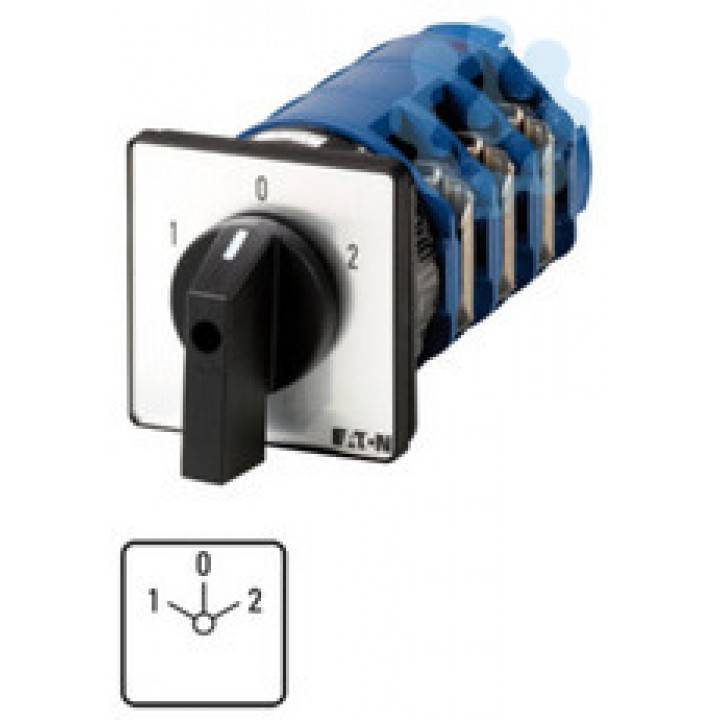

  • Кулачковый переключатель на 3 положения или трехпозиционный. Устройства, которые можно применять вместе с вольтметрами. Характерные особенности: небольшие размеры; показатели максимального напряжения достигают отметки в 20 В; соединения находятся с обратной стороны конструкции; устройство оснащено дополнительно стабилизаторами.
  • Оборудование, которое используется в трансформаторах. Характерные черты данного вида кулачковых переключателей: некоторые модификации оснащены тетродами; 15-вольтовые установки имеют чувствительность модуляторов не более 40 мВ; пропускание тока достигает отметки в 6 мк.
  • Переключающее оборудование, которое дополнительно оснащается усилителем. Активно используются в измерительных приборах. Характеристики устройств: соединение обеспечивается с помощью переходников; оснащены фильтрами разного вида; контакты размещены с обратной стороны корпуса; максимальные показатели нагрузки составляют 12 А; величина проведения тока 12 мк. Запрещается использовать данную разновидность с импульсными трансформаторами.

Кулачковые переключатели — любые задачи им под силу

Зачастую, словосочетание «эффективное решение», вызывает ассоциацию с неким технически сложным аппаратом или устройством

Однако существуют технически простые и, что важно, надежные аппараты, на базе которых можно создавать эффективные решения. Речь в сегодняшней статье пойдет о кулачковых переключателях. Что такое кулачковый переключатель?

Что такое кулачковый переключатель?

Согласно ГОСТ, кулачковый переключатель – это аппарат для цепей управления, снабженный органом управления (рукояткой или ключом), приводимым в действие вращением.

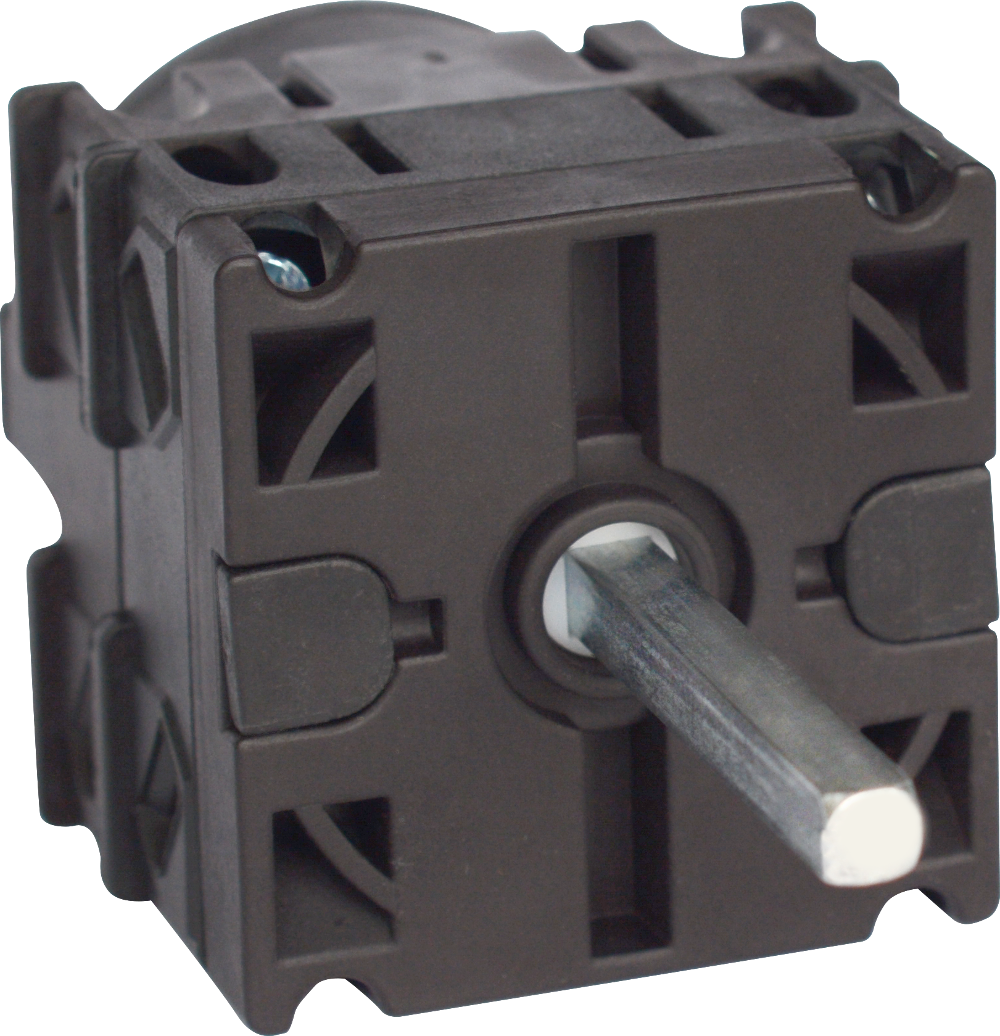

Устройство кулачкового переключателя серии 4G

Как видно из рисунка и описания составляющих элементов, устройство кулачкового переключателя довольно простое и понятное. Сам аппарат содержит минимум движущихся частей, что обеспечивает максимальную надежность производимых им операций.

Основной движущийся элемент — вал не должен изгибаться или скручиваться при повороте рукоятки управления. Только металлические валы, например стальные, обладают необходимым показателем жесткости на кручение и обеспечивают надежное переключение групп контактов

Это свойство особенно важно при управлении электродвигателем, т. к. пластиковые валы могут изгибаться, и несколько групп контактов могут одновременно оказаться в положении, которое создаст аварийную ситуацию

пластиковые валы могут изгибаться, и несколько групп контактов могут одновременно оказаться в положении, которое создаст аварийную ситуацию.

Не менее важной составляющей надежной и долговечной работы кулачкового переключателя является высокое качество контактных материалов. Так, контакт из серебряного сплава, устойчивый к воздействию электрической дуги, обеспечивает высокие показатели коммутационной износостойкости. Где применяются кулачковые переключатели?

Где применяются кулачковые переключатели?

Основные сферы применения аппаратов:

  • переключение схем обмоток электродвигателя звезда-треугольник
  • щиты постоянного и переменного тока
  • щиты управления АВР
  • управление приводами секционных разъединителей и выключателей на трансформаторной подстанции
  • переключение режимов управления электрооборудованием (ручное, автоматическое, местное управление)
  • управление режимами работы ТЭН в нагревательном оборудовании
  • управление во вторичных цепях (цепи измерения, сигнализации и т.д.)

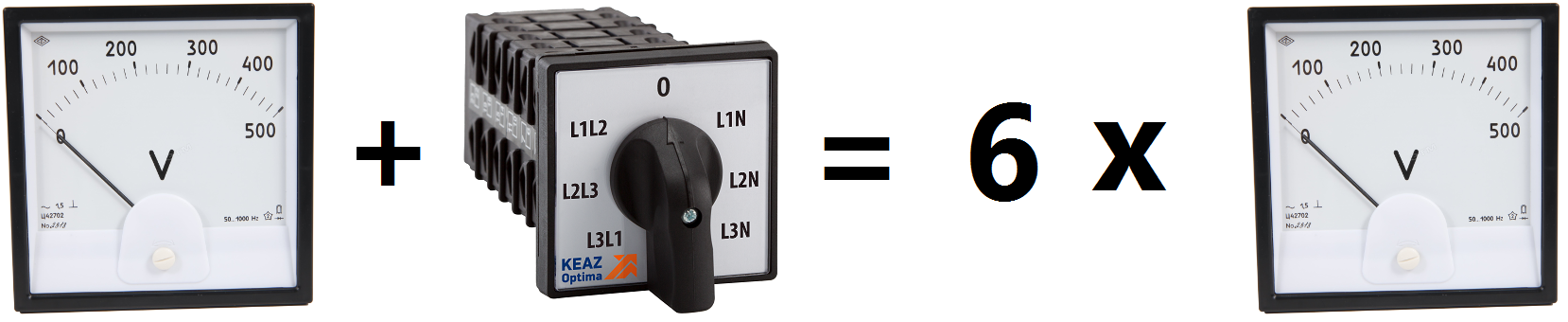

Более подробно рассмотрим последний пункт в этом списке. Так, например, для измерения фазных и межфазных величин напряжения можно применить один 7-ми позиционный кулачковый переключатель и один вольтметр. Это решение может заменить установку целых 6 отдельных вольтметров! Согласитесь, это решение удобнее в монтаже, а также экономит не только деньги, но и место в щите.

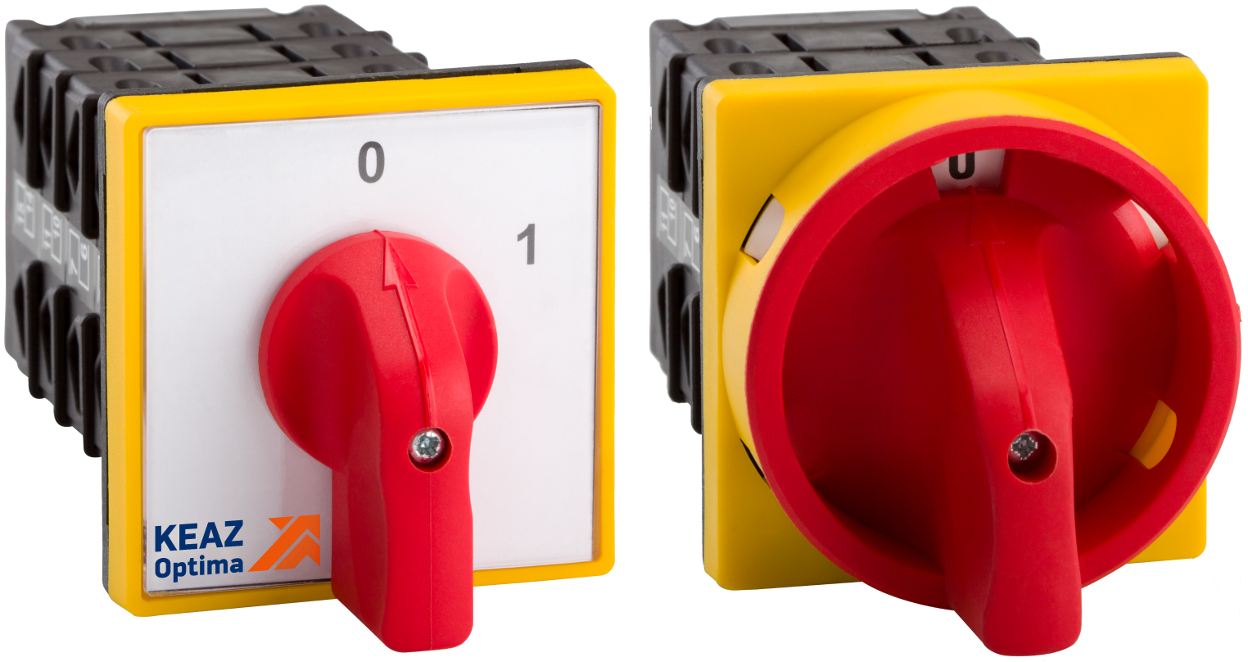

Также находят применение кулачковые переключатели с желтой фронтальной панелью и красной рукояткой в щитах аварийного управления.

Стоит отметить, что кулачковые переключатели становятся удобной заменой выключателей нагрузки там, где необходима коммутация большого количества контактов и положений.

Кулачковые переключатели применяются не только в традиционных решениях для сокращения количества измерительных и прочих устройств вторичных цепей. Они с успехом решают и современные задачи, примером которой может служить организация байпас-схемы (от англ. bypass – обход).

В традиционном понимании байпас предполагает обход какого-либо элемента или части электрической схемы. Допустим, что питание вашего дома или загородного коттеджа осуществляется от сети, а также имеется резервный источник питания ИБП (источник бесперебойного питания). В нормальном режиме работы весь дом питается от сети, а при пропадании напряжения в качестве резервного источника питания выступает ИБП. В случае, если необходимо вывести часть схемы с ИБП в ремонт, вы вручную переключаете схему при помощи ключа или просто повернув рукоятку кулачкового переключателя в положение 2. Затем, вытащив ключ или установив навесной замок (зафиксировав положение кулачкового переключателя), без риска попасть под напряжение, ремонтируете источник бесперебойного питания.

Кулачковый переключатель, являясь простым и в то же время надежным аппаратом, позволяет создавать как традиционные, так и современные эффективные решения.

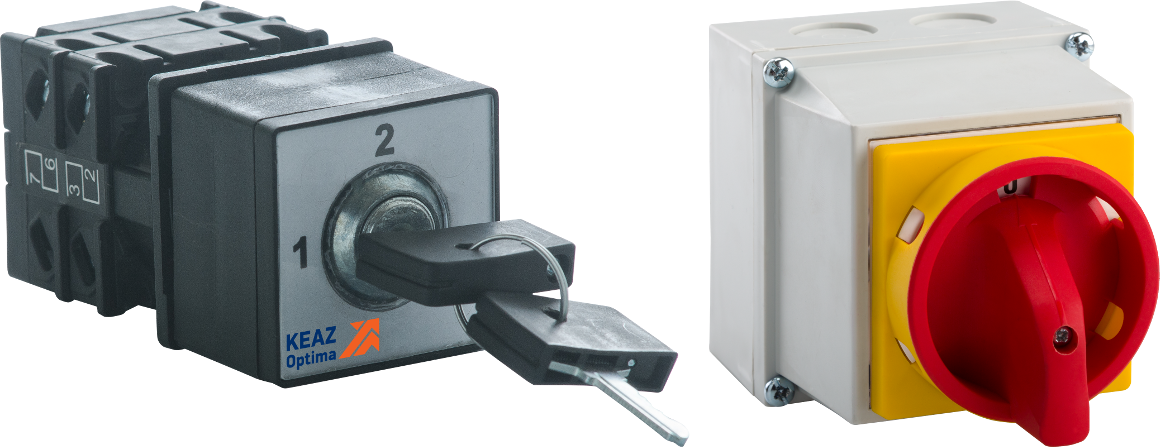

Современные производители предлагают решения с повышенной степенью защиты IP65, которые могут применяться как на улице, так и в тяжелых условиях промышленных предприятий, а также проявляют индивидуальный подход к своим клиентам, предлагая изготовление кулачковых переключателей по нестандартным схемам заказчиков.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.

Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

Такую схему используют например в коридоре
, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями

Важно отметить что переключатели всегда используются парами
, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

3.Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit .

Работа проходного выключателя заключается в том, что при его помощи можно выключать свет в двух разных местах.

2.2. Переключатели серии ПМ

2.2.1. Структура условного обозначения типоисполнений переключателей

Пример условного обозначения переключателя:

«Переключатель ПМВ-Д118ТМЗ, ТУ 16-526.456-79»

2.2.2. Схема замыканий контактов различных типов при различном положении рукояток согласно ТУ 16-525.456-79 приведена в табл. 7.

2.2.3. Построение обозначений контактов переключателей, указанных в табл. 7, на принципиальных электрических схемах согласно ГОСТ 2.755-87 показано в табл. 8.

2.2.4. Пример условного графического обозначения переключателя ПМФ45-Д78 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 9.

2.2.5. Пример условного графического обозначения переключателя ПМВФ-141 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 10.

2.2.6. Пример условного графического обозначения переключателя ПМВ-Д115 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 11.

Особенности конструкции

Основной принцип устройства выходит из самого названия. Так, вся работа происходит благодаря наличию так называемых «кулачков», которые воздействуют на толкатель.

Если же углубиться в саму конструкцию, то можно увидеть, что переключатель состоит из целой группы элементов коммутации.

Воздействуя определенным образом на каждую из них, происходит изменение работы и выбор схемы включения. Для каждого из подтипов переключателей кулачкового характера работы используется своя программа коммутации.

Она определяет начальное и последующие положения кулачков и основных контактов. Вся конструкция и проводники находятся в пластмассовой оболочке. Материал, из которого ее производят – меламин.

Оболочка такого типа защищает начинку от влияния электрической дуги и токов вихревого типа. Благодаря механическому соединению кулачков между собой имеется возможность одновременного выключения нескольких контактов.

Что касается материалов, из которых делают проводники, то в большинстве переключателей это серебро. Данное сырье преобладает над медью по большинству необходимых параметров.

Для качественного переключения также необходима фиксация кулачков в заданном положении. Надежность этого гарантируют фиксирующие механизмы привода. Для самой ручки переключателя существует несколько граничных положений.

Для четкости переключения между ними в конструкции используют ограничитель движения. Сам привод имеет вид прута квадратного поперечного сечения.

Особенности применения трехпозиционного переключателя

Трехпозиционный перекидной рубильник

Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.

Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:

  1. Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
  2. Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
  3. Шины и провода подводятся на неподвижные контакты.
  4. Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.
  5. Резьбу гаек покрывают вазелином.
  6. Контактные гайки затягиваются плавно. После первого поворота гаечного ключа гайку ослабляют, а потом аккуратно затягивают.
  7. На поверхность контактных ножей наносится касторовое масло, которой предотвратит их заклинивание в стойках.
  8. Производится заземление металлических нетоковедущих элементов на внешней части короба.

Перед подключением необходимо остановить вводной автомат

Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:

  1. Остановка вводного автомата.
  2. Установка рукоятки прибора на генераторную линию.
  3. Выключение автомата нагрузки.
  4. Подсоединение кабеля переключателя к генераторной розетке.
  5. Запуск генератора, ожидание прогрева (2 мин).
  6. Подача питания на рубильник.
  7. Включение автоматов нагрузки.

Автоматы ставятся на каждый из вводов.

Особенности и принцип работы

Применяются кулачковые механизмы обычно в тех случаях, когда необходимо переместить ведомые звенья устройства на небольшие расстояния относительно друг друга.

Если рассмотреть кулачковые механизмы, то все они имеют в своей основе фигурный диск, который по-другому называют кулачок (1), толкатель (2) и ролик (3). Кулачок вращается вокруг своей оси и взаимодействует с толкателем. В итоге получается равномерное возвратно-поступательное движение, на основе которого работает большое количество устройств.

1 — кулачок, 2 — толкатель, 3 — ролик; Основные узлы кулачкового механизма

Фигурный диск выполняет главную роль в работе и выступает ведущим элементом кулачкового механизма. Ведомой же частью является толкатель, который еще иногда называют щупом. Щуп выполняет роль исполнительного органа, который выполняет основную полезную работу.

Когда механизм активен, то кулачок активируется и толкает толкатель в заранее заданном направлении. Для его возвращения в исходное положение необходимо использовать возвратную пружину. Кроме пружины, под непосредственным активным влиянием противодействующих усилий органов механизма, которые взаимодействуют с толкателем, также возможно вернуть механизм в первоначальное положение.

Есть и такие варианты, где толкатель двигается строго вокруг заданного центра. При такой работе кулачок выполняет прямолинейное перемещение и после полного оборота возвращается в первоначальное положение.

Где применяется кулачковый переключатель

Настоящее изобретение применяется в бытовых целях, производственных задачах, в речном и морском судоходстве, а также для работы сельскохозяйственных механизмов. При помощи этого агрегата возможно безопасное подключение электрооборудования, а также вывод его из схемы. Кроме этого данный прибор способствует ремонту и профилактике электрооборудования.

Специалисты испытывают потребность при производстве некоторых электромонтажных работ. К ним относятся такие процессы как:

  • переключение желаемого соединения группы сопротивлений;
  • выключение и включение разъединителя в трансформаторных подстанциях;
  • руководство оперативными сетями; перевод режимов эксплуатации нагревательного электрооборудования;
  • остановка сварочного аппарата;
  • управление механизмами трехфазных и однофазных двигателей.

Зачастую изобретение используется в трансформаторах, содействует руководству электродвигателями, им комплектуется некоторые виды измерительных приборов.

Эти агрегаты используются в щитах постоянного и переменного тока, на трансформаторных подстанциях, в нагревательных приборах, в схемах обмоток, в щитах управления АВР.Также они применяются во вторичных сетях. К примеру, для замеров фазных показателей напряжения способен один семипозиционный переключатель и вольтметр. Это дает возможность заместить работу шести вольтметров, что делает такой способ менее затратным и трудоемким.
